水平定向钻穿越施工
机场穿越跑道水平定向钻穿越施工工法
机场穿越跑道水平定向钻穿越施工工法机场穿越跑道水平定向钻穿越施工工法一、前言机场建设与发展是一个国家经济和交通事业发展的重要组成部分。
然而，在一些地理条件复杂的机场项目中，穿越跑道的施工工程成为了一项具有挑战性的任务。
为了解决这个问题，机场穿越跑道水平定向钻穿越施工工法被广泛采用。
本文将对该工法进行详细介绍。
二、工法特点机场穿越跑道水平定向钻穿越施工工法是一种通过钻孔技术进行跨越跑道施工的方法。
其特点如下：1.避免了开挖跑道的破坏，确保跑道的正常运营；2.施工工艺成熟，施工稳定可靠；3.施工过程中对环境影响小，不会对周围地质和地下水产生不利影响；4.工效高，能够大幅度缩短施工周期。
三、适应范围机场穿越跑道水平定向钻穿越施工工法适用于各种特殊地质条件下的机场工程，包括高起伏地形、软弱土层、高地下水位等问题。
四、工艺原理1.实际工程中，采取的技术措施是通过水平定向钻进行机场穿越跑道施工。
水平定向钻具有准确控制孔径和位置的特点，可以控制钻孔的精度，以确保施工过程中的穿越位置和角度的准确性。
2.在钻孔过程中，可以通过连续球囊扩孔技术，控制钻孔孔径和孔壁稳定性，以确保施工过程中的安全性和可靠性。
3.在完成钻孔后，通过钢管套管技术，加固钻孔孔口，确保施工完成后钻孔的稳定性和密封性。
五、施工工艺1.确定穿越跑道的位置和方向，并设计钻孔的路径；2.进行水平定向钻进孔的准备工作，包括确认钻孔目标和控制点，以及布置钻孔设备；3.进行水平定向钻孔，控制钻孔路径和孔径的精度；4.进行连续球囊扩孔，确保钻孔孔径和孔壁的稳定性；5.完成钻孔后，安装钢管套管，加固钻孔孔口；6.进行管道安装和接口处理，确保施工的完整性。
六、劳动组织根据实际项目的规模和工期，确定劳动力的数量和组织结构。
七、机具设备1.水平定向钻机：用于进行水平定向钻进孔的设备；2.连续球囊扩孔设备：用于实施连续球囊扩孔技术的设备；3.钢管套管设备：用于安装和固定钻孔套管的设备。
水平定向钻法管道穿越工程技术规
水平定向钻法管道穿越工程技术规水平定向钻法，听起来是不是很高大上？它就是用一种“悄无声息”的方式，在地下钻出一条路，打通各种复杂的障碍。
怎么说呢，就是给管道“开个小窗”，让它不被地面上的大楼、铁路或者道路给挡住。
要不怎么说，这是个“技术活儿”，可一旦掌握了，效果就和魔法一样。
你看，很多时候管道的铺设，往往要面对各种复杂的地形，什么城市的密集区域啦，或者是河流、山脉，都是不小的难题。
以前，铺管道那可是要让整个路面翻个个，弄得一团糟，工期长、费用高，噪声又大，根本不符合现代城市的“优雅需求”。
但随着水平定向钻法的出现，问题就迎刃而解了。
这项技术的牛逼之处就在于它能在不破坏地面原貌的情况下，将管道准确地穿过那些你以为根本不可能穿透的地方。
比如说，想要跨过一条繁忙的马路，你可以不动声色地在地面下悄悄地穿过；想跨越一条小河，嘿，也能在水面不波澜的情况下完成任务。
就像是地下搞了个“隐形通道”，上面的人毫无察觉，地下管道已经悄悄到位。
是不是听着就觉得特别神奇？水平定向钻法操作起来并不复杂，当然了，得有经验的人来做才行。
它的基本原理其实挺简单的：先在目标地点打个小孔，然后用一个像“钻头”的东西去钻进地下，边钻边引导，直到目标点，然后再拉上管道，整个过程就像是在地下做了一次“精准手术”。
难就难在精度上，你想，管道钻得不够直，或者没钻到位，后续的工作就麻烦了。
弄不好，可能就要返工，哪怕是小小的偏差，都会带来大麻烦。
这就是为什么我们要有专门的设备和技术人员，确保每一个步骤都得精准无误。
别看这项技术听起来挺“高端”的，其实它早就和我们的生活息息相关了。
尤其是像城市的地下管网工程、水管、电缆等设施的建设，都离不开这项技术。
你可能会想，管道铺设不就是“埋下去”嘛，有啥好大惊小怪的？可你看，现在城市那么密集，建筑物林立，地下水管、电力设施早已错综复杂。
一个不小心，可能就要碰到电缆、水管，搞不好就让整个项目停摆。
水平定向钻法就是能轻松地避开这些“陷阱”，让施工变得顺畅无比。
水平定向钻穿越山体注浆止水施工工法 (2)
水平定向钻穿越山体注浆止水施工工法一、前言水平定向钻穿越山体注浆止水施工工法是一种在隧道、地下水库、地下车库和排水隧道等地下工程施工中常用的新型施工技术。
该技术已被广泛应用于各类工程中，具有工艺先进、施工效率高、施工质量可靠、使用寿命长等优点，为地下工程的施工提供了便利和保障。
二、工法特点水平定向钻穿越山体注浆止水施工工法是一种将钻进山体的钻孔注浆技术与水平定向钻技术相结合的新型土木工程施工技术。
该技术的特点如下：1. 在地下隧道、管廊等地下工程施工中运用：此工法的灵活性非常高，可用于各种地下隧道、管廊等地下工程的施工。
2. 便于作业空间互通：该技术采用的是水平定向钻穿越山体，因此可以将本身分布于山体坑中的工作空间互相连接。
3. 施工时间短、效率高：该工法具有施工时间短、速度快的特点，因而适用于紧急修缮等需要缩短施工时间期限的情况。
4. 施工过程中没有明亮燃点，操作更加安全：在施工过程中，不使用明火和爆破，所以操作更加安全。
5. 降低地面震动：在施工过程中，避免地面震动和噪音产生，对环境保护作出贡献。
三、适应范围该施工工法适用于隧道、地下车库、排水隧道、地下水库等地下工程的施工中。
尤其是在山体施工过程中，地形起伏变化明显，或者具有岩层、土层相间、地质情况较为复杂的情况下，更容易施工。
四、工艺原理水平定向钻穿越山体注浆止水施工工法的实际工程施工中，根据不同的地质条件和工程要求，采用不同的技术措施。
基本工艺流程分为如下几个步骤：1. 前期准备：施工前，要进行现场测量，确定穿越山体的路径和目标点的位置，来建立施工工程方案。
2. 钻进山体：根据施工方案，在山体上面打出起点孔和终止孔并进行钻孔施工。
通过钻孔来连通整个工程范围内的管廊等设施，随后塞入导向仪进行组装。
3. 注浆止水：在钻孔施工完成后，进行泥浆停留吸注凝固并灌硬，然后再进行注浆止水。
4. 完善构造体系：根据实际情况，对施工进展进行评估和调整，以确保施工进程顺利、满足设计要求。
水平定向钻穿越施工教程说明
水平定向钻穿越施工教程说明
1.前期准备
在进行水平定向钻穿越施工之前，必须进行详细的前期准备工作。
首先，要进行详细的地质勘察和测量工作，了解施工区域的地质条件和难点，确定钻探点的位置和相互位置。
其次，要制定详细的施工方案，包括确定
钻孔的直径、穿越的路径和目标点等。
最后，选用合适的设备和工具，如
导向设备、钻头、泥浆循环系统等，确保施工的顺利进行。
2.导向设备的安装
水平定向钻穿越施工中，导向设备是非常重要的。
导向设备主要包括
导向机构和测向仪，用于控制钻孔的方向和角度。
首先，将导向机构安装
在钻杆上，并与钻杆连接。
然后，将测向仪安装在导向机构上，并校准测
向仪的灵敏度和准确度。
最后，将导向机构固定在钻杆上，确保其稳定性
和可靠性。
3.弯管钻孔技术的应用
4.循环钻进和取心
5.后续处理和监测
水平定向钻穿越施工完成后，还需要进行一些后续处理和监测工作。
首先，需要对钻孔进行修复和加固，以保证施工区域的安全和稳定。
其次，需要进行钻孔的监测和测试，以确保施工的质量和效果。
最后，对施工过
程进行总结和评估，为后续的施工提供经验和参考。

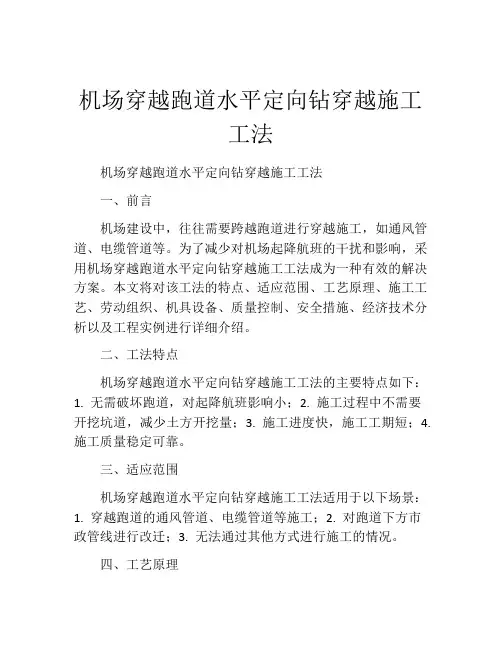

机场穿越跑道水平定向钻穿越施工工法(2)
机场穿越跑道水平定向钻穿越施工工法机场穿越跑道水平定向钻穿越施工工法一、前言机场建设中，往往需要跨越跑道进行穿越施工，如通风管道、电缆管道等。
为了减少对机场起降航班的干扰和影响，采用机场穿越跑道水平定向钻穿越施工工法成为一种有效的解决方案。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点机场穿越跑道水平定向钻穿越施工工法的主要特点如下：1. 无需破坏跑道，对起降航班影响小；2. 施工过程中不需要开挖坑道，减少土方开挖量；3. 施工进度快，施工工期短；4. 施工质量稳定可靠。
三、适应范围机场穿越跑道水平定向钻穿越施工工法适用于以下场景：1. 穿越跑道的通风管道、电缆管道等施工；2. 对跑道下方市政管线进行改迁；3. 无法通过其他方式进行施工的情况。
四、工艺原理机场穿越跑道水平定向钻穿越施工工法的工艺原理主要是利用水平定向钻杆进行穿越施工。
工艺流程如下：1. 钻探定向：利用钻杆进行水平定向钻孔，以确定穿越施工的方向和位置。
2. 动力推进：通过钻杆推进施工机具，逐渐推进至跑道下方。
3. 土层加固：根据土壤类型选择合适的加固材料，将其注入钻孔中，加固土层。
4. 孔隧修复：完成穿越施工后，对钻孔进行修复封堵，保证施工后的安全性和可靠性。
五、施工工艺1. 钻探定向： a. 确定施工方向和跑道位置。
b. 钻孔测量并标记。
c. 长钻孔：通过钻杆进行钻探定向，达到预定的施工方向和位置。
2. 动力推进： a. 安装推进机具和钻杆。
b. 推进施工机具。
c. 连续监测推进深度和位置。
3. 土层加固： a. 根据土壤类型选择适宜的加固材料。
b. 将加固材料注入钻孔中，加固土层。
c. 检测加固效果。
4. 孔隧修复： a. 清理钻孔内残留物。
b. 封堵钻孔，确保施工后的安全性和可靠性。
六、劳动组织针对机场穿越跑道水平定向钻穿越施工工法，应进行合理的劳动组织，包括施工人员的分工、配备和培训；工艺流程的合理安排和执行；监测人员的配置以及施工进度的控制。
水平定向钻穿越施工方案
水平定向钻穿越施工方案1.项目背景随着城市化进程的加快，地下管线的越来越密集，各类道路、桥梁等地下工程建设的发展，要求对地下管线进行穿越施工。
水平定向钻钻探技术独特的优势逐渐受到人们的重视，成为一种高效、安全、环保的地下管线穿越方法。
2.工程概述本项目需要进行一条水平定向钻穿越施工，穿越距离为XX米，所穿越的管线类型包括自来水、电力、天然气等。
穿越区域为城市市区，需要注意周围建筑物、道路和地下设施的保护。
3.施工步骤3.1前期准备（1）进行相关资料的收集和分析，包括地下管线的图纸、管径、管材等信息。
（2）确定施工地点和穿越路径，进行现场勘测，并编制详细的施工设计方案。
（3）制定安全环保方案，包括施工期间的安全措施和环境保护措施。
3.2设备准备（1）选择合适的水平定向钻机和附件，确保设备能够满足施工需求。
（2）对设备进行检测和维修，确保设备的正常运行。
3.3施工准备（1）清理施工区域，确保工作面积干净，并进行合理划定。
（2）搭建施工临时设施，包括工地围挡、办公室、仓库等。
3.4施工过程（1）确定钻孔位置，根据设计要求采取合适的导向方式，确保钻孔位于目标区域。
（2）进行钻孔作业，根据设计要求控制钻孔进展，同时进行地层取样和环空清理。
（3）调整钻孔方位和水平位置，确保钻孔达到设计要求，且不与其他管线交叉。
（4）安装套管，并进行压实，确保套管固定且与地下管道连接紧密。
（5）进行管道穿越，根据设计要求控制穿越的速度和方向，避免对管道造成损坏。
（6）施工结束后及时填补钻孔，保持地表的整洁。
3.5安全措施（1）在施工现场周围设置警示标志，并进行警示宣传。
（2）对施工区域进行合理划定，确保工作面积安全。
（3）加强施工人员的安全教育和培训，提高他们的安全意识和应急处理能力。
（4）定期进行设备的安全检查和维护。
4.环保措施（1）对发电机和工地各种机械设备进行排放处理，减少尾气和噪音的污染。
（2）施工过程中进行垃圾分类，减少对环境的污染。
cecs 382-2014 水平定向钻法管道穿越工程技术规程(附条文说明
cecs 382-2014 水平定向钻法管道穿越工程技术规程(附条文说明水平定向钻法管道穿越工程技术规程是指在土壤或岩层中使用水平定向钻法进行管道穿越的工程施工技术规程。
水平定向钻法是一种无须开挖地面的施工技术，能够将管道从一地穿越至另一地，适用于各种地质条件的管道施工。
水平定向钻法管道穿越工程技术规程主要包括以下方面的内容：一、工程规划：工程规划需要对穿越路径进行调查和确定，同时要评估地下情况、预测风险，并制定相应的应对措施。
二、钻孔设计：钻孔设计需要根据地质情况和管道要求确定钻孔直径、深度、倾角和弯曲半径等参数，并制定相应的钻进方案。
三、钻头与钻具选择：根据不同的地质条件选择合适的钻头和钻具，并进行合理的组合和配套，以确保施工的效率和质量。
四、钻孔施工：钻孔施工包括预制导向井和推进井，需要按照设计要求和标准进行施工，确保钻孔的质量和安全。
五、管道推进：管道推进是指将预制的管道通过钻孔推进至另一侧的过程。
在推进过程中，需要对管道进行检测和监控，确保其推进轨迹和姿态符合设计要求，同时采取相应的措施解决推进中遇到的问题。
六、管道固定和连接：管道推进完成后，需要对管道进行固定和连接，确保其在运行过程中的稳定性和可靠性。
七、工程监测：工程监测包括对钻孔、推进和固定过程进行监测，以及对管道运行过程进行监测。
监测结果需要及时反馈给相关部门和人员，便于及时处理问题和进行调整。
八、安全管理：在施工过程中，需要严格遵守安全操作规程和要求，确保施工人员和相关设备的安全。
同时，也需要对周边环境和设施进行保护和管理，避免对环境和设施造成损害。
九、质量控制：施工过程中需要进行相应的质量控制，包括对钻孔、推进和固定的质量进行检查和评估，确保施工质量符合设计要求和标准。
十、验收与评估：施工完成后，需要对工程进行验收和评估，对施工达到的效果和质量进行评价，以及总结经验和教训，并提出改进措施。
总之，水平定向钻法管道穿越工程技术规程是一项重要的规范和指南，对于保证管道穿越工程的质量和安全具有重要的意义。
水平定向钻法管道穿越工程技术规程
水平定向钻法管道穿越工程技术规程随着城市化进程的加速和城市建设规模的不断扩大，各类管道的建设需求也日益增长。
然而，由于城市地下空间狭窄、地下管线错综复杂，传统的开挖施工方式难以满足市政建设的需要。
为了解决这个问题，水平定向钻法管道穿越技术应运而生。
本文将详细介绍水平定向钻法管道穿越工程技术规程。
二、水平定向钻法管道穿越技术的优势水平定向钻法管道穿越技术是一种在地下进行钻探的技术，在穿越管道时可以避免对地表的破坏，同时也避免了对地下管线的破坏，因此具有以下优势：1、环保：水平定向钻法管道穿越技术可以避免对地表的破坏，减少了对环境的影响，符合现代城市建设的环保理念。
2、安全：水平定向钻法管道穿越技术可以避免对地下管线的破坏，降低了施工中的风险，提高了施工的安全性。
3、经济：水平定向钻法管道穿越技术可以节省施工成本，减少了人力、物力和时间的浪费，提高了施工效率。
4、灵活：水平定向钻法管道穿越技术可以适应各种地质条件，穿越的管道可以任意弯曲，能够穿越各种障碍物。
三、水平定向钻法管道穿越技术的适用范围水平定向钻法管道穿越技术适用于各种地质条件和管道类型，包括但不限于以下情况：1、需要穿越的地下管道类型：包括给水管、排水管、燃气管、电力线、通讯线等地下管道。
2、需要穿越的地质条件：包括河流、湖泊、山地、高原、城市、道路、铁路等各种地质条件。
3、需要穿越的距离：水平定向钻法管道穿越技术可以穿越任意长度的地下管道。
四、水平定向钻法管道穿越技术的施工流程水平定向钻法管道穿越技术的施工流程主要包括以下步骤：1、勘察：根据设计要求，进行现场勘察，了解工程的地质情况、地下管线情况、施工条件等。
2、设计：根据勘察结果，进行施工设计，确定钻井方向、钻井深度、钻井直径等参数。
3、钻孔：根据设计要求，在地下进行钻孔，钻孔深度一般为30米左右，直径根据需要而定。
4、穿越：将管道或电缆等材料通过钻孔穿越地下，完成管道穿越。
5、回填：在穿越完成后，进行回填处理，恢复地面原貌。
长距离、大口径钢管水平定向 钻穿越施工工法(2)
长距离、大口径钢管水平定向钻穿越施工工法长距离、大口径钢管水平定向钻穿越施工工法是一种用于在地下建设中进行隧道通道、输水管道等工程的施工方法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
一、前言长距离、大口径钢管水平定向钻穿越施工工法是一种先进的地下工程施工方法，它通过钢管进行水平定向钻孔，完成巨大跨度和大口径的工程建设。
二、工法特点该工法具有以下特点：节省施工时间和成本，减少对地表的破坏，适用于各类地质条件，施工过程可控性强，适用范围广，施工效率高。
三、适应范围该工法适用于建设隧道通道、地下输水管道等工程，在不同地质条件下都能发挥其优势。
四、工艺原理该工法主要利用水平定向钻穿越技术，通过钢管进行水平定向钻孔，克服地下阻力，实现施工的目标。
该工法采取多项技术措施，如导向装置、冲击钻头、钻斗等，以实现施工过程的可控性。
五、施工工艺该工法的施工过程包括勘察设计、设备安装、导向钻进、钻孔、钻杆安装、钻孔补偿、套筒安装、钢管铺设等各个阶段。
每一阶段都有具体的操作步骤和注意事项。
六、劳动组织施工过程需要合理的劳动组织安排，包括施工人员的分工、协调和指导，以确保施工进度和质量。
七、机具设备该工法需要使用导向钻具、钻杆、冲击钻头、钻斗、钢管铺设机等机具设备。
这些设备具有特殊的结构和功能，能够满足施工工艺的要求。
八、质量控制为了保证施工过程的质量，需要采取一系列质量控制措施，包括施工过程中的检测、监控和验收，以确保施工质量达到设计要求。
九、安全措施施工过程中需要注意安全事项，特别是对施工工法的安全要求。
需要采取必要的措施，如安全防护、员工培训、监测等，以降低施工中的危险因素。
十、经济技术分析根据实际工程经验和成本分析，可以对该工法的施工周期、施工成本和使用寿命进行分析，以便进行评估和比较。
十一、工程实例通过介绍实际应用的工程案例，可以进一步验证该工法的可靠性和可行性，为读者提供工程实践的参考。
水平定向钻穿越施工方案
水平定向钻穿越施工方案1. 引言水平定向钻（Horizontal Directional Drilling，简称HDD）是一种无开挖施工技术，通过钻杆组装而成的连续钻孔设备，通过控制钻头的方向和角度，在地下进行掘进。
水平定向钻穿越（HDD crossing）是HDD技术在需要穿越障碍物，如公路、江河或其他建筑物时的一种应用。
本文档将详细介绍水平定向钻穿越施工方案。
2. 设计前提在编制水平定向钻穿越施工方案之前，需要对以下要素进行分析和评估：2.1 工程背景描述项目的具体背景信息，包括穿越的地理环境、穿越地下设施的类型和功能等。
2.2 工程目标明确施工过程中的目标和要求，如穿越的深度、方向、施工周期等。
2.3 障碍物分析对需要穿越的障碍物进行详细分析，包括障碍物的材质、尺寸、稳定性等。
2.4 环境影响评估考虑施工对环境的影响，包括土壤、水源、地下管道等。
3. 水平定向钻穿越施工方案在明确了工程的背景和目标后，可以开始编制水平定向钻穿越施工方案。
下面是一般情况下的施工步骤：3.1 前期准备工作包括测量和标记穿越点、清理施工区域、竖井的钻探等。
同时需要制定施工计划和安全措施，确保施工过程中的安全性。
3.2 钻井施工根据工程要求和现场情况，选择合适的钻头和钻杆进行钻井。
根据需要可以采用水泥浆进行冲洗、冷却和润滑。
3.3 引孔施工施工过程中需要注意控制钻头的方向和角度，以确保在地下穿越过程中的准确性。
根据障碍物的性质和尺寸，选择合适的工艺参数进行施工。
3.4 安装套管当钻头完成穿越任务后，安装套管以保护管道。
根据工程要求和套管的材质，选择合适的安装工艺。
3.5 拆除竖井当穿越结束后，拆除竖井并进行现场清理。
4. 施工风险和安全措施水平定向钻穿越施工过程中存在一定的风险，包括钻头堵塞、隧道坍塌、土壤下陷等。
为了保证施工的安全性，需要采取以下安全措施：1.施工前进行详细的现场勘测和工程计算，确保施工的可行性和安全性。
管道水平定向钻穿越工程施工工法(2)
管道水平定向钻穿越工程施工工法一、前言管道水平定向钻穿越工程施工工法是一种现代化的施工方法，通过用水平方向钻机在地下进行穿越施工，实现地下管道的铺设和修复。
该工法具有高效、节省成本、环保等优点，在城市建设和交通运输中得到了广泛应用。
二、工法特点管道水平定向钻穿越工程施工工法的特点主要有以下几个方面：1. 高效节约：与传统施工方法相比，该工法不需要开挖地面，避免了对道路和土地的破坏，减少了清运土方和恢复道路的时间和费用成本。
2. 环境友好：由于不需要开挖和大量使用重型机械，该工法减少了噪音和粉尘污染，对周围环境和居民生活产生较小影响。
3. 方向灵活：通过改变钻机的水平方向，可以实现管道在地下的任意方向穿越施工，克服了传统施工方法因地形、地貌等原因无法实现的限制。
4. 作业空间小：由于施工只需在地面打钻孔，不需要大面积施工现场，适应于狭窄的施工空间，能够穿越建筑物、铁路、道路等障碍物，提高了工程的可行性和灵活性。
三、适应范围管道水平定向钻穿越工程施工工法适用于以下领域：1. 城市水利设施建设：包括给水、排水、污水、雨水等各类管道的铺设和维修。
2. 交通运输设施建设：包括道路、高速公路、铁路等交通设施中管道的穿越施工。
3. 地质地下工程：包括地下煤层气、石油、天然气等资源的开采与输送。
4. 城市综合管廊建设：在城市地下建设综合管廊时，可以利用该工法实现各类管线的水平穿越。
四、工艺原理管道水平定向钻穿越工程施工工法的理论基础是土力学、岩土力学和钻探工程学等科学原理。
通过采用钻孔技术以及钢管和管道推进技术，实现滑轮、导向仪器和推进头等设备的配合作业，使钢管在地下水平移动，实现管道的穿越施工。
五、施工工艺1. 前期准备：确定施工区域、确定管道路径、勘探钻孔位置。
2. 钻孔与安装钢管：使用水平钻机在地下打开钻孔，然后逐节安装钢管，直至达到目标位置。
3. 推进管道：通过推进头和滑轮配合，使钢管在地下水平推进，同时进行导向仪器的监测和调整，确保管道的施工精度。
中、短距离水平定向钻穿越施工工法
中、短距离水平定向钻穿越施工工法中、短距离水平定向钻穿越施工工法一、前言中、短距离水平定向钻穿越施工工法是一种在地下水平或近水平工作面进行穿越施工的技术方法。
它通过定向钻机将工作面与出口面相连接，实现了地下障碍物的穿越，广泛应用于城市地下管线的施工。
二、工法特点中、短距离水平定向钻穿越施工工法具有以下特点：1. 高效快捷：通过定向钻机进行施工，避免了传统开挖的繁琐过程，施工速度快，能够大大节省施工时间。
2.穿越范围广：该工法适用于各种地下障碍物的穿越，包括道路、河流以及其他地下管线等。
3. 无损施工：中、短距离水平定向钻穿越施工工法通过地下穿越，避免了地面开挖和破坏，对周边环境和地质情况的影响较小。
4. 灵活多样：该工法可以根据具体情况进行钻孔方向和倾角的调整，具有较大的灵活性和适应性。
5. 施工准确：借助先进的定向钻机技术，施工过程中能够实时监测位置和方向，确保施工的准确性和稳定性。
三、适应范围中、短距离水平定向钻穿越施工工法适用于以下项目：1. 城市地下管线施工，包括给水、排水、通信、电力等各类管线的穿越。
2. 铁路、公路、隧道等工程中地下障碍物的穿越施工。
3. 高压电缆、燃气管道等需要维护和修复的地下设施。
四、工艺原理中、短距离水平定向钻穿越施工工法的工艺原理是通过定向钻机将地下障碍物穿越，并实现与工作面的连接。
具体工艺包括以下几个步骤：1. 钻孔定位：根据设计要求和障碍物位置，确定钻孔的位置和方向。
2. 定向钻孔：使用定向钻机进行钻孔施工，根据需要调整钻孔方向和倾角。
3. 前进钻进：钻孔到达一定深度后，进行前进钻进，实现与工作面的连接。
4. 钻孔背注：在钻孔完成后进行背注注浆，加强钻孔的稳定性。
五、施工工艺中、短距离水平定向钻穿越施工工法的具体施工工艺如下：1. 项目准备：确定施工方案，获得相关许可证件，组织并培训施工人员。
2. 地质勘察：对施工地点进行详细的地质勘察，了解地层情况和地下障碍物的位置。
水平定向钻穿越施工
水平定向钻穿越施工随着现代文明意识和环保意识的逐步加强，开挖路面进行各类地下管线施工导致的社会问题，交通问题和环境污染问题已越来越受人民的关注，都市限制开挖施工的法规将连续出台，那个地点介绍的确实是用来进行非开挖施工的水平定向钻穿越施工技术。
采纳水平定向钻穿越技术进行管线穿越施工，是都市市政建设和电气化管网改造，通讯光缆敷设和穿越大中小型江河，湖泊以及不可拆迁建筑物的最佳选择，是不破坏地貌状态和爱护环境的最理想的施工方法。
近几年水平定向钻穿越技术在世界各国及各个行业得到了广泛的应用，专门在环保和市政管网改扩建项目及大型管道穿越江河工程项目上更显出了其专门的优势，其工作过程是通过运算机操纵进行导向和探测，先钻出一个与设计曲线相同的导向孔，然后再将导向孔扩大，把产品管线回拖到扩大了的导向孔中，完成管线穿越的施工过程。
1、水平定向钻穿越施工工艺：使用水平定向钻机进行管线穿越施工，一样分为二个时期：第一时期是按照设计曲线尽可能准确的钻一个导向孔；第二时期是将导向孔进行扩孔，并将产品管线（一样为PE管道，光缆套管，钢管）沿着扩大了的导向孔回拖到导向孔中，完成管线穿越工作。
1.1钻导向孔:要依照穿越的地质情形，选择合适的钻头和导向板或地下泥浆马达，开动泥浆泵对准入土点进行钻进，钻头在钻机的推力作用下由钻机驱动旋转（或使用泥浆马达带动钻头旋转）切削地层，不断前进，每钻完一根钻杆要测量一次钻头的实际位置，以便及时调整钻头的钻进方向，保证所完成的导向孔曲线符合设计要求，如此反复，直到钻头在预定位置出土，完成整个导向孔的钻孔作业。
见示意图一：钻导向孔。
钻机被安装在入土点一侧，从入土点开始，沿着设计好的线路，钻一条从入土点到出土点的曲线，作为预扩孔和回拖管线的引导曲线。
1.2预扩孔和回拖产品管线：一样情形下，使用小型钻机时，直经大于200毫米时，就要进行予扩孔，使用大型钻机时，当产品管线直径大于Dn350mm时，就需进行预扩孔，预扩孔的直径和次数，视具体的钻机型号和地质情形而定。
水平定向钻穿越施工方案设计
水平定向钻穿越施工方案设计一、工程背景和目标工程背景：给定需要进行穿越的两个地点，地下埋深等相关参数。
工程目标：实现在给定深度和路径的情况下，实现地下穿越施工，确保工程质量和安全。
二、方案设计1.地质勘察：在进行水平定向钻穿越施工前，必须对工程区进行地质勘察，以获取地下岩土的情况以及可能存在的障碍物，如岩层、河沟等。
根据地质勘察结果，在设计施工路径时要避开这些障碍物区域，确保施工安全。
2.设计施工路径：在了解地下情况后，需要进行施工路径的设计。
根据给定的地下埋深和穿越目标，确定施工起点和终点，并根据地下情况设计最佳的施工路径。
在设计路径时，要尽可能避开障碍物和地下管线等其他设施，同时确保施工路径的稳定性和可行性。
3.钻探井设计：针对不同的地下情况，需要设计相应的钻探井。
钻探井是用于钻孔的基础设施，可以提供支撑和稳定的作用。
根据地下岩土的性质和要求的穿越路径，设计钻探井的形状、深度和直径等参数，确保钻孔施工的顺利进行。
4.钻头选择：根据不同的地下岩土特性，选择合适的钻头。
常见的钻头有钻头和导向钻头。
普通钻头用于穿越一般的土层和岩石，而导向钻头则用于在较硬的岩层中进行方位控制和导向。
5.钻孔施工：根据设计的施工路径、钻探井和钻头的选择，进行钻孔的施工。
具体的钻孔施工过程包括以下几个步骤：a.定位设备设置：根据施工路径，定位设备设置在起点位置，确保钻孔准确。
b.钻孔机操作：根据钻孔井的位置和深度要求，安装钻孔机，并进行钻孔施工。
c.钻孔过程中的控制：钻孔过程中需要进行方位控制和导向，确保钻孔路径的准确性。
d.施工过程的监测：在钻孔过程中，需要对钻探井、钻头和钻孔路径进行监测，确保施工的正常进行。
6.穿越管道施工：在完成钻孔后，需要进行管道的穿越施工。
具体的穿越管道施工包括以下几个步骤：a.钻孔井准备：将钻孔井清理干净，并做好防塌处理，确保施工环境的安全。
b.管道安装：根据设计要求，将需要穿越的管道沿钻孔路径进行安装。
长距离、大口径钢管水平定向 钻穿越施工工法
长距离、大口径钢管水平定向钻穿越施工工法长距离、大口径钢管水平定向钻穿越施工工法一、前言长距离、大口径钢管水平定向钻穿越施工工法是一种利用大型水平定向钻机进行长距离、大口径管道穿越施工的技术手段。
该工法在解决城市建设中长距离、大口径管道穿越困难的问题上具有重要意义，因此，它在市政、水利、能源等领域应用广泛。
二、工法特点该工法具有以下特点：1. 高效快速：相比传统施工工法，该工法施工速度更快，能够在较短时间内完成长距离、大口径管道的穿越施工。
2. 精确控制：通过对钢管水平定向钻机的控制，可以实现对穿越管道的精确定位，确保施工质量和减少对周边环境的影响。
3. 施工范围广：适用于各种工程领域的管道穿越施工，如城市地下管网、隧道、河流、海洋等。
4. 技术难度大：由于施工范围广，工法应对的地质情况复杂多样，因此施工技术难度相对较大。
5. 工程经济效益好：该工法在保证施工质量的同时，能够有效控制工程成本，降低施工的投资风险。
三、适应范围该工法适用于以下工程领域：1. 城市排水系统：能够穿越各类市政排水管网，解决城市排水问题。
2.供水系统：能够穿越供水管网，保障城市供水安全。
3. 城市燃气系统：能够穿越燃气管网，确保城市燃气供应。
4. 电力系统：能够穿越电力管网，实现电力输送。
5. 城市地下综合管廊：能够穿越地下综合管廊，解决城市地下空间利用问题。
四、工艺原理该工法通过钢管水平定向钻机进行管道的穿越施工，具体分析如下：1. 施工工法与实际工程之间的联系：工法的施工工艺与实际工程的需求相匹配，能够满足长距离、大口径管道的穿越需求。
2. 采取的技术措施：通过精确的导向系统和控制技术，实现对钢管水平定向钻机的准确定位和控制，确保穿越管道的高质量施工。
五、施工工艺该工法的施工工艺包括以下几个主要步骤：1. 地质勘测：对施工工地地质条件进行详细勘测和分析，确定施工方案。
2. 钻井准备：安装钢管水平定向钻机，并进行机具设备的调试和检验。
市政给水工程中水平定向钻穿越技术施工
市政给水工程中水平定向钻穿越技术施工摘要：水平定向钻穿越技术是现阶段管线施工作业开展中十分成熟的一项技术，其在具体应用期间，不会对周围环境造成严重影响，而且能够实现对管线的合理保护，也可以降低后期维护难度，适合应用在施工作业开展难度较大区域。
基于此，文章主要分析了市政给水工程中水平定向钻穿越技术施工要点。
关键词：市政给水工程；水平定向；钻穿越技术施工1水平定向钻穿越技术概述水平定向钻施工主要就是在不将地面挖开的情况下，对各种地下管道进行铺设，主要涉及到了自来水、通信、电缆等的管道。
该施工技术通常适合用在各类砂层、粘土层等较弱的地层施工，根据现阶段的施工工艺，其在许多较硬的地层同样能够使用，会产生较高的工程造价。
水平定向钻施工的主要原理是通过水平定向钻机根据提前设计的曲线路径来对导向孔进行施工，之后再进行对于导向孔的扩孔操作，在扩孔的孔径符合相关要求以后，把管道自出土侧从所扩的孔洞内拖到入土侧，从而完成铺设管道的整个过程。
在实际施工中，水平定向钻施工技术有着施工效率高、污染小、不影响交通等的优势，对于环境有着较强的适应性，可以在施工的过程中实现对地下障碍物的有效躲避。
除此之外，该施工技术还有着自然防腐和保温的作用。
在跨河流施工的过程中，因为所铺设的管线较深，所以对于该技术的使用能够使管道施工寿命得以增加，因此该技术在给水工程中得到了广泛应用。
2给水工程中水平定向钻穿越技术施工要点下面以某市政给水工程为例进行分析，市政给水工程施工区域内土质情况差，在具体施工作业开展时，容易造成难以调整施工角度，回拖管线阻力大，以及施工区域发生冒浆等各种不良影响，如果在施工开展时采取传统方法开展作业，回拖施工期间，对于施工中采用的钢管要2次停顿焊接，这势必会提高施工作业风险，不仅会降低工程质量，而且会延长工程工期，无法按工期要求竣工。
由此可见，为了满足施工作业要求，需要在不破坏施工区域路面，不影响车辆正常通行基础上，完成相应施工，通过对工程所在区域具体情况，最终决定采取水平定向钻穿越技术开展施工。
水平定向钻穿越施工
一、水平定向钻穿越施工（一）一般规定<1>穿越施工时入土角、出土角的大小，应根据地质、地形条件和穿越管段的材质、管径来确定。
入土角宜为8°～20°，出土角宜为4°～12°。
必要时，可适当调整入土角、出土角的大小。
<2>水平定向钻穿越的曲率半径应符合设计要求。
曲率半径不宜小于1500D，且不得小于1200D。
<3>在管道入土端和出土端外侧各预留保持不少于10m的直管段。
<4>适合水平定向钻机施工的地质条件为岩石、砂土、粉土、粘性土。
对仅在出土点或入土点侧含有卵砾石等不适合水平定向钻施工的地质条件时，经采取措施后也可进行水平定向钻穿越施工。
<5>地质材料准备应符合以下规定:<5.1>施工前应熟悉地质类别、地质构造及地质的性质。
<5.2>施工前，建设方应按现行国家标准《岩土工程勘察规定》GB 50021的要求向施工单位提供地质报告。
其类容包括但不限于以下类容:<5.2.1>勘察目的、任务要求和依据的技术标准。
<5.2.2>拟建工程概况。
<5.2.3>勘察方法和勘察工作布置。
<5.2.4>场地地形、地貌、地层、地质构造、岩土性质及其均匀性。
<5.2.5>各项岩土性质指标，岩土的强度参数、变形参数、地基承载力的建议值。
<5.2.6>地形水埋藏情况、类型、水位及其变化。
<5.2.7>土和水对建筑材料的腐蚀性。
<5.2.8>可能影响工程稳定的不良地质作用的描述和对工程危害程度的评价。
<5.2.9>场地稳定性和适宜性的评价。
若有不足部分，施工单位可向建设单位提出补堪申请报告。
<5.3>地质报告应附下列图表:<5.3.1>勘探点平面布置图。
<5.3.2>工程地质柱状图。
水平定向钻穿越山体注浆止水施工工法
水平定向钻穿越山体注浆止水施工工法一、前言随着现代城市建设的不断发展，越来越多的人们开始关注城市建设和环保。
在这个背景下，水平定向钻穿越山体注浆止水施工工法应运而生，成为了一种被广泛应用的环保施工工法。
本篇文章将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点水平定向钻穿越山体注浆止水施工工法一般适用于山地等地质较差、水源丰富的地区。
它具有以下几个特点：1、能够穿过山体，有效阻止水流的流入，防止地下水位下降，从而保证地下水源的供应，保护环境。
2、适用于各种地质条件，可以用来处理岩石、泥土、砂石等不同类型的地质情况，广泛适用于工地、桥梁、城市名胜区等区域。
3、施工过程较为安全，能够防止因为施工过程中的干扰，而导致山体坍塌，使得工程安全性得到了有效的保障。
4、施工时间相对较短，可以在较短的时间内完成整个工程，有效降低了施工成本。
三、适应范围水平定向钻穿越山体注浆止水施工工法适用于以下几种场景：1、地下水位较高，需要进行防水处理的工程。
2、地质情况较差，如岩石、砂石、泥土等较难处理地区。
3、需要穿过山体进行施工的区域。
4、城市建设、桥梁建设、地铁建设等各类工程。
四、工艺原理水平定向钻穿越山体注浆止水施工工法是一种同时进行钻孔与注浆的技术，主要通过控制注浆量和引导止水材料进行施工，从而达到防水的目的。
施工工艺主要包括以下几个步骤：1、现场勘测：通过对地质情况的现场勘测，确定钻孔方案和注浆方案，制定实施方案并进行方案评估。
2、钻孔：钻孔是施工过程中的关键步骤，主要包括土层钻、岩层钻、转向头钻三个部分。
在施工过程中，需要钻到预定的设计深度，并根据地质情况做好防护措施。
3、吊装防挡板：通过吊装防挡板，将地下水隔离在钻孔的内部，并保证钻孔不被填泥。
4、注浆：注浆是施工过程中的关键步骤，需要根据现场地质情况来灵活掌握注浆量和注浆频率。
水平定向钻穿越高速公路施工方案
水平定向钻穿越高速公路施工方案一、工程概况咱们要穿越的高速公路，车流量大，地形复杂，这就要求咱们的施工方案既要安全可靠，又要高效环保。
咱们要用的设备是水平定向钻，这玩意儿精准高效，但操作起来可得小心翼翼。
二、施工目标1.安全第一，确保施工过程中高速公路的正常运行。
2.高效施工，缩短施工周期，降低对交通的影响。
3.确保穿越工程的质量，满足设计要求。
三、施工准备1.对施工人员进行技术培训，确保他们掌握水平定向钻的操作技能。
2.准备好施工所需的设备、材料，包括水平定向钻、泥浆泵、管道等。
3.对施工现场进行实地考察，了解地形地貌，制定合理的施工方案。
四、施工步骤1.施工前期准备（1）在施工现场设立警示标志，提醒过往车辆和行人注意安全。
（2）对施工区域进行围挡，防止非施工人员进入。
（3）对施工人员进行安全技术交底，确保他们了解施工方案和注意事项。
2.钻孔施工（1）根据设计图纸，确定钻孔位置和钻孔深度。
（2）启动水平定向钻，按照预定轨迹钻孔。
（3）在钻孔过程中，实时监测钻孔方向和深度，确保钻孔轨迹与设计相符。
3.铺设管道（1）在钻孔完成后，将管道拖入孔内。
（2）对管道进行检查，确保管道质量符合要求。
（3）对管道进行焊接，确保管道连接牢固。
4.泥浆处理（1）在施工过程中，及时回收泥浆，避免污染环境。
（2）对回收的泥浆进行处理，分离泥浆中的固相和液相。
（3）将处理后的泥浆进行循环利用，减少资源浪费。
5.施工后期处理（1）在管道铺设完成后，对施工区域进行清理，恢复地貌。
（2）对施工设备进行清洗、保养，确保设备正常运行。
五、施工安全措施1.施工过程中，严格遵守安全生产规定，确保施工人员的安全。
2.对施工现场进行定期检查，发现问题及时整改。
3.配备足够的安全生产设施，如安全帽、防尘口罩、防滑鞋等。
4.制定应急预案，应对突发情况。
六、施工环保措施1.对施工现场进行绿化，减少扬尘污染。
2.对施工垃圾进行分类处理，避免污染环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水平定向钻穿越施工摘要：随着现代文明意识和环保意识的逐渐加强，开挖路面进行各类地下管线施工导致的社会问题，交通问题和环境污染问题已越来越受人民的关注，城市限制开挖施工的法规将陆续出台，这里介绍的就是用来进行非开挖施工的水平定向钻穿越施工技术。
关键词：非开挖施工水平定向钻穿越随着现代文明意识和环保意识的逐渐加强，开挖路面进行各类地下管线施工导致的社会问题，交通问题和环境污染问题已越来越受人民的关注，城市限制开挖施工的法规将陆续出台，这里介绍的就是用来进行非开挖施工的水平定向钻穿越施工技术。
采用水平定向钻穿越技术进行管线穿越施工，是城市市政建设和电气化管网改造，通讯光缆敷设和穿越大中小型江河，湖泊以及不可拆迁建筑物的最佳选择，是不破坏地貌状态和保护环境的最理想的施工方法。
近几年水平定向钻穿越技术在世界各国及各个行业得到了广泛的应用，尤其在环保和市政管网改扩建项目及大型管道穿越江河工程项目上更显出了其独特的优势，其工作过程是通过计算机控制进行导向和探测，先钻出一个与设计曲线相同的导向孔，然后再将导向孔扩大，把产品管线回拖到扩大了的导向孔中，完成管线穿越的施工过程。
1、水平定向钻穿越施工工艺：使用水平定向钻机进行管线穿越施工，一般分为二个阶段：第一阶段是按照设计曲线尽可能准确的钻一个导向孔；第二阶段是将导向孔进行扩孔，并将产品管线（一般为PE管道，光缆套管，钢管）沿着扩大了的导向孔回拖到导向孔中，完成管线穿越工作。
1.1 钻导向孔:要根据穿越的地质情况，选择合适的钻头和导向板或地下泥浆马达，开动泥浆泵对准入土点进行钻进，钻头在钻机的推力作用下由钻机驱动旋转（或使用泥浆马达带动钻头旋转）切削地层，不断前进，每钻完一根钻杆要测量一次钻头的实际位置，以便及时调整钻头的钻进方向，保证所完成的导向孔曲线符合设计要求，如此反复，直到钻头在预定位置出土，完成整个导向孔的钻孔作业。
见示意图一：钻导向孔。
示意图一：钻导向孔钻机被安装在入土点一侧，从入土点开始，沿着设计好的线路，钻一条从入土点到出土点的曲线，作为预扩孔和回拖管线的引导曲线。
1.2 预扩孔和回拖产品管线：一般情况下，使用小型钻机时，直经大于200毫米时，就要进行予扩孔，使用大型钻机时，当产品管线直径大于Dn350mm时，就需进行预扩孔，预扩孔的直径和次数，视具体的钻机型号和地质情况而定。
回拖产品管线时，先将扩孔工具和管线连接好，然后，开始回拖作业，并由钻机转盘带动钻杆旋转后退，进行扩孔回拖，产品管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆，所以产品管线在扩好的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线防腐层，经过钻机多次预扩孔，最终成孔直径一般比管子直径大200mm，所以不会损伤防腐层。
见示意图二：预扩孔和示意图三：回拖管线。
示意图二：预扩孔在钻导向孔阶段，钻出的孔往往小于回拖管线的直径，为了使钻出的孔径达到回拖管线直径的1.3～1.5倍，需要用扩孔器从出土点开始向入土点将导向孔扩大至要求的直径。
示意图三：回拖管线地下孔经过预扩孔，达到了回拖要求之后，将钻杆、扩孔器、回拖活节和被安装管线依次连接好，从出土点开始，一边扩孔一边将管线回拖至入土点为止。
2、水平定向钻施工的特点：2.1 定向钻穿越施工具有不会阻碍交通，不会破坏绿地，植被，不会影响商店，医院，学校和居民的正常生活和工作秩序，解决了传统开挖施工对居民生活的干扰，对交通，环境，周边建筑物基础的破坏和不良影响。
2.2 现代化的穿越设备的穿越精度高，易于调整敷设方向和埋深，管线弧形敷设距离长，完全可以满足设计要求埋深，并且可以使管线绕过地下的障碍物。
2.3 城市管网埋深一般达到三米以下，穿越河流时，一般埋深在河床下 9—18米，所以采用水平定向钻机穿越，对周围环境没有影响，不破坏地貌和环境，适应环保的各项要求。
2.4 采用水平定向钻机穿越施工时，没有水上、水下作业，不影响江河通航，不损坏江河两侧堤坝及河床结构，施工不受季节限制，具有施工周期短人员少、成功率高施工安全可靠等特点。
2.5 与其它施工方法比较，进出场地速度快，施工场地可以灵活调整，尤其在城市施工时可以充分显示出其优越性，并且施工占地少工程造价低，施工速度快。
2.6 大型河流穿越时，由于管线埋在地层以下 9—18mm，地层内部的氧及其他腐蚀性物质很少，所以起到自然防腐和保温的功用，可以保证管线运行时间更长。
3、水平定向钻机系统简介：各种规格的水平定向钻机都是由钻机系统、动力系统、控向系统、泥浆系统、钻具及附助机具组成，它们的结构及功能介绍如下：3.1 钻机系统：是穿越设备钻进作业及回拖作业的主体，它由钻机主机、转盘等组成，钻机主机放置在钻机架上，用以完成钻进作业和回拖作业。
转盘装在钻机主机前端，连接钻杆，并通过改变转盘转向和输出转速及扭矩大小，达到不同作业状态的要求。
3.2 动力系统：由液压动力源和发电机组成动力源是为钻机系统提供高压液压油作为钻机的动力，发电机为配套的电气设备及施工现场照明提供电力。
3.3 控向系统：控向系统是通过计算机监测和控制钻头在地下的具体位置和其它参数，引导钻头正确钻进的方向性工具，由于有该系统的控制，钻头才能按设计曲线钻进，现经常采用的有手提无线式和有线式两种形式的控向系统。
3.4 泥浆系统：泥浆系统由泥浆混合搅拌罐和泥浆泵及泥浆管路组成，为钻机系统提供适合钻进工况的泥浆。
3.5 钻具及辅助机具：是钻机钻进中钻孔和扩孔时所使用的各种机具。
钻具主要有适合各种地质的钻杆，钻头、泥浆马达、扩孔器，切割刀等机具。
辅助机具包括卡环、旋转活接头和各种管径的拖拉头。
1．入土点是定向钻施工的主要场所，钻机就布置在该侧，所以施工占地比较大，DD330钻机的最小占地为30×30M，当然也可以根据现场的实际情况作相应调整，DD60、DD-5的占地相应要小得多。
2．出土点一侧主要作为管道焊接场地，在出土点应有一块20×20M的场地作为预扩孔、回拖时接钻杆和安装其他设备时使用；在出土点之后有一条长度与穿越长度相等的管线焊接作业带。
1998年9月到10月之间，在天津塘沽大沽沙海河，我公司仅用45天时间完成了两条Φ219×8，一条Φ426×9，长度为960米的管道穿越。
水平定向钻穿越施工工艺流程图使用水平定向钻技术穿越河流和其它障碍物的施工方法在世界范围内得到了广泛的运用。
水平定向钻穿越承包商协会认为：在工程项目招投标过程中，水平定向钻承包商应设法获取尽可能多的相关信息以提出完整并具竞争力的报价，承包商在开工前应该获得以下信息，以保证日后的工作可以顺利进行，并在此条件下完成工程项目的施工，同时足够的施工前的各类信息还可以保证施工过程更安全，减少对周围环境的破坏，使工程进行的更顺利。
一、概述A、发展与使用水平定向钻技术最早出现在70年代，是传统的公路打孔和油田定向钻井技术的结合，这已成为目前广受欢迎的施工方法，可用于输送石油、天然气、石化产品、水、污水等物质和电力、光缆各类管道的施工。
不仅应用于河流和水道的穿越，同时还广泛应用于高速公路、铁路、机场、海岸、岛屿以及密布建筑物、管道密集区等。
B、技术限制定向钻施工技术首先应用于美国海岸地区的冲积层穿越，现在已经能够开始在粗沙、卵石、冰碛和岩石地区等复杂地质条件下进行穿越施工。
最长的穿越施工已达6000英尺、管道直径为18英寸。
C、优势事实证明：水平定向钻穿越是对环境影响最小的施工方法。
这项技术同时还可以为管道提供最的保护层，并相应减少了维护费用，同时不会影响河流运输并缩短施工期，证明是目前效率最高，成本最低的穿越施工方法。
D、施工过程和技术1、导向孔：导向孔是在水平方向按预定角度并沿预定截面钻进的孔，包括一段直斜线和一段大半径弧线。
在钻导向孔的同时，承包商也许会选择并使用更大口径的钻杆（即冲洗管）来屏蔽导向钻杆。
冲洗管可以起到类似导管的作用，还可以方便导向钻杆的抽回和更换钻头等工作。
导向孔的方向控制由位于钻头后端的钻杆内的控制器（称为弯外壳）完成。
钻进过程中钻杆是不做旋转的，需要变换方向时若将弯外壳向右定位，钻进路线即向右沿平滑曲线前进。
钻孔曲线由放置在钻头后端钻杆内的电子测向仪进行测量并将测量结果传导到地面的接收仪，这些数据经过处理和计算后，以数字的形式显示在显示屏上，该电子装置主要用来监测钻杆与地球磁场的关系和倾角（钻头在地下的三维坐标），将测量到的数据与设计的数据进行对比，以便确定钻头的实际位置与设计位置的偏差，并将偏差值控制在允许的范围之内，如此循环直到钻头按照预定的导向孔曲线在预定位置出土。
2、预扩孔：导向孔完成后，要将该钻孔进行扩大到合适的直径以方便安装成品管道，此过程称为预扩孔，（依最终成孔尺寸决定扩孔次数）。
例如，如需安装36英寸管线，钻孔必须扩大到48英寸或更大。
通常，在钻机对岸将扩孔器连接到钻杆上，然后由钻机旋转回拖入导向孔，将导向孔扩大，同时要将大量的泥浆泵入钻孔，以保证钻孔的完整性和不塌方，并将切削下的岩屑带回到地面。
3、回拖管道：预扩孔完成以后，成品管道即可拖入钻孔。
管道预制应在钻机对面的一侧完成。
扩孔器一端接上钻杆另一端通过旋转接头接到成品管道上。
旋转接头可以避免成品管道跟着扩孔器旋转，以保证将其顺利拖入钻孔。
回拖由钻机完成，这一过程同样需要大量泥浆配合，回拖过程要连续进行直到扩孔器和成品管道自钻机一侧破土而出。
二、现场布局和设计A、道路施工现场两侧都需要重型设备，为缩减成本，通往两侧施工现场的道路应尽可能利用现有道路以减少新修道路距离，或利用管道线路的施工便道，所有相关道路使用权的协议都应由业主提供，在投标阶段再来讨论这些问题为时已晚。
B、工作场地1、钻机一侧——钻机施工场地至少需要30M（100FT）宽，长45M（150FT）的面积。
该面积从入土点算起，入土点应位于规定的区域内至少3M（10FT）处，同时由于许多钻机配套的设备或配件没有规定的存放地点，所以钻机一侧施工现场可由许多不规则的小块组成，以便节省占地面积，现场尽量要平整，坚硬，清洁，以便有利于进行施工。
由于穿越施工时需要大量的淡水供搅拌泥浆用，所以施工现场要尽量靠近水源或便于连接自来水管道的地方。
2、管道一侧----为便于预制成品管道，管道一侧要有足够长度的施工现场，这也是要重点考虑的事情。
现场宽度应满足管道施工的需要（一般为12----18米）。
同样在出土点一侧也需要30米（100FT）宽乘以45米（150FT）长的施工现场。
总长度以能够摆放下所预制的管道为准，（场地的总长度一般为穿越管道长度再加上30米，）在回拖前，要将管道预制完成，包括焊接，通球，试压防腐等工序，在回拖过程中，不能再进行管道的连接工作，因为回拖过程是要连续进行的，若此时进行管道连接将可能造成地下孔洞的塌方，极可能造成整个工程施工的失败。
