低压配电柜选型及结构特点
浅谈高低压配电柜的特点及如何选型
浅谈高低压配电柜的特点及如何选型摘要：在经济发展的今天，我国配电设备的发展越来越快，伴随着变电所、配电室以及工业配电的建设，高低压配电柜也得到了广泛的应用。
本文就高低压配电柜的特点以及构成进行分析，并根据可靠性、实用性的原则阐述高低压配电柜优化选型,以供参考.关键词：高低压配电柜；特点;选型引言在对高低压配电柜进行选型的过程中，对柜体结构的分析，不仅可以有效的提高柜体制造质量，还有利于人们对柜体制造成本的控制，因此我们在对高低压配电柜进行选型的时候，人们都将柜体结构作为其基础，从而使得柜体固有的使用功能得到有效的提高。
不过在不同的环境下，人们对柜体结构的要求不尽相同，并且在不同的制造单位当中,加工人员所采用的工艺手段也存在着一定的差异，为此我们在对其进行生产制造当中，就要对其柜体结构和工艺特点进行分析，进而优化选型。
一、熟悉配电柜的结构对电气设计的重要性在电气设计与电气成套中,配电柜的结构与型号的选择是必不可少的工作.目前，用于低压与中压系统中的柜型可谓百花齐放，目不暇接,如何选择一个合适的柜型，是一个不可回避的经济技术问题，选用合理，做到既满足使用要求，又节约投资。
因为配电柜的壳体价格差别很大，合理的选用会带来较大经济效益，选择配电柜的壳体也有性价比问题。
另外，选择的合理，还会做到柜内元件与配电柜壳体很好的配合，使元件布置及布线合理、紧凑美观。
目前配电柜的型号繁多，光低压抽出式配电柜就有几十种之多，电气设计人员在电气设计时，有时无所适从，因此对各种配电柜的壳体的优劣、性能及特点进行梳理显得比较重要。
如何正确选择配电柜的壳体规格及型号，这是设计院或设计公司电气设计人员的短板，因这些设计人员对配电柜的结构并不十分了解，只是从开关成套厂家的产品样本中的说明及简单图片中了解一些,有鉴于此,对中低压配电柜的常用型号,规格及优缺点有作详细介绍的必要。
二、高压配电柜特点高压开关柜按断路器安装方式分为固定式和移开式（手车式）.目前常用的固定式为XGN15—12 及GG—1A 型，移开式高压柜是KYN28 型。
高压低压配电柜的分类和特点
高压低压配电柜的分类和特点高压低压配电柜是电力系统中的重要设备，用于电能的传输和分配。
它起到了保护和控制电路的作用，保障电能的安全可靠传输。
本文将从分类和特点两个方面来介绍高压低压配电柜。
一、分类高压低压配电柜可以根据其应用领域和功能进行分类，下面将介绍常见的几种分类以及其特点。
1. 按用途分类（1）低压配电柜：主要用于分布式供电系统中，对低压电能进行分配和控制。
它包括主配电柜、次级配电柜以及终端配电柜等。
（2）高压配电柜：主要用于电力系统的输电环节，对高压电能进行分配和控制。
它包括主变电站配电柜、支线配电柜以及变电所配电柜等。
2. 按结构分类（1）固定式配电柜：安装在固定位置，一般用于固定型设备或工业厂房中。
它具有结构紧凑、安装方便等特点。
（2）可移动式配电柜：由于其具有灵活性和便携性，适用于暂时性供电需求，如施工现场或移动设备。
它特点是结构简单、拆装便捷。
3. 按控制方式分类（1）手动配电柜：通过人工操作来实现对电路的控制和切换。
适用于一些简单的电路控制需求，如手动切换电源。
（2）自动配电柜：通过自动控制装置来实现对电路的控制和切换。
它具有自动化程度高、响应速度快的特点。
二、特点高压低压配电柜具有以下几个特点，以保障电能的安全传输和分配。
1. 安全可靠：配电柜内部设置相应的保护装置，如过载保护、断路器、短路保护等，能够及时切断故障电路，避免事故发生。
2. 灵活可调：高压低压配电柜能够根据实际需要调整电路的配置，满足不同负荷的供电需求。
3. 易于维护：配电柜采用模块化设计，设备更换和维护更加方便，提高了系统的可靠性和可用性。
4. 控制精度高：自动配电柜能够根据电能负荷的变化，实现精确的电能调节和控制，提高了电能的利用效率。
5. 节约空间：高压低压配电柜采用紧凑的设计，占用空间小，适用于各种场所，提高了空间利用率。
6. 便于监测：现代高压低压配电柜配备远程监测功能，可以实时监测电能使用情况和设备运行状态，及时发现并解决问题。
低压配电柜选型_低压配电柜组成_低压配电柜安装规范
低压配电柜选型_低压配电柜组成—低压配电柜安装规范做迎：翼彳低压配电柜概要低压配电柜的额定电流是交流50Hz,额定电压380v的配电系统作为动力，照明及配电的电能转换及控制之用。
该产品具有分断能力强，动热稳定性好，电气方案引灵活，组合方便，系列性、实用性强，结构新颖等特点。
低压配电柜的主要技术参数用户在选购低压配电柜时，不仅要对配电柜的额定电压、额定电流、额定频率、柜体外形尺寸等技术参数了解，还应关注以下几方面参数：（1）主母线最大额定电流：主母线最大能够承载的电流的额定值。
（2）额定短时耐受电流：由生产厂家给出的，成套设备中某条电路在国家标准GB7251.1-20由规定的试验条件下能安全承载的短时耐受电流方均根值。
（3）峰值短时耐受电流：成套设备中某条电路在国家标准GB7251.1-2005中规定的试验条件下，生产厂家规定此电路能够圆满地承受的峰值电流。
（4）外壳防护等级：根据IEC60529-1989标准由成套设备提供的防止触及带电部件，以及外来固体的侵入和液体的进入的等级。
具体等级划分详见IEC60529标准。
（5）内部分隔方式：根据IEC60529-1989标准，为保护人身安全，将开关柜独立划分成几个隔室的不同方式。
（6）功能单元形式：根据国家标准GB7251.1-2005,元件在成套设备中的安装方式。
低压配电柜对主要元件的要求低压配电柜根据应用场合和功能的不同，其所包含的元件也会有所不同。
本文只对配电柜中几种常用的元件的技术要求做简单的介绍［2］。
（1）基本要求：使用的环境温度上限提供；外型尺寸小型化；安装尺寸模数化，安装方式多元化；功能模块化，组装积木化，以利于功能增减和缩短维修时间。
（2）对断路器的要求：首先，要具备高分断能力，低压配电柜的分断能力是以主母线的分断能力衡量装置的分断水平。
其次，要求能左右安装，进出线方向可互换；具有三段保护和接地保护功能，有不。
浅谈低压配电柜的设计与选型刘承志
浅谈低压配电柜的设计与选型刘承志发布时间：2021-10-22T04:11:04.406Z 来源：《现代电信科技》2021年第10期作者：刘承志[导读] 传统低压配电柜门安全系数低、开启不方便等问题，设计了一种低压配电柜专用智能开关系统，实现了远程遥控开启、溢值报警、自动弹射等功能，有效避免开门时运维人员与电柜门的直接接触，此外，运维人员可通过显示屏查看电柜门内动态监测温度，系统控制稳定，实用性强。
（四川省广安市华蓥市鱼塘路四方电力公司客户服务中心）摘要：随着经济和各行各业的快速发展，低压配电装置是额定频率交流50Hz，额定电压380V的配电系统，主要作用是进行电力分配，负责电能的保护、测量等，也是供电系统中的重要用电设备。
低压配电装置可将经过变压器的电压分配到各个用电单元，用于低压配电系统中动力、照明配电之用。
该类产品具有分断能力强，动热稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖等特点。
根据输配电原则，输配电的概念包括三个方面，即输电、变电、配电。
其中输电是指电能的传输，通过输电，把相距甚远的发电厂和负荷中心联系起来，使电能的开发和利用超越地域的限制；变电是指利用一定的设备将电压由低等级转变为高等级（升压）或由高等级转变为低等级（降压）的过程；配电则是消费电能地区内将电力分配至用户的分配手段，直接为用户服务。
关键词：低压配电；电器选型；设计；控制原理引言传统低压配电柜门安全系数低、开启不方便等问题，设计了一种低压配电柜专用智能开关系统，实现了远程遥控开启、溢值报警、自动弹射等功能，有效避免开门时运维人员与电柜门的直接接触，此外，运维人员可通过显示屏查看电柜门内动态监测温度，系统控制稳定，实用性强。
1低压配电柜监控系统信息化建设的意义通过对低压配电柜监控系统进行信息化设计，可以实现对低压配电柜的开闭进行智能化的管控。
低压配电柜的信息化监控系统能够自动记录低压配电柜的操作，自动采集机房的模块电源传输数据并进行分析，同时能够自动识别环境的湿度、温度等参数，对安全隐患进行预警。
高压低压配电柜的电力设备选型与配置要点
高压低压配电柜的电力设备选型与配置要点在电力系统中，高压低压配电柜是起到分配电力、保护设备和管理电路的重要设备。
为了确保配电系统的安全稳定运行，正确选型和配置电力设备是至关重要的。
本文将详细介绍高压低压配电柜电力设备选型与配置的要点。
1. 高压设备选型与配置要点1.1 额定电压和电流：根据实际需求确定配电柜的额定电压和电流，确保其与系统的电压等级相匹配。
1.2 主开关选择：根据系统的负荷情况，选择适合的主开关，具有良好的断路能力和过载保护功能。
1.3 熔断器选择：考虑负荷特性和短路电流，选用适当的熔断器，确保系统的过载和短路保护。
1.4 绝缘和防护等级：根据场所环境和安全要求，选用符合国家标准的高压设备，确保其绝缘和防护等级能满足要求。
2. 低压设备选型与配置要点2.1 电气元件选择：在低压配电柜中，选择合适的电气元件，如断路器、熔断器、接触器等，以确保正常的电路分配和电器设备保护。
2.2 配电开关选择：根据负荷特性和安全要求，选择适合的配电开关，如空气开关、塑壳断路器等，确保其可靠性和稳定性。
2.3 动力电容器选择：若需配置动力因数补偿装置，选择合适的动力电容器，以提高功率因数，减少无效功率损耗。
2.4 保护装置配置：配置过载保护、短路保护等保护装置，确保低压配电系统的安全可靠运行。
3. 设备配置要点3.1 空间布局：合理安排设备空间布局，确保设备之间的相互隔离和热量分散，减少火灾和事故的发生。
3.2 接地系统：配置可靠的接地系统，确保设备的安全运行和人身安全。
3.3 冷却系统：对于需要散热的设备，配置适当的冷却系统，如风扇、散热器等，确保设备在正常工作温度范围内运行。
3.4 联动控制：根据实际需要，在高压低压设备之间配置合适的联动控制装置，实现设备的协调运行与保护。
3.5 后备供电：考虑到电力中断或故障的情况，配置适当的后备供电装置，如UPS电源、发电机组等，确保供电的连续和可靠。
综上所述，高压低压配电柜的电力设备选型与配置要点包括高压设备选型与配置、低压设备选型与配置，以及设备配置要点。
各种低压开关柜优缺点分析及选用
金属封闭固定式开关柜，各厂家生产略有不同，额定工作电压400V，额定绝缘低压690V，额定频率50Hz，额定工作电流In630～1600A时水平母线额定短时耐受电流Icw（1秒）是30kA，峰值耐受电流Ipk是63kA。额定工作电流1600～3200A时水平母线额定短时耐受电流Icw（1秒）是50kA，峰值耐受电流Ipk是105kA。柜宽有600、800、1000、1200mm4种，柜深有600和800mm2种，柜高都是2200mm。优点：GGD柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔，该开关柜具有机构合理、安装维护方便、防护性能好、分断能力高等优点，容量大、分段能力强、动稳定性强，电器方案适用性广，因开关等元件固定接线，因此接线处发热故障点少。缺点：开关柜维修需要停电，影响比较大，一个回路出问题整台柜都要停电维修。电气元件间没有间隔，安全间距要求大，安装回路少，单元无法互换。
国内常用低压开关柜品牌型号有国产PGL、GGD、GLL、GCS、GCK等，进口合资品牌型号主要有法国施耐德的Blokset、OKEEN柜，瑞士ABB的MNS2．0、MNS3．0。
1．2几种型号开关柜的特点
1．2．1PGL柜
属于开启式框架配电屏，屏前是钢板封闭，有固定操作刀闸，下部有门，开门后可操作断路器，柜后为敞开式没有封闭，水平主母线额定电流1600A，垂直母线最大额定电流630A。优点是散热较好，线路直观。缺点是防护差，带负载能力小。目前工程设计选型基本不再使用。

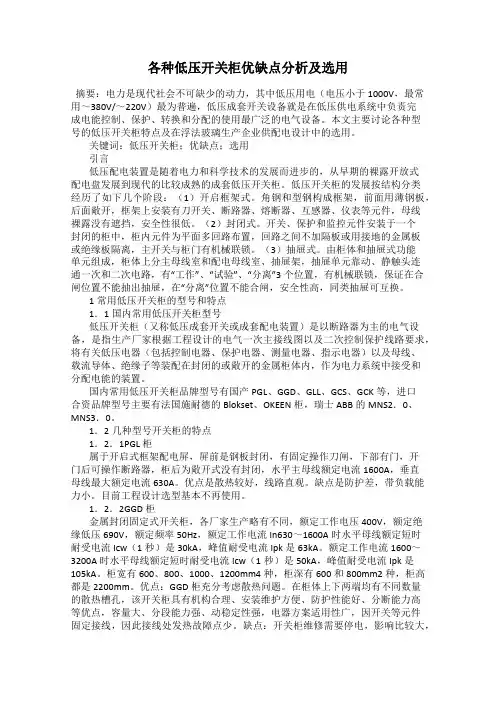

各种低压开关柜优缺点分析及选用
摘要：电力是现代社会不可缺少的动力，其中低压用电（电压小于1000V，最常用～380V/～220V）最为普遍，低压成套开关设备就是在低压供电系统中负责完成电能控制、保护、转换和分配的使用最广泛的电气设备。本文主要讨论各种型号的低压开关柜特点及在浮法玻璃生产企业供配电设计中的选用。
配电柜选型及结构特点分析
低压配电柜2018年06月28日5.5低压配电柜5.5.1GCS型抽出式低压配电柜1、产品型号及含义2、用途GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V （690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
3、执行标准本产品符合GB7251.1-2005《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。
4、结构特点：框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm 的安装孔，使得框架组装灵活方便。
开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
电缆隔室的设计使电缆上、下进出均十分方便。
抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流400A及以下。
抽屉面板具有分、合、试验、抽出等位置的明显标志。
抽屉单元设有机械联锁装置。
1抽屉单元为主体，同时具有抽出式和固定性，可以混合组合，任意使用。
柜体的防护等级为IP30IP40，还可以按用户需要选用。
5.5.2MNS系列1、用途MNS型低压抽出式成套开关设备（以下简称开关柜）为适应电力工业发展的需求，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定MNS型低压开关柜适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
低压配电柜基础知识
低压配电柜基础知识低压配电屏（柜）有固定式和抽屉式两大类型。
固定式中的所有电器元件是固定安装的；而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后灵活组装成配电屏（柜），各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。
一般都是离墙安装，可双面维护。
1）低压配电屏种类低压配电柜按结构不同，分为两大类：一类为抽出式结构（即抽屉柜），如GCK（GCL\GCS、MNS等；另一类为固定式结构（即固定型配电柜）,如GGD、PGL 等。
2)抽屉式低压配电屏主要有GGD、MNS、GCL、GCK、GCS、型等，可用作动力中心(PC)和电动机控制中心(MCC)。
动力和照明配电箱：1）作用：低压配电屏装设在变电所的低压配电室，以向各个建筑物配电。
而在各个建筑物内，通常还要装设动力和照明配电箱，以向各个用电设备配电。
动力配电箱可用于向动力和照明设备配电；而照明配电箱主要用于照明配电，但也可配电给一些小容量的实验设备和家用电器。
2）动力和照明配电箱的类型：按安装方式分，有靠墙式、挂墙式和嵌入式等。
靠墙式是靠墙安装。
挂墙式是挂墙明装（例如XL-3）。
嵌入式是嵌墙暗装。
动力配电箱的型号一般标为XL（例如XL-15,XL-21、XL-25等），照明配电箱的型号一般标为XM（例如XM-7）；如为嵌入式，有的在型号后面加“R”来表示，如XMR-7O3.终端组合电器：1）作用：终端组合电器是一种安装终端电器（低压断路器、插座、开关等）的装置，一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中，作为对用电电器和设备进行配电、控制，对线路过载、短路和漏电起保护作用的一种成套装置。
2）PZ30系列模数化终端组合电器结构特点：①尺寸模数化，电器元件的安装尺寸均为9mm,便于组合，互换性好。
②安装轨道化，电器元件统一安装在一根TH35顶帽型标准化轨道上，拆装组合方便。
③功能多样化，可选用不同功能和容量的电器元件组合，功能多样，可适应不同性质的用户。
低压配电柜参数
低压配电柜参数低压配电柜是电力系统中的重要设备，用于将电能从发电厂传输到工业、商业和住宅用电设备。
它起着分配、保护和控制电能的重要作用，可以说是电力系统中的“大脑”。
1.低压配电柜的基本参数低压配电柜的基本参数包括额定电压、额定电流、绝缘等级、防护等级等。
其中，额定电压是指低压配电柜能够承受的最大电压值，通常为400V或者690V；额定电流是指配电柜能够承受的最大电流值，通常为几十至几百安培；绝缘等级是指配电柜内部的绝缘材料和结构的绝缘性能，通常应满足一定的绝缘电阻要求；防护等级是指配电柜对外界环境的封闭性能，通常应满足防尘、防水等要求。
2.低压配电柜的结构低压配电柜通常由主体、开关设备、仪表、控制设备、保护设备、电源系统、连接器等部分组成。
主体包括底座、壳体、门板、侧板等，是承载其他设备的重要结构部件；开关设备包括断路器、隔离开关、接触器等，用于控制电路的连接和断开；仪表用于显示电流、电压、功率等参数；控制设备用于实现配电柜的远程控制和监测；保护设备包括过载保护、短路保护、漏电保护等，用于保护电路和设备的安全；电源系统为配电柜提供电能供给；连接器用于连接配电柜与外部电路和设备。
3.低压配电柜的功能低压配电柜的主要功能包括分配电能、保护电路、控制电路、监测电能等。
分配电能是指将来自发电厂的电能分配到不同的用电设备上，以满足其用电需求；保护电路是指在电路出现过载、短路、接地故障等情况时，能够及时切断电路，保护设备和人身安全；控制电路是指对电路的连接和断开进行控制，以实现电能的分配和管理；监测电能是指对电路的电流、电压、功率等参数进行实时监测和记录，以实现电能的合理使用和节约。
4.低压配电柜的应用领域低压配电柜广泛应用于工厂、商场、医院、学校、住宅小区等各种场所。
在工厂中，低压配电柜用于供电生产设备和照明设备；在商场和医院中，低压配电柜用于供电商业设备和医疗设备；在学校和住宅小区中，低压配电柜用于供电教学设备和生活设备。
ggd2低压配电柜标准
ggd2低压配电柜标准低压配电柜是电力系统中的重要设备，用于分配和控制电能。
为了确保低压配电柜的安全性能和可靠性，制定了一系列标准，其中之一就是ggd2低压配电柜标准。
本文将对ggd2低压配电柜标准进行详细介绍。
一、ggd2低压配电柜的定义ggd2低压配电柜是指额定电压为380V（或低于380V）、额定电流为4000A（或低于4000A）的交流50Hz三相四线电力系统中，用于配电、电能计量、过电流、短路和欠压保护以及控制电能的低压配电设备。
二、ggd2低压配电柜标准的分类根据ggd2低压配电柜的用途和结构特点，相应的标准可以分为以下几个方面：1. 设计与制造标准：ggd2低压配电柜的设计与制造需要符合国家相关标准和规范，如GB7251.1《低压成套开关设备和控制设备》和GB7251.3《低压成套开关设备和控制设备》等。
在设计与制造过程中，需要考虑配电柜的安装、运行、维护和检修，并确保其具备良好的电气性能和机械强度。
2. 产品型号标准：ggd2低压配电柜标准还规定了产品型号的编制方法，通过规范的型号编制，可以方便用户选择合适的配电柜，并确保配电柜的功能和技术参数符合要求。
3. 电器元件标准：ggd2低压配电柜中所使用的电器元件，如断路器、接触器、断路器等，应符合相关的国家标准。
同时，还需要根据实际情况，制定适用于配电柜的特殊技术要求，以确保元件的可靠性和安全性。
4. 工程验收标准：ggd2低压配电柜在工程验收时，需要符合一定的标准要求。
包括配电柜外观质量、电气性能测试、绝缘电阻测试、保护装置动作测试等内容，以确保配电柜能够正常运行，达到设计要求。
5. 运行与维护标准：ggd2低压配电柜的运行与维护需要遵循相应的标准。
运行时，需要进行定期巡视和维护，及时发现和处理故障。
维护时，需要按照制定的规程进行操作，包括故障维修、保养和更换元件等。
三、ggd2低压配电柜标准的应用ggd2低压配电柜标准适用于各类工矿企业、商业建筑、住宅小区等电力系统的配电和控制设备。
低压配电柜选型
●目前在国内供配电系统中低压配电柜的型号有很多种, 它们的柜体结构﹑技术参数都有所不同。
在下列因素的影响下, 设计好的图纸经常需要修改, 甚至是重新设计, 这样不但影响了供配电系统的施工计划, 还给配电柜厂家按时保质完成配电柜的生产带来了一定的困扰。
影响已设计好的图纸变更的因素有如下几点:1.配电柜厂家向用户推荐自己生产的也许并不适合用户的产品。
2. 设计院对某些新推出的柜型并不太了解只是根据用户要求进行设计。
3.用户对自己的需求并不十分了解, 选择柜型时不能根据自己所需进行选择。
为解决上述问题, 满足用户所需较准确选择配电柜具体型号, 下面针对国内供配电系统中常用的低压配电柜的特点进行分析。
目前在国内供配电系统中所常用的低压配电柜大致可分为两种,一种是国际电气有限公司所研制开发带有其品牌的低压配电柜( 以下简称为进口低压配电柜) , 此类产品只能由国际电气有限公司本身或授权国内知名配电柜生产厂家生产及销售, 其代表有法国施耐德电气有限公司的Prisma P、BLOKSET、OKKEN 低压配电柜、德国西门子股份公司的Sivcon 低压配电柜、德国金钟- 穆勒德Modan6000 低压配电柜、瑞士ABB 电器有限公司的MNS3 低压配电柜等; 另一种是国内配电柜生产厂家自主研制或仿制并通过3C 认证申请型号证书的低压配电柜( 以下简称为国产低压配电柜) , 此类产品中的代表有GGD型交流低压配电柜、GCK 低压抽出式开关柜、GCS 低压抽出式开关柜、MNS低压抽出式开关柜、GCL 低压抽出式开关柜等。
进口低压配电柜的主要特点是无论是国际电气有限公司本身还是其授权厂家所生产的配电柜具体结构都能保持一致, 配电柜中所安装的主要电器元件都与国际电气有限公司的品牌保持一致, 在配电柜的明显位置上有进口品牌的标志。
下面对上述进口配电柜的柜体结构﹑技术参数进行列表分析。
国产低压配电柜的主要特点是国内厂家所生产的同类型配电柜的具体型号不一致, 配电柜的具体结构也有所区别, 配电柜内所安装的主要电器元件可为进口知名品牌也可为国产品牌。
低压配电箱的选用方法及安全要求
低压配电箱的选用方法及安全要求低压配电箱是建筑物或工业设施中用于分配电能的关键设备之一。
它的选用和安全要求对于建筑物或工业设施的正常运行和电气安全至关重要。
在选用低压配电箱时，需要考虑以下几个方面：1. 配电负载：首先要确定需要供电的负载，包括用电设备的种类、数量和功率。
这样可以确定所需的配电箱额定电流，并选择合适的型号和尺寸。
2. 系统电压：要确定所需供电的系统电压，一般为220V、380V 或400V。
根据系统电压选择合适的低压配电箱。
3. 材料和防护等级：配电箱的外壳材料应选用耐火、防腐蚀、耐高温的材料，如钢板或不燃材料。
此外，根据使用环境和防护要求选择合适的防护等级，如IP20、IP30等。
4. 独立电源：低压配电箱一般需要独立电源供电。
在选用时要考虑到供电线路的安全性和可靠性，以保证低压配电箱的正常运行。
5. 过载和短路保护：为了防止过载和短路导致的电气设备损坏和事故发生，低压配电箱应配备过载和短路保护装置，如熔断器、断路器等。
这些保护装置应具备及时响应和可靠切断电流的功能。
6. 温度控制：低压配电箱内部的温度是影响其正常运行和寿命的关键因素之一。
因此，要选择具有良好散热性能的低压配电箱，并配备温度传感器和通风设施，以控制温度在安全范围内。
7. 接地保护：低压配电箱需要正确接地，以保护人身安全和防止电气设备损坏。
在选用低压配电箱时，要确认其接地装置的可靠性，并采取适当的接地措施。
8. 技术规范：在选用低压配电箱时要遵循相关的技术规范和标准，如国家标准、行业标准和建筑电气设计规范等。
这些规范和标准对于低压配电箱的选用和安装提供了具体的要求和指导。
低压配电箱作为建筑物或工业设施中的关键设备，其安全要求至关重要。
以下是低压配电箱的安全要求：1. 绝缘电阻：低压配电箱的绝缘电阻应符合相关的规范和标准要求。
在安装和使用时，要定期检测绝缘电阻，确保正常运行。
2. 火灾防护：低压配电箱应采用阻燃材料，具备一定的防火阻隔能力。
低压开关柜的柜体结构和工艺特点
低压开关柜的柜体结构和工艺特点一、引言柜体结构是低压开关柜组合基础，因此柜体制造工艺就成了基础的基础。
作为柜体它既要充足各电器单元的组合功能条件（如型式的统一，组合的标准，功能的调配等），还要充足柜体的固有要求（如坚固牢靠、整齐美观、调整简单等）。
由于柜体结构要求不一，以及制造单位加工手段不一，它们的制造工艺就不能强求完全一致。
但制造中也存在带普遍意义的较关键的工艺特点，现将这些特点结合柜体结构选择作些简要介绍。
二、柜体结构和工艺特点对于柜体结构及其工艺大致可以从：结构形式、连接方式、构件取材等方面加以区分。
1、从结构形式上分（1）固定式：能充足各电器元件牢靠地固定于柜体中确定的位置。
柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。
这种柜有单列，也有排列。
为了保证柜体形位尺寸，往往实行各构件分步组合方式，一般是先构成两片或左右两侧，然后再构成柜体，或先充足外形要求，再顺次连接柜体内务支件。
构成柜体各棱边的零件长度必需正确（公差取负值），才能保证各方面几何尺寸，从而保证整体外形要求。
对于柜体两侧面，固考虑排列需要，中心不能有隆起现象。
另外从安装角度考虑，底面不能有下陷现象。
在排列安装中，地基平整是先决条件，但干整度和柜体本身都有肯定误差，在排列中要尽量抵消横向差值，而不要造成差值积累，由于差值积累将造成柜体变形，影响母线联结及产生组件安装异位、应力集中，甚至影响电器寿命。
故在排列时宜用地基最高点为安装参考点，然后渐渐垫正扩排，在底面干整度较理想并可推测条件下，也可实行由中心向两侧扩排方式，使积累差值均布。
为了易于调整，抵消公差积累，柜体宽度公差都取负值。
柜体的各个构件结合体完成以后，视需要还应进行整形，以充足各部分形位尺寸要求。
对定型或批量较大的柜体制造时应充分考虑用工装夹具，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出便利为准，对于柜体的外门等因易受运输和安装等影响，一般在安装时进行统一调整。
高压低压配电柜的分类及其特点介绍
高压低压配电柜的分类及其特点介绍一、引言高压低压配电柜是供电系统中的重要设备之一，用于对电能进行分配和控制。
不同类型的配电柜具有不同的分类和特点。
本文将介绍高压低压配电柜的分类及其特点。
二、分类根据用途和功能，高压低压配电柜可以分为以下几类：1. 低压开关柜低压开关柜主要用于低压电能的分配和控制，它包括接线柜、电动机控制柜、仪表柜等。
该类开关柜可根据不同需求进行组合和安装，灵活性强。
2. 高压开关柜高压开关柜主要用于高压电网的分配和控制，它包括断路器柜、隔离开关柜、电缆分支箱等。
高压开关柜具有较高的断开电流和负荷承受能力，保证了电网的安全和稳定运行。
3. 综合配电柜综合配电柜是低压和高压开关柜的组合，将低压和高压电能分配和控制功能集于一身。
它可以满足各种不同的配电需求，提供一站式解决方案。
三、特点介绍不同类型的高压低压配电柜具有各自独特的特点，下面将逐一介绍：1. 低压开关柜的特点低压开关柜具有结构简单、体积小、操作方便等特点。
它采用模块化设计，易于安装和维护。
低压开关柜的选择范围广泛，能适应不同电能分配和控制的需求。
2. 高压开关柜的特点高压开关柜具有高断口能力、耐电弧、抗短路能力强等特点。
它采用可靠的断路器和隔离开关，能够快速断开电路，防止事故发生。
高压开关柜还具有自动化程度高、故障诊断功能强等特点。
3. 综合配电柜的特点综合配电柜的特点包括低压开关柜和高压开关柜的特点。
它集成了各种功能，能够满足复杂的配电需求。
综合配电柜具有灵活性高、占地面积小、运行成本低等特点。
四、总结高压低压配电柜是电能分配和控制的重要设备，根据用途和功能的不同，可以分为低压开关柜、高压开关柜和综合配电柜。
每种类型的柜子都具有各自独特的特点，满足不同的配电需求。
在实际应用中，应根据具体情况选择合适的配电柜，以确保电网的安全和稳定运行。
（字数：510字）。
低压柜在电气设备应用中的选型分析
低压柜在电气设备应用中的选型分析摘要：低压柜广泛应用于发电厂、化工、石油、纺织、冶金、高层建筑等行业，作为输电、配电及电能转换之用。
现介绍目前电气设备中低压柜的几种主要类型的特征和性能。
本文分析了低压柜在电气设备应用中的选型。
关键词：低压柜；电气设备应用；选型低压开关柜的设计是先有元件，后有开关柜，从而保证柜体同元件的完全匹配。
开关柜的结构形式可根据用户的需要，满足各种安装及接线方式的要求，其提供的常规解决方案不但能同需要完全匹配，而且还提供了更高的升级可能性。
1 OKKEN柜1.1 Okken低压开关柜涵盖了进线柜、母联柜和馈电柜，固定分隔式配电柜、抽屉式的电动机控制柜、电容器柜、变频器柜和软起动柜等柜型。
在方案上可以灵活组合。
如进线、馈电单元与固定分隔式配电柜可以混合安装；进线、馈电单元与抽屉式的电动机控制柜可以混合安装。
Okken开关柜的框架采用37.5 mm×37 mm的一次拉伸成形的异形封闭式立柱装配而成，抗冲击，刚度高。
虽然在立柱的尺寸及强度方面稍逊于8PV柜的85 mm×35 mm的开口立柱，但易于标准化大批量生产，可以大幅度提高质量，缩短供货周期，同时大大降低Okken开关柜柜体的加工成本。
Okken开关柜通过功能单元的区域划分，强化了开关柜整体的强度。
柜内结构严格区分为主元器件隔室、主母线隔室、电缆隔室和二次元器件隔室，各隔室之间采用金属隔板进行分隔，开关柜内部分隔类型可至分隔形式4b。
在开关柜的安装密度方面，抽屉式的电动机控制柜配电母线载流量最高为2 100 A，能更大限度地增加单柜的容量，单柜可安装48个15 kW电动机回路或24个250 A以下的配电回路。
Okken开关柜设计紧凑，能有效提高设备空间的利用率，减少设备的投资和占用空间。
1.2 Okken开关柜的主母线安装在完全隔离的母线隔室中，母线由等截面积（10 mm×40 mm）的铜排组成，铜排的数量随额定电流、环境温度、外壳防护等级和海拔等因素而变化。
低压配电柜选型
低压配电柜选型随着工业化发展和城市建设的不断推进，越来越多的电力设备被广泛应用于各行各业。
而低压配电柜作为电力系统的重要组成部分，不仅需要优质的材料、先进的技术和可靠的安全性能，还需要在选型过程中考虑到多个方面的因素。
本文将从选型的角度，介绍低压配电柜选型的相关注意点。
1. 选型前需要了解的基本概念1.1 低压配电柜低压配电柜是指额定电压低于1000V，用于配电系统中的设备。
通常由外壳、隔离室、进线室、出线室、断路器、接触器、控制器等零配件组成。
1.2 选型的适用场合低压配电柜适用于各种机电设备中的电力配电和控制，如工厂、证券、医院、公路、铁路、地铁、机场、码头等场所的水泵、风机、卷扬机、打码机床、压缩机、制冷装置、照明配电等，同时也广泛应用于楼宇配电中心、电力输配电系统等领域。
2. 选型要注意的关键因素2.1 额定电压低压配电柜的额定电压通常为380V或400V，但也有些设备的额定电压会高于这个范围，因此在选型前需要先明确具体的额定电压范围，以确保选购的设备符合使用要求。
2.2 额定电流低压配电柜的额定电流是指在正常工作状态下，所能承受的最大电流值。
一般来说，配电柜的额定电流可以通过计算负载电流和起动电流得到。
在选型时，需要根据使用场合和设备功率等因素综合考虑，选择合适的额定电流值。
2.3 外观和内部结构低压配电柜的外观和内部结构也是选型的关键因素。
外观方面，需要考虑配电柜的尺寸和安装方式，以确保其能够适应现场条件；而内部结构方面，则需要考虑配电柜的隔离性、线路数量、操作方式等因素。
2.4 安全性能低压配电柜必须具备良好的安全性能，才能保障使用过程中的人身安全和设备的正常运行。
在选型时需要关注以下几个安全指标：•耐电强度指数•绝缘电阻•短路电流承受能力•防爆等级2.5 质量和可靠性选购低压配电柜时，要确保选购的设备具备高品质的制造工艺和可靠的性能表现。
尤其是在工业场合下，低压配电柜的运行稳定性和可靠性将直接影响到后续的生产进度和产品品质，因此对设备的质量和可靠性要求非常高。
低压配电柜选择要求(参考)
低压配电柜选择要求（参考）
低压配电柜应包括箱体、母线、配电电器、避雷器、照明控制和智能调光设备等，室外配电箱、柜外壳防护等级≥IP65，室内配电箱的防护等级≥IP30。
配电柜的正面及背面各电器、端子牌等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整，且不易脱色。
低压配电箱为钢结构，其顶部、边板和门是由至少2.00mm 厚的薄钢板制造，箱体板材选用冷轧板厚度不小于1.5mm，并便于检查其内部的所有部件；钢制件应是电镀的薄钢板，如镀锌或其它等效材料。
结构应进行防腐处理，防腐钢制件应光洁、除油渍，表面应至少涂两层内层和两层表层，内涂层应以环氧树脂为主料，并画影线或颜色和表层易于区别，表层漆膜的最小厚度为0.075mm，钢部件需电镀铬使其光泽。
配电柜的生产应符合GB7251.1《低压成套开关设备和控制设备》的规定，安装和验收必须按照GB50150《电气装置安装工程电气设备交接试验标准》、GB50171《电气装置安装工程盘、柜及二次回路结线施工及验收规范》、GB50303《建筑电气安装工程施工质量验收规范》有关条文和施工图的规定执行。
设备外形和彩色涂装应由建设单位同意后确定。
低压开关柜设计指导手册
低压开关柜设计指导手册内容提要1．低压柜型号说明及特点2．常用配电系统介绍3．低压柜设计必需考虑的用户要求4．合同、技术协议、技术联系函的阅读5．审阅图纸6．柜体布臵图设计及元件清单录入7．设计中常见问题一．低压开关柜型号说明及特点目前低压公司现已正常投入生产的低压开关设备有NGG1（GGD）、NGC1（GCK）、NGC2（GCS）、NGC3（NMNS）等，其中NGG1为固定柜，NGC1~3为低压抽出式开关柜（含固定分隔柜）。
柜体均采用C型材（宽50mm，厚25mm），上开模数孔（NGG1、NGC1、NGC2为20mm，NGC3为25mm），标准柜体尺寸有600、800、1000mm宽、深，高均为2200。
NGG1为低压固定式开关设备，常规控制方式为HD13BX-口/31刀开关+断路器，刀开关作为隔离用，断路器起操作保护用。
因柜体结构强度、柜内所采用元器件及母排固定方式等多方面因素，开关柜水平母排短时耐受电流指标低，最高为50KA（1S）。
常用柜体尺寸为600、800、1000mm宽，600mm深，2200mm高，600宽柜常规安装一只刀开关，800宽柜可安装一只或两只或三只刀开关（一只刀关安装在柜体中心，两只刀开关中心距为360mm，安装三只刀开关时只能选择大小为200A的刀开关且中心距为240mm），1000宽柜为安装一只或两只刀开关（一只刀关安装在柜体中心，两只刀开关中心距为420mm）。
注意刀开关旋转操作构的安装方式及特点，旋转操作机构门上开孔尺寸为直径50mm圆孔，中心与刀开关中心右偏25mm，HS13BX刀开关刀旋梁与HD13BX刀旋梁制作有一点不同，因此在采用HS13BX刀开关时排列图中需注明。
NGC1为低压抽出式开关设备，开关柜水平母排最大额定电流3150A，短时耐受电流最高为80KA（1S）。
常用柜体尺寸为600、800、1000mm宽，800、1000mm 深，2200mm高，常用断路器为NA1、NM1系列，对于600宽柜可安装NA1-2000/3P断路器，NA1-3200/3P、NA1-2000/4P 需800宽柜安装。
低压配电柜内部结构及全型号的表示和含义解析
低压配电柜内部结构及全型号的表示和含义解析提起低压配电柜，估计大部分电气设计人员都不陌生了。
随着工业技术的发展，电力已成为当今重要的能源形式，在低压供电系统中启用配电柜越来越多，如何科学合理地选择低压供电系统中的各种配电设备则显得非常重要，但是由于低压配电柜种类繁多，性能各异，因此，我们要明确各种型号低压配电柜的性能参数以及低压配电柜对主要元件的要求。
今天小编就给大家简单地讲一讲：低压开关柜内部结构及全型号的表示和含义解析，看完文章，希望能给在学习电气设计的初学者带来一定帮助！低压配电柜概述及种类：低压配电柜全型号的表示及含义如下：▲ 如上图所示，一个柜子9个回路，如果设计师不小心多画了一个回路，厂家做不出来，柜子没有足够的空间装下10个抽屉（回路），但合资或外资的厂家有的可以做10个回路。
▲ ABB的柜子环网供电单元：▲ 高压柜环网柜▲ 环网柜一进一出，另外有个回路通向变压器预装式变电站：▲ 箱变 1. 内部间隔▲ 箱变 2. 内部的品字结构低压配电柜内部结构：▲ 空开设备▲ 主母排4000A，短路电流50KA，3S。
▲ 真空断路器▲ 电缆终端头▲ 低压室▼ 学习更多电气知识：低压配电柜有哪些型号，有什么区别？如何设计，有什么设计要求？配电室中有哪些类型的低压配电柜？配电柜内部主要元器件有哪些？电气设计中的配电箱配电柜接线图详细讲解，「收藏」配电箱，配电柜联系与区别及空气开关选型平时最容易被忽略的地方配电柜铜排选择时需注意的9个事项MNS系列的低压配电柜是什么原理和什么结构？电缆如何接线？配电箱、配电柜图例大全！看完这些图例再也不用愁看不懂电气图纸配电柜二次原理图该怎么看？图文并茂带你详细识图！XL-21、GGD、GCK配电柜都有哪些区别？你都清楚吗？低压配电柜，TN-S系统，两路进线，进线断路器要断开零线吗？GGD固定式低压配电柜铜排使用量怎么计算？终于搞明白了。
认识低压柜
认识低压柜低压柜是一种用于电气系统的设备，用于分配、控制、保护电气设备和电源的电力系统。
这些系统通常包括变压器、电源配电系统、发电机、输电和配电线路、电缆等。
低压柜通常有一个保护外壳，用于保护内部电器和设备，并可以提供容易访问的控制键和指示器。
为什么低压柜从结构方式上分低压柜的结构方式从下面的几个方面分为不同的类别：1.箱体式低压柜箱体式低压柜结构上采用的是箱式结构，箱体式低压柜具有安装方便、灵活布置、结构紧凑、运输方便等优点。
箱体式低压柜通常在生产线、工厂、商业中心、住宅区等公共场所大量应用。
2.气体绝缘金属封闭式低压柜气体绝缘金属封闭式低压柜又称为GIS，它利用SF6的强电绝缘性、高化学稳定性和高热稳定性，使得低压柜在小体积的情况下，能够将系统所需的高压设备均放置在金属封闭设备内。
气体绝缘金属封闭式低压柜具有结构紧凑、覆盖面积小、适用于可靠运行的长期现场使用等特点。
气体绝缘金属封闭式低压柜广泛应用于发电厂、输电和变电站等电力行业。
3.绝缘轨道式低压柜绝缘轨道式低压柜采用的是轨道式结构，低压柜的各部分模块可以在轨道上滑动，而不用拆卸整个柜体。
绝缘轨道式低压柜通常用于配电室、自动化控制系统、工业生产线等。
4.引线式低压柜引线式低压柜是一种在工业、电力系统短路、过载、地故障等情况下用于分配电能的电气设备。
引线式低压柜的优点是连接方便，配置规格灵活，而且具有高度的灵活性和可扩展性，可满足用户不断变化和增加的电气设备需求。
引线式低压柜广泛应用于冶金、石化、煤炭、民用建筑等行业。
尽管低压柜的结构设计各有不同，但其功能和使用方法大致相同。
为了在不同领域中达到最佳的能量分配、控制和保护，必须正确选择适合特定行业和环境的低压柜，才能达到最佳的性能和效果。
总结低压柜的不同结构方式针对不同环境和行业的需求而开发。
在选择低压柜时应注意其结构设计，从而能够实现最佳的能源分配、控制和保护。
结构不同的低压柜，各自有其优点和适用范围，用户应根据自己的需求和环境选择合适的低压柜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压配电柜2008年05月28日星期三 08:135.5低压配电柜5.5.1GCS型抽出式低压配电柜1、产品型号及含义2、用途GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V （690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
3、执行标准本产品符合GB7251.1-2005《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。
4、结构特点：框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm 的安装孔，使得框架组装灵活方便。
开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
电缆隔室的设计使电缆上、下进出均十分方便。
抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流400A及以下。
抽屉面板具有分、合、试验、抽出等位置的明显标志。
抽屉单元设有机械联锁装置。
1抽屉单元为主体，同时具有抽出式和固定性，可以混合组合，任意使用。
柜体的防护等级为IP30 IP40，还可以按用户需要选用。
5.5.2MNS系列1、用途MNS型低压抽出式成套开关设备（以下简称开关柜）为适应电力工业发展的需求，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定MNS型低压开关柜适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
2、结构特点MNS型低压开关柜框架为组合式结构，基本骨架由C型钢材组装而成。
柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。
开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化（E=25mm）变化。
MNS型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或柜前右边）。
室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。
MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。
设计紧凑：以较小的空间容纳较多的功能单元。
结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要。
母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠。
各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显位置，安全可靠。
采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装。
采用高强度阻燃型工程塑料，有效加强了防护安全性能。
通用化、标准化程度高，装配方便。
具有可靠的质量保证。
柜体可按工作环境的不同要求选用相诮的防护等级。
设备保护连续性和可靠性。
5.5.3MCS系列1、用途MCS智能型低压抽出式开关柜是一种融合了其它低压产品的优点而开发的高级型产品，适用于电厂、石油化工、冶金、电信、轻工、纺织、高层建筑和其它民用、工矿企业的三相交流50HZ，60HZ，额定电压380V，额定电流4000A及以下的三相四（五）线制电力系统配电系统，在大型发电厂、石化、电信系统等自动化程度高，要求与计算机接口的场所，作为发、供电系统中的配电、电动机集中控制、无功功率补偿的低压配电装置。
2、结构特点①开关柜的基本框架采用C型（或8MF型）开口型钢组装而成，外型统一、精度高、抽屉互换性好。
②MCC柜宽度只有600mm，使用空间大，可容纳更多的功能单元，节约建设用地。
③柜内元件可根据用户不同需求，配置各种型号的开关，更好的保证产品高的可靠性。
④装置可预留自动化接口，也可把智能模块安装在开关柜上，实现遥信、遥测、遥控等三遥功能。
⑤抽屉功能单元可分为MCCI、MCCII、MCCIII三种。
MCCI型：抽屉宽600mm，高度分180mm，360mm，540mm三种，每柜可安装高度为1800mm，按所需抽屉大小进行组合，最多可装10个单元，适用于较大电流的电动机控制中心和馈电回路。
MCCII型：抽屉宽600/2mm，高度分200mm，可安装高度为1800mm，按所需抽屉大小进行组合，最多可装18个单元，适用于100A以下的单元。
MCCIII型：抽屉宽600/2mm，高度分180mm，360mm，540mm三种，可安装高度为1800mm，按所需抽屉大小进行组合，最多可装20个回路，适用于100A以下的单元。
⑥操作机构：每个抽屉上均装有一专门设计的操作机构，用于分断和闭合开关，并具备机械联锁等多种防误操作功能，MCCI型抽屉有一套“断开”、“试验”、“工作”、“移出”四个位置的定位装置，抽屉为摇进结构，MCCII型、MCCIII型抽屉单元为推拉式，设置有定位装置，并有防误操作功能。
5.5.4GCK配电柜1、用途GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-2005《低压成套开关设备和控制设备》、GB/T14048.1-1993 《低压开关设备和控制设备总则》等标准。
且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。
所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
2、产品型号3、结构特点①整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高。
②柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。
③MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
④受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
⑤开关柜的顶部根据受电需要可装母线桥。
5.5.5GGD型交流低压配电柜1、用途1992年由能源部主持部级鉴定，额定工作电流达3150A，可以作动力或照明配电之用。
主电有129个方案，298个规格。
GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000~3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
2、产品型号及含义3、结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■ 柜体的防护等级为IP30，用户也可根据环境的要求在IP20~IP40之间选择。
4、GGD型低压配电柜技术数据对于GGD型低压配电柜主电路方案作如下技术说明：（1）一次元器的选型GGD型低压配电柜有广泛的适用性。
一次元件的选择遵循安全、经济、合理、可靠的原则，放弃了淘汰型和性能较差的元件。
在选用近年来国产技术性能指标较先进的产品的同时，也合理地在有限范围内保留了一些老产品。
由于GGD型柜的结构具有较好的安装灵活性，今后即使主管部门强制淘汰某些产品或用户选型有特殊要求时， GGD型柜不会因元器件的改型或更新而造成安装困难。
（2）进线方式GGD型柜的进线方式有常用的上、下侧进线的方式，同时也设计了由柜顶左中右三个位置上进线及柜后进线方式，以满足各类工程设计对不同进线方式的需要。
（3）降容问题GGD型柜拟以较好的自然通风系统，解决元器件装入封闭式柜后的温升、降容问题。
经过多次研究性验证，证实了通风系统的设计是成功的，故使用部门选GGD型柜时可视同元器件在开启式屏内安装，按设计常规考虑降容系数。
（4）无功功率自动补偿柜根据用户选用GGD型柜时配套需要，本产品包括了GGJ型无功功率补偿柜的设计方案，供设计选用。
柜的外形尺寸基本与GGD柜相同。
5、外形尺寸及安装尺寸GGD型低压配电柜外形尺寸见图1，其安装尺寸见图2。
GGD A B C D规格600 600 450 556 600 600 450 756 800 600 650 556 800 800 650 756 1000 600 850 5561000 800 850 7561200 800 850 7566、正常使用条件安装使用地点海拔高度不超过2000m；周围介质温度不高于+40℃、不低于一5~C，24h的平均温度不超过+35℃；室内相对湿度不超过90％(温度为25℃时)；没有导电尘埃与足以腐蚀金属和破坏绝缘的气体的场所；没有火灾、爆炸危险的场所；没有激烈振动和颠簸，且垂直倾斜度不超过5℃的场所；若有特殊使用条件，请在定货时，和制造厂申明。
