单片机定时器实验
单片机定时器实验报告
一、实验目的1. 理解单片机定时器的工作原理和功能。
2. 掌握单片机定时器的编程方法，包括初始化、设置定时时间、启动定时器等。
3. 学会使用定时器实现定时功能，并通过实验验证其效果。
二、实验器材1. 单片机实验板2. 连接线3. 51单片机4. 计时器5. 示波器6. 电脑7. Keil软件三、实验原理定时器是单片机的一种重要外设，用于实现定时功能。
51单片机内部有两个定时器，分别为定时器0和定时器1。
定时器的工作原理是通过定时器计数器对机器周期进行计数，当计数器达到设定值时，定时器溢出，并产生中断请求。
定时器0和定时器1都具有四种工作模式，分别为：1. 模式0：13位定时器/计数器2. 模式1：16位定时器/计数器3. 模式2：8位自动重装模式4. 模式3：两个8位计数器本实验采用定时器0工作在模式1，实现50ms的定时功能。
四、实验步骤1. 将单片机实验板连接到电脑，并启动Keil软件。
2. 创建一个新的项目，并添加51单片机头文件（reg51.h）。
3. 编写定时器初始化函数，设置定时器0工作在模式1，并设置定时时间为50ms。
4. 编写定时器中断服务函数，用于处理定时器溢出事件。
5. 编写主函数，设置定时器中断，并启动定时器。
6. 编译并下载程序到单片机实验板。
7. 使用示波器观察定时器0的溢出信号。
五、实验代码```c#include <reg51.h>#define TIMER0_MODE1 0x01// 定时器0初始化函数void Timer0_Init() {TMOD &= 0xF0; // 清除定时器0模式位TMOD |= TIMER0_MODE1; // 设置定时器0工作在模式1TH0 = 0xFC; // 设置定时器0高8位初值TL0 = 0x18; // 设置定时器0低8位初值ET0 = 1; // 开启定时器0中断EA = 1; // 开启总中断TR0 = 1; // 启动定时器0}// 定时器0中断服务函数void Timer0_ISR() interrupt 1 {TH0 = 0xFC; // 重新加载定时器0高8位初值TL0 = 0x18; // 重新加载定时器0低8位初值// ... (其他处理)}void main() {Timer0_Init(); // 初始化定时器0while(1) {// ... (其他处理)}}```六、实验结果与分析1. 编译并下载程序到单片机实验板，使用示波器观察定时器0的溢出信号，可以看到定时器0每隔50ms产生一个溢出信号。
单片机定时器实验报告
单片机定时器实验报告
单片机定时器实验报告
简介
•实验名称：单片机定时器实验
•实验目的：掌握单片机中定时器的工作原理及使用方法•实验设备：单片机开发板、电源等
实验内容
1.单片机定时器的基本概念和原理
2.单片机定时器的分类和特点
3.实验步骤和流程
–步骤1：搭建实验电路
–步骤2：编写单片机程序
–步骤3：下载程序到单片机
–步骤4：观察定时器的工作情况
4.实验结果和分析
实验结果
•在实验过程中，我们成功搭建了单片机定时器实验电路，并编写了相应的程序。
通过下载程序到单片机，观察到定时器按照预设
的时间间隔产生中断，并执行相应的任务。
•实验结果表明，我们掌握了单片机定时器的使用方法，可以实现定时功能。
实验分析
•单片机定时器是一种重要的计时和控制设备，广泛应用于各种电子设备中。
•通过本次实验，我们深入了解了单片机定时器的工作原理和使用方法，对于日后的电子设计和开发有着重要的意义。
实验总结
•通过本次实验，我们学习了单片机定时器的基本知识，掌握了单片机定时器的使用方法，并成功实现了定时功能。
•在实验过程中，我们发现了一些问题，并通过调试和修改程序进行了解决。
这对我们提高了动手实践和问题解决能力有很大帮助。
•通过本次实验，我们对于单片机定时器有了更深入的了解，为今后的学习和应用打下了坚实的基础。
参考资料
•《单片机原理与应用》
•单片机实验教材及课件。
单片机定时器实验原理
单片机定时器实验原理一、概述单片机定时器是单片机的重要组成部分，它能够实现定时控制、时间间隔生成等功能。
通过单片机定时器实验，可以更好地了解单片机的内部结构和工作原理，为进一步开发单片机应用系统打下坚实的基础。
二、实验目的1. 掌握单片机定时器的结构和原理。
2. 学会使用单片机定时器进行时间间隔控制。
3. 了解单片机定时器的应用范围和限制。
三、实验原理1. 单片机定时器的结构单片机定时器通常由一个计数器和一个控制逻辑组成。
计数器负责记录脉冲数，控制逻辑负责控制计数器的计数和复位。
单片机定时器通常采用可编程计数脉冲，可以实现任意时间间隔的生成。
2. 单片机定时器的原理单片机定时器的工作原理是基于计数器的计数。
当单片机接收到一个启动信号时，计数器开始计数，当计数达到预设的时间间隔时，单片机输出相应的信号或执行相应的操作。
通过改变计数器的预设值，可以改变时间间隔的长短。
3. 单片机定时器的应用单片机定时器在许多领域都有应用，如智能家居、工业控制、通信设备等。
在智能家居中，可以通过单片机定时器控制家电设备的开启和关闭；在工业控制中，可以通过单片机定时器实现生产线的自动化控制；在通信设备中，可以通过单片机定时器实现时间戳的生成和数据传输的时间控制。
四、实验步骤1. 准备实验器材和软件环境，包括单片机、定时器芯片、编程器、开发板等。
2. 连接实验设备，并调试确保连接正常。
3. 编写实验程序，并上传到单片机中。
4. 观察并记录实验结果，分析误差原因。
5. 根据实验结果，调整程序参数，进行多次实验，直到达到满意的效果。
五、实验注意事项1. 实验过程中要保持设备连接的稳定性，避免意外断开。
2. 编程和调试过程中要确保程序正确，避免误操作导致设备损坏。
3. 注意观察实验现象，及时记录实验数据，分析实验结果。
4. 实验结束后，要清理实验现场，确保设备复位。
六、实验结果分析通过实验，我们能够得到较为准确的时间间隔控制结果。

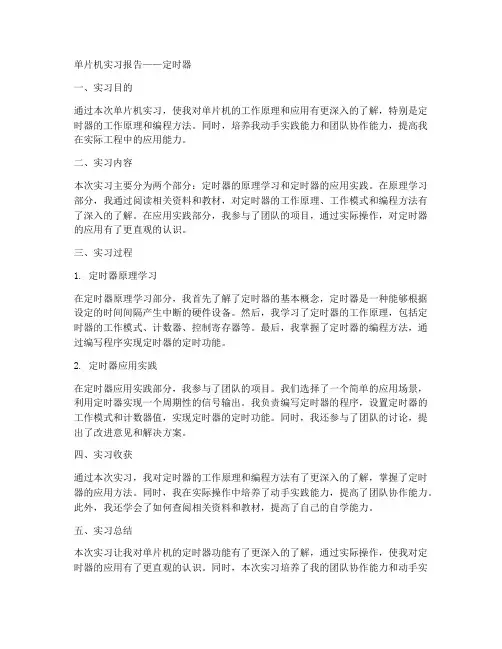

单片机实习报告定时器
单片机实习报告——定时器一、实习目的通过本次单片机实习，使我对单片机的工作原理和应用有更深入的了解，特别是定时器的工作原理和编程方法。
同时，培养我动手实践能力和团队协作能力，提高我在实际工程中的应用能力。
二、实习内容本次实习主要分为两个部分：定时器的原理学习和定时器的应用实践。
在原理学习部分，我通过阅读相关资料和教材，对定时器的工作原理、工作模式和编程方法有了深入的了解。
在应用实践部分，我参与了团队的项目，通过实际操作，对定时器的应用有了更直观的认识。
三、实习过程1. 定时器原理学习在定时器原理学习部分，我首先了解了定时器的基本概念，定时器是一种能够根据设定的时间间隔产生中断的硬件设备。
然后，我学习了定时器的工作原理，包括定时器的工作模式、计数器、控制寄存器等。
最后，我掌握了定时器的编程方法，通过编写程序实现定时器的定时功能。
2. 定时器应用实践在定时器应用实践部分，我参与了团队的项目。
我们选择了一个简单的应用场景，利用定时器实现一个周期性的信号输出。
我负责编写定时器的程序，设置定时器的工作模式和计数器值，实现定时器的定时功能。
同时，我还参与了团队的讨论，提出了改进意见和解决方案。
四、实习收获通过本次实习，我对定时器的工作原理和编程方法有了更深入的了解，掌握了定时器的应用方法。
同时，我在实际操作中培养了动手实践能力，提高了团队协作能力。
此外，我还学会了如何查阅相关资料和教材，提高了自己的自学能力。
五、实习总结本次实习让我对单片机的定时器功能有了更深入的了解，通过实际操作，使我对定时器的应用有了更直观的认识。
同时，本次实习培养了我的团队协作能力和动手实践能力，提高了我在实际工程中的应用能力。
在今后的学习和工作中，我将继续努力，不断提高自己的技能水平，为我国的电子科技事业做出贡献。
单片机定时器实验报告doc
单片机定时器实验报告篇一：单片机实验报告——定时器实验四定时器实验自动化121班 36 张礼一．实验目的掌握定时器的工作原理及四种工作方式，掌握定时器计数初始值的计算，掌握如何对定时器进行初始化，以及程序中如何使用定时器进行定时。
二．实验仪器单片机开发板一套，计算机一台。
三．实验任务编写程序，使用单片机开发板上8位共阴极数码管的其中一位来显示0～9这九个字符，先从“0”开始显示，数字依次递增，当显示完“9”这个字符后，又从“0”开始显示，循环往复，每1秒钟变换一个字符，1秒钟的定时时间必须由定时器T0（或T1）提供。
开发板上的8位共阴极数码管与单片机的输入输出端口P1的硬件接线如图4-1所示，单片机P1口的8条数据线通过J3端子同时连接到 2片74HC573D锁存器的输入端，数码管的各个同名端分别连接后再与锁存器U2的8个输出端相连，每一位数码管的位选端分别与锁存器U3的8个输出端相连。
两片锁存器的输出使能端OE都恒接地，使得锁存器的内部数据保持器输出端与锁存器的输出端保持接通。
而U2的锁存使能端LE由P2.1控制，所以P2.1是段锁存；U3的锁存使能端LE由P2.0控制，所以P2.0是位锁存。
当锁存使能端为“1”时，则锁存器输入端的数据传送到输出端；当锁存使能端为“0”时，锁存器输入端的数据则不能传送到输出端；因此段码和位码通过锁存器分时输出。
汇编语言程序流程如图4-2：四．实验步骤：1.数码管的0～9的字型码表如下：2．参考图4-2所给的程序流程图编写实验程序。
(注：以下程序为两位60秒计数程序)#include sbit wei=P2^0; sbit duan=P2^1;char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};int i,j,k,num,shi,ge; void delay(int a) {for(i=0;i void display(int shi,int ge){wei=1;P1=0xfe;wei=0;duan=1;P1=table[shi];duan=0;wei=1; delay(5);P1=0xfd;wei=0; duan=1;P1=table[ge];duan=0; }void main() {TMOD=0x01;TH0=(65536-45872)/256; TL0=(65536-45872)%256; EA=1; ET0=1; TR0=1; num=0; while(1) {delay(5);display(shi,ge); } }void T0_time() interrupt 1 {TH0=(65536-45872)/256; TL0=(65536-45872)%256; k++; if(k==20) { k=0; num++;if(num==60)num=0; shi=num/10; ge=num%10; } }3．实验接线，如图4-1。
中断及定时器实验报告
一、实验目的1. 理解中断和定时器的基本概念及工作原理。
2. 掌握51单片机中断系统和定时器的配置方法。
3. 学会使用中断和定时器实现特定功能，如延时、计数等。
4. 培养动手实践能力和问题解决能力。
二、实验原理中断是计算机系统中的一种机制，允许CPU在执行程序过程中，暂停当前程序，转去执行另一个具有更高优先级的程序。
51单片机具有5个中断源，包括两个外部中断（INT0、INT1）、两个定时器中断（定时器0、定时器1）和一个串行口中断。
定时器是51单片机内部的一种计数器，可以用于产生定时中断或实现定时功能。
51单片机有两个定时器，即定时器0和定时器1。
定时器可以工作在模式0、模式1、模式2和模式3。
三、实验内容及步骤1. 实验内容一：外部中断实验（1）实验目的：掌握外部中断的使用方法，实现按键控制LED灯的亮灭。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置外部中断，实现按键控制LED灯的亮灭。
2. 实验内容二：定时器中断实验（1）实验目的：掌握定时器中断的使用方法，实现LED灯闪烁。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置定时器中断，实现LED灯闪烁。
3. 实验内容三：定时器与外部中断结合实验（1）实验目的：掌握定时器与外部中断结合使用的方法，实现按键控制LED灯闪烁频率。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置定时器中断和外部中断，实现按键控制LED灯闪烁频率。
四、实验结果与分析1. 外部中断实验：成功实现了按键控制LED灯的亮灭。
当按下按键时，LED灯亮；松开按键时，LED灯灭。
2. 定时器中断实验：成功实现了LED灯闪烁。
LED灯每隔一定时间闪烁一次，闪烁频率可调。
3. 定时器与外部中断结合实验：成功实现了按键控制LED灯闪烁频率。
单片机定时器及外部中断实验报告
单片机实验报告(二)实验名称：定时器及外部中断*名：**学号：*********班级：通信2班时间：2013.11南京理工大学紫金学院电光系一、实验目的1、学习定时/计数器的应用；2、学习外部中断技术的基本使用方法；3、学习中断处理程序的编程方法。
二、实验原理（1）以P1口作为输出口，定时器实现1s定时，实现显示数的1s加1，外部中断0键盘外接BUTTON，实现对显示数快速加1的控制。
（2）系统板上硬件连线把“单片机系统”A2区的J61接口的P1.0～P1.6端口与D1区的J52接口相连。
把“单片机系统”A2区的INT0端口用导线连接到D1区的KEY1端口上；三、实验内容利用定时器中断控制1s的输出，使用外部中断0使得显示的数加1. 程序如下：#include<reg51.h>#define uchar unsigned char#define uint unsigned intvoid delay(){uint x,y;for(x=100;x>0;x--)for(y=110;y>0;y--);}uchar m,flag;void main(){uchar a,b;TMOD=0x01;TH1=(65536-50000)/256;TL1=(65536-50000)%256;EX0=1; EX1=1; PX1=1; ET0=1; EA=1; 中断开启TR0=1;m=0; P1=0;while(1){while(flag==0); flag=0;if(m==100) m=0;m++;a=m/10;b=m+a*6;P1=b;}}void timer0() interrupt 1 using 0{uchar t;TH1=(65536-50000)/256;TL1=(65536-50000)%256;if(t<20) t++;else { flag=1; t=0; }}void exter0() interrupt 0 using 1{if(INT0==0) delay();if(INT0==0) flag=1;}void exter1() interrupt 2 using 2{if(INT1==0) delay();if(INT1==0) m=0;}将编译好的程序下载到仿真电路中四、小结与体会通过本次定时器中断实验，我对定时器的工作原理有了更加深入的理解，这也是建立在向同学请教的基础上。
单片机定时器的应用proteus仿真实验报告总结
单片机定时器的应用proteus仿真实验报告总结一、实验目的
本次实验旨在通过使用Proteus仿真软件，掌握单片机定时器的应用，了解定时器的工作原理和使用方法。
二、实验原理
单片机定时器是一种常用的计时和延时控制器，它可以在特定时间内
产生一个周期性的信号。
单片机定时器通常由一个计数器和一个比较
器组成。
计数器会不断计数，当计数值达到设定值后，比较器会发出
一个触发信号。
通过对比较器输出信号进行处理，可以实现各种延时
和周期性控制。
三、实验材料
1. Proteus仿真软件
2. 单片机模块
3. LED灯
4. 电阻
5. 电容
四、实验步骤
1. 打开Proteus软件，并新建一个电路图。
2. 在电路图中添加单片机模块、LED灯、电阻和电容等元件。
3. 连接电路图中各元件之间的线路。
4. 设置单片机定时器参数，并编写程序代码。
5. 进行仿真测试，并记录测试结果。
五、实验结果分析
在本次实验中，我们成功地使用了Proteus仿真软件进行了单片机定
时器的应用测试。
通过设置单片机定时器参数和编写程序代码，我们
成功地实现了对LED灯的周期性控制，达到了预期的效果。
六、实验总结
通过本次实验，我们深入了解了单片机定时器的工作原理和应用方法，并掌握了使用Proteus仿真软件进行单片机定时器测试的技能。
这对
于我们今后的学习和工作都具有很大的帮助。
单片机定时器计数器实验报告
文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.单片机定时器计数器实验报告篇一：单片机计数器实验报告篇一：单片机计数器实验报告计数器实验报告计数器实验报告㈠ 实验目的实验目的1. 学习单片机内部定时学习单片机内部定时//计数器的使用和编程方法；计数器的使用和编程方法；2. 2.进一步掌握中断处理程序的编程方法。
进一步掌握中断处理程序的编程方法。
㈡ 实验器材实验器材1. 2. 3. 4. 5.G6W 仿真器一台仿真器一台 MCS MCS —51实验板实验板 一台一台一台 PC PC 机 一台一台一台 电源 一台一台一台 信号发生器信号发生器 一台一台㈢ 实验内容及要求实验内容及要求8051内部定时计数器，按计数器模式和方式1工作，对P3.4P3.4（（T0T0）引脚进行计数，使用）引脚进行计数，使用8051的T1作定时器，作定时器，50ms 50ms中断一次，看T0内每50ms 来了多少脉冲，将计数值送显（通过LED 发光二极管8421码来表示），1秒后再次测试。
秒后再次测试。
㈣ 实验说明实验说明1. 本实验中内部计数器其计数器的作用，外部事件计数器脉冲由P3.4引入引入定时器T0T0。
单片机在每个机器周期采样一次输入波形，。
单片机在每个机器周期采样一次输入波形，因此单片机至少需要两个机器周期才能检测到一次跳变，这就要求被采样电平至少维持一个完整的机器周期，以保证电平在变化之前即被采样，同时这就决定了输入波形的频率不能超过机器周期频率。
能超过机器周期频率。
2. 2. 计数脉冲由信号发生器输入（从计数脉冲由信号发生器输入（从T0端接入）。
3. 计数值通过发光二极管显示，要求：显示两位，十位用L4L4～～L1的8421码表示，个位用L8L8～～L5的8421码表示码表示4. 将脉搏检查模块接入电路中，对脉搏进行计数，计算出每分钟脉搏跳动算出每分钟脉搏跳动次数并显示次数并显示㈤ 实验框图实验框图((见下页见下页) )程序源代码程序源代码 ORG 00000H LJMP MAIN ORG 00000H LJMP MAINORG 001BH AJMP MAIN1 MAIN:MOV SP,#60HMOV TMOD,#15H MOV 20H,#14H MOV TL1,#0B0H MOVTH1,#3CHMOV TL0,#00H;T0的中断入口地址的中断入口地址 ; ;设置T1做定时器做定时器,T0,T0做计数器,都于方式1工作工作 ; ;装入中断次数装入中断次数装入中断次数 ; ;装入计数值低装入计数值低8位 ;装入计数值高8位MOV TH0,#00HSETB TR1 ;启动定时器T1 SETB TR0 ;启动计数器T0SETB ET1 ;允许T1中断中断 SETB EA ; SETB EA ;允许CPU 中断中断 SJMP $; SJMP $;等待中断等待中断MAIN1: PUSH PSW PUSH ACC CLR TR0CLR TR1 MOV TL1,#0B0H MOV TH1,#3CHDJNZ 20H,RETUNT MOV 20H ,#14HSHOW: MOV R0,TH0 MOV R1,TL0MOV A,R1 MOV B,#0AH DIV ABMOV C,ACC.3MOV P1.0,C MOV C,ACC.2 MOV P1.1,C MOVC,ACC.1 MOV P1.2,C MOV C,ACC.0 MOV P1.3,CMOV A,B MOV C,ACC.3MOV P1.4,C MOV C,ACC.2 MOV P1.5,C MOV C,ACC.1 MOV P1.6,C MOV C,ACC.0MOV P1.7,C ;保护现场保护现场;装入计数值低8位;装入计数值高8位,50ms;,50ms;允许允许T1中断中断;未到1s,1s,继续计时继续计时继续计时 ;1s ;1s 到重新开始到重新开始;显示计数器T0的值的值;;读计数器当前值读计数器当前值 ; ;将计数值转为将计数值转为十进制十进制;显示部分，将A 中保存的十位赋给L0~L3 将B 中保存的各位转移到A 中 ;将个位的数字显示在将个位的数字显示在L4~L7上;RETUNT:MOV TL0,#00H;将计数器将计数器T0清零清零 MOV TH0,#00H MOV TH0,#00HSETB TR0SETB TR1POP ACCPOP PSWRETI ;中断返回中断返回在频率为1000HZ 时，时，L0~L7L0~L7显示为5050；频率为；频率为300HZ时，时，L0~L7L0~L7显示为1515，结果正确，程序可以正确运行。
51单片机定时器实验内容
51单片机定时器实验内容
51单片机定时器实验的内容可以根据不同的需求和目的进行调整，以下是
一些可能的实验内容：
1. 定时器初始化实验：实验目标是了解如何初始化51单片机的定时器，包括设置定时器的工作模式、计数值、初始值等。
实验中可以编写代码，让定时器在初始化后自动开始计时，并在达到指定时间后产生中断或输出信号。
2. 定时器中断实验：实验目标是了解如何使用51单片机的定时器中断功能，实现定时器在达到指定时间后自动触发中断，并在中断服务程序中执行特定的操作。
实验中可以编写代码，让定时器在达到指定时间后自动进入中断服务程序，并在其中执行特定的操作，如点亮LED灯等。
3. 定时器PWM输出实验：实验目标是了解如何使用51单片机的定时器PWM输出功能，实现定时器输出PWM波形。
实验中可以编写代码，让定时器输出不同占空比的PWM波形，并通过调整占空比来控制LED灯的亮
度等。
4. 定时器与外部事件同步实验：实验目标是了解如何使用51单片机的定时器与外部事件同步，实现定时器在外部事件发生时自动开始计时或停止计时。
实验中可以编写代码，让定时器在外部事件发生时自动开始计时或停止计时，并在达到指定时间后执行特定的操作。
以上是一些常见的51单片机定时器实验内容，通过这些实验可以深入了解51单片机的定时器工作原理和用法，并提高编程技能和硬件控制能力。
单片机定时器实训报告
一、实训背景随着电子技术的不断发展，单片机作为嵌入式系统中的核心部件，得到了广泛应用。
定时器作为单片机的重要功能模块，能够实现定时、计数等功能，是单片机应用系统设计的关键技术之一。
为了提高学生的单片机应用能力，本次实训选取了基于51单片机的定时器应用作为实训内容。
二、实训目的1. 掌握51单片机定时器的基本原理和工作方式；2. 学会使用定时器实现定时、计数等功能；3. 培养学生动手实践能力和解决实际问题的能力；4. 提高学生对单片机应用系统的设计水平。
三、实训内容本次实训主要涉及以下内容：1. 51单片机定时器原理及工作方式；2. 定时器初始化编程；3. 定时器中断编程；4. 定时器应用实例：LED流水灯控制。
四、实训步骤1. 学习51单片机定时器原理及工作方式，掌握定时器的工作模式、定时器计数范围等参数；2. 编写定时器初始化程序，包括定时器模式选择、计数初值设置等；3. 编写定时器中断服务程序，实现定时功能；4. 编写LED流水灯控制程序，实现定时器中断触发LED流水灯效果；5. 将程序烧录到单片机中，进行实验验证。
五、实训结果与分析1. 定时器初始化编程：根据实训要求，设置了定时器模式、计数初值等参数，实现了定时器定时功能；2. 定时器中断编程：编写了定时器中断服务程序，实现了定时器中断触发功能；3. LED流水灯控制：通过定时器中断触发，实现了LED流水灯效果，验证了定时器应用实例的正确性。
在实训过程中，遇到以下问题及解决方法：1. 定时器计数初值设置错误：通过查阅资料，了解了定时器计数初值的计算方法，正确设置了计数初值；2. 定时器中断服务程序编写错误：通过分析程序，发现中断服务程序中存在逻辑错误，修改后程序运行正常。
六、实训心得通过本次实训，我深刻认识到以下内容：1. 定时器在单片机应用系统中的重要作用，掌握了定时器的基本原理和工作方式；2. 编程过程中，要注重代码的可读性和可维护性，提高编程效率；3. 在遇到问题时，要善于查阅资料，分析问题原因，并采取有效措施解决问题；4. 实训过程中，要注重理论与实践相结合，提高动手实践能力。
单片机定时器实验报告
单片机定时器实验报告单片机定时器实验报告概述：单片机是一种集成电路，具有微处理器核心，用于控制和执行各种任务。
在嵌入式系统中，单片机的定时器是一个重要的组件，用于生成精确的时间延迟和周期性的信号。
本实验旨在通过使用单片机的定时器模块，学习和掌握定时器的基本原理和应用。
实验目的：1. 理解单片机定时器的工作原理；2. 掌握定时器的基本配置和使用方法；3. 实现定时器产生精确的时间延迟和周期性的信号。
实验器材：1. 单片机开发板；2. USB数据线；3. 电脑。
实验步骤：1. 连接单片机开发板和电脑，确保开发板与电脑正常通信；2. 打开开发板的开发环境软件，创建一个新的工程；3. 在工程中选择定时器模块，并进行基本配置，如选择定时器模式、预分频系数等；4. 编写程序代码，实现定时器功能。
可以选择定时产生一个精确的时间延迟，或者产生一个周期性的信号；5. 将程序代码下载到单片机开发板中，并运行程序；6. 观察实验结果，验证定时器的工作是否符合预期。
实验结果：经过实验，我们成功实现了单片机定时器的功能。
通过设置定时器的工作模式和预分频系数，我们可以生成精确的时间延迟和周期性的信号。
实验结果与预期一致，证明了定时器的可靠性和准确性。
实验总结：通过本次实验，我们深入了解了单片机定时器的原理和应用。
定时器作为嵌入式系统中的重要组件，具有广泛的应用前景。
掌握定时器的基本配置和使用方法，对于开发嵌入式系统和实现各种功能非常重要。
通过实验，我们不仅学到了理论知识，还掌握了实际操作的技巧和经验。
然而，单片机定时器的应用不仅仅局限于时间延迟和周期性信号的生成。
在实际工程中，定时器还可以用于测量脉冲宽度、频率计数、PWM波形生成等。
因此，我们在以后的学习和工作中，应该进一步探索和应用定时器的其他功能，以满足不同场景下的需求。
总之，单片机定时器是嵌入式系统中不可或缺的组件之一。
通过本次实验，我们对定时器的原理和应用有了更深入的了解。
单片机实验二 定时器实验程序
sbit L3=P0^7;
unsigned char keynum;
unsigned int lasttime=100;
bit bset=0;
unsigned char keyscan();
void display();
unsigned char getkey();
void set();
code unsigned char table[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71};
sbit H1=P3^6;
sbit H2=P3^7;
sbit L1=P0^5;
void main()
{
TMOD=0X01;
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
TR0=1;
ET0=1;
EA=1;
P1M1=0x00;
P1M0=0xff;
while(1)
{
keynum=keyscan();
display();
set();
}
}
void timer0() interrupt 1
{
P1=0X00;
W1=1;
W2=0;W3=1;W4=1;
P1=table[(unsigned char)(lasttime%1000/100)]|a;
}
else if(ct1<60)
{
P1=0X00;
W2=1;
W3=0;W4=1;W1=1;
P1=table[(unsigned char)(lasttime%1000%100/10)]|a;
实验二 单片机定时器计数器编程
实验二单片机定时器/计数器编程一、实验目的1、掌握单片机定时器/计数器的工作方式；2、掌握单片机定时器/计数器的编程方法。
二、实验内容1、学习单片机定时器/计数器的工作方式、初始化以及应用等；2、利用单片机定时器/计数器编写程序驱动开发板上的LED灯按一定规律工作。
基本要求：利用定时器1控制LEDB闪烁，闪烁频率为2Hz。
提高要求：读懂教材定时器/计数器的应用实例4和5，在实验室开发板上采用分模块设计的方法编程实现以下两个任务之一：1、控制LEDB闪烁，2.5秒一个周期，亮0.5s，灭2s，周而复始。
2、将教材例5对P1.0和P1.1的控制，改为对LEDB和LEDG的控制，时序不变。
三、实验设备1、STC单片机开发板；2、PC机以及串口线。
四、实验分析及关键代码（1）利用定时器1控制LEDB闪烁，闪烁频率为2Hz。
实验分析：控制LEDB闪烁，频率为2Hz，即0.5s。
解决思路：定时器工作方式选0x01，计数器初值为（65536-50000），循环10次即为0.5s。
代码如下：#include<reg51.h>#define uchar unsigned char sbit A=P2^4;uchar i=0;void main (){TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TR0=1;while(1){while(TF0){TF0=0;TH0=(65536-50000)/256;TL0=(65536-50000)%256;i++;if(i==10){A=!A;i=0;}}}}（2）控制LEDB闪烁，2.5秒一个周期，亮0.5s，灭2s，周而复始。
解决思路：设置两个循环，计数器初值设为（65536-50000），亮灯循环10次，灭灯循环40次。
代码如下：#include<reg51.h>#define uchar unsigned charsbit A=P2^4;uchar i=0;void main (){TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TR0=1;while(1){while(TF0){TF0=0;TH0=(65536-50000)/256;TL0=(65536-50000)%256;i++;if(i==10){A=1;}if(i==50){A=0;i=0;}}}}五、实验总结对软件及计数器的操作及代码不太熟悉，多次查询课本及上网查找资料后懂得计数器工作方式及计数操作，其他问题迎刃而解。
单片机定时器-计数器实验总结
单片机定时器-计数器实验总结单片机定时器/计数器实验总结篇一：单片机实验之定时器计数器应用实验一一、实验目的1、掌握定时器/计数器定时功能的使用方法。
2、掌握定时器/计数器的中断、查询使用方法。
3、掌握Prteus软件与Keil软件的使用方法。
4、掌握单片机系统的硬件和软件设计方法。
二、设计要求1、用Prteus软件画出电路原理图，单片机的定时器/计数器以查询方式工作，在P1.0口线上产生周期为200μS的连续方波，在P1.0口线上接示波器观察波形。
2、用Prteus软件画出电路原理图，单片机的定时器/计数器以中断方式工作，在P1.1口线上产生周期为240μS的连续方波，在P1.1口线上接示波器观察波形。
三、电路原理图六、实验总结通过这次实验，对定时器/计数器的查询工作方式有了比较深刻的理解，并能熟练运用。
掌握定时器/计数器的中断、查询使用方法。
对于思考题能够运用三种不同思路进行编程。
七、思考题1、在P1.0口线上产生周期为500微秒，占空比为2：5的连续矩形波。
答：程序见程序清单。
四、实验程序流程框图和程序清单1、以查询方式工作，在P1.0 RG 0000H START: LJMP MAIN RG 0100H MAIN: MV IE, #00H MV TMD, #02H MV TH0, #9CH MV TL0, #9CH SETB TR0 LP: JNB TF0, LP CLR TF0 CPL P1.0 AJMP LP END2、以中断方式工作，在P1.1 RG 0000H START: LJMP MAIN RG 000BH LJMP TTC0 RG 0100H MAIN: MV TMD, #02H MV TH0, #88H MV TL0, #88H SETB EA SETB ET0 SETB TR0 HERE: LJMP HERE RG 0200H TTC0: CPL P1.1 RETI END3、在P1.0口线上产生周期为500微秒，占空比为2：5的连续矩形波 RG 0000H START: LJMP MAIN RG 0100H MAIN: MV IE, #00H MV TMD, #20H MV TH1, #38H MV TL1, #38H MV TH0, #0F6H MV TL0, #14H LP1: SETB TR1 LP2: JNB TF1, LP2 CLR TF1 CLR TR1 CPL P1.0 SETB TR0 LP3: JNB TF0, LP3 MV TH0, #0F6H MV TL0, #14H CLR TF0 CLR TR0 CPL P1.0 LJMP LP1 END RG 0000H START: LJMP MAIN RG 0100H MAIN: MV IE, #00H MV TMD, #20H MV TH1, #38H MV TL1, #38H MV TH0, #0F0H MV TL0, #0CH SETB TR0 LP1: SETB TR1 LP2: JNB TF1, LP2 CLR TF1 CLR TR1 CPL P1.0 SETB TR0 LP3: JNB TF0, LP3 CLR TF0 MV TH0, #0F0H MV TL0, #0CH CPL P1.0 LJMP LP1 END RG 0000H START: LJMP MAIN RG 0100H MAIN: MV IE, #00H MV TMD, #00H LP1: MV TH1, #0F9H MV TL1, #18H SETB TR1 LP2: JNB TF1, LP2 CLR TF1 CPL P1.0 MV TH1, #0F6H MV TL1, #14H LP3: JNB TF1, LP3 CLR TF1 CPL P1.0 LJMP LP1 END五、实验结果（波形图）篇二：单片机实验-定时器计数器应用实验一定时器/计数器应用实验一一、实验目的和要求1、掌握定时器/计数器定时功能的使用方法。
单片机实验定时器 Timer AB
单片机原理实验报告学生姓名所在班级实验日期实验组成员实验成绩2014.5.15实验三、定时器Timer A/B【实验目的】1. 熟悉μ’nSP™IDE集成开发环境的使用方法；1. 通过实验熟悉定时器Timer A/B 的工作原理。
2. 掌握预置数单元P_TimerA/B_Data 和定时控制单元P_TimerA/B_Ctrl 的设置方法3. 掌握定时器Timer A/B 的编程方法。
【实验设备】1. 装有Windows 系统和µ’nSP™ IDE 集成开发环境的PC 机一台，µ’nSP™十六位单片机实验箱一个，示波器一台。
2. 本实验用到的实验箱硬件模块为：SPCE061A 核心及周边电路模块（包含32 个I/O 口），发光二极管电路模块。
【实验要求】1. 编程要求：编写一个汇编语言程序。
2. 实现功能：设置不同的计数初值、不同的占空比和不同的时钟源，IOB8 同时和一个发光二极管和示波器连接，用户可以通过观察二极管点亮的持续时间和熄灭持续的时间，通过示波器观察信号波形的占空比变化和频率。
3. 实验现象：计数初值不同、占空比不同、时钟源不同，发光二极管的亮灭状态变化就不同。
【实验原理】TimerA 和TimerB 定时器启动后，在预置数单元P_TimerA_Data 或P_TimerB_Data 内置入一个计数初值N 后，在所选的时钟源频率下开始向计数增加的方向计数N+1，N+2，……FFFEH，当计数到FFFFH 后，再来一个计数时钟则溢出到0000H，这时的计数时间为（FFFF-N）*1/（TimerA 或者TimerB 的时钟源频率）。
比如，当启动TimerA 定时器后，TimerA 时钟源频率选择为1024Hz，计数初值设置为0xF7FF，则它的计数时间为（FFFF-F7FF）*1/1024=2s。
产生溢出时，一方面，如果已经打开TimerA 或者TimerB中断，会产生中断请求信号TA_TimeOut_INT 或TB_TimeOut_INT，被CPU 响应后执行相应的中断服务程序。
C单片机定时器及数码管控制实验报告
C单片机定时器及数码管控制实验报告一、实验目的：1.理解单片机的定时器的工作原理和使用方法；2.掌握单片机控制数码管显示的方法；3.综合运用单片机定时器和数码管控制来实现对时间的计时功能。
二、实验器材：1.STC89C52单片机开发板；2.4位数码管；3.相关电源电缆；4.相关串口连接线；5.PC机。
三、实验原理：1.定时器的工作原理：定时器是单片机中的一个重要模块，它可以用来产生一定时间间隔的定时中断。
在STC89C52单片机中，有两个可编程定时器，分别是Timer0和Timer1、定时器的工作方式有两种：定时器工作模式和计数器工作模式。
通过设定定时器的工作模式、预分频系数以及计数初值，可以实现定时中断。
2.数码管的控制原理：数码管是一种常见的数码显示器材，一般由多个LED组成，通过对LED的开关控制来实现不同数字的显示。
使用单片机控制数码管可以实现数字的动态显示。
通常使用行扫描和列驱动两种方法来控制数码管的显示。
在本实验中，我们使用列驱动的方法来控制数码管的显示。
3.单片机定时器和数码管控制实验的原理流程：（1）初始化定时器设置，包括设定工作模式、预分频系数和计数初值。
（2）初始化数码管连接引脚，并将引脚置为输出状态。
（3）在定时器中断中，通过改变数码管显示的值来实现时间的动态显示。
四、实验步骤：1.硬件连线将STC89C52单片机开发板上的P0口连接到4位数码管的输入口，共7根线。
其中6根线对应4位数码管的6个段输入，另外1根线连接到4位数码管的控制端，用于控制数码管的选通位。
2.软件编程（1）定义头文件和端口变量#include <reg52.h>#define uint unsigned int#define uchar unsigned charsbit DIG1=P0^0; // 数码管第1位sbit DIG2=P0^1; // 数码管第2位sbit DIG3=P0^2; // 数码管第3位sbit DIG4=P0^3; // 数码管第4位sbit DULA=P0^4; // 数码管段选sbit WELA=P0^5; // 数码管位选uchar code ledData[16]={ // 共阳数码管动态显示数值表，共16个字符0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};（2）初始化函数void Init_Timer0(void) // 初始化定时器0TMOD，=0x01;//设定为定时器模式，工作模式1TH0=0xfc; // 给定初值，定时1msTL0=0x18;ET0=1;//打开定时器0中断TR0=1;//启动定时器0void Init_Timer1(void) // 初始化定时器1TMOD，=0x10;//设定为定时器模式，工作模式1TH1=0xf8; // 给定初值，定时10msTL1=0xcc;ET1=1;//打开定时器1中断TR1=1;//启动定时器1（3）定时器中断函数void Timer0Interrupt( interrupt 1 // 计时定时器中断函数static uchar count=0;TH0=0xfc;TL0=0x18;count++;if(count>=1000) // 1秒到count=0;LED_Place=0; // 置位数码管位置Digit_Index++; // 下一个要显示的数字if(Digit_Index>=8)Digit_Index=0;}if(LED_Place==1) // 第2位数码管LEDX=ledData[N%10];DIG2=0;DIG1=1;//第2位数码管显示}else if(LED_Place==2) // 第3位数码管LEDX=ledData[N/10%10];DIG3=0;DIG2=1;//第3位数码管显示}else if(LED_Place==3) // 第4位数码管LEDX=ledData[N/100%10];DIG4=0;DIG3=1;//第4位数码管显示}else // 第1位数码管LEDX=ledData[N/1000%10];DIG1=0;DIG4=1;//第1位数码管显示}}（4）主函数void mainInit_Timer0(; // 初始化定时器0Init_Timer1(; // 初始化定时器1EA=1;//全局中断使能while(1)//主函数其他处理}五、实验效果：经过上述步骤的硬件连接和软件编程，当单片机开始运行后，数码管将开始显示时间。
定时计数器实验-单片机
单片机实验报告G A T EC /TM 1M 0G A T EC /TM 1M 0TH1TL1TH0TL0T1方式T1引脚T0引脚机器周期脉冲内部总线TMODTCON 外部中断相关位T F 1T R 1T F 0T R 0实验五 定时/计数器实验一、实验目的1．学习8051内部定时/计数器的工作原理及编程方法； 2．掌握定时/计数器外扩中断的方法。
二、实验原理8051单片机有2个16位的定时/计数器：定时器0（T0）和定时器1（T1）。
它们都有定时器或事件计数的功能，可用于定时控制、延时、对外部事件计数和检测等场合。
T0由2个特殊功能寄存器TH0和TL0构成，T1则由TH1和TL1构成。
作计数器时，通过引脚T0（P3.4）和T1（P3.5）对外部脉冲信号计数，当输入脉冲信号从1到0的负跳变时，计数器就自动加1。
计数的最高频率一般为振荡频率的1/24。
定时/计数器的结构：定时/计数器的实质是加1计数器（16位），由高8位和低8位两个寄存器组成。
TMOD 是定时/计数器的工作方式寄存器，确定工作方式和功能；TCON 是控制寄存器，控制T0、T1的启动和停止及设置溢出标志。
计数器初值的计算：设计数器的最大计数值为M(根据不同工作方式，M 可以是213、216或28)，则计算初值X的公式如下：X=M-要求的计数值（十六进制数）定时器初值的计算：在定时器模式下，计数器由单片机主脉冲fosc经12分频后计数。
因此，定时器定时初值计算公式：X=M-(要求的定时值)/(12/fosc)80C51单片机定时/计数器的工作由两个特殊功能寄存器控制。
TMOD用于设置其工作方式；TCON用于控制其启动和中断申请。
❖工作方式寄存器TMOD：工作方式寄存器TMOD用于设置定时/计数器的工作方式，低四位用于T0，高四位用于T1。
其格式如下：GATE：门控位。
GATE＝0时，只要用软件使TCON中的TR0或TR1为1，就可以启动定时/计数器工作；GATA＝1时，要用软件使TR0或TR1为1，同时外部中断引脚或也为高电平时，才能启动定时/计数器工作。
单片机 实验三中断及定时器实验
实验三:中断及定时器实验一、实验目的：1、弄清中断的概念、基本原理，掌握中断技术的应用2、了解中断初始化的方法，中断向量安装和中断服务子程序的设计方法。
3、了解定时/计数器的工作原理及MCS51单片机的定时器内部结构4、掌握时间常数计算方法5、掌握定时器初始化方法和定时中断程序设计方法二、实验内容：定时器实验1、这个是一个电子钟走时程序，利用定时器T0产生50ms中断，中断计数器中断20次为1秒，利用秒信号进行电子钟计时。
先读懂下面程序段，然后编辑、编译程序,并在伟福仿真器上模拟调试该程序。
程序清单如下：COUNT EQU 7FHCOUNT1 EQU 7EHS_MEM EQU 73HM_MEM EQU 72HH_MEM EQU 71HORG 0000HLJMP MAINORG 000BHLJMP INT_T0 ；“*1”MAIN: MOV SP,#2FHMOV TMOD,#BMOV TH0,#03CH ；50毫秒中断时间常数MOV TL0,#0BHMOV IE,#B ；开放T0MOV IP,#0MOV S_MEM,#0MOV M_MEM,#0MOV H_MEM,#0MOV COUNT,#20SETB TR0;______________________________________________________ W AIT：NOPSJMP W AITINT_T0: MOV TL0,#0BHMOV TH0,#3CHDJNZ COUNT,EXT_T0MOV COUNT,#20 ;恢复中断计数器INC S_MEM ；“*2”MOV A,S_MEMCJNE A,60,EXT_T0MOV S_MEM,#0INC M_MEMMOV A,M_MEMCJNE A,#60,EXT_T0MOV M_MEM,#0INC H_MEMMOV A,H_MEMCJNE A,#13,EXT_T0MOV H_MEM,#0EXT_T0: RETI2、按下列要求修改程序或回答问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三单片机内部定时器应用实验目的1、理解单片机内部定时器的工作原理及使用方法2、了解单片机定时中断程序的编写和调试方法3、掌握定时器的基本使用方法实验仪器单片机开发板、万利仿真机、稳压电源、计算机实验原理1、单片机定时器的工原理MCS-51 单片机内部有两个16 位可编程的定时器/计数器T0 和T1。
它们即可用作定时器方式，又可用作计数器方式。
其中T0 由TH0 和TL0 计数器构成；T1 由TH1 和TL1 计数器构成。
|工作于定时器方式时，通过对机器周期（新型51单片机可以对振荡周期计数）的计数，即每一个机器周期定时器加1，来实现定时。
故系统晶振频率直接影响定时时间。
如果晶振频率为12MHZ，则定时器每隔（1/12MHZ）×12=1us 加1。
工作于计数器方式时，对或管脚的负跳变（1→0）计数。
它在每个机器周期的S5P2 时采样外部输入，当采样值在这个机器周期为高，在下一个机器周期为低时，计数器加1。
因此需要两个机器周期来识别一个有效跳变，故最高计数频率为晶振频率的1/24。
特殊功能寄存器TMOD 用于定时器/计数器的方式控制。
高4 位用于设置T1，低4 位用于设置T0。
如图4-7所示。
图4-7 定时器模式控制字格式{TCON 寄存器用于定时器的计数控制和中断标志。
如图4-8所示。
图4-8 定时控制寄存器数据格式编写程序控制这两个寄存器就可以控制定时器的运行方式。
单片机内部定时器/计数器的使用，简而概之：（1）如需用中断，则将EA和相关中断控制位置1；（2）根据需要设置工作方式，即对TMOD设置；（3）然后启动计数，即对TR0或TR1置1。
（4）如使用中断，则计数溢出后硬件会自动转入中断入口地址；如使用查询，则必须对溢出中断标志位TF0或TF1进行判断。
2、 用定时器编写一个秒计时器(假设系统使用的晶振频率为12MH Z ，即每个机器周期为1us 。
如使用方式1，则定时时间最长是216×1us=65536us=，小于1s 。
故必须设置一个软件计数单元，即假设定时器定时中断时间为50ms ，则必须定时中断20次才达到1s 并对秒计时单元加1，20即为软件计数次数。
最后再把秒计时单元的值转成显示数码送显示缓冲区。
？^图4-9 定时器应用程序流程图 |实验内容1、单片机定时器秒计时器LEDCLK BIT ;LEDDIN BIT ;LEDDATA DATA P0;DSEG AT 30Hdispbuf: ds 8;显示缓冲区timetick: ds 1second: ds 1(minute: ds 1hour: ds 1TIMECOUNT EQU 50000CSEG at 0000HSJMP MAINORG 000BHLJMP P_T0ORG 0030;中断服务程序P_T0:PUSH PSW!PUSH ACCPUSH DPHPUSH DPLMOV TH0,#(65535-TIMECOUNT)/256MOV TL0,#(65535-TIMECOUNT)MOD 256SETB RS0;后面所使用的R0~r7DJNZ timetick,P_T02MOV timetick,#20INC second; cjne second,#60,P_T01、; MOV SECOND,#0; inc minute;P_T01: MOV A,secondMOV B,#100DIV ABMOV R0,#dispbuf+2MOV @R0,ADEC R0MOV A,BMOV B,#10.DIV ABMOV @R0,ADEC R0MOV @R0,BP_T02: CLR RS0POP DPLPOP DPHPOP ACCPOP PSWRETI》MAIN:mov sp,#60hMOV dispbuf,#0MOV dispbuf+1,#0MOV dispbuf+2,#0MOV dispbuf+3,#0MOV dispbuf+4,#0MOV dispbuf+5,#0MOV dispbuf+6,#0MOV dispbuf+7,#0-MOV TH0,#(65535-TIMECOUNT)/256;3CAFMOV TL0,#(65535-TIMECOUNT)MOD 256;MOV TMOD,#01H;设定定时器的工作方式SETB ET0;允许T0溢出中断SETB TR0;启动t0SETB EA;开启总中断MAIN1:ACALL DISPSJMP MAIN1DISP:…MOV R6,#8MOV R0,#dispbufCLR LEDCLKCLR LEDDINNOPDISP1: SETB LEDCLKMOV A,@R0MOV DPTR,#LEDTABMOVC A,@A+DPTRMOV LEDDATA,A;；MOV R7,#5ACALL DelayNmsINC R0SETB LEDDINCLR LEDCLKDJNZ R6,DISP1RET; 大延时DelayNms:D1: ACALL Delay1msDJNZ R7,D1@RET; 延时子程序Delay1ms:push 07mov R7,#250delay1:NOPNOPDJNZ R7,delay1POP 07RET$LEDTAB:DB 03H,9FH,25H,0DH;0,1,2,3DB 99H,49H,41H,1FH;4,5,6,7DB 01H,09H,11H,0C1H;8,9,A,BDB 63H,85H,61H,71H;C,D,E,FEND2、修改上面的程序，设计一个N秒倒计时器（N为学号后两位）。
倒计时时间到后，重新开始计时。
LEDCLK BIT ;LEDDIN BIT ;LEDDATA DATA P0;.DSEG AT 30Hdispbuf: ds 8;显示缓冲区timetick: ds 1second: ds 1minute: ds 1hour: ds 1TIMECOUNT EQU 50000CSEG at 0000HSJMP MAINORG 000BH'LJMP P_T0ORG 0030H;中断服务程序P_T0:PUSH PSWPUSH ACCPUSH DPHPUSH DPLMOV TH0,#(65535-TIMECOUNT)/256MOV TL0,#(65535-TIMECOUNT)MOD 256SETB RS0;后面所使用的R0~r7\DJNZ timetick,P_T01MOV timetick,#20dec secondMOV A,secondCJNE A,#00,P_T01MOV SECOND,#33P_T01: MOV A,secondMOV B,#100!DIV ABMOV R0,#dispbuf+2MOV @R0,ADEC R0MOV A,BMOV B,#10DIV ABMOV @R0,ADEC R0MOV @R0,B。
CLR RS0POP DPLPOP DPHPOP ACCPOP PSWRETIMAIN:mov sp,#60hMOV dispbuf,#0MOV dispbuf+1,#0~MOV dispbuf+2,#0MOV dispbuf+3,#0MOV dispbuf+4,#0MOV dispbuf+5,#0MOV dispbuf+6,#0MOV dispbuf+7,#0mov timetick,#20mov second,#33MOV TH0,#(65535-TIMECOUNT)/256;3CAFMOV TL0,#(65535-TIMECOUNT)MOD 256;（MOV TMOD,#01HSETB ET0;允许T0溢出中断SETB TR0;启动t0SETB EA;开启总中断MAIN1:ACALL DISPSJMP MAIN1DISP:MOV R6,#8MOV R0,#dispbuf·CLR LEDCLKCLR LEDDINNOPDISP1: SETB LEDCLKMOV A,@R0MOV DPTR,#LEDTABMOVC A,@A+DPTRMOV LEDDATA,A;MOV R7,#5ACALL DelayNms￥INC R0SETB LEDDINCLR LEDCLKDJNZ R6,DISP1RET; 大延时DelayNms:D1: ACALL Delay1msDJNZ R7,D1RET; 延时子程序Delay1ms:《push 07mov R7,#250delay1:NOPNOPDJNZ R7,delay1POP 07RETLEDTAB: DB 03H,9FH,25H,0DH;0,1,2,3DB 99H,49H,41H,1FH;4,5,6,7、DB 01H,09H,11H,0C1H;8,9,A,BDB 63H,85H,61H,71H;C,D,E,F END思考题1、在实验程序基础上编写一个24小时计时时钟。
LEDCLK BIT ;LEDDIN BIT ;LEDDATA DATA P0;DSEG AT 30Hdispbuf: ds 8;显示缓冲区|timetick: ds 1second: ds 1minute: ds 1hour: ds 1TIMECOUNT EQU 50000CSEG at 0000HSJMP MAINORG 000BHLJMP P_T0ORG 0030H;中断服务程序~P_T0:PUSH PSWPUSH ACCPUSH DPHPUSH DPLMOV TH0,#(65535-TIMECOUNT)/256MOV TL0,#(65535-TIMECOUNT)MOD 256SETB RS0;后面所使用的R0~r7DJNZ timetick,P_T02MOV timetick,#20~INC secondMOV A,secondCJNE A,#60,P_T01;秒MOV SECOND,#0inc minute;MOV A,minute；分CJNE A,#60,P-T01INC HOUR；时MOV A,HOURCJNE A,#12,P-T01）MOV HOUR,#0P_T01: MOV A,secondMOV B,#100DIV ABMOV R0,#dispbuf+2MOV @R0,ADEC R0MOV A,BMOV B,#10DIV AB!MOV @R0,ADEC R0MOV @R0,BP_T02: CLR RS0POP DPLPOP DPHPOP ACCPOP PSWRETIMAIN:&mov sp,#60hMOV dispbuf,#0MOV dispbuf+1,#0MOV dispbuf+2,#0MOV dispbuf+3,#0MOV dispbuf+4,#0MOV dispbuf+5,#0MOV dispbuf+6,#0MOV dispbuf+7,#0MOV TH0,#(65535-TIMECOUNT)/256;3CAF 《MOV TL0,#(65535-TIMECOUNT)MOD 256;MOV TMOD,#01H;设定定时器的工作方式SETB ET0;允许T0溢出中断SETB TR0;启动t0SETB EA;开启总中断MAIN1:ACALL DISPSJMP MAIN1DISP:MOV R6,#8;MOV R0,#dispbufCLR LEDCLKCLR LEDDINNOPDISP1: SETB LEDCLKMOV A,@R0MOV DPTR,#LEDTABMOVC A,@A+DPTRMOV LEDDATA,A;MOV R7,#5ACALL DelayNmsINC R0SETB LEDDINCLR LEDCLKDJNZ R6,DISP1RET; 大延时DelayNms:D1: ACALL Delay1msDJNZ R7,D1RET; 延时子程序Delay1ms:push 07mov R7,#250delay1:NOPNOPDJNZ R7,delay1POP 07RETLEDTAB: DB 03H,9FH,25H,0DH;0,1,2,3DB 99H,49H,41H,1FH;4,5,6,7DB 01H,09H,11H,0C1H;8,9,A,BDB 63H,85H,61H,71H;C,D,E,FEND2、说说把显示程序放在主程序和定时中断程序的优缺点。
