第三讲绘制轮廓图——手柄打印本页本讲简介“轮廓图”是一种用于表达零件平面结构的图形，是一种常用的图形表达方式。

在绘制此类图形结构时，一般需要注意零件各轮廓之间的结构形态和相互衔接关系，以便采用相对应的制图工具和绘制技法。

这一讲我们将综合应用“圆与相切圆的绘制功能”、“对象的偏移复制功能”以及“图线的修剪延伸功能”等，绘制手柄零件的主体轮廓图。

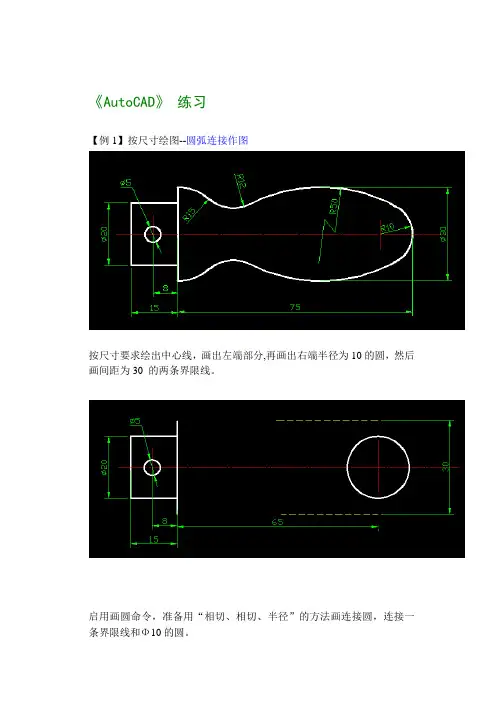

同时学习以下主要内容：圆与相切圆画构造线偏移图形镜像图形修剪图形主讲内容本讲内容分6节，主讲内容如下：第1节绘制轮廓图——手柄一般情况下，零件的表面轮廓形态，多通过一些不规则的线、圆、相切弧等元素进行体现的，而对于“线、圆”结构轮廓，使用相应的线圆绘制工具很容易就能表达出来；而对于“相切弧”结构轮廓，有一定的绘制难度，它是绘制“轮廓图”的重点和难点，通常使用的解决办法就是绘制相切圆，然后再对其进行修剪和完善。

操作步骤：1.以“无样板打开—公制”方式快速创建一张空白文件。

2.执行【图形界限】命令，设置图形的作图区域为“120x90”。

命令: '_limits// Enter//120,90 Enter“120x90”指的是作图区域的水平长度为120个绘图单位，垂直长度为90个绘图单位。

3.单击【视图】菜单中的【缩放】/【全部】命令，将作图区域最大化显示。

4.执行【构造线】命令，绘制水平和垂直的构造线，作为辅助线。

命令: _xline//h Enter，激活“水平”选项//在适当位置单击左键，拾取一点// Enter，结束命令。

// Enter，重复执行命令//v Enter，激活“垂直”选项//在适当位置拾取一点// Enter，结束命令。

5.执行【偏移】命令，将垂直构造线分别向右偏移复制7.5、15和90个绘图单位。

命令: _offset//7.5 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//15 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//90 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令，偏移结果如图3-1所示。

图3-1 偏移垂直构造线在系统默认设置下，敲击键盘上的Enter键，可以重复执行上一个命令。

6.执行【直线】命令，以图3-1所示的交点A作为起点，绘制手柄左侧的轮廓线。

命令: _line//捕捉图3-1所示的交点A//@0,10 Enter//@15,0 Enter// Enter，完成绘制7.激活【圆】命令，分别以上图3-1所示的交点B点和交点C点为圆心，绘制半径为2.5和15的圆。

具体操作如下：命令: _circle//捕捉上图3-1所示的交点B//2.5 Enter//Enter，重复执行命令//捕捉上图3-1所示的交点C//15 Enter，绘制结果如图3-2所示。

图3-2 绘制圆8.执行【偏移】命令，将最右侧的垂直构造成线向左偏移10个绘图单位，将水平构造成线向上偏移15个绘图单位，偏移结果如图3-3所示。

图3-3 偏移构造线9.执行【圆】命令，分别绘制半径为10的圆和半径为50的相切圆。

命令: _circle//捕捉图3-3所示的交点O//10 Enter// Enter，重复执行画圆命令//t Enter，激活相切圆选项功能//在刚绘制的圆右上侧单击左键，拾取第一个切点//在最上侧的水平构造线上单击左键，拾取第二个切点//50 Enter，结束命令，绘制结果如图3-4所示。

图3-4 绘制结果10.执行【相切、相切、半径】命令，分别以半径为50和15的两个圆作为相切对象，绘制半径为12的相切圆。

命令: _circle//在半径为15的圆的右上侧单击左键//在半径为50的圆的左上侧单击左键//12 Enter，结束命令，绘制结果如图3-5所示。

图3-5 绘制相切圆11.使用【删除】命令，将图3-6所示的虚线显示的构线删除。

图3-6 删除构造线12.执行【修剪】命令，分别以半径为50和15的两个圆作为修剪边，修剪掉位于边界上部的构造线和圆弧。

命令: _trim//选择半径为15的圆，作为修剪边界//选择半径为50的圆，作为修剪边界// Enter，结束选择//在修剪边界的上侧单击垂直构造成线//在修剪边界的上侧单击半径为12的圆// Enter，结束命令，修剪结果如图3-7所示。

图3-7 修剪结果13.敲击Enter键，重复【修剪】命令，以半径为10的圆和上步修剪所产生的圆弧作为剪切边界，修剪半径为50的大圆，修剪结果如图3-8所示。

图3-8 修剪大圆14.重复【修剪】命令，以半径为50的圆弧和水平构造线作为剪切边界，修剪半径为10的小圆和左侧的垂直构造线，修剪结果如图3-9所示。

图3-9 修剪小圆和垂直构造线15.重复【修剪】命令，以半径为12的圆弧和垂直构造线作为剪切边界，修剪半径为15圆，修剪结果如图3-10所示。

图3-10 修剪半径为15的圆16.执行【镜像】命令，将构造线上侧的轮廓线进行镜像复制。

命令: _mirror//选择水平构造成线上侧的手柄轮廓线// Enter，结束对象的选择//捕捉图3-11所示的端点图3-11 定痊第一镜像点//捕捉圆的圆心// Enter，结束命令，镜像结果如图3-12所示。

图3-12 镜像结果17.加载一种名为“CENTER2”的线型，同时将此线型设置为当前线型，并修改线型比例参数，如图3-13所示。

图3-13 加载线型18.在颜色控制列表设置当前颜色为“红色”。

19.删除水平构造线，然后使用画线命令，配合捕捉与追踪功能，绘制如图3-14所示的两条直线作为图形中心线。

图3-14 绘制中心线20.最后使用【保存】命令将图形命名存储为“绘制手柄轮廓图.dwg”。

第2节圆与相切圆“圆”是一种闭合的封闭曲线，也是一种基本的构图元素。

AutoCAD共为用户提供了六种画圆方式。

执行【圆】命令主要有以下几种方式：菜单栏：单击菜单栏【绘图】/【圆】级联菜单中的各种命令。

工具栏：单击【绘图】工具栏上的按钮。

命令行：在命令行中输入Circle并敲击Enter键。

快捷键：在命令行中输入C并敲击Enter键。

定距画圆“定距画圆”分为两种方式，即“圆心半径”和“圆心直径”。

当指定圆的圆心后，再给定圆的半径为直径，即可精确画圆。

现假设绘制半径为100的圆，则可按如下步骤进行操作：1.单击【绘图】工具栏上的按钮，启动命令。

2.在绘图区单击左键，拾取一点作为圆的圆心。

3.输入100并按Enter键，为圆指定半径，同时结束命令。

如果用户需要使用“圆心直径”方式画圆，则在第三步提示中，输入“D”激活“直径”选项功能，即可使用直径方式画圆。

定点画圆“定点画圆”分为两种方式，即“两点画圆”和“三点画圆”。

所给定的两点被看作圆直径的两个端点，所给定的三点都位于圆周上。

现假设以“两点画圆”方式进行定点画圆，则可按如下步骤进行操作：1.单击【绘图】菜单中的【圆】/【两点】命令，启动定点画圆功能。

2.在绘图区单击左键，拾取一点A作为圆直径的一个端点。

3.输入第二点B的坐标，如“@100,0”，即可进行精确画圆。

画相切圆所谓“相切圆”，就是与其他图形相切的圆。

画相切圆共有两种方式，即“相切、相切、半径”和“相切、相切、相切”等。

前一种相切方式是分别拾取两个相切对象后，再输入相切圆的半径，即可绘制相切圆；后一种相切方式是直接拾取三个相切对象，系统即可自动定位出相切圆。

现假设绘制与如图3-15所示的直线、圆弧和圆都相切的圆，则可以按如下步骤进行操作：1.单击【绘图】/【圆】/【相切、相切、相切】命令，启动相切圆功能。

2.把光标放在直线上单击左键，拾取第一相切对象。

3.把光标放在圆弧上单击左键，拾取第二相切对象。

4.把光标放在圆上单击左键，拾取第三个相切对象，结果系统绘制出与三个对象都相切的圆，如图3-16所示。

图3-15 相切对象图3-16 绘制相切圆在拾取相切对象时，系统会自动在距离光标最近的对象上显示出一个相切符号，此时单击左键即可拾取该对象作为相切对象。

另外光标拾取的位置不同，所绘制出的相切圆位置也不同。

第3节画构造线AutoCAD为用户提供了专用于绘制作图辅助线的工具，即【构造线】命令，使用此命令可以绘制向两端无限延伸的作图辅助线线，此辅助线不能作为图形轮廓线使用，但是可以将其编辑为图形的轮廓线。

执行【构造线】命令有以下几种方式：菜单栏：单击【绘图】菜单栏中的【构造线】命令。

工具栏：单击【绘图】工具栏上的按钮。

命令行：在命令行中输入Xline并敲击Enter键。

快捷键：在命令行中输入XL并敲击Enter键。

绘制正交辅助线所谓“正交辅助线”，指的就是水平和垂直的辅助线。

使用【构造线】命令中的“水平”和“垂直”选项功能，可以绘制无数条水平和垂直的辅助线，具体操作过程如下：1.单击【绘图】菜单栏中的【构造线】命令，启动命令。

命令:_xline//H Enter，激活“水平”选项//在绘图区拾取一点，以定位构造线//继续在绘图区拾取点，// Enter，结束命令2.敲击Enter键重复执行【构造线】命令，。

//V Enter，激活“垂直”选项//在绘图区拾取一点，以定位构造线//继续在绘图区拾取点。

// Enter，结束命令。

绘制倾斜辅助线使用【构造线】命令中的“角度”选项功能，可以绘制具有任意角度的作图辅助线。

现假设绘制如图角度为30度的倾斜构造线，则可以按如下步骤进行操作：1.单击【绘图】工具栏上的按钮，启动命令。

命令:_xline//A Enter，激活“角度”选项//30 Enter，设置倾斜角度//拾取通过点// Enter，结束命令2.绘制结果如图3-17所示。

图3-17 绘制倾斜构造线图3-18 绘制相交线绘制角的等分线使用【构造线】命令中的“二等分”选项功能，可以绘制任意角度的角平分线。

现假设绘制如图3-18所示图形的二等分线，则可以按如下步骤进行操作：1.首先使用画线命令绘制图3-18所示的相交线。

2.单击【绘图】工具栏上的按钮，启动命令。

命令:_xline//B Enter，激活“二等分”选项//捕捉两条线段的交点//捕捉水平线段的右端点//捕捉倾斜线段的上侧端点// Enter，结束命令3.绘制结果如图3-19所示。

图3-19 绘制等分线第5节镜像图形【镜像】命令用于将对象按指定的镜像轴作对称复制，原目标对象可保留也可删除，此命令经常被用于创建一些对称结构的图形。

执行【镜像】命令主要有以下几种方式：菜单栏：单击【修改】菜单栏中的【镜像】命令。
