影像电子学基础复习题

一、名词解释：

1、支路：不含分支的一段电路（至少包含一个元件)

2、节点:三条或三条以上支路的连接点

3、闭合电路欧姆定律：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻

之和成反比。公式为I=E/(R+r)，I表示电路中电流，E表示电动势，R表示外总电阻，r表示电池内阻。

4、部分电路欧姆定律：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比, 公式：I=U/R

5、等效变换：在电路分析计算时，有时可以将电路某一部分用一个简单的电路代替，使电路得以简化。

6、基尔霍夫电流定律：电路中任一个节点上，在任一时刻，流入节点的电流之和等于流出节点的电流之和。

7、基尔霍夫电压定律：在任何一个闭合回路中，从一点出发绕回路一周回到该点时，各段电压的代数和恒等于零，即∑U=0。

8、正弦交流电:电压与电流大小和方向随时间按照正弦函数规律变化。

9、直流电：大小和方向随时间周期性变化的电压和电流

二、填空题：

1、沿任何闭合回路绕行一周时，回路中各电阻的电压降的代数和等于回路．中各电源的电动势的代数和。

2、感抗的单位是欧（XL) 。

3、电感在正弦交流电路中，具有通低频、阻高频，通交流、阻直流的特性。

4、基尔霍夫电流定律阐明了电路中任一节点各支

路电流之间的关系。根据电流连续性原理可

知，

在任一时刻，流入节点的电流之和恒等于

流出

该节点的电流之和。

5、电容器充电时，电容器两端的电压按指数规律

上升，

而充电电流按指数规律下；电容器放电时，

电容器

两端的电压按指数规律下降，而放电电流按指数规律

下降。

6、对于一个有n个节点和m条支路的复杂电路，总共

有n-1个独立的节点电流方程和m-(n-1) 个独立的回路电压方程。

7、硅晶体中，每个硅原子都和周围的其它硅原子形成共用电子对，这个共用电子对叫

做共价键。

8、二极管伏安特性曲线如右上图，其中OA 段是死区，AB 段表示正向导通，

OD 段表示反向截止，DE 段表示反向击穿。

9、对于放大电路，输出电压变化量与输入电压变化量之比叫电压放大倍数，

对信号源来说，放大电路就是其负载，可以用一个电阻表示叫输入电阻，通常希望输入电阻大

一些；对负载RL来说，放大电路就是其信号源，可以用一个含内阻的电压源表示叫输出电

阻，通常希望输入电阻小一些。

10、由于射极输出器的电压放大倍数小于1，而又接近于1，所以它又叫做电压跟随器。

11、用集成电路LM386可装成元

件少、不需调试、而效果不错的中

波收音机。天线线圈L可用多股纱

包线在磁棒上平绕85匝即可，可

变电容器为270pF的，可利用双连

可变电容器的一半，其他元件无特

殊要求。全机装好后不需调试，即

可使用，而且灵敏度高、频响宽、

音质好、音量宏亮，实为初学者最

佳制作品。其电源可在3—6V间

选用，扬声器Y可用4欧姆或8

欧姆的。管脚 2 和 4 接电源负极，管脚6接电源正极，管脚3为信号输入端，管脚 5 为信号输出端，元件R1 为音量调节旋钮，要找某个电台需调节元件C1 。

12、若一个变压器原绕组22000匝，接220V的单相电源，副绕组1000匝，若此变压器后边接桥式整流电路，负载10欧姆，则负载得到的电压为 4.5 V，电流为

0.45 A，二极管中的平均电流为0.45 A，二极管承担的最大反向电压是

。

13、稳压电路的任务是：输出的直流电压在负载或环境温度发生变时也能保持输出

电压的稳定。

14、电路通常是由电源、中间环节、负载三部分组成。

15、电容的大小由电容器的结构决定；电容器存储的电荷多少电压由电容和决定

16、电位的单位是伏特（V）。

17、正电荷的流动方向规定为电流的方向，从高电位指向低电位的方向为电压的方向。

18、正弦交流电压u＝311sin(314t+60o)V，其周期为0.02s ，初相位为60o。

19、正弦交流电的三要素是角频率、最大值、和初相位，角频率的单位是弧度/秒（rad/s），相位

的单位是弧度（rad）或度（o）。

20、一台变压器变比为1：10，当其原绕组接入220V交流电源后，副绕组输出的电压

为22 V。

21、在纯电阻电路中，电流与电压的相位关系是同相；在纯电感电路中，

电流与电压的相位关系是电压超前电流90度；在纯电容电路中，电流与电压的相

位关系是电流超前电压90度。

22、半导体硅中的载流子是自由电子和空

穴。

23、二极管N区一侧为负极，P区一侧为正

极。

24、稳压二极管的电路图符号是

25、PNP型三极管电路图符号：

26、若I B =80uA, I C =1.5mA U CE=0.5V,它的静态工

作点处在饱和区，三极管不能(“能”或者

“不能”)正常放大.

27、射极输出器的电压放大倍数<1，输入

电阻大，输出电阻小

28、LM386集成电路构成的放大电路如下图，管脚 2 和 4 接电源负极，管脚 6

接电源正极，管脚 3 为信号输入端，管脚 5 为信号输出端，元件R1 为音量调节旋钮。

29、若一个变压器原绕组22000匝，接220V的单相电源，副绕组1000匝，若此变

压器后边接半波整流电路，负载10Ω，则负载得到的电压为 4.5 V，电流为0.45 A，二极管中的平均电流为0.45 A，二极管承担的最大反向

10V

电压是2

30、如右上图所示是对称电源（双12Ｖ），变压器的作用是变压

。

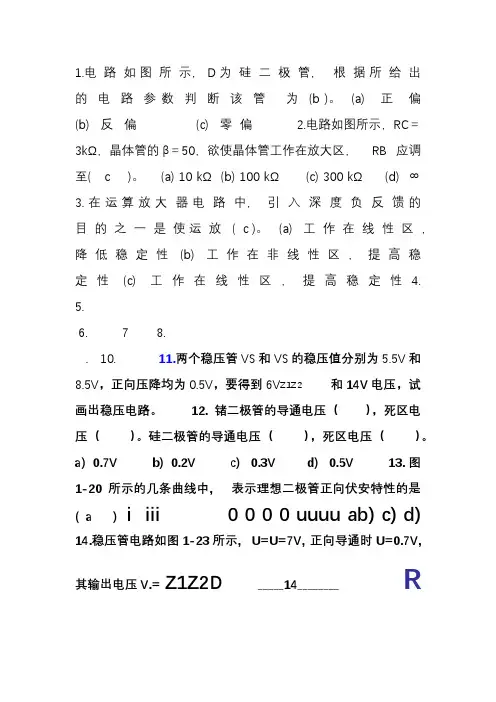

三、单项选择题：

1、以下符号哪个是电解电容？（B）

A、B、C、D、

2、以下电路有几个网孔？（B）
