电缆固定夹(电缆固定夹具、电缆夹具)高压电缆固定夹

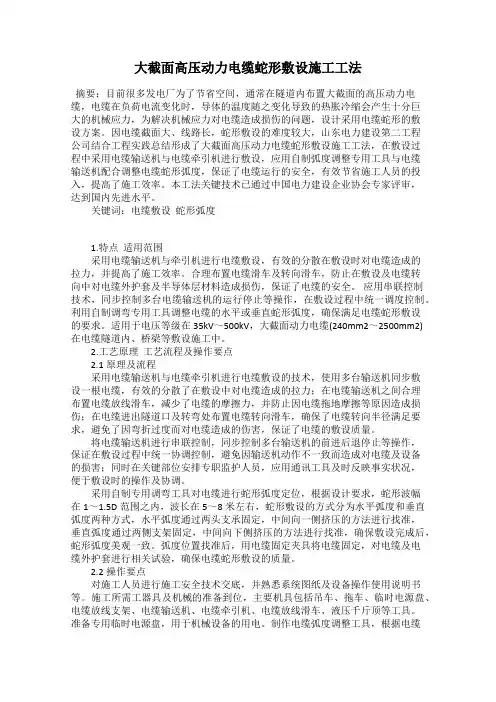

大截面高压动力电缆蛇形敷设施工工法
大截面高压动力电缆蛇形敷设施工工法摘要：目前很多发电厂为了节省空间，通常在隧道内布置大截面的高压动力电缆，电缆在负荷电流变化时，导体的温度随之变化导致的热胀冷缩会产生十分巨大的机械应力，为解决机械应力对电缆造成损伤的问题，设计采用电缆蛇形的敷设方案。
因电缆截面大、线路长，蛇形敷设的难度较大，山东电力建设第二工程公司结合工程实践总结形成了大截面高压动力电缆蛇形敷设施工工法，在敷设过程中采用电缆输送机与电缆牵引机进行敷设，应用自制弧度调整专用工具与电缆输送机配合调整电缆蛇形弧度，保证了电缆运行的安全，有效节省施工人员的投入，提高了施工效率。
本工法关键技术已通过中国电力建设企业协会专家评审，达到国内先进水平。
关键词：电缆敷设蛇形弧度1.特点适用范围采用电缆输送机与牵引机进行电缆敷设，有效的分散在敷设时对电缆造成的拉力，并提高了施工效率。
合理布置电缆滑车及转向滑车，防止在敷设及电缆转向中对电缆外护套及半导体层材料造成损伤，保证了电缆的安全。
应用串联控制技术，同步控制多台电缆输送机的运行停止等操作，在敷设过程中统一调度控制。
利用自制调弯专用工具调整电缆的水平或垂直蛇形弧度，确保满足电缆蛇形敷设的要求。
适用于电压等级在35kV～500kV，大截面动力电缆(240mm2～2500mm2)在电缆隧道内、桥梁等敷设施工中。
2.工艺原理工艺流程及操作要点2.1原理及流程采用电缆输送机与电缆牵引机进行电缆敷设的技术，使用多台输送机同步敷设一根电缆，有效的分散了在敷设中对电缆造成的拉力；在电缆输送机之间合理布置电缆放线滑车，减少了电缆的摩擦力，并防止因电缆拖地摩擦等原因造成损伤；在电缆进出隧道口及转弯处布置电缆转向滑车，确保了电缆转向半径满足要求，避免了因弯折过度而对电缆造成的伤害，保证了电缆的敷设质量。
将电缆输送机进行串联控制，同步控制多台输送机的前进后退停止等操作，保证在敷设过程中统一协调控制，避免因输送机动作不一致而造成对电缆及设备的损害；同时在关键部位安排专职监护人员，应用通讯工具及时反映事实状况，便于敷设时的操作及协调。
电缆固定夹适用范围 高压电缆固定夹的型号尺寸
高压电缆固定夹的型号尺寸
电缆夹具适用范围
电缆固定夹（电缆固定夹具、电缆夹具），是一种电缆敷 设、安装后用来固定电缆，使电缆占有正确的位置，防止 因为力或自重导致电缆产生移动的专用夹具! 通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不 出现交叉排列现象，而且能够防止涡流损耗产生。是一种 新型、美观实用的电缆固定佳品。 电缆固定夹产品已经广泛应用于楼宇分支电缆、阻燃电缆、 耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压 电缆及布线等的固定。部分情况下，电缆夹具可以完全替 代电缆桥架使用。
备注 螺杆尺寸可根据电缆实际外径加长或者缩短
超高压防涡流电缆固定夹尺寸
型号 JH-11 JH-12 外形尺寸宽×高×厚 180×100×40 200×110×45 可固定电缆外径 70-100 100-135
螺杆中心距 140 170
配用螺杆 M12×160 M12×210
适用电缆电压等级 110、220 110、220
电缆固定夹（电缆固定夹具、电缆夹具）由几部分组成?
电缆固定夹由三部分组成，第一部分为电缆固定 夹，第二部分为固定夹支架，第三部分是为方便 您安装电缆夹具专门为您配备的螺杆、螺丝、垫 片等!
电缆固定夹是什么材料制成的?
电缆固定夹采用电气和机械性能俱佳的阻然型不饱和聚酯 模塑料以及TESHU阻燃型材料经特殊工艺加工模压而成， 由上、下两部分组合而成，型号用JX表示。
备注 螺杆尺寸可根据电缆实际外径加长或者缩短
电缆夹具之间的距离均应按设计规定要求
重直或斜坡敷设的高位侧，应有不少于2 处的电缆固定夹 电缆固定 夹具、电缆夹具的刚性固定，且应在每一个支架上都要加以固定；对 于高落差电缆，固定夹具还应把金属护层夹住并能承受电缆自重等产 生的拉力。在终端、接头、转弯处紧邻部位的电缆上，均应有不少于 1 处的电缆固定夹 电缆固定夹具、电缆夹具进行刚性固定。 用于交流系统中单芯电力电缆的电缆固定夹 电缆固定夹具、电缆夹 具固定（紧固），应采用不构成磁性回路的电缆固定夹 电缆固定夹 具、电缆夹具夹具，根据具体情况允许采用电气和机械性能俱佳的阻 然型不饱和聚酯模塑料以及TESHU阻燃型材料经特殊工艺加工模压 而成的五星电缆固定夹具系列。对其他固定方式，可采用尼龙带、绳 索；不应用铁丝直接绑扎电缆。
技能认证电缆初级工考试(习题卷11)
技能认证电缆初级工考试(习题卷11)第1部分：单项选择题，共43题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]组装式预制型电缆中间接头结构中采用()制成。
A)单一材料整体B)多种不同材料C)单一材料分段组合答案:A解析:2.[单选题]电缆线路的（）工作主要有：技术资料管理；技划的编制；备品的管理；规程的制定、检查和监督执行；培训五个方面。
A)原始装置记录B)线路设计书C)技术管理D)设计书及图样答案:C解析:3.[单选题]螺栓规格为12mm的紧固力矩值为（）N.m。
A)8.8～10.8B)17.7～22.6C)31.4～39.2D)78.5～98.1答案:C解析:4.[单选题]建筑电气安装平面图是在建筑区域或建筑物平面图基础上绘制出来的。
因此，图上的位置、图线应与（）协调一致。
A)建筑结构B)建筑平面C)基准面D)接地平面答案:B解析:5.[单选题]在（）上，有线路途径和经过地区现有的各种设施。
A)展开图B)原理图C)外线平面图D)二次回路图答案:C解析:6.[单选题]遇到带电电气设备着火时，应使用（）进行灭火。
C)干粉灭火器D)水答案:C解析:7.[单选题]使用电动砂带机，我们应根据光洁度的需要，选择不同目数的砂带，同时在安装上砂带机时，要注意砂带的（）。
A)颜色B)方向C)厚薄D)品牌答案:B解析:8.[单选题]平行保护管间净空距离不宜小于（）mm。
A)10B)20C)30D)50答案:B解析:9.[单选题]电缆的允许牵引力,通常取受力部分材料抗拉强度的（）左右作为敷设电缆允许的最大牵引强度。
A)五分之一B)四分之一C)三分之一D)二分之一答案:B解析:10.[单选题]常用电压互感器、电流互感器二次侧电压和二次侧电流额定值一般为()。
A)5V、1AB)100V、5AC)50V、5AD)100V、10A答案:B解析:11.[单选题]35kV辐射交联热收缩型电缆附件收缩温度为（）℃。
电缆固定夹使用方法说明电缆固定夹型号齐全介绍
轨道交通
轨道交通领域也是电缆固定夹的应用场景之一。在地铁、轻 轨、高铁等轨道交通系统中，电缆固定夹被用于固定电缆， 以确保列车运行的安全和稳定性。
在轨道交通领域，电缆固定夹需要具备抗震动、抗拉伸等特 点，以应对列车运行过程中产生的振动和拉伸力。
05 电缆固定夹的发展趋势与 未来展望
技术创新
01
塑料电缆固定夹
重量轻、绝缘性好、价格低廉， 但强度较低，适用于室内和低强 度使用场景。
复合材料电缆固定
夹
结合了金属和塑料的特点，具有 高强度、轻量化、绝缘性好等优 点，适用于各种复杂环境和高端 应用场景。
适用范围
电力行业
用于固定电缆，防止电 缆松动和脱落，提高输 配电系统的安全性和稳
定性。
通信行业
电缆固定夹可分为金属、塑料和复合材料等不同材质 类型。
按功能分类
根据使用需求，电缆固定夹可分为单功能和多功能类 型，如固定、支撑、保护等。
按规格分类
根据电缆直径和尺寸，电缆固定夹可分为不同规格类 型，以满足不同应用场景的需求。
型号特点
金属电缆固定夹
强度高、耐腐蚀、寿命长，但重 量较大，适用于室外和高强度使 用场景。
适用范围广
电缆固定夹适用于各种尺寸和类型的电缆， 可根据需要进行调整。
高强度
电缆固定夹具有较高的机械强度和耐磨性， 能够承受较大的外力和压力。
长寿命
优质的电缆固定夹具有良好的耐腐蚀性和抗 氧化性，使用寿命长。
02 电缆固定夹使用方法
安装步骤
选择合适的电缆固定夹型号
根据电缆的直径和所需固定强度选择 合适的电缆固定夹型号。
建筑行业
用于固定通信电缆，如 光纤、同轴电缆等，保 障通信信号的稳定传输。
交流单芯电缆或分相后的每相电缆固定用的夹具和支架,不形成闭合铁磁回路

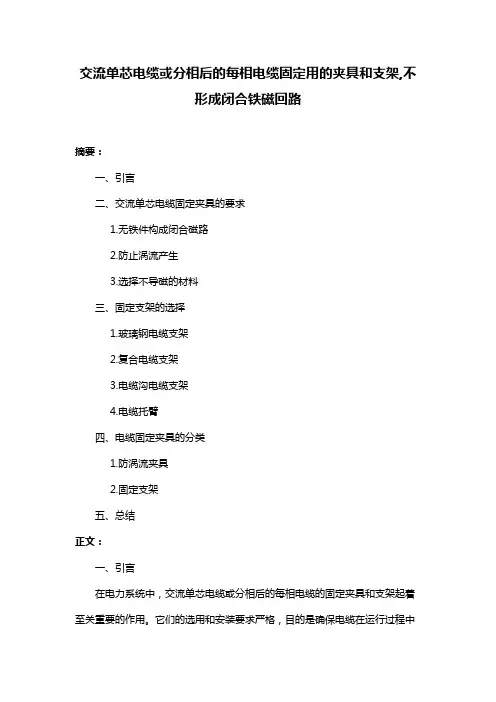

交流单芯电缆或分相后的每相电缆固定用的夹具和支架,不形成闭合铁磁回路摘要：一、引言二、交流单芯电缆固定夹具的要求1.无铁件构成闭合磁路2.防止涡流产生3.选择不导磁的材料三、固定支架的选择1.玻璃钢电缆支架2.复合电缆支架3.电缆沟电缆支架4.电缆托臂四、电缆固定夹具的分类1.防涡流夹具2.固定支架五、总结正文：一、引言在电力系统中，交流单芯电缆或分相后的每相电缆的固定夹具和支架起着至关重要的作用。
它们的选用和安装要求严格，目的是确保电缆在运行过程中稳定可靠，同时避免对电缆造成损害。
本文将详细介绍交流单芯电缆固定夹具和支架的选择要求，以及固定支架的种类和特点。
二、交流单芯电缆固定夹具的要求1.无铁件构成闭合磁路：当电缆线芯通过电流时，会在其周围产生磁力线。
若使用铁件等导磁材料，会在铁件中产生涡流使电缆发热，甚至烧坏电缆。
因此，夹具应避免使用铁件，不形成闭合磁路。
2.防止涡流产生：选用不导磁的材料制作夹具，以减少涡流损耗。
铝合金、尼龙扎带、绳索等材料均可作为替代方案。
3.选择不导磁的材料：铝合金夹具具有良好的导电性和抗腐蚀性，不会产生涡流损耗，是交流单芯电缆固定的理想材料。
三、固定支架的选择1.玻璃钢电缆支架：由玻璃纤维和树脂组成的复合材料支架，具有重量轻、耐腐蚀、绝缘性能好、安装简便等优点。
与其他材质的支架相比，玻璃钢支架更加环保，不会产生有害物质。
2.复合电缆支架：由多种材料复合而成，具有较高的强度和稳定性，适用于各种场合的电缆固定。
3.电缆沟电缆支架：用于电缆沟道中的电缆固定，具有较好的承载能力和稳定性。
4.电缆托臂：用于支撑电缆，使其在竖直方向上保持稳定，具有较高的抗弯抗压性能。
四、电缆固定夹具的分类1.防涡流夹具：采用不导磁材料制作，有效防止涡流损耗。
2.固定支架：包括玻璃钢电缆支架、复合电缆支架、电缆沟电缆支架和电缆托臂等，用于支撑和固定电缆。
五、总结在选择交流单芯电缆固定夹具和支架时，应充分考虑其材料、结构和工作环境等因素，确保电缆安全可靠地运行。

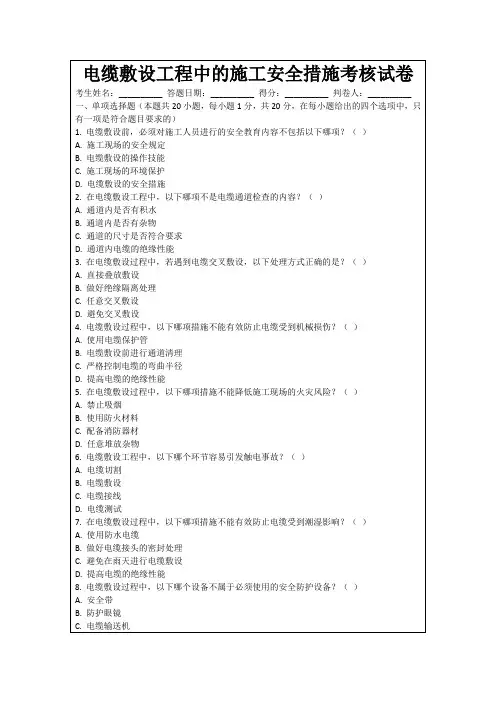

电缆敷设工程中的施工安全措施考核试卷
