热网远程监控系统中通讯方式的选择及应用

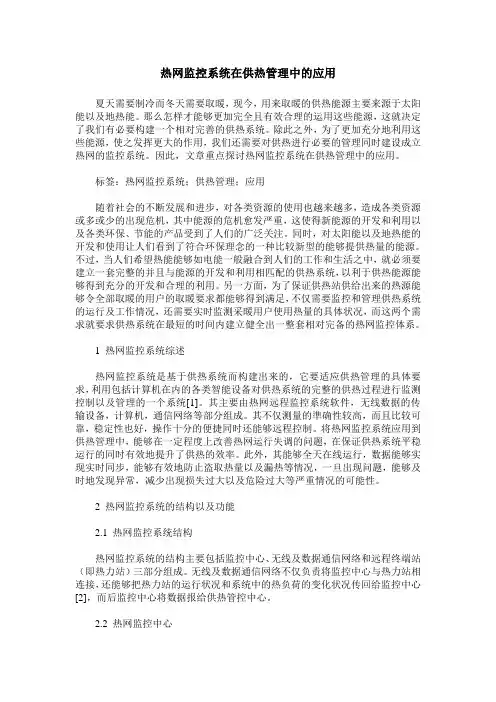

热网监控系统在供热管理中的应用
热网监控系统在供热管理中的应用夏天需要制冷而冬天需要取暖，现今，用来取暖的供热能源主要来源于太阳能以及地热能。
那么怎样才能够更加完全且有效合理的运用这些能源，这就决定了我们有必要构建一个相对完善的供热系统。
除此之外，为了更加充分地利用这些能源，使之发挥更大的作用，我们还需要对供热进行必要的管理同时建设成立热网的监控系统。
因此，文章重点探讨热网监控系统在供热管理中的应用。
标签：热网监控系统；供热管理；应用随着社会的不断发展和进步，对各类资源的使用也越来越多，造成各类资源或多或少的出现危机，其中能源的危机愈发严重，这使得新能源的开发和利用以及各类环保、节能的产品受到了人们的广泛关注。
同时，对太阳能以及地热能的开发和使用让人们看到了符合环保理念的一种比较新型的能够提供热量的能源。
不过，当人们希望热能能够如电能一般融合到人们的工作和生活之中，就必须要建立一套完整的并且与能源的开发和利用相匹配的供热系统，以利于供热能源能够得到充分的开发和合理的利用。
另一方面，为了保证供热站供给出来的热源能够令全部取暖的用户的取暖要求都能够得到满足，不仅需要监控和管理供热系统的运行及工作情况，还需要实时监测采暖用户使用热量的具体状况，而这两个需求就要求供热系统在最短的时间内建立健全出一整套相对完备的热网监控体系。
1 热网监控系统综述热网监控系统是基于供热系统而构建出来的，它要适应供热管理的具体要求，利用包括计算机在内的各类智能设备对供热系统的完整的供热过程进行监测控制以及管理的一个系统[1]。
其主要由热网远程监控系统软件，无线数据的传输设备，计算机，通信网络等部分组成。
其不仅测量的準确性较高，而且比较可靠，稳定性也好，操作十分的便捷同时还能够远程控制。
将热网监控系统应用到供热管理中，能够在一定程度上改善热网运行失调的问题，在保证供热系统平稳运行的同时有效地提升了供热的效率。
此外，其能够全天在线运行，数据能够实现实时同步，能够有效地防止盗取热量以及漏热等情况，一旦出现问题，能够及时地发现异常，减少出现损失过大以及危险过大等严重情况的可能性。
热网远程监控系统
热网远程监控系统热网远程监控系统技术方案目录1 概述 (2)2 系统结构 (3)2.1 系统组成 (3)2.2系统运行方式 (5)3设计原则与设计思想 (5)3.1设计原则 (5)3.2 设计思想 (6)3.2.1电厂主站调度端系统配置 (6)3.2.2无线通讯网络 (6)3.2.3远程计量监控终端 (7)4．软件功能设计 (7)4.1软件功能： (7)4.2.人机界面 (8)5．设备清单（详见报价表）....................... 错误!未定义书签。
1 概述XX公司热网远程监控系统是融合了计算机技术、传感器技术、数据通讯技术、测控技术和可靠性理论的新型高科技热网监控系统。
针对热用户多而分散且距离较远，不便管理的困难，该系统可通过无线通讯实时监控管网供热的全过程，清晰地反映各站点实时运行情况，详细记录管线站点的运行参数，集中显示温度、压力、瞬时流量、累积流量、瞬时热量、累积热量、阀门状态等参数值。
管理部门可查询并显示各参数的历史曲线，有效地分析管线的管损情况，自动生成报表和报警记录，并根据用户付费情况自动或者远程关断蒸汽阀门。
热网监控系统主要用于热电厂对分布在数公里范围内不同地点的各个热用户的用汽情况进行远程计量及监控。
本系统通过无线通讯网络实现远程自动抄表、实时抄表、同步抄表，为双方的贸易结算提供准确、可靠的数据，为解决纠纷提供记录证据。
本系统能在电厂热网管理中心实时显示各热用户处蒸汽的瞬时流量、温度、压力、累计流量、断电记录，报警数据（变送器配电故障、压力、温度越限、超流量、失电及通讯异常报警、阀门状态等），能对整个热网进行全面的24小时监视及数据记录。
本系统能对现场流量测量装置的工作状态进行实时监控，并将现场的各种工作参数、各种报警信息进行远程显示、诊断，使得现场的计量设备发生故障时能得到及时维护，防止某些不良用户的用汽舞弊行为。
本系统采用一点对多点的星形拓扑结构，监控中心计算机采用轮询或集采的方式向远程计量监控终端发出命令，实现远程监控的功能。
热网几种通讯方式的比较
讯。 有线 通 讯中较 常 用的通 讯方 式有 ： 电话拨 号 、 专线方 式 、 ．５分 组交 换 、 Ｘ２ 电流环 、 ＤＳ 以太 网 。无线 通 讯方 Ａ Ｌ、
调 制调 解器 。
得 的公 网 Ｉ Ｐ地 址是 动态 分配 的 ，即 每次拨 号获 得 者的 Ｉ 址 可 能不 同 ， 此通 讯应 首 先 由 下位 机发 起 （ Ｐ地 因 上位 机 Ｉ Ｐ固定且 已知 ） 要 实现 这个 功 能 需要对 下 位 机进 行 ， 特殊 编程 。
专线 通 讯方 式 需要 用 户 自己铺 设线路 ，自己维护 ，
ｔ ｎ ｔ并且 必须 拥有 固定 Ｉ 址 。 ｅ ｅ， ｒ Ｐ地 Ａ Ｌ通讯 方式 使 用的 是公 用 电话 网 ， 由电信 部门 ＤＳ 维护 ， 通讯 速度 和稳 定性 都优 于 电话 拨 号方 式 。
电话 拨 号 通 讯方 式 中要 用到 的 一 个 重要 设 备 是 调 制 解调 器 ， 它将 下 位机 （ 力 站控 制器 ） 上位 机 （ 热 或 通讯
中心 拨 通 各热 力 站对 应 的电话 号 码 ，然 后 就可 进 行 通
讯 ， 于 组态 软件 来 说 相 当于 普 通 串 口通 讯 ， 间环 节 对 中
专线 通 讯方 式 同样 利用 普通 电话 线缆 ， 不再 通过 但
位 机 同样 通过调 制解 调器 接受 数据 。 制中心 的调 制解 公 共 电话 网 ， 是 使 用 用户 自己铺 设 的 专用 网络 ， 控 而 其他
３９
Ｂｒ 论 技文 ａ 术 ｎ ｄ
方面 与 电话 拨号 方 式类 似 ， 这种 方 式 中使 用的 是专 线 在
换热站的热网监控系统
热 网 监 控 系 统 的 通 讯 从 通 讯 方 式 可 以 分 为： 专用通讯 电缆方式 、 电话线通讯 、 无线通讯 、 宽带传输 。 ６ 现 场 控 制 站 现 场 控 制 站 设 计 安 装 在 地 理 位 置 分 散 的 ｘ 座 （ 括 原 有 Ｎ座 ）热 力站 内 。组 成 一般 由 包 Ｐ Ｃ、 Ｌ 现场仪 表及 电器 、 通讯 接 口、 人机接 口触
屏 等组 成 ． ．
７ 现 场 仪 表 及执 行 机 构 热 网 监 控 系统 只 有 通 过 传 感 器 和 变 送 器
才能 了解被控系统的运行情况 。与现场控制站 配套使用的有数字传感器及变送器 ， 包括 温度、 压力 、 液位及流量等。 它们把表征系统运行状况 的物理量转化成控制系统可 以接收的电信号 。 执行机构为电动凋节阀，它接受控制系统的电 信 号 ， 根 据 电 信 号 的量 值 调 整 阀 门 开 度 ， 而 并 从 控 制 管 线 内介 质 的 流量 。
科 ｆ ｆ 技 论 坛
科
换 热 站 的热 网监 控 系 统
孙 凯 金丹
（ 尔滨 市热 力规 划 设 计研 究 院有 限公 司 ， 哈 黑龙 江 哈 尔滨 １０ ０ ） ５ ００
摘 要 ： 过 对 现 有 热 网换 热站 控 制 系统 的 改 造 和 建 设 ， 够 极 大的 提 高供 热 企业 的 管理 水 平 ， 通 能 并通 过 换 热站 的优 化 节 能控 制运 行 策 略 ， 供 为 热 企 业 节 省 了 大量 的 煤 耗 、 耗 和人 力 资 源 ， 造 了 巨 大的 经 济 效 益。 电 创
８ 结 论 监 控 系 统 还 可 以 设 置 巡 检 记 录 ， 检 人 员 巡
热网流量远程监控解决方案
换热站远程监控解决方案一、项目背景：本方案是针对城市集中供暖系统的分布式监控网络而设计的。
该集中供暖系统分为位于各换热站的远程采集站和中心控制系统，中心控制系统对远程采集站的数据进行监控，远程站需要和中心系统建立数据通讯。
所以该方案需要考虑到以下几个方面：1、完成远程站和中心系统之间的通讯网络要覆盖全顺义区，以便将分布在全区各远程换热站远程站和中心系统连接起来。
2、完成远程通讯的终端设备安装和改造。
3、整个监控系统的网络结构简洁易懂，保持原有的工业自控网络的结构和方法，用户的使用和操作不受新方案的影响。
4、与DCS系统通过通讯卡配合，能将采集到的信号传送到DCS控制系统用于循环泵等设备的调节、控制，并在大屏幕上显示出来。
5、网页发布功能，利用互联网将热源厂的运行数据发布到网上，授权用户可以在任何能上网的地方掌握热源厂的运行状况。
二、解决方案：1、通讯网络的选择：传统的采集系统多采用数传电台的方式完成通讯，但受到城市建筑增多，增高等影响，存在地理因素阻碍，干扰大，成本投入高，防雷要求高，不灵活，越来越受限制。
所以采用联通公司的CDMA网络，正好可以实现无线通讯的要求。
CDMA网络可以覆盖大多数地区，且覆盖率在不断提高，带宽上下行可以达到约60Kbps，而且支持标准IP协议。
目前，CDMA的收费是按照流量收费，并设有包月费用。
所以本方案选择CDMA网络。
2、关于完成远程通讯的终端设备该方案采用的无线通讯设备DTU7110，该设备利用2.5G/3G移动网络作为承载网络实现数据的远程无线传输，将远程控制站与中心控制系统连接起来，实现工业以太网网络设备之间的远程互访。
DTU7110采用RS485接口，与其后补偿器通讯，将采集的信号传送到中心控制系统，实现机器对机器基于标准TCP/IP协议的数据通信。
3、关于整个监控系统的网络结构，完全满足标准工业以太网的架构，简单明了。
用户使用方便。
4、以下的示意图是整个供水系统的无线通讯网络结构图：5、系统搭建：（1）充分利用现有设备，气候补偿器采集换热站的一次水流量、温度、压力和二次水流量、温度、压力，在每个换热站加装一台无线通讯模块，通过RS485通讯，将换热站的数据传送到热源厂计算机。
远程监控系统在供热中的应用
远程监控系统在供热中的应用□刘芳许军强【摘要】作为城市公用事业的集中供热存在面积大，热力站分布散等问题在生产运行中。
如果能够充分利用局域网的远程监控系统实施远程监管和操控，可有效的提高管理质量和生产运行效率，减少工作人员的工作量，保障各热力站安全运转，实现对其设备运行情况的实时监控，特别是远端无人值守热力站的运行控制，为逐步实现自动化提供技术保障。
【关键词】网络技术；远程控制；热力站【作者单位】刘芳，许军强；邯郸市热力公司一、引言作为城市基础设施的集中供热，供热面积大，热力站分布散，供热的生产运行、信息管理和控制都相应受到制约，随着供热管网规模的不断扩大，热力站特别是无人值守热力站的建设也不断增加，对生产运行管理也提出了更高的要求，因此远程监控技术的应用有着重要的意义。
该技术可有效的提高管理质量和效益，最大限度的降低工作人员的工作量，实现对设备运转情况的实时监控，保障各热力站安全运行，为管理逐步实现自动化提供技术保障。
二、远程控制在集中供热中的发展集中供热的远程控制，也是生产运行自动化管理的必然趋势，国外的集中供热发展大致分为4个阶段：一是简单管理阶段；二是基础建设阶段；三是综合发展阶段；四是自动化控制阶段。
一般在第三阶段开始集成实时监测系统，配合手动调节，最终实现远程控制，无人值守热力站，实现自动化控制。
我国的集中供热虽然起步较晚，但近年已取得突飞猛进的进步，进入全面发展阶段，随着城市的不断发展，供热管网规模也不断扩大，截止到2010年，城市集中供热率由2002年的27%上升到40%，热力站及无人值守热力站的数量也快速增加，工作人员人数的相对不足及系统调控任务量的增大，都给供热系统的正常稳定运行带来一定的困难。
而如果采用远程控制，就可以实时监控供热设备的运行，使技术人员方便地对远程对象进行控制，从而减少现场工作量，甚至减少值守工作人员，最终实现远端的无人或少人值守，也极大的提高了生产效率，有着巨大的发展空间。
浅谈远程监控无线通讯方式的选择
1远程监控概述随着我国改革开放的不断深入，经济正在蓬勃发展，与此同时，可持续发展的要求更加迫切。
为适应这一要求，一些供热、供电、供水的企业逐渐采用集中供应的方式，以保证资源的合理优化配置。
但是，企业集中供应的合理发展，离不开强有力的监控系统。
由于用户具有明显的分散性特征，人力监控需要耗费大量的人力资源，且监控的效果并不理想。
因此，就需要远程监控技术的运用。
远程监控的重点是“监”和“控”，即监管和控制。
通过对远程监控工程的实施，完成对项目的监控和管理工作。
无线通讯技术和互联网是远程监控的基础，通过互联网可以对机器设备进行远程的操作，比如：开机、关机、重启、资料备份等等。
实现对机器进行远程监控操作的前提条件是“监”，也就是说远程监控必须要通过一定的网络通讯对象构成操作平台进行操作。
远程监控包括客户端的监控和网络设备的监控两个层面。
2无线通讯概念无线通讯是通过客户端、信号塔、终端等基本框架结构传递信息，而并不需要传统的信号传输线路。
无线通讯利用了无线电信号可以在空间内自由传播的特性，发展速度很快，并且应用的范围比较广。
3几种无线通讯方式介绍由于远程监控的县城监控点的分布不集中，有一些还分布在比较偏远的地方，具有明显的分散特点。
因此，通讯方式的选择方面应该考虑到可靠性，并结合自身的发展情况，选择技术先进且成本相对较低的无线通讯方式。
3.1无线电台目前，无线数传电台是常用的远距离通信方式之一。
它结合发送信号和接收信号的设备，具有接受和发射信息的双重功能。
无线电台的天线需要在距离地面大约30千米或以上的距离建设。
无线电台建设专网时需申请专用频点，所需费用大约在三千元到四千元之间。
3.1.1无线电台的应用范围无线电台的用用范围主要在以下三个方面：第一是广播、交通新闻等节目的播报；第二是在工业方面，用于信息的传递和无线视频监控等，具有较为成熟的节点性；第三是在雷达、电子干扰等军事无线技术中的应用，具有较高的干扰性以及高强的隐秘性。
热网远程监控系统(二)2024
热网远程监控系统（二）引言概述：热网远程监控系统（二）旨在介绍热网远程监控系统的更多功能和优势。
本文将从五个主要方面详细阐述其特点和应用。
正文内容：一、实时数据监测1. 监控系统能够实时获取热网的运行数据。
2. 监控系统通过传感器收集各种仪表数据，如温度、压力等。
3. 实时数据监测功能可以帮助用户了解热网的运行状态，并及时采取措施。
二、异常报警功能1. 监控系统能够监测热网运行中的异常情况，如管道漏水、温度升高等。
2. 一旦系统检测到异常，即可通过声音警报、短信通知等方式及时向相关人员发送预警。
3. 异常报警功能可最大程度地减少由于问题发生而导致的损失。
三、远程控制和管理1. 远程监控系统可以通过网络远程控制热网设备，如开关、阀门等。
2. 用户可以远程进行设备的运行模式、温度设置等参数调整。
3. 远程控制和管理功能提高了热网的灵活性和便捷性。
四、历史数据存储和分析1. 监控系统可以对热网的历史数据进行存储和分析。
2. 用户可以通过图表、报告等形式查看热网运行的历史趋势和性能变化。
3. 历史数据存储和分析功能有助于用户了解热网的长期运行情况，并进行性能优化。
五、系统安全和可靠性1. 监控系统采用先进的安全措施，确保数据传输的安全性。
2. 监控系统拥有高可靠性，能够稳定运行并保障数据准确性。
3. 系统安全和可靠性的保证使得远程监控系统可以长期稳定地为用户服务。
总结：热网远程监控系统（二）通过实时数据监测、异常报警功能、远程控制和管理、历史数据存储和分析以及系统安全和可靠性等方面的优势，为用户提供了便捷、高效、安全的热网管理解决方案。
该系统在提高热网运行效率和降低运营成本方面有着重要的作用，并可根据用户需求进行定制化的功能优化。
热网监控系统
热网监控系统技术方案1、概述随着国民经济的不断进步和人民生活水平日益提高，社会对环境的要求越来越高。
近年来国家大力提倡城镇集中供热，改变原来各单位、各片区自己供热、单独建立锅炉房给城市带来的污染，由城市外围的一个或者多个热电厂提供热源，市内各片区建立换热站，统一给用户供热。
因此建立一套完善的热网生产调度系统，对热网进行监测和有效的调节，以降低能源消耗和提高供热质量成为供热管理的迫切需要。
热网监控系统为供热管理人员提供集中供热系统的运行状况，帮助工作人员选择合适的运行方式，进行优化生产和运行。
监控系统提供的数据实时、准确，使热网的调控有了可靠的依据。
系统的投入不仅明显改善了供热效果，还节约了大量的能源，既能保证热量充足时减少热能的消耗，又能保证热量不足时热量的均摊，对保证供热质量、节约能源起到了积极作用。
为了实现热源控制一体化，热网智能化，终端用户信息化；解决了系统整体过量供热，管网存在水力失调，室温存在冷热不均及锅炉冷凝水的问题，达到整个系统的节能目的；提高了供热品质及舒适度，延长了设备的使用寿命。
为此我们集中公司中的科研力量开发了具有自主品牌的——“‘耐威科’城市供热管网集中控制管理平台”（以下简称：耐威科管理平台），该平台是集现代计算机技术、自动控制技术和通讯技术为一体的。
整个耐威科管理平台分为用户计量与控制系统、‘耐威科’无人值守换热站控制系统（以下简称：控制系统）和集中控制监控管理中心（以下简称管理中心）三个部分。
2、热网监控系统的组成及特点整个热网监控系统分为三个部分：集中控制监控管理中心、‘耐威科’无人值守换热控制系统和室内无线通讯计量与控制系统。
2.1集中控制监控管理中心2.1.1集中控制监控管理中心组成集中控制监控管理中心由上位机、服务器、上位管理软件、交换机、GPRS 解析终端等设备组成。
它可以宏观掌握整个供热系统运行状况、运行质量。
保证供热系统的运行参数。
对热网的水力工况和热力工况进行全自动调节，解决各换热站的耦合影响，消除热网水平失调，平衡供热效果。
无人值守换热站系统
无人值守换热站系统随着国民经济的不断进步和人民生活水平日益提高，社会对环境的要求越来越高。
近年来国家大力提倡城镇集中供热，改变原来各单位、各片区自己供热、单独建立锅炉房给城市带来的污染，由城市外围的一个或者多个热电厂提供热源，市内各片区建立换热站，统一给用户供热。
这样就大大减少了燃煤对城市环境的污染，同时也节省了能源，所以可以说这是一项即造福当代人民又造福后代子孙的伟大工程。
随着科学技术的日新月异，尤其是计算机、通讯技术的迅速发展，自动控制水平也得到了快速的发展和广泛的应用，尤其是在人们对供热质量的要求不断提高和能源紧张的今天，提高供热质量同时节约能源势在必行。
所以，目前各地供热公司新建换热站大多都是无人值守换热站，同时对老的换热站的改造也在向无人值守换热站靠拢。
一、控制目的宏观掌握供热系统运行状况、运行质量。
保证供热系统的运行参数。
对热网的水力工况和热力工况进行全自动调节，解决各换热站的耦合影响，消除热网水平失调，平衡供热效果。
以节省总供热量为目标，在满足热网用户基本采暖要求的前提下尽量减少总供热量，从而达到提高经济效益的目的。
更好地进行供热系统设备的维护及管理。
及时检测报告供热系统故障，作到防微杜渐，防患未然。
为热网如何经济高效运行提供分析基础和分析依据。
通过记录的热网运行历史数据，在一个采暖期结束后与前期数据进行比较分析，查出主要能耗来源，为今后的节能挖潜改造提供条件。
二、自动控制(一)数据采集循环栗和补水泵均采用变频，变频和控制器安装在各自的配电柜中。
在供热公司建立一个监控中心，监控中心和各个换热站的通讯采用的GPRS无线方式。
要达到自动控制首先要了解当前系统的运行情况。
所以数据采集是实现自动控制的大前提。
采集的参数见下表。
针对供热系统的参数模拟量居多，开关量相对较少。
另外，供热系统的参数相对变化较慢，所以我们公司选用的控制器具有以下特点：1数据稳定可靠，并不要求过高的采集频率。
2有一定的分析计算能力，例如计算瞬时流量、计算供回水压差、温差等。
GPRS通信在供热监控系统中应用
GPRS通信在供热监控系统中的应用摘要根据目前自动化领域的发展趋势，管理层参与工业现场运行的必要性越来越明显，所以本文中使用了gsm/gprs无线通信方式将所有换热站的现场数据传送至监控中心，同时将换热站的控制信号发送给换热站，设置不同的控制权限使系统实现了本地控制与远程控制有效结合。
关键词 gprs；监控中心；通信技术中图分类号tn91 文献标识码a 文章编号 1674-6708（2013）87-0198-010引言在工业现场监控系统中，控制器与上位监控计算机之间的通信方式有很多种，例如profibus-dp、modbus、工业以太网、ppi等，我们主要是从通信的可靠性及通信速率两个方面来选择的。
目前，生产过程自动化程度的不断提高，使人们期望对生产过程，尤其是分散状态的生产过程能实现集中监控并统一管理，于是就出现了控制器与广域网相结合的scada（supervisory control and data acquisition）监视控制与数据采集系统应运而生。
1 sinaut系统概述通过广域网（wan），西门子公司的scada系统可以对现场工作的设备进行监控，并可进行数据采集、参数调节、设备控制及各种信号报警等功能。
由于是采用广域网来进行传输数据，所以适用于石油、交通、热网等通信距离较远、不便敷设电缆的场合中应用[1]。
整个系统可以实现s7-200 plc的gprs（gsm移动无线网络）无线连接。
主要由gprs调制解调器 md 720-3、gprs通讯管理软件sinaut micro sc 及天线等组成。
2 gprs实现无线通信的线路远程 s7-200 plc控制器能通过 gprs 连接和 opc 路由软件进行通讯，或者通过 gprs 连接其它与 sinaut micro sc 相连接的s7-200 plc控制器进行通讯，这就需要使用 gsm 网络（全球移动通讯系统=移动网）里的 gprs。
s7-200 plc控制器通过 gprs 调制解调器 sinaut md 720-3和gprs 服务建立连接，整个通信线路的结构如图1所示。
热网监控系统在供热管理中的应用
热网监控系统在供热管理中的应用摘要：二十一世纪，随着经济的快速发展，人民生活水平的提高，对能源的需求越来越大。
基于能源本身的有限性，地球上能源的供给出现匮乏，“节约能源”成为全球的共同呼声。
为了有效提高热源的利用率，供热管理从最初的单一输送热能已过渡到使用热网监控系统，以便最大限度的节约能源。
热网控制系统在供热管理中的应用，是减少和避免热能损失的重要举措，是供热系统突破原有管理瓶颈实现电子化管理的重要革新。
关键词：热网监控系统；供热管理；应用前言：能源危机是当今世界面临的共同危机，环保、节能以及新能源的开发已成为人类应对能源危机的共识。
节约能源首先考虑的就是在能源的使用中进行有效的把控，充分利用发达的电子系统监测能源的走向，确保热源供应量能够较好的满足所有供热用户，保证能源不流失，同时对用户的用热量的变化施以监控和管理，从而使用热网监控系统来解决这一问题。
1．何为热网监控系统热网监控系统是针对长期以来供热系统存在的热源不稳、热源流失、用热的多少难以把控等问题创立的监督和管理系统。
主要原理是利用计算机和智能控制设备对供热系统进行监控和管理。
热网监控系统主要包括：热网监控软件、计算机、监控中心、GPRS无线数据传输设备、流量计算仪、通信网络、一次表等组成。
热网监控系统突出的特点是具备测量的精准度、可靠性、稳定性并且具有操作方便、便于远程调控的功能。
在供热管理中应用热网监控系统，解决了单纯供热系统存在的运行不稳定、供热效果差异大、热能流失等长期的困扰。
国家花费巨大的成本供热，是为解决老百姓的温暖问题，让百姓生活的更舒适，结果是因供热不均衡，使得有些群众因受冷怨声很大加上热能的流失很大，促使大成本的付出并没有得到大收益的回报。
能源极其有限却得不到有效利用，在这一极为现实的问题困扰之下，热网监控系统在科技飞速发展的当口诞生，用以拯救能源，改进供暖，提高人类的生活质量。
热网监控系统是科学技术发展的产物，是电子科技在人类生存发展中的具体运用。
集中供热远程监控系统方案
4、使用曲线图、表格方式显示实时数据和历史数据以及表格打印
远程监控系统数据采集
远程监控系统数据 采集
远程监控系统数据采集
远程监控系统数据采集
back
① 监控功能
监控系统（监控服务器、操作员站、工程师站、背投式大屏 幕投影仪等）能够提供各种图形显示、多媒体显示、动画等 功能，能够以数字、符号及图形方式为操作人员动态地模拟 生产过程。监控系统能够在操作员站上对过程数据进行读/ 写操作，或者只读操作，完成对各个站的控制和对整个热网 工艺流程的控制。监控系统能够根据预先设定的报警值对生 产过程中产生的异常事件产生多种形式的报警，报警信息可 以在网络上各节点之间传递，并且可以实现打印，能够弹出 报警窗口，同时，根据工艺要求预设各种报警。
高，在能源紧张的今天，提高供热质量的同时节约能源势在必行。
概述
城镇热网远程监控系统是通过对供热系统的温 度、压力、流量、开关量等进行测量、控制及 远传，实现对供热过程有效的遥测及控制。城 镇热网远程集中监控系统是区域供热系统中的 重要组成部分，它将实时、全面了解供热系统 的运行工况，监视不利工况点的压差，保证区 域供热系统安全合理地运行，并可根据运行数 据进行供热规划和科学调配，为热力部门提供 准确、有效的重要数据。达到整个系统的节能 目的；提高了供热品质及舒适度，延长了设备 的使用寿命。
back
back
远程监控系统特点 监控系统设置的访问控制功能为不同的用户设置了不同的权限。
back
远程监控系统特点 随着计算机、通讯技术的迅速发展，自动化系统控制下的换热站很好的实现了对 换热站设备的自动化控制，提高了供热质量。在满足了用户需求的前提下，节约 了大量的人力资源和物力资源，减少了不必要的浪费。同时，管理人员可以实时 的了解各个换热站的运行数据，使管理更加科学有效，提高了供热管理水平；实 现了热力系统的运行最优化；为热力系统的运行管理提供一个良好的支持环境； 提高供热质量的同时节约能源；提高公司效益和社会效益，。
热网远程监控工程无线通讯方式的选择分析
!%
热网远程监控工程无线通讯方式的选择分析
’()* +*,*-./(0 1(2 3/2*,*44 5(6670/-8./(0 (1 9*8./0: ;*.<(2= +72>*/,,80-*
浙江 宁波 !"#$%&） 张聪聪 （镇海石化工程有限责任公司，
摘 要
远程监控是热网自动化发展的方向， 越来越多的热网远程监控系统采用了无线通讯方式， 分析了几种无线通讯方式的 优缺点以及成本方面的考量， 区分在不同场合使用不同的无线通讯方式。 关键词： 热网， 无线通讯， 无线电台， BDE+ +’+ 通信
（上接第 !% 页）
参考文献பைடு நூலகம்
$ ! X Y
孙增圻， 等 H 智能控制理论与技术 Z([H 清华大学出版社， $%%‘ 杨献勇 H 热工过程自动控制 Z([H 清华大学出版社， !""" 董 志 国 H 城 市 集 中 供 热 监 测 自 控 系 统 Za[H 工 业 控 制 计 算 机 ， !""\ ， $b （! ） ： #‘c#b 吴云峰， 周 龙 军 H 基 于 ]F-V 技 术 FPQ 远 程 通 信 应 用 于 城 市 热 网 监 控 Za[H 区域供热， （Y ） !""Y ［收稿日期： !""\HbH!! ］
B+’ 系 统 提 供 的 短 消 息 业 务 可 以 让 网 络 端 知 道 被 叫 方 是 否 收
到所发的消息。如果传送失败， 被叫方没有回答确认消息， 网络 会保留所传的消息， 一旦网络发现被叫方能够叫通时， 就可以重 发消息以确保被叫方能够收到，而且主叫方还能够知道发送是 否成功。 （$ ） 通用分组无线业务 BDE+FB*0*28, D8-=*. E8)/( +*2M
热力管网远程监控系统讲解
阀门
RTU
流量计数据
DTU状态
开关关度
阀门数据
RTU状态
流量计状态
7
热力管网远程监控系统
实时监控 统计分析 设备管理 系统管理 调度管理 热力巡检
8
实时监控
热力管网远程监控系统
实时监控主要是采用轮询网络数据库 的方式获取最新的监控数据。 功能包括：
1 2 实时组合查询 实时告警 电子地图展示 组态图形展示 实时图表 9
3调度管理巡检管理系统管理数采通信模块短信通信模块远程通信模块历史数据库数据库接口空间信息库设备数据库实时数据库7热力管网远程监控系统数据采集控制远程读取定时读取流量计数据阀门数据非定时读取dtu状态rtu状态流量计状态远程控制阀门开关关度rtu8热力管网远程监控系统热力巡检调度管理系统管理设备管理统计分析实时监控9热力管网远程监控系统实时监控主要是采用轮询网络数据库的方式获取最新的监控数据
GT-Earth
19
应用平台
100%
100%
界面
显示 效果 对比
80% 60% 40% 20%
扩展 应用 能力 对比
80% 60% 40% 20%
GT-Earth
Skyline
Google Earth
ArcGlobe
100%
GT-Earth
Skyline
Google Earth
ArcGlobe
100%
GT-HPRSTM热力管网远程监控系统
概述
热力管网远程监控系统
素材天下网 [PPT模板免费下载无需注册]
Hale Waihona Puke 系统平台 实施应用2概述
燃煤供热向燃气供热转化，是我市供热发展“十二五”规划的重点工程，它为我市城市供热结 构的调整，减少供热燃煤消耗量和污染物排放量，保障和改善民生，建设生态宜居城市，起到了十 分重要的作用。 但目前我市的热网监控及供热运行管理能力尚未达到理想水平，对整个热网的监控及平衡手段 薄弱，不能动态地监测热网的水力工况，进而不能进行有效地控制和调节。 3
热网远程监控系统(一)2024
热网远程监控系统（一）引言概述热网远程监控系统是一种应用于热网系统的监控与管理工具。
该系统利用先进的远程监控技术，实现对热网运行状态、设备状况以及能耗情况的实时监测和追踪。
本文将从系统概述、主要功能、技术原理、应用场景以及优势等方面，对热网远程监控系统进行详细介绍。
正文内容一、系统概述1.1 什么是热网远程监控系统1.2 热网远程监控系统的主要组成部分1.3 系统的工作原理和基本流程1.4 系统所涉及的硬件设备和软件平台1.5 系统的扩展性和可定制性二、主要功能2.1 实时监测热网的运行状态2.2 实时监测热网各个关键设备的工作状况2.3 实时监测热网的能耗情况2.4 告警和故障诊断功能2.5 数据录入和历史数据分析功能三、技术原理3.1 无线传感技术在热网远程监控中的应用3.2 数据采集与传输技术3.3 数据处理与分析技术3.4 可视化显示与远程控制技术3.5 手机APP和云平台的集成与应用四、应用场景4.1 市政热网系统4.2 工业园区热网系统4.3 居民小区热网系统4.4 大型商业综合体热网系统4.5 其他特定场所的热网系统五、优势5.1 实时监控和告警功能提高热网系统的可靠性和安全性5.2 远程访问和控制功能提高了热网系统的运维效率5.3 数据分析功能提供了优化热网系统运行的依据5.4 可定制性和扩展性适应了不同规模和要求的热网系统5.5 降低能耗和运维成本，提升热网系统的经济性和可持续性总结综合来看，热网远程监控系统作为一种先进的热网管理工具，通过实时监测和远程控制，提高了热网系统的安全性、可靠性和经济性。
其应用场景广泛，可适用于各类热网系统，并具有可定制性和扩展性。
在未来的发展中，热网远程监控系统将继续发挥其重要作用，促进热网系统的智能化和可持续发展。
热网远程监控系统的应用与设计
热网远程监控系统的应用与设计
吴庶庸;钟史明
【期刊名称】《热电技术》
【年(卷),期】2012(000)003
【摘要】以某热力公司集中供热热力站为研究对象，对集中供热热力站监控系统进行了分析和研究，阐述了GPRS网络通讯原理，研究了GPRS-DTU如何实现与数据中心之间的通讯，特别是热网预付费系统的设计。
【总页数】3页(P9-11)
【作者】吴庶庸;钟史明
【作者单位】
【正文语种】中文
【中图分类】TP277
【相关文献】
1.模糊控制在热网远程流量监控系统中的应用研究 [J], 田思庆;曹宇;郑家风;张炳权
2.GPRS技术在城市热网远程监控系统的研究与应用 [J], 曹宇;田思庆;樊爽;郑家风
3.热网远程监控系统中通讯方式的选择及应用 [J], 曹宇;田思庆;郑家风;张炳权
4.模糊神经网络在热网远程监控系统中的应用 [J], 田思庆;曹宇;郑家风
5.基于组态王软件的热网远程监控系统 [J], 曹宇;田思庆;郑家风
因版权原因，仅展示原文概要，查看原文内容请购买。
力控在远程热网监测系统中的应用
力控在远程热网监测系统中的应用前言按照新一轮城市建设和经济发展规划，城市建设和经济发展对优化城市能源结构提岀了更高的要求。
而推行热电联产、城市集中供热，是解决城市能源结构和环境污染问题的有效措施，充分体现节约能源、保护环境，提高能源利用效率、企业经济效益和社会效益的最佳途径。
所以既有利于节约能源，又有利于提高热电企业的经济效益和社会环境效益，给热电企业的发展创造了更加广阔的前景。
随着热用户的不断增加，热用量不断的加大，而怎样才能更好，更有效的对整个热网管道，热用户计量进行管理呢？利用远程监测，对整个热网管道，仪表进行跟踪监控，不仅可以全面掌握整个热网管线供热状态，还能快速、准确地反映仪表故障报警信息，方便维护人员及时查修，这样不仅节省大量的人力、物力，而且极大的提高了热网的现代化管理水平。
（一）远程热网监测网络概况热网监测系统由监控中心和远程终端（RTU ）二大部分组成，如图一所示。
监控中心的核心是一台工控机和数传设备，工控机可以挂接在用户的计算机局域网上实现信息共享，数传设备则负责工控机和RTU的数据交换。
工控机将采集到的热用户的有关数据进行整理，换算后，存入实时数据库，以供操作人员随时查用，并通过网页浏览方式提供给公司决策部门及其他用户。
RTU主要由数据采集设备（主要是流量计）和数传设备组成，数据采集设备采集、计算热用户的现场数据（如：温度、压力、瞬时流量、累积流量、供电状态等）并通过数传设备和监控中心交换信息。
热网监测系统的通信方式按通信媒介可分为有线和无线2大类，按通信网络类型可以分为公网和专网2大类，比如：最常用的无线数传电台属于无线专网，485通信属于有线专网，有线MODEM属于有线公网，GSM/GPRS属于无线公网。
（二）多种数据传输的比较目前远程热网监测网络在数据传输方面主要是通过485总线、无线数传电台以及GSM/GPRS网络这图一远程热网监测网络么几种通信方式对前端RTU进行监控以及数据采集。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热网远程监控系统中通讯方式的选择及应用
摘要：随着社会科学技术的发展，众多热电企业已经通过实行热电联产的方式向热网用户集中供热。
为了保证集中供热体系的稳定运行，热网公司普遍采用热网监控系统对热网用户进行实时监测。
该文通过对几种通讯方式的比较研究，发现GPRS技术在热网远程监控系统中具有很高的实用价值。
关键词：GPRS技术；热网；远程监控系统
随着计算机技术的迅猛发展，供热企业选择的通讯方式也越来越多。
热网由于其特有的特点（如覆盖区域广、各个站点分散）。
为了及时解决热网用户的需求，通讯方式的选择就显得非常重要。
该文就是根据系统的控制功能和要求，通过比较各个通讯方式之间的优缺点，选择最适合的通讯方式为城市热网提供服务。
1热网远程监控系统的实施原则
热网监控系统的主要任务就是对热网用户进行供暖，它肩负着整个供热系统的监测和控制，需要处理大量的数据，其中包括全网系统的实时参数，并根据实时参数，了解热网系统运作情况，第一时间发
现问题并解决问题。
为了保证热网监控系统供热均匀，满足用户需求，对热网监控系统提出以下要求：
1）实时性。
第一时间收集数据，并根据数据对用户进行配置处理，上传和下传时间必须得快。
2）灵活性。
由于热网系统的本身特点，大都在城市密集区，很难架设电缆，需要特别灵活、覆盖面广的通讯方式。
3）安全陆及可扩展性。
热网系统面向的都是一些小区，必须保证数据传输的稳定，且传输过程中不得丢失任何数据。
为了减少热网系统的维护保养，选用性价比高的通讯方式也至关重要。
2常用通讯方式的比较
对于热网监控系统而言，通讯方式在其中发挥着重要的作用，它不仅可以保证系统稳定、而且可以完成系统的相关功能。
现如今，热网监控系统所使用的通讯系统根据方式的不同分为有线和无线通讯。
按照通讯网络类型来看，又可分为公网和专网两种通讯方式。
现将热网监控系统的几种通讯方式进行比较，如表1所示。
1）Wi-Fi通讯方式。
现今应用最广泛的一种无线网络通讯方式。
Wi-Fi就是准许把一种电子设备连接到一个无线局域网内的技术，也就是可以把有线网络信号转换成无线网络信号。
它具有传输速度快、可靠性高等优点。
2）485总线通讯方式。
各个节点通过一条总线进行连接，通过采用内部通讯协议来实现的一种的通讯方式就是485总线方式，它属于有线专线。
485总线通讯方式可以支持多个节点用户间进行通讯，且通讯方式比较可靠、运行成本较低。
热网的通讯距离远、用户又相对较分散、且各个供热站本身的限制，所以485总线在远距离、大规模热网用户中一般都不会被应用。
3）无线电台通讯方式。
我国采用的专用无线数据传输的分配频段主要分布在220-240MHz范围里，同时也包括800MHz等分散频段，所以无线电台传输数据就比较稳定、可靠、实时性也比较好，无线监控系统多采用这种通讯方式。
由于无线电台主要采用主站呼叫、子站应答的数据采集模式，会导致传输数据的扩容性不好。
同时，由于热网监控系统里的用户人数不断增加，热力站总数也会相应的增加，这样下来无线电台数据采集的实时陆就会大大降低，热网监控系统主要针对于大城市，随着大城市规划及建设力度不断增加，许多高楼大厦也会阻挡信号传输，这样肯定会对数据正常传输有相当大的影响，而且外部天气环境也会影响无线电台传输的稳定性。
为了克服以上的不
足，肯定会增加各个站台的巡查、修复等工作，这样下来成本肯定会上升。
而且随着科技的发展，国家对无线电频谱资源的进一步管控，使得其收益会进一步降低，基于以上原因，在热网监控系统中，无线电台通讯方式已经不再是供热企业的最佳选择。
4）GPRS通讯方式。
GPRS网络主要是通过移动数据专线（或者haternet）用TCP/IP或者UDP数据包方式传输数据GPRS网络。
GPRS 网络的工作流程主要是通过RS-485或者RS-232接口，然后现场仪表把得到的数据传输到GPRS DTU上，GPRSDTU把得到的数据达成了CP/IP或UDP数据包，最后将发送到移动数据专线（或者Internet）
上固定的IP上，这样就完成了网络数据的传输工作。
此外，GPRS
网络可以通过电路交换模式作用在计算机通讯网络的路由器和移动
终端上，主要负责提供数据的分组传递，这样可以保证用户在端到端的分组转移模式下传输数据，安全可靠。
同时为了保证每位用户在占用多个无线信道的同时，又可以共享同一无线信道，我们采用GPRS 网络的分组交换技术，可以很高效的利用网络资源，数据传输速率也可以达到一个很高的水平。
GPRS网络具有很多优点，如数据传输速度快、网络系统维护量小、受外界干扰小等。
但是它通讯运行成本很高，对电信运营商的依赖程度也较高，因此很多大型的热电公司对此就给与否决。
但是随着网络通信技术的发展及电信运营商成本的降低，GPRS网络已经被很多热电公司所采用。
3GPRS网络的监控系统
GPRS网络监控系统主要由GPRS网络、智能GPRS无线控制终端、PLC控制模块、远程上位机管理系统、人机界面等组成，构架合理，非常方便实际操作。
如图1则为GPRS通讯系统的构架图。
GPRS网络监控系统的特点：
1）较强的实时性。
GPRS自身具有实时在线的特性，系统除了没有延迟，无需轮训就能同步接收、完成很多数据的采集，可以很好的满足系统对于数据采集和传输实时性的具体要求。
2）覆盖范围广。
随着电信运营成本的降低，GPRS网络的覆盖范围可以进一步的增加，只要有网络的地方就可以完成热网监控系统的控制和管理。
不限时间、地点，可以很好地满足偏远山区及一些地形比较复杂的区域“.
3）建设周期短。
只要有网就可以个构建一个热网监控系统，它投资小，节约资源。
GPRS具有双向信道传输的特点，可以很好地实现远程控制，及时进行参数调整等控制操作。
4GPRS网络的工作原理
在以往的通讯系统里，一个数据的连接必须要创建和保存另一个信道连接，且不能跟其他数据进行通讯，非常不便。
当GPRS网络技术出现以后，由于GPRS网络有分组交换技术，可以在不同的用户之间通过一个传输通道，方便快捷，可以在很大程度上进行数据分配，提高宽带的利益效率，进一步解放热网系统。
图2则为GPRS网络的工作原理图。
随着网络技术的发展完善，通信费用也在逐年降低，以前电路通讯以秒进行收费，现在GPRS网络数据收费是按照字节来计算，非常方便。
在数据的传输过程中，数据被分成一定长度的包，通过预先分配信道建立连接，然后根据数据包的信息，寻找可用的信息资源将数据发送。
在这种传输方式下，资源可以被所有热网用户分享使用。
而GPRS技术就是把网络跟计算机巧妙的连接在一起，通过IP网络平台发展。
GPRS模块通过GPRS通讯网络与远程控制装置进行连接，实现远程控制操作，非常适合热电企业。
5结论
通过比较几种通讯方式发现，GPRS技术网络传输数据可靠性高，建设成本和维护成本也存在一定的优势，随着GPRS网络的进一步完
善和费用的降低，对于提高供热企业的工作效率和产值，具有重大的现实意义，值得推广应用。
