高速铁路桥涵工程施工质量验收标准1.07
高速铁路桥涵工程施工质量验收标准
4明挖基础4.5基坑回填:旧规范中没有这一项内容,详见P26-27。
5桩基础5.3钻孔桩和挖孔桩5.3.17桩身顶端上层浮浆应凿除,凿除后顶面应平整,粗骨料呈现均匀,不得损坏基桩钢筋,桩顶高程允许偏差0,-3cm,主筋伸入承台长度必须符合要求。
凿除时,混凝土达到一定强度:人工凿除,需达到2.5Mpa;风动机凿除时,需达到10 Mpa。
旧规范中只规定桩顶必须清除上层浮浆露出新鲜混凝土面。
桩顶高程和主筋深入承台长度要符合设计要求。
5.4桩基承台5.4.10承台预埋墩身钢筋长度应符合设计要求。
旧规范中无这一要求。
5.5基坑回填旧规范中无这一项要求。
6沉井基础6.2就地制作沉井6.2.9沉井下沉就位的允许偏差中:规定顶面、底面高程允许偏差为±20mm,检验方法为测量4点。
旧规范中无这一条要求。
7墩台7.1一般规定7.1.1墩台应在承台完工后尽快施工,缩短墩台和承台混凝土浇筑的时间间隔。
旧规范中无这条规定。
7.1.2墩身模板必须与承台顶面密封,封闭材料不得侵入墩身。
旧规范中无这条规定。
7.1.4墩台处地表排水设施应与天然沟渠和相邻路基、隧道、车站等排水设施衔接,组成完整的排水系统。
施工前应核对排水系统的设计是否完备和妥善。
旧规范中无这条规定。
7.1.5陡坡地段桥梁墩台的基坑回填和边坡防护应按设计要求进行统筹施工。
边坡应按设计要求完整防护。
旧规范中无这规定。
7.2墩台7.2.7关于混凝施工接缝的要求:1 施工缝的平面应与结构的轴线垂直,边缘应处理平整。
旧规范中无这要求。
2 周边应设至今不小于16mm的钢筋,钢筋埋入深度和露出长度均应不小于钢筋直径的15倍(旧规范中为30倍),间距不应大于20cm(设计有连接或护面钢筋时可不另设)(旧规范中要求间距不小于钢筋直径的20倍)。
使用光圆钢筋时两端设半圆形标准弯钩,使用带肋钢筋时可不设弯。
连接钢筋的混凝土保护层应符合有关规定。
(这两条旧规范中也没有规定)。
铁路桥涵工程施工质量验收标准

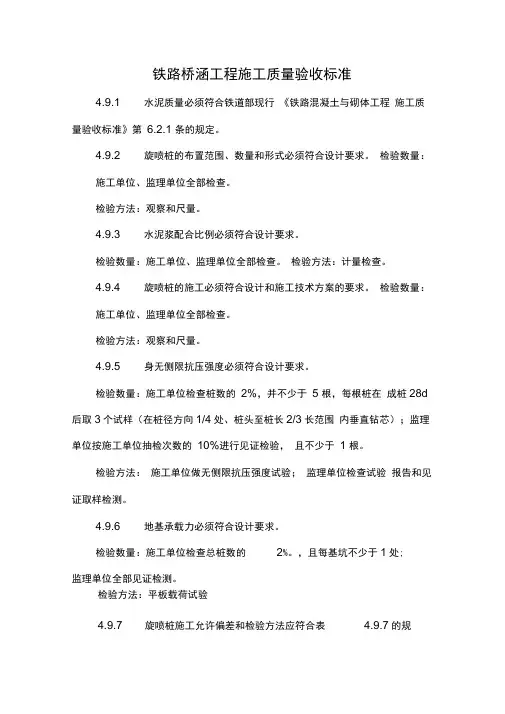

铁路桥涵工程施工质量验收标准4.9.1 水泥质量必须符合铁道部现行《铁路混凝土与砌体工程施工质量验收标准》第6.2.1 条的规定。
4.9.2 旋喷桩的布置范围、数量和形式必须符合设计要求。
检验数量:施工单位、监理单位全部检查。
检验方法:观察和尺量。
4.9.3 水泥浆配合比例必须符合设计要求。
检验数量:施工单位、监理单位全部检查。
检验方法:计量检查。
4.9.4 旋喷桩的施工必须符合设计和施工技术方案的要求。
检验数量:施工单位、监理单位全部检查。
检验方法:观察和尺量。
4.9.5 身无侧限抗压强度必须符合设计要求。
检验数量:施工单位检查桩数的2%,并不少于5 根,每根桩在成桩28d 后取3个试样(在桩径方向1/4处、桩头至桩长2/3长范围内垂直钻芯);监理单位按施工单位抽检次数的10%进行见证检验,且不少于1 根。
检验方法:施工单位做无侧限抗压强度试验;监理单位检查试验报告和见证取样检测。
4.9.6 地基承载力必须符合设计要求。
检验数量:施工单位检查总桩数的2%。
,且每基坑不少于1处;监理单位全部见证检测。
检验方法:平板载荷试验4.9.7 旋喷桩施工允许偏差和检验方法应符合表 4.9.7的规检验数量:施工单位检查桩孔数的2%并不少于5根。
5.1.1 模板及支架、钢筋、混凝土和砌体的施工应符合铁道部现行《铁路混凝土与砌体工程质量验收标准》第4.1节、第5.1节、第6.1节和第8.1节的有关规定。
5.1.2 基坑开挖前应按地质、水文资料和环保要求,结合现场情况,指定施工方案,确定开挖范围、开挖坡度、支护方案、弃土位置和防、排水等措施。
5.1.3 基坑土方施工应对支护结构、周围环境进行观察和监测,当发现异常情况时应停止施工及时处理,待恢复正常后方可继续施工。
5.1.4 当基础底面处于软硬不匀地层时,应由勘察设计部门提出处理方案。
5.1.5 基底处理应符合下列规定:1 岩层基底应清除岩面松碎石块、淤泥、苔藓,凿出新鲜岩面,表面应清洗干净,应将倾斜岩面凿平或凿成台阶;2 碎石类土及砂类土层基底承重面应修理平整,黏性土层基底整修时,应在天然状态下铲平,不得用回填土夯平;3砌筑基础时,应在基础底面先铺一层5~10cm水泥砂浆。
《高速铁路桥涵工程施工质量验收标准》更改
3基本规定3.1一般规定1.新增3、1、2高速铁路桥涵工程施工应加强现场标准化管理与过程控制。
3、1。
5工程施工质量保证资料应齐全、真实、系统、完整,并应包括:1.所用原材料、构配件、半成品与成品质量检验结果。
2.材料配合比、拌合过程检验与实验数据。
3.隐蔽工程检查记录。
4.各项质量控制指标得实验记录与质量检验汇总资料。
5.施工过程中遇到得非正常情况记录以及对工程质量影响分析。
6.施工过程中发生质量缺陷,经处理与,满足质量要求得技术资料、3、1。
6工程施工质量验收合格应符合工程设计文件要求、本标准与相关验收标准得规定。
3、1。
7符合下列条件之一得,可调整抽样检验、实验数量、调整后得抽样检验、实验方案应由施工单位编制、并报监理单位、建设单位审核确认。
1.同一项目中由相同得施工单位施工得多个单位工程,使用同一生产厂家得同品种、同规格、同批次得材料、构配件、半成品、设备。
2.同一施工单位在现场加工得产品、半成品、构配件用于同一项目得多个单位工程。
3.在同一项目中,针对同一抽样对象已有检验成果可以重复利用。
4.获得产品认证得产品来源稳定且连续三批次均一次检验合格得产品。
3、1、8对于梁拱等组合结构可按相关章节内容进行验收。
3.1。
9本标准对高速铁路桥涵工程中得验收项目未做出相应规定得,应有建设单位组织设计、监理、施工等单位制定专项验收方案。
涉及安全、环境保护等项目得专项方案应由建设单位组织专家论证。
3、2验收单元划分新增3.2。
4分项工程应按工种、工序、材料、施工工艺等划分。
3.2、5检验批可根据施工及质量控制与验收需要,按施工段、施工部位或工程量得划分。
检验批得划分以同一分项工程内部便于一次验收得工程内容为一个检验批、3。
2。
6桥梁、涵洞工程得分布工程、分项工程、检验批划分可按本标准附录B采用、3、2。
7原材料、构配件、半成品、设备等应按进场批次进行检验。
属于同一工程项目且同期施工得多个单位工程,对同一厂家生产得同批次得原材料、构配件、半成品、设备等可同一进行验收。
铁路桥涵工程施工质量验收标准部分

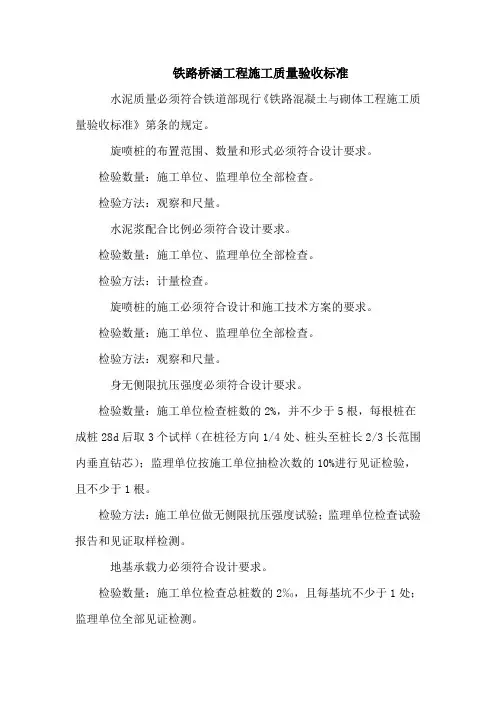

铁路桥涵工程施工质量验收标准水泥质量必须符合铁道部现行《铁路混凝土与砌体工程施工质量验收标准》第条的规定。
旋喷桩的布置范围、数量和形式必须符合设计要求。
检验数量:施工单位、监理单位全部检查。
检验方法:观察和尺量。
水泥浆配合比例必须符合设计要求。
检验数量:施工单位、监理单位全部检查。
检验方法:计量检查。
旋喷桩的施工必须符合设计和施工技术方案的要求。
检验数量:施工单位、监理单位全部检查。
检验方法:观察和尺量。
身无侧限抗压强度必须符合设计要求。
检验数量:施工单位检查桩数的2%,并不少于5根,每根桩在成桩28d后取3个试样(在桩径方向1/4处、桩头至桩长2/3长范围内垂直钻芯);监理单位按施工单位抽检次数的10%进行见证检验,且不少于1根。
检验方法:施工单位做无侧限抗压强度试验;监理单位检查试验报告和见证取样检测。
地基承载力必须符合设计要求。
检验数量:施工单位检查总桩数的2‰,且每基坑不少于1处;监理单位全部见证检测。
检验方法:平板载荷试验。
旋喷桩施工允许偏差和检验方法应符合表的规定。
表旋喷桩施工允许偏差和检验方法检验数量:施工单位检查桩孔数的2%,并不少于5根。
模板及支架、钢筋、混凝土和砌体的施工应符合铁道部现行《铁路混凝土与砌体工程质量验收标准》第节、第节、第节和第节的有关规定。
基坑开挖前应按地质、水文资料和环保要求,结合现场情况,指定施工方案,确定开挖范围、开挖坡度、支护方案、弃土位置和防、排水等措施。
基坑土方施工应对支护结构、周围环境进行观察和监测,当发现异常情况时应停止施工及时处理,待恢复正常后方可继续施工。
当基础底面处于软硬不匀地层时,应由勘察设计部门提出处理方案。
基底处理应符合下列规定:1 岩层基底应清除岩面松碎石块、淤泥、苔藓,凿出新鲜岩面,表面应清洗干净,应将倾斜岩面凿平或凿成台阶;2 碎石类土及砂类土层基底承重面应修理平整,黏性土层基底整修时,应在天然状态下铲平,不得用回填土夯平;3 砌筑基础时,应在基础底面先铺一层5~10cm水泥砂浆。
高速铁路桥涵工程施工质量验收标准

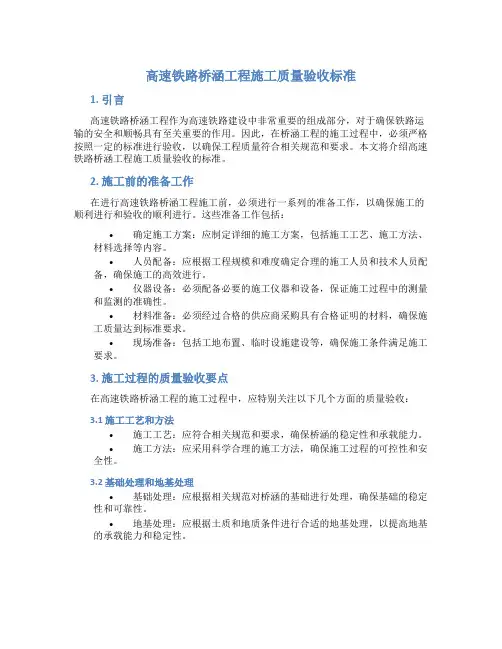

高速铁路桥涵工程施工质量验收标准1. 引言高速铁路桥涵工程作为高速铁路建设中非常重要的组成部分,对于确保铁路运输的安全和顺畅具有至关重要的作用。
因此,在桥涵工程的施工过程中,必须严格按照一定的标准进行验收,以确保工程质量符合相关规范和要求。
本文将介绍高速铁路桥涵工程施工质量验收的标准。
2. 施工前的准备工作在进行高速铁路桥涵工程施工前,必须进行一系列的准备工作,以确保施工的顺利进行和验收的顺利进行。
这些准备工作包括:•确定施工方案:应制定详细的施工方案,包括施工工艺、施工方法、材料选择等内容。
•人员配备:应根据工程规模和难度确定合理的施工人员和技术人员配备,确保施工的高效进行。
•仪器设备:必须配备必要的施工仪器和设备,保证施工过程中的测量和监测的准确性。
•材料准备:必须经过合格的供应商采购具有合格证明的材料,确保施工质量达到标准要求。
•现场准备:包括工地布置、临时设施建设等,确保施工条件满足施工要求。
3. 施工过程的质量验收要点在高速铁路桥涵工程的施工过程中,应特别关注以下几个方面的质量验收:3.1 施工工艺和方法•施工工艺:应符合相关规范和要求,确保桥涵的稳定性和承载能力。
•施工方法:应采用科学合理的施工方法,确保施工过程的可控性和安全性。
3.2 基础处理和地基处理•基础处理:应根据相关规范对桥涵的基础进行处理,确保基础的稳定性和可靠性。
•地基处理:应根据土质和地质条件进行合适的地基处理,以提高地基的承载能力和稳定性。
3.3 结构施工•混凝土施工:应符合相关规范和要求,包括混凝土配合比、浇筑工艺、养护等。
•钢筋施工:应按照设计要求进行钢筋的布置和焊接,确保钢筋的位置和间距符合设计要求。
3.4 施工监测和验收•监测:应设置合适的监测点,对施工过程中的各项指标进行实时监测和记录。
•验收:应按照相关规范和要求,对施工过程中的各个环节进行验收,确保施工质量达到要求。
4. 施工质量验收的方法高速铁路桥涵工程的施工质量验收应采用以下方法:•抽样检查:从施工过程中随机抽取一定数量的样品进行检查,确保施工质量的代表性。
高速铁路桥涵工程施工质量验收标准
高速铁路桥涵工程施工质量验收标准1. 引言高速铁路桥涵工程作为铁路建设的重要组成部分,其施工质量对于保证铁路线路的安全运行起着至关重要的作用。
为了确保高速铁路桥涵工程的施工质量达到标准要求,需要进行质量验收。
本文档旨在制定高速铁路桥涵工程施工质量验收标准,以确保工程质量符合相关规范要求。
2. 施工质量验收标准2.1. 质量验收的基本要求高速铁路桥涵工程施工质量验收应符合以下基本要求:•工程质量应符合相关规范和技术标准的要求;•施工过程中,应严格按照设计图纸和技术要求进行施工;•施工现场应有足够的管理和监督人员;•施工过程中应出具相应的施工记录和质量检测报告。
2.2. 施工过程检查在高速铁路桥涵工程的施工过程中,需要进行以下检查:•施工单位应按照设计要求和规范进行合理施工,包括土方开挖、基础处理、构造物安装等;•施工单位应按照合同约定,并根据相关规范和技术要求,对施工材料进行验收,并出具相应的材料验收报告;•施工过程中,需要随时检查施工现场的安全和施工质量,发现问题及时整改。
2.3. 工程质量验收•施工单位应提交施工材料的合格证明和验收报告;•监理单位应对施工过程进行全程监督和检查,及时发现并处理施工过程中的问题;•完成桥涵工程施工后,需要进行验收检查,包括施工图纸的变更确认、结构尺寸的测量和检查、细部工程的验收等;•施工单位应提交相关验收材料,包括验收报告、材料合格证明等。
3. 验收报告编制要求高速铁路桥涵工程施工质量验收报告应按以下要求编制:•验收报告应包括施工单位、监理单位、验收人员的基本信息;•报告内容应详细,包括工程概况、工程执行情况、施工质量验收情况等;•报告中应列明施工过程检查和工程质量验收的具体情况,包括合格证明、验收报告、相关图片等;•验收报告应由施工单位和监理单位签字确认。
4. 结论高速铁路桥涵工程施工质量验收标准的制定和遵守对保障工程质量和铁路线路安全具有重要意义。
通过施工过程的检查和工程质量的验收,可以确保高速铁路桥涵工程的质量符合相关标准和技术要求。
《高速铁路桥涵工程施工质量验收标准》内容要点及应用解析
《高速铁路桥涵工程施工质量验收标准》内容要点及应用解析王金【摘要】As a basis for control of the construction quality of high-speed railway bridge and culvert engineering, the issued and implemented Standard for Construction Quality Acceptance of High-speed Railway Bridge and Culvert Engineering (TB10752-2010) (Document Tie Jian She [2010] No. 240) , compared with the Interim Standard for Quality Acceptance of Bridge and Culvert Works of Passenger-dedicated Railway (Document Tie Jian She [2005] No. 160), has relatively great changes in construction quality assurance measures, technical requirements, quality indexes and acceptance procedures, etc. In combination with the actual experience in the standard preparation, the article analyzes the issues in such respects as preparation basis, preparation principles, major content and relationship with relevant other standards, and emphasizes the specific problems to be noted in actual application so as to provide information for all interested parties to fully understand and correctly implement the standard.%作为高速铁路桥涵工程施工质量控制的基础依据,铁建设[2010]240号文发布实施的《高速铁路桥涵工程施工质量验收标准》(TB10752-2010),与同时废止的《客运专线铁路桥涵工程施工质量验收暂行标准》(铁建设[2005]160号)相比,在施工质量保证措施、技术要求、质量指标、验收程序等方面均有较大变化.结合标准编制过程的实际体会,从编制依据、编制原则、主要内容及与相关标准的关系等方面进行解析,并对实际应用中需要注意的具体问题等予以着重说明,为建设各方人员全面理解和正确执行标准提供参考.【期刊名称】《铁道标准设计》【年(卷),期】2012(000)006【总页数】5页(P70-73,78)【关键词】高速铁路;桥梁工程;验收标准【作者】王金【作者单位】中铁三局集团有限公司,太原030001【正文语种】中文【中图分类】U442.5+21 概述2010年12月8日,铁道部铁建设[2010]240号文发布了9项高速铁路工程施工质量验收标准,其中包括《高速铁路桥涵工程施工质量验收标准》(TB10752—2010),(以下简称《新标准》),自印发之日起实施。
高速铁路路基工程施工质量验收标准
高速铁路路基工程施工质量验收标准高速铁路是国家重点基础设施工程,其路基工程施工质量直接关系到铁路线的安全、稳定和运行效率。
为了确保高速铁路路基工程施工质量的验收标准,制定了以下标准:一、路基平整度验收标准。
1. 路基平整度应符合设计要求,不得有凹凸不平、波浪起伏等现象。
验收时应采用平整度仪进行检测,合格标准为±3mm。
二、路基坡度验收标准。
1. 路基坡度应符合设计要求,坡度变化应平缓,不得有陡坡、急转弯等情况。
验收时应采用坡度仪进行检测,合格标准为设计要求的正负5%以内。
三、路基排水验收标准。
1. 路基排水应符合设计要求,不得有积水、渗水等现象。
验收时应检查排水设施是否畅通,排水坡度是否符合要求,合格标准为排水畅通,坡度符合设计要求。
四、路基土质验收标准。
1. 路基土质应符合设计要求,不得有松软、坍塌、滑坡等情况。
验收时应进行土质取样检测,合格标准为土质符合设计要求。
五、路基荷载验收标准。
1. 路基荷载应符合设计要求,不得有沉陷、变形等情况。
验收时应进行静载试验和动载试验,合格标准为变形小于设计要求值。
六、路基防护验收标准。
1. 路基防护应符合设计要求,不得有塌方、滑坡等情况。
验收时应检查护坡、挡墙等设施是否完好,合格标准为设施完好,无破损。
七、路基绿化验收标准。
1. 路基绿化应符合设计要求,不得有草皮死亡、植被稀疏等情况。
验收时应进行绿化现场检查,合格标准为绿化良好,无死亡植被。
总结,高速铁路路基工程施工质量验收标准是保障铁路施工质量的重要手段,严格按照标准进行验收,可以有效预防施工质量问题,确保高速铁路的安全和稳定运行。
只有严格执行验收标准,才能保证高速铁路路基工程的施工质量达到国家标准,为人民群众提供更加安全、便捷的出行服务。
高速铁路桥涵工程施工质量验收标准(TB10752-2010)(1)
施工单位进行仪器检查;监理单 位检查检测报告。
同厂家、同出厂编号、同出厂日期且连续进场
的散装水泥每500t(袋装水泥每200t)为一 施工单位检查产品合格证、出厂
砂浆用水泥的质量应符合国家现行标准《通用硅酸 盐水泥》(GB175)的规定
批,不足上述数量时也按一批计。施工单位每 批抽样试验一次;监理单位按施工单位抽检数 量的10%进行见证检验,但至少一次。当使用同
连续进场的同料源、同品种、同规格的细骨料 每400m³(或600t)为一批,不足上述数量按一
批计。
施工单位每批抽样试验一次,其 中有机物含量每3月检验一次;监 理单位按施工单位抽检次数的10% 进行平行检验,但不少于一次。
拌制砂浆用水技术要求应符合《铁路混凝土工程施 工质量验收标准》(TB10424-2010)第6.2.7条的规
验一次。
施工单位进行砂浆强度试验;监 理单位检查砂浆强度试验报告。
拆除承重模板及支(拱)架时的混凝土强度应符合 设计要求和相关专业验收标准的规定。
施工单位、监理单位全部检查。
施工单位拆模前进行一组同条件 养护试件强度试验;监理单位检
查强度试验报告。
同厂家、同出厂编号、同出厂日期且连续进场
的散装水泥每500t(袋装水泥每200t)为一 施工单位检查产品合格证、出厂
量验收标准》(TB10424-2010)附录J的规定。
施工单位对同类型、同强度等级的砂浆至少进 行一次砂浆配合比设计;监理单位全部检查。
施工单位进行配合比选定试验; 监理单位检查配合比选定报告。
砌体工程所用砂浆的类别和强度等级必须符合设计 要求。用于检查砂浆强度的试件应在搅拌机出料口
随机抽样制作。
同类型、同强度等级每100m³砌体为一批,不足 100m³也按一批计。施工单位、监理单位每批检
高速铁路桥涵工程施工质量验收标准
高速铁路桥涵工程施工质量验收标准
高速铁路桥涵工程施工质量验收标准应包括以下内容:
1. 桥涵结构稳定性:桥涵结构应满足设计要求,稳定可靠,不得出现明显的挠度、裂缝等变形情况,且能承受设计荷载。
2. 混凝土工程质量:混凝土桥涵构件应符合相关标准和规
范要求,混凝土强度、密实度、表面平整度等指标应满足
设计要求。
3. 钢筋混凝土工程质量:钢筋混凝土结构构件应满足相关
标准和规范要求,钢筋的布置和镶嵌应符合设计图纸要求,混凝土保护层厚度、钢筋的连接和锚固等应满足设计要求。
4. 基础工程质量:桥涵的基础工程应满足相关标准和规范
要求,包括桩基、地基处理等工作。
基础的稳定性和承载
能力应满足设计要求。
5. 桥梁隧道工程施工质量:隧道的施工要合理、稳定,洞
口对接和衬砌工作应符合设计要求。
桥梁的结构加固和连
接工作应满足设计要求。
6. 防水防腐工程质量:涵洞和桥梁的防水防腐工程应符合
设计要求,包括防水层的施工和防腐涂料的涂覆等工作。
7. 排水工程质量:涵洞和桥梁的排水工程应满足设计要求,包括排水管道的安装、斜坡的排水等工作。
8. 施工图纸和资料的整理:施工图纸和资料的整理要符合
相关标准和规范要求,包括各种质量检测报告、记录等文
件的妥善保存和整理。
以上是高速铁路桥涵工程施工质量验收的基本标准,具体
验收标准还需参考相关国家或地区的具体规范和标准。
铁路桥涵工程施工质量验收标准样本
铁路桥涵工程施工质量验收原则4.9.1 水泥质量必要符合铁道部现行《铁路混凝土与砌体工程施工质量验收原则》第6.2.1条规定。
4.9.2 旋喷桩布置范畴、数量和形式必要符合设计规定。
检查数量:施工单位、监理单位所有检查。
检查办法:观测和尺量。
4.9.3 水泥浆配合比例必要符合设计规定。
检查数量:施工单位、监理单位所有检查。
检查办法:计量检查。
4.9.4 旋喷桩施工必要符合设计和施工技术方案规定。
检查数量:施工单位、监理单位所有检查。
检查办法:观测和尺量。
4.9.5 身无侧限抗压强度必要符合设计规定。
检查数量:施工单位检查桩数2%,并不少于5根,每根桩在成桩28d后取3个试样(在桩径方向1/4处、桩头至桩长2/3长范畴内垂直钻芯);监理单位按施工单位抽检次数10%进行见证检查,且不少于1根。
检查办法:施工单位做无侧限抗压强度实验;监理单位检查实验报告和见证取样检测。
4.9.6 地基承载力必要符合设计规定。
检查数量:施工单位检查总桩数2‰,且每基坑不少于1处;监理单位所有见证检测。
检查办法:平板载荷实验。
4.9.7 旋喷桩施工容许偏差和检查办法应符合表4.9.7规定。
表4.9.7 旋喷桩施工容许偏差和检查办法检查数量:施工单位检查桩孔数2%,并不少于5根。
5.1.1 模板及支架、钢筋、混凝土和砌体施工应符合铁道部现行《铁路混凝土与砌体工程质量验收原则》第4.1节、第5.1节、第6.1节和第8.1节关于规定。
5.1.2 基坑开挖前应按地质、水文资料和环保规定,结合现场状况,指定施工方案,拟定开挖范畴、开挖坡度、支护方案、弃土位置和防、排水等办法。
5.1.3 基坑土方施工应对支护构造、周边环境进行观测和监测,当发现异常状况时应停止施工及时解决,待恢复正常后方可继续施工。
5.1.4 当基本底面处在软硬不匀地层时,应由勘察设计部门提出解决方案。
5.1.5 基底解决应符合下列规定:1 岩层基底应清除岩面松碎石块、淤泥、苔藓,凿出新鲜岩面,表面应清洗干净,应将倾斜岩面凿平或凿成台阶;2 碎石类土及砂类土层基底承重面应修理平整,黏性土层基底整修时,应在天然状态下铲平,不得用回填土夯平;3 砌筑基本时,应在基本底面先铺一层5~10cm水泥砂浆。
铁路桥涵工程施工质量验收标准
铁路桥涵工程施工质量验收标准4.9.1 水泥质量必须符合铁道部现行《铁路混凝土与砌体工程施工质量验收标准》第6.2.1条的规定。
4.9.2 旋喷桩的布置范围、数量和形式必须符合设计要求。
检验数量:施工单位、监理单位全部检查。
检验方法:观察和尺量。
4.9.3 水泥浆配合比例必须符合设计要求。
检验数量:施工单位、监理单位全部检查。
检验方法:计量检查。
4.9.4 旋喷桩的施工必须符合设计和施工技术方案的要求。
检验数量:施工单位、监理单位全部检查。
检验方法:观察和尺量。
4.9.5 身无侧限抗压强度必须符合设计要求。
检验数量:施工单位检查桩数的2%,并不少于5根,每根桩在成桩28d后取3个试样(在桩径方向1/4处、桩头至桩长2/3长范围内垂直钻芯);监理单位按施工单位抽检次数的10%进行见证检验,且不少于1根。
检验方法:施工单位做无侧限抗压强度试验;监理单位检查试验报告和见证取样检测。
4.9.6 地基承载力必须符合设计要求。
检验数量:施工单位检查总桩数的2‰,且每基坑不少于1处;监理单位全部见证检测。
检验方法:平板载荷试验。
4.9.7 旋喷桩施工允许偏差和检验方法应符合表 4.9.7的规定。
表4.9.7 旋喷桩施工允许偏差和检验方法检验数量:施工单位检查桩孔数的2%,并不少于5根。
5.1.1 模板及支架、钢筋、混凝土和砌体的施工应符合铁道部现行《铁路混凝土与砌体工程质量验收标准》第4.1节、第5.1节、第6.1节和第8.1节的有关规定。
5.1.2 基坑开挖前应按地质、水文资料和环保要求,结合现场情况,指定施工方案,确定开挖范围、开挖坡度、支护方案、弃土位置和防、排水等措施。
5.1.3 基坑土方施工应对支护结构、周围环境进行观察和监测,当发现异常情况时应停止施工及时处理,待恢复正常后方可继续施工。
5.1.4 当基础底面处于软硬不匀地层时,应由勘察设计部门提出处理方案。
5.1.5 基底处理应符合下列规定:1 岩层基底应清除岩面松碎石块、淤泥、苔藓,凿出新鲜岩面,表面应清洗干净,应将倾斜岩面凿平或凿成台阶;2 碎石类土及砂类土层基底承重面应修理平整,黏性土层基底整修时,应在天然状态下铲平,不得用回填土夯平;3 砌筑基础时,应在基础底面先铺一层5~10cm水泥砂浆。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
根据最新下发的施工质量验收标准,我部将简支梁架设规范摘录出来,便于各部门学习:
《高速铁路桥涵工程施工质量验收标准》TB10752-2010
第一章架桥机架设预应力混凝土简支箱梁
1、架梁
8.4.1梁体规格和质量应符合设计要求。
(P63)
8.4.2梁体存放和运输支点位置应符合设计要求。
且支点应位于同一平面上,箱梁同一端支点相对高差不得大于2mm。
架设时吊点位置应符合设计要求。
(P64)
8.4.2预制箱梁架设落梁应采用支点反力控制,支承垫石顶面与支座底面间隙灌浆硬化前,每个支点反力与四个支点反力的平均值之差不得超过±5%。
支座砂浆强度达到20MPa,千斤顶撤出后方可通过运架设备。
(P64)
8.4.4预制箱梁架设后的相邻梁跨梁端桥面之间、梁端桥面与相邻桥台胸墙顶面之间的相对高差不得大于10mm。
预制箱梁桥面高程不得高于设计高程,也不得低于设计高程20mm。
(P64)
8.4.5 预制箱梁支承垫石顶面与支座底面间的砂浆厚度不得小于20mm,也不得大于30mm。
(P64)
8.4.6梁体架设后应梁体稳固,梁缝均匀,梁体无损伤。
(P64)
2、支座
15.1.1支座安装前应检查桥梁跨度、支承垫石尺寸和高程、预
留锚栓孔位置和尺寸等。
支承垫石和锚栓孔应清理干净,做到无
泥土、无浮沙、无积水、无冰雪和油污等杂物,并对支承垫石顶
面进行凿毛处理。
(P158)
15.1.2预制箱梁架设完成后应保证每个支座反力与四个支座反力的平均值相差不超过±5%。
(P158)
15.1.3支座防尘罩应及时安装,并应做到严实、牢固、栓钉齐全,防尘罩开启不应与防落梁装置或梁端限位装置相抵触。
(P158)
15.2支座安装
15.2.1支座品种、规格、质量和调商量等应符合设计要求和相关标准的规定。
(P158)
15.2.2支座的安装位置及方向应符合设计要求。
同一座桥梁上固定支座和纵向活动支座应安装在梁的同一侧,横向活动支座与
多向活动支座应安装在梁的另一侧。
(P158)
15.2.3固定支座上下座板应互相对正,活动支座上下座板横向应对正,纵向预偏量应根据支座安装施工温度与设计安装温度之
差和梁体混凝土未完成收缩、徐变量及弹性压缩量计算确定,并
在各施工阶段进行调整,当体系转换全部完成时梁体支座中心应
符合设计要求。
(P159)
15.2.4支座锚栓应拧紧,其埋置深度和外露长度应符合设计
要求。
(P159)
15.2.5支座砂浆的类别和质量应符合设计要求,其施工及检验应符合铁道部现行《铁路混凝土工程施工质量验收标准》(TB10424-2010)第9.9.6条~第9.9.13条的规定。
(P159)
《铁路混凝土工程施工质量验收标准》(TB10424-2010)
9.9.6 桥梁支座砂浆冬期施工时应进行专门的工艺试验。
9.9.7 自流平砂浆材料的流动度、泌水率、膨胀率、抗压强度、抗折强度、弹性模量等应符合设计要求及专项技术标准的规定。
9.9.8 干硬性砂浆的水泥、砂、减水剂、膨胀剂及拌合用水的技术要求和检验应符合本标准第6.2.1、6.2.3、6.2.5、9.5.6和6.2.7条的规定。
9.9.9干硬性砂浆配合比应原材料性能和设计要求的强度等级通过试配、实验确定。
9.9.10 桥梁支座砂浆施工时,混凝土表面温度和环境温度不得低于5℃;砂浆入模温度不得低于5℃。
9.9.11 桥梁支座砂浆施工完毕后,应及时采取有效的养护措施。
9.9.12 桥梁支座砂浆的强度等级必须符合设计要求。
强度等级评定标准条件养护试件的实验龄期为28d(其它早期龄期强度根据工程需要确定),并应在砂浆的浇筑地点随机抽样制作,其试件的取样与留置频率应为每孔(梁)的制作砂浆取样不得少于一次,每次取样至少一组试件。
9.9.13 桥梁支座砂浆表面应密实平整,不得有蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。
15.2.6支座与粱底及垫石之间应密贴无空隙。
(P159)
15.2.7支座的螺栓、防尘罩等部件应齐全。
(P159)
15.2.8 支座安装允许偏差和检验方法应满足表15.2.8的规
定。
(P159)
《高速铁路桥涵工程施工质量验收标准》TB10752-2010
支座安装允许偏差和检验方法。
