电力系统继电保护的设计与配置

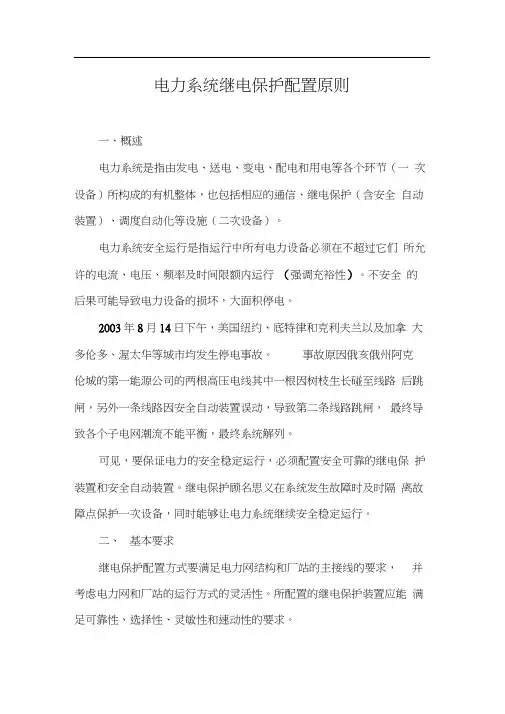

电力系统继电保护配置原则
电力系统继电保护配置原则一、概述电力系统是指由发电、送电、变电、配电和用电等各个环节（一次设备）所构成的有机整体，也包括相应的通信、继电保护（含安全自动装置）、调度自动化等设施（二次设备）。
电力系统安全运行是指运行中所有电力设备必须在不超过它们所允许的电流、电压、频率及时间限额内运行（强调充裕性）。
不安全的后果可能导致电力设备的损坏，大面积停电。
2003年8月14日下午，美国纽约、底特律和克利夫兰以及加拿大多伦多、渥太华等城市均发生停电事故。
事故原因俄亥俄州阿克伦城的第一能源公司的两根高压电线其中一根因树枝生长碰至线路后跳闸，另外一条线路因安全自动装置误动，导致第二条线路跳闸，最终导致各个子电网潮流不能平衡，最终系统解列。
可见，要保证电力的安全稳定运行，必须配置安全可靠的继电保护装置和安全自动装置。
继电保护顾名思义在系统发生故障时及时隔离故障点保护一次设备，同时能够让电力系统继续安全稳定运行。
二、基本要求继电保护配置方式要满足电力网结构和厂站的主接线的要求，并考虑电力网和厂站的运行方式的灵活性。
所配置的继电保护装置应能满足可靠性、选择性、灵敏性和速动性的要求。
1）要根据保护对象的故障特征来配置。
继电保护装置是通过提取保护对象表征其运行状况的故障量，来判断保护对象是否存在故障或异常工况并米取相应的措施的自动装置。
用于继电保护状态判别的故障量，随被保护对象而异，也随电力系统周围条件而异。
使用最普遍的工频电气量，而最基本的是通过电力元件的电流和所在母线的电压以及由这些量演绎出来的其它量，如功率、序相量、阻抗、频率等，从而构成电流保护、电压保护、方向保护、阻抗保护、差动保护等。
2）根据保护对象的电压等级和重要性。
不同电压等级的电网的保护配置要求不同。
在高压电网中由于系统稳定对故障切除时间要求比较高，往往强调主保护，淡化后备保护。
220kV及以上设备要配置双重化的两套主保护。
所谓主保护即设备发生故障时可以无延时跳闸，此外还要考虑断路器失灵保护。

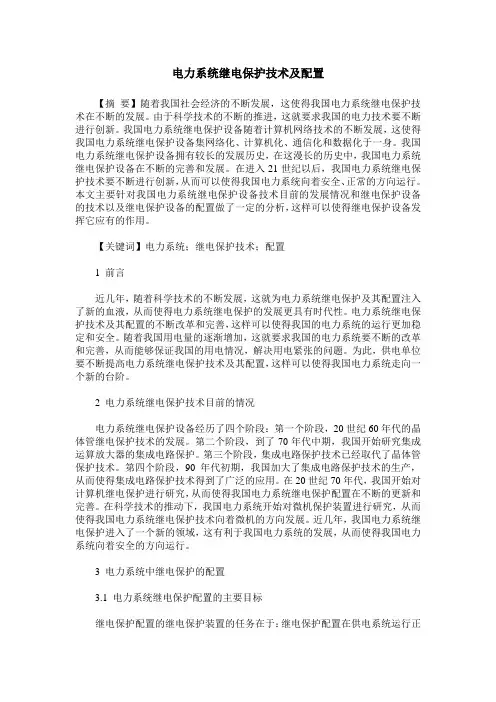

电力系统继电保护技术及配置
电力系统继电保护技术及配置【摘要】随着我国社会经济的不断发展，这使得我国电力系统继电保护技术在不断的发展。
由于科学技术的不断的推进，这就要求我国的电力技术要不断进行创新。
我国电力系统继电保护设备随着计算机网络技术的不断发展，这使得我国电力系统继电保护设备集网络化、计算机化、通信化和数据化于一身。
我国电力系统继电保护设备拥有较长的发展历史，在这漫长的历史中，我国电力系统继电保护设备在不断的完善和发展。
在进入21世纪以后，我国电力系统继电保护技术要不断进行创新，从而可以使得我国电力系统向着安全、正常的方向运行。
本文主要针对我国电力系统继电保护设备技术目前的发展情况和继电保护设备的技术以及继电保护设备的配置做了一定的分析，这样可以使得继电保护设备发挥它应有的作用。
【关键词】电力系统；继电保护技术；配置1 前言近几年，随着科学技术的不断发展，这就为电力系统继电保护及其配置注入了新的血液，从而使得电力系统继电保护的发展更具有时代性。
电力系统继电保护技术及其配置的不断改革和完善，这样可以使得我国的电力系统的运行更加稳定和安全。
随着我国用电量的逐渐增加，这就要求我国的电力系统要不断的改革和完善，从而能够保证我国的用电情况，解决用电紧张的问题。
为此，供电单位要不断提高电力系统继电保护技术及其配置，这样可以使得我国电力系统走向一个新的台阶。
2 电力系统继电保护技术目前的情况电力系统继电保护设备经历了四个阶段：第一个阶段，20世纪60年代的晶体管继电保护技术的发展。
第二个阶段，到了70年代中期，我国开始研究集成运算放大器的集成电路保护。
第三个阶段，集成电路保护技术已经取代了晶体管保护技术。
第四个阶段，90年代初期，我国加大了集成电路保护技术的生产，从而使得集成电路保护技术得到了广泛的应用。
在20世纪70年代，我国开始对计算机继电保护进行研究，从而使得我国电力系统继电保护配置在不断的更新和完善。
在科学技术的推动下，我国电力系统开始对微机保护装置进行研究，从而使得我国电力系统继电保护技术向着微机的方向发展。
电力系统中的继电保护装置设计与优化
电力系统中的继电保护装置设计与优化随着电力系统规模的不断扩大和技术的进步，继电保护装置在确保电力系统稳定运行和安全运行方面发挥着关键作用。
继电保护装置是电力系统中一种用来检测异常电流和电压，并采取措施保护电力系统设备免受异常电流和电压的损害的安全装置。
一、继电保护的基本原理继电保护装置的主要任务是在电力系统出现异常情况时快速切断故障电路，以保护电力设备和维持电力系统的稳定运行。
继电保护装置的基本原理是通过检测电流、电压等电力系统参数的变化，并与预设的保护逻辑进行比较，判断是否存在故障，并根据判断结果采取相应的保护措施。
在继电保护的设计过程中，需要考虑到以下一些因素：1. 故障检测灵敏度：继电保护装置需要具备足够的故障检测灵敏度，能够及时、准确地判断电力系统中是否存在潜在故障，以便及时采取相应的保护措施。
2. 快速切除故障：一旦发现电力系统中出现故障，继电保护装置需要能够在最短的时间内切除故障电路，以减少故障对电力设备和电力系统的损害。
3. 良好的可靠性与稳定性：继电保护装置在长期运行中需要保持较高的可靠性和稳定性，能够持续准确地检测故障并切除故障电路。
4. 灵活的扩展性：电力系统规模的不断扩大和升级，继电保护装置需要具备良好的扩展性，能够适应电力系统结构的变化。
二、继电保护装置的设计与优化1. 设计阶段在继电保护装置的设计阶段，需要根据电力系统的特点和需求，制定相应的继电保护策略。
这包括选择合适的继电保护原理和技术，确定继电保护装置的功能和特性，并根据电力系统的实际情况进行参数配置。
在继电保护装置的选择和配置过程中，需要考虑到以下因素：- 电力系统的拓扑结构：根据电力系统的拓扑结构，确定需要设置继电保护装置的位置和数量，以及继电保护装置之间的通信方式和协作关系。
- 故障类型与范围：根据电力系统可能出现的故障类型和范围，选择合适的故障检测方法和保护措施。
- 电力设备的特性：根据电力设备的特性，确定继电保护装置的动作特性和保护参数，以便在故障发生时能够最大限度地保护电力设备。
电力系统继电保护课程设计
电力系统继电保护课程设计随着电力系统的不断发展，电网规模不断扩大，电力设备的复杂程度也越来越高。
在这种情况下，电力系统的安全稳定运行变得越来越重要。
而电力系统继电保护作为电力系统的重要组成部分，其作用愈发凸显。
因此，电力系统继电保护课程设计的意义也变得非常重要。
二、课程设计目标本课程设计的目标是，通过对电力系统继电保护的学习，使学生了解电力系统继电保护的基本原理、常见故障的诊断处理方法、典型继电保护方案的设计及其实现方法等方面的知识，培养学生的电力系统继电保护能力。
三、课程设计内容1. 电力系统继电保护的基本原理通过对电力系统继电保护的基本原理的学习，使学生了解电力系统继电保护的基本概念、组成结构、工作原理及其分类等方面的知识。
2. 常见故障的诊断处理方法通过对电力系统常见故障的诊断处理方法的学习，使学生了解电力系统中常见的故障类型、故障的诊断方法及其处理方法等方面的知识。
3. 典型继电保护方案的设计及其实现方法通过对典型继电保护方案的设计及其实现方法的学习，使学生了解电力系统中常用的继电保护方案、继电保护方案的设计方法及其实现方法等方面的知识。
4. 继电保护设备的调试及其应用实例通过对继电保护设备的调试及其应用实例的学习，使学生了解继电保护设备的调试方法、应用实例及其实现方法等方面的知识。
四、课程设计方法本课程设计采用理论讲授与实践操作相结合的方式进行。
在理论讲授方面，采用教师讲授、课堂讨论、案例分析等方式进行；在实践操作方面，采用实验操作、仿真实践等方式进行。
五、课程设计评价课程设计的评价主要分为两个方面：学生评价和教师评价。
学生评价主要从学生的实际学习效果、学习兴趣、学习体验等方面进行评价；教师评价主要从教学效果、教学方法、教学态度等方面进行评价。
六、课程设计总结电力系统继电保护课程设计是一门非常重要的课程，其对于电力系统的安全稳定运行具有重要的意义。
通过对电力系统继电保护的学习，可以培养学生的电力系统继电保护能力，提高电力系统的安全稳定运行水平。
电力系统继电保护课程设计
课题: 发电机继电保护设计专业: 电气工程及其自动化班级：姓名：指导教师：设计日期：2016.6。
14～2016.6。
25成绩：目录1。
绪论 (1)1.1继电保护概述 (1)1.2继电保护基本要求 (1)2.发电机变压器参数 (2)2.1 原始资料 (2)2.2发电厂规模 (5)2.3主接线（一机组一出线） (5)2。
4课程设计的主要内容 (5)3。
短路电流计算 (6)3.1相关短路点及短路方式的选择 (6)3.2 短路计算点的选择 (7)3.3 整定电流选择 (9)4.发电机保护配置的选取及整定原则 (9)4.1发电机的保护配置 (9)4。
2发电机纵差保护整定 (10)4.3发电机的定子单相接地保护 (11)4.4发电机的负序过电流和转子接地保护 (11)4。
5发电机的失磁保护 (12)4.6发电机的其他保护 (12)5。
继电保护整定计算 (13)5.1发电机纵差保护整定 (13)5.2过电流保护整定 (14)5。
3过负荷保护整定 (15)6.仿真图 (16)7.总结 (17)8。
参考文献 (17)9.附录 (18)1.绪论1。
1继电保护概述电力系统在运行中，由于电气设备的绝缘老化、损坏、雷击、鸟害、设备缺陷或误操作等原因，可能发生各种故障和不正常运行状态。
最常见的而且也是最危险的故障是各种类型的短路，最常见的不正常运行状态是过负荷,最常见的短路故障是单相接地.这些故障和不正常运行状态严重危及电力系统的安全和可靠运行,这就需要继电保护装置来反应设备的这些不正常运行状态。
所谓继电保护装置,就是指能反应电力系统中电气设备所发生的故障或不正常状态,并动作于断路器跳闸或发出信号的一种自动装置。
它的基本作用是：①当电力系统发生故障时，能自动地、迅速地、有选择性地将故障设备从电力系统中切除,以保证系统其余部分迅速恢复正常运行，并使故障设备不再继续遭受损坏.②当系统发生不正常状态时，能自动地、及时地、有选择性地发出信号通知运行人员进行处理，或者切除那些继续运行会引起故障的电气设备。
电力设备的电力系统的继电保护装置的选型与配置
电力设备的电力系统的继电保护装置的选型与配置一、引言随着电力系统的不断发展与进步，电力设备的正常运行变得更加重要。
电力系统中的继电保护装置在保护电力设备的安全稳定运行方面起着至关重要的作用。
本文将详细探讨电力设备的电力系统继电保护装置的选型与配置。
二、继电保护装置的作用继电保护装置主要用于检测电力系统中可能出现的故障及异常情况，并及时采取保护措施，防止电力设备因故障而受到损坏。
继电保护装置能够实时监测电力设备的电流、电压等参数，一旦检测到异常情况，就会触发保护动作，切断电路或采取其他措施，确保电力设备的安全运行。
三、继电保护装置的选型原则1. 可靠性：继电保护装置的可靠性是选型的首要原则。
保护装置要能够准确快速地检测到故障，并及时采取相应的保护动作，确保电力设备的安全运行。
2. 灵敏性：继电保护装置的灵敏性决定了它能否及时发现异常情况。
选型时应根据不同电力设备的需求，采用灵敏度较高的保护装置，以确保故障得以及时检测和保护。
3. 适应性：继电保护装置应能适应不同类型的电力设备和电力系统的需求。
不同的电力设备和电力系统可能存在不同的故障模式，选型时应考虑到这些特点，选择能够适应不同需求的保护装置。
4. 兼容性：继电保护装置需要与其他电力设备和系统进行整合。
在选型时，应考虑到保护装置与电力设备之间的兼容性，确保它们能够有效地配合工作。
四、继电保护装置的配置继电保护装置的配置是根据电力设备和电力系统的具体要求来进行的。
一般情况下，继电保护装置的配置应包括以下几个方面：1. 电流保护：电流保护是最基本的继电保护功能之一。
它能够监测电流参数，一旦电流异常超过设定值，保护装置将触发保护动作，切断电路或采取其他措施。
2. 过电流保护：过电流保护是针对电力设备因过载或短路故障而引起的电流异常情况进行保护。
保护装置应根据电力设备的额定电流和故障电流特性进行配置，确保能够及时检测并切断电路。
3. 过压保护和欠压保护：过压和欠压保护是保护电力设备免受过高或过低电压的影响。
电力系统继电保护课程设计
电力系统继电保护课程设计1、主变保护：变压器纵联差动保护纵连差动保护原理：差动保护是一种依据被保护电气设备进出线两端电流差值的变化所构成的对电气设备的保护装置，一般可分为纵联差动保护和横联差动保护。
动作特性：只在保护区内短路时才动作，不存在与系统中相邻元件的保护的选择性配合问题，因而可以切除保护区内的任何一点短路事故。
整定计算;电流互感器的变比选择14.33511021===T T T n n n 48.105.1011031'===T T T n n n 考虑到不平衡电流等的影响，为增加可靠性可以采取以下措施：可以让电流互感器的变比大一点；在差动回路中接入具有饱和特性的中间变流器的方法；采用相同的互感器等。
原理图：电力系统继电保护（第二版）张保会167页2、110KV 母线的保护：完全电流母线差动保护母线保护的的原则：1、在110kv 及以上的双母线和分段母线上，为保证有选择性的切除任一组（或段)母线上发生的故障，而另一组（或段）无故障的的母线仍能继续运行，应装设专用的母线保护。
2、110kv 及以上的单母线，重要发电厂的35kv 母线或高压侧为110kv 及以上的重要降压变电所的35kv 母线，按照装设全线速动保护的要求必须快速切除母线上的故障时，应装设专用的母线保护。
完全电流母线差动保护的原理接线图：电力系统继电保护（第二版）张保会228页。
整定计算：TA MAX K REL SET R N I K I .1.1.0×=TAMAX L RSET N I KRELI .2×=KA I MAX L 235.011085.022.=÷=TATA SET N N I /282.0/2.1235.0=×=∴3、35KV 出线的保护配置：零序电流速段保护原因：对于35kv 出线处的保护，在出口处如果发生三相短路时，保护可能会出现死区。
零序电流保护的特点在于保护不存在死区，零序阻抗大，保护灵敏性高；除此之外受运行方式的影响较小。
电力系统继电保护课程设计
电力系统继电保护课程设计电力系统继电保护课程设计是电力系统专业学生的重要基础课程之一，旨在培养学生对电力系统继电保护的理论知识和应用能力。
下面将从课程的目标、内容和参考教材三个方面进行介绍。
一、课程目标1. 理解电力系统继电保护的基本概念、原理和分类；2. 掌握电力系统继电保护的各种保护方式和保护装置的基本原理和运行特点；3. 学会电力系统继电保护的设计方法和计算模型，能够进行常规保护方案的设计；4. 具备电力系统继电保护故障分析和故障处理的能力；5.了解当前电力系统继电保护的发展趋势和新技术。
二、课程内容1. 电力系统继电保护概述a. 继电保护的定义和基本原理b. 继电保护的分类和发展历程2. 电力系统继电保护装置a. 出线保护装置b. 过流保护装置c. 距离保护装置d. 差动保护装置e. 频率保护装置f. 转子开路保护装置g. 母线保护装置3. 电力系统继电保护的设计方法a. 保护原则和设计准则b. 选用保护装置的依据和方法c. 保护的设置和参数的选择4. 继电保护的特殊问题a. 自动重新合闸保护b. 同期重切保护c. 同期选址抗饱和保护d. 光纤继电保护及其应用5. 继电保护设备的试验与调整a. 保护设备的试验方法b. 保护设备的调整和校验6. 电力系统继电保护的实例和案例分析三、参考教材1.《电力系统自动化技术基础》（高等教育出版社）：该书包含了电力系统自动化技术的基础知识，包括电力系统继电保护的基本原理和设计方法等内容，适合作为该课程的主要教材。
2.《电力系统继电保护》（中国电力出版社）：该书对电力系统继电保护的各种保护方式和保护装置进行了详细介绍，结合实例进行了深入的分析，有助于学生理解和掌握继电保护的设计和应用。
3.《电力系统继电保护》（机械工程出版社）：该教材从电力系统继电保护概念到保护装置的详细原理，系统地介绍了继电保护的相关知识，且配有大量的案例分析，适合作为该课程的参考教材。
电力系统继电保护课程设计参考
电力系统继电保护课程设计参考1. 引言电力系统继电保护是保障电力系统运行平安稳定的重要局部。
本文档旨在为电力系统继电保护课程设计提供参考。
在本文档中，我们将介绍电力系统继电保护的根本概念、原理和设计方法，并提供一些例如，帮助读者更好地理解和掌握相关知识。
2. 电力系统继电保护的根本概念2.1 电力系统继电保护的定义电力系统继电保护是指通过电力系统中的各种继电保护装置，对电力系统进行故障检测、故障定位和故障隔离。
其目的是保护电力设备的平安运行，防止故障扩大，保障电力系统的稳定运行。
电力系统继电保护的根本原理是依靠测量电力系统中的电流、电压和其他相关参数，判断电力系统是否存在故障，并采取相应的保护措施。
电力系统继电保护的设计需要考虑故障类型、故障发生位置、保护装置的选择和配置等因素。
2.3 电力系统继电保护的分类根据保护对象的不同，电力系统继电保护可以分为发电机保护、变压器保护、线路保护和母线保护等不同类型。
每种保护都有其特定的工作原理和设计方法。
3.1 选择适宜的继电保护装置在进行电力系统继电保护设计时，需要根据保护对象的特点和要求，选择适合的继电保护装置。
常用的继电保护装置有熔断器、断路器、过流保护装置、差动保护装置等。
3.2 设置合理的保护参数在继电保护装置配置中，需要设置合理的保护参数，以确保在故障发生时能够及时检测到故障，并采取相应的保护措施。
保护参数的设置需要考虑电力系统的负荷特点、故障类型和保护装置的特性等因素。
3.3 设计可靠的通讯系统电力系统继电保护设计中，通讯系统的设计很重要。
通讯系统可以传输保护装置与电力系统其他设备之间的测量数据和控制信号，确保保护装置的正常工作。
通讯系统的设计需要考虑通讯介质、通讯协议和网络拓扑等因素。
4. 电力系统继电保护的案例分析4.1 发电机保护设计案例本案例以某发电厂的一台发电机为对象，介绍了发电机保护的设计方法。
案例包括保护装置的选择、保护参数设置和通讯系统设计等内容。
继电保护的组成及要求
继电保护的组成及要求第一篇：继电保护的组成及要求继电保护的组成及要求继电保护一般由输入部分、测量部分、逻辑判断部分和输出执行部分组成。
现场信号输入部分一般是要进行必要的前置处理，如隔离、电平转换、低通滤波等，使继电器能有效地检查各现场物理量。
测量信号要转换为逻辑信号，根据测量部分各输出量的大小、性质、逻辑状态、输出顺序等信息，按照一定的逻辑关系组合运算最后确定执行动作，由输出执行部分完成最终任务。
继电保护的基本要求应当满足选择性、速动性、灵敏性和可靠性的要求。
选择性指保护装置动作时，仅将故障器件从电力系统中当独切除，使停电的范围尽量地缩小，保证系统中无故障的部分正常运行;速动性是指保护装置应尽快切除短路故障，它的目的就是提高系统的稳定性，从而减轻故障设备和线路的损坏程度，缩小受故障所影响范围，提高自动重合闸和备用设备自动投入的效果。
灵敏性是指对于保护的范围内，发生故障或不正常运行状态的反应能力。
可靠性是指继电保护装置在保护范围内发生动作时的可靠程度。
继电保护常见的故障分析电流互感饱和故障。
电流互感器的饱和对电力系统继电保护的影响是非常之大。
随着配电系统设备终端负荷的不断增容，如果发生短路，则短路电流会很大。
如果是系统在靠近终端设备区的位置发生短路时，电流可能会达到或者接近电流互感器单次额定电流的100倍以上。
在常态短路情况下，越大电流互感器误差是随着一次短路电流倍数增大而增大，当电流速断保护使灵敏度降低时就可能阻止动作。
在线路短路时，由于电流互感器的电流出现了饱和，而再次感应的二次电流小或者接近于零，也会导致定时限过流保护装置无法展开动作。
当在配电系统的出口线过流保护拒绝动作时而导致配电所进口线保护动作了，则会使整个配电系统出现断电的状况。
开关保护设备的选择不当。
开关保护设备的选择是非常重要的一项工作，现在的多数配电都在高负荷密集的地区建立起开关站，也就是采用变电所—开关站—配电变压器的供电输电的模式。
课程设计报告书---电力系统继电保护课程设计
课程设计报告书---电力系统继电保护课程设计目录电力系统继电保护课程设计 (1)一、题目要求 (1)二、设计方案 (6)三、短路点短路电流计算 (11)四、整定计算 (13)五、继电器选型 (20)六、总结 (22)参考文献 (23)电力系统继电保护课程设计一、题目要求1.目的任务电力系统继电保护课程设计是一个实践教学环节，也是学生接受专业训练的重要环节，是对学生的知识、能力和素质的一次培养训练和检验。
通过课程设计，使学生进一步巩固所学理论知识，并利用所学知识解决设计中的一些基本问题，培养和提高学生设计、计算，识图、绘图，以及查阅、使用有关技术资料的能力。
本次课程设计主要以中型企业变电所主变压器及相邻线路为对象，主要完成继电保护概述、主变压器及线路继电保护方案确定、短路电流计算、继电保护装置整定计算、绘保护配置图等设计和计算任务。
为以后深入学习相关专业课、进行毕业设计和从事实际工作奠定基础。
2.设计内容2.1主要内容（1）熟悉设计任务书，相关设计规程，分析原始资料，借阅参考资料。
（2）继电保护概述，主变压器继电保护方案确定，线路保护方案的确定。
（3）短路电流计算。
（4）继电保护装置整定计算。
（5）各种保护装置的选择。
2.2原始数据某变电所电气主接线如图1所示，两台变压器均为双绕组、油浸式、强迫风冷、分级绝缘，其参数如下：S N=63MVA；电压为110±8×1．25％／38.5 kV；接线为Y N/d11（Y0/Δ-11）；短路电压U k（%）=10.5。
两台变压器同时运行，110kV侧的中性点只有一台接地，若只有一台运行，则运行变压器中性点必须接地。
2.3设计任务图1 主接线图结合系统主接线图，要考虑L1L2两条110kV高压线路既可以并联运行也可以单独运行。
针对某一主变压器及相邻线路的继电保护进行设计，变压器的后备保护（定时限过电流电流）作为线路的远后备保护。
已知条件如下：（1）变压器35kV母线母线单电源辐射形线路L3L4的保护方案拟定为三段式电流保护，保护采用两相星形接线，L5L6馈出线定时限过流保护最大的时限为1.5s，线路L3L4的正常最大负荷电流为450A，（2）L1L2各线路均装设距离保护，试对其相间短路保护I,II,III段进行整定计算，即求各段动作阻抗Z OP I,Z OP II,Z OP III和动作时限t1I、t1II、t1III,并校验其灵敏度,线路L1L2的最大负荷电流为变压器额定电流的2倍，功率因数cosϕ=0.9,各线路每千米阻抗Z1=0.4Ω,阻抗角ϕL=700,电动机自启动系数K SS=1.5，继电器的返回系数Kre=1.2,并设Krel`=0.85, Krel``=0.8, Krel```=1.2,距离III段采用方向阻抗继电器，（3）变压器主保护采用能保护整个变压器的无时限纵差保护，变压器的后备保护作为线路的远后备保护。
电力系统继电保护课程设计
电力系统继电保护课程设计电力系统是现代社会中不可或缺的基础设施之一，它为人们提供了安全、可靠的电力供应。
然而，电力系统中存在着各种各样的故障和事故，如短路、过载、接地故障等，这些故障和事故可能会对电力系统造成严重的损害，甚至可能导致停电。
因此，为了保障电力系统的安全运行，必须采取一系列的继电保护措施。
本文旨在介绍电力系统继电保护课程设计的相关内容，包括课程设计的目的、内容、教学方法和评价方法等。
二、课程设计的目的电力系统继电保护课程设计的主要目的是培养学生对电力系统继电保护的基本概念、原理、技术和方法的理解和掌握，使其具备分析和解决电力系统继电保护问题的能力。
具体目标包括：1. 熟悉电力系统的基本结构和运行特点，理解电力系统继电保护的重要性和必要性；2. 掌握电力系统继电保护的基本原理和技术，了解各种继电保护设备的工作原理和特点；3. 理解电力系统继电保护的应用和实践，了解电力系统继电保护的设计和调试方法；4. 具备分析和解决电力系统继电保护问题的能力，能够根据电力系统的特点和继电保护的原理，设计和优化电力系统的继电保护方案。
三、课程设计的内容电力系统继电保护课程设计的内容主要包括以下几个方面：1. 电力系统的基本结构和运行特点：介绍电力系统的基本结构和运行特点，包括电力系统的组成、运行模式、负荷特性等；2. 继电保护的基本原理和技术：介绍继电保护的基本原理和技术，包括继电保护的分类、工作原理、特点等；3. 继电保护设备的工作原理和特点：介绍各种继电保护设备的工作原理和特点，包括过流保护、距离保护、差动保护等；4. 继电保护的应用和实践：介绍继电保护的应用和实践，包括继电保护的设计和调试方法、继电保护的故障分析和处理等；5. 继电保护方案的设计和优化：介绍继电保护方案的设计和优化方法，包括根据电力系统的特点和继电保护的原理，设计和优化电力系统的继电保护方案等。
四、教学方法电力系统继电保护课程设计采用多种教学方法，包括讲授、案例分析、实验、小组讨论等。
电力系统继电保护课程设计
电力系统继电保护课程设计电力系统继电保护课程设计电力系统继电保护是电力系统运行和发展过程中必不可少的一项重要技术手段。
在电力系统中，电气设备和线路的安全稳定运行需要继电保护技术的应用，而学习电力系统继电保护课程可以让学生深入了解电力系统的保护原理、保护方法和保护设备等方面的知识。
本文将就电力系统继电保护课程设计进行探讨。
一、课程背景电力系统属于大型复杂系统，具有分布、多层次、多种类型的特征，其中包括输电线路、变电站、变电设备等，这些设备都需要有一定的继电保护机制。
电力系统的稳定运行和可靠性需要继电保护技术的应用，因此电力系统继电保护是电力工程技术的重要组成部分。
二、课程目标1. 着重介绍电力系统故障及故障类型，传统保护与微机保护技术等基础知识，引导学生深入学习继电保护技术的实质和细节。
2. 让学生了解电力系统中故障监测技术，保护技术的系统set 置等方面的知识，以及高压线路的绝缘与弧光特性，接地故障产生机理等。
3. 学习各种保护设备的原理、构造、实现及功能、其保护对象和保护类型，以及设备的特殊保护等相关知识，为了达到监控实时状态及预防故障问题的目的。
4. 了解电力系统的自动化技术与智能化控制技术等，将继电保护技术和这两种技术相结合，形成一套完整的电力系统保护及控制方案。
三、课程模块1. 电力系统故障及故障类型2. 继电保护技术的实质和细节3. 电力系统中故障监测技术和保护技术的系统set 置4. 保护设备的构造和实现5. 保护设备的保护对象和保护类型6. 设备的特殊保护7. 电力系统的自动化技术与智能化控制技术四、课程教学方法1. 讲授理论知识，主要采用课件和讲解相结合的方式，让学生对理论知识有更好的理解和掌握。
2. 实践环节，安排实验、课程设计、毕业论文等实践性课程，让学生将所学知识应用到实践当中，掌握技能和解决问题的能力。
3. 群体讨论，通过小组讨论、学生演讲、案例探讨等方式，让学生在融合互动的过程中，激发思维和创新精神。
试论电力系统继电保护技术及配置应用
试论电力系统继电保护技术及配置应用随着社会水平的不断发展，人们对于电力的需求量将会不断的增加，因此在电力系统中实施继电保護技术十分必要。
为此，我们需要采取多种措施，例如，利用母线进行保护、利用输配电线路进行接地保护、对电力变压器进行保护等等，使继电保护技术不断朝着更加智能化和自动化的方向发展，确保各项用电安全。
本文主要就是针对电力系统继电保护技术及配置应用来进行分析。
标签：电力系统；继电保护技术；配置应用引言：在社会的经济建设过程中，对于电力系统的能源保障工作发展也提出了更高的要求，只有通过技术上的更新，才能够实现能源的安全、平稳供应。
在电力系统的工作中，只有实现良好的继电保护技术与配置应用，才能够保障良好的电力系统运行能力。
随着科学技术的不断加强，在继电保护的技术上，也实现技术上的更新，能够与电力系统的发展相协调，从而避免电力系统的故障产生，造成电力系统不必要的工作瘫痪，达到提升电力系统的运转能力，提高电力系统工作能力的效果，为电力系统实现高效率的工作能力提供技术保障。
在电力系统的继电保护环节中，对于继电保护装置实现科学有效的维护工作，对于电力系统的平稳工作具有非常重要的工作意义。
1、电力系统中继电保护技术的现状随着科技的不断进步，继电保护技术得到了快速发展和完善。
继电保护技术经过不同的发展阶段，呈现出不同的存在形态。
主要有电磁式、晶体管式、集成电路式和计算机辅助装置四种类型。
计算机网络技术的不断发展给社会各行各业的发展带来了蓬勃生机，有力地推动了各行业的飞速发展。
在电力系统中广泛地运用计算机技术，极大地促进了电力系统的发展。
目前，电力系统已经渗透到了社会的各个行业中，实现了智能化、网络化、一体化和数字化发展的新格局。
电力系统越来越广泛地应用到各行各业中，并且发展速度如此迅速，不可避免地给电力系统带来了一系列制约发展的不良问题。
电力系统不断地进行扩容和增容，加上不同的地理环境、不同的地区情况对电力系统的要求不一样，使得电力系统无法有效满足日益增加的供电需求，呈现出滞后的发展现状。
电力系统继电保护课程设计
目录前言 (2)1.设计原始资料 (3)1.1 具体题目...........................................................................................................1.2 完成内容...........................................................................................................2.分析课题设计内容 (3)2.1保护配置............................................................................................................3.保护配合的整定 (4)3.1 线路L1距离保护的整定与校验 (4)3.1.1线路L1距离保护第Ⅰ段整定 (4)3.1.2线路L1距离保护第Ⅱ段整定 (5)3.1.3线路L1距离保护第Ⅲ段整定 (6)3.2 线路L2距离保护的整定与校验 (6)3.2.1线路L2距离保护第Ⅰ段整定 (6)3.2.2线路L2距离保护第Ⅱ段整定 (6)3.2.3线路L2距离保护第Ⅲ段整定 (7)3.3 线路L3距离保护的整定与校验 (8)3.3.1线路L3距离保护第Ⅰ段整定 (8)3.3.2线路L3距离保护第Ⅱ段整定 (8)3.3.3线路L3距离保护第Ⅲ段整定 (9)总结 (11)1设计原始资料1.1具体题目如下图所示网络，系统参数为：E 115/ϕ=，Ω=151G Z ，Ω=102G Z , Ω=103G Z ,12L = L =60km ，km L 403= ，B-C L =50km ，C-D L =30km ，D-E L =20km 线路阻抗为0.4Ω/km ,85.0'=rel K ， 8.0''=rel K ，2.1=re K 15.1'''=kB-C.max I =300A 、C-D.max I =200A 、D-E.max I =150A ，5.1=ms KAB试对线路L1、L2、L3进行距离保护的设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定时限过电流保护
（1）按躲过最大负荷电流整定
I
III op
K rel I L. max K re
（2）与相邻线路过电流保护配合
III Kb. max I op III I op K rel
计 算 灵 敏 系 数 注 意 问 题
1、计算灵敏系数，一般规定以金属性短 路作为计算条件。仅当特殊需要时，才考 虑经过渡电阻短路进行。 ２、选取不利的短路类型。 ３、保护动作时间较长时，应计及短路 电流的衰减。 ４、对于两侧有电源的线路保护，应考虑 保护相继动作对灵敏系数的影响。
计 算 灵 敏 系 数 注 意 问 题
K rel ( E s
II I op
U opI 3
)
Z s. min Z L
（4）与相邻线路延时电流电压保护配合
I
II op
K rel Kb. max I op
K rel ( E s U op 3 )
II I op
Z s. min Z L
t t II t
保护的整定方法 1、根据保护装置的构成原理和电力系统运行 特点，确定其整定条件及整定公式中的有关系 数； 2、按整定条件进行初选整定值，按电力系统可 能出现的最小运行方式校验灵敏度，其灵敏度 应满足要求，在满足要求之后即可确定选定的 整定值。若不满足要求时，就需重新考虑整定 条件和最小运行方式的选择是否恰当，再进一 步考虑保护装置的配置和选型问题。
最大运行方式：根据电力系统最大负荷的需要， 电力系统中的发电设备都投入运行以及选择的 接地中性点全部接地的系统运行方式称为最大 运行方式。对继电保护而言，是指短路时流过 保护的短路电流最大的运行方式。 最小运行方式：根据系统最小负荷，投入与 之相适应的发电设备且系统中性点只有少部 分接地的运行方式称为最小运行方式。对继 电保护而言，是指短路时流过保护的短路电 流最小的运行方式。 正常运行方式：根据系统正常负荷的需要，投 入与之相适应数量的发电机、变压器和线路的 运行方式 。
1.电力设备和电力系统的结构特点和 运行特性； 设计 各种 电气 设备 的保 护应 综合 考虑 2.故障出现的机率及可能造成的后 果； 3.电力系统近期的发展情况； 4.经济上的合理性； 5.成熟的经验。
继电保护整定计算的基本任务 基本任务：就是要对各种继电保护给出整定 值。 整定计算方案：可按电力系统的电压等级或设 备来编制、还可按继电保护的功能划分方案分 别进行。 各种继电保护适应电力系统运行变化的能 力都是有限的，随着电力系统运行情况的变 化，当超出预定的适应范围时，就需要对全 部或部分继电保护重新进行整定，以满足新 的运行需要。
整定系数的分析与应用 由于测量、计算、调试及继电器等各种误差的 影响，使保护的整定值偏离预定数值可能引起 误动作，为此，整定计算公式中需引入可靠系 数。
1、按短路电流整定的无时限保护，应选 较大的系数。 可 靠 系 数 取 值 2、按与相邻保护的整定值配合的保护， 应选用较小的系数。 3、保护动作较快时，应选用较大的系数。 4、不同原理或不同类型的保护之间整定 配合时，应选用较大的系数。
) 背侧母线故障的最大短路电流数值。 I k(3 . max
电流速断保护其保护性能好坏的主 要标志是保护区的大小。最小保护区按 最小运行方式下两相短路计算。
延时电流速断保护
（1）与相邻线路电流、电压元件均作为测量 元件的电流电压速断保护配合
II I op K rel Kb. max I op
电流、电压保护整定计算考虑原则 保护区及灵敏度：保护装置的第Ⅰ段，要求无 时限动作，保护区不小于线路全长的20％；第 Ⅱ段应能保护线路的全长；第Ⅲ段除作为本线 路后备外，还应作相邻线路的远后备。 如果远后备灵敏度不够，在技术上又有困难 时，允许按下列原则处理；
1、如果要求切除下列短路点，保护过于 复杂或难以实现，允许缩短后备区。 1）当相邻线上短路时，在大电源助增影 响下，保护不起动； 2）当相邻线很长，在末端短路时，保护 不起动； 3）当在变压器后及带电抗器的线路上短 路时，保护不起动。 2、可按常见的方式及故障类型校验后备 灵敏度； 3、后备保护按非选择性动作整定，并用重 合闸或备用电源自投补救。
1、短路及复故障； 2、断线及非全相运行； 应 考 虑 状 态
3、振荡；
4、负荷电动机自起动； 5、重合闸及手动合闸，备用电源自动投 入； 6、不对称、不平衡负荷； 7、保护的正、反方向短路。
保 护 原 理
差动为基本原理的保护：它在原理上 具备了区分内、外部故障的能力，保 护范围固定不变，而且在定值上与相 邻保护没有配合关系，具有独立性， 整定计算也比较简单 。 阶段式保护：它们的整定值要求与相邻 的上、下级之间有严格的配合关系，而 它们的保护范围又随电力系统运行方式 的变化而变化，所以阶段式保护的整定 计算是比较复杂的，整定结果的可选性 也是比较多的。
继电保护整定计算即有自身的整定问题，又 有继电保护的配置与选型问题，还有电力系统的 结构和运行问题。整定计算要综合、辩证、统一 的运用。 绘制电力系统接线图； 整定 计算 具体 任务 绘制电力系统阻抗图； 建立电力系统设备参数表；
建立电流、电压互感器参数表；
确定继电保护整定需要满足的电力 系统规模及运行方式变化限度； 整定 计算 具体 任务 电力系统各点短路计算结果列表；
可 靠 系 数 取 值
5、运行中设备参数有变化或计算条件难 以准确计算时，应选用较大的系数。 6、在短路计算中，当有零序互感时，因 难以精确计算，应选用较大的系数。 7、整定计算中有附加误差因素时，应选 用较大的系数，例如用曲线法进行整定 配合将增大误差。
返回系数：按正常运行条件量值整定的保护， 在受到故障量的作用起动时，当故障消失后保 护不能返回到正常位置将发生误动作。因此， 整定计算公式中引入返回系数。对于按故障量 值和按自起动量值整定的保护，则可不考虑返 回系数。 分支系数 ：多电源的电力系统中，相邻上、 下两级保护间的整定配合，还受到中间分支 电源的影响，将使上一级保护范围缩短或伸 长，整定公式中需引入分支系数。 灵敏系数： 在继电保护的保护范围内发生故障， 保护装置反应的灵敏程度称为灵敏度。
对继电保护装置的基本要求 可靠性是指被保护设备区内发生故障时，保 护装置能可靠动作；系统正常运行或在区外 故障时，保护应不动作。 选择性是指电力系统发生故障时，仅由故 障的保护装置将故障设备切除。 灵敏性是指保护装置对其保护区内故障的 反应能力。
速动性是指保护装置应快速切除故障。
系统运行方式的考虑 要求：在选择保护方式及对其整定计算时， 都必须考虑系统运行方式变化带来的影响， 所选用的保护方式，应在各种系统运行方式 下，都能满足选择性和灵敏性的要求。 运 行 方 式 最大运行方式 最小运行方式 正常运行方式
选择 自起 动系 数注 意问 题
整定配合基本原则
电力系统中的继电保护是按断路器配置装设 的，因此，继电保护必须按断路器分级进行整定。 继电保护的分级是按保护的正方向来划 分的，要求按保护的正方向各相邻的上、下 级保护之间实现配合协调 。 当保护装置已经具备有防止某种运行状态 误动作的功能时，则整定计算就不要再考虑该 运行状态下的整定条件。
５、经Ｙ，d11接线变压器后不对称短路， 各相中短路电流分布将发生变化。接于 不同相别、不同相数的保护，其灵敏系 数也不相同。
６、在保护动作的全过程中，灵敏系数均 需满足规定的要求。
自起动系数： 按负荷电流整定的保护，必须 考虑负荷电动机自起动状态的影响。 １、动力负荷比重大时，应选用较 大的系数。 ２、电气距离较远的动力负荷，应选用 较小的系数。 ３、切除故障时间较长或负荷断电时 间较长时，应选用较大的系数。
主保护、后备保护和辅助保护
反应短路故障的保护应有主保护和后备保 护，必要时还要增设辅助保护。 主保护应能满足电力系统稳定及电力设备安 全的要求，有选择地切除被保护设备和全线 路故障的保护。 后备保护在主保护或断路器拒动时，用以 切除故障的保护。 辅助保护是弥补主保护和后备保护的不足 而增设的简单保护。
保护设计一般规定 电力系统继电保护的设计与配置是否合 理直接影响到电力系统的安全运行，如果设 计与配置不合理，保护将可能误动或拒动。 合理地选择保护方式和正确地整定计 算，对保证电力系统的安全运行具有非常 重要的意义。 选择保护方式时，希望能全面满足可靠性、 选择性、灵敏性和速动性的要求 。 同时满足四个基本要求有困难时，可根据电 力系统的具体情况，在不影响系统安全运行 的前提下，可以降低某一些要求。
整定计算的步骤 5、画出定值图； 6、编写整定方案说明书。 说 明 书 内 容 继电保护的运行规定，如保护的停、 方案编制时间、电力系统概况； 投，改变定值、 改变使用要求以及 对运行方式的限制要求等； 电力系统运行方式选择原则及变化限度； 主要的、特殊的整定原则； 方案的评价及改进方向。 方案存在的问题及对策；
