10千伏电缆线路单相接地故障的快速查找6页word文档
查找10kV线路单相接地故障点的经验
容 易 引 发 故 障 。 如 我 所 １ Ｖ 溪 东 线 亭 下 林 场 支 线 、 ０ｋ １ Ｖ 蔡 坑 线 黄 土 支 线 等 ， 力 通 道 树 障 无 法 根 除 。 这 ０ｋ 电 两 条线 路在 大 风暴 雨 天 气 过后 经 常 出现 单 相 接地 ， 先 拉 开 相 应 的 支 路 正 确 率 达 到 ９ ％ 以 上 。 因 此 ． 常 巡 ０ 日 线 工 作 中 ， 对 线 路 各 杆 段 、 杆 号 树 木 情 况 做 到 心 中 应 各
10kV配电线路单相接地故障和解决对策
10kV配电线路单相接地故障和解决对策10kV配电线路单相接地故障和解决对策摘要：造成线路单相接地的因素很多，故障点排查也相对困难，怎样减少配电线路的单线接地故障一直是供电网研究的课题。
本文根据具体供电所10kV线路、仪器工作状况，分析了如何才能保证供电网线路的安全可靠，尽可能提高供电质量。
首先描述了供电所10kV配电线路单相接地故障，进而提出了合理的预防措施和解决问题的方案。
关键词：10kV线路;单相接地;预防措施;解决方案关于10kV线路供电网的故障分析，我们了解到其中主要的事故发生在单相接地。
尤其是10kV农网线路，地理环境相对较差，在夏天雷雨天气最容易出现单相接地。
单相接地故障会形成非事故性的电压升高，长时间处于接地工作状态极易损伤供电设备。
严重的甚至出现人员伤亡，单相接地是阻碍配电网线路可靠稳定运行的重要原因。
一、造成单相接地故障的主要原因1、导线脱瓶所致主要发生在施工现场，导线脱瓶，落在杆顶或者横担上，出现单相接地故障。
导线捆绑不牢固、年久失修，如果碰上刮风下雨的天气，导线容易被刮断，也可能在捆绑处漏电，烧毁导线。
2、击穿针瓶所致原因有以下两个：一是地势高起，容易被雷电劈中，只要有雷雨天就一定出现针瓶被击穿，配电线路中断;二是针瓶自身存在质量问题，耐压系数不够，承受力有限，尤其在初春化雪期，常常出现针瓶击穿事故。
3、地膜或树枝飞到导线上所致为确保不占用耕地，并且保证加压滴灌供电，配电线路大都建设在田间地头或树地里，一年中3月到5月份播种期间，地膜被农用车从地理翻出来，随风刮起绕在导线上，风大的话，树枝也可能被刮到导线上，形成单行接地故障。
4、避雷器材击穿所致为确保变压器等一系列供电设施的安全运作，依据地区的气候变化，会在变压器上配套安装避雷针，可能与雷电大小有关系，也可能是避雷针本身质量不过关，造成避雷针击穿引起单相接地故障。
2011年奎屯曾发生过避雷针击穿事件，当时值班人员描述：工业线单相接地请求配电所检查，排除故障，维修人员接到命令立即感到现场，逐一排查，最后确定是避雷针的问题。
10kV交联电缆单相接地故障查找方案
10kV交联电缆单相接地故障查找方案摘要：10kV配网线路常见故障是跳闸与线路接地。
特别是在恶劣复杂的天气下，线路接地跳闸的几率较高，危及配电网的运行。
其中交联电缆单相接地故障是较为常见且处理起来较为棘手的故障，需要引起配电运维管理人员的高度重视。
本文主要围绕10kV交联电缆单相接地故障的查找展开探讨，明确具体的查找路径，以为10kV配网运行提供一定的理论和实践指导。
关键词：单相接地故障；10kV配网线路；防范应对在城市建设进程持续加快的时代背景下，工业用电需求和居民用电需求激增，配网线路运维压力增加。
在配网线路运维中，故障的找寻是故障处理的关键一步，也关系到问题的解决效率和质量。
其中10kV交联电缆单相接地故障作为常见的故障类型，一度面临着接地故障查找的难题。
因此关于10kV交联单相接地故障查找方案的研讨具有现实必要性，这也将成为故障处理的直接依据。
110kV交联电缆单相接地故障概述10kV线路主要作用是负责对各个地区进行电能传输，对比传统的线路，10kV交联电缆最大的不同是在电能传输时不管是绝缘方面还是强度方面都优势突出。
而在运行中也经常会出现各种故障，如单相接地故障。
单相接地故障作为常见故障类型之一，主要发生在多雨的恶劣天气，因为天气潮湿、视线不好、风力较大。
树障或者配电线路上的绝缘子单相击穿、单相断线、以及小动物频繁活动引发严重故障。
如果出现单相接地故障，不仅影响正常的供电，也产生过电压，引发设备性能的下降或者设备的报废，甚至因为相间短路出现严重电力事故。
2 10kV交联电缆单向接地故障查找10kV交联电缆一旦出现单相接地故障，配网运维人员必须快速采取行动，准确找出故障区域，方便后续的故障处理。
故障查找用时最短、定位越精准，故障处理效果更好。
对于小电流接地系统来说，一般可将其零序电流测试点设置在主线路及分支线路上，分别对主线路和分支线路进行编号，依次分析。
如果出现单相接地故障，线路与地面之间电压会有明显变化，即便降到了0kV，相线也会上升到线电压。

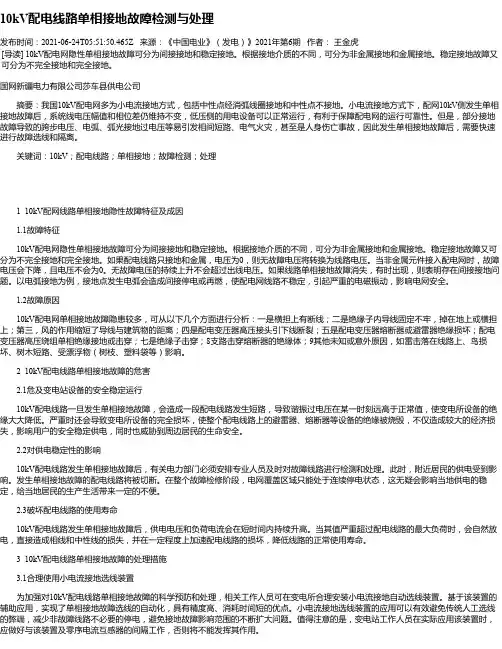

10kV配电线路单相接地故障检测与处理_6
10kV配电线路单相接地故障检测与处理发布时间：2021-06-24T05:51:50.465Z 来源：《中国电业》（发电）》2021年第6期作者：王金虎[导读] 10kV配电网隐性单相接地故障可分为间接接地和稳定接地。
根据接地介质的不同，可分为非金属接地和金属接地。
稳定接地故障又可分为不完全接地和完全接地。
国网新疆电力有限公司莎车县供电公司摘要：我国10kV配电网多为小电流接地方式，包括中性点经消弧线圈接地和中性点不接地。
小电流接地方式下，配网10kV侧发生单相接地故障后，系统线电压幅值和相位差仍维持不变，低压侧的用电设备可以正常运行，有利于保障配电网的运行可靠性。
但是，部分接地故障导致的跨步电压、电弧、弧光接地过电压等易引发相间短路、电气火灾，甚至是人身伤亡事故，因此发生单相接地故障后，需要快速进行故障选线和隔离。
关键词：10kV；配电线路；单相接地；故障检测；处理1 10kV配网线路单相接地隐性故障特征及成因1.1故障特征10kV配电网隐性单相接地故障可分为间接接地和稳定接地。
根据接地介质的不同，可分为非金属接地和金属接地。
稳定接地故障又可分为不完全接地和完全接地。
如果配电线路只接地和金属，电压为0，则无故障电压将转换为线路电压。
当非金属元件接入配电网时，故障电压会下降，且电压不会为0。
无故障电压的持续上升不会超过出线电压。
如果线路单相接地故障消失，有时出现，则表明存在间接接地问题。
以电弧接地为例，接地点发生电弧会造成间接停电或再燃，使配电网线路不稳定，引起严重的电磁振动，影响电网安全。
1.2故障原因10kV配电网单相接地故障隐患较多，可从以下几个方面进行分析：一是横担上有断线；二是绝缘子内导线固定不牢，掉在地上或横担上；第三，风的作用缩短了导线与建筑物的距离；四是配电变压器高压接头引下线断裂；五是配电变压器熔断器或避雷器绝缘损坏；配电变压器高压绕组单相绝缘接地或击穿；七是绝缘子击穿；8支路击穿熔断器的绝缘体；9其他未知或意外原因，如雷击落在线路上、鸟损坏、树木短路、受漂浮物（树枝、塑料袋等）影响。
如何快速查找10kV配电线路接地故障
如何快速查找10kV配电线路接地故障摘要：用电是每个家庭都避免不了的事情，但是在发电厂配电的过程中很容易造成线路的接地故障。
天气等自然原因以及线路设计等人为原因都有可能成为造成线路接地，快速查找处线路接地故障不仅能提高线路的安全指数，而且还可以节省电力资源。
该文从内外两方面分析了10kV配电出现线路接地故障的原因，并且提出了具体的解决措施，即：人为的经验判断法，采用高端的机器设备的检测方法以及根据路段的实际情况采用适当的绝缘遥测法。
关键词：查找故障；10kV配电；线路接地10kV配电线路改变了供电方式，解决了从前配电线路经常跳闸的问题，但是也很容易出现线路接地的故障。
电气行业是一个高危行业，很多工作人员在作业时由于各种因素发生危险甚至丧失生命。
一些地方的绝缘子由于受到雷击被击穿造成了人员伤亡。
很多惨剧很多都是因为10kV配电线路接地造成的，因此如何快速找出接地故障是一个关键的问题。
1线路接地故障产生的原因分析1.1线路外部环境分析在现实生活中，很大一部分的电线是裸露在外边的，毫无疑问这部分的电线会常年经受天气等自然因素的影响。
风吹日晒会加速电线外层保护壳的老化甚至脱落，那么受到它保护的真正用于线路的电线就不能正常发挥作用，甚至发生断裂。
若是受到雷电暴雨天气，电线被击中或者受到暴雨的高强度冲刷也会导致其作用的发挥，如果刚好受到破坏的部位在绝缘子处，那么此处的电线就起不到绝缘效果，容易发生线路接地故障。
除了外界的不可控因素外，也会有一些人为因素会导致电路接地。
从发电厂到直接用电场所是有一定距离的，发电厂通过输电网，配电网等将电送到千家万户，其连接作用的电线，电缆，电线杆以及变压器等都是露天的，并且有一部分的电线经过荒郊野外，这些地方少有行人，这就为一些不法的偷盗者会偷盗线路创造了机会。
这些不法偷盗者的行为很可能就直接造成了线路接地。
1.2线路的内部问题在输电和配电过程中，线路会出现交叉等情况，它的设计具有一定的复杂性。
10kV架空配电线路单相接地快速故障查找和处理方法
10kV架空配电线路单相接地快速故障查找和处理方法摘要：配网运行工作中，最常出现的故障就是10kV架空配电线路单相接地故障，导致这种故障出现有着方方面面的原因，而且查找故障也相比其他故障需要花费更多的时间，会对供电企业造成不小的损失。
本文将分析10kV架空配电线路单相接地故障出现的原因，提出快速查找故障的策略，并提供如何处理各种故障的有效措施，从而有效的避免出现单相接地故障，有效的保证配电网稳定、安全的运行。
关键词：单线接地故障；故障原因；处理措施随着我国社会经济的高速发展，人们的日常生产生活对电力的需求也在逐渐增加。
供电企业为了能够更好的供应电力，不管完善和改造配电网系统，有效的提升了配电线路的绝缘能力，很好的减少了配电线路出现跳闸的现象，增强了供电的稳定性，降低了线路的损耗，有着显著的作用。
然而，10kV配电线路在实际工作中，单相接地故障时有发生，尤其是在一些恶劣天气环境下，更容易出现故障，对变电设备与配电网的正常工作造成了极坏的影响。
一、引起 10kV 配电线路单相接地的原因（一）通道附近的树木、竹林导致出现暂时或者永久性接地故障10kV配电线路的通道附近通常会有一些树木或者竹林，这些树木一旦生长过快、过高，就会触碰到带电导线或者相关设备，轻则会造成线路出现瞬间接地，严重情况下回到永久性接地故障的出现。
这种故障出现的原因，通常是由于线路维护人员工作马虎，缺乏责任心，没有及时清理通道的障碍造成的。
（二）产品质量问题目前，我国的很多配网时有发生悬式瓷瓶钢碗脱离绝缘子的情况，尤其是上气温差异性高的时候。
我市的供电公司在前些年的时候就出现了4次因悬式绝缘子爆裂，通过分析现场搜集的残余设备碎片后发现，这些出现问题的绝缘子型号与批次都是由同一个生产厂家制造的，之后就联系厂家进行联合调查分析，得出这是由于产品质量的问题所造成的。
（三）违章施工、外力因素引起随着现在我国城市化进程的不断加快，各种建筑项目不断上马，为了满足各个企业和人们生产生活的用电需求，供电企业也随之加快10kV 配网建设的进程。
10kV配电线路电缆故障查找方法
10kV配电线路电缆故障查找方法10kV配电线路电缆故障是电力系统中常见的问题，一旦出现故障可能会造成停电、损坏设备等严重后果。
及时准确地查找和修复电缆故障对于维护电力系统的稳定运行至关重要。
本文将介绍一些关于10kV配电线路电缆故障查找的方法，希望可以帮助相关工作人员提高工作效率，提高故障查找的准确性。
一、外观检查在进行故障查找之前，需要对10kV配电线路的电缆进行外观检查。
外观检查是最基本的一步，可以通过目测发现一些电缆外部的损坏情况，比如绝缘层的破损、接头处的漏油等。
如果发现了这些问题，需要及时进行修复或更换，以免引起更大的故障。
二、断路器查找接下来，可以通过断路器查找的方法来定位电缆故障的位置。
断开配电线路上游的断路器，然后使用线路测试仪器查找到断路器后的电压值。
如果发现后方的电压为零，即可初步判断故障点位于断路器后。
然后逐步移动测试仪器，直至找到断路器前的电压为零的位置，即为故障点所在。
在使用该方法时需要小心谨慎，以免对线路造成进一步损坏。
三、局部放电检测另外一种方法是利用局部放电检测技术来查找电缆故障。
局部放电是电介质中的局部放电现象，主要是由于电压应力或绝缘层缺陷引起的。
局部放电检测可以通过检测电缆的局部放电信号来定位故障点，比如利用放大器和高频探头来捕捉放电信号，再通过分析放电信号的波形和幅值来确定故障点。
这种方法适用于查找绝缘层损坏或接头处的故障。
四、超声波检测超声波检测是一种非接触的故障检测方法，可以用来查找电缆中导体之间或导体与绝缘层之间的故障。
通过使用超声波探头来扫描电缆，当波束遇到故障点时，会发生反射和散射，从而被探测仪器捕获。
通过分析捕获的信号可以准确地确定故障点的位置。
这种方法对于查找电缆内部的故障非常有效，但需要专业的人员和设备来操作。
五、热红外检测热红外检测是利用红外热像仪来检测电缆故障的一种方法。
当电缆出现故障时，会产生热量，而红外热像仪可以将这些热量转化为图像显示出来，从而可以清晰地看到故障点的位置。
10kV配电网线路单相接地故障的查找及改进方法
10kV配电网线路单相接地故障的查找及改进方法摘要：10kV配电网已被电网建设广泛使用，其运行安全、可靠，对促进社会发展，改善人民生活质量具有重大的现实意义。
然而，在10 kV配电网络中，单相接地是一种非常普遍的故障，它对社会经济的发展和人们的日常生活造成了很大的影响。
因此，本文对10 kV配网单相接地故障进行了探讨，着重阐述了其产生的原因和对电网的影响，并就如何解决该问题进行了探讨。
关键词：10kV配电网；单相接地；故障查找；改进方法引言：配电线路的故障问题历来是各大电网公司关注的焦点，对其成因进行分析，在保证电网正常运行的前提下，通过对现有配电线路的故障原因的综合分析，认为在单相接地故障时，将导致配电系统发生故障，严重影响电力系统的正常工作，从而导致电力系统发生安全事故。
10kV配电网是当前最常用的配电方式之一，它的单相接地故障直接关系到整个系统的安全。
因此，对其成因进行分析，并针对这些问题提出相应的对策，对于确保电网安全运行有着重大的现实意义。
一、10kV配电网线路单相接地故障（一）故障特征通过实际观测和数据验证，在晴好天气条件下，极少数的单相接地失效。
在雨季、大风、暴雪等天气条件下，出现单相接地失效的概率很高。
当出现完全接地故障时，地线的电压会降低，而不接地的电压会增加3倍。
这时，电网可以在1-2个小时内有接地。
当出现永久接地故障时，在无法及时排除的情况下，无故障相的电压上升为线路电压，若在供电持续时间较长的情况下，会产生高电压，造成用户的电器设备损坏，甚至烧毁变压器，从而危及电网的安全[1]。
（二）发生单相接地故障原因10kV配电网络发生接地故障的原因有很多。
夏季雷雨季节，电线极易受雷击，造成线路单相接地失效。
其中，绝缘子击穿，线路断线，避雷器击倒，变压器绝缘损坏等。
同时，电缆在冰天雪地里也容易发生单相接地故障;在被树木压倒时，在台风、大风、暴雨的时候，很容易导致电线被折断。
此外，设备方面也会出现故障，设备的使用年限增加，使用寿命减少，设备绝缘会逐渐老化，最终都会导致单相接地故障。
10kV配电线路接地故障快速定位方法的探讨
10kV配电线路接地故障快速定位方法的探讨电力系统中，配电线路的接地故障是一种常见故障，在工程实践中需要快速、准确地定位故障点。
本文将讨论几种常见的10kV配电线路接地故障快速定位方法。
一、单项跳闸法单项跳闸法是一种常用的快速定位接地故障的方法，其原理是通过跳闸后检测电缆段电阻的变化来定位故障点。
具体步骤如下：1、先合上故障线路开关，隔离故障点。
2、将其一端与地面相接，另一端接电源，注意输入电压不能超过故障线路额定电压。
3、记录原始电流、电压值，并进行计算，得到该电缆段的电阻值。
4、瞬时跳闸，记录跳闸前后的电阻值，计算变化值。
5、根据电缆段阻值变化的大小，判断故障点的位置。
如果变化值最大，则故障点就靠近故障点一侧的电缆段；如果变化值最小，则故障点就在跳闸两侧电缆段之间。
二、震荡法震荡法也是一种较为常用的接地故障定位方法。
其原理是通过向线路注入特定频率的信号，测量信号在不同位置的反射时间和幅度，以确定故障点位置。
具体步骤如下：1、使用特定频率的信号发生器，以震荡方式向故障线路注入信号。
2、使用特定的监测仪器接收信号，并记录不同位置的反射时间和幅度。
3、分析采集到的数据，从反射时间和幅度的变化趋势，确定故障点的位置。
三、高阻比法高阻比法也是一种常用的接地故障定位方法。
其原理是利用高阻比变压器将测试电压比由1:1提高至1:100以上，然后通过计算得到故障点的位置。
1、在故障电缆的一个绝缘分界点处接入高阻比变压器。
2、在变压器的高压侧加入一定的交流测试电压，然后在低压侧测量电流。
3、使用兆欧表或者特定的测试仪器测量电压和电流值，并计算出高阻比变压器的转化比。
4、根据变压器的转化比和测量到的电流值来计算出电线故障点的位置。
以上三种方法都各自有其优缺点，结合实际情况和工程特点，选择最合适的方法进行接地故障快速定位。
在实际维护过程中，需要及时对故障点进行修复，减少故障对正常供电所带来的影响。
10kV配电线路电缆故障查找方法
10kV配电线路电缆故障查找方法在10kV配电线路中，电缆故障是比较常见的问题，一旦出现故障，会直接影响到电网的正常运行和供电质量。
及时有效地查找和排除电缆故障对于维护电网的正常运行非常重要。
下面我们将介绍一些关于10kV配电线路电缆故障查找方法，希望对相关工作人员有所帮助。
1.线路巡视线路巡视是最基本的查找电缆故障的方法之一。
通过定期的巡视工作，可以及时发现线路上是否存在松动、腐蚀、裂纹、老化等现象，从而预防电缆故障的发生。
巡视人员在巡视过程中要仔细观察线路的各个部分，尤其是接头、分支箱、管道等地方，发现异常情况要及时报告并进行处理。
2.电缆测试仪电缆测试仪是一种专门用于检测电缆完好性和故障位置的设备，通过测量电缆的绝缘电阻、介质损耗、漏电流等参数，可以判断电缆是否存在故障，并且可以定位故障的具体位置。
使用电缆测试仪可以快速准确地查找电缆故障，提高工作效率，减少对电网的影响。
3.红外热像仪红外热像仪是一种利用红外线辐射原理检测温度分布的设备，可以帮助工作人员快速地发现电缆接头、绝缘子等部位的异常温度情况，从而判断是否存在故障和定位故障位置。
使用红外热像仪可以避免对线路的停电和拆卸操作，减少了维修成本，提高了工作的安全性和便捷性。
4.局部放电检测仪局部放电检测仪是用于检测电气设备中的局部放电现象的设备，通过监测设备中的放电信号，可以判断设备是否存在绝缘损坏和故障。
使用局部放电检测仪可以帮助工作人员精确地找到故障部位，并且可以对设备的健康状况进行监测和评估，提高了对电缆故障的检测精度和可靠性。
5.超声波检测仪超声波检测仪是一种专门用于检测绝缘材料中声波传播情况的设备，可以帮助工作人员发现电缆绝缘材料中的裂纹、气泡、异物等缺陷，从而及时预防电缆故障的发生。
使用超声波检测仪可以对电缆进行非损检测，不影响电缆的正常运行，大大提高了工作的效率和安全性。
如何快速查找消除10千伏线路接地故障
如何快速查找消除10千伏线路接地故障摘要：实际运行中发现，10kV配电线路经常发生单相接地故障，尤其在雷雨天气时，由于接地电流小，查找和处理起来非常困难。
而假如故障线路长时间接地运行，可能烧毁变电站TV一次侧保险丝，导致整条10KV馈路停电。
更严重的是在接地运行时，存在很多的不确定因素，很可能导致故障升级，甚至引发人身事故。
如何快速的研判接地故障点仍然是当前配网面临的重点和难题。
关键词：配电线路；接地故障；接地电流1、10kV配电线路接地故障发生的原因10kV配电线路接地故障可能是由多方面原因导致的，在进行故障排查前，首先要对其故障原因进行了解。
从以往的配电线路维护检修工作经验来看，引起10kV配电线路接地故障的原因主要包括：（1）自然环境因素，主要是指天气因素，比如出现大风、雷雨天气时，容易发生单相接地故障，因倒杆等问题而出现断线接地。
雷雨天气也可能导致变压器绕组绝缘体被击穿，或导线分支熔断器绝缘体被击穿，进而引发单相接地故障。
（2）外力作用破坏，主要是指人为破坏问题。
许多配电线路都是沿道路进行布设的，在道路施工过程中，容易导致地下电缆或电杆受到破坏，进而引发接地故障。
随着城市化进程的不断加快，市政施工项目越来越越多，因外力作用破坏引起的电路接地故障几率也有所上升。
此外，也存在人为恶意破坏、偷盗电缆设备等现象，都会引发接地故障问题。
（3）设备自身故障问题，由设备原因引起的线路接地故障占较大比例，主要表现为设备绝缘子击穿故障。
随着配电线路及设备使用时间的推移，设备和线路会出现老化现象，机械强度明显下降，进而容易出现设备故障问题。
比如配电变高压引下线发生断线故障等。
在配电线路故障检修过程中，设备故障也是重点排查的问题。
（4）设计缺陷问题，在10kV配电线路的设计过程中，可能由于未充分考虑实际电力负荷的分配情况，导致电源点与用电负荷分布不均衡。
在投入使用后，线路长时间保持过载运行状态，会引发线路过热、烧断等问题，进而引发接地故障。
10 kV配电线路接地故障的查找方法和防范措施探讨
1０ kV配电线路接地故障的查找方法和防范措施探讨10 kV配电线路接地故障是电力系统中常见的故障之一，一旦发生这类故障，不仅会给供电系统带来严重的影响，同时也可能对周围环境和人员造成危险。
对于这类故障的查找方法和防范措施非常重要。
本文将就10 kV配电线路接地故障的查找方法和防范措施展开探讨。
一、10 kV配电线路接地故障的查找方法1.巡视检查法：10 kV配电线路接地故障的查找方法之一是巡视检查法。
通过对线路及设备进行巡视检查，可以及时发现有无松动、烧毁或损坏的情况，同时也可以排除外部因素对线路的影响。
在巡视检查时，应注意线路及设备的外观是否完好，是否有烧毁或热情况，是否有异常声响，对疑似问题区域要进行详细的检查，及时发现并排除潜在的故障隐患。
2.电气测试法：电气测试法是10 kV配电线路接地故障的查找方法之一。
通过使用电气测试仪器，可以对线路及设备进行电气测试，例如绝缘电阻测试、接地电阻测试等，从而可以准确地了解线路设备的电气情况，及时发现潜在的故障问题。
在进行电气测试时，应根据实际情况选择合适的测试仪器，并严格按照测试要求进行测试，确保测试结果的准确性。
二、10 kV配电线路接地故障的防范措施1.加强设备维护：在10 kV配电线路中，设备维护是预防接地故障的重要措施之一。
定期对线路及设备进行维护保养，及时发现并排除设备松动、烧毁或损坏等不良情况，可以有效预防接地故障的发生。
加强设备维护还可以延长设备的使用寿命，提高供电系统的可靠性。
2.完善保护装置：完善保护装置是预防10 kV配电线路接地故障的重要措施之一。
通过安装合适的保护装置，可以对线路及设备进行实时监测和保护，及时发现并隔离故障情况，保护设备不受进一步损坏，保障供电系统的安全稳定运行。
在完善保护装置时，应根据实际情况选择合适的保护装置，并进行严格的安装和调试工作。
3.加强人员培训：加强人员培训是预防10 kV配电线路接地故障的重要措施之一。
10kv系统单相接地故障查找办法
10KV系统单相接地故障查找办法一，工作程序（公司内部）1，发现10KV单相接地时，首先通知生产调度让生产有思想准备。
2，去高压室PT柜观察显示是金属接地，还是弧光接地。
3，金属接地不进行试复位，弧光接地进行试复位。
4，试复位不能解除接地显示，则要对10KV系统进行全面检查，或进行试拉闸寻找故障。
5，工作结束后，告知调度工作结果。
二，金属接地检查步骤：1，检查①感官检查高压配电室气味、声音、影响供电的异物等异常现象。
②检查正在运行的变压器室有无异常。
③沿10KV电缆线路观察有无放电，异物破坏，地埋电缆机械损坏等异常现象。
2，感官检查未发现明显异常，则进行试拉闸确认。
①拉闸顺序及方法。
A.检查中有疑问的线路。
B.未使用的高压备用进线（通知中煤10KV切断断路器）C.电容器柜。
D.道北变。
（拉闸前应先通知管理部或调度室）E.正在运行的变压器（先送备用变压器后停运行变压器）F.给水加压泵（先送后停，与生产部门协调）G.正在运行的高压进线（先送备用线，后停运行进线）②故障确认每断掉一条线路，观察一次PT柜显示或高压带电显示，显示恢复正常，则可确认故障线路。
3，本公司未发现接地故障，通知中煤10KV进行检查。
三，弧光接地检查步骤1，检查①感官检查高压配电室气味，声音，影响供电的异物等异常现象②检查正在运行的变压器室有无异常。
③沿10KV电缆线路观察有无放电，异物破坏，地埋电缆机械损坏等异常现象。
2，感官检查未发现明显异常，则进行试拉闸确认（拉闸前接通电压小母线Ⅰ、Ⅱ段联络。
然后使一台PT柜复位变成金属接地，检查电流表为零时，断开隔离。
通知中煤也停一台PT柜。
）①拉闸顺序及方法。
A.检查中有疑问的线路。
B.未使用的高压备用进线（通知中煤10KV切断断路器）C.电容器柜。
D.道北变。
（拉闸前应先通知管理部或调度室）E.正在运行的变压器（先送备用变压器后停运行变压器）F.给水加压泵（先送后停，与生产部门协调）G. 正在运行的高压进线（先送备用线，后停运行进线）②故障确认每断掉一条线路，先让中煤按一下PT柜消弧装置复位，之后，本公司按PT柜消弧装置复位，如能复位，则可确认故障线路。
10kV配电线路单相接地故障分析与故障查找
高校理科研 究
１ｋ Ｖ配电线路单相箍 地故障 分析与故障查获 ０
哈 尔滨理 工 大学 电气与 电子 工程 学院 周 封 王 亚丹
［ 摘 ￣］０Ｖ配 电线路故障 中最为突出的是单相接地故障 ， １ｋ 且故障点的查找也非常 困难 ， 本文通过 对单相接地故障分析 ， 出单相 指 故障对电网的危害 ， 出故障的查找方 法和防范措施 ， 提 并提 出如何通过新技术 、 新设备的应用来提 高单相接地故障的查找 效率 ， 高 提 供电可靠性 ， 少故障损失。 减 ［ 关键词 】 单相接地 故障诊 断 输 电和配电
一 ， 一 一 一 ■
ｕ
图 ２中性 点不接地系统单相完全接地线 电压相量图
此时线 电压 的相量 图如图 ２ Ｂ Ａ相的线电压等于 。 、 的线 ，、 ， Ａ相电压三 Ｂ ， 相 角形平移了一个位置 ， 三相的线电压保持对称且大小不变。 （ 不完全接地故障 ２ ）
’
１ 前 言 、
、 、
通过 １ｋ ０ Ｖ配 电网的事故分析 ， 我们不 难知道 ， 其主要故 障集 中在 单相接地 。特别是 １ ｋ ０ Ｖ农 网线路 ， 地理环境和线路通道较 差 ， 在潮湿 、 多雨天气容易发生单相 接地。单 相接地 故障会 造成非故障相相电压的 升高， 长时间接地运行会造成 配电设备 的损 坏 ， 重的是可能造成人 更严 身事故 ， 是影响配网线路安全 、 可靠运行重要 因素。造 成单 相接地的原 因有很多 ， 且故障点 的查找相对也 比较 困难 ， 如何减 少线路 的单相接地 故 障， 提高供电可靠性 ， 一直是配 网运行 的研究课题 。本文结 合多年的 运行实践 ， 通过对 １ｋ ０ Ｖ单相接地故障原因 、 故障特点 的分析 ， 指出单相 接地对配电设备造成 的危 害和 防范措施 ，介绍 了单相接地 的常用查 找 方法 ，并对如何通过新技术和新设备 的应用来提高单相接地故 障的查 找效率 ， 减少因故障引起的电量损失 等方 面进行简单的阐述。 ２ 单 相 接 地 故 障原 因和 防 范 措 施 、 根据我 国农 网配 电线路运 行统计 ，单相接 地故 障要 占总故障 的 ７ ％以上 ， ０ 造成 １ ｋ ０Ｖ线路单相接地 的原因有很多 ， 归纳来 说主要有气 候的原因 、 线路通道原因 、 原因 、 原因 、 交跨 绝缘 外力破坏等原 因。从多 年的运行来看 ， 发生单相接地最 主要 的原因有以下几种情况 。 由于线路通道较差 ， 树枝 、 毛竹等 由于大风或 大雪碰到线路 ， 引起 单 相 接地 。 、 由于外力破坏（ 如放炮 、 民砍树 、 高的车辆 ） 农 超 造成单 相线路断落 在地 上或横担上 ， 成线路单相接地 。 造 由于 与其他 线路（ 主要是通讯线路 ） 交叉跨越距离不 够 ， 在夏 季或 重 负荷的时候线路驰度下 降引起线路的单相接地 。 由于雷击或 其他原因造成绝缘部件 （ 如悬瓶 、 棒瓶 ） 和电气设备 单 相击穿造成单相接地 。 在现实当中还有其他一些原 因，但是 以上 四点是单相接地 的主要 原 因， 防范线路单相接地故障也必须从 以上 四个方面着手研究 ， 制定 相 应措施。 （ ￣ 强对配电线路和设备的定期巡视 ， １１ ）３ 及时发现缺陷 ， 把故障点 消 灭 在 萌 芽 阶段 。 （）ｌ ２￣ 强对配电线路和设备的定期绝缘测试 ， Ｊ ｌ 不合格及时更换。 （） ３加强宣传 和保护 力度 ， 避免外力对 电网破坏和其他线路 的违规 搭挂 、 叉跨越 。 交 （ 完善 电网结构 ， ４ １ 合理分段 ， 缩小故 障范围 ， 减少停 电面积和停 电 时间 ， 高故障查找效率。 提 ３ 单相接地故障对电 网的影响和危 害 、 目前 ， 国 １ ｋ 我 ０ Ｖ配电网中性点的运行方式普遍采用不接地或经消 弧线 圈接 地 接 地 方式 （ 称 小 电 流接 地 系统 ） 在 中性 点 不 接 地 三 相 系 也 。 统 中， 当由于绝缘损坏等原 因发 生单性接地故 障时 ， 况将发 生明显变 情 化。根据接地情况不同我们可 以将其分为两类 ： 一类 是完全接地 （ 也称 为金属性接地 ， 即认为接地处 的电阻近似于零 ） 另一类 是不完全接地 ； （ 即通过一定的电阻接地 ） 。 （） 全 接 地 故 障 １ 完
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10千伏电缆线路单相接地故障的快速查找电力系统在运行过程中要求连续不断的对用户供电，以确保社会生产正常的需要.但是因为电力系统涉及的设备数量比较多，分布范围比较广泛，所以在运行过程中不免会出现各种各样的故障，在这些故障中最常见的就是10千伏电缆线路单相接地故障。
按照不同的接地方式，电力系统可以分为2种，一种是大电流接地系统，一种是小电流接地系统。
在10千伏的电压等级中，电力系统采用较多的运行方式是经消弧线圈接地或中性点不接地，便是上述所说的小电流接地系统。
小电流接地系统中最为常见的故障就是单相接地的故障，特别是在恶劣天气的时候，比如下雨，下雪，刮大风，非常容易发生单相接地的故障，倘若单相接地故障没有得到及时的排除，电力网络及设备的安全经济运行将会受到严重的影响。
所以，熟悉并掌握接地故障的查找方法对操作人员来说十分的重要。
一、10千伏电缆线路单相接地发生故障的原因
（一）外部环境因素
10千伏电缆线路的运行环境很特殊，比较容易受到外部环境因素的影响，比如说建筑施工的时候由于工作人员操作不当导致的电缆断裂，高空作业导致的线路断裂，重型机械对电杆造成的断裂损伤等等，同时还包括比如大雨、雷电、地震以及台风等自然因素的影响。
对于各种施工因素产生的影响，主要的是以施工时人为主体进行的损坏，我们可以通过对施工人员的行为约束来降低损坏程度。
但是对于自然因素产生的影响，我们是不能通过约束人员或者是采取科技手段来避免它的影响程度的，我们只能
通过管理来预防，如果管理的方法稍有不当就会出现接地故障，因此我们必须要加强预防自然灾害并不断研究快速有效的预防措施和方法。
（二）系统设备因素
系统设备是影响电缆线路运行稳定性的主要原因之一，导致电缆线路故障的原因除去电缆设备自身以及线路的老化外，还包括前期供电系统是否稳定且完善以及线路设计是否合理等。
10千伏电缆线路是电网系统中的主要组成部分，其往往需要长时间的运行，如果没有人定期对其进行检查与管理，系统设备在高强度的运作下就会变得迟钝、老化，这种情况一旦遇到突发状况等，工作人员极有可能因为承受能力不强或是反应不够及时从而造成系统的崩溃、以及电力设备的损坏与报废等。
此外，影响10千伏电缆线路运行的主要因素还有线路布局设计不够合理，线路布局设计不但复杂而且由于电缆长期处于露天环境中，受到各种不确定因素的影响很容易造成线路混乱甚至是脱落等问题，进而导致线路单相接地。
因此，保证系统设备的正常运作也可以说是预防电缆线路单相接地的必要手段。
所以为了保障线路能够正常的运行，工作人就需要加强对系统设备和电缆线路设计的管理。
（三）人为因素
大多数情况下，人为因素对电缆线路的施工以及运行的稳定性有着很大的影响，这其中不仅包括施工的原因，同时还包括一些不正当行为所造成的接地故障。
比如有一些分不法分子为了获得自身的微小利益，根据自身所学的知识，在进行偷电、盗电等行为时，特别容易导致一些原本捆绑不坚固的电缆线脱落到横担上，继而造成电缆线路单相接地故障。
然而在
工程施工方面，工作人员在进行露天作业的时候也是很容易就会发生电缆导线断裂或者乱搭的现象。
这一系列的状况一旦发生，轻则导致一部分供电线路受损，一部分地区停电，重则人们自身的生命安全会受到伤害，从而造成原本不必要的损失。
二、单相接地故障快速查找的方法和步骤
经过工作人员多年的探索和实践，我们总结出了一些快速查找故障的方法，就是利用工具钳流表快速的查找小电流接地系统电缆线路单相接地故障的技术，操作比较简单，而且方便易行，对于我们判断接地故障点也比较准确迅速，很大程度上提高了小电流接地系统线路单相接地故障的实际判断水平。
步骤如下：
（一）制定方案
首先要正确的判断故障是否是单相断接地，我们为了能够用尽可能短的时间以及用最少的步骤准确无误地找出相应的接地点，有先制定出合理、完善、全面的工作实施方案，并且在方案中要详细的制定出系统故障查找接地的标准、步骤和要求。
（二）科学分析，建立用户检查序位表
其次我们要对电缆线路接地出现的故障进行评估，对用户、线路等做出科学的分析，并确定查找接地故障的范围，从而建立用户检查序位表。
必要的时候对用户实施减负荷停运变压器。
（三）判断干线故障点的位置范围
我们需要利用钳流表从电缆线路的首端开始对干线电缆进行钳流，根据三相电流均衡变化的大小情况来判断电缆?路故障点的前后位置。
（四）判断用户故障点的位置范围
对于故障位置范围内的每个出线用户的电缆线路进行分相钳流，然后根据电流的变化判断是否出现电缆线路接地故障。
1.无电缆线路单相接地故障的情况
工作人员经过对用户电缆线路电流的测量，出现的结果如果是用户电缆A、B、C 三相电流均衡，则说明此段用户电缆线路不存在故障。
2.有电缆线路单相接地故障的情况
工作人员经过对用户电缆线路电流的测量，出现的结果如果是发现用户的电缆A、B、C 三相电流不均衡，故障相电缆电流比其他正常情况下的两相电缆电流高出很多（一般是在2倍左右），那么就说明此用户的电缆线路有接地故障。
3.判断故障点
如果测量时发现用户电缆线路A、B、C三相电流不均衡时，立即将该用户减负荷停运其变压器，把刀闸或高压自落闸立即断开，再使用钳流表测试电缆得电流，正常情况下两相电缆电流很小，而故障相电缆由于有容性接地电流存在，所以它的电流值范围一般为5-20A，出现这种情况我们就能准确无误的判断电缆线路接地的故障点。
（五）隔离故障点，恢复电缆电线正常运行
利用上述方法快速查找出电缆电线单相接地的故障点后，工作人员需要立即隔离故障点，解决故障并恢复电缆电线的正常运行。
（六）故障处理，恢复全线供电
工作人员要及时对故障地点进行处理，恢复全线供电。
三、电缆线路单相接地故障快速查找的优点
工作人员经过在实际的故障事发地查找多次应用，与其他方法相比，利用工具钳流表能够快速的查找除电缆线路单相接地故障，取得了理想的效果，并且具有很高的准确性，大大的提高了工作效率，优点主要有一是判断单相接地故障点准确，二是操作比较简单，方便易行，三是节省工作人员以及工作人员的查找时间，减少过多的电量损失。
四、结束语
随着社会各行各业自动化程度的提高，人们对用电质量的要求也越来越高。
近些年来，供电的企业按照国家电网公司的要求，以“优质服务”为宗旨，通过各种管理手段、技术手段，努力的提高供电的可靠性和持续性，增强我们的服务意识，所以就要求我们的工作人员掌握查找接地的技术措施，同时还得具有应变、协调、操作能力。
要经常演练，以达到良好的事故处理水平和过硬的技术素质，最终达到准确、快速找到小电流接地系统线路接地位置，找到故障发展原因并及时的解决故障，保障电力系统能够正常的运行。
另外我们也应当与时俱进，积极的运用新技术、新设备，不断的查找新的方法，提高实用性和安全性，为电力系统的安全稳定运行做出贡献。
