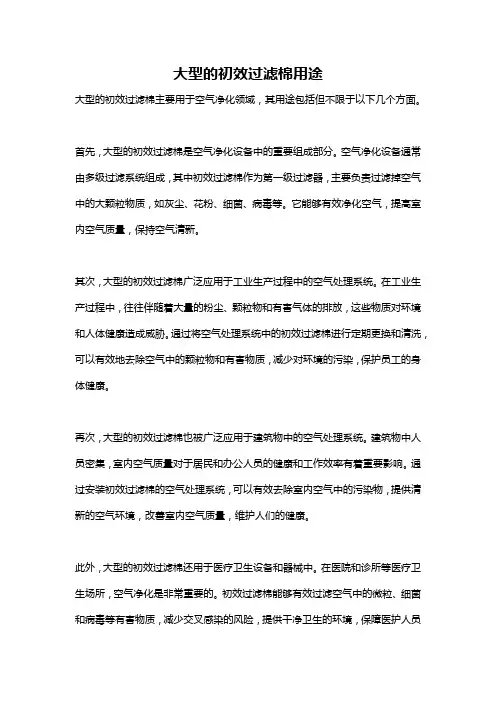

大型的初效过滤棉用途
大型的初效过滤棉用途大型的初效过滤棉主要用于空气净化领域，其用途包括但不限于以下几个方面。
首先，大型的初效过滤棉是空气净化设备中的重要组成部分。
空气净化设备通常由多级过滤系统组成，其中初效过滤棉作为第一级过滤器，主要负责过滤掉空气中的大颗粒物质，如灰尘、花粉、细菌、病毒等。
它能够有效净化空气，提高室内空气质量，保持空气清新。
其次，大型的初效过滤棉广泛应用于工业生产过程中的空气处理系统。
在工业生产过程中，往往伴随着大量的粉尘、颗粒物和有害气体的排放，这些物质对环境和人体健康造成威胁。
通过将空气处理系统中的初效过滤棉进行定期更换和清洗，可以有效地去除空气中的颗粒物和有害物质，减少对环境的污染，保护员工的身体健康。
再次，大型的初效过滤棉也被广泛应用于建筑物中的空气处理系统。
建筑物中人员密集，室内空气质量对于居民和办公人员的健康和工作效率有着重要影响。
通过安装初效过滤棉的空气处理系统，可以有效去除室内空气中的污染物，提供清新的空气环境，改善室内空气质量，维护人们的健康。
此外，大型的初效过滤棉还用于医疗卫生设备和器械中。
在医院和诊所等医疗卫生场所，空气净化是非常重要的。
初效过滤棉能够有效过滤空气中的微粒、细菌和病毒等有害物质，减少交叉感染的风险，提供干净卫生的环境，保障医护人员和患者的健康安全。
最后，大型的初效过滤棉还被广泛应用于食品加工行业。
在食品生产加工过程中，卫生和安全是十分重要的，空气中的微粒和有害物质都可能对食品质量和安全造成影响。
通过安装初效过滤棉的空气处理设备，可以有效过滤掉空气中的污染物，确保食品的卫生安全，保证食品质量。
总之，大型的初效过滤棉广泛应用于空气净化、工业生产、建筑物、医疗卫生设备和食品加工等领域。
它的主要作用是过滤空气中的大颗粒物质和有害物质，提供清洁、健康和安全的空气环境，保护人们的健康和生命安全。
高效空气过滤器标准
高效空气过滤器标准1 范围本标准规定了高效空气过滤器和超高效空气过滤器（以下统一简称过滤器）的分类、技术要求、质量检验规则以及产品标志、包装、运输、存放等的基本要求。
本标准适用于常温、常湿条件下送风及排风净化系统和设备使用的高效空气过滤器和超高效空气过滤器。
本标准不适用于军用及核工业中有特殊要求的过滤器。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志GB/T 451.3 纸和纸板厚度的测定法GB/T 453 纸和纸板抗张强度的测定（恒速加荷法）GB/T 912 碳素结构钢和低合金结构钢热轧、冷轧薄钢板及钢带GB/T 3198 铝及铝合金箔GB/T 3280 不锈钢冷轧钢板GB/T 3880.1 一般工业用铝及铝合金板、带材第1部分：一般要求GB/T 3880.2 一般工业用铝及铝合金板、带材第2部分：力学性能GB/T 4857.23 包装运输包装件随机振动试验方法GB/T 6165 高效空气过滤器性能试验方法效率和阻力GB 8624 建筑材料及制品燃烧性能分级3 术语、定义和缩略语3.1 术语和定义下列术语和定义适用与本标准3.1.1 高效空气过滤器 high efficiency particulate air filter用于进行空气过滤且使用GB/T 6165 规定的方法检测，过滤效率不低于99.99%的空气过滤器。
3.1.2 超高效空气过滤器 Ultra low penetration air filter用于进行空气过滤且使用GB/T 6165 规定的计数法检测，过滤效率不低于99.999%的空气过滤器。
粒径particle diameter指用某种测定方法测出的粒子名义直径。
单位以μm表示。
3.1.3 中值直径 median diameter指气溶胶粒径累计分布占总量50％时所对应的粒径值。
初效、中效、高效过滤器的过滤效率
初效、中效、高效过滤器的过滤效率过滤器的初阻与风速和滤料厚度有很大关系，一般来说，风速高，阻力大，滤料厚，阻力小（袋式除外）。
⏹初效过滤器的过滤效率：G1:40%@5.0μmG2:65%@5.0μmG3:85%@5.0μmG4:90%@5.0μm⏹中效过滤器的过滤效率：F5:45%@1.0μmF6:65%@1.0μmF7:85%@1.0μmF8:90%@1.0μm F9:95%@0.5μm⏹亚高效过滤器的过滤器：H10:85-90%@0.3μmH11:95-99%@0.3μmH12:99.5-99.9%@0.3μm高效过滤器的过滤效率：H13:99.97-99.99%@0.3μmH14:99.995-99.999%@0.3μm超高效过滤器的过滤效率：U15:99.9995%@0.12μmU16:99.99995%@0.12μmU17:99.999995%@0.12μm初效、中效、高效过滤器的初阻力终阻力建议取值初中高效过滤器初阻力终阻力建议取值，本文包括初效、中效、高中效、亚高效、高效过滤器的初阻力与终阻力。
初阻力就是过滤器在洁净状态的初始阻力，终阻力是过滤器寿命终了时的阻力，寿命终了根据标准规定或者双方协定的压差或压降值，计算阻力，是根据数学模型或者设计时根据材料等经验公式计算出的阻力值，一般只做参考使用。
初效,中效,高效空气过滤建议初阻力(Pa):G3(初效) 30~40PaG4(初效) 40~50PaF5~F6(中效) 70~90PaF7~F8(高中效) 70~90PaF9~H11(亚高效) 110~150PaH13(高效) 180~300Pa（以上取值不应过大，可选其平均值）初效,中效,高效空气过滤建议终阻力(Pa):G3(初效)100~200PaG4(初效) 150~250PaF5~F6(中效) 250~300PaF7~F8(高中效) 300~400PaF9~H11(亚高效) 400~450PaH13(高效) 400~600Pa（以上取值不应过大，可选其平均值）新过滤器的（最低过风风速下的）阻力称“初阻力”，对应过滤器报废时的阻力称“终阻力”，大多数情况下终阻力是其初阻力的，额定风量及其风量下的阻力值一般是其平均值。
袋进袋出高效过滤单元说明书
国家生物防护装备工程技术研究中心
换。更换过滤器前，须对高效过滤器进行原位消毒，消毒结束后方可更换高效过 滤器。压力表过滤器也需一并更换。高效过滤器的更换方式为袋进袋出方式。
过滤器安装程序 1. 初次安装使用时，将高效过滤器放入箱体内部，转动偏心压紧手柄将过
滤器压紧； 2. 将安全防护袋套在箱体侧门边框上，用弹性密封圈将安全防护袋压紧在
七、 维护 高效空气过滤单元在应用中应根据具体使用状况进行过滤器扫描检漏维护
操作。
扫描作业程序 1. 将气溶胶发生器连接至气溶胶上游发生口（快装头），然后打开气溶胶发
生口阀门； 2. 将扫描检漏仪的上游采样口和下游采样口分别连接至高效空气过滤单元
的上游采样口和下游采样口； 3. 将扫描检漏仪的电气接口连接至高效空气过滤单元的电气接口，并与粒
采用优质不锈钢制作，耐消毒剂、清洁剂及酸、碱等化学试剂。 2．型号规格
-3-
型号 CFU-HF - 305×305×292
过滤器规格 mm×mm×mm
高效空气过滤单元规格型号参数表
过滤器额定风量[1] m3/h(C 普通风量
/H 高风量)
外形尺寸[2] mm×mm×mm
箱体尺寸[3] mm×mm×mm
Φ250
580
480
CFU-HF -610×610×292
610×610×292 C-1920 / H-3000 2220×1591×838 1000×741×758 1070×379
Φ350
710
510
CFU-HF/H-610×762×292
610×762×292
H-3600
2320×1591×887 1000×741×807 1070×403
空气过滤国外标准汇编
空气过滤国外标准空气过滤器的主要功能是过滤空气中的颗粒物、细菌、病毒和其他有害物质，以提高室内空气的质量。
在国外，空气过滤器的标准通常由政府、行业协会或制造商制定。
下面介绍一些常见的空气过滤国外标准。
1. 颗粒计数颗粒计数是衡量空气过滤器过滤效果的重要指标之一。
美国联邦标准209E（Fed Std 209E）和欧洲标准EN 779-2002（EN 779）都规定了空气过滤器的颗粒计数效率。
这些标准将颗粒物按照直径分为不同级别，并要求过滤器在特定的气流条件下，对不同级别的颗粒物进行过滤，以达到一定的效率要求。
2. 过滤效率过滤效率是指空气过滤器对特定颗粒物的过滤能力。
美国联邦标准209E（Fed Std 209E）和欧洲标准EN 779-2002（EN 779）都要求空气过滤器在特定的试验条件下，对不同级别的颗粒物进行过滤，以达到一定的效率要求。
其中，美国联邦标准209E（Fed Std 209E）还规定了过滤器的阻力和使用寿命等指标。
3. 阻力阻力是指空气过滤器对空气流动的阻力。
如果阻力过大，会影响室内空气流通和空调效果。
美国联邦标准209E（Fed Std 209E）和欧洲标准EN 779-2002（EN 779）都要求空气过滤器在特定的试验条件下，测量其阻力值，以确保其不会对室内空气流通产生负面影响。
空气过滤器需要在一定温度范围内正常工作。
美国联邦标准209E （Fed Std 209E）和欧洲标准EN 779-2002（EN 779）都规定了空气过滤器的耐温范围，以确保其在不同的室内温度下都能正常工作。
5. 耐湿空气过滤器需要在一定湿度范围内正常工作。
美国联邦标准209E （Fed Std 209E）和欧洲标准EN 779-2002（EN 779）都规定了空气过滤器的耐湿范围，以确保其在不同的室内湿度下都能正常工作。
6. 防火防火性能是保证室内人员安全的重要指标之一。
美国联邦标准209E（Fed Std 209E）和欧洲标准EN 1821-1998（EN 1821）都要求空气过滤器采用防火材料制造或具有防火涂层，以确保其不会成为火灾隐患。
高效空气过滤器名词解释
高效空气过滤器名词解释
高效空气过滤器：
高效空气过滤器是一种有效的过滤器，用于将空气中的烟尘、微尘、细菌和气味等污染物从空气中过滤出去，从而达到净化空气的效果。
它可以清除空气中的烟尘、微尘和细菌，防止这些污染物对人体健康造成危害。
这种过滤器一般由许多层空气过滤材料组成，每一层可以过滤掉一种特定的污染物，有些过滤器还有活性碳，可以分解有害的气体。
由于空气过滤器所采用的面积越大，过滤得到的污染物也就越多，所以更有利于空气净化。
ISO 16890空气过滤器性能
ISO 16890空气过滤器性能1. 引言空气过滤器是一种用于清洁和过滤空气中颗粒物和有害物质的装置。
随着环境污染和有害颗粒物对人们健康的威胁日益增加，设计和制造高效空气过滤器的需求也日益迫切。
ISO 16890是一项关于空气过滤器性能评估的国际标准，本文将对ISO 16890标准进行介绍并探讨其在空气过滤器行业中的重要性。
2. ISO 16890标准概述ISO 16890标准是国际标准化组织（ISO）制定的一项用于评估空气过滤器性能的标准。
该标准于2016年发布，取代了之前的EN 779和ASHRAE 52.2标准。
ISO 16890标准旨在提供一种更准确、可靠和真实反映空气过滤器性能的评估方法，并帮助用户选择适合其需求的过滤器。
3. ISO 16890标准的测试方法ISO 16890标准使用了一种全新的测试方法，即颗粒物捕集效率（Particulate Matter Efficiency，PME）。
PME测试方法基于颗粒物在过滤器中的收集效果，通过测量颗粒物在过滤器中的压力降、颗粒物尺寸和过滤器对不同尺寸颗粒物的效果，来评估过滤器的性能。
相较于之前的标准，ISO 16890标准的测试方法更加准确和全面。
4. ISO 16890标准的等级划分ISO 16890标准将过滤器的性能分为四个等级：ePM1、ePM2.5、ePM10和Coarse。
这四个等级分别对应着过滤器在不同尺寸颗粒物上的捕集效果。
ePM1表示过滤器在直径小于1微米的颗粒物上的捕集效率，ePM2.5表示直径小于2.5微米的颗粒物上的捕集效率，ePM10表示直径小于10微米的颗粒物上的捕集效率，Coarse表示直径大于10微米的颗粒物上的捕集效率。
5. ISO 16890标准的意义和应用ISO 16890标准的发布对空气过滤器行业有着重要的意义。
首先，该标准提供了一种全面、准确的衡量空气过滤器性能的方法，帮助用户更好地选择合适的过滤器。
1700m 3／h和3400m 3／h核级圆形高效空气过滤器的设计
活之中。目 前在我 国核领域广泛使用的过滤器大多为方形过滤器 ，体积较大，更换程序 复杂 ，压紧方式比较繁琐，废物减容比低 ，后处理复杂 ；而核级 圆形过滤器在继承方形 过滤器的一般特性的同时 ，又有着体积小、重量轻 、更换简单快捷、密封安全可靠、废 过滤器后处理减容比大以及容易实现 “ 袋进袋 出”的更换方式等优点 ，因此 ，圆形空气 过滤器 日 益受到广大用户 的欢迎。鉴于此 ，开发研制标准化的核级圆形高效空气过滤器 （７０ ３ 和 ３０ ３ ） １０ ／ ｍｈ ４ ０ ／ ￣势在必行 。 ｍｈ 核工业第五研究设计院结合几年来设计制造非标核 级 圆形空气 过滤器的经验 ，开发研制标准化 的核级圆形高效空气过滤器（ ０ ３ 和 １ ０ｍ ／ ７ ｈ ３０ ） 利于在工程 中推广使用。 ４０ ／ ￣ ｍ ｈ２
２２ 遵 循 的标 准 －
遵循 的标准如下 ： ①Ｇ ／ １９９１９ ，核级高效空气过滤器 ；＠Ｅ ３７１８ ，高效 ＢＴ ７３．９９ Ｊ６ － ９ ９
空气粒子过滤器技术条件 ；③Ａ Ｍ Ａ ．， ＣＨ Ｐ ＩＴ Ｒ ； ＢＴ １５１８ ，高 ｓ ＿ Ｇ １ Ｆ Ｅ Ａ Ｆ Ｅ Ｓ ＠Ｇ ／６ ６．９ ５ Ｅ Ｌ 效空气过滤器性能试验方法透过率和阻力。
形端盖 、环形端盖、拉手、密封胶 、防护网、拉筋、滤芯 、压盘和密封胶垫组成。２个 端盖用于安放滤芯 ，与防护网共 同构成圆形空气过滤器的的外形轮廓 ，承受主要的外部
载荷；滤芯是过滤屏障，依靠密封胶与两端盖联成一个整体 ， 形成唯一的气流通道 ，杜 绝旁通气流 ， 实现过滤器的过滤功能； 滤芯由滤料经过连续往返折叠成若干 ｖ字形后罔 成圆筒而成 ； Ｖ字形的褶皱结构使滤芯增加 了过滤面积 ， 在滤芯轴向等间距的 ｖ字两侧
２３ 技 术参数 ．
洁净室高效空气过滤器选配方法
如何准确对高效过滤器的选配多年来对空气过滤器的使用及其相关知识的了解，考虑到广大客户还普遍对空气过滤器的选用、更换及维护保养缺乏了解，现将有关空气过滤器使用过程中维护及更换周期等一般客户所关心的问题做一些简要说明，希望能有助于您对空气过滤器的科学选用对于1000---10万级的洁净室净化系统,通常采用三级空气过滤形式,即粗效、中效和高效空气过滤器;粗效、中效一般放在空气处理装置中,且将中效空气过滤器放在正压段,亚高效或高效过滤器一般位于净化空调系统的末端。
教你怎样选用和安装高效空气过滤器高效空气过滤器是指空气过滤装置，一般用于洁净车间，洁净厂房，实验室及洁净手术室。
空气过滤器根据其工作原理可以分为初效空气过滤器，中效过滤器，高效过滤器及亚高效等型号。
1.对于小型的净化设备如洁净工作台、风淋室、层流罩等,由于处理的风量小,一般新风进风面采用粗效过滤器或中效过滤器,送风末端必须选用高效过滤器或超高效过滤器;,2.对于净化空调系统中空气过滤器的选用与配置,一般根据洁净室的空气洁净度级别和生产工艺的特殊要求,进行合理化选用与配置。
A.对于1000---10万级的洁净室净化系统,通常采用三级空气过滤形式,即粗效、中效和高效过滤器;粗效、中效一般放在空气处理装置中,且将中效过滤器放在正压段,亚高效或高效过滤器一般位于净化空调系统的末端。
B.对于100---1000级的净化空调系统,通常在新风处理装置中设置粗效、中效、亚高效过滤器,在洁净室循环风系统中,还要设置高效过滤器或超高效过滤器;一般地高效过滤器位于净化空调系统的末端,即位于洁净室的顶棚上;对于超高效过滤器,则必须设在净化空调系统的末端,以确保所需的空气洁净度级别要求。
3.当已知整个净化系统的空气处理风量时,可根据所选过滤器的额定风量,确定所需过滤器的个数。
高效过滤器的安装和使用对于净化空调系统中空气过滤器的选用与配置,一般根据洁净室的空气洁净度级别和生产工艺的特殊要求,进行合理化选用与配置。
初效空气过滤器 产品介绍
初效空气过滤器产品介绍目录1.初效过滤器（型材结构）022.纸框初效过滤器033.折叠式初效过滤器044.子母架初效过滤器055.尼龙网初效过滤器066.波纹铝网初效过滤器077.平板式初效过滤器088.箱式折叠初效过滤器099.袋式初效过滤器11010.袋式初效过滤器2 1111.初效：滤料分类11212.初效：滤料分类2 1313.初效过滤器用途、适用场景及常用型材厚度1414.初效过滤器常用规格15By Musifa初效过滤器（型材结构）纸框材质镀锌框材质铝框材质不锈钢材质常用厚度：20mm、46mm、96mm常用厚度：21mm、46mm、96mm常用厚度:8mm、10mm、12mm、15mm、18mm、21mm 25mm、30mm、34mm、40mm、46mm、50mm、60mm 69mm、80mm、90mm、96mm、120mm、150mm、220mm、292mm常用厚度：20mm、25mm、30mm、40mm、50mm、60mm 70mm、80mm、90mm初效篇（外框）外框：纸框厚度：20mm 、46mm 、96mm滤料：白色棉、墨绿色棉、绿白棉（不常用）滤料厚度：3mm （5mm 不常用)结构：单面菱形网、折叠式效率：G3纸框过滤器纸框墨绿色棉折叠式过滤器外框：铝框、镀锌框、不锈钢框厚度：（铝框、不锈钢）21、25、30、34、40、46、5060、69、80、90、96mm 镀锌：21mm 、46mm滤料：绿白棉（220g)、白棉(200g)滤料厚度：5mm结构：单面菱形网、折叠式效率：G4折距：37mm折叠式过滤器铝框绿白棉外框：铝框、镀锌框、不锈钢框厚度：（铝框、不锈钢）30、34、40、46、50、60、69、80、90、96mm镀锌：21mm 、46mm 、96mm滤料：绿白棉（220g)、白棉(200g)滤料厚度：5mm 结构：镀锌骨架+ 子母架效率：G4折距：54mm子母架过滤器铝框镀锌骨架外框：铝框厚度：8、10、12、15、18、21、25、30、34、40、46、50mm滤料：尼龙网结构：铁丝架+双层尼龙网效率：G4尼龙网过滤器铝框双层尼龙网外框：铝框、镀锌框、不锈钢框厚度：（铝框、不锈钢）8、10、12、15、18、21、25、30、34、40、46、50mm镀锌：21mm、46mm、96mm滤料：波纹铝网结构：21mm放三层、46mm放7层（常用）效率：G3波纹铝网过滤器铝框波纹铝网滤料：蓬松棉平板过滤器铝框双面菱形铝网外框：铝框、镀锌框厚度：（铝框）8、10、12、15、18、21、25、30mm镀锌：21mm 、46mm 、96mm 结构：双面菱形铝网、平板式效率：G4平板过滤器外框：铝框、镀锌框厚度：（铝框、镀锌框）120、150、220、292mm滤料：绿白棉、白棉、墨绿色结构：单面菱形网+折叠式效率：G4箱式折叠镀锌框单面菱形网外框：铝框、镀锌框内框：镀锌内框厚度：21、46mm 滤料：绿白棉、白棉结构：袋式（如592×292×381×8p)效率：G4袋式过滤器铝框白棉初效篇（款式）外框：铝框，镀锌框，不锈钢框厚度：对照外框常用厚度滤料：活性炭棉结构：袋式，板式（折叠），板式（子母架），板式（平板式）效率：G4袋式过滤器初效篇（产品分解图）绿白棉白棉波纹铝网漆雾毡尼龙网蓬松棉不锈钢丝网200目活性炭棉1、中央空调和集中通风系统预过滤2、大型空压机过滤3、洁净回风系统4、局部初效过滤装置预过滤平板初效：8、10、12、15、18、21、25、30mm折叠式初效：21、25、30、34、40、46、50、60、69、80、90、96mm 子母架式初效：30、34、40、46、50、60、69、80、90、96mm 纸框：20、46、96mm铝框尼龙网：8、10、12、15、18、21、25、30、34、40、46、50mm 铝框波纹铝网：8、10、12、15、18、21、25、30、34、40、46、50mm 箱式初效：120、150、220、292mm初效过滤器用于空调系统的初级过滤，主要用于过滤5μm 以上尘埃粒子，初效过滤器有板式，折叠式、子母架式，袋式四种样式，外框材料有纸框，铝合金框，镀锌板框，不锈钢框，过滤材料有无纺布，尼龙网，活性炭滤材，金属孔网等，防护网有双面喷塑方格网和菱形铝网制药厂，医院，食品厂，电子芯片车间，化妆品车间，物业写字楼，机场，高铁，地铁，污水处理厂，食用菌，大学实验室，科学院校等通风系统产品型号外形尺寸（mm )额定风量（m³/h )初阻力（pa)效率（≥5μm）滤料型号CHU-CG-8 CHU-CG-13 CHU-CG-16 CHU-CG-22 CHU-CG-27 CHU-CG-32 CHU-CG-36295×295×46295×495×46295×595×46395×595×46495×595×46595×595×46595×295×500×6p80013001600220027003200360010-2550%（计重法）G1G2G3G4白、绿、黄、蓝色覆网滤料、白色绿白初效过滤棉波纹铝网，黑色白色，尼龙网活性炭过滤棉耐高温玻纤棉。
国内首台一般通风用空气过滤器测试台在康斐尔调试完毕
（ 米诺 公 司供 稿 ） 多
本 刊 编 审 田耀 华在 Ｐ ＭＥ — Ｃ论 坛 上 作 演 讲
分 级 标 识 ， 客 户 根 据 应 用 环 境 选 择 最 佳 能 效和 过 使
随着 欧洲 最新Ｅ Ｒ Ｖ Ｎ ４１标 准 的颁 布 ， Ｕ Ｏ Ｅ Ｔ ／１ 能 滤效率 的过滤器变得更为简苴。 效分级体 系将过滤器分 为Ａ至Ｇ ，Ａ” 级 “ 代表 能耗 最 低 ，Ｇ” “ 代表能耗最高 。 这种新 的能效分级体系基于
安全 生产监 控信息 系统 ，系统运 用远 程广域 网络
产过程 自控解决方案， 其中的多功能／ 罐组逆流提取 技 术 、 高 通 量 流 媒 体 技 术 、 先 进 办 公 流 程 管 理 技 过 程装 备的 自控设计 中， 动态罐组式逆流提取 技术 术 、 管控 一体化 流程控 制技术 、 多验 证机 制安 全系
使用 。康斐尔 的测 试台 ， 能够 测试新过滤器 的性 既 能参 数 ， 能测试 使用后 的过 滤器性 能参数 ， 而 又 从
三方权威 实验室之 问的测试结果一致 。 该测试 台的 将 逐 步建 立起 一 个 全 面 的过 滤 器 性 能 数 据 库 。
设计制造完全遵循Ｅ ７ ９ Ａ Ｈ Ａ ５ ．标准 ， 旧 Ｎ ７ ＆ Ｓ Ｒ Ｅ ２２ 与
版本的标准主要区别在于 原有Ｆ 、６ ５ Ｆ 的分 级更改 为
康斐尔集 团成立于 １６ 年 ， ９ ３ 总部位 于瑞典 首都
斯德 哥尔摩 ， 在美 洲 、 洲和 亚太地 区共 设立 了 其 欧
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
洁净与空调技术ＣＣ＆ＡＣ２００７年第１期９０８厂早期高效空气过滤器
山西新华化工有限责任公司所旭冬☆
摘要介绍中国早期高效空气过滤器制造过程。
原苏联提供了全套图纸和工艺文件，９０８厂利用国产材料研制出高效过滤器。
１９６１年研制成功并批量制造第一批高效空气过滤器。
１９８１年停止了老型号产品的生产。
关键词空气过滤器高效过滤器滤纸历史
ＡＨｉｓｔｏｒｙｏｆＨｉｇｈＥｆｆｉｃｉｅｎｃｙＡｉｒＦｉｌｔｅｒｓＭａｎｕｆａｃｔｕｒｅｄｂｙｔｈｅ＃９０８ＦａｃｔｏｒｙｉｎＣｈｉｎａ
ＢｙＳＵＯＸｕｄｏｎｇ★
ＡｂｓｔｒａｃｔＡｂｓｔｒａｃｔＤｅｓｃｒｉｂｅｓａｈｉｓｔｏｒｙｏｆｖｅｒｙｅａｌｙＨＥＰＡｆｉｌｔｅｒｓｍａｎｕｆａｃｔｕｒｅｉｎＣｈｉｎａ．＃９０８ＦａｃｔｏｒｙｍａｎｕｆａｃｔｕｒｅｄｔｈｅｆｉｒｓｔｈｉｇｈｅｆｆｉｃｉｅｎｃｙａｉｒｆｉｌｔｅｒｓｂｙｕｓｉｎｇａｌｌｌｏｃａｌｍａｔｅｒｉａｌｓａｎｄｗｉｔｈｔｅｃｈｎｉｃａｌｄｏｃｕｍｅｎｔｓｐｒｏｖｉｄｅｄｂｙｔｈｅｆｏｒｍｅｒＵＳＳＲ．Ｔｈｅｆｉｒｓｔｈｉｇｈｅｆｆｉ－ｃｉｅｎｃｙｆｉｌｔｅｒｗａｓｍａｄｅｉｎ１９６１ｂｙ＃９０８．Ｉｎ１９８１，＃９０８ｓｔｏｐｐｅｄｐｒｏｄｕｃｔｉｏｎｏｆｏｌｄｍｏｄｅｌｆｉｌｔｅｒｓ．
ＫｅｙｗｏｒｄｓＡｉｒｆｉｌｔｅｒｓＨｉｇｈｅｆｆｉｃｉｅｎｃｙｆｉｌｔｅｒｓＦｉｌｔｅｒｍｅｄｉａＨｉｓｔｏｒｙ
★
ＳｈａｎｘｉＸｉｎｈｕａＣｈｅｍｉｃａｌｓＬｔｄ．，Ｃｈｉｎａ
☆所旭冬，男，１９８３年１月出生，工程师０３０００８山西太原新兰路７１号
山西新华化工有限责任公司
Ｅ－ｍａｉｌ：ｇｌｑｆｃ＠ｓｘｘｈｈｂ．ｃｎ
收稿日期：２００６－１１－２６
山西新华化工有限责任公司（原国营９０８厂）厂志记载：１９６０年６月，应中国政府要求，苏联政府提供了６１－
５００型过滤吸收器和６１－１０００型滤尘器的技术资料。
１６１－５００型过滤吸收器
开始叫“０６专家”产品，简称５００型滤器，是９０８厂全面投产后接受的第一种集体防护器材。
主要原材料为浸渍炭（ＫＺ１５－１）和１４９过滤纸。
产品采用圆形套装结构，由三个过滤段串装而成。
１９６０年１２月２４日，上级以文通知工厂，要求在１９６１
年２月交出成品。
为确保试制任务的顺利进行，工厂立即成立有军代室参加的试制定型委员会，下设办公室、资料组、工装组、质量组、设备组、仪器仪表组、材料组，理化试验组和人员考试组。
有关车间成立试制定型小组。
根据分工即开展工作。
经过消化资料、审核图纸、生产技术准备、车间练兵，于１９６１年３月开始试装。
四月份进行三套试装，五月份进行十套定型检查，六月份进行２０套小批考核。
经过九个月的反复试制，基本具备了生产定型条件。
１９６１年９月
１５日到２２日，由防化部和三机部五局为主组成的定型检
查委员会到厂，对产品性能、质量、工艺、工装、设备、图纸资料等方面进行检查。
同年９月２４日批准６１－５００型滤器生产定型。
工厂随即投入批量生产（外形见图１）。
１９６９年２月，由工厂、军代室等组成产品改进小组，
经试验分析，提出第二次改进结构方案和返修暂行工艺，并把第二次改进结构和返修产品以“Ｇ－３”符号标示。
１９７０年，工厂对以前出厂的“Ｇ－１”、“Ｇ－２”型产品进行
再次返修，新生产的５００型滤器改用“Ｇ－３”型结构。
一直生产到１９８０年，再未发生机械漏毒现象。
在６１－５００型滤器的生产过程中，主要是１９７３年以后，
１４９过滤纸先后出现厚薄不匀，挠度大，表面发脆，造成
滤器阻力超标，系数不合适。
生产中不得不加强检查，挑选使用，浪费了材料和人力。
１９７８年，后，北京造纸厂采取改进措施，１４９纸质量有好转。
１９８１年７月２４日，上级以文通知，６１－５００型滤器等
６１－５００型高效过滤器
·６７
·
洁净与空调技术ＣＣ＆ＡＣ２００７年第１期
３７种老型产品停产。
２６１－１０００型滤尘器
９０８厂最早生产的滤尘器，为仿苏产品。
主要过滤材料为１４８纸。
产品由１８个多层折叠的１４８过滤纸组组装而成，外形呈圆柱形。
１９６０年１２月２４日，上级以文，给９０８厂下达紧急生产任务，开始称“０６专案”产品。
接受试制任务后，工厂成立试制定型委员会，由工厂、军代室领域及有关业务部门负责人组成。
下设办公室、资料组、工装组、质量组、设备组、仪器仪表组、材料组，理化试验组和人员考试组。
各专业组和车间试制组，在厂定型委员会领导下，根据上级要求，在审核图纸资料基础上，积极进行生产试制条件的全面准备。
为了争时间，抢进度，采取了边审核图纸资料，边样品试制，边改进生产线的方法。
经过一段审核修改，１９６１年６月之后进入三套试制，三套定型，六套生产考验。
并提出申请国家定型。
１９６１年９月１５日，由上级为主组成的定型委员会进厂，对产品性能、质量、工艺、工装、设备、图纸资料进行全面检查，９月２２日全部检查工作结束。
同年９月２４日定委批准生产定型。
工厂即投入批量生产。
１９８１年７月２４日，上级通知６１－１０００型滤尘器等３７种老型产品停产。
３６１－１００型、６１－３００型过滤吸收器
６１－１００型过滤吸收器，是以浸渍炭（ＫＺ１５－１）和１４９过滤纸为主要原材料。
６１－３００型过滤吸收器，是由三个６１－１００型滤器串装成的，滤毒能力相当６１－１００型的三倍。
９０８厂承制的６１－１００型、３００型滤器，全套图纸资料由苏联提供。
在１９６１年生产试制中，工厂和军代室即组成资料组，对图纸资料、工艺、工装、设备仪器、材料、人员等方面进行了认真审查。
避免了像６１－５００型试制中顾此失彼心乱现象的发生。
在工厂定型批和国家定型批的试制中，工厂又成立核心组，对试制中发现的问题进行了处理。
先后总共更改补充资料２４９项（图纸２１０项，技术条件３９项），工艺规程变动２４２处，工装修订尺寸５８０处。
为迎接国家定型的检查验收，１９６２年４月，工厂正式成立鉴定委员会，具体领导产品试制工作。
１９６２年１０月２３日，由防化部和三机部五局为主组成的二级定委进厂，在工厂定型的基础上，开始对产品性能、质量、工艺、工装、设备、原材料和技术资料等进行全面检查。
１９６２年１１月２日，全部检查工作结束，并当即宣布批准６１－１００、６１－３００型滤器生产定型。
１９６３年，６１－１００型、６１－３００型滤器投入批量生产，１９６４年接受援外任务，一直生产到１９８０年。
１９８１年７月２４日上级关于停产３７种老型产品的通知下达后，工厂当年停止了这两种产品的生产。
在６１－１００型、３００型滤器长达２０年的生产中，由于有建厂时苏联提供的完整的生产线，全部原材料立足国内，技术资料比较完善，所以生产一直比较正常，质量稳定。
这几种产品在我厂尚有技术资料保存在档案室，均有据可查。
□
型号１４７１４８１４９７１０１试验条件材料石棉玻璃纤维
透过率％≤１５≤６≤０．０００２≤０．００００１浓度Ｃ＝２５００ｍｇ／ｍ３
面积Ｓ＝５０ｃｍ２比速０．２Ｌ（ｍｉｎ·ｃｍ２）比速０．０５Ｌ（ｍｉｎ·ｃｍ２）
阻力Ｐａ≤１４７≤３４≤１８６≤３６３Ｓ与上栏相同
抗张强度Ｎ纵向≥１５
横向≥１０
纵向≥６．３２
横向≥４．４１
宽１５±０．１５ｍｍ
长２２０ｍｍ
厚度ｍｍ０．７±０．０５１．１±０．１５１．１５＋０．２－０．１０．４４±０．０３面积Ｓ＝２±０．０５ｃｍ２压力Ｐ＝９８±９．８ｋＰａ
水分％５～１０≤１０５≤≤７１００～１０５℃烘干面密度ｇ／ｍ２４５０～５４０
纵向挠度ｍｍ≤１０试样５０×１５０ｍｍ捍杆质量５０±１ｇ
附：早期滤纸主要技术指标（摘自《防化器材检验技术》，１９９４）
编者按：本刊将陆续发表一些有关国内洁净设备的研制、生产、发展的相关历史资料，供读者参考，并欢迎关注。
·６８·。
