污水处理厂标准型巴氏计量槽设计选型比较

污水处理厂标准型巴氏计量槽设计选型比较污水处理厂标准型巴氏计量槽设计选型比较污水处理厂是现代城市建设中不可或缺的重要设施，而标准型巴氏计量槽作为污水处理过程中的关键设备之一，对于满足处理效果和保障运行稳定性起着至关重要的作用。

本文将围绕污水处理厂标准型巴氏计量槽的设计和选型进行比较分析，旨在找到最适合实际应用的方案。

巴氏计量槽是污水处理过程中一种常用的混凝剂投加装置。

它通过控制混凝剂的投加量，帮助实现污水中悬浮物的聚集和沉淀，从而达到净化水质的目的。

在实际应用中，巴氏计量槽的设计和选型直接影响到污水处理系统的处理性能和运行效率。

针对巴氏计量槽的设计，要综合考虑进流水质、能源消耗、设备结构和稳定性等因素。

首先，进流水质直接关系到混凝剂的投加量和计量槽的处理能力，因此需要对进流水的污染物浓度、水量和水质稳定性进行准确测定和分析。

其次，能源消耗是计量槽设计的一个重要指标，应选择能够节约能源和保证水质净化效果的设计方案。

另外，设备的结构也需要考虑到维护保养的便利性和耐久性，以降低运行成本。

最后，稳定性是巴氏计量槽设计的关键指标之一，必须保证计量槽在长期运行中能够稳定地进行混凝剂的投加。

在巴氏计量槽的选型中，应从设备的处理效果、投资成本和运行成本等多个角度进行综合评估。

首先，需要参考其他相似污水处理厂的实际运行情况，了解各种巴氏计量槽的处理效果。

其次，投资成本直接影响到项目的经济效益，要综合考虑设备价格、运输费用、安装费用等因素。

最后，运行成本包括设备的维护保养、耗材和能源消耗等，要选择能够实现经济、高效、可靠运行的设备。

总结以上分析，巴氏计量槽的设计和选型应综合考虑进流水质、能源消耗、设备结构和稳定性，从而确保其能够满足污水处理系统的运行要求。

在选型过程中，重点关注处理效果、投资成本和运行成本等因素，选择最适合实际情况的设备方案。

通过合理的设计和选型，标准型巴氏计量槽能够有效提高污水处理厂的处理能力和水质净化效果，为城市环境保护和可持续发展做出贡献综合考虑进流水质、能源消耗、设备结构和稳定性等因素，对巴氏计量槽进行准确测定和分析，选择能够节约能源和保证水质净化效果的设计方案，考虑维护保养的便利性和耐久性，降低运行成本，并保证计量槽在长期运行中能够稳定地进行混凝剂的投加。

巴氏计量槽标准尺寸

巴氏计量槽标准尺寸
首先，巴氏计量槽的标准尺寸包括长度、宽度和深度。

在设计和制造巴氏计量槽时，必须严格按照标准尺寸进行，以确保生产过程中的准确计量和杀菌效果。

长度和宽度的尺寸应符合产品生产线的要求，以便与其他设备配合使用，保证生产效率和产品质量。

深度尺寸则直接影响着巴氏杀菌的效果，必须按照标准要求进行设计，以确保充分的杀菌时间和温度均匀性。

其次，巴氏计量槽的标准尺寸还包括进出料口的尺寸和位置。

进出料口的尺寸应能够满足生产需求，确保生产过程中的顺畅进行。

进出料口的位置也必须按照标准要求进行设计，以便操作人员能够方便地进行操作和监控生产过程。

此外，巴氏计量槽的标准尺寸还涉及到材质和表面处理。

巴氏计量槽通常使用不锈钢材质制造，以确保其耐腐蚀性和易清洁性。

表面处理应符合卫生要求，确保产品生产过程中的卫生安全。

总之，巴氏计量槽的标准尺寸对于生产过程至关重要，必须严格按照相关标准进行设计和制造。

只有确保巴氏计量槽的标准尺寸符合要求，才能保证产品的安全性和质量稳定性。

希望相关行业人士能够重视巴氏计量槽的标准尺寸，确保生产过程的顺利进行。

巴氏计量槽技术说明

巴氏计量槽技术说明
1.1 用途：与明渠流量计配合使用，计量污水流量
1.2 供货范围
承包人提供的巴歇尔槽应是完整的成套装置，包括上游收缩段、短直喉道和下游扩散段三部分，所提供的设备必须是一个制造商的最终产品。

1.3设计和现场条件
（1）工作介质：通过介质为废水；
（2）安装方式：水池内安装；
（3）PH：6~9
1.4技术要求
1、巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

2、巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹没度。

3、巴歇尔槽安装在渠道上要牢固。

与渠道侧壁、渠底连结要紧密，不能漏水。

使水流全部流经巴歇尔槽的计量部位。

巴歇尔槽的计量部位是槽内喉道段。

1.5 主要零部件材料
（1）巴歇尔槽：不锈钢。

1.6设备的防腐
1、不锈钢件制作完毕后对其表面进行处理。

2、包装前对机加工面按GB4879标准要求做防腐处理。

3、运输安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。

1.7 设备检测
设备承包人应根据设备的性能要求对设备进行现场测试，证明其性能与要求的完全一致，达到用户的满意为止。

在试验完成之后，应向发包人递交合格的实验记录。

(推荐)巴氏计量槽

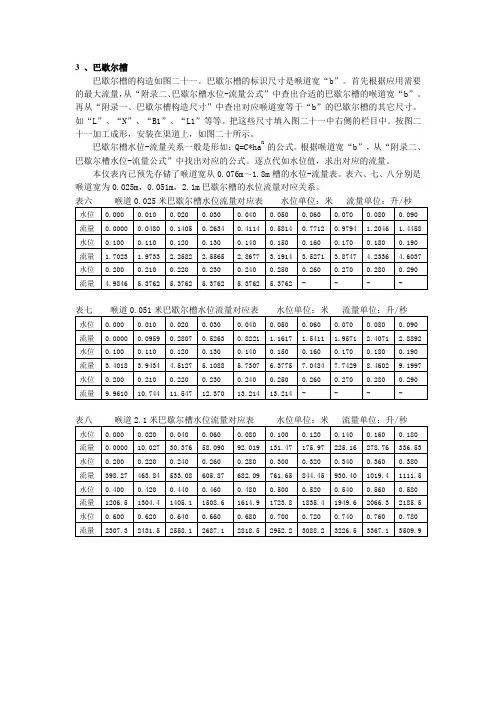

3 、巴歇尔槽
巴歇尔槽的构造如图二十一。

巴歇尔槽的标识尺寸是喉道宽“b”。

首先根据应用需要的最大流量，从“附录二、巴歇尔槽水位-流量公式”中查出合适的巴歇尔槽的喉道宽“b”。

再从“附录一、巴歇尔槽构造尺寸”中查出对应喉道宽等于“b”的巴歇尔槽的其它尺寸。

如“L”、“N”、“B1”、“L1”等等。

把这些尺寸填入图二十一中右侧的栏目中。

按图二十一加工成形，安装在渠道上，如图二十所示。

巴歇尔槽水位-流量关系一般是形如：Q=C*ha n 的公式。

根据喉道宽“b”，从“附录二、巴歇尔槽水位-流量公式”中找出对应的公式。

逐点代如水位值，求出对应的流量。

本仪表内已预先存储了喉道宽从0.076m～1.8m槽的水位-流量表。

表六、七、八分别是喉道宽为0.025m，0.051m，2.1m巴歇尔槽的水位流量对应关系。

图二十一、巴歇尔槽构造
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

巴氏计量槽技术说明

巴氏计量槽技术说明
1.1概述
本工程设计规模1200m3/d（50m3/h）。

巴氏计量槽安装于出水组合池，用于计量污水站处理尾水流量。

1.2 供货范围及设备清单技术参数
1.3 技术要求
（1）测量原理
明渠内的流量越大，液位越高;流量越小，液位越低。

对于般的渠道，液位与流量没有确定的对应关系。

因为同样的水深流量的大小，还与渠道的横截面积、坡度、粗糙度有关。

在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸司样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量量水堰槽把流量转成了液位。

通过测量量水堰槽内水流的液位再根据相应量水堰槽的水位——流量关系，反求出流量。

（2）产品构造
巴歇尔量水槽由上游收缩段、短直喉道段和下游扩散段三部分组成。

收缩段的槽底向下游倾斜，扩散段槽底的倾斜方向与喉道槽底相反。

材质为不锈钢，其结构如下图所示
（3）技术参数
具体参数如下图所示：
设备外形尺寸图。

巴氏计量槽说明

巴氏计量槽说明巴氏计量槽是一种用于牛奶和其他液体食品加热处理的设备。

它是由巴氏杀菌法的发明者路易斯·巴斯尔（Louis Pasteur）于19世纪末设计的。

巴氏计量槽的设计和使用可以有效地杀灭食品中的病原体和有害细菌，延长其保质期，确保食品的安全性。

巴氏计量槽的工作原理是通过加热食品至高温，然后迅速冷却至低温，以达到巴氏杀菌的效果。

一般来说，巴氏计量槽包括一个加热区和一个冷却区。

食品在加热区中加热至一定温度，然后在冷却区中迅速冷却至低温。

这个过程可以有效地杀死食品中的病原体和有害细菌，同时保持食品的营养成分和口感。

巴氏计量槽的工作温度和时间是根据不同的食品类型和要求而定的。

一般来说，鲜奶和果汁的处理温度为72-75摄氏度，保持时间为15-30秒。

而果酱和乳制品等高糖食品的处理温度可以更低，保持时间则相对较长。

巴氏计量槽的使用有一些注意事项。

首先，操作人员应该接受专业的培训，掌握正确的操作方法和技巧。

其次，设备的清洁和消毒非常重要。

在每次使用前后，都应该对巴氏计量槽进行彻底的清洁和消毒，以防止细菌的交叉污染。

此外，设备的维护和保养也需要定期进行，以确保其正常运行和杀菌效果。

巴氏计量槽在食品加工行业中起到了重要的作用。

它能够杀灭潜在的病原体和有害细菌，保障食品的安全性和卫生质量。

同时，巴氏计量槽还可以延长食品的保质期，降低食品的损耗和浪费。

这对于食品行业来说具有重要的经济意义和社会意义。

然而，巴氏计量槽也存在一些局限性和挑战。

首先，它无法杀灭所有的细菌和病毒。

有些细菌和病毒对高温和压力有很强的抵抗能力，需要采用其他方法进行杀菌。

其次，巴氏计量槽对食品的营养损失也是一个问题。

在加热过程中，一些热敏性的营养成分可能会被破坏或损失。

因此，在使用巴氏计量槽时，需要权衡食品的安全性和营养性。

总的来说，巴氏计量槽是一种有效的食品加热处理设备，可以保障食品的安全性和卫生质量。

它在食品行业中的应用越来越广泛，对于保障大众的健康和促进食品产业的发展具有重要意义。

巴氏计量槽4号标准尺寸

巴氏计量槽4号标准尺寸
一、概述
巴氏计量槽4号是一种用于测量液体流量的设备，广泛应用于化工、石油、制药等领域。

其标准尺寸对于保证测量的准确性和设备的互换性具有重要意义。

本文将详细介绍巴氏计量槽4号的标准尺寸。

二、尺寸参数
巴氏计量槽4号的尺寸参数如下：
1.槽体长度：1000mm
2.槽体宽度：200mm
3.槽体高度：300mm
4.入口管径：DN50mm
5.出口管径：DN50mm
6.刻度范围：0-100L/h
7.材质：不锈钢
以上参数仅供参考，实际使用时需根据具体工况和需求进行选择。

三、使用注意事项
在使用巴氏计量槽4号时，应注意以下几点：
1.安装时应确保水平放置，以避免测量误差。

2.使用前应检查设备外观是否完好，各部件连接是否牢固。

3.定期对设备进行清洗和维护，以保证测量的准确性和设备的寿命。

4.在使用过程中，应避免超量程使用，以免损坏设备。

5.对于特殊介质，应选择合适的防腐材料或采取防腐措施。

四、总结
巴氏计量槽4号作为一种常用的液体流量测量设备，其标准尺寸对于保证测量的准确性和设备的互换性具有重要意义。

在实际使用中，应严格遵守设备的使用说明和注意事项，以保证测量的准确性和设备的正常运行。

同时，对于不同工况和需求，应选择合适的设备型号和参数，以满足生产和生活需要。

巴氏计量槽标准尺寸

巴氏计量槽标准尺寸
巴氏计量槽是一种用于牛奶加热处理的设备，其标准尺寸对于生产过程中的温
度控制和杀菌效果具有重要意义。

在本文中，我们将详细介绍巴氏计量槽的标准尺寸，以及其在牛奶加工中的重要性。

首先，巴氏计量槽的标准尺寸包括槽体尺寸、加热区尺寸、保温区尺寸等。

槽
体尺寸通常根据生产需求和设备型号而定，一般来说，槽体尺寸越大，加工能力越强。

加热区和保温区的尺寸则需要根据加热方式和保温要求来确定，确保牛奶在加热过程中能够达到杀菌温度并保持一定时间。

其次，巴氏计量槽的标准尺寸对于牛奶加工过程中的温度控制至关重要。

合理
的槽体尺寸和加热区尺寸能够确保牛奶在加热过程中能够均匀受热，避免局部温度过高或过低导致的质量问题。

同时，保温区的尺寸也需要合理设计，以保证牛奶在达到杀菌温度后能够保持一定时间，确保杀菌效果。

此外，巴氏计量槽的标准尺寸还对于牛奶加工过程中的杀菌效果具有重要影响。

通过合理设计的槽体尺寸和加热区尺寸，能够确保牛奶在加热过程中能够达到杀菌温度，从而保证产品的安全性和稳定性。

同时，保温区的尺寸也能够保证牛奶在杀菌温度下保持一定时间，确保彻底杀灭有害菌。

综上所述，巴氏计量槽的标准尺寸在牛奶加工过程中起着至关重要的作用，它
不仅影响着加热过程中的温度控制，还直接关系到产品的杀菌效果。

因此，在生产过程中，我们需要严格按照标准尺寸设计和选择巴氏计量槽，以确保牛奶加工的质量和安全。

同时，对于巴氏计量槽的使用和维护，也需要严格按照相关规定进行，以确保设备的正常运行和产品的质量稳定。

巴氏计量槽选型

巴氏计量槽-选型————————————————————————————————作者: ————————————————————————————————日期：巴歇尔槽非满管状态流动的水路称作明渠(open ｃhannｅl），明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

我公司专业生产与明渠流量计配套使用的各种规格的量水堰槽（巴歇尔槽)、堰板(三角堰，矩形堰）。

用途与明渠流量计(WL-1A型超声波明渠流量计)配合使用，把明渠内流量的大小转成液位的高低。

测量明渠内水的流量。

如灌渠、污水沟、城市下水道的流量。

材质玻璃纤维不饱和聚酯复合材料(玻璃钢）。

测量范围流量范围：１0升/秒～10立方米/秒(由配用巴歇尔槽的规格决定）典型案例•为六盘水污水厂生产加工B1800型巴歇尔槽，最大流量达到１０0０0立方米/小时•为青岛麦岛污水处理厂加工B600型巴歇尔槽，流量达到330０立方米／小时•为北京密云环保局、云南文山州环保局、包头市环保局、大连市环保局、天津环保局、武汉环保局、山西运城环保局等下属的一百多家企业提供了各种规格（B51、Ｂ76、B152、Ｂ2２8、B２5０、Ｂ60０、Ｂ15０0、B1800)的堰槽、堰板(巴歇尔槽和三角堰、矩形堰).注意事项•巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

•巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹没度。

•巴歇尔槽的上游应有大于5倍渠道宽的平直段,使水流能平稳进入巴歇尔槽。

即没有左右偏流，也没有渠道坡降形成的冲力。

（参见下图)•巴歇尔槽安装在渠道上要牢固。

与渠道侧壁、渠底连结要紧密，不能漏水。

使水流全部流经巴歇尔槽的计量部位。

巴歇尔槽的计量部位是槽内喉道段。

巴歇尔槽构造图巴歇尔槽构造尺寸(单位：米）类ﻫ别序ﻫ号喉道段收缩段扩散段墙高ｂL N B1 L１La B2 Ｌ2 K Ｄ小型1 0.0250.0７60．029 0.167 0.356 0.237 0．０93 0.２03 ０.０19 0.23 2 0．0510.１140.043 0．214 0.40６0.271 013５ 0．254 0.０22 0.26 3 0．０76０.15２0.０57 0．２5９０．4５7 0.3０５0.178０.30５0.0２5 0.46 4０．1５20.3０5０.1１4 ０．400 0.6100．４０7０.39４0.６100．０７60.61 5 0.2２80.３050.1１4 0．5７5 ０．864 0.５７6 ０.381 0．457 ０.076 0.77标准型6 0.25 0．60 0．2３0.78 1.3２５ 0.8８3 0.55 0.9２0.０8０.８0 7 0．３0 0.6０0.2３０.84 1.350 ０.902 0.６0 ０.９2 ０.０80.９５8 0.4５０.60 0．23 1.02 1.４２5 0．948 0.75 0.9２0.08０.９59 0.６0 0.６０ 0．2３ 1．２０１.5０0 1．0 0．90 0.92 ０.08 0.9５10 0．75 0.60 0.23 1.38 1.575 １.053 1.0５0．9２0.080.９５１10.90 0.６0 0.23 1.56 １.650１.０9９１.20 0.９2 0.0８0.95 12 1.0０0.6０0.23 1.68 1．705 1.139 1.30 0.92 0.08 1.0 １3１．20 0.6０0.２3 1.９2 １．8０0 １.２03 １.５0 0.92 0.０8 1.0 14 1.50 0．60 0.23 2.28 1.95 １.303 1.８0 0．9２0．08 １．0 １51.8０0.６0 0.2３２.６42.1０１．39９2.10 0.9２0．08 １．016 2.1０0.６0 ０．２3 3.00 ２.2５ 1.５04 2．４0 ０.9２0.０8 1.017 2.40 06００.23 3.36 2．40 1.604 2．70 0.9２0.08 1．0大ﻫ型１8３.０5 0．91 0.343 4．76 4.27 1.7９4 3.6８ 1.83 0.15２ 1.22 19 3.６6 ０.9１０.３４3５．6１４.88 1．9９1 4.4７2．4４ 0.1５2 1.５2 ２4.57 １.22 0.457 7.６2 7．62 2.295 ５.5９３.0５０.２29 1.83 21 6.10 1．８3 0.686 ９．１4 7.62 ２.78５7.32 3.６６０.３０52．1３22 7.6２ 1.83 ０.686 10．６7 7.６2 3.38３8.94 3.96 0.305 ２.1323 9．１4 1.８3 ０.686 12.3１7.9３３.7８5 10.57 4.27 0.305 2.1324 1２.19 1.83 0.6８6 1５.4８8.23 ４.7８5１３．82 4.８8 0.3052.１３25１5.２４1.8３０.686 1８.53 ８.２3 ５.7761７．2７6.10 0．305２.1３巴歇尔槽参数表类别序ﻫ号喉道ﻫ宽度b(m)流量公式Q=Chaｎﻫ（L／S)水位范围ｈ(m)流量范围ﻫQ(Ｌ/Ｓ)临界ﻫ淹没ﻫ度％最小最大最小最大小ﻫ型1 0.025 60．4ｈa1.５50．015 0.2１0.0９5．４０.5 ２0.0５１120.7ha1.550.０15 0．24 ０．18 13.2 ０.５3 0．076 1７７.１ha1.５5０.０3 ０.33 ０．７7 3２.1 ０.54 0.152 381.2ha1.５４0.0３045 1.５0 111.００.65 ０.2２８５35．4hａ1.５30．03 0．60 ２.5 251 0.６标准型６0．２5 ５６1ha１．5130.03 ０.60 ３.０250 0.67 ０.3０67９ha１．5210.０3 0.75 3．5 ４0０0.６8 0.４５1０３8ha1.5370.0３0.７5 ４.５6３０0.6 ９0．60 1４０3ｈａ1.5４8０.０５0.75 12．5 8５0 ０.610 ０．75 17７２ha１.5５70．0６0．75 ２5.０1１0０0.611 0.90 ２1４7ha１.56５0.0６０.７5 30.0 １250 ０.6 １2 １.00 2３97ｈa1．5690.06 0.8０30.0 1500 ０.7 13 1.2０2904ha１．5770．06 0.80 3５.０20０0 0.７1４ 1.50 3668ha1.5860.０6 ０.８0 45.0 2500 0．７１５１.8０4440ｈa1.593０.08 0.80 ８0.0 3000 0．7 １6 2.10 5222hａ1.5９90．08 0.８0 95.０３600 0.7 17 2.40 6004hａ1．6０5０.0８0．80 100．0 4０00 0.7大ﻫ型18 3.0５７463ha1.６0.09 1.０７160.0８２８０0．8 １9 3．66 8859ha1.６0.0９ 1.3７1９0．0 １468００．820 4.５７1０960ha1.６0.09 1.6７2３0.0 250４0 0.８2１6．10 １4４50ha1.60.09 １．８3 ３１0.０37970 0.8４7１６2２７.62 1７940ha１.60．09 1.８3 380.０0.8２３９.1４２１440ha１.60.09 1．83 ４６0．0 56３30 0.８24 １2.19 2843０ｈa1.6０．09 1.83 600．0 7470０082５15．2４3５410ha１.60.09 １．83 ７５0.0 9３04００．８（30000＊1000)/（24*３600）=347选７号或者８号槽（15００0*1000)／（２4*3６00)＝１73选5号。

巴氏计量槽设计计算方法

巴氏计量槽1.设计参数Q max =56400m 3/s(K=1.41)，最高秒流量为0.653m 3/s 。

2.设计计算2.1上游渠道上游渠道流速V 1取0.9m/s ，水深H 1取0.6m ，则=⨯==6.09.0653.011max H V Q B 1.2 (m) 上游渠道长度 L 1=2.5B=2.5*1.2=3 (m)2.2计量槽基本尺寸（1）咽喉宽度W 。

计量槽咽喉宽度取渠道宽度的0.5倍，则 W=0.45B=0.5*1.2=0.6 (m)（2）校核上游渠道宽度B 1B 1=1.2W+0.48=1.2*0.6+0.48=1.2 (m)（3）渐扩段出口宽度B 2B 2=W+0.3=0.6+0.3=0.9 (m)（4）下游渠道水深。

下游与上游的水深比取0.6，则下游渠道水深H 2=0.6H 1=0.6*0.6=0.36 (m)（5）上游渐缩段长度CC=0.5W+1.2=0.5*0.6+1.2=1.5 (m)（6）上游水位观测孔位置。

上游渐缩段渠道壁长度为=+⎪⎭⎫ ⎝⎛-=+⎪⎭⎫ ⎝⎛-=22225.126.02.12C W B A 1.53 (m) 水位观测孔位置D=2A/3=2*1.53/3=1.02 (m)（7）巴氏槽长度。

咽喉段长度0.6m,下游渐宽段长度0.9m,巴氏槽长度L 2=C+0.6+0.9=1.5+0.6+0.9=3 (m)3.下游渠道长度L 3=5B=5*1.2=6 (m)4.上下游渠道及巴氏槽总长度L=L 1+L 2+L 3=3+3+6=12 (m)L/B=12/1.2=10≥10,符合要求。

5.巴氏计量槽的工程内容：平面尺寸L*B=17.2m*2.6m,渠道宽1.2m,最大有效水深2.4m ，采用超声波水位计，测量范围采用0.5-1.5m,精度为0.001。

Welcome To Download !!!欢迎您的下载，资料仅供参考！。

巴氏计量槽渠长设计

标准、规范
设计参数
一、以下为巴氏计量槽体上游长度（含槽体）不小于槽宽10倍或渠宽5倍的规范、标准
1
《城市排水流量堰槽测量标准巴歇尔水槽》（CJT，城镇建设行业标准）
行近渠道为顺直平坦的矩形明渠，其长度应不小于槽宽的10倍。
巴氏计量槽砌筑或安装在行近渠道末端。
下游渠道紧接出口段处，应做加固处理
下游渠道应无阻塞，不应雍水，保证巴常用资料(第二版)》 P696~697页
行近渠道为顺直平坦的矩形明渠，其长度应不小于渠宽的10倍
3
JJG 711-1990 明渠堰槽流量计（国家计量检测规程，P17）
顺直的行近渠槽长度应不小于5倍的行近渠槽宽度
二、以下为巴氏计量槽体上游不小于渠宽的2~3倍的规范、标准
巴氏计量槽
巴氏计量槽属于咽喉式计量槽的一种，由于其测量精度受水质影响较小，因此被广泛应用于水处理厂的进、出水以及回流污泥等的流量计量。其优点水头损失小，底部冲刷力大，不易沉积杂污，精确度可达95%~98%，操作简单；缺点是施工技术要求高，尺寸不准确测量精度将会受到影响。
设计人员在设计过程中，通过查看规范和标准，发现不同规范、标准对巴氏计量槽渠道长度设计参数的取值有差异，具体差异如表所示：
1
《给水排水设计手册第05册城镇排水(第二版)》P568
计量槽应设在渠道的直线上，直线段的长度不应小于渠道宽度的8~10倍。在计量槽上游，直线段不小于渠宽的2~3倍，下游不少于4~5倍，当下游有跌水而无回水影响时，可适当缩短。
2
《城市污水厂处理设施设计计算第二版》（崔玉川主编，化学工业出版社）P19~20

巴氏计量槽设计计算方法

巴氏计量槽【2 】1.设计参数Qmax=56400m3/s(K=1.41),最高秒流量为0.653m3/s.2.设计盘算2.1上游渠道上游渠道流速V1取0.9m/s,水深H1取0.6m,则=⨯==6.09.0653.011max H V Q B 1.2 (m) 上游渠道长度 L1=2.5B=2.5*1.2=3 (m)2.2计量槽根本尺寸（1）咽喉宽度W.计量槽咽喉宽度取渠道宽度的0.5倍,则W=0.45B=0.5*1.2=0.6 (m)（2）校核上游渠道宽度B1B1=1.2W+0.48=1.2*0.6+0.48=1.2 (m)（3）渐扩段出口宽度B2B2=W+0.3=0.6+0.3=0.9 (m)（4）下流渠道水深.下流与上游的水深比取0.6,则下流渠道水深H2=0.6H1=0.6*0.6=0.36 (m)（5）上游渐缩段长度CC=0.5W+1.2=0.5*0.6+1.2=1.5 (m)（6）上游水位不雅测孔地位.上游渐缩段渠道壁长度为=+⎪⎭⎫ ⎝⎛-=+⎪⎭⎫ ⎝⎛-=22225.126.02.12C W B A 1.53 (m) 水位不雅测孔地位D=2A/3=2*1.53/3=1.02 (m)（7）巴氏槽长度.咽喉段长度0.6m,下流渐宽段长度0.9m,巴氏槽长度L2=C+0.6+0.9=1.5+0.6+0.9=3 (m)3.下流渠道长度L3=5B=5*1.2=6 (m)4.高低游渠道及巴氏槽总长度L=L1+L2+L3=3+3+6=12 (m)L/B=12/1.2=10≥10,相符请求.5.巴氏计量槽的工程内容：平面尺寸L*B=17.2m*2.6m,渠道宽1.2m,最大有用水深2.4m,采用超声波水位计,测量规模采用0.51.5m,精度为0.001.。

巴氏计量槽设计计算方法

巴氏计量槽1.设计参数Q max =56400m 3/s(K=1.41)，最高秒流量为0.653m 3/s 。

2.设计计算2.1上游渠道上游渠道流速V 1取0.9m/s ，水深H 1取0.6m ，则 =⨯==6.09.0653.011max H V Q B 1.2 (m) 上游渠道长度 L 1=2.5B=2.5*1.2=3 (m)2.2计量槽基本尺寸（1）咽喉宽度W 。

下游与上游的水深比取0.6，则下游渠道水深H 2=0.6H 1=0.6*0.6=0.36 (m)（5）上游渐缩段长度CC=0.5W+1.2=0.5*0.6+1.2=1.5 (m)（6）上游水位观测孔位置。

上游渐缩段渠道壁长度为 =+⎪⎭⎫ ⎝⎛-=+⎪⎭⎫ ⎝⎛-=22225.126.02.12C W B A 1.53 (m)水位观测孔位置D=2A/3=2*1.53/3=1.02 (m)（7）巴氏槽长度。

咽喉段长度0.6m,下游渐宽段长度0.9m,巴氏槽长度L2=C+0.6+0.9=1.5+0.6+0.9=3 (m)3.下游渠道长度L3=5B=5*1.2=6 (m)4.上下游渠道及巴氏槽总长度L=L1+L2+L3=3+3+6=12 (m)L/B=12/1.2=10≥10,符合要求。

5.巴氏计量槽的工程内容：平面尺寸L*B=17.2m*2.6m,渠道宽1.2m,最大有效水深 2.4m，采用超声波水位计，测量范围采用0.5-1.5m,精度为0.001。

巴氏计量槽设计计算方法

巴氏计量槽1.设计参数Q max =56400m 3/s(K=1.41)，最高秒流量为0.653m 3/s 。

2.设计计算2.1上游渠道上游渠道流速V 1取0.9m/s ，水深H 1取0.6m ，则 =⨯==6.09.0653.011max H V Q B 1.2 (m) 上游渠道长度 L 1=2.5B=2.5*1.2=3 (m)2.2计量槽基本尺寸（1）咽喉宽度W 。

下游与上游的水深比取0.6，则下游渠道水深H 2=0.6H 1=0.6*0.6=0.36 (m)（5）上游渐缩段长度CC=0.5W+1.2=0.5*0.6+1.2=1.5 (m)（6）上游水位观测孔位置。

上游渐缩段渠道壁长度为 =+⎪⎭⎫ ⎝⎛-=+⎪⎭⎫ ⎝⎛-=22225.126.02.12C W B A 1.53 (m). 水位观测孔位置D=2A/3=2*1.53/3=1.02 (m)（7）巴氏槽长度。

咽喉段长度0.6m,下游渐宽段长度0.9m,巴氏槽长度L2=C+0.6+0.9=1.5+0.6+0.9=3 (m)3.下游渠道长度L3=5B=5*1.2=6 (m)4.上下游渠道及巴氏槽总长度L=L1+L2+L3=3+3+6=12 (m)L/B=12/1.2=10≥10,符合要求。

5.巴氏计量槽的工程内容：平面尺寸L*B=17.2m*2.6m,渠道宽1.2m,最大有效水深 2.4m，采用超声波水位计，测量范围采用0.5-1.5m,精度为0.001。

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】WORD文档交流 2。

污水处理厂标准型巴氏计量槽设计选型比较

污水处理厂标准型巴氏计量槽设计选型比较污水处理厂标准型巴氏计量槽设计选型比较一、引言巴氏计量槽是污水处理厂中用于沉淀污水中废油、废脂和悬浮物质的设备之一。

其设计选型对污水处理厂的正常运行和废水处理效果具有重要影响。

本文将针对污水处理厂标准型巴氏计量槽的设计选型进行比较研究，以期为污水处理工程设计和设备选型提供参考。

二、巴氏计量槽的基本原理与分类巴氏计量槽是利用物理、化学等原理，通过减速污水的流速和悬浮物的沉降，从而实现悬浮物的分离和废油、废脂的回收。

根据其工作原理和结构特点，一般可分为静态计量槽和动态计量槽两种。

静态计量槽的主要特点是流速缓慢，污水在计量槽中停留时间较长，废油、废脂和悬浮物质可以充分沉降和分离。

动态计量槽则利用机械设备如搅拌器等来增加污水的流速和流动性，加速悬浮物质的沉降。

在实际应用中，根据处理污水的特点和目标效果，选择合适的计量槽类型具有重要意义。

三、巴氏计量槽的设计参数巴氏计量槽的设计选型过程中需要考虑多个参数，包括但不限于污水流量、污水性质、沉降区域面积、污水停留时间、污泥浓度等。

对于污水处理厂中的标准型巴氏计量槽而言，需根据设计要求来确定这些参数的取值。

1. 污水流量：污水处理厂的设计方案应根据每日处理的污水量来确定计量槽的尺寸和构造。

污水流量是计量槽设计的一个关键参数，过大或过小都会对计量槽的处理效果产生不利影响。

2. 污水性质：不同污水的性质有所差异，如酸碱度、悬浮物含量、污泥稠度等。

这些参数的测定将决定计量槽处理效果和材料的选型。

3. 沉降区域面积：计量槽中的沉降区域是污水中废油、废脂和悬浮物质分离的关键。

计量槽的设计需要合理确定沉降区域的面积，以充分保证废物的沉降。

4. 污水停留时间：污水在计量槽中停留的时间将直接影响到沉降效果。

停留时间过短会导致废物不能完全沉降，过长则会浪费时间和空间。

5. 污泥浓度：设计计量槽时需要考虑污泥的浓度，即计量槽处理后的污泥浓度，以便后续处理或回收利用。

巴氏计量槽-选型

巴歇尔槽非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

我公司专业生产与明渠流量计配套使用的各种规格的量水堰槽（巴歇尔槽）、堰板（三角堰，矩形堰）。

用途与明渠流量计(WL-1A 型超声波明渠流量计)配合使用，把明渠内流量的大小转成液位的高低。

测量明渠内水的流量。

如灌渠、污水沟、城市下水道的流量。

材质玻璃纤维不饱和聚酯复合材料（玻璃钢）。

测量范围流量范围:10升/秒～10立方米/秒(由配用巴歇尔槽的规格决定)典型案例∙为六盘水污水厂生产加工B1800型巴歇尔槽，最大流量达到10000立方米/小时∙为青岛麦岛污水处理厂加工B600型巴歇尔槽，流量达到3300立方米/小时∙为北京密云环保局、云南文山州环保局、包头市环保局、大连市环保局、天津环保局、武汉环保局、山西运城环保局等下属的一百多家企业提供了各种规格（B51、B76、B152、B228、B250、B600、B1500、B1800）的堰槽、堰板(巴歇尔槽和三角堰、矩形堰).注意事项∙巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

∙巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹没度。

∙巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。

即没有左右偏流，也没有渠道坡降形成的冲力。

（参见下图）∙巴歇尔槽安装在渠道上要牢固。

与渠道侧壁、渠底连结要紧密，不能漏水。

使水流全部流经巴歇尔槽的计量部位。

巴歇尔槽的计量部位是槽内喉道段。

巴歇尔槽构造图（30000*1000）/（24*3600）=347选7号或者8号槽（15000*1000）/（24*3600）=173选5号。

怎样选择巴歇尔槽

随着物联网相关技术的逐渐成熟，智能硬件以及自动化技术的应用必将会越来越广泛，我们将积极推广自动化技术在水处理水资源水环境、智能制造、智慧交通、智慧城市、智慧楼宇等行业的应用。

1、概述超声波明渠流量计为非接触式仪表，其利用声波反射原理来检测量水堰槽内的液位，通过换算来获取流经堰槽的水流量。

仪表由超声波探头及主机构成，二者均为全塑料密封结构。

2、超声波明渠流量计用途广泛应用于工业、环保等行业，精确检测明渠流量。

内置多种堰槽类型：国标-巴歇尔槽1~25号、三角堰90°、矩形堰（25,50,75,100cm）；3、直角三角堰直角三角堰的水位零点在与三角缺口角顶平齐的水平面上。

实际上由于水与堰板之间有亲合力作用，水位零点还要跟据堰板的材质进行些小的修正。

当堰板为不锈钢时，需加1毫米。

也就是说从缺口角顶平齐的水平面算起，用量尺实测水位为100毫米，就要用（100+1）＝101毫米作为真正过堰水位，安装高度值需加1毫米，使仪表的水位示值显示为101毫米。

当堰板材质为灰塑料或玻璃钢时，真实水位要用实测水位减去2毫米，即安装高度值减去2毫米。

4、矩形堰矩形堰的水位零点在与矩形堰下堰缘平齐的水平面上。

实际上，水位零点还要进行些小的修正。

当堰板为不锈钢时，需加4毫米。

也就是说，当从缺口角顶平齐的水平面算起，用量尺实测水位为100毫米，就要用（100+4）＝104毫米作为真正过堰水位，安装高度值需加4毫米，使仪表有水位示值显示为104毫米。

当堰板材质为灰塑料或玻璃钢时，真实水位直接用实测水位，不需修正。

5、巴歇尔槽巴歇尔槽的水位零点为上游收缩段平整的槽底位置。

超声波探头安装在上游收缩段距喉道2/3收缩段长位置处，探头发射面要高出最高水面20cm。

通电工作物位计首先显示启动画面，之后显示主测量页面，显示液位对应的流量值。

显示屏右上角有符号闪动，并且读数稳定，表示主机与探头间通信正常。

本机支持堰槽类型。

巴氏计量槽-选型

巴氏计量槽-选型巴歇尔槽非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

我公司专业生产与明渠流量计配套使用的各种规格的量水堰槽（巴歇尔槽）、堰板（三角堰，矩形堰）。

用途与明渠流量计(WL-1A 型超声波明渠流量计)配合使用，把明渠内流量的大小转成液位的高低。

测量明渠内水的流量。

如灌渠、污水沟、城市下水道的流量。

材质玻璃纤维不饱和聚酯复合材料（玻璃钢）。

测量范围流量范围:10升/秒～10立方米/秒(由配用巴歇尔槽的规格决定)典型案例•为六盘水污水厂生产加工B1800型巴歇尔槽，最大流量达到10000立方米/小时•为青岛麦岛污水处理厂加工B600型巴歇尔槽，流量达到3300立方米/小时•为北京密云环保局、云南文山州环保局、包头市环保局、大连市环保局、天津环保局、武汉环保局、山西运城环保局等下属的一百多家企业提供了各种规格（B51、B76、B152、B228、B250、B600、B1500、B1800）的堰槽、堰板(巴歇尔槽和三角堰、矩形堰).注意事项•巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

•巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹没度。

•巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。

即没有左右偏流，也没有渠道坡降形成的冲力。

（参见下图）•巴歇尔槽安装在渠道上要牢固。

与渠道侧壁、渠底连结要紧密，不能漏水。

使水流全部流经巴歇尔槽的计量部位。

巴歇尔槽的计量部位是槽内喉道段。

巴歇尔槽构造图巴歇尔槽构造尺寸（单位：米）类别序号喉道段收缩段扩散段墙高b L N B1 L1 La B2 L2 K D小型1 0.025 0.076 0.029 0.167 0.356 0.237 0.093 0.203 0.019 0.232 0.051 0.114 0.043 0.214 0.406 0.271 0135 0.254 0.022 0.263 0.076 0.152 0.057 0.259 0.457 0.305 0.178 0.305 0.025 0.464 0.152 0.305 0.114 0.400 0.610 0.407 0.394 0.610 0.076 0.615 0.228 0.305 0.114 0.575 0.864 0.576 0.381 0.457 0.076 0.77标准型6 0.25 0.60 0.23 0.78 1.325 0.883 0.55 0.92 0.08 0.807 0.30 0.60 0.23 0.84 1.350 0.902 0.60 0.92 0.08 0.958 0.45 0.60 0.23 1.02 1.425 0.948 0.75 0.92 0.08 0.959 0.60 0.60 0.23 1.20 1.500 1.0 0.90 0.92 0.08 0.9510 0.75 0.60 0.23 1.38 1.575 1.053 1.05 0.92 0.08 0.9511 0.90 0.60 0.23 1.56 1.650 1.099 1.20 0.92 0.08 0.9512 1.00 0.60 0.23 1.68 1.705 1.139 1.30 0.92 0.08 1.013 1.20 0.60 0.23 1.92 1.800 1.203 1.50 0.92 0.08 1.014 1.50 0.60 0.23 2.28 1.95 1.303 1.80 0.92 0.08 1.015 1.80 0.60 0.23 2.64 2.10 1.399 2.10 0.92 0.08 1.016 2.10 0.60 0.23 3.00 2.25 1.504 2.40 0.92 0.08 1.017 2.40 060 0.23 3.36 2.40 1.604 2.70 0.92 0.08 1.0大型18 3.05 0.91 0.343 4.76 4.27 1.794 3.68 1.83 0.152 1.2219 3.66 0.91 0.343 5.61 4.88 1.991 4.47 2.44 0.152 1.5220 4.57 1.22 0.457 7.62 7.62 2.295 5.59 3.05 0.229 1.8321 6.10 1.83 0.686 9.14 7.62 2.785 7.32 3.66 0.305 2.1322 7.62 1.83 0.686 10.67 7.62 3.383 8.94 3.96 0.305 2.1323 9.14 1.83 0.686 12.31 7.93 3.785 10.57 4.27 0.305 2.1324 12.19 1.83 0.686 15.48 8.23 4.785 13.82 4.88 0.305 2.1325 15.24 1.83 0.686 18.53 8.23 5.776 17.27 6.10 0.305 2.13巴歇尔槽参数表类别序号喉道宽度b(m)流量公式Q=Cha n(L/S)水位范围h(m)流量范围Q(L/S)临界淹没度%最小最大最小最大小型1 0.025 60.4ha1.550.015 0.21 0.09 5.4 0.52 0.051 120.7ha1.550.015 0.24 0.18 13.2 0.53 0.076 177.1ha1.550.03 0.33 0.77 32.1 0.54 0.152 381.2ha1.540.03 045 1.50 111.0 0.65 0.228 535.4ha1.530.03 0.60 2.5 251 0.6标准型6 0.25 561ha1.5130.03 0.60 3.0 250 0.67 0.30 679ha1.5210.03 0.75 3.5 400 0.68 0.45 1038ha1.5370.03 0.75 4.5 630 0.69 0.60 1403ha1.5480.05 0.75 12.5 850 0.610 0.75 1772ha1.5570.06 0.75 25.0 1100 0.611 0.90 2147ha1.5650.06 0.75 30.0 1250 0.612 1.00 2397ha1.5690.06 0.80 30.0 1500 0.713 1.20 2904ha1.5770.06 0.80 35.0 2000 0.714 1.50 3668ha1.5860.06 0.80 45.0 2500 0.715 1.80 4440ha1.5930.08 0.80 80.0 3000 0.716 2.10 5222ha1.5990.08 0.80 95.0 3600 0.717 2.40 6004ha1.6050.08 0.80 100.0 4000 0.7大型18 3.05 7463ha1.60.09 1.07 160.0 8280 0.819 3.66 8859ha1.60.09 1.37 190.0 14680 0.820 4.57 10960ha1.60.09 1.67 230.0 25040 0.821 6.10 14450ha1.60.09 1.83 310.0 37970 0.822 7.62 17940ha1.60.09 1.83 380.0 47160 0.823 9.14 21440ha1.60.09 1.83 460.0 56330 0.824 12.19 28430ha1.60.09 1.83 600.0 74700 0825 15.24 35410ha1.60.09 1.83 750.0 93040 0.8（30000*1000）/（24*3600）=347选7号或者8号槽（15000*1000）/（24*3600）=173选5号。

巴歇尔槽槽型和尺寸

巴歇尔槽安装注意事项1.j的尺寸与渠道安装无关，请用户根据现场情况而定。

2.巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

3. 巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹没度。

4.巴歇尔槽的上游应有大于5-10倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。

即没有左右偏流，也没有渠道坡降形成的冲力。

5. 不能漏水，使水流全部流经巴歇尔槽的计量部位。

巴歇尔槽的计量部位是槽内喉道段。

6. 渠宽400mm,渠深800mm,渠长6000mm,7. 2号巴歇尔槽高460mm,长774mm.宽214mm. 日最大流量1140.48m3。

日最小流量15.55m3。

小时最大流量47.52m3，最小流量0.648m38. 巴歇尔槽安装位置应在渠长的三分之一处（顺着水流的方向，前端为二，后端为一）9. 所有尺寸应为净空尺寸。

附表二2号巴歇尔槽水位2、安装探头超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。

探头发声的一面要对准水面。

可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。

巴歇尔槽水位观测点在距喉道2/3收缩段长位置(如图)；晚风轻拂让人醉。
