供热工程第三章热水供热系统

合集下载

第三章暖通专业施工课件室内供暖系统的安装

• 3、测线计量尺寸时经常涉及的名称 • （1）建筑长度：管道系统中两零件或设备中心之间（轴）的尺寸。如两立管之间的中心距离。 • （2）安装长度：零件或设备之间管子的有效长度。安装长度等于建筑长度扣去管子零件或接头装配后占去的长度。 • （3）加工长度：管子所需实际料尺寸。对于直管段其加工长度就等于安装长度。 • L直加=L安弯管L弯加=L安+煨弯加工所要求的部分 • 法兰：L法加=L安-垫片厚
• （5）干管过门时，必须安装过门管，局部过门管设在≥400×400mm地沟内，对无检修要求的管道（包括管外管道）当长度等于或小于20m时，宜采用不通行地沟，净尺寸不宜小于600×600mm。 • （6）为了便于在系统运行时调节环路的压差，检修放水时关断管路，在各环供热干管的起点和回水干管的终点处，都应设调节，关断用阀门。对于温度高于100℃的高温水系统宜用截止阀，低于100℃时也可用闸阀，蒸汽系统宜用截止阀。 • （7）方形补偿器宜水平安装，并与管道坡度相同。如须垂直安装，应有排气措施。
• 三、施工技术交底及施工程序 • （一）技术交底：施工开始时向施工队组进行全面的技术交底，主要阐明本工程的技术要点，难点和质量要求，交底时要作详细记录。 • （二）施工程序和基准 • 1、程序选择 • 第一种：先安散热器，再安干管、配立、支管 • 第二种：先安装干管、配立管，再挂散热器、配支管 • 第三种：散热器和干管同时安装，再配立支管 • 2、选择基准： • 不管采用哪种程序，道德要选择基准，基准选择正确，配管才能准确，室内管道安装时所用的基准是水平线、水平面和垂直线。 • 水平面：除可借助于土建结构，如地面标高、窗台标高外，还要用钢卷和水平尺，要求高时用水平仪测定。 • 垂直线：一般用细线绳（或）及吊线。 • •

第三章供暖系统

图：自然循环采暖系统 (a)双管上供下回式；(b)单管顺流式 1.总立管；2.供水干管；3.供水立管；4.散热器供水支管；5.散热器回水支管；6.回水立管；7.回水干管；8.膨胀水箱连接管；9.充水管(接上水管)；10.泄水管(接下水管)；11.止回阀
•
在采暖建筑物内同一竖向的各层房间的温度不符合设计要求的温度，而出现上下层冷热不匀的现象，通常称作系统垂直失调。 • 双管系统的垂直失调，是由于通过各层的循环作用压力不同而出现的；而且楼层数越多，上下层的作用压力差值越大，垂直失调就会越严重。 • 多层建筑为避免垂直失调，多采用单管系统。单管式系统的特点在于热水流入立管后，依次流入各层散热器，水温逐渐降低，即流入各散热器的热水流量是相等的而水温不同。每一根立管与锅炉、供回水干管组成一个回路，同一根立管上的各层散热器就不会存在垂直失调。 • 自然循环热水采暖系统是最早采用的一种热水采暖方式，已有约200年的历史，至今仍在应用。它装置简单，运行时无噪声和不消耗电能。但由于其作用压力小、管径大，作用范围受到限制，通常只能在单幢建筑物中应用，其作用半径不宜超过50m。
了解供暖系统作用、组成、分类和水蒸气的定压生产过程特点；掌握热水供暖系统的特点
掌握垂直式和水平式系统特点；了系统概念建立解高层建筑热水供暖系统型式《建筑给水排水及采暖了解供暖管道的安装程序；熟悉安工程施工质量验收规范》装规范（GB50242—2002）了解散热器与辅助设备构造、工作相关标准图集原理；熟悉其安装要求《地面辐射供暖技术规了解地板辐射供暖原理特点；熟悉程》（JGJ142—2004，其施工条件和安装要求 J365—2004）了解燃气特性；熟悉燃气管道安装《城镇燃气设计规范》要求（GB50028—2006）

供热工程课件

办公室、休息室
淋浴室的换衣 16～18 9 室
16 10 女工卫生室
5 技术资料室
（2）生产厂房的工作地点温度
1）轻作业生产厂房不应低于15℃，宜采用18～21℃。轻作业指的是能量消耗在140w以下的工种，如仪表、机械加工、印刷、针织等工种。 2）中作业生产厂房不应低于12℃，宜采用16～18℃。中作业指的是能量消耗在140～220W的工种，如木工、镀金工、焊接等工种。 3）重作业不应低于10℃，宜采用14～16℃。重作业指的是能量消耗在220～290W的工种，如人力运输、大型包装等工种。 4）过重作业宜采用12～14℃。
如人员较多的公共建筑应适当考虑人体的散热量
等。
第二节、围护结构的基本耗热量
围护结构基本耗热量指经过墙、窗、门、地面和屋顶等，由于室内外的空气温差而造成的从室内传向室外的热量。常分成两部分计算，即围护结构的基本耗热量计算和附加耗热量计算。基本耗热量是指在设计的室内、室外温度条件下通过房间各围护结构稳定传热量的总和。附加（修正）耗热量是指由于气象条件和建筑结构特点的影响，使传热状况发生变化而对基本耗热量进行的修正，包括朝向修正、风力附加、外门附加和高度附加等耗热量。
筑物，应考虑垂直外围护结构附加5％～10％。
3.高度修正耗热量
由于室内空气对流作用的影响，房间上部空气温
度高于室内计算温度，使围护结构上部实际传热量大
于按室内计算温度计算的传热量，为此需要进行高度
附加，附加率应为正值。“暖通规范”规定：民用建筑和工业企业辅助建筑物（楼梯间除外）的高度附加率，房间高度大于4m时，每高出1m附加围护结构基本耗热量和其他修正耗热量总和的2％，但总的附加率
3．温差修正系数α

供热工程⑴.doc

供热工程第一篇室内供暖系统第一节自然循环热水供暖系统第二节机械循环热水供暖系统第三节高层建筑供暖系统第四节室内热水供暖系统管路布置和敷设要求第五节供暖施工图第二章供暖系统设计热负荷第一节供暖系统设计热负荷第二节围护结构传热耗热量第三节冷风渗透耗热量第四节高层建筑冷风渗透耗热量第五节冷风侵入耗热量第六节围护结构的最小与经济传热阻第三章供暖系统的散热设备及附属设备第一节散热器第二节辐射采暖第三节暖风机第四节热水供暖系统的附属设备第四章室内热水供暖系统的水力计算第一节管路水力计算的基本原理第二节室内热水供暖系统水力计算的任务和方法第三节自然循环热水供暖系统的水力计算第四节机构循环热水供暖系统的水力计算第五章室内热水供暖系统施工图及设计计算实例第六章室内蒸汽供暖系统第一节蒸汽供暖系统的特点及分类第二节室内低压蒸汽供暖系统第三节室内高压蒸汽供暖系统第四节蒸汽供暖系统的管路布置第五节蒸汽供暖系统的附属设备第七章室内蒸汽供暖系统的水力计算第一节室内低压蒸汽供暖系统的水力计算第二节室内高压蒸汽供暖系统的水力计算第二篇集中供热系统第八章集中供热系统第一节集中供热系统方案的确定第二节集中供热系统的热负荷第三节集中供热系统的年耗热量第四节集中供热系统的形式第九章室外热水供热管网的水力计算第一节室外热水供热管网水力计算的基本原理第二节室外热水供热管网水力计算方法及例题第十章热水网路的水压图和定压方式第一节绘制水压图的基本原理第二节绘制水压图的要求、方法和步骤第三节用户与热网的连接形式第四节热水网路的定压方式第五节循环水泵和补给水泵的选择第十一章热水供热系统的水力工况和供热调节第一节热水网路的水力失调第二节热水网路的水力稳定性第三节热水供热系统的供热调节第十二章集中供热系统的热力站及系统的主要设备第一节集中供热系统的热力站第二节集中供热系统的主要设备第十三章供热管道的布置与敷设第一节供热管道的布置形式及管网的平面布置第二节供热管道的敷设第三节供热管道的排水、放气与疏水装置第四节管道的热膨胀及补偿器第五节管道支座第六节供热管道的保温第七节供热管道的检查室及检查平台第八节室外供热管网的平面图与纵断面图第十四章供热系统的验收、启动、运行和故障处理第一节供热系统的验收第二节室外热水管网的启动第三节供热系统的运行第四节供暖系统的故障处理第一篇室内供暖系统供暖就是根据热平衡的原理，在冬季以一定方式向建筑物供应热量，以维持人们日常生活、工作和生产活动所需的环境温度。

供热工程-第3章__热水供暖系统

图3．1 重力循环热水供暖系统工作原理图 1一散热器；2一热水锅炉；3一供水管路 4～回水管路；5一膨胀水箱
2.作用压力分析
忽略管道散热，认为系统只有一个加热中心和一个冷却中心在底部断面两侧作用压力分别为P左和P右，依据流体静力学的原理，则有 P左=h1ρ ɡɡ+h ρ ɡɡ+h0ρ hɡ P右=h1ρ ɡɡ+h ρ hɡ+h0ρ hɡ ∆P= P右-P左= h ρ hɡ-h ρ ɡɡ=hɡ(ρ h-ρ ɡ) Pa (3-1) 结论：供暖系统作用压头∆P与锅炉和散h=1m时，对于95/70℃的自然循环热水供暖系统，其作用压头∆P=1x9.81x（977.81-961.92）=156Pa
图3-5 作用压力计算图
3-2 机械循环热水供暖系统
由水泵提供热水循环动力一、系统特点 1.作用半径大，供暖范围大； 2.管径d较小，管内流速较大； 3.检修量大，耗电多. 该系统是目前应用最广泛的一种供暖系统
二、系统型式
1.双管上供下回式
左侧ⅠⅡ立管只适用于较低层数的建筑，对高层建筑易产生垂直失调右侧ⅢⅣⅤ立管
图3-13 分层式热水供暖系统
2.双水箱隔绝式供暖系统
◈上层系统与外网直接连接。当外网供水压
力低于高层建筑静水压力时，在用户供水管上设加压水泵(如图3-14)。利用进、回
水箱两个水位高差h进行上层系统的水循
环。上层系统利用非满管流的溢流管6与外网回水连接，溢流管6下部的满管高度 Hh取决于外网回水管的压力。
g
H3
H2
H1
写成通式：
h3
h2
h
h1 P gh1 ( g ) 1
gH ( 1 ) Pa (3-2)

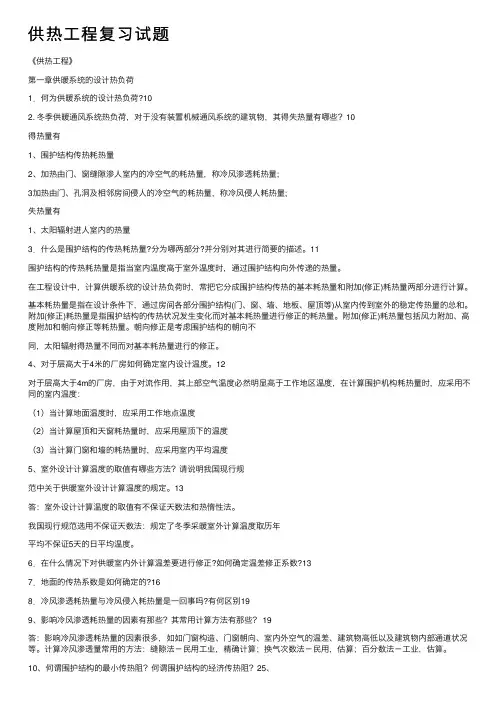

供热工程复习试题

供热⼯程复习试题《供热⼯程》第⼀章供暖系统的设计热负荷1．何为供暖系统的设计热负荷?102. 冬季供暖通风系统热负荷，对于没有装置机械通风系统的建筑物，其得失热量有哪些？10得热量有1、围护结构传热耗热量2、加热由门、窗缝隙渗⼈室内的冷空⽓的耗热量，称冷风渗透耗热量;3加热由门、孔洞及相邻房间侵⼈的冷空⽓的耗热量，称冷风侵⼈耗热量;失热量有1、太阳辐射进⼈室内的热量3．什么是围护结构的传热耗热量?分为哪两部分?并分别对其进⾏简要的描述。

11围护结构的传热耗热量是指当室内温度⾼于室外温度时，通过围护结构向外传递的热量。

在⼯程设计中，计算供暖系统的设计热负荷时，常把它分成围护结构传热的基本耗热量和附加(修正)耗热量两部分进⾏计算。

基本耗热量是指在设计条件下，通过房间各部分围护结构(门、窗、墙、地板、屋顶等)从室内传到室外的稳定传热量的总和。

附加(修正)耗热量是指围护结构的传热状况发⽣变化⽽对基本耗热量进⾏修正的耗热量。

附加(修正)耗热量包括风⼒附加、⾼度附加和朝向修正等耗热量。

朝向修正是考虑围护结构的朝向不同，太阳辐射得热量不同⽽对基本耗热量进⾏的修正。

4、对于层⾼⼤于4⽶的⼚房如何确定室内设计温度。

12对于层⾼⼤于4m的⼚房，由于对流作⽤，其上部空⽓温度必然明显⾼于⼯作地区温度，在计算围护机构耗热量时，应采⽤不同的室内温度：（1）当计算地⾯温度时，应采⽤⼯作地点温度（2）当计算屋顶和天窗耗热量时，应采⽤屋顶下的温度（3）当计算门窗和墙的耗热量时，应采⽤室内平均温度5、室外设计计算温度的取值有哪些⽅法？请说明我国现⾏规范中关于供暖室外设计计算温度的规定。

13答：室外设计计算温度的取值有不保证天数法和热惰性法。

我国现⾏规范选⽤不保证天数法：规定了冬季采暖室外计算温度取历年平均不保证5天的⽇平均温度。

6．在什么情况下对供暖室内外计算温差要进⾏修正?如何确定温差修正系数?137．地⾯的传热系数是如何确定的?168．冷风渗透耗热量与冷风侵⼊耗热量是⼀回事吗?有何区别199、影响冷风渗透耗热量的因素有那些？其常⽤计算⽅法有那些？ 19答：影响冷风渗透耗热量的因素很多，如如门窗构造、门窗朝向、室内外空⽓的温差、建筑物⾼低以及建筑物内部通道状况等。

《供热工程》第三课_热水供暖系统

P 2 g h 1 h 2 h g P 1 g h 2 h g
如上可见，通过上层散热器环路的作用压力比通过底层散热器的大，其差值为
gh2 hg
P68
重力循环热水供暖双管系统的垂直失调
• 在双管系统中，由于各层散热器与锅炉的高差不同，虽然进入和流出各层散热器的供、回水温度相同(不考虑管路沿途冷却的影响)，也将形成上层作用压力大、下层作用压力小的现象。如选用不同管径仍不能使各层阻力损失达到平衡，由于流量分配不均，必然要出现上热下冷的现象。
• 3．按系统管道敷设方式的不同，可分为垂直式和水平式系统。
• 4．按热媒温度的不同，可分为低温水供暖系统和高温水供暖系统。
P66
热水供暖系统分类：
热水供暖系统分类：
热水供暖系统分类：
热水供暖系统分类：
低温水与高温水
• 在我国习惯认为水温低于100℃的热水为低温水，水温超过100℃的热水称为高温水
始供暖，给冬季施工带来很大方便。 • （3）排除系统中的空气较困难。
P74
下供下回式系统排出空气的方式
4
5
>h
a 6
3 b
1 2
P74
下供下回式系统排出空气的方式
• 1)通过顶层散热器的冷风阀手动分散排气。 • 2)通过专设的空气管手动或自动集中排气。从散
热器和立管排出的空气，沿空气管送到集气装置，定期排出系统外。集气装置的连接位置，应比水平空气管低h米以上，即应大于图中a和b两点在系统运行时的压差值，否则位于上部空气管内的空气不能起到隔断作用，立管水会通过空气管串流。因此，通过专设空气管集中排气的方法，通常只用在作用半径小或压降小的系统中。
• 机械循环热水供暖系统成为应用最广泛的一种供暖系统。

《供热工程》分章节习题集

《供热工程》习题集第1章供暖系统的设计热负荷1．什么是采暖设计热负荷?工程计算中通常考虑哪些热量？2．什么是围护结构的传热耗热量? 分为哪两部分？3．匀质材料和非匀质材料的围护结构传热系数各怎样计算？4．什么是围护结构的最小热阻和经济热阻？怎样检验围护结构内表面温度和围护结构内表面是否会结露?5．冷风渗透耗热量与冷风侵入耗热量是一回事吗？6．写出房间围护结构基本耗热量的计算公式.说明各项的意义,在什么情况下对供暖室内外计算温差要进行修正? 如何确定温差修正系数？7．为什么要对基本耗热量进行修正，修正部分包括哪些内容，各自的意义如何。

8．高层建筑的热负荷计算有何特点? 说明高层建筑冷风渗透耗热量的计算方法与低层建筑的有什么不同?分别说明热压作用,风压作用及综合作用原理图.9．什么是值班供暖温度?10．目前我国室外供暖计算温度确定的依据是什么？11。

围护结构中空气间层的作用是什么，如何确定厚度。

12。

地面及地下室的传热系数如何确定。

13。

分户计量供暖系统供暖设计热负荷有何特点，如何计算14. 建筑物围护结构节能设计应考虑哪些问题，为什么。

15。

什么是建筑物的体形系数，如何考虑体形系数的取值。

16 ．试计算某建筑物一个房间的热负荷,见图3 。

已知条件：建筑物位于天津市区; 室温要求维持16o C ;建筑物构造：外墙为370mm 砖墙(内抹灰20mm ）；地面—水泥（不保温）；外门、窗- 单层玻璃,木制；屋顶- 带有望板和油毡的瓦屋面,其天花板的构造如图4 所示。

1- 防腐锯末,δ =0.18m λ = 0.11kcal/（m · h ·o C) ；2—木龙骨0。

05 × 0.05m ,λ =0.15 kcal/(m · h ·o C) ；3—板条抹灰δ =0。

02m λ = 0。

45kcal/(m · h ·o C）。

图3图4第2章供暖系统的散热设备1.散热设备有哪几种类型；辐射供暖的特点与分类.2. 散热器有哪些类型,对散热器的基本要求是什么。

《供热工程》课件内容

供热工程
课件目录
课程简介绪论第一章供暖系统的设计热负荷第二章供暖系统的散热设备
课件目录
第三章热水供暖系统第四章室内热水供暖系统的水力计算第五章室内蒸汽供热系统
第六章集中供热系统的热负荷
课件目录
第七章集中供热系统第八章热水供热系统的供热调节第九章热水网路的水力计算和水压图
第十章热水供热系统的水力工况
课件目录
第十一章蒸汽供热系统管网的水力计算与水力工况
第十二章集中供热系统的热力站及其主要设备
第十三章供热管线的敷设和构造
第十四章集中供热系统的热源
教案目录
授课计划表绪论第一章供暖系统的设计热负荷第二章供暖系统的散热设备
教案目录
第三章热水供暖系统第四章室内热水供暖系统的水力计算第五章室内蒸汽供热系统
第六章集中供热系统的热负荷
教案目录
第七章集中供热系统第八章热水供பைடு நூலகம்系统的供热调节第九章热水网路的水力计算和水压图
第十章热水供热系统的水力工况
教案目录
第十一章蒸汽供热系统管网的水力计算与水力工况
第十二章集中供热系统的热力站及其主要设备
第十三章供热管线的敷设和构造
第十四章集中供热系统的热源

供热工程期末复习第二版

供热工程期末复习第一章室内供暖系统的设计热负荷一、供暖系统的热负荷：是指在某一室外温度w t 下，为了达到要求的室内温度n t ，供暖系统在单位时间内向建筑物供给的热量。

供暖系统的设计热负荷：是指在设计室外温度w t '下，为了达到要求的室内温度n t ，供暖系统在单位时间内向建筑物供给的热量。

二、围护结构基本耗热量 ()n wq KF t t α''=- 三、匀质多层材料（平壁）的传热系数 P14四、围护结构的附加（修正）系数：朝向修正、风力附加、高度附加 P18五、冷风渗透耗热量：缝隙法、换气系数法、百分数法六、围护结构最小传热阻：在供暖房间中，非透明部分围护结构内表面温度达到不结露及满足人体卫生要求时的围护结构传热热阻。

经济传热阻：在一个规定年限内，使建筑物的建造费用的经营费用之和最小的围护结构传热阻。

第二章室内供暖系统的末端装置一、对散热器的几点要求？答：1、热工性能方面的要求：散热器的传热系数K 值越高，说明其散热性能越好。

可以采用增大外壁散热面积（在外壁上加肋片）、提高散热器周围空气流速和增加散热器向外辐射强度等途径增大散热器传热系数。

2、经济方面的要求：散热器传给房间的单位热量所需金属耗量越少，成本越低，其经济型越好。

散热器的金属热强度q 是衡量散热器经济型的一个标志。

金属热强度是指散热器内热媒平均温度与室内空气温度差为1℃时，每千克质量散热器单位时间所散出的热量。

q 值越大，说明散出同样的热量所耗的金属量越小。

3、安装、使用和生产工艺方面的要求：散热器应具有一定的机械强度和承压能力；散热器的结构形式应便于组合成所需要的散热面积，结构尺寸要小，少占房间面积和空间；散热器的生产工艺应满足大批量生产的要求。

4、卫生和美观方面的要求：散热器外表光滑，不积灰和易于清扫，散热器的装设不应影响房间观感。

5、使用寿命的要求：散热器应不易于被腐蚀和破损，使用年限长。

二、钢制散热器与铸铁散热器的特点对比：答：1、金属耗量少。

供暖工程

第三章、供暖工程课程名称建筑设备授课对象建筑工程技术、工程造价、工程监理专业学生授课章节第三章、供暖工程授课学时数10学时基本教材或主要参考书教材：中国建筑工业出版社《建筑设备》贾永康主编参考书：《实用供热空调设计手册》中国建筑工业出版社陆耀庆《供热工程》第三版建筑工业出版社教学目的与要求通过一个综合项目的实施，使学生能达到预定的学习目标，包括知识目标、能力目标和素质目标。

教学内容与时间安排第三章、供暖工程第一次课：引入项目，介绍供暖基本知识（2）第二次课：子项目一、散热器的类型及片数确定（2）第三次课：子项目二、锅炉的选择（2）第四次课：子项目三、管道的选择；子项目四、管路的布置与敷设（2）第五次课：项目中未涉及的知识（2）教学重点与难点掌握热水采暖系统的工作原理及采暖系统的形式；采暖系统的布置和敷设；建筑采暖施工图的识读方法考核方式闭卷考试+实践第三章、供暖工程项目教学法：在供暖整个教学过程中，为把理论和实践有机的结合起来，挖掘我们同学的创造潜能，提高综合运用知识的能力和解决实际问题的能力，我们采用项目教学法，即师生通过共同实施一个完整的项目而进行的教学活动，要求同学们运用自己所学过的知识来处理一个相对独立的项目。

项目：给济南市槐荫区营市东街42号楼3单元303室安装一套自然循环热水采暖系统（即土暖气）提供：资金、安装过程中用到的设备（如管道连接用设备和墙壁打洞用设备）。

要求：同学们自己去购买设备、管材为用户安装一套自然循环热水采暖系统（土暖气）并调试运行。

讨论：（1）同学们考虑接到项目后要按什么步骤实施该项目？（2）同学们考虑在项目的实施过程中有可能碰到哪些方面的问题？通过这个项目的实施我们的学习目标是：职业培养目标知识目标：掌握供暖工程中各系统的组成及工作原理，并了解系统中各设备的具体组成和工作原理；掌握管道布置和敷设的基本要求。

能力目标：通过学习使学生能基本达到可在无老师指导的情况下看懂供暖的施工图；具备认识供暖系统中各种实物的能力；能运用所学知识进行供暖系统的安装施工；具备协调各专业之间关系、保护建筑本体和供暖设备的能力。

供热工程基本知识

根据热平衡原则： Qf = Qg = Qh = Qs
集中供热
五．管网阻力特性
基础理论
流体在管道中流动必须克服管道阻力，流体产生一定的压力损失。流体在管道中的压力损失与管道粗细、管网布置形式和流体的流动速度（流量）有关，基本关系如下： ΔH = R ×(L+Ld)=S ×G2； mH2 O ΔH——以mH2 O为单位的管段压降； G——管段的体积流量，m 3 /h； S——管段的阻力特性系数，它的物理意义是通过单位流量管道（或管网）阻力的变化。当视水的密度ρ（kg/m 3）为常数时，则S值只是管道直径、长度、绝对粗糙度的函数，即S 的大小只取决于管道的结构。也就是说，对于一定的管网，其阻力特性系数也固定不变。 1. 管网阻力特性计算： ① 串联管段：总阻力特性系数等于各管段阻力特性系数之和，即
集中供热
基础理论
3）.功率和效率：： ① 有效功率：单位时间内对液体所作的功，其计算公式（特兰跟定律）如下： No = QHγ / 367 ② 效率：泵效率是指泵的有效功率No和泵轴功率N之比，其公式如下所示：
η = No / N x 100 ％
③ 轴功率：由电机传给泵的功率，其公式如下所示： N = QHγ / (367xη)
③ 并联管网阻力特性曲线
基础理论
五．离心水泵特性
1.水泵的特性：水泵样本给出的基本参数：流量Q，扬程H，效率η，必需汽蚀余量NPSH 等，这些参数表示水泵性能是由泵厂以常温清水为介质通过试验测得的值。离心水泵特性如图1-4所示。
图1-4 水泵特性曲线
1）.流量Q：泵的流量是单位时间内泵排出口所输出的液体量。 2）.扬程：泵的扬程H 是指单位重量液体通过泵获得的能量增量（Pa 或m柱）。泵样本给出的扬程是以水为基准得出的，在任何条件下泵的扬程与流体的密度无关。而压力与密度有关。

华东理工大学-供热工程-第三章热水供暖系统

散热器之间管路的水温ti的计算:
为了计算单管系统重力循环作用压力，需要求出各个冷却中心之间管路中水的密度ρi 为此，就首先要确定各散热器之间管路的水温ti。
36
现仍以图3—5为例
37
设供、回水温度分别为tg、th。建筑物为八层(N=8)，每层散热器的散热量分别为Q1，Q2…….Q8，即立管的热负荷为：
1
1×10-5
0.101972
0.101972 17
二、重力循环热水供暖系统的主要型式
• 重力循环热水供暖系统主要分双管和单管两种型式。
• 图3—2(a)为双管上供下回式系统，右侧图 3—2(b)为单管上供下回顺流式系统。
18
1.总立管；2.供水干管；3.供水立管；4.散热器供水支管； 5.散热器回水支管，6.回水立管，7.回水干管，8.膨胀水箱连接管，9.充水管(接上水管)，10.泄水管(接下水道)。
3
•
4
• 3．按系统管道敷设方式的不同，可分为垂直式和水平式系统。
• 4。按热媒温度的不同，可分为低温水供暖系统和高温水供暖系统。
• 在各个国家，对于高温水与低温水的界限，都有自己的规定，并不统一。某些国家的热水分类标准，可见表3—1。
5
6
在我国，习惯认为：水温低于或等于 100℃的热水，称为低温水，水温超过100℃ 的热水，称为高温水。
20
三、重力循环热水供暖双管系统作用压力的计算
在如图3—3的双管系统中，由于供水同时在上、下两层散热器内冷却，形成了两个并联环路和两个冷却中心。它们的作用压力分别为：
ΔP1:通过底层散热器aS1b环路的作用压力，Pa；
ΔP1=gh1(ρh－ρg)
Pa
