常用二极管种类总结
二极管的分类大全
![二极管的分类大全](https://img.taocdn.com/s3/m/2e438f88d0d233d4b14e69d2.png)
二极管的分类大全一、根据构造分类半导体二极管主要是依靠PN结而工作的。
与PN结不可分割的点接触型和肖特基型,也被列入一般的二极管的范围内。
包括这两种型号在内,根据PN结构造面的特点,把晶体二极管分类如下:1、点接触型二极管点接触型二极管是在锗或硅材料的单晶片上压触一根金属针后,再通过电流法而形成的。
因此,其PN结的静电容量小,适用于高频电路。
但是,与面结型相比较,点接触型二极管正向特性和反向特性都差,因此,不能使用于大电流和整流。
因为构造简单,所以价格便宜。
对于小信号的检波、整流、调制、混频和限幅等一般用途而言,它是应用范围较广的类型。
2、键型二极管键型二极管是在锗或硅的单晶片上熔接或银的细丝而形成的。
其特性介于点接触型二极管和合金型二极管之间。
与点接触型相比较,虽然键型二极管的PN结电容量稍有增加,但正向特性特别优良。
多作开关用,有时也被应用于检波和电源整流(不大于50mA)。
在键型二极管中,熔接金丝的二极管有时被称金键型,熔接银丝的二极管有时被称为银键型。
3、合金型二极管在N型锗或硅的单晶片上,通过合金铟、铝等金属的方法制作PN结而形成的。
正向电压降小,适于大电流整流。
因其PN结反向时静电容量大,所以不适于高频检波和高频整流。
4、扩散型二极管在高温的P型杂质气体中,加热N型锗或硅的单晶片,使单晶片表面的一部变成P型,以此法PN结。
因PN结正向电压降小,适用于大电流整流。
最近,使用大电流整流器的主流已由硅合金型转移到硅扩散型。
5、台面型二极管PN结的制作方法虽然与扩散型相同,但是,只保留PN结及其必要的部分,把不必要的部分用药品腐蚀掉。
其剩余的部分便呈现出台面形,因而得名。
初期生产的台面型,是对半导体材料使用扩散法而制成的。
因此,又把这种台面型称为扩散台面型。
对于这一类型来说,似乎大电流整流用的产品型号很少,而小电流开关用的产品型号却很多。
6、平面型二极管在半导体单晶片(主要地是N型硅单晶片)上,扩散P型杂质,利用硅片表面氧化膜的屏蔽作用,在N型硅单晶片上仅选择性地扩散一部分而形成的PN结。
二极管的种类和应用

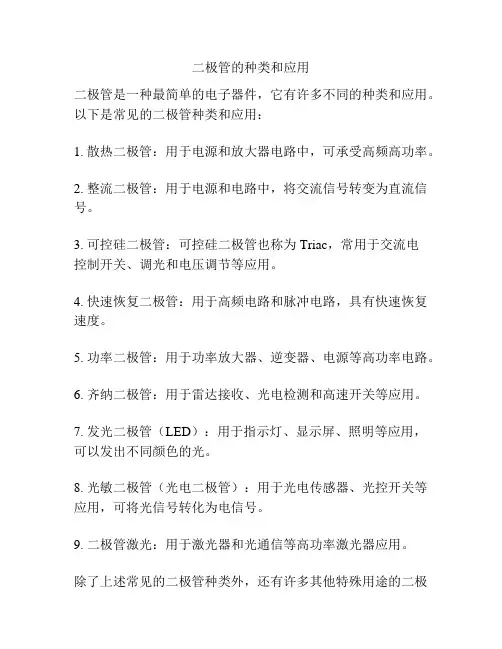

![二极管的种类和应用](https://img.taocdn.com/s3/m/10308b40178884868762caaedd3383c4bb4cb432.png)
二极管的种类和应用
二极管是一种最简单的电子器件,它有许多不同的种类和应用。
以下是常见的二极管种类和应用:
1. 散热二极管:用于电源和放大器电路中,可承受高频高功率。
2. 整流二极管:用于电源和电路中,将交流信号转变为直流信号。
3. 可控硅二极管:可控硅二极管也称为Triac,常用于交流电
控制开关、调光和电压调节等应用。
4. 快速恢复二极管:用于高频电路和脉冲电路,具有快速恢复速度。
5. 功率二极管:用于功率放大器、逆变器、电源等高功率电路。
6. 齐纳二极管:用于雷达接收、光电检测和高速开关等应用。
7. 发光二极管(LED):用于指示灯、显示屏、照明等应用,可以发出不同颜色的光。
8. 光敏二极管(光电二极管):用于光电传感器、光控开关等应用,可将光信号转化为电信号。
9. 二极管激光:用于激光器和光通信等高功率激光器应用。
除了上述常见的二极管种类外,还有许多其他特殊用途的二极
管,如:微波二极管、电容二极管、变容二极管、太阳能电池等。
二极管的分类与特性参数

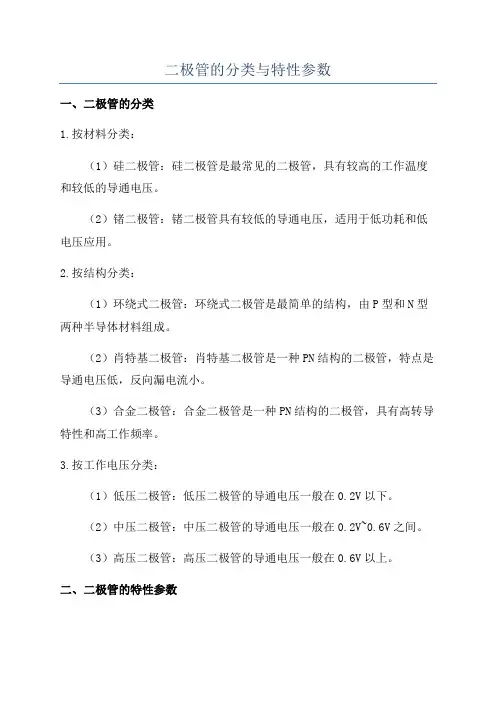

![二极管的分类与特性参数](https://img.taocdn.com/s3/m/e9435624793e0912a21614791711cc7931b778fa.png)
二极管的分类与特性参数一、二极管的分类1.按材料分类:(1)硅二极管:硅二极管是最常见的二极管,具有较高的工作温度和较低的导通电压。
(2)锗二极管:锗二极管具有较低的导通电压,适用于低功耗和低电压应用。
2.按结构分类:(1)环绕式二极管:环绕式二极管是最简单的结构,由P型和N型两种半导体材料组成。
(2)肖特基二极管:肖特基二极管是一种PN结构的二极管,特点是导通电压低,反向漏电流小。
(3)合金二极管:合金二极管是一种PN结构的二极管,具有高转导特性和高工作频率。
3.按工作电压分类:(1)低压二极管:低压二极管的导通电压一般在0.2V以下。
(2)中压二极管:中压二极管的导通电压一般在0.2V~0.6V之间。
(3)高压二极管:高压二极管的导通电压一般在0.6V以上。
二、二极管的特性参数1.最大可逆电压(VRM):指二极管可承受的最大反向电压,超过该电压会导致二极管击穿损坏。
2.最大正向电流(IFM):指二极管可承受的最大正向电流,超过该电流会使二极管过热损坏。
3.最大反向电流(IRM):指二极管在反向电压下的最大反向漏电流,超过该电流会导致负载电路的误操作。
4.导通电压降(VF):指二极管在正向工作时的导通电压,也称为正向压降。
5.反向漏电流(IR):指二极管在反向电压下的漏电流,也称为反向电流或反向饱和电流。
6.反向恢复时间(tRR):指二极管从正向导通转为反向截止的时间,也称为反向恢复速度。
时间越短,二极管的高频特性越好。
7.热稳定工作电流(Iz):指二极管在指定温度下的稳态工作电流,也称为额定工作电流。
8.温度系数:指二极管的电压、电流等参数随温度变化的大小,也称为温度稳定性。
9.前导电压降(VF1):指二极管开始正向导通时的电压降。
10.储电容(Cj):指二极管内部的储电容量,是二极管的一个重要参数,与二极管的高频特性有关。
三、总结二极管是电子电路中使用最广泛的器件之一,根据不同的分类标准,二极管可以分为硅二极管、锗二极管、环绕式二极管、肖特基二极管和合金二极管等。
二极管的分类及参数
![二极管的分类及参数](https://img.taocdn.com/s3/m/509b7ea80875f46527d3240c844769eae009a302.png)
二极管的分类及参数二极管是最简单的半导体器件之一,具有仅有两个电极的结构,常用于电子电路中的整流、放大、开关等功能。
根据其应用和特性的不同,二极管可分为多种类型,以下是常见的二极管分类及其参数。
1.按结构分类:(1)点接触二极管:点接触二极管是最早的二极管,以金属和半导体间的单个点接触组成。
常见的点接触二极管有铁电池、锡球二极管等。
(2)动态二极管:动态二极管由两个PN结相反地连接在一起而成,常见的有:负电阻二极管、电容二极管、电感二极管等。
(3)功率二极管:功率二极管具有大电流、大功率承载能力,常用于高压、高电流、高频开关电源、整流器等场合。
常见的功率二极管有降压二极管、TVS二极管、肖特基二极管等。
(4)高频二极管:高频二极管具有快速开关特性、小容量以及快速恢复等特点,适用于高频信号检测、调制解调、射频放大等领域。
2.按材料分类:(1)硅二极管:硅二极管是最常见的二极管之一,具有较大的漏电流和反向恢复时间,适用于大功率电路。
(2)锗二极管:锗二极管具有较小的恢复时间和漏电流,适用于中等功率电路和高频电路。
(3)碳化硅二极管:碳化硅二极管具有高温耐性、高电压耐性和高频率特性,适用于高温电源、电动汽车以及无线电通信等领域。
3.常见参数及其含义:(1)电流容量(IF、IR):即正向和反向电流容许值,表示二极管的额定电流范围。
(2)最大反向电压(VRM):表示二极管正常工作时可承受的最大反向电压。
(3)饱和压降(VF):表示二极管在正向导通状态下的电压降。
(4) 动态电阻(rd):功率二极管在正向导通时,电压变化与电流变化之间的比率,也可视为交流电阻。
综上所述,二极管的分类主要包括结构分类和材料分类两个方面。
不同类型的二极管具有不同的特点和应用场合,其参数也各有差异,如电流容量、最大反向电压、饱和压降、动态电阻等。
了解这些参数有助于我们选择合适的二极管并应用于相应的电路中。
常见的二极管种类

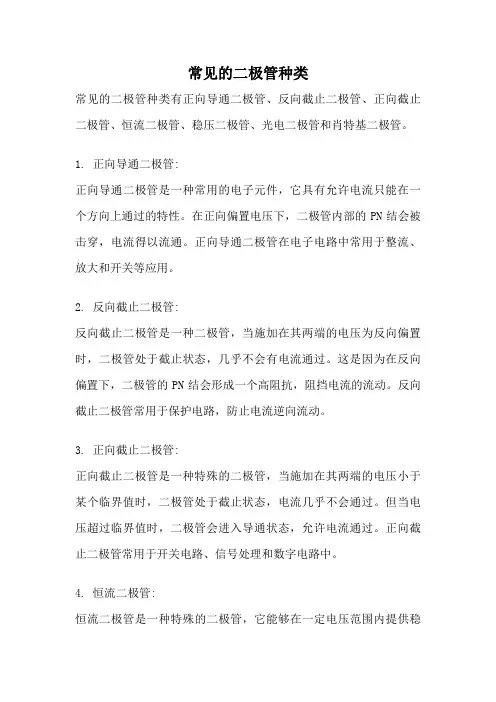

![常见的二极管种类](https://img.taocdn.com/s3/m/65d2401b59fb770bf78a6529647d27284b73378d.png)
常见的二极管种类常见的二极管种类有正向导通二极管、反向截止二极管、正向截止二极管、恒流二极管、稳压二极管、光电二极管和肖特基二极管。
1. 正向导通二极管:正向导通二极管是一种常用的电子元件,它具有允许电流只能在一个方向上通过的特性。
在正向偏置电压下,二极管内部的PN结会被击穿,电流得以流通。
正向导通二极管在电子电路中常用于整流、放大和开关等应用。
2. 反向截止二极管:反向截止二极管是一种二极管,当施加在其两端的电压为反向偏置时,二极管处于截止状态,几乎不会有电流通过。
这是因为在反向偏置下,二极管的PN结会形成一个高阻抗,阻挡电流的流动。
反向截止二极管常用于保护电路,防止电流逆向流动。
3. 正向截止二极管:正向截止二极管是一种特殊的二极管,当施加在其两端的电压小于某个临界值时,二极管处于截止状态,电流几乎不会通过。
但当电压超过临界值时,二极管会进入导通状态,允许电流通过。
正向截止二极管常用于开关电路、信号处理和数字电路中。
4. 恒流二极管:恒流二极管是一种特殊的二极管,它能够在一定电压范围内提供稳定的恒定电流。
恒流二极管的特性使得它在电流稳定要求较高的电路中得到广泛应用,如LED驱动、恒流源等。
5. 稳压二极管:稳压二极管是一种能够在一定电压范围内提供稳定输出电压的二极管。
它利用了二极管的电压稳定特性,使得在其工作范围内输出电压保持不变。
稳压二极管常用于电源电路中,用于稳定输出电压。
6. 光电二极管:光电二极管是一种能够将光信号转化为电信号的二极管。
它的PN结暴露在外面,当光照射到PN结上时,会产生光生电流。
光电二极管常用于光通信、光电转换和光测量等领域。
7. 肖特基二极管:肖特基二极管是一种具有特殊结构的二极管,它的PN结由金属和半导体构成。
肖特基二极管具有低漏电流、快速开关速度和低反向恢复时间等特点,常用于高频电路、开关电源和功率放大器等应用。
常见的二极管种类包括正向导通二极管、反向截止二极管、正向截止二极管、恒流二极管、稳压二极管、光电二极管和肖特基二极管。
二极管的用途和种类

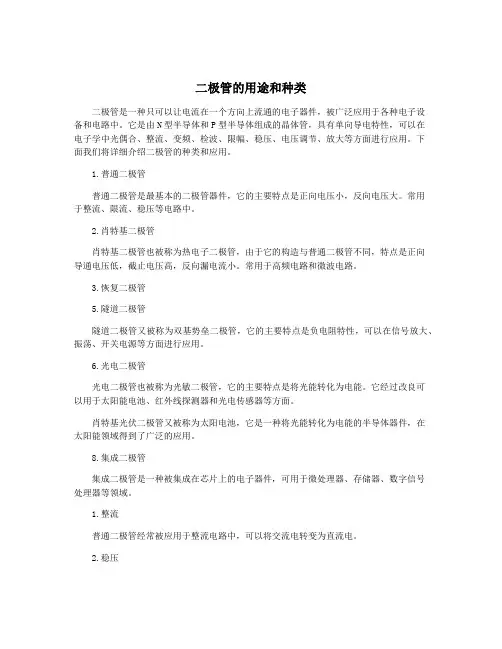

![二极管的用途和种类](https://img.taocdn.com/s3/m/8e885f30a66e58fafab069dc5022aaea998f41cf.png)
二极管的用途和种类二极管是一种只可以让电流在一个方向上流通的电子器件,被广泛应用于各种电子设备和电路中。
它是由N型半导体和P型半导体组成的晶体管,具有单向导电特性,可以在电子学中光偶合、整流、变频、检波、限幅、稳压、电压调节、放大等方面进行应用。
下面我们将详细介绍二极管的种类和应用。
1.普通二极管普通二极管是最基本的二极管器件,它的主要特点是正向电压小,反向电压大。
常用于整流、限流、稳压等电路中。
2.肖特基二极管肖特基二极管也被称为热电子二极管,由于它的构造与普通二极管不同,特点是正向导通电压低,截止电压高,反向漏电流小。
常用于高频电路和微波电路。
3.恢复二极管5.隧道二极管隧道二极管又被称为双基势垒二极管,它的主要特点是负电阻特性,可以在信号放大、振荡、开关电源等方面进行应用。
6.光电二极管光电二极管也被称为光敏二极管,它的主要特点是将光能转化为电能。
它经过改良可以用于太阳能电池、红外线探测器和光电传感器等方面。
肖特基光伏二极管又被称为太阳电池,它是一种将光能转化为电能的半导体器件,在太阳能领域得到了广泛的应用。
8.集成二极管集成二极管是一种被集成在芯片上的电子器件,可用于微处理器、存储器、数字信号处理器等领域。
1.整流普通二极管经常被应用于整流电路中,可以将交流电转变为直流电。
2.稳压肖特基二极管、肖特基势垒二极管、恢复二极管、稳压管等可以被用于稳压电路中,协助电路实现稳定的电压输出。
3.放大隧道二极管由于具备负电阻特性,因此可以被应用于放大电路中。
4.开关二极管在电路中还可以被用于开关电路中,可以进行快速的打开和关闭操作。
总结:二极管是一种经典的电子器件和半导体材料科学中的基础研究领域,其种类繁多,应用广泛,再加上它具有单向导电特性,因此在电子学中得到了广泛的应用。
这使得二极管成为电子学中不可或缺的元件之一。
介绍二极管的类型
![介绍二极管的类型](https://img.taocdn.com/s3/m/ebe173f15ebfc77da26925c52cc58bd631869317.png)
介绍二极管的类型
二极管是一种电子元件,它具有单向导电性,可以将电流从一个方向传递到另一个方向。
二极管的类型有很多种,下面将介绍几种常见的二极管类型。
1. 硅二极管
硅二极管是最常见的二极管类型之一。
它由硅材料制成,具有高稳定性和可靠性。
硅二极管的正向电压降较低,反向电压承受能力较高,因此被广泛应用于电子设备中。
2. 锗二极管
锗二极管是一种早期的二极管类型,由锗材料制成。
它的正向电压降较低,反向电压承受能力较低,因此在现代电子设备中已经很少使用。
3. 快恢复二极管
快恢复二极管是一种特殊的二极管类型,它具有快速恢复时间和低反向电流。
它被广泛应用于高频电路和开关电源中。
4. 肖特基二极管
肖特基二极管是一种具有高速开关特性的二极管类型。
它由金属和半导体材料制成,具有快速恢复时间和低反向电流。
肖特基二极管
被广泛应用于高频电路和开关电源中。
5. 功率二极管
功率二极管是一种具有高功率承受能力的二极管类型。
它由多个PN结组成,具有高电流承受能力和低正向电压降。
功率二极管被广泛应用于电源和电机控制等领域。
二极管是一种非常重要的电子元件,它的类型有很多种,每种类型都有其特殊的应用场景。
在电子设备的设计和制造中,选择合适的二极管类型非常重要,可以提高设备的性能和可靠性。
二极管的种类和符号
![二极管的种类和符号](https://img.taocdn.com/s3/m/df2d930568eae009581b6bd97f1922791688be35.png)
二极管的种类和符号
二极管是一种电子器件,只允许电流在一个方向上流动。
它们通常由半导体材料制成,最常见的类型是硅二极管和锗二极管。
二极管在电路中有着广泛的应用,如整流、检波、开关等。
种类:
1.硅二极管:硅二极管是最常见的一种二极管,它的特点
是工作电压较高,但电流较小。
硅二极管的导通电压通常在0.7V左右。
2.锗二极管:锗二极管的导通电压较低,通常在0.3V左
右,因此它通常用于低电压的电路中。
3.肖特基二极管:肖特基二极管是一种高效能的二极管,
它的导通电压较低,而且恢复时间较短,因此常用于高频电路中。
4.快恢复二极管:快恢复二极管的恢复时间较短,因此它
也常用于高频电路中。
5.稳压二极管:稳压二极管是一种特殊的二极管,它的特
点是稳压性能好,可以将电压稳定在一个特定的值。
6.变容二极管:变容二极管是一种特殊的二极管,它的特
点是电容值可以随着外加电压的变化而变化,因此常用于调频和调相电路中。
符号:
二极管的符号如下图所示:
其中,A表示阳极,K表示阴极;在图形中加一个横杠表示反向阻断,不加横杠表示正向导通。
以上是对二极管的种类和符号的基本介绍。
常用二极管及参数一览表
![常用二极管及参数一览表](https://img.taocdn.com/s3/m/3205c266580102020740be1e650e52ea5418ce5a.png)
常用二极管及参数一览表1. 简介二极管是一种基本电子元件,常用于电路中的整流和信号处理。
本文档将列出一些常见的二极管及其参数。
2. 常见二极管及参数2.1 硅二极管(Si Diode)- 正向电压降(VF): 0.6V - 0.7V- 最大反向电压(VRM): 50V - 1000V- 最大连续电流(IFM): 0.1A - 10A2.2 锗二极管(Ge Diode)- 正向电压降(VF): 0.2V - 0.3V- 最大反向电压(VRM): 20V - 100V- 最大连续电流(IFM): 0.1A - 3A2.3 高速二极管(Fast Diode)- 正向电压降(VF): 0.4V - 0.6V- 最大反向电压(VRM): 50V - 1000V - 最大连续电流(IFM): 0.1A - 20A- 开关速度快,适用于高频应用2.4 肖特基二极管(Schottky Diode)- 正向电压降(VF): 0.15V - 0.45V- 最大反向电压(VRM): 20V - 200V - 最大连续电流(IFM): 0.1A - 10A- 具有快速开关速度和低正向压降2.5 功率二极管(Power Diode)- 正向电压降(VF): 0.5V - 1.0V- 最大反向电压(VRM): 100V - 2000V - 最大连续电流(IFM): 1A - 100A- 适用于高功率应用3. 注意事项- 在使用二极管时,请根据具体需求选择合适的型号和参数。
- 注意二极管的极性,确保正负极正确连接。
- 注意二极管的最大电流和电压限制,避免超出其额定范围。
以上是一份常用二极管及参数的一览表,希望对你有所帮助!。
二极管的种类应用
![二极管的种类应用](https://img.taocdn.com/s3/m/fffb99ebd0f34693daef5ef7ba0d4a7302766c07.png)
二极管的种类应用二极管是一种最基本的电子元器件,常用于电子、通信、能源、光电、航天等领域。
下面,我会详细介绍一些二极管的种类及其应用。
1. 普通二极管(General Purpose Diode):普通二极管是最基本的二极管类型,用于整流和电压调整等简单电路中。
其主要应用包括:-整流电路:普通二极管可将交流电信号转换为脉冲状的直流电信号。
它广泛应用于电源适配器、电池充电器和整流电源等设备中。
-保护电路:普通二极管可用于防止电路中的反向电压过高,保护其他电子元件不受损坏。
常见的应用场景包括保护电路、反向电压保护、电源稳压器等。
-调整电压:通过选择合适的二极管和其工作点,可以将电压限制在一些范围内,实现电压的调整。
2. 高速开关二极管(Fast Switching Diode):高速开关二极管具有较快的开关速度,主要应用于高频率的电子设备和瞬态保护电路。
其应用包括:-高频电路:高速开关二极管可用于射频电路中的开关、混频和检波等功能。
-瞬态保护电路:高速开关二极管可用于对静电和电磁干扰等瞬态电压进行保护。
3. 肖特基二极管(Schottky Diode):肖特基二极管因其低正向压降和快速开关速度而受到青睐。
主要应用场景包括:-开关电源:肖特基二极管可用于开关电源中的整流和反向电压保护,具有较低的功耗和较高的开关速度。
-太阳能电池:肖特基二极管可用于太阳能电池的阻断二极管,减少功率损耗和提高效率。
4. 功率二极管(Power Diode):功率二极管经过优化设计,可以承受较高的电流和电压,用于高功率电路中。
其应用包括:-电源电路:功率二极管可用于电源电路中的整流,将交流电转换为直流电。
-逆变器:功率二极管可用于逆变器中的开关和整流电路,将直流电转换为交流电。
-能源转换:功率二极管可用于风力发电机、太阳能发电和电动车等能源转换设备中。
5. 光电二极管(Photodiode):光电二极管将光能转换为电能,主要应用于光电传感器和光通信等领域。
二极管种类及应用
![二极管种类及应用](https://img.taocdn.com/s3/m/5c50d8b8aff8941ea76e58fafab069dc502247c6.png)
二极管种类及应用二极管是一种最简单的电子器件之一,常用于电子电路中。
它有许多种类,每种都具有特定的功能和应用。
以下是常见的二极管种类及其应用:1.效应二极管(P-N二极管):这是最常见的二极管类型,由P型半导体和N型半导体组成。
它常用于整流器电路中,将交流电信号转换为直流电信号。
同时,它还用于保护电路中,以防止过电压和电流。
2.小信号二极管:这种二极管主要是为了放大弱信号,如生活中常用的收音机、电视机和音频放大器等设备。
它的特点是高输入电阻和低输出电阻,可以提供较大的放大倍数和低噪声。
3.功率二极管:功率二极管可以处理较大的电流和功率,适用于高功率电子设备和电源电路。
其结构和普通二极管相似,但它的尺寸更大,可以通过更大的电流而不会烧毁。
4.高频二极管:高频二极管适用于高频信号的放大和开关。
它具有低输出电阻和高截止频率,可以在高频范围内提供较高的放大倍数和响应速度。
5.光电二极管:光电二极管对光敏感,能够将光信号转化为电信号。
它常用于光电传感器、光电开关和光电耦合器等应用中。
6. 稳压二极管(Zener二极管):稳压二极管是一种特殊的二极管,它能够在一定范围内稳定地维持电压。
它常用于电源稳压电路中,以保持电路中各个部分的电压稳定。
7.温度补偿二极管:温度补偿二极管可以通过降低半导体中心温度来减小温度的影响。
它常用于温度补偿电路,以保持电路的工作稳定性。
8.肖特基二极管:肖特基二极管是一种快速开关二极管,具有较快的开关速度。
它适用于高速开关电路和高频电路,如超高频无线电和微波电路。
9.隧道二极管:隧道二极管是一种通过隧穿效应工作的二极管。
它具有低击穿电压和高频特性,适用于高速开关电路和超高频放大器。
10.功能二极管:功能二极管是一种具有特殊功能的二极管。
例如,电压参考二极管(TL431)用于调节电路中的电压,充电二极管用于直流电源中的电池充电。
这些是常见的二极管种类及其应用。
二极管作为电子器件的基本构件,在广泛的电子设备和电路中发挥着重要的作用。
二极管的常见类型
![二极管的常见类型](https://img.taocdn.com/s3/m/038d481e302b3169a45177232f60ddccda38e6cc.png)
二极管的常见类型
二极管是一种由半导体材料制成的电子元件,具有单向导电性。
二极管可以根据其功能用途进行分类,常见的类型包括:
1.整流二极管:用于将交流电转换为直流电。
它具有
较大的正向电压降,通常为0.6-0.7伏。
2.稳压二极管:具有稳定电压作用。
它在反向击穿状
态下工作,具有一定的稳定电压值。
3.光敏二极管:在光照下产生电流。
它主要用于光电
探测、光电控制、光电转换等领域。
4.发光二极管:在电流通过时发光。
它主要用于显
示、照明、指示等领域。
5.检波二极管:用于从信号中提取直流成分。
它具有
较大的反向电阻,可以有效地防止直流成分的损
失。
6.变容二极管:其电容值随其正向电压或反向电压的
变化而变化。
它主要用于调谐、滤波、振荡等领
域。
7.双向触发二极管:在正负两侧都具有导电性。
它主
要用于电路的保护、控制等领域。
除了上述常见的类型外,还有其他一些二极管类型,例如:
1.肖特基二极管:具有较小的正向电压降和较快的反
向恢复时间。
2.隧道二极管:具有较大的正向电压降和较小的反向
电阻。
3.雪崩二极管:在反向击穿状态下具有较大的反向电
流。
4.齐纳二极管:在反向击穿状态下具有较小的反向电
流变化。
二极管是一种重要的电子元件,在许多电子电路中都有广泛应用。
二极管功能种类及应用
![二极管功能种类及应用](https://img.taocdn.com/s3/m/d3af2ae9c0c708a1284ac850ad02de80d5d80656.png)
二极管功能种类及应用二极管是一种半导体器件,具有单向导电性能,广泛应用于电子电路中。
本文将介绍二极管的功能种类及其应用。
功能种类:1. 整流二极管(Rectifier diode):主要用于将交流电转换为直流电。
在整流电源中,整流二极管的作用是只允许电流在一个方向上通过,将交流信号转换为具有单向导电性质的直流信号。
2. 齐纳二极管(Zener diode):主要用于稳压和电压参考。
齐纳二极管在其反向工作区域具有稳定的电压特性,可以用作稳压器或电压参考元件,使电路中的电压保持在特定的范围内。
3. 光电二极管(Photodiode):主要用于光电转换。
光电二极管能够将光能转换为电能,常用于光电探测器、光电传感器、光通信和光测量等领域。
4. 发光二极管(Light-emitting diode,LED):主要用于发光。
发光二极管具有发光特性,可将电能转换为光能,广泛应用于显示屏、指示灯、照明等领域。
5. 肖特基二极管(Schottky diode):主要用于高频、高速开关和整流。
肖特基二极管具有较低的正向压降和快速开关特性,适用于高频电路、高速开关电路和功率电路。
6. 可变电容二极管(Varactor diode):主要用于电容调节。
可变电容二极管的电容值可以通过调节反向偏置电压来实现,常用于电子调谐电路、频率合成电路和频率调制电路等。
7. 热敏二极管(Thermistor):主要用于温度测量和控制。
热敏二极管的电阻值随温度的变化而变化,可用于测量和控制温度,广泛应用于温度传感器、温控电路等。
应用:1. 整流器:整流二极管常用于电源中的整流电路,将交流电转换为直流电,为后续电路提供稳定的直流电源。
2. 电压稳压器:齐纳二极管常用于稳压电路中,通过控制反向电压来保持电路中的电压稳定。
3. 光电传感器:光电二极管常用于光电传感器中,能够将光信号转换为电信号,用于检测光强、测量距离等。
4. 显示器:发光二极管常用于显示屏、指示灯等领域,通过发光实现信息的显示和指示。
二极管的分类
![二极管的分类](https://img.taocdn.com/s3/m/7c267205905f804d2b160b4e767f5acfa0c78343.png)
二极管的分类
一、普通二极管。
1、pn结二极管:最常见的二极管,是由pn结组成的二极管,具有可控的导通和断开的特性,由于其高崩溃偏压特性,pn结二极管被广泛应用于电路中用于功率控制,有n型和p型之分。
2、晶体管:结构由pn结和拥有三个端子的三极管组成,具有管上极阻特性,能可靠地控制大电流,由于其电流放大和高速特性,被用于现代电子设备中做控制电路和信号处理。
3、汇流管:由pn结和两个端子组成的二极管,可以将多个源的电流聚合成一股电流,具有高连通性和流动特性,广泛应用于电子电路中。
二、半导体二极管。
1、金氧半二极管:基于金属氧化物薄膜结构的二极管,具有高灵敏度、高读取速率、低功耗以及大容量特性,被广泛应用于噪声抑制、信号放大以及起动等电路中。
2、可控硅:由晶体管和可控半导体材料组成的可控二极管,可调节的脉冲或者高压电流,被用于开关控制。
3、光耦合器:使用晶体管和光耦合元件将光信号转换成电信号,广泛应用于电子通信系统、脉冲信号转换以及光控制电路中。
常见的二极管种类
![常见的二极管种类](https://img.taocdn.com/s3/m/5ffa784f7ed5360cba1aa8114431b90d6c8589cb.png)
常见的二极管种类
常见的二极管种类有普通二极管、肖特基二极管、发光二极管和光电二极管。
一、普通二极管
普通二极管是一种基本的电子元件,它由P型半导体和N型半导体组成。
普通二极管主要用于整流电流、保护电路和信号检测等方面。
普通二极管的特点是具有较高的导通电压和较低的反向电流。
常见的普通二极管有1N4148、1N4007等。
二、肖特基二极管
肖特基二极管是一种利用金属与半导体之间的肖特基障垒形成的二极管。
它具有较低的导通电压和快速的开关速度。
肖特基二极管适用于高频电路、开关电路和功率控制等领域。
常见的肖特基二极管有1N5819、BAT54S等。
三、发光二极管
发光二极管(LED)是一种能够将电能转化为光能的二极管。
它具有小尺寸、低功耗和长寿命等特点。
发光二极管广泛应用于指示灯、显示屏、照明和通信等领域。
常见的发光二极管有红色、绿色、蓝色等。
四、光电二极管
光电二极管是一种能够将光信号转化为电信号的二极管。
它具有高
灵敏度、快速响应和较低的噪声等特点。
光电二极管常用于光电传感器、光电开关和光通信等领域。
常见的光电二极管有光敏二极管、光电晶体管等。
以上是常见的四种二极管种类。
普通二极管主要用于整流和保护电路,肖特基二极管适用于高频电路和功率控制,发光二极管用于指示灯和显示屏,光电二极管用于光电传感和光通信。
不同种类的二极管在电子设备中起到了重要的作用,它们的特性和应用领域各有不同,为电子技术的发展做出了贡献。
常见二极管
![常见二极管](https://img.taocdn.com/s3/m/34ec4c0be418964bcf84b9d528ea81c758f52e05.png)
常见二极管
常见的二极管包括以下几种类型:
整流二极管:利用二极管的单向导电性,将交流电转换为直流电。
稳压二极管:一种特殊的整流二极管,能够在反向击穿状态下保持稳定的电压。
肖特基二极管:一种高频、低功耗、大电流的二极管,常用于开关电源、变频器等电路。
快恢复二极管:一种高速开关二极管,具有反向恢复时间短、正向压降低等优点。
瞬态电压抑制二极管:一种能够吸收浪涌电流的二极管,常用于保护电路免受过电压的损害。
发光二极管:一种能够发出可见光的二极管,常用于指示灯、显示器等领域。
检波二极管:一种用于将调幅信号转换为调频信号的二极管。
调制二极管:一种用于调制高频信号的二极管。
混频二极管:一种用于将两个不同频率的信号混合在一起的二极管。
开关二极管:一种具有开关功能的二极管,常用于电路的控制和保护。
除了以上列举的常见类型外,还有许多其他类型的二极管,如雪崩二极管、变容二极管等。
这些二极管在电路中发挥着不同的作用,
并具有各自的特点和应用范围。
二极管种类及应用
![二极管种类及应用](https://img.taocdn.com/s3/m/2a959527b14e852459fb573e.png)
二极管一.二极管的种类二极管有多种类型:按材料分,有锗二极管.硅二极管.砷化镓二极管等;按制造工艺可分为面接触二极管和点接触二极管;按用处不合又可分为整流二极管.检波二极管.稳压二极管.变容二极管.光电二极管.发光二极管.开关二极管.快速恢复二极管等;接构类型来分,又可分为半导体结型二极管,金属半导体接触二极管等;按照封装情势则可分为通例封装二极管.特别封装二极管等.下面以用处为例,介绍不合种类二极管的特征.1.整流二极管整流二极管的感化是将交换电源整流成脉动直流电,它是运用二极管的单领导电特征工作的.因为整流二极管正向工作电流较大,工艺上多采取面接触构造.南于这种构造的二极管结电容较大,是以整流二极督工作频率一般小于3kHz.整流二极管重要有全密封金属构造封装和塑料封装两种封装情势.平日情形下额定正向T作电流LF在l A以上的整流二极管采取金属壳封装,以利于散热;额定正向工作电流在lA以下的采取全塑料封装.别的,因为T艺技巧的不竭进步,也有许多较大功率的整流二极管采取塑料封装,在运用中应予以差别.因为整流电路平日为桥式整流电路(如图1所示),故一些临盆厂家将4个整流二极管封装在一路,这种冗件平日称为整流桥或者整流全桥(简称全桥).罕有整流二极管的外形如图2所示.选用整流二极管时,重要应斟酌其最大整流电流.最大反向丁作电流.截止频率及反向恢复时光等参数.通俗串联稳压电源电路中运用的整流二极管,对截止频率的反向恢复时光请求不高,只要依据电路的请求选择最大整流电流和最大反向工作电流相符请求的整流二极管(例如l N系列.2CZ系列.RLR系列等)即可.开关稳压电源的整流电路及脉冲整流电路中运用的整流二极管,应选用工作频率较高.反向恢复时光较短的整流二极管或快恢复二极管.2.检波二极管检波二极管是把叠加在高频载波中的低频旌旗灯号检出来的器件,它具有较高的检波效力和优越的频率特征.检波二极管请求正向压降小,检波效力高,结电容小,频率特征好,其外形一般采取EA玻璃封装构造.一般检波二极管采取锗材料点接触型构造.选用检波二极管时,应依据电路的具体请求来选择工作频率高.反向电流小.正向电流足够大的检波二极管.3.开关二极管因为半导体二极管存正向偏乐下导通电阻很小.而在施加反向偏压截止时.截止电阻很大,存开关电路中运用半导体二极管的这种单领导电特征就可以对电流起接通和关断的感化,故把用于这一目标的半导体二极管称为开关二极管.开关二极管重要运用于收录机.电视机.影碟机等家用电器及电子装备有开关电路.检波电路.高频脉冲整流电路等.中速开关电路和检波电路可以选用2AK系列通俗开关二极管.高速开关电路可以选用RLS系列.1sS系列.1N系列.2CK系列的高速开关二极管.要依据运用电路的重要参数(例如正向电流.最高反向电压.反向恢复时问等)来选择开关二极管的具体型号.4.稳压二极管稳压二极管义名齐纳二极管.稳压二极管是运用PN结反向击穿时电压根本上不随电流变更而变更的特色来达到稳压的目标,因为它能在电路中起稳压感化,故称为稳压二极管(简称稳压管) .稳压二极管是依据击穿电压来分挡的,其稳压值就是击穿电压值.稳压二极管重要作为稳压器或电压基准元件运用,稳压二极管可以串联起来得到较高的稳压值.选用的稳压二极管应知足应朋电路中重要参数的请求.稳压二极管的稳固电压值应与运用电路的基准电压值雷同,稳压二极管的最大稳固电流应高于运用电路的最大负载电流50%阁下.5.快速恢复二极管(FR D)快速恢复二极管(Fast Recovery Diode)是一种新型的半导体二极管.这种二极管的开关特征好,反相恢复时光短,通经常运用于高频开关电源中作为整流二极管.快速恢复二极管的特色就是它的恢复时光很短,这一特色使其合适高频(如电视机中的行频)整流.快速恢复二极管有一个决议其机能的重要参数——反向恢复时光.反向恢复时光的界说是,二极管从正领导通状况急剧转换到截止状况,从输出脉冲降低到零线开端.到反向电源恢复到最大反向电流的10%所须要的时光,用符号暗示.超快速恢复二极管(SRD)是在快速恢复二极管的基本上研制的,它们的重要差别就是反向恢复时光更小.通俗快速恢复二极管的反向恢复时光为几百纳秒,超快速恢复二极管(SRD)的反向恢复时光一般为几十纳秒.数值越小的快速恢复二极管的工作频率越高.当工作频率在几十至几百k H z时,通俗整流二极管正反向电压变更的时光慢于恢复时光,通俗整流二极管就不克不及正常实现单领导通而进行整流工作了.此时就要用快速恢复整流二极管才干胜任,是以,彩电等家用电器采取开关电源供电的整流二极管平日为快速恢复二极管,而不克不及用通俗整流二极管代替,不然,用电器可能会不克不及正常工作.罕有快速恢复二极管的外形如图3所示.6.肖特基二极管(sBD)肖特基二极管是肖特基势垒二极管(Sehottky Barrier Diode,简称SBD)的简称.足近年来临盆的低功耗.大电流.超高速半导体器件.其反向恢复时问极短(可以小到几纳秒),正领导通压降仅0.4 V阁下,而整流电流却可达到几千安培,这些优秀特征是快恢复二极管所无法比较的.肖特基二极管是用珍贵金属(金.银.铝.铂等)为正极,以N型半导体为负极,运用二者接触面上形成的势垒具有整流特征而制成的金属一半导体器件.肖特基二极管通经常运用在高频.大电流.低电压整流电路中.罕有的肖特基二极管外形如图4所示.7.瞬态电压制制二极管瞬态电压制制二极管简称T V P管(transient—voltage—suppressor).它是在稳压管的工艺基本上成长起来的一种半导体器件,重要运用于对电压的快速过压呵护电路中.可普遍用于盘算机.电子内心.通讯装备.家用电器以及野外功课的机载/船用及汽车用电子装备,并可以作为工资操纵引起的过电压冲击或霄电对装备的电击等呵护元件.瞬态电压制制二极管按照其峰值脉冲功率可以分为四类:50()w.1000W.1500W.5000w.每类按照其标称电压分为若干种.瞬态电压制制二极管在两头电压高于额定值时,会刹时导通,两头电阻将以极高的速度从高阻转变成低阻,从而接收一个极大的电流,将管子两头的电压钳位在一个预定的数值上.瞬态电压制制二极管的外形如图5所示.8.发光二极管发光二极管的英文简称是LED,它是采取磷化镓.磷砷化镓等半导体材料制成的.可以将电能直接转换为光能的器件.发光二极管除了具有通俗二极管的单领导电特征之外,还可以将电能转换为光能.给发光二极管外加正向电压时,它也处于导通状况,当正向电流流过管芯时,发光二极管就会发光,将电能转换成光能.发光二极管的发光色彩重要由制造管子的材料以及掺人杂质的种类决议.今朝罕有的发光二极管发光色彩重要有蓝色.绿色.黄色.红色.橙色.白色等.个中白色发光二极管是新型产品,重要运用在手机背光灯.液晶显示器背光灯.照明等范畴.发光二极管的工作电流畅常为2~25mA.工作电压(即正向压降)跟着材料的不合而不合:通俗绿色.黄色.红色.橙色发光二极管的工作电压约2v;白色发光二极管的工作电压平日高于2.4V;蓝色发光二极管的工作电压平日高于3.3V.发光二极管的工作电流不克不及超出额定值太高,不然,有销毁的安全.故平日在发光二极管回路中串联一个电阻R作为限流电阻.红外发光二极管是一种特别的发光二极管,其外形和发光二极管类似,只是它发出的是红外光,在正常情形下人眼是看不见的.其工作电压约1.4v,工作电流一般小于20mA.有些公司将两个不合色彩的发光二极管封装在一路,使之成为双色二极管(别名变色发光二极管).这种发光二极管平日有三个引脚,个中一个是公共端.它可以发出三种色彩的光(个中一种是两种色彩的混和色),故平日作为不合工作状况的指导器件.罕有发光二极管的外形如图6所示.9.雪崩二极管(Avalanche Diode)雪崩二极管是在稳压督工艺技巧基本上成长起来的一种微波功率器件,它在外加电压的感化下可以产生高频振荡.雪崩二极管运用雪崩击穿对晶体注入载流子,因载流子渡越半导体晶片须要必定的时光,所以其电流滞后于电压,消失延迟时光,若恰当地掌握渡越时光,那么,在电流和电压关系上就会消失负阻效应,从而产生高频振荡.它常被运用微波通讯.雷达.战术导弹.遥控.遥测.仪器内心等装备中.10.双向触发二极管双向触发二极管也称二端交换器件(DIAC).它是一种硅双向电压触发开关器件,当双向触发二极管两头施加的电压超出其击穿电压时,两头即导通,导通将中断到电流中止或降到器件的最小保持电流才会再次关断.双向触发二极管平日运用在过压呵护电路.移相电路.晶闸管触发电路.准时电路中.双向触发二极管在经常运用的调光灯中的运用电路如图7所示.11.变容二极管变容二极管(英文名称variable—Cacitance Diode,缩写为VCD)是运用反向偏压来转变PN结电容量的特别半导体器件.变容二极管相当于一个容量可变的电容器,它的两个电极之间的PN结电容大小,随加到变容二极管两头反向电压大小的转变而变更.当加到变容二极管两头的反向电压增大时,变容二极管的容量减小.因为变容二极管具有这一特征,所以它重要用于电调谐回路(如黑色电视机的高频头)中,作为一个可以经由过程电压掌握的主动微调电容器.选用变容二极管时,应侧重斟酌其工作频率.最高反向工作电压.最大正向电流和零偏压结电容等参数是否相符运用电路的请求,应选用结电容变更大.高Q值.反向漏电流小的变容二极管.二.二极管的辨认与检测1.二极管的辨认晶体二极管在电路中经常运用VD加数字暗示,如:VD5暗示编号为5的二极管.在国度尺度电路中,经常运用二极管的符号如图8所示.二极管的辨认很简略:小功率二极管的负极平日在概况用一个色环标出;有些二极管也采取“P”.“N”符号来肯定二极管极性,“P”暗示正极,“N”暗示负极;金属封装二极管平日在概况印有与极性一致的二极管符号;发光二极管则通经常运用引脚长短来辨认正负极,长脚为正,短脚为负.整流桥的概况平日标注内部电路构造或者交换输入端以及直流输出端的名称,交换输入端通经常运用“AC”或者“~”暗示;直流输出端平日以“+”.“~”符号暗示.贴片二极管因为外形多种多样,其极性也有多种标注办法:在有引线的贴片二极管中,管体有白色色环的一端为负极;在有引线而无色环的贴片二极管中,引线较长的一端为正极;在无引线的贴片二极管中,概况有色带或者出缺口的一端为负极.2.二极管的检测在用指针式万用表检测二极管时,数值较小的一次黑表笔所接的一端为正极,红表笔所接的一端则为负极.正反向电阻均为无限大,则标明二极管已经开路破坏;若正反向电阻均为0,则标明二极管已经短路破坏.正常情形下,锗二极管的正向电阻约1.6kΩ.用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正领导通阻值,这与指针式万用表的表笔接法刚好相反.若用数字万用表的二极管挡检测二极管则加倍便利:将数字万用表置在二极管挡,然后将二极管的负极与数字万用表的黑表笔相接,正极与红表笔相接,此时显示屏上即可显示二极管正向压降值(如图9所示).不合材料的二极管,其正向压降值不合:硅二极管为0.55~0.7V,锗二极管为0.15~.若显示屏显示“0000”,解释管子已短路;若显示“0L” (如图10所示)或者“过载”,解释二极管内部开路或处于反向状况,此时可对换表笔再测.三.二极管的重要参数不合类型的二极管有不合的特征参数.对初学者而言,必须懂得以下几个重要参数:1.额定正向工作电流额定正向工作电流是指二极管长期中断T作时许可经由过程的最大正向电流值.因为电流畅过管子时会使管芯发烧,温度上升,温度超出许可限度(硅管为1 40℃阁下,锗管为90℃阁下)时,就会使管芯过热而破坏.所以,二极管运用中不要超出二极管额定正向工作电流值.例如,经常运用的lN400l型锗二极管的额定正向工作电流为l A.2.最大浪涌电流最大浪涌电流是许可流过的过量的正向电流.它不是正常电流,而是刹时电流,这个值平日为额定正向工作电流的20倍阁下.3.最高反向工作电压加在二极管两头的反向电乐高到必定值时,管子将会击穿,掉去单领导电才能.为了包管运用安然,划定了最高反向工作电压值.例如,lN400l二极管反向耐压为50V,lN4007的反向耐压为l000v.4.反向电流反向电流( )是指二极管在划定的温度和最高反向电压感化下,流过二极管的反向电流.反向电流越小,管子的单偏领导电机能越好.值得留意的是反向电流与温度有着亲密的关系,大约温度每升高1 0℃,反向电流增大一倍.例如2APl型锗二极管,在25℃时,反向电流为250μA,温度升高到35℃,反向电流将上升到500μA,在75℃时,它的反向电流已达8mA,不但掉去了单偏领导电特征,还会使管子过热而破坏.硅二极管比锗二极管在高温下具有较好的稳固性.5.反向恢复时光从正向电压变成反向电压时,幻想情形是电流能瞬时截止,现实上,一般要延迟一点点时光.决议电流截止延时的量,就是反向恢复时光.固然它直接影响二极管的开关速度,但不必定说这个值小就好.6.最大功率最大功率就是加在二极管两头的电压乘以流过的电流.这个极限参数对稳压二极管等显得特别重要.。
二极管的分类
![二极管的分类](https://img.taocdn.com/s3/m/70c79ad59a89680203d8ce2f0066f5335a8167c0.png)
二极管的分类二极管是一种具有两个电极的电子器件,主要有整流二极管、稳压二极管、可控二极管、光电二极管、肖特基二极管和波尔特二极管等。
1. 整流二极管:整流二极管又称为矽晶二极管,是一种将交流电信号转化为直流电信号的器件。
其主要特点是具有单向导电性,只有在它的连接方向上才能流通电流。
在负载单向串接时,可用它将交流信号变为半波或全波直流信号,广泛应用于各种电源电路和调节电路中。
2. 稳压二极管:稳压二极管又称为Zener二极管,其主要特点是在一定的反向电压下,可以保持电压稳定不变,常用于电源电路中的稳压电路之中。
常见的有常规稳压二极管和温度补偿稳压二极管。
3. 可控二极管:可控二极管又称为晶闸管,具有三个极端:阳极、阴极和控制极,主要特点是在控制极施加一个触发脉冲时,它才能导电,一旦开始导电,就可以承受相当大的电流,使用范围广泛,如船舶、石油深海钻探等领域。
4. 光电二极管:光电二极管是一种将光信号转换为电信号的光电转换器件,广泛应用于通信、照明、传感和测量等领域,如光电传感器、发光管、光电容量二极管等。
5. 肖特基二极管:肖特基二极管又称为热电二极管,是利用金属和半导体之间的电势差形成的结来实现单向导电的器件,其特点是具有快速响应时间、高频率特性、低功耗和低噪声等。
常用于射频电路、电源电路、数字电路、放大器等领域。
6. 波尔特二极管:波尔特二极管是一种单极器件,其主要特点是在正向电压下,呈现均匀放电,并能够实现快速恢复,广泛用于开关电源和定时器等领域。
可以看出,二极管在各个领域都有广泛的应用,具有不同的特性和用途。
因此,在选择二极管时,需要根据所需的应用和特性进行适当的选择,以达到更好的效果。
常用二极管种类总结
![常用二极管种类总结](https://img.taocdn.com/s3/m/b135c2e09b89680203d825b6.png)
二极管总结一、二极管的基本知识二极管内部有个PN结,具有单向导电性。
二极管的工作大致分为三种状态:正向导通、反向截止、反向击穿。
1、正向导通:当二极管两端加正向电压时,当电压很小时,不足以克服PN结内部电场,二极管处于截止状态,这个电压范围成为二极管的正向死区。
当电压达到一定值(这个值称为二极管的正向导通电压,一般硅管为0.7V,锗管为0.3V)二极管导通。
当二极管导通后,它两端的压降处于稳定状态。
2、反向截止:当二极管两端加反向电压且不超过一定值(该值为二极管的反向击穿电压,后边做详细介绍)时,通过二极管的电流是少数载流子的漂移运动形成的反向电流,该电流很小,可以认为此时管子是截止状态。
这一特性说明二极管的单向导电性。
3、反向击穿:当二极管两端所加反向电压达到一定值(即反向击穿电压)时,反向电流会突然增大,这称为电击穿(反向击穿按机理可以分为齐纳击穿和雪崩击穿)。
被击穿的二极管会失去单向导电性,因此在使用二极管时应避免反向电压过大,二极管的这一特性常用于保护电路中,防止某一器件两端电压过高。
硅管的伏安特性如下图所示:二、二极管的主要参数1、额定正向工作电流额定正向工作电流是指二极管长期连续工作时允许通过的最大正向电流值。
因为电流通过管子时会使管芯发热,温度上升,温度超过容许限度(硅管为1 40℃左右,锗管为90℃左右)时,就会使管芯过热而损坏。
所以,二极管使用中不要超过二极管额定正向工作电流值。
2、最大浪涌电流最大浪涌电流是允许流过的过量的正向电流。
它不是正常电流,而是瞬间电流,这个值通常为额定正向工作电流的20倍左右。
3、最高反向工作电压加在二极管两端的反向电流高到一定值时,管子将会击穿,失去单向导电能力。
为了保证使用安全,规定了最高反向工作电压值。
4、反向电流反向电流是指二极管在规定的温度和最高反向电压作用下,流过二极管的反向电流。
反向电流越小,管子的单方向导电性能越好。
值得注意的是反向电流与温度有着密切的关系,大约温度每升高1 0℃,反向电流增大一倍。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二极管总结
一、二极管的基本知识
二极管内部有个PN结,具有单向导电性。
二极管的工作大致分为三种状态:正向导通、反向截止、反向击穿。
1、正向导通:当二极管两端加正向电压时,当电压很小时,
不足以克服PN结内部电场,二极管处于截止状态,这个电压范围成为二极管的正向死区。
当电压达到一定值(这个值称为二极管的正向导通电压,一般硅管为0.7V,锗管为0.3V)二极管导通。
当二极管导通后,它两端的压降处于稳定状态。
2、反向截止:当二极管两端加反向电压且不超过一定值(该
值为二极管的反向击穿电压,后边做详细介绍)时,通过二极管的电流是少数载流子的漂移运动形成的反向电流,该电流很小,可以认为此时管子是截止状态。
这一特性说明二极管的单向导电性。
3、反向击穿:当二极管两端所加反向电压达到一定值(即反
向击穿电压)时,反向电流会突然增大,这称为电击穿(反向击穿按机理可以分为齐纳击穿和雪崩击穿)。
被击穿的二极管会失去单向导电性,因此在使用二极管时应避免反向电压过大,二极管的这一特性常用于保护电路中,防止某一器件两端电压过高。
硅管的伏安特性如下图所示:
二、二极管的主要参数
1、额定正向工作电流
额定正向工作电流是指二极管长期连续工作时允许通过的最大
正向电流值。
因为电流通过管子时会使管芯发热,温度上升,
温度超过容许限度(硅管为1 40℃左右,锗管为90℃左右)时,
就会使管芯过热而损坏。
所以,二极管使用中不要超过二极管
额定正向工作电流值。
2、最大浪涌电流
最大浪涌电流是允许流过的过量的正向电流。
它不是正常电流,而是瞬间电流,这个值通常为额定正向工作电流的20倍左右。
3、最高反向工作电压
加在二极管两端的反向电流高到一定值时,管子将会击穿,失
去单向导电能力。
为了保证使用安全,规定了最高反向工作电
压值。
4、反向电流
反向电流是指二极管在规定的温度和最高反向电压作用下,流过二极管的反向电流。
反向电流越小,管子的单方向导电性能越好。
值得注意的是反向电流与温度有着密切的关系,大约温度每升高1 0℃,反向电流增大一倍。
例如2APl型锗二极管,在25℃时,反向电流为250μA,温度升高到35℃,反向电流将上升到500μA,在75℃时,它的反向电流已达8mA,不仅失去了单方向导电特性,还会使管子过热而损坏。
硅二极管比锗二极管在高温下具有较好的稳定性。
5、反向恢复时间
从正向电压变成反向电压时,理想情况是电流能瞬时截止,实际上,一般要延迟一点点时间。
决定电流截止延时的量,就是反向恢复时间。
虽然它直接影响二极管的开关速度,但不一定说这个值小就好。
6、最大功率
最大功率就是加在二极管两端的电压乘以流过的电流。
这个极限参数对稳压二极管等显得特别重要。
三、二极管的分类
二极管有多种类型:
按材料分:有锗二极管、硅二极管、砷化镓二极管等
按制作工艺可分:面接触二极管和点接触二极管。
按用途不同可分:为整流二极管、检波二极管、稳压二极管、变容二极管、光电二极管、发光二极管、开关二极管、快速恢复二极管等。
按结构类型来分:半导体结型二极管,金属半导体接触二极管等。
按照封装形式可分为:常规封装二极管、特殊封装二极管等。
四、二极管的应用
二极管在电路中的作用主要有整流、稳压、保护等作用。
在此针对设计电路中常用的二极管类型的应用做一总结。
整流二极管:整流二极管的作用是将交流电源整流成脉动直流电,它是利用二极管的单向导电特性工作的。
因为整流二极管正向工作电流较大,工艺上多采用面接触结构。
由于这种结构的二极管结电容较大,因此整流二极管工作频率一般小于3kHz。
整流二极管主要有全密封金属结构封装和塑料封装两种封装形式。
通常情况下额定正向导通电流在1A以上的整流二极管采用金属壳封装,以利于散热;额定正向工作电流在1A以下的采用全塑料封装。
另外,由于T艺技术的不断提高,也有不少较大功率的整流二极管采用塑料封装,在使用中应予以区别。
由于整流电路通常为桥式整流电路,故一些生产厂家将4个整流二极管封装在一起,称为整流堆。
选用整流二极管时,主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。
普通串联稳压电源电路中使用的整流二极管,对截止频率和反向恢复时间要求不高,只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管(例如1N系列、2CZ系列、RLR系列等)即可。
开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管,应选用工作频率较高、反向恢复时间较短的整流二极管或快恢复二极管。
稳压二极管:稳压二极管又称齐纳二极管。
稳压二极管是利用PN结反向击穿时电压基本上不随电流变化而变化的特性来达到稳压
的目的。
因为它能在电路中起稳压作用,故称为稳压二极管(简称稳压管) 。
稳压二极管是根据击穿电压来分挡的,其稳压值就是击穿电压值。
稳压二极管主要作为稳压器或电压基准元件使用,稳压二极管可以串联起来得到较高的稳压值。
选用稳压二极管应满足应朋电路中主要参数的要求,稳压二极管的稳定电压值应与应用电路的基准电压值相同,稳压二极管的最大稳定电流应高于应用电路的最大负载电流50%左右。
开关二极管:由于半导体二极管存正向偏置下导通电阻很小,而在施加反向偏压截止时,截止电阻很大,在开关电路中利用二极管的这种单向导电性就可以对电流起接通和关断的作用,故把用于这一目的的二极管称为开关二极管。
开关二极管主要应用于收录机、电视机、影碟机等家用电器及电子设备有开关电路、检波电路、高频脉冲整流电路等。
快速恢复二极管:快速恢复二极管是一种新型的半导体二极管。
这种二极管的开关特性好,反向恢复时间短,通常用于高频开关电源中作为整流二极管。
快速恢复二极管的重要参数是反向恢复时间。
反向恢复时间的定义是,二极管从正向导通状态急剧转换到截止状态,从输出脉冲下降到零线开始,到反向电源恢复到最大反向电流的10%所需要的时间。
当工作频率在几十至几百k H z时,普通整流二极管正反向电压变化的时间慢于恢复时间,普通整流二极管就不能正常实现单向导通而进行整流工作了.此时就要用快速恢复整流二极管才能胜任,因此,彩电等家用电器采用开关电源供电的整流二极管通常为快速恢复二极管,而不能用普通整流二极管代替,否则,用电器可能会不能正常工作。
肖特基二极管:肖特基二极管是肖特基势垒二极管的简称。
它是
低功耗、大电流、超高速半导体器件。
其反向恢复时问极短(可以小到几纳秒),正向导通压降仅0.4 V左右,而整流电流却可达到几千安培,这些优良特性是快恢复二极管所无法比拟的。
肖特基二极管是用贵重金属(金、银、铝、铂等)为正极,以N型半导体为负极,利用二者接触面上形成的势垒具有整流特性而制成的金属半导体器件。
肖特基二极管通常用在高频、大电流、低电压整流电路中。
发光二极管:发光二极管的英文简称是LED,它是采用磷化镓、磷砷化镓等半导体材料制成的。
发光二极管除了具有普通二极管的单向导电特性之外,还可以将电能转换为光能。
给发光二极管外加正向电压时,它也处于导通状态,当正向电流流过管芯时,发光二极管就会发光,将电能转换成光能。
发光二极管的发光颜色主要由制作管子的材料以及掺入杂质的种类决定。
目前常见的发光二极管发光颜色主要有蓝色、绿色、黄色、红色、橙色、白色等。
其中白色发光二极管是新型产品,主要应用在手机背光灯、液晶显示器背光灯、照明等领域。
发光二极管的工作电流通常为2~25mA。
工作电压(即正向压降)随着材料的不同而不同:普通绿色、黄色、红色、橙色发光二极管的工作电压约2V;白色发光二极管的工作电压通常高于2.4V;蓝色发光二极管的工作电压通常高于3.3V。
发光二极管的工作电流不能超过额定值太高,否则,有烧毁的危险,故通常在发光二极管回路中串联一个电阻R作为限流电阻。
红外发光二极管是一种特殊的发光二极管,其外形和发光二极管相似,只是它发出的是红外光,在正常情况下人眼是看不见的。
其工作电压约1.4V,工作电流一般小于20mA。
五、二极管的识别
通常小功率二极管的负极会在表面用一个色环标出;有些二极管也采用“P”、“N”符号来确定二极管极性,“P”表示正极,“N”表
示负极;金属封装二极管通常在表面印有与极性一致的二极管符号;发光二极管则通常用引脚长短来识别正负极,长脚为正,短脚为负。
整流桥的表面通常标注内部电路结构或者交流输入端以及直流输出
端的名称,交流输入端通常用“AC”或者“~”表示;直流输出端通常以“+”、“-”符号表示。
贴片二极管由于外形多种多样,其极性也有多种标注方法:在有引线的贴片二极管中,管体有白色色环的一端为负极;在有引线而无色环的贴片二极管中,引线较长的一端为正极;在无引线的贴片二极管中,表面有色带或者有缺口的一端为负极。
六、二极管的检测
将数字万用表置在二极管挡,然后将二极管的负极与数字万用表的黑表笔相接,正极与红笔相接,此时即可测出二极管正向压降值。
不同材料的二极管,其正向压降值不同:硅二极管为0.55~0.7V,锗二极管为0.15~0.3V。
若显示屏显示“0000”,说明管子已短路;若显示“0L”或者“过载”,说明二极管内部开路或处于反向状态,此时可对调表笔再测。
