电磁式电压互感器的空载试验
电压互感器检验说明书
电压互感器:(Potential Transformer 简称PT,Voltage Transformer简称VT)和变压器类似,是用来变换电压的仪器。
但变压器变换电压的目的是方便输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小,一般都只有几伏安、几十伏安,最大也不超过一千伏安。
基本结构:电压互感器的基本结构和变压器很相似,它也有两个绕组,一个叫一次绕组,一个叫二次绕组。
两个绕组都装在或绕在铁芯上。
两个绕组之间以及绕组与铁芯之间都有绝缘,使两个绕组之间以及绕组与铁芯之间都有电气隔离。
电压互感器在运行时,一次绕组N1并联接在线路上,二次绕组N2并联接仪表或继电器。
因此在测量高压线路上的电压时,尽管一次电压很高,但二次却是低压的,可以确保操作人员和仪表的安全。
工作原理:其工作原理与变压器相同,基本结构也是铁芯和原、副绕组。
特点是容量很小且比较恒定,正常运行时接近于空载状态。
电压互感器本身的阻抗很小,一旦副边发生短路,电流将急剧增长而烧毁线圈。
为此,电压互感器的原边接有熔断器,副边可靠接地,以免原、副边绝缘损毁时,副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构,其原边电压为被测电压(如电力系统的线电压),可以单相使用,也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的,以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈,称三线圈电压互感器。
三相的第三线圈接成开口三角形,开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时,电力系统的三相电压对称,第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时,中性点出现位移,开口三角的端子间就会出现零序电压使继电器动作,从而对电力系统起保护作用。
高级技师-电气试验工理论复习题
⾼级技师-电⽓试验⼯理论复习题《电⽓试验⼯》⾼级技师⼀、选择题(请将正确答案的代号填⼊括号内,每题1分,共48题)1. ⼀个线性电感元件的感抗决定于()。
(A)电路电压; (B)电路电流; (C)⾃感系数; (D)⾃感系数和频率。
答案:D2. 三相变压器的零序电抗⼤⼩与()有关。
(A)其正序电抗⼤⼩; (B)其负序电抗⼤⼩; (C)变压器导线截⾯⼤⼩; (D)变压器绕组联结⽅式及铁⼼结构。
答案:D3. 300MW及以上发电机接地故障电流允许值是()。
(A) 10A; (B) 3A; (C) 2A; (D) 1A。
答案:D4. 氧化锌避雷器进⾏⼯频参考电压测量时,是以⼀定的()为参考电流。
(A)阻性电流有效值; (B)阻性电流峰值; (C)全电流有效值; (D)全电流峰值。
答案:B5. 对220/110/10kV三绕组分级绝缘变压器进⾏空载冲击合闸试验时,变压器必须()。
(A) 220、110kV侧中性点均接地; (B) 110kV侧中性点接地; (C) 220kV侧中性点接地;(D)中性点与地绝缘。
答案:A6. ⼤⽓过电压作⽤于中性点直接接地的变压器绕组时,对变压器绕组的()危害最严重。
(A)主绝缘; (B)末端匝间绝缘; (C)⾸端匝间绝缘; (D)⾸端主绝缘。
答案:C7. 国产600MW机组冷却⽅式是()。
(A)空冷; (B)双⽔内冷; (C)⽔氢氢; (D)⽔⽔氢。
答案:C8. 造成变压器油流带电最主要的因素是()。
(A)油流速度; (B)油路导向; (C)油品质量; (D)油的温度。
答案:A9. 标准雷电冲击电压波是指()。
(A)波头时间T1=1.2µs,半峰值时间T2=50µs; (B)波头时间T1=250µs,半峰值时间T2=2500µs; (C)波头时间T1=1.5µs,半峰值时间T2=50µs; (D)波头时间T1=250µs,半峰值时间T2=250µs。

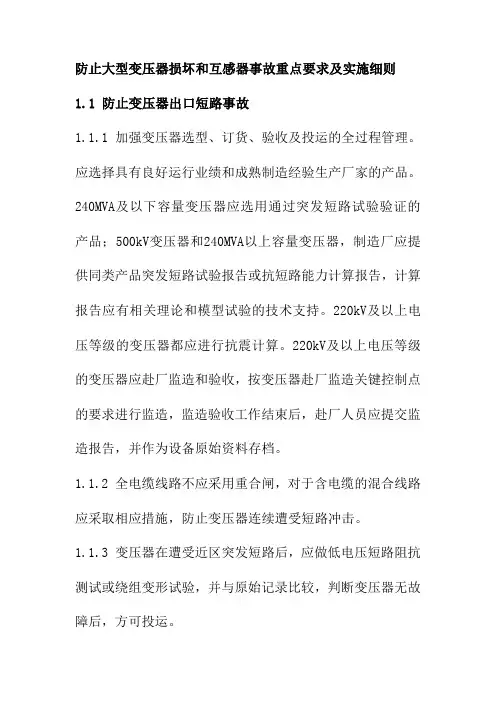

防止大型变压器损坏和互感器事故重点要求及实施细则
防止大型变压器损坏和互感器事故重点要求及实施细则1.1 防止变压器出口短路事故1.1.1 加强变压器选型、订货、验收及投运的全过程管理。
应选择具有良好运行业绩和成熟制造经验生产厂家的产品。
240MVA及以下容量变压器应选用通过突发短路试验验证的产品;500kV变压器和240MVA以上容量变压器,制造厂应提供同类产品突发短路试验报告或抗短路能力计算报告,计算报告应有相关理论和模型试验的技术支持。
220kV及以上电压等级的变压器都应进行抗震计算。
220kV及以上电压等级的变压器应赴厂监造和验收,按变压器赴厂监造关键控制点的要求进行监造,监造验收工作结束后,赴厂人员应提交监造报告,并作为设备原始资料存档。
1.1.2 全电缆线路不应采用重合闸,对于含电缆的混合线路应采取相应措施,防止变压器连续遭受短路冲击。
1.1.3 变压器在遭受近区突发短路后,应做低电压短路阻抗测试或绕组变形试验,并与原始记录比较,判断变压器无故障后,方可投运。
1.2 防止变压器绝缘事故1.2.1 工厂试验时应将供货的套管安装在变压器上进行试验;所有附件在出厂时均应按实际使用方式经过整体预装。
1.2.2 出厂局部放电试验测量电压为1.5Um/√3时,220kV及以上电压等级变压器高、中压端的局部放电量不大于100pC。
110kV(66kV)电压等级变压器高压侧的局部放电量不大于100pC。
330kV及以上电压等级强迫油循环变压器应在油泵全部开启时(除备用油泵)进行局部放电试验。
1.2.3 生产厂家首次设计、新型号或有运行特殊要求的220kV及以上电压等级变压器在首批次生产系列中应进行例行试验、型式试验和特殊试验(承受短路能力的试验视实际情况而定)。
1.2.4 500kV及以上并联电抗器的中性点电抗器出厂试验应进行短时感应耐压试验。
1.2.5 新安装和大修后的变压器应严格按照有关标准或厂家规定进行抽真空、真空注油和热油循环,真空度、抽真空时间、注油速度及热油循环时间、温度均应达到要求。
变压器、互感器设备反事故技术措施
变压器、互感器反事故技术措施目录1. 总则2. 防止水及空气进入变压器技术措施3. 防止异物进入变压器技术措施4. 防止变压器绝缘损伤技术措施5. 防止变压器线圈温度过高,绝缘劣化或烧损技术措施6. 防止过电压击穿事故7. 防止工作电压下的击穿事故技术措施8. 防止保护装置误动/拒动技术措施9. 预防铁芯多点接地和短路故障技术措施10. 预防套管事故技术措施11. 预防引线事故技术措施12. 防止分接开关事故技术措施13. 预防绝缘油劣化技术措施14. 预防变压器短路损坏事故技术措施15. 防止变压器火灾事故技术措施16. 防止互感损坏事故技术措施17. 防止大型变压器损坏和互感器爆炸事故技术措施1、总则(1)为提高电站变压器、互感器设备(以下简称开关设备)的运行可靠性,根据事故分析和各地区、各部门的经验,提出以下反事故技术措施,电站各有关设计、基建、安装、运行、检修和试验人员均应认真执行。
各运行单位亦应结合电厂具体情况和经验,制订适合变压器、互感器设备的补充反事故技术措施。
(2) 为保证变压器、互感器安全运行,必须建立和健全专业管理体系,加强开关设备专业的技术管理工作,各单位均应认真贯彻和执行电力公司颁布的《变压器、互感器设备管理规定》和《变压器、互感器设备质量监督管理办法》的各项条款。
(3) 电厂各级部门要加强对开关设备安装、运行、检修或试验人员的技术培训工作,使之熟悉和掌握所辖围开关设备结构性能及安装、运行、检修和试验的技术要求。
2、防止水及空气进入变压器(1) 变压器在运行中应防止进水受潮,套管顶部将军帽,储油柜顶部,套管升高坐及其连管等处必须良好密封。
必要时应进行检漏实验,如已发现绝缘受潮,应及时采取相应措施。
(2) 对大修后的变压器应按制定说明书进行真空处理和注油,其真空度抽真空时间,进油速度等均应达到要求。
(3) 从储油柜补油或带电滤油时,应先将储油柜的积水放尽,不得从变压器下部进油,防止水分。

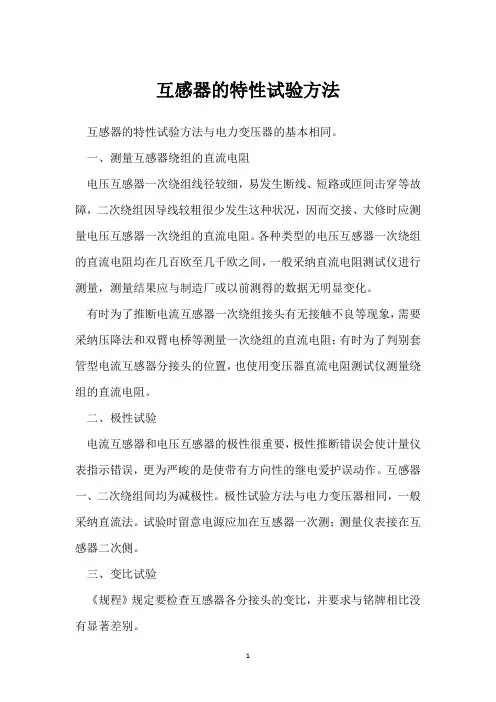

互感器的特性试验方法
互感器的特性试验方法互感器的特性试验方法与电力变压器的基本相同。
一、测量互感器绕组的直流电阻电压互感器一次绕组线径较细,易发生断线、短路或匝间击穿等故障,二次绕组因导线较粗很少发生这种状况,因而交接、大修时应测量电压互感器一次绕组的直流电阻。
各种类型的电压互感器一次绕组的直流电阻均在几百欧至几千欧之间,一般采纳直流电阻测试仪进行测量,测量结果应与制造厂或以前测得的数据无明显变化。
有时为了推断电流互感器一次绕组接头有无接触不良等现象,需要采纳压降法和双臂电桥等测量一次绕组的直流电阻;有时为了判别套管型电流互感器分接头的位置,也使用变压器直流电阻测试仪测量绕组的直流电阻。
二、极性试验电流互感器和电压互感器的极性很重要,极性推断错误会使计量仪表指示错误,更为严峻的是使带有方向性的继电爱护误动作。
互感器一、二次绕组间均为减极性。
极性试验方法与电力变压器相同,一般采纳直流法。
试验时留意电源应加在互感器一次测;测量仪表接在互感器二次侧。
三、变比试验《规程》规定要检查互感器各分接头的变比,并要求与铭牌相比没有显著差别。
1.电流互感器变比的检查检查电流互感器的变比,采纳与标注电流互感器相比较的方法。
其试验接线如图1-1所示。
图1-1 电流互感器变比检查试验接线图T1—单相调压器;T2—升流器;TAN—标准电流互感器;TAX—被试电流互感器试验时,将被试电流互感器与标准电流互感器一次测串联,二次侧各接一只0.5级电流表,用调压器和升流器供应一次侧一合适电流,当电流升至互感器的额定电流值时(或在30%~70%额定电流范围内多选几点),同时记录两只电流表的读数,则被试电流互感器的实际变比为:K=KNIN/I变比误差为△K=[(K-KxN)/KxN]×100%以上式中KN、IN——标准电流互感器的变比和二次电流值;K、I——被试电流互感器的变比和二次电流值;KxN——被试电流互感器的额定变比。
试验时应留意,应将非被试电流互感器二次绕组短路,严防开路;应尽量选择使标准电流互感器与被试电流互感器变比相同,假如变比正确的话,其二次绕组电流表读数也应相同。
2014年岗位培训应知考核标准及题库(电气试验)
《国家电网公司十八项电网重大反 1 事故措施》(修订版)【国家电网
生〔2012〕371号】 《国家电网公司十八项电网重大反 0 事故措施》(修订版)【国家电网 生〔2012〕371号】 《国家电网公司十八项电网重大反 0 事故措施》(修订版)【国家电网 生〔2012〕371号】 《国家电网公司十八项电网重大反 1 事故措施》(修订版)【国家电网 生〔2012〕371号】 《国家电网公司十八项电网重大反 0 事故措施》(修订版)【国家电网 生〔2012〕371号】 《国家电网公司十八项电网重大反 0 事故措施》(修订版)【国家电网 生〔2012〕371号】 《国家电网公司十八项电网重大反 1 事故措施》(修订版)【国家电网 生〔2012〕371号】 《国家电网公司十八项电网重大反 1 事故措施》(修订版)【国家电网 生〔2012〕371号】
A
互感器气体微水量变化趋势。
SF6 气体微水量
根据《国家电网公司十八项电网重大反事故措施》
16
(修订版)规定,电容器组不平衡电流应进行实测, 且测量值应不大于电容器组不平衡电流告警定值的
B
10%
()
根据《国家电网公司十八项电网重大反事故措施》
17
(修订版)规定,110kV(66kV)~500kV 互感器在 出厂试验时,局部放电试验的测量时间延长到(
工厂试验时应将供货的套管安装在变压器上进行试
13 验;所有附件在出厂时均应按实际使用方式经过整
体预装。
运行部门应加强电缆线路负荷和温度的检(监)
14
测,防止过负荷运行,多条并联的电缆应分别进行 测量。巡视过程中应检测电缆附件、接地系统等的
关键接点的温度。
15
用于并联电容器装置的12kV真空断路器合闸弹跳时 间应小于10ms。
职业技能试卷 — 电气试验(第110套)
一、选择题(共 30 题,每题 1.0 分):【1】UOkV油浸式电力变压器大修后整体密封检查试验时,应施加压力及持续时间是()。
A.0.35MPa/48hB.0.035MPa/24hC.0.01MPa/12hD.0.05MPa/8h【2】绝缘电阻表输出的电压是()电压。
A.直流B.正弦交流C.脉动的直流D.非正弦交流【3】在直流电压作用下的介质损耗是()引起的损耗。
A.电导B.离子极化C.电子极化D.夹层式极化【4】如需要对导线的接头进行连接质量检查,可采用()试验方法。
A.绝缘电阻B.直流电阻C.交流耐压D.直流耐压【5】户外少油断路器的油箱,大多为()油箱。
A.环氧树脂B.瓷质C.金属D.硅橡胶【6】若测量一台110kV油浸式电流互感器主绝缘介损为0.75%,绝缘电阻为10000MΩ,末屏对地的绝缘电阻为120MΩ,末屏介损为2.5%,该设备()。
A.可以继续运行,主绝缘良好,且介损值在规程规定值以内B.可以继续运行,缩短试验周期C.可以继续运行,运行中末屏接地,末屏对地的绝缘电阻测量结果仅做参考D.不可以继续运行,测量值超出规程规定值【7】半导体的电导率随温度升高而()。
A.按一定规律增大B.呈线性减小C.按指数规律减小D.不变化【8】大型同步发电机和电力变压器绕组绝缘受潮后,其极化指数()。
A.变大B.变小C.不变D.不稳定【9】“千瓦?小时”是()的计量单位。
A.有功功率B.无功功率C.视在功率D.电能【10】下列描述电容器主要物理特性的各项中,()项是错误的。
A.电容器能储存磁场能量B.电容器能储存电场能量C.电容器两端电压不能突变D.电容在直流电路中相当于断路,但在交流电路中,则有交流容性电流通过【11】非正弦交流电的有效值等于()。
A.各次谐波有效值之和的平均值B.各次谐波有效值平方和的平方根C.各次谐波有效值之和的平方根D.—个周期内的平均值乘以1.11【12】超高压断路器断口并联电阻是为了()。
电压互感器的试验02
电压互感器的试验1、电压互感器的原理电压互感器是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V 的变换设备。
1.1电磁式电压互感器电磁式电压互感器的工作原理和变压器相同。
它的特点:1)容量很小,类似一台小容量变压器,但结构上要求有较高的安全系数;2)电压互感器二次绕组所接仪表的电流线圈阻抗很大,正常情况下,电压互感器在近于空载的状态下运行。
1.2电容式电压互感器随着电力系统输电电压的增高,电磁式电压互感器的体积越来越大,成本随之增高,普遍采用电容式电压互感器。
电容式电压互感器的工作原理电容式电压互感器实质上是一个电容分压器,在被测装置的相和地之间接有电容C1和C2,按反比分压,C2上的电压为121112KU C C C U U C =+=电容式电压互感器原理接线图1.3电压互感器运行参数额定变比:电压互感器一、二次绕组电压之比称为电压互感器的额定互感比。
式中 ——等于电网的额定电压,kV ;——额定电压为100V 。
电压互感器误差:1)电压误差为二次电压的测量值U2与额定互感比Ku 的乘积与实际一次电压U1之差,以百分数表示;2)相位差为旋转180︒的二次电压相量-U2与一次电压相量U1之间的夹角δu ,并规定U2超前于U1时相位差为正,反之为负。
电压互感器的误差与二次负载、功率因数和一次电压等运行参数有关。
电容式电压互感器的误差是由空载电流、负载电流以及阻尼器的电流流经互感器绕组产生压降而引起的,其误差由空载误差f0、δ0,负载误差fz 、δz 和阻尼器负载电流产生的误差fd 、δd 等几部分组成,即21N N u U U K =1N U 2N U %100112⨯-=U U U K f u u d z u f f f f ++=0dz u δδδδ++=0电容式电压互感器的误差除受一次电压、二次负荷和功率因数的影响外,还与电源频率有关。
电容式电压互感用于110~500kV中性点直接接地系统。
35KV电压互感器试验报告模板
委托单位:***变电站 设备编号:试验类型:预防性试验试验依据:DL/T 596-1996
试验日期
天气
温度
湿度
PT
铭牌
产品型号
额定电压
生产厂家
制造年月
一、绝缘电阻及直流电阻
试验仪器:ZC11D-5型兆欧表QJ24型单臂电桥 QJ57型双臂电桥
试验部位பைடு நூலகம்
绝缘电阻(MΩ)
直流电阻(Ω)
A
B
C
A
B
C
AX
a1x1
a2x2
adxd
二、介质损耗及电容量
试验仪器:ZC11D-5型兆欧表 GWS-1型光导微机介质损耗仪
相别
试验电压(KV)
介质损耗(tgδ%)
电容量Cx(pF)
A
B
C
三、空载电流及励磁特性试验
试验仪器:
相别
电流(A)
V
V
V
V
V
耐压前额定电压下
耐压后额定电压下
A
B
C
四、交流耐压试验
试验仪器:
A、B、C三相150HZ倍频感应耐压KV,耐压时间S,通过
结论:
试验负责人: 试验员:
电压互感器二次回路电压降试验
电压互感器二次回路电压降试验
电压互感器二次回路电压降试验是对电压互感器的二次回路进行电压降测试,以验证二次回路的电压降是否符合规定的要求。
该试验通常分为两部分进行:
1. 空载试验:施加额定一次电压的一定比例至电压互感器的一次侧,记录二次侧的电压降,并计算电压互感器的一次-二次
侧变比。
2. 负载试验:在一定负载情况下,施加额定一次电压的一定比例至电压互感器的一次侧,记录二次侧的电压降,并计算电压互感器的二次侧电压调整。
试验过程中需要注意以下事项:
1. 使用标准稳压电源或电压源作为电源,保证输入电压的稳定性和精度。
2. 使用电压表测量二次回路的电压降,保证测量精度和准确性。
3. 根据电压互感器的额定规范,确定试验中的电压比例和负载情况。
4. 针对不同型号和参数的电压互感器,可以根据需要进行多次试验,以获得准确的测试结果。
5. 在试验过程中,要注意安全措施,避免电源和回路短路,防止触电和短路等危险发生。
通过以上步骤进行电压互感器二次回路电压降试验,可以验证电压互感器是否满足设计要求,并评估其性能和可靠性。
测量电压互感器的空载电流试验工艺
测量电压互感器的空载电流试验工艺一>试验准备.人员组织表11.仪表、设备及材料配置表21.试验流程图.试验接线图图1电压互感器空载电流测试接线图三、试验步骤1.试验准备该项试验应在被试物安装就位后进行,试验准备按表1、表2进行。
2.选择仪器根据试验要求,按表2选择仪器。
3.仪器检查由于仪器设备到达现场,经过长途运输和装卸,所以试验前必须对仪器作必要的检查工作。
首先检查外观应完好无损,然后作通电检查,调压器输出应平滑线性。
4.接线首先将二次电缆与PT彻底断开,试验时按图1接线,接线后由另一人检查。
5.测试(1)由于试验时,一次测将产生高压,所以应设置安全围栏;(2)试验接线完毕后,经工作负责人确认无误后方可生压。
(3)读数以电压为准。
对于二次额定电压为100V的电压互感器,电压为100V 时读取空载电流值。
6.记录测试时应作详细记录。
记录内容包括:仪器型号、编号、被试设备铭牌、测试数据。
记录使用墨水笔,字迹要清晰。
记录本采用专门的原始记录本。
记录测试数据时应复述,操作人确认后方可记录。
7.测试完毕(1)如被试设备不作其他工程测试,应准确恢复撤除的所有外部连线,并经工作负责人确认。
(2)测试完毕后,工作负责人应对原始记录进行审核,内容包括:记录内容是否漏项、测试数据有效数字、单位是否正确、记录人、试验人签字是否完整,检查无误后,审核人应签字。
8.填写报告测试完毕后,应及时填写试验报告。
试验报告应用计算机打印,应妥善保管磁盘。
试验报告应由技术负责人签发。
并保存试验报告发放记录。
四、试验标准测试完毕后,应立即与试验标准比拟,不合格应查找原因或重测,仍不合格应根据其他工程试验结果综合判断,确认设备性能有问题应填写《通知单》。
1.测量1000V以上电压互感器的空载电流。
2.应在互感器铭牌额定电压下测量电流。
空载电流与同批产品的测得值或出厂数值比拟,应无明显差异。
3.电容式电压互感器的中间电压变压器与分压电容器在内部连接时可不进行此项试验。
电压互感器试验方法
电压互感器试验方法一.测量绝缘电阻《电气设备预防性试验规程》未对电压互感器的绝缘电阻标准做规定. 測量方法与变压器类似1.工具选择一次绕组:2500V兆欧表二次绕组:1000V兆欧表或2500Y兆欧表2.步骤(1)断开互感器外侧电源:(2)用放电棒分別对一次侧和二次侧接地充分放电;(3)擦拭变压器瓷瓶;(4)摇测高压侧对地绝缘电阻①所有二次侧短接,并接地;②拆开一次侧中性点接地端;③短接一次侧,并对地遥测绝缘值:④记录数据。
⑤用放电棒分别对一次侧和二次侧接地充分放电;(5)用放电棒分別对ABC接地充分放电;(6)摇测低压侧对地绝缘电阻(一般有星形和开口三角)①短接一次侧,并接地;②拆开二次侧中性点接地端;③短接二次侧,并对地遥测绝缘值:④记录数拯。
⑤用放电棒分别对一次侧和二次侧接地充分放电;(7)用放电棒分別对二次侧接地充分放电;(8)摇测高压对低压绝缘电阻①拆开一次侧中性点接地端;②拆开二次侧中性点接地端;③分別短接一次和二次侧,并遥测髙压对低压间的绝缘值;④记录数据。
⑤用放电棒分别对一次侧和二次侧接地充分放电:22OV(9)摇测低压对低压绝缘电阻① 拆开二次侧中性点接地端;② 分别短接星形二次侧和开口△二次侧: ③ 一次侧短接,并接地: ④ 遥测低压对低压间的绝缘值 ⑤ 记录数据。
⑥ 用放电棒分别对一次侧和二次侧接地充分放电;二. 测量宜流电阻1. 电流、电压表法2. 平衡电桥法(电桥用法见《进网作业电工培训教材》P319⑴单臂电桥法:1〜10'Q⑵双臂电桥法:1〜10 'Q 及以下2.3. 注意事项⑴测量仪表的准确度20.5级; ⑵连接导线接面积足够,尽虽短:⑶测量直流电阻时,其它非被测相绕组均短路接地。
4. 测量结果的判断(电桥用法见《进网作业电工培训教材》P364测疑的相间差与制造厂或以前相应部位测虽:的相间差比较无显著差别。
三. 测量介质损失tan § (有关内容见《进网作业电工培训教材》P346) 只对35KV 及以上互感器的一次绕组连同套管,测Stan 81. 工具选择QS1型或QS2型高压交流平衡电桥,又称为“西林电桥”。
电气试验工专业技能考试题(含参考答案)
电气试验工专业技能考试题(含参考答案)一、单选题(共60题,每题1分,共60分)1、橡塑电缆一般采用()作耐压试验。
A、脉冲电流B、大电流C、交流D、直流正确答案:C2、若需退出重瓦斯保护,应预先制定安全措施,并经()批准,限期恢复。
A、主任B、局长C、总工程师D、副总正确答案:C3、对220KV、110KV、35KV三绕组分级绝缘变压器进行空载冲击合闸试验时,其中性点必须()。
A、与地绝缘B、在220KV侧接地C、在110KV侧接地D、在220KV、110KV均接地正确答案:D4、采用高值电阻和直流电流表串联的方法来测量直流高电压时,所用仪表应是()。
A、0.5级电动式仪表B、0.5级磁电式仪表C、0.5级静电式仪表D、0.5级电磁式仪表正确答案:B5、测量1000V及以下配电装置和电力布线的绝缘电阻,宜采用()绝缘电阻表。
A、250VB、5000VC、1000VD、2500V正确答案:C6、如果试品直流泄漏电流增大,那么()。
A、试品绝缘性能不变化B、试品绝缘性能变差C、试品绝缘电阻也越大D、试品耐压水平能力提高正确答案:B7、非破坏性试验是在较低电压下或其它不会损伤绝缘的办法来测量绝缘的某些特性及其变化情况,测试量与绝缘耐电强度之间()的定量关系。
A、没有确切B、成正比C、呈线性D、有确切正确答案:A8、新安装GIS设备进行交流耐压试验时,应先进行()。
A、直流耐压试验B、开关回路电阻测量C、噪声测量D、老练试验正确答案:D9、干式空芯电抗器出厂应进行匝间耐压试验,当设备()时,具备条件时应进行匝间耐压试验。
A、故障B、交接;C、停运;D、检修;正确答案:B10、当变压器带有一段电缆时,使用截流水平相同的断路器切除空载变压器产生的过电压会()。
A、持续时间短B、变大C、变小D、持续时间长正确答案:C11、GIS、SF6断路器设备内部的绝缘操作杆、盆式绝缘子、支撑绝缘子等部件必须经过局部放电试验方可装配,要求在试验电压下单个绝缘件的局部放电量不大于()。
