2021年欧姆定律计算专题训练

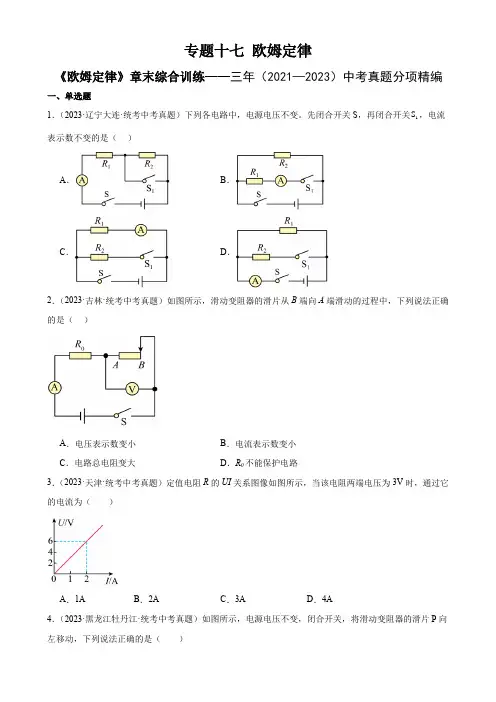

专题17欧姆定律《欧姆定律》章末综合训练(学生版)
专题十七欧姆定律《欧姆定律》章末综合训练——三年（2021—2023）中考真题分项精编一、单选题S，电流1．（2023·辽宁大连·统考中考真题）下列各电路中，电源电压不变。
先闭合开关S，再闭合开关1表示数不变的是（）A．B．C．D．2．（2023·吉林·统考中考真题）如图所示，滑动变阻器的滑片从B端向A端滑动的过程中，下列说法正确的是（）A．电压表示数变小B．电流表示数变小C．电路总电阻变大D．R0不能保护电路3．（2023·天津·统考中考真题）定值电阻R的UI关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为（）A．1A B．2A C．3A D．4A4．（2023·黑龙江牡丹江·统考中考真题）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表示数变小B．电压表示数变大C．小灯泡变亮D．滑动变阻器阻值变大5．（2023·辽宁抚顺·统考中考真题）如图所示的电路，闭合开关，将滑动变阻器的滑片从中点向左滑动。
下列说法正确的是（）A．电流表A1的示数变大B．电压表V的示数变大C．电流表A1与电流表A2示数的差不变D．电压表V与电流表A2示数的比值变小6．（2023·湖南常德·统考中考真题）图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，已知甲的最大阻值比乙的最大阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动。
且移动时始终保持两滑片之间的距离不变。
下列说法中正确的是（）A．向左移动时，电流表示数变小B．无论向左还是向右移动，电流表示数都变小C．滑片位于滑动变阻器中点时，电流表的示数最小D．滑片移动到滑动变阻器最右端时，电流表的示数最小7．（2023·湖北鄂州·统考中考真题）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图像如图乙所示。
2021年人教版中考物理专题训练：欧姆定律(含答案)
2021中考物理专题训练：欧姆定律一、选择题1. 如图是握力计的原理图．其中弹簧上端和滑动变阻器的滑片P固定在一起，AB是可以自由拉伸的导线，R0是保护电阻，电流表的示数可以显示握力的大小．闭合开关，当握力F增加时，电流表的示数将()A. 变小B. 变大C. 不变D. 无法确定2. 已知甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线，现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为()A. 0.5 A12 VB. 1.5 A12 VC. 1.5 A8 VD. 0.5 A8 V3. 在“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了二者的U－I关系图象，如图甲、乙所示。
对于图象的分析，以下说法错误的是()A．由图甲可知，定值电阻的阻值为1 ΩB．由图甲可知，定值电阻阻值不随其两端的电压和通过它的电流而改变C．由图乙可知，小灯泡的电阻随灯丝温度的升高而增大D．为了减小误差，应该用多次测量求平均值的方法计算小灯泡的电阻4. 如图①所示是电阻甲和乙的I－U图像，下列说法正确的是()A. 电阻乙为定值电阻B. 当电阻甲两端电压为2 V时，R甲＝0.4 ΩC. 如图②所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 ΩD. 如图③所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A5. 如所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是()A.通过滑动变阻器的电流变小B.电路中的总电流不变C.电流表和电压表的示数都逐渐变大D.电压表示数与电流表示数的比值不变6. 如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为()A．4∶1 B．1∶4 C．5∶1 D．1∶57. 如图所示是小灯泡L和电阻R的I-U关系图像。

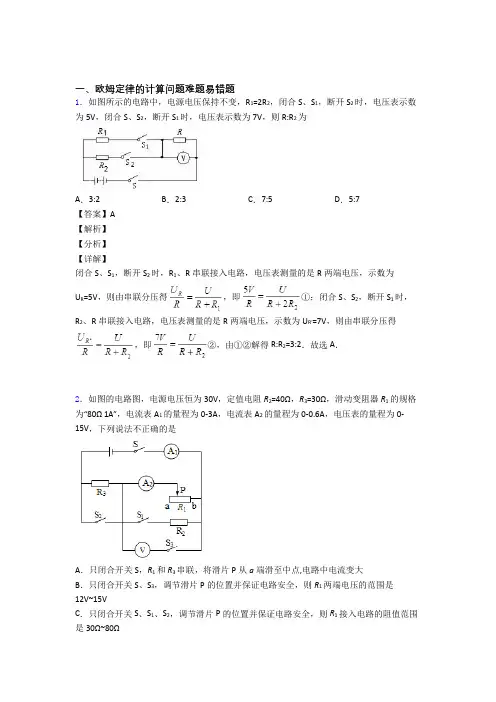

2020-2021物理欧姆定律的计算的专项培优练习题(含答案)附答案
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．如图的电路图，电源电压恒为30V，定值电阻R2=40Ω，R3=30Ω，滑动变阻器R1的规格为“80Ω 1A”，电流表A1的量程为0-3A，电流表A2的量程为0-0.6A，电压表的量程为0-15V，下列说法不正确的是A．只闭合开关S，R1和R3串联，将滑片P从a端滑至中点,电路中电流变大B．只闭合开关S、S3，调节滑片P的位置并保证电路安全，则R1两端电压的范围是12V~15VC．只闭合开关S、S1、S2，调节滑片P的位置并保证电路安全，则R1接入电路的阻值范围是30Ω~80ΩD．只闭合开关S、S1、S2，调节滑片P在R1的a端，此时电流表A1的示数为1.125A 【答案】C【解析】【分析】【详解】A．只闭合开关S，R1和R3串联，将滑片P从a端滑至中点，变阻器连入电路的电阻变小，总电阻变小，由I=UR可知电路中电流变大，故A正确，不符合题意；B．只闭合开关S、S3，R1和R3串联，电压表测量R1两端的电压，电流表A1和A2测量电路中的电流，电流表A1的量程为0-3A，电流表A2的量程为0-0.6A，滑动变阻器R1的规格为“80Ω1A”，由串联电路电流的规律可知通过电路的最大电流为0.6A，R3两端的电压U3=IR3=0.6A×30Ω=18V，R1两端的最小电压U1最小=U- U3=30V-18V=12V，电压表的量程为0-15V，电压表的示数最大值为15V，R1两端的电压为U1=30V-15V=15V，变阻器两端的电压和R1两端的电压相等，由串联分压可知，变阻器连入电路的阻值等于R1的阻值为30Ω，滑动变阻器R1的规格为“80Ω1A”，变阻器连入电路的阻值小于最大阻值，所以电压表的最大示数是15V，R1两端电压的范围是12V~15V，故B正确，不符合题意；C．只闭合开关S、S1、S2，R3被短路，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过变阻器的电流，并联电路中各个支路的电压相等，通过R2的电流I2=230V 40ΩUR==0.75A，电流表A2的量程为0-0.6A，如果通过变阻器的最大电流为0.6A，总电流为0.75A+0.6A=1.35A＜3A，所以通过变阻器的最大电流为0.6A，并联电路中各个支路的电压相等，R1接入电路的最小值R1最小=130V =0.6AUI最大=50Ω，滑动变阻器R1的规格为“80Ω1A”，R1最大阻值是80Ω，R1接入电路的阻值范围是50Ω~80Ω，故C错误，符合题意；D．只闭合开关S、S1、S2，R3被短路，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过变阻器的电流，滑片P在R1的a端，变阻器连入电路的阻值最大，电流表A1的示数I1=1230V30V+80Ω40ΩU UR R+==0.375A+0.75A=1.125A，故D正确，不符合题意．3．小宇按照图甲所示的电路进行实验，R0是定值电阻，R是滑动变阻器。
2020-2021中考物理欧姆定律的计算综合练习题含答案解析
一、欧姆定律的计算问题难题易错题1．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时，电路为R0的简单电路，电路中的电流I a=0.6A，由I=可得，电源的电压：U=I a R0=0.6A×R0，滑片在b端时，R与R0串联，电路中的电流I b=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I b（R+R0）=0.15A×（15Ω+R0），因电源的电压不变，所以，0.6A×R0=0.15A×（15Ω+R0），解得：R0=5Ω，A错误；则电源电压U=I a R0=0.6A×5Ω=3V，所以，不称量重物时R0两端的电压为3V，B错误；当滑片在a端时，电阻R0消耗的电功率最大，则P最大=I a2R0=（0.6A）2×5Ω=1.8W，在b端时，电阻R0消耗的电功率最小，则P最小=I b2R0=（0.15A）2×5Ω=0.1125W，所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，C正确；当电路中的电流为O.3A处时，电路中的总电阻：R 总===10Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的阻值：R′=R总﹣R0=10Ω﹣5Ω=5Ω，由题意可知，此时弹簧的压缩量：L=×5Ω=2cm，由图象可知，此时弹簧所受压力为20N，即G=F=20N，由G=mg可得，物体的质量：m===2kg，故D错误．故选C．2．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器R的阻值变化范围为0~12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光。
2020-2021培优欧姆定律的计算辅导专题训练含答案
一、欧姆定律的计算问题难题易错题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D【解析】【详解】 R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25UU A R R +=……………….① 120.412U U A R R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．2．如图所示的电路，电源电压恒为4.5 V ，电流表的量程为0～0.6 A ，电压表的量程为0～3 V ，定值电阻R ＝5 Ω，滑动变阻器的最大阻值为50 Ω．闭合开关S ，移动滑片P 的过程中，下列说法正确的是( )A ．电压表的示数变化范围是0~3VB ．电压表与电流表示数的比值不变C ．滑动变阻器允许的调节范围是2.5～10ΩD ．电流表的示数变化范围是0～0.3 A【答案】C【解析】【分析】由电路图可知，定值电阻R 与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表(1)根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化；(2)根据欧姆定律结合滑动变阻器的阻值确定电压表与电流表的示数比值的变化；(3)当电流表的示数最大时，滑动变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，再根据串联电路的电阻特点和欧姆定律求出滑动变阻器接入电路中的最小阻值和两端的最小电压；当电压表的示数最大时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R 两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出滑动变阻器接入电路中的电阻，然后得出答案．【详解】由电路图可知，定值电阻R 与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；B ．由U R I=可知，电压表与电流表的示数比值等于滑动变阻器接入电路中电阻，则滑片移动时，滑动变阻器接入电路中的电阻发生变化，电压表与电流表的示数比值变化，故B 错误；ACD ．当电流表的示数max I =0.6A 时，滑动变阻器接入电路中的电阻最小，定值电阻的功率最大，此时电路中的总电阻：max 4.5V 7.5Ω0.6AU R I ===总， 因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值：min 7.5Ω5Ω 2.5ΩR R R =-=-=滑总，此时电压表的示数：min max min 0.6A 2.5Ω 1.5V U I R ==⨯=滑；当电压表的示数max U =3V 时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以R 两端的电压：R max 4.5V 3V 1.5V U U U =-=-=，因串联电路中各处的电流相等，所以电路中的电流：R min 1.5V 0.3A 5ΩU I R ===， 滑动变阻器接入电路中的最大阻值：max max min 3V 10Ω0.3A U R I ===滑， 故电压表的变化范围是1.5~3V ，电流表的变化范围是0.3∼0.6A ，滑动变阻器的阻值变化范围为2.5∼10Ω，故AD 错误、C 正确．【点睛】本题为动态电路中有关求解最值、范围的经典题，要求学生熟练掌握欧姆定律在串、并联3．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【答案】D【解析】【分析】【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23U R R =0.3A ，P =0.3U 当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2U R =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。
欧姆定律计算题专题练习(整理)
欧姆定律计算题专题练习一、串联电路1．（8分）如图所示，电阻R 1为6Ω，将它与R 2串联后接到8V 的电源上，已知R 2两端的电压是2V ．请求出：（1）流过的电流I 1；（1A ） （2）R 2的阻值；（2Ω）（3）电路的总电阻．（8Ω）2．如图所示，电阻R 1=12Ω。
开关S A 断开时，通过的电流为0.3A ；电键S A 闭合时，电流表的示数为0.5A 。
问：电源电压为多大？电阻R 2的阻值为多大？ （6V ，8Ω）3.如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24A ，电压表读数为7.2V ，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
（9.6V ，0.192A ，5.76V ）4. 在如图所示的电路中，电源电压为6V 且不变。
电阻R 1的阻值为10Ω，滑动2题图3题图变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。
闭开关S，电流表示数为0.2A。
求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表为2V，则此时滑动变阻器接入的电阻值是多少？(2V,20Ω,20Ω)）5.一个小灯泡，正常工作时电压是3V，电阻是0.5Ω，但是手边只有9V的电源，应该给它串联一个多少欧姆的电阻才能接入电源？（1Ω）二、并联电路6.两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流（30Ω,1.2A，0.4A，1.6A）4题图7．（8分）（2007•兰州）如图所示的电路中，R1=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：（1）电阻R2的阻值；（2）电源电压；（3）通过R2的电流．（30Ω,6V,0.2A）8.如图所示电路,当S断开时，电源电压为6V,电流表的示数为1A;S闭合时，电流表的读数为1.5A,求：⑴ R1的阻值；⑵ R2的阻值。
2021年高考物理专题复习：部分电路的欧姆定律
2021年高考物理专题复习：部分电路的欧姆定律一、单选题1．在串联电路中（ ）A ．各处的电压一定是相等的B ．各处电流一定是相等的C ．每个电阻一定是相等的D ．每个电阻消耗的电功率一定相等的 2．如图所示1是导体R 1的电阻，2是导体R 2的电阻，那么下面正确的是（ ）A ．R 1：R 2＝1：3B ．R 1：R 2＝3：1C ．R 1和R 2串联后再接上电源，那么通过R 1与R 2电流的比例I 1：I 2＝1：3D ．R 1和R 2并联后再接上电源，那么通过R 1与R 2电流的比例I 1：I 2＝1：13．20Ω和30Ω的两个电阻并联后，两端并联一条导线，那么这个电路的总阻值为（ ） A ．12ΩB ．10ΩC ．0D ．50Ω4．如图所示，121000ΩR R ==，两电阻串联接在6V 电源两端，现用一个内阻为1000Ω的电压表接在1R 两端，则电压表的示数为（ ）A ．2VB ．3VC ．4VD ．6V5．关于串并联电路，下列说法正确的是（ ） A ．几个电阻串联接在电路中，每个电阻所分电压相等B ．几个电阻串联接在电路中，电阻电压之比为各电阻阻值的倒数之比C ．几个电阻并联接在电路中，通过每个电阻的电流相等D ．几个电阻并联接在电路中，通过每个电阻的电流之比为各电阻阻值的倒数之比6．关于欧姆定律，下列说法正确的是（）A．由UIR=可知，通过导体的电流与导体两端电压成正比，与电阻成反比B．由URI=可知，导体电阻与导体两端电压成正比，与通过导体电流成反比C．小灯泡伏安特性图像是曲线，所以欧姆定律不适用于金属导电D．欧姆定律适用于金属导电、半导体导电、气体导电等一切情况7．如图所示的电路中，U=240V，滑动变阻器R2的最大值为400Ω，R1=200Ω。
当滑片P滑至R2的中点时，a、b两端的电压为（）A．240V B．120V C．160V D．80V8．如图所示为两电阻R1和R2的伏安特性曲线。
人教版2021-2022年九年级上学期物理《欧姆定律》计算题专题复习(带答案)
（2）滑动变阻器的最大阻值；
（3）滑片P滑到ab中点c时电流表的示数。
9．小凯利用定值电阻R1及标有“2.4V”字样小灯泡R2按左图所示电路图做实验，闭合开关前后，记录下电压表和电流表的示数如右图所示，请根据题目条件回答以下问题：
电压表示数
电流表示数
断开开关S
2.4V
0.3A
闭合开关S
（1）电源电压为多大？
（2）电阻R2的阻值为多大？
5．如图甲为湿度表的简化工作原理图，电源电压恒为6V，定值电阻R0=5Ω；R为湿敏电阻，其阻值 随环境湿度 的变化如图乙所示，电压表量程为“0~3V”；电流表量程为“0~0.6A”。闭合开关S，在保证两表安全的情况下：
（1）环境湿度增加，电流表的示数如何变化，说明理由。
20．学校食堂内普遍使用高温高压蒸气消毒柜对餐具消毒。图（甲）为自动测定消毒柜内温度的电路原理图，其中R0为定值电阻，A为温度指示计（其实质是一只量程为0.60A的电流表），Rx为热敏电阻，其阻值与温度的对应关系如图（乙）所示。
（1）若柜内温度t1为50℃时对应的电流为0.20A，柜内温度t2为75℃时对应的电流为0.40A．求电源电压U及定值电阻R0的阻值。
（2）若柜内温度t3为125℃时对应电流为0.60A，求此时热敏电阻的阻值。
答案
1．（1）3V；（2）15Ω2．（1）0.2A；（2）20Ω或2.22Ω
3．（1）10Ω；（2）5Ω；（3）3V4．（1）6V；（2）8Ω
5．（1）变大；（2）10Ω；（3）2.4V6．（1） ；（2） ；（3）
7．（1） ；（2） ；（3） 8．（1）3V；（2） ；（3）
（1）电源电压；
（2）电路允许的最高环境温度。
2020-2021中考物理欧姆定律的计算问题综合经典题
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压为4.5V ，电压表量程为“0-3V ”，电流表量程为“0-0.6A ”，滑动变阻器规格为“10Ω 1A ”，小灯泡L 标有“2.5V 1.25W ”（灯丝电阻不变），在保证小灯泡L 电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω-10Ω ③电压表示数变化范围是0-3V ④电流表示数变化范围是0.3-0.5A A ．只有①、③正确 B ．只有②、③正确 C ．只有①、④正确 D ．只有②、④正确 【答案】D 【解析】 【分析】 【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。
灯泡正常发光时的电压为2.5V ，功率为1.25W ，由P ＝UI 可得：小灯泡正常发光时的电流为：L L 1.25W 0.5A 2.5VP I U === 故①错误；当电路中的电流为0.5A 时，滑动变阻器电阻最小分得电压最小，串联电路总电压等于各分电压之和，此时电压表的示数L 4.5V 2.5V 2V U U U 滑＝﹣＝﹣＝故电压表的示数变化范围为2 V3V ，故③错误2V ＜3V没有超出电压表的量程，灯泡两端的电压可以达到2.5V ，串联电路中各处的电流相等，此时滑动变阻器接入电路的电阻最小，最小为min max 2V4Ω0.5AU R I ===滑滑 当电压表的示数为3V 时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡两端的电压L max 4.5V 3V 1.5V U U U '=-=-=滑灯泡的电阻L L L 2.5V5Ω0.5A U R I === 电路中的最小电流L min L 1.5V0.3A 5ΩU I R === 电路中电流变化的范围是0.3A ～0.5A ，故④正确； 滑动变阻器接入电路中的最大阻值max max 3V10Ω0.3Amin U R I ===滑滑 滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确。
专题4 欧姆定律相关计算-2021年中考物理计算专题突破(原卷+解析)
2021年中考物理计算专题突破专题4 欧姆定律相关计算1．如图所示电路，电源电压为8V，灯泡L标有“6V 6W”，滑动变阻器标有“20Ω 1A”。
忽略温度对灯泡电阻的影响，求：（1）灯泡L正常发光时的电阻；（2）滑动变阻器滑片P在中点时，电压表的示数。
2．如图所示，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。
定值电阻R1的阻值为10Ω，R2为滑动变阻器。
（1）当开关S1、S2、S3都闭合时，小灯泡L正常发光，求此时电流表的示数。
（2）当断开开关S1和S3，闭合开关S2，滑动变阻器的滑片调至阻值最大时，电压表示数为1.5V，求R2的最大阻值。
3．在如图所示的电路中，电源电压U＝6V保持不变，电阻R1的阻值为20Ω，电流表A2的示数为0.2A。
闭合开关S，求：（1）R1两端电压U1。
（2）电流表A1示数。
（3）R2的阻值。
4．如图甲所示的电路中，R1为滑动变阻器，R0、R2，均为定值电阻，电源电压恒定，改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的I﹣U图像如图乙所示。
求：①电压表V1测量的是哪部分电路的电压；②定值电阻R2的阻值大小；③定值电阻R0和电源电压U的大小。
5．某型号汽车的油量显示电路如图甲所示，其中定值电阻R0＝20Ω，R为压敏电阻（厚度不计），位于油箱底部，油量表是量程为0～0.6A的电流表改装而成的，压敏电阻的阻值随其表面受到液体的压强的变化而变化，其对应关系如图乙所示。
已知油箱加满汽油时压敏电阻表面受到的液体压强为2.8×103Pa，油量表如图丙所示。
（g取10N/kg）（1）汽车行驶过程中，油箱中油量减少，油量表的指针偏转角度（选填“变大”“变小”或“不变”）。
（2）电源电压是多少？（3）当压敏电阻的电功率最大时，电路中的电流是多少？（4）某辆汽车装满油后在高速公路上匀速行驶过程中，油量表的指针偏转速度。
6．如图所示，小丽利用学过的物理知识设计了一套测量货车重力的模拟装置，其工作原理如图甲所示。
2020-2021中考物理《欧姆定律的计算问题的综合》专项训练及详细答案
一、欧姆定律的计算问题难题易错题1．某同学想用一只“1.5V 、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V 的蓄电池作电源。
为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/cm 0.2A ”的电阻线。
该同学应如何利用这捆电阻线才能保证小灯泡正常发光（ ）A ．应并联一段15cm 长的电阻线B ．应串联一段20cm 长的电阻线C ．二段30cm 长的电阻线并联后与灯串联D ．应串联一段15cm 长的电阻线【答案】C 【解析】 【分析】 【详解】A ．电源电压6V ，小灯泡额定电压1.5V ，根据串并联电路电压规律，应串联一段合适长度的电阻线进行分压，才能保证小灯泡在使用时不至于因为电压太大而烧毁，A 选项不符合题意；BCD ．串联电路中电流值处处相等，由题可知电阻线允许通过的最大电流为0.2A ，小灯泡的额定电流1.5V 0.3A 5ΩU I R === 由于灯的额定电流大于电阻线允许通过的最大电流，故单纯将电阻线与灯泡串联不能保证灯泡正常发光，需将电阻线并联分流后再与灯泡串联。
又由串联电路电源电压等于各部分用电器两端电压之和。
则串联上的电阻线部分两端电压总灯-6V-1.5V 4.5V U U U ===根据串联分压灯灯R UR U = 有4.5V5Ω1.5VR=解得电阻线并联后总阻值并15ΩR =。
电阻线规格为“1Ω/cm 0.2A ”，则30cm 长的电阻线的阻值R =L ⨯1Ω/cm =30cm ⨯1Ω/cm=30Ω两根30cm 长的电阻线并联后总电阻12并1215Ω2R R RR R R ===+BD 不符合题意，C 符合题意。
故选C 。
2．如图所示电路中，电源电压不变，灯泡的额定电压等于电源电压，灯泡电阻不变，下列说法正确的是（ ）A ．开关都闭合，P 向右滑动，电流表的示数变小B ．只闭合S 1、S 2，P 滑到a 端，灯泡正常发光C ．只闭合S 3，P 向右滑动，电压表示数变化量与电流表示数的变化量的比值不变D ．先闭合S 3，再闭合S 2，滑片P 不动，电压表的示数变小 【答案】ABC 【解析】 【分析】【详解】A ．开关都闭合，灯泡、电阻R 2被短路，电流表与滑动变阻器串联在电路中，P 向右滑动，电路有效电阻变大，电流表的示数变小，故A 正确；B ．只闭合S 1、S 2，灯泡与电阻R 2并联，P 滑到a 端滑动变阻器阻值为零，灯泡两端为电源电压，因灯泡的额定电压等于电源电压，能正常发光，故B 正确；C ．只闭合S 3，灯泡、电阻R 2与滑动变阻器串联在电路中，电压表测量滑动变阻器两端电压，P 向右滑动，电压表示数变化量U ∆与电流表示数的变化量I ∆的比值为1212()R R IU R R I I+∆∆==+∆∆ 保持不变，故C 正确；D ．先闭合S 3，灯泡、电阻R 2与滑动变阻器串联在电路中，再闭合S 2，灯泡被短路，滑片P 不动时电路总电阻变小，电流变大，电压表的示数变大，故D 错误。
物理欧姆定律专题练习(及答案)含解析精选全文
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
(初中物理)专题13 欧姆定律及其应用(原卷版)
B．一定大于2.4A，但小于1.2A D．一定大于1.2A，但小于C．3V如图所示电路，电源电压恒定，A ．R 1:R 2=2:1B ．R 1:R 3=1:1C ．R 2:R 3=1:2D ．R 1:R 2:R 3=2:2:14．（2021·四川广安市）如图所示电路中，110ΩR =，220ΩR =，闭合开关S ，电压表1V 与2V 的示数之比是（ ）。
A ．1:2B ．1:3C ．2:1D ．2:35．（2021·湖北宜昌市）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R 1和R 2的I-U 图像如图所示，下列说法正确的是（ ）。
A ．当R 1与R 2两端的电压为0时，它们的电阻也为0；B ．用不同的电阻研究电流与电压的关系得出的结论不一样；C ．在电阻一定时，导体两端的电压与通过导体的电流成正比；D ．R 1与R 2的阻值之比为1:26．（2021·四川凉山彝族自治州）如图所示，电源电压恒定。
当开关S 1、S 2闭合，甲、乙两表均为电压表时，两表示数之比U 甲:U 乙=5:1；当开关S 1闭合、S 2断开，甲、乙两表均为电流表时，两表的示数之比为（ ）。
A ．5:4B ．3:5C ．4:5D ．4:17．（2021·湖北武汉市）在如图所示的电路中，电源电压恒为6V，R1=10Ω，R3=30Ω。
开关S1闭合，开关S2接a，滑动变阻器R2的滑片P位于图示位置时，电压表的示数为1.2V 。
开关S1闭合，开关S2接b，滑片P移动到另一位置时，电压表的示数为2.0V。
前后两次滑动变阻器接入电路的电阻变化了（）。
A．5ΩB．10ΩC．20ΩD．40Ω8．（2021·黑龙江中考真题）如图所示，电源电压保持不变．当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A．则电阻R1与R2的比值为（）。
A．1：3 B．3：1 C．2：3 D．3：29．（2021·广西贵港市）如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2=6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。
2020-2021年 欧姆定律练习题基础、提高、难题_汇总(含答案)经典1
2020-2021年欧姆定律练习题基础、提高、难题_汇总(含答案)经典1一、欧姆定律选择题1．根据欧姆定律公式I＝U/R，可变形得到R＝U/I、U＝IR下列说法中正确的是（）A. 由U＝IR可得：导体两端的电压与通过导体的电流成正比，与导体的电阻成反比B. 由R＝U/I可得：某段导体两端电压为0时，导体电阻为0C. 由R＝U/I可得：导体两端的电压跟通过导体电流的比值等于这段导体的电阻D. 由R＝U/I可得：导体的电阻跟导体两端的电压成正比，跟通过导体的电流成反比【答案】 C【解析】【解答】解：A、电压是产生电流的原因，没有电压不会产生电流，因此根据欧姆定律的内容正确的说法为：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，A不符合题意；BD、电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；某段导体两端电压为0时，导体的电阻不为0，BD不符合题意；C、由欧姆定律的变形公式R＝可知，导体电阻大小等于导体两端的电压跟通过导体电流的比值，C符合题意。
故答案为：C。
【分析】（1）欧姆定律的内容：一段导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
（2）电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关。
2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A. 电磁铁的A端为N极B. 小磁针静止时，N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】 C【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；故答案为：C。
2020-2021中考物理 欧姆定律的计算问题综合试题附答案解析
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.3A ，电压表的示数为3V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.2A ，则错误的是（ ）A ．电压表、电流表的位置互换前R 1、R 2并联B ．电源电压3VC ．电阻R 1的阻值为10ΩD ．电阻R 2的阻值为15Ω 【答案】D【解析】【分析】【详解】A ．电压表、电流表的位置互换前，从图中可以看到，电流从电源正极流出，流过开关S 1，然后分成两部分电流，一部分电流流过电阻R 1，流过电流表、开关S 2，最后回负极，另一部分电流流过电阻R 2，流过开关S 2，最后回负极；可知R 1、R 2是并联的，A 正确，不合题意；B ．由题意可知，电压表、电流表的位置互换前,这是一个并联电路，电压表并联在电阻R 1的两端，电压表的示数是3V ，根据并联电路中电压的规律可知，电源电压的大小是3V ，B 正确，不合题意；C ．由题意可知，电压表的示数是3V ，即电阻R 1的电压是3V ，流过电阻R 1的电流大小是0.3A ，根据U R I=可知，电阻R 1的阻值大小 1113V 10Ω0.3AU R I === 电阻R 1的阻值大小是10Ω，C 正确，不合题意；D ．将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，两电阻串联在电路中，电流表测串联电路的电流，根据U R I=可知，电路中的总电阻大小是 3V 15Ω0.2AU R I ===总 两电阻串联，电阻R 2的阻值大小是21-15Ω-10Ω5ΩR R R ===总电阻R 2的阻值大小是5Ω，D 错误，符合题意。
故选D 。
2．学校的科技小组设计了一种自动计数器，可以自动记录跳绳的次数，其简化电路如图甲所示。
其中R 1是光敏元件，每当绳子挡住了射向R 1的红外线时，R 1的电阻会变大，这时自动计数器会计数一次。
2020-2021物理欧姆定律的计算问题的专项培优练习题(含答案)附答案
故选 ABC。
3．如图甲所示的电路中，电源电压为 12V 保持不变，R2 是定值电阻。闭合开关 S，将滑动 变阻器 R1 的滑片从最左端向右滑动直到小灯泡 L 正常发光。图乙是这一过程中两电压表与 电流表示数变化关系的图像。下列说法正确的是（ ）
A．定值电阻 R2 的阻值是 20Ω C．小灯泡正常发光时，R1 的阻值为 5Ω 【答案】BCD
电压表的读数是 5V、3V，由于电压表 V1 的示数大于电压表 V2 的示数，所以U1 5V 、
U2 3V ，滑动变阻器的电压是
U滑 IR滑 0.5A 20Ω 10V
所以电源电压是
U电源 U1 U滑 5V 10V 15V
A 错误； B．由题意可知，当电路中电流是 1.0A 时，小灯泡正常发光，电压表 V2 的示数是 6V，电压 表 V1 的示数是 12V，那么这时小灯泡的电压是
【分析】
【详解】 A．由图乙可知，当电压表示数为 1V 时，灯泡的电流为 0.2A，此时其阻值最小
Rmin
U I
=
1V 0.2A
5Ω
故 A 错误；
B．当滑片 P 在 a 端时，连入阻值最大，为 30Ω。由图乙得，此时电路中电流为 0.2A，小
灯泡电压为 1V，滑动变阻器两端的电压为
电源电压为
U滑 =RI 30Ω×0.2A=6V
4.5V，根据 I＝ U 可得 R
R2＝U2 I最大Fra bibliotek＝4.5V 0.3A
＝15Ω
故 A 错误；
B．因串联电路中总电压等于各分电压之和，所以，灯泡 L 正常发光时灯泡两端的电压
UL＝U﹣UV1＝12V﹣6V＝6V
所以
故 B 正确；
P 额＝PL＝ULI 最大＝6V×0.3A＝1.8W
2021年中考物理复习欧姆定律计算专题
初中物理欧姆定律计算专题（精编版）类型一：简单串联电路1．已知R1＝2Ω，R2＝3Ω，电压表的示数为1V。
求电源电压。
2．电路如图所示，已知电源两端电压U＝15V保持不变，电阻R1＝5Ω，当开关S闭合时，电压表示数为5V。
求：（1）电流表的示数I；（2）电阻R2两端的电压U2。
（3）电阻R2的阻值。
3．如图所示，电阻R1为10Ω，电源两端电压为6V．闭合开关S，当滑动变阻器R的滑片P移动到某位置时电流表示数为0.1A，求此时：（1）电阻R1两端的电压；（2）滑动变阻器R接入电路的阻值。
类型二：简单并联电路4．如图所示电路，R1＝10Ω，R2＝20Ω，通过R1的电流为0.3A。
试求：（1）R1两端电压。
（2）通过电阻R2的电流。
5．电路如图所示，电流表示数为I＝0.6A，电阻R2＝20Ω，通过R2的电流I2＝0.4A，闭合开关后，求：（1）电压表的示数U；（2）通过R1的电流I1；（3）电阻R1阻值。
6．如图所示的电路，电源电压为6V且保持不变，滑动变阻器R标有“50Ω，2A”字样。
（1）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1。
（2）保持滑片P在最右端，闭合S1、S2，电流表示数I＝5I1，求R2的阻值。
（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值。
类型三：电路变化问题7．如图的电路中，电源电压U＝6V且保持不变，定值电阻R1＝6Ω，定值电阻R2＝4Ω．求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？8．如图示电路，开关S处于闭合状态，电源电压保持不变，已知电阻R1＝5Ω，R2＝15Ω。
（1）若开关S1、S2都断开时，电流表示数为0.3A，求电源的电压。
（2）若开关S1、S2都闭合时，电流表示数为1.5A，求电阻R3的阻值大小。
（3）若在第2小题基础上，将电阻R1从电路中撤去，求此时电流表的示数。
2020-2021中考物理《欧姆定律的计算问题的综合》专项训练附答案
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压不变，当开关S闭合时，电流表的示数为0.8A．开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13：5 B．3：5 C．5：3 D．5：13【答案】C【解析】【分析】【详解】开关S断开时电路为R1的简单电路，当开关S闭合时两电阻并联，电流表测干路电流；∵并联电路中各支路独立工作、互不影响，∴开关S断开后，通过R1的电流不变，改变的电流是通过R2的电流即I2＝0.5A，∵并联电路中干路电流等于各支路电流之和，∴通过R1的电流：120.8A-0.5A=0.3AI I I==-，∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得：1122120.5A50.3A3 UR I IUR II====。
故选C。
2．如图所示电路中，电源电压不变，灯泡的额定电压等于电源电压，灯泡电阻不变，下列说法正确的是（）A．开关都闭合，P向右滑动，电流表的示数变小B．只闭合S1、S2，P滑到a端，灯泡正常发光C．只闭合S3，P向右滑动，电压表示数变化量与电流表示数的变化量的比值不变D ．先闭合S 3，再闭合S 2，滑片P 不动，电压表的示数变小 【答案】ABC 【解析】 【分析】【详解】A ．开关都闭合，灯泡、电阻R 2被短路，电流表与滑动变阻器串联在电路中，P 向右滑动，电路有效电阻变大，电流表的示数变小，故A 正确；B ．只闭合S 1、S 2，灯泡与电阻R 2并联，P 滑到a 端滑动变阻器阻值为零，灯泡两端为电源电压，因灯泡的额定电压等于电源电压，能正常发光，故B 正确；C ．只闭合S 3，灯泡、电阻R 2与滑动变阻器串联在电路中，电压表测量滑动变阻器两端电压，P 向右滑动，电压表示数变化量U ∆与电流表示数的变化量I ∆的比值为1212()R R IU R R I I+∆∆==+∆∆ 保持不变，故C 正确；D ．先闭合S 3，灯泡、电阻R 2与滑动变阻器串联在电路中，再闭合S 2，灯泡被短路，滑片P 不动时电路总电阻变小，电流变大，电压表的示数变大，故D 错误。
2021年中考物理二轮复习——计算专题(欧姆定律应用)基础训练
计算专题（欧姆定律应用）基础训练1．如图所示闭合开关S1，断开开关S2，电流表的示数I1为0.5A；闭合开关S1、S2，电流表测量示数I2为1.5A，定值电阻R0 的阻值为20 Ω．求：（1）电源电压；（2）电阻R x 的阻值．2．如图所示，电源两端电压U保持不变，电阻R1的阻值为20Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I；（2）电源两端的电压U．3．如图所示电路中，电阻R1的阻值是20Ω，闭合开关S，电流表A1的示数为1.5A，电流表A2的示数为0.6A，求：（1）通过电阻R1的电流（2）R1两端电压（3）电阻R2的阻值．4．如图的电路中，R1的阻值为10欧，通过R1的电流为1安。
①求电阻R1两端的电压。
②电键S闭合后，电流表A的示数为1.5安，求通过R2的电流I2。
5．汽车尾气是造成雾霾指数PM2.5升高的原因之一，阳湖中学物理实验小组的同学们设计了如图所示的有害尾气排放检测电路．在一项针对某种有害尾气浓度进行的测试中，气敏电阻R0的阻值随有害尾气深度变化的部分数据如下表所示．已知电源电压12V恒定不变，R1为定值电阻，R0为气敏电阻．⑴测试过程中，当电压表读数为6V时，电流表的读数为1A，求电阻R1的阻值．⑵当这种有害尾气深度增大到10%Vol时，求电压表的示数．⑶当电路消耗的总功率为18W时，有害尾气的深度是多少．6．实验中，对于一些阻值很小的电阻，用伏安法直接测较困难，可以采用两个电流表来测量，如图所示，这是一种测量小电阻的方法。
电流表内部有电阻，当通过电流时，也遵循欧姆定律。
已知电流表A1的内阻0.1Ω，通过的电流0.2A，电流表A2的内阻为1Ω，通过的电流0.04A。
（1）电流表A2两端的电压为多少。
（2）待测电阻R x的阻值为多少。
7．有一根两端电压为220kV的高压输电线，是用普通的铝绞线制成的，允许通过的最大电流为300A，但弱小的鸟儿踩在裸露的高压线上却安然无恙．如图，如果小鸟两爪间的距离是5cm，这段5cm长的铝导线的电阻是15×10﹣5Ω．求：（1）如果通过鸟儿两爪间输电导线的电流为300A，则这段5cm长的铝导线两端的电压为多少V？（2）如果小鸟的电阻为1000Ω，此时通过小鸟身体的电流为多少A？8．甲醛对人体的危害非常大因此装修房屋时检测甲醛污染指数很重要．如图甲是一款甲醛检测仪的工作原理图电源电压恒为3V，R是阻值为10Ω的定值电阻，R0为可以感知甲醛污染指数的可变电阻，其阻值随甲醛污染指数的变化图象如图乙所示．当污染指数在50以下为轻度污染，50﹣100之间为中度污染，100以上为重度污染．问：（1）污染指数为50时，电阻R的阻值是多少？（2）电压表示数为1V时，甲醛污染指数是否属于重度污染？9．如图所示电路，电源电压为3V．闭合开关，电阻R两端的电压为1V，电路中的电流为0.2A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*欧阳光明*创编 2021.03.07
欧姆定律计算专题训练
欧阳光明（2021.03.07）
1．一只电阻器两端的电压从3V增加到3.8V时，通过该电阻器的电流增加了0.2A，则该电阻是多少？
2．如图，U1=6V，U=10V，通过R1的电流是0.4A，求：R1、R2的阻值。
3．如图所示的电路，电源电压为20V，R1=25Ω，电流表的示数为0.25A，求R2的阻值和电压表的示数。
4．一个用电器正常工作的电压为6V，阻值为
15Ω，将它与一只12Ω的电阻串联后接到电压是多大的电源上，此用电器才能正常工作？
5．一段导体的电阻增加3Ω后，接在原电源上，发现通过该导体的电流是原来的4/5，则该导体原来的阻值是多少？
20．如图，R1=10Ω，R2=20Ω，s断开时，电流表的示数
为0.6A.求s闭合时电流表的示数。
6．如图，电源电压4V，R1=R2=4Ω，R3=2Ω。
电流
表A1、A2、A3的示数分别是多少？
7．（1）某用电器R1上标有“10Ω 3A”，另一用电器
R2上标有“50Ω 1.5A”，串联后接到电源上，为了使用
电器安全工作，电源电压应不超过何值？如果并联，电源电压应不超过何值？
（2）.如图所示，电源电压为6V，内阻不计，
R1=10Ω，R2=20Ω，安培表示数为0.4A，求滑动变
阻器连入电路的电阻值？
8.如图所示的电路，R1=20Ω，变阻器R2的阻值范围为0～40Ω，当变阻器滑片P移至变阻器的中点时，电流表的示数为0.5A，那么当变阻器滑片P移至阻值最大位置时，电流表的
示数多大？
9．如图，R1=10Ω，R2是阻值为0～40Ω的变阻
器，电源电压为10V。
当P在B端时，电压表的
示数多大？当P在AB中点时，电流表、电压表的示数各多大？10．如图所示的电路，电源电压为12V不变，
R1=8Ω，R2是最大阻值为60Ω的变阻器。
求电压
表和电流表的变化范围。
11.如图所示电路中，定值电阻R1=40Ω，R2为滑
动变阻器，要求通过R1的电流在0.05A～0.25A的范围内变化,问:
(1)电路两端的电压U为多少?
(2)滑动变阻器R2的最大阻值应为多少?
12．如图所示电路中，RL=6Ω，电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为8V。
为了使两表都能安全使用，对变阻器连入电路的阻值有何要求？
13．如图所示的电路，R1＝9Ω，R2＝6Ω，R3＝4Ω。
开关S1、S2均断开时，电压表的示数为 5.4V。
求：（1）开关S1、S2均闭合时，电流表、电压表的示数。
（2）仅合上开关S2时，电压表、电流表的示数。
14．如图所示的电路，灯L2的阻值R2＝20Ω，当S1断开，S2合上时，电流表、电压表的示数分别为0.3A和
3V。
求：（1）电源电压；（2）S1、S2均合上
时，电流表、电压表的示数。
15.如图所示，电源电压保持6V不变。
灯L1的电
阻为15Ω。
（1）S1、S2闭合时，电流表的示数为1A，求灯L2的电阻（2）
S1、S2都断开时，电流表的示数为0.3A，求L3
的电阻。
16.如图，电源电压为12V且保持不变。
R1＝
6Ω，R3＝4Ω，当S1、S2均断开时，电流表的示
数为1.2A。
求：（1）R2的阻值；（2）当S1、
S2均合上时，电流表和电压表的示数。
17、如图所示的电路中，电源电压若保持不变。
R1=4Ω，R3=6Ω。
⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电
压多大？
⑵、如果开S1、S2都闭合时，电流表示数为2A ，那么R2的阻值是多大？
18、如右图示，电源电压U 恒定，当开关S 闭合时，电流表的示数为 1.2A ；当开关断开时，电流表的示数是
0.4A ，电压表的示数为6V ，则两个灯泡的电
阻分别是多大？
19、如图，R2阻值，R 的最大阻值为
，电源电压不变，
求（1）当S 闭合时，P 移至a 端，电流表的示数为0.5A ，的示数为0.3A ，则电源电压和R1的阻值各多少？ （2）当S 断开，滑片P 从a 端移至b 端，则电流表、电压表示数变化范围是多少？
20、如图所示，R1=10Ω，滑动变阻器R2的阻
值变化范围是0～20Ω。
当滑片P 移至R2的最
左端时，电流表示数为0.6A 。
当滑片P 移至R2
的最右端时，电流表和电压表的示数各是多少？
21、如图，P 从最右滑到最左，A 示数减少3/4，则R1与R2的最大值之比是。
22、如图电路，某同学在实验中记录了三只电表读数，分别为
1.5；
2.5；3，但不慎漏记单位，已知R1=2Ω，请确定电源电压是，R2的阻值为Ω
23、甲、乙两个电阻分别标有“6Ω，0.5A”、“10Ω，1A”，若将它们
A
A 1 R 2 R 1 S
P R a b
串联起来，接在电路中，则电源电压最大是。
若将它们并联起来，接在电路中，则电源电压最大是，，干路中的电流为。
24、如图所示，电源电压不变，R1=8Ω，R2=12Ω，当S1闭合、S2断开，①、②都是电流表时，两表示数之比；S1、S2都闭合，①、
②都是电压表，两表示数之比为。
25、如图所示的电路中，A1和A2是两个完全相同的电流表，均有“0-0.6A”、“0-3A”两个量程，当开关S闭合时，两表均有正常的示数，且指针偏转的角度相同，则R1：R2为（）
A，1：4 B，4：1 C，1：5 D，5：1
26、在如图所示电路中，电源电压为3V，且保持不变，R1=10Ω，滑动变阻器的最大阻值是20Ω，在滑片P从a滑到b的过程中，电
9题
流表、电压表示数变化范围（）
A，0.1-0.3A，1-3V B，0.1-0.3A，3-1V
C，0.3-0.1A，3-1V D，0.3-0.1A，1-3V
27、如图所示电路，滑动变阻器的滑片P在移
动过程中，电压表的示数变化范围是0-4V，
电流表示数变化范围是0.5-1A。
求电阻R的
阻值；滑动变阻器R0的最大值和电源电压
U？
28、在如图所示的电路中，当滑动变阻器Rˊ上的滑片P滑到a端时，电流表的示数为0.8A；当P滑到b端时，电流表的示数为0.2A，电压表示数减少8.4V，若电源电压不变，则电阻R的值为（）
A ，10.5Ω
B ，42Ω
C ，8.4Ω
D ，14Ω
29、如图所示的电路中，电源电压不
变，当开关S 闭合滑片P 置于变阻器的b 端时，电压表V1示数为12V ，电流表示数为0.4A ；当滑片P 移至变阻器的中点时，电压表V2示数恰等于V1示数一半。
求：①变阻器最大阻值；②滑片由变阻器的b 端移至中点过程中，灯泡电流变化了多少？
30、一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V 且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω。
他所选用的电压表量程为0～3V ，电流表量程为0～0.6A 。
为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )
A ．0～2Ω
B ．0～8Ω
C ．2Ω～8Ω
D ．8Ω～10Ω
31. 如图所示的电路中，当电源电压为8V
时，电压表的示数为2V ；当电源电压增至
12V 时，电流表的示数为1A ，试求灯泡的电阻和定值电阻R 的阻值。
32.如图所示的电路，电源电压U=18V ，且保持不变，R1=12Ω，R2的规格“100Ω，0.5A”，电流表量程0-0.6A ，电压表量程0-15V 。
求滑动变阻器R2允许的取值范围？ A V
S R 1 R 2。
