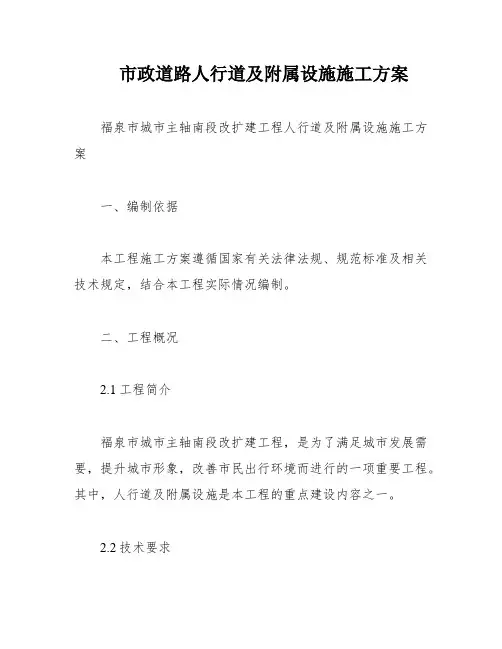

市政道路人行道及附属设施施工方案

福泉市城市主轴南段改扩建工程

人行道及附属设施

施工方案

编制：

审核：

审批：

广东华坤建设集团有限公司

福泉市城市主轴南段改扩建工程项目部

二〇一四年八月

目录

一、编制依据 (5)

二、工程概况 (5)

2.1工程简介 (5)

2.2技术要求 (6)

三、施工准备 (6)

3.1人员准备 (6)

3.2技术准备 (7)

3.3机械准备 (8)

3.4材料准备 (8)

四、施工技术方案 (8)

4.1工艺流程 (8)

4.2人行道砖施工方法 (9)

4.3侧石（平石）、缘石、施工 (11)

五、质量保证措施 (13)

5.1生产要素的质量保证措施 (13)

5.2严格抓好试验检测工作 (15)

5.3认真贯彻执行各项技术规范 (15)

六、安全保证措施 (15)

6.1组织保证措施 (15)

6.2建立安全保证制度 (16)

6.3加强安全教育和安全措施的设置 (17)

一、编制依据

1、贵州福泉市城市主轴南段改扩建工程施工图设计。

2、设计技术交底资料及现场勘察和实地调查资料。

3、《公路工程技术标准》（JTG B01-2003）。

4、《公路路基施工技术规范》（JTG F10-2006）。

5、《公路土工试验规程》（JTGE40-2007）。

6、《公路工程土工合成材料应用技术规范》（JTJ/T D32-2012）。

7、《公路工程质量检验评定标准》（JTG F80/1-2004土建工程）

8、《公路工程施工安全技术规程》（JTJ076-95）。

9、《中华人民共和国工程建设标准强制性条文公路工程部分》。

10、其他由招标文件明确的规范、规程、评定标准及验收办法，有关的法律、法规及地方规定。

二、工程概况

2.1工程简介

福泉市城市主轴南段改扩建工程项目起点顺接已改造完成的城市主轴北段道路，两侧拼宽三江口大桥跨越洒金谷，新建双洞分离式小净距隧道穿金鸡山，贯穿马场坪经济技术开发区，南至G210国道，路线全长5.707km。

本合同段主线人行道宽3m，基层采用10㎝厚碎石垫层+15㎝

厚C15砼。里程K0+000～K3+100采用30*60*3㎝厚花岗岩道板；里程K3+100～K5+707（标尾）采用30*60*5㎝厚吸水砖道板。盲道板规格、材料同相应里程道板，并符合盲道板技术参数要求。2.2技术要求

1、侧石（平石）、缘石

侧石（平石）、缘石均采用花岗岩材质，基底浇筑C20砼，侧石（平石）、缘石表面不得有凹槽、裂缝等现象。两节间采用无缝对接，安装侧石在直道上应笔直，弯道上应圆顺，无折角，顶面应平整无错开，不得阻水。

2、人行道砖

里程K0+000～K3+100采用30*60*3㎝厚花岗岩道板；里程K3+100～K5+707（标尾）采用30*60*5㎝厚吸水砖道板。人行道吸水砖表面不得有蜂窝、露石、脱皮、裂缝等现象，方砖必须表面平整，色彩均匀线路清晰、棱角整齐。人行道砖采用挤浆法铺砌，不得有翘动、积水现象。

3、人行道碎石垫层、C15砼底层

人行道碎石垫层中，级配碎石应选用质坚干净的粒料，最大粒径应小于30mm，级配组成参见机动车道碎石垫层，且压实度不小于93%；C15砼应满足设计及规范要求。

三、施工准备

3.1人员准备

1、人行道施工的队伍已确定，分三个作业班组进行分段平行施工。每作业班组配备人员不少于20人，每个班组人员数量视工程进度情况进行适时增减。

2、技术人员：施工技术组3人，测量组2人，试验组2人；机械组2人，安全组1人。

3、组织管理：项目经理部由生产经理负责，下辖三个工班及各相关部门，详见组织机构图。

组织机构框图

3.2技术准备

1、人行道铺装施工前，待施工路段的路基应进行检查，有积水

坑槽、弹软、松散等现象要及时处理。

2、组织所有工程技术人员认真学习有关技术规范、施工图纸，并由施工主管和技术主管向所有参与施工的技术人员进行人行道铺装施工技术交底。

3、施工放样：用全站仪恢复边桩，桩距在直线段为20M，曲线段为10M。并在边桩外30CM处设指示桩。

3.3机械准备

用于人行道铺装施工的机械、设备配置如下表。

3.4材料准备

花岗岩道板采购自湖南，吸水砖采购自福泉本地，各种材料均可按工程进度计划分批进场，完全满足施工进度要求。

四、施工技术方案

4.1工艺流程

人行道砖、侧石（平石）、缘石施工工艺流程见下图。

4.2人行道砖施工方法

4.2.1复测、定位、给高

按设计图纸复核放线，用测量仪器打方格，并以对角线检验方正，定出基准线，每方格应根据路面砖块型尺寸及道路宽度确定，每9m 为一段。然后在桩橛上标注设计高程，如有路缘石应先砌筑路缘石并以此为基准线。路缘石应与侧石平行，距离应以整数道板砖尺寸（含缝宽，砖间宽度为2mm）为宜。

4.2.2装卸透水砖、花岗岩道板应轻装轻卸，以免损坏。运输前应确定好每方格内所需数量，按所需数量、颜色、强度分别堆放整齐，减少额外搬运。

4.2.3碎石垫层、砼底层：人行道采用10㎝碎石垫层、15㎝厚C15砼底层。碎石垫层需碾压密实。砼底层浇筑时，需要对碎石垫层洒水湿润，分仓铺筑。砼应采用平板振动器振捣密实。

4.2.4铺砌吸水砖\花岗岩道板：按放线高程，在方格内按线按标准缝宽砌第一行样板转，然后以此挂纵横线，纵线不懂，横线平移，
