【CN305315873S】激光水平仪H3【专利】

外观设计图片或照片
1/1 页
主视图
俯视图
后视图
仰视图
左视图
立体图
右视图
2
CN 305315873 S
简要说明
1．本外观设计产品的名称：激光水平仪（H3）。 2．本外观设计产品的用途：本外观设计产品用于基建测量。 3．本外观设计产品的设计要点：在于本产品的形状与图案。 4．最能表明本外观设计设计要点的图片或照片：立体图。
代理人畅晓莹李荷香
(51)LOC(12)Cl . 10-04
(10)授权公告号 CN 305315873 S (45)授权公告日 2019.08.23
( 54 )使用外观设计的产品名称激光水平仪（H3）
图片或照片 7 幅简要说明 1 页
立体图
CN 305315873 S
CN 305315873 S

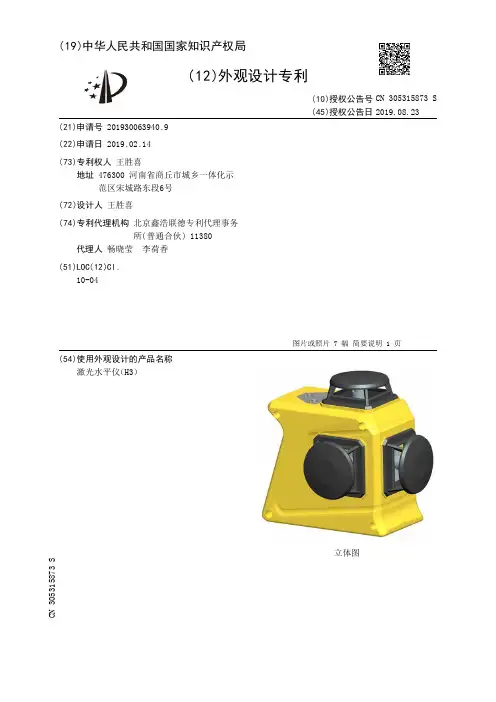

( 19 )中华人民共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930063940 .9
(22)申请日 2019 .02 .14
(73)专利权人王胜喜地址 476300 河南省商丘市城乡一体化示范区宋城路东段6号
(72)设计人王胜喜
(74)专利代理机构北京鑫浩联德专利代理事务所(普通合伙) 11380
ቤተ መጻሕፍቲ ባይዱ
1/1 页
3

激光水平仪[发明专利]

[19]中华人民共和国专利局[12]发明专利申请公开说明书[11]公开号CN 1164021A [43]公开日1997年11月5日[21]申请号97102392.1[22]申请日97.1.31[30]优先权[32]96.01.31 [33]JP [31]37458/96[71]申请人株式会社拓普康地址日本东京都[72]发明人大友文夫平野聪大佛一毅古平纯一吉野健一郎 [74]专利代理机构中国专利代理(香港)有限公司代理人姜郛厚叶恺东[51]Int.CI 6G01C 9/00权利要求书 2 页说明书 13 页附图 15 页[54]发明名称激光水平仪[57]摘要一种利用激光光束形成基准线、基准面的激光水平仪，它具有发出激光的激光发光装置、投射从上述发光装置发射的激光的投射光学系统、使从上述投射光学系统投射的光束旋转用的转动部、以及使转动部倾斜的调整装置，由上述光束形成水平基准面及铅直基准面，在上述水平基准面或铅直基准面上形成基准照射光点。

97102392.1权利要求书第1/2页1.一种激光水平仪，其特征在于：具有发出激光的发光装置、投射从上述发光装置发射的激光的投射光学系统、使从上述投射光学系统投射的光束旋转用的转动部、以及使转动部倾斜的调整装置，由上述光束形成水平基准面及铅直基准面，在上述水平基准面或铅直基准面上形成基准照射光点。

2.一种激光水平仪，其特征在于：具有发出激光的发光装置、投射从上述发光装置发射的激光的投射光学系统、使从上述投射光学系统投射的光束旋转用的转动部、接收从配置在投射的激光束上的对象反射体反射的激光的光接收装置、通过来自该光接收装置的信号检测上述对象反射体的信号处理部、以及使转动部倾斜的调整装置，由上述光束形成水平基准面及铅直基准面，在上述水平基准面或铅直基准面上形成基准照射光点。

3.根据权利要求1或2所述的激光水平仪，其特征在于：具有与上述调整装置连动并示出转动部的斜度的倾斜显示装置。

激光水平仪[发明专利]

[19]中华人民共和国专利局[12]发明专利申请公开说明书[11]公开号CN 1185239A [43]公开日1998年6月17日[21]申请号96194090.5[22]申请日96.3.27[30]优先权[32]95.04.03 [33]US [31]08/415,960[32]95.07.19 [33]US [31]08/503,987[86]国际申请PCT/US96/04418 1996.03.27[87]国际公布WO96/31928 EN 1996.10.10[85]进入国家阶段日期1997.11.21[71]申请人富山工业股份有限公司地址美国加利福尼亚[72]发明人董大为[74]专利代理机构中国专利代理(香港)有限公司代理人邹光新傅康[51]Int.CI 6H01S 3/10权利要求书 5 页说明书 16 页附图 15 页[54]发明名称激光水平仪[57]摘要激光水平仪(136)包括一个激光二极管模块(132)和一个光学系统(140)。

激光二极管模块(132)发射出的非准直光束(138)垂直于激光水平仪的转动轴。

激光水平仪工作于四种不同的模式,即点模式、线模式、摆动模式和平面模式。

点模式提供了两个水平的激光点。

线模式提供了短而亮的水平线。

摆动模式提供了长且亮的参照线。

平面模式提供了360度的水平参照面。

该结构允许具有两个相互垂直且垂直于所产生的水平参照面的垂直参照面。

96194090.5权利要求书第1/5页1.一种激光系统，包括：一个可转动的轴；一个与转动轴相连的马达；一个支撑转动轴的上箱；和一个固定在转动轴上的模块外壳，模块外壳具有一个机械轴并且支撑着一个投射出激光光束的激光器，其中机械轴和激光光束的中心线均垂直于转动轴。

2.一种激光系统，包括：一个固定的轴；一个支撑固定轴的上箱；和一个安装在固定轴上的模块外壳，模块外壳具有一个机械轴并且支撑着一个投射出激光光束的激光器，其中机械轴和激光光束的中心线均垂直于固定轴。

激光自动安平水准仪[实用新型专利]

专利名称：激光自动安平水准仪专利类型：实用新型专利
发明人：郑建平,郑建宇
申请号：CN01211469.3
申请日：20010120
公开号：CN2472194Y
公开日：
20020116
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种激光自动安平水准仪。

在水准仪本体的底部设有一液体补偿器,液体补偿器的底部倾斜放置有平面反射镜,其上方置一层透光液体,平面透镜将补偿器封闭,激光准直装置垂直位于液体补偿器上方,在补偿器的上方垂直设有保护玻璃、倾斜设有反射镜。

本仪器可有效地消除液面反射杂光,抗干扰性强,不需经过专门训练即可使用,省电、抗震、袖珍微型化,实现了随身携带的工具化使用要求。

申请人：郑建平
地址：130022 吉林省长春市卫星路7号长春光机学院光电工程系
国籍：CN
更多信息请下载全文后查看。

激光水平仪[发明专利]

专利名称：激光水平仪
专利类型：发明专利
发明人：詹姆士·D·马歇尔,阿列克西·P·谢尔盖延科夫,科林·M·戴克
申请号：CN200410085977.4
申请日：20041025
公开号：CN1609554A
公开日：
20050427
专利内容由知识产权出版社提供
摘要：一种可设置在基准面上的激光水平仪，包括壳体，设置在该壳体内的激光二极管，用于沿着一路径发射激光束，沿该路径设置在该壳体内的透镜，用于将该激光束转换成平面光束。

该平面光束因此在基准面上形成第一直线。

该激光水平仪还包括设置在该壳体内用于测量距离的电子测距电路。

该测距电路包括显示器，用于显示所测量的距离。

申请人：百得有限公司
地址：美国特拉华
国籍：US
代理机构：中原信达知识产权代理有限责任公司
更多信息请下载全文后查看。

激光安平仪[实用新型专利]

专利名称：激光安平仪专利类型：实用新型专利发明人：沈建明,张海云申请号：CN03256352.3申请日：20030807
公开号：CN2645037Y 公开日：
20040929
专利内容由知识产权出版社提供
摘要：一种激光安平仪，其包括有外壳，外壳里面通过两维可调的悬挂机构连接有激光座，激光座上安置了能发射出水平线和垂直线的激光头，同时外壳针对激光头的发光区域设计有透明窗口，激光座下面连接有阻尼机构，同时外壳里面还设置有电池室和控制激光头工作的电路板和开关，其特征在于所述的阻尼机构为激光座下面连接固定有金属阻尼片，同时在外壳的里侧面针对着金属阻尼片通过固定架固定有上下对应的磁钢块，它具有结构设计合理简单、容易制造、使用方便等优点，适合在激光安平仪上推广使用。

申请人：沈建明
地址：315400 浙江省余姚市城郊路60号蓝达公司
国籍：CN
代理机构：宁波诚源专利事务所有限公司
代理人：袁忠卫
更多信息请下载全文后查看。

激光自动安平水准仪[实用新型专利]

专利名称：激光自动安平水准仪专利类型：实用新型专利
发明人：许敩诚,刘洪云
申请号：CN200520092795.X 申请日：20050927
公开号：CN2893648Y
公开日：
20070425
专利内容由知识产权出版社提供
摘要：本实用新型涉及水准仪器，激光自动安平水准仪，目镜筒内的上部设有激光器，目镜筒的下部有目镜组，目镜筒置于物镜筒内，物镜筒的下端装有物镜和光栏，目镜组和物镜共同构成空间位相调制器，物镜筒的下端还装有液体光楔自动补偿器，物镜筒通过连轴与转盘相连，转盘上面补偿器的下方还装有五棱镜座和五棱镜，转盘可旋转的安装在托盘上，托盘通过螺旋装在底盘上。

本实用新型与现有技术相比具有如下优点：可自动提供高水平精度具有环栅特征的激光束。

结构简单，价格适中，可靠性高，便于使用和携带，可用于大型建筑工程变形观测，大型生产线和生产设备的安装、验收，提供高精度的水平基准线。

申请人：刘洪云
地址：116600 辽宁省大连市开发区龙泉街9号
国籍：CN
代理机构：大连科技专利代理有限责任公司
代理人：龙锋
更多信息请下载全文后查看。
