施耐德的几种系列PLC介绍
施耐德PLC全系列样本-推荐下载
施耐德PLC 全系列样本TSX Neza PLC简介：Neza PLC是性能可靠、容易使用的小型PLC 、其I/0点数从14点可扩展至80点，具备高速计数、脉冲输出、实时时钟、网络通讯、及客户定制等先进功能。
技术说明： CPU 单元：8点输入 / 6点输出，12点输入 /8点输出, 两种基本结构。
普通I/O 扩展单元：12点输入，8点输出的扩展结构，最多可连接3个扩展单元，可将本地 I/O 点数扩展 至80点。
模拟量扩展单元：4路AD ,2路DA 。
远程通讯扩展单元：4点输入/ 4点或8点输出，一个RS485 通讯端口连接远程I/O ，支持Modbus 通讯。
编程：中文化界面，Windows 平台。
梯形图，指令表编程语言。
允许简单Modicon TSX Premium简介：Modicon TSXPremium 是施耐德电气公司推出的下一代PLC ，是将其在工业通讯方面的经验和最新的TCP/IP技术相结合的结果。
具有革命化的分布式结构。
技术说明： CPU 单元：面向中大型应用的高性能控制系统，单机可控制的I/O 点数达2048点。
I/O 方式：具有革命化的分布式结构----Bus X 总线，支持多个控制器。
通讯方式：简便且强大，TCP/IP以太网，Unitelway ，Modbus ，ModbusPlus ，FIPWAY ，FIPIO ，AS-I ，Interbus-s 。
PCX ：、管路敷设技术通过管线不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。
在管路敷设过程，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。
管线敷设技术包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。
线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。
施耐德M340PLC硬件和软件介绍
BMX XCA USB 045
连接PLC电缆 带有接地固定连接的USB编程电缆，长度4.5米
用于处理器模块的SD卡
硬件部分
特性 类型 简单描述
BMX RMS 008MP
SD卡－程序备份
用于PLC的存储卡，当插入到处理器时 – 保证应用程序备份 – 内置以太网端口的WEB server (Transparent Ready class B)
特性 类型 简单描述
BMX FTW x01
BMX FCW x01
电缆，用于数字量输入/输出模块 电缆，用于数字量输入/输出模块
BMX FCW x03
电缆，用于数字量输入/输出模块
1 FTB 端子块， 20根带有颜色编 1 FCN 连接器， 20根带有颜色编码 1 FCN 连接器， 20根带有颜色编码的
系统特性
– 机械特性
– 冲击 : 50g – 震动 : 5g
– 温度
– 周围温度 : 0 到60 °C ( 超过 2000 m 限制 55° C )
– 海拔高度
– 所有安全限定在4000 m。
机架：从4槽到12槽
电源
硬件部分
屏蔽杆主要用于模 拟量模块
4 , 6 , 8 或12 槽
STB XSP 3010 小屏蔽夹 STB XSP 3020 大屏蔽夹
1个40 点连接器
64 通道, 24 Vdc, 漏型 (正逻辑 ),
2个40 点连接器
模块将在 L12A.发
布
数字量输入
硬件部分
特性 类型 简单描述
BMX DDI 1603
数字量输入模块
BMX DAI 1602

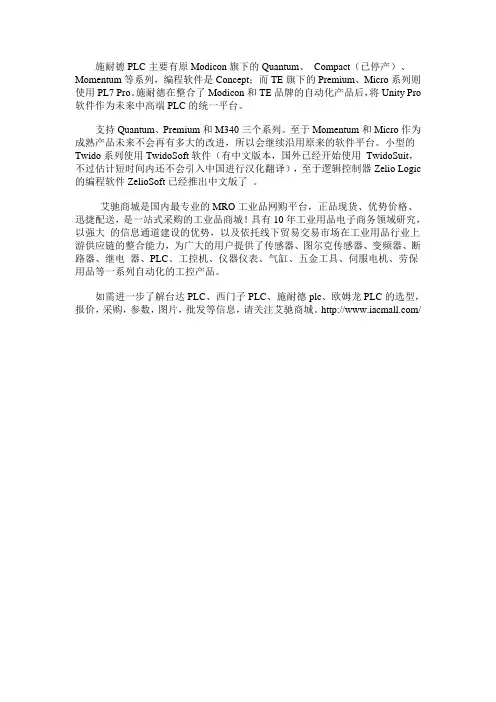

施耐德PLC的介绍
施耐德PLC主要有原Modicon旗下的Quantum、Compact（已停产）、Momentum等系列，编程软件是Concept；而TE旗下的Premium、Micro系列则使用PL7 Pro。
施耐德在整合了Modicon和TE品牌的自动化产品后，将Unity Pro 软件作为未来中高端PLC的统一平台。
支持Quantum、Premium和M340三个系列。
至于Momentum和Micro作为成熟产品未来不会再有多大的改进，所以会继续沿用原来的软件平台。
小型的Twido系列使用TwidoSoft软件（有中文版本，国外已经开始使用TwidoSuit，不过估计短时间内还不会引入中国进行汉化翻译），至于逻辑控制器Zelio Logic 的编程软件ZelioSoft已经推出中文版了。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解台达PLC、西门子PLC、施耐德plc、欧姆龙PLC的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
/。
施耐德电气各系列PLC编程软件介绍
施耐德电气各系列PLC编程软件介绍各个系列PLC的编程软件介绍从来没有哪一家PLC 像施耐德一样，光是软件就一大堆，让刚刚接触的人丈二和尚摸不着头脑，也给工厂的维护人员带来了极大的困难。
其实这是由他特殊的历史决定的。
施耐德是德国常见的人名，就和我们的小红，小明，狗剩子一样，满大街都是。
施耐德是一家投资公司，PLC都是收购来的，包括著名的Modicon公司，就是生产出世界世界上第一款PLC 084 的那个莫迪康公司，也是PLC 发明人迪克莫利的那个公司，都被施耐德收购。
今天我就给大家梳理一下施耐德各个系列PLC 的软件。
1 MODICON收购的美国莫迪康公司的 Quantuam (昆腾) Momentum 系列使用软件 Concept2 TE收购的美国TE 公司的 Premieum Micro 系列使用软件 PL7这两家都是血统纯正的美国货，是美系PLC 的代表。
现在已经整合成一个软件 Unity Pro 。
主要支持 Quantuam Premieum M340 M580 系列的PLC，由于是美国货，所以Unity Pro 和AB GE 等PLC 的编程风格很像。
Unity Pro主要用在EU 行业，比如油田，电力，矿山，市政等大型工程项目。
至于Momentum 和Micro 要么停产了，要么慢慢退出中国市场，已经很少见了。
Unity Pro软件是不支持的，继续使用原来的软件。
3 M系列（包装盒上也会印有Modicon）此系列主要有M258 M251 M241 M238 M218 LMC058,LMC078，编程软件SoMachine，其中LMC058,LMC078支持运动控制。
是施耐德自己研发的基于CoDeSyS平台的编程软件，主要用于OEM行业。
此系列上市比较晚，大概是10年左右，在这以前，OEM行业主要是用M340。
由于CoDeSyS的开放性，此系列PLC性价比高，最基础的M218 也支持IEC61131-3标准的六种编程语言，而且都是自带双串口，所以在市面上越来越多，也是大家经常见到的。
施耐德PLC硬件介绍
◎ 累加型电源 一个组合型电源，将向 Quantum 底板提供 8 A 或 11 A ( 取决于型号 ) 电流。累加型电源可工作于 独立模式或累加模式。当两个累加型电源在同一 底板中组合在一起使用时，它们将自动工作于累 加模式，向底板提供 16 A 或 20 A ( 取决于型号 ) 的电流。 在累加模式下，两个电源必须是同一型号，并 且应将它们分别放置在底板的最左边和最右边的 插槽内，以获得最长寿命。如果两个电源中的一 个电源出现故障，底板将失电。 如果底板中只有一个累加型电源，它将工作于 独立模式，向底板提供 8 A 或 11 A ( 取决于型号 ) 的电流。 累加型电源有 115/230 V 交流、 24 V 直流和 48/60 V 直流源电压等种类。
– 配置“Fall-Back”功能，可预先设置故障时的 输出状态 – I/O 模块及其他模块具有“热更换”功能，使 维护简便并增强系统可用性 – 简单的DIP开关。所有I/O 模块采用电子ID识别 技术，通讯节点地址设定采用简便的BCD旋转 开关 – 简单灵活配置，降低费用成本
机械属性
模块安装/拆除十分简便
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
104槽- 7” 6槽-10”
10槽-17”
16槽-27”
底板 140 XBP 0MM 00 包括： 1 一个金属框架。 2 一个底板接头。 3 用于附着模块的螺纹 孔。 4 安装孔。 5 接地端子。
– 大电流输出可驱动更大负荷而无需外接继电 器 – 提供多种类的输入模块以满足不同用户需求 – 高精确的模拟量I/O 模块提供有效的检测及控 制 – 快速通/断电路提供高性能的系统操作
施耐德电气各系列PLC编程软件介绍
施耐德电气各系列PLC编程软件介绍各个系列PLC的编程软件介绍从来没有哪一家PLC 像施耐德一样，光是软件就一大堆，让刚刚接触的人丈二和尚摸不着头脑，也给工厂的维护人员带来了极大的困难。
其实这是由他特殊的历史决定的。
施耐德是德国常见的人名，就和我们的小红，小明，狗剩子一样，满大街都是。
施耐德是一家投资公司，PLC都是收购来的，包括著名的Modicon公司，就是生产出世界世界上第一款PLC 084 的那个莫迪康公司，也是PLC 发明人迪克莫利的那个公司，都被施耐德收购。
今天我就给大家梳理一下施耐德各个系列PLC 的软件。
1 MODICON收购的美国莫迪康公司的 Quantuam (昆腾) Momentum 系列使用软件 Concept2 TE收购的美国TE 公司的 Premieum Micro 系列使用软件 PL7这两家都是血统纯正的美国货，是美系PLC 的代表。
现在已经整合成一个软件 Unity Pro 。
主要支持 Quantuam Premieum M340 M580 系列的PLC，由于是美国货，所以Unity Pro 和AB GE 等PLC 的编程风格很像。
Unity Pro主要用在EU 行业，比如油田，电力，矿山，市政等大型工程项目。
至于Momentum 和Micro 要么停产了，要么慢慢退出中国市场，已经很少见了。
Unity Pro软件是不支持的，继续使用原来的软件。
3 M系列（包装盒上也会印有Modicon）此系列主要有M258 M251 M241 M238 M218 LMC058,LMC078，编程软件SoMachine，其中LMC058,LMC078支持运动控制。
是施耐德自己研发的基于CoDeSyS平台的编程软件，主要用于OEM行业。
此系列上市比较晚，大概是10年左右，在这以前，OEM行业主要是用M340。
由于CoDeSyS的开放性，此系列PLC性价比高，最基础的M218 也支持IEC61131-3标准的六种编程语言，而且都是自带双串口，所以在市面上越来越多，也是大家经常见到的。
施耐德plc有哪些系列
施耐德plc有哪些系列？各个系列中又有哪些型号？例三菱有FX(FX0S FX1 N、、）Q系列 L系列。
尽量说详细
2012-12-12 10:39zx14367|分类：网站使用|浏览2462次
分享到：
2012-12-12 13:46提问者采纳
施耐德目前有7个系列的PLC：
Twido，小型PLC，可完成一般的自动化任务，比西门子S7-200性能稍弱，编程平台是TwidoSoft或TwidoSuite；
M218，小型PLC，可完成一般的自动化任务，比西门子S7-200性能稍弱，编程平台是SoMachine；
M238，面向OEM自动化的小型专用PLC，可完成较复杂的OEM自动化任务，跟西门子S7-200性能接近，编程平台是SoMachine；
M258，中型PLC，跟西门子S7-300性能接近，但结构有所差异，更接近于倍加莱、倍福、万可的产品，编程平台是SoMachine；
M340，中型PLC，跟西门子S7-300性能接近，编程平台是Unitry；Premium，中型PLC，跟西门子S7-300性能接近，新的编程平台是Unitry，原来是PL7 Pro；
Quantumn，大型PLC，跟西门子S7-400性能接近，新的编程平台是Unitry，原来是Concept；
已经淘汰的产品线：
Neza，小型PLC，Modicon Nano的中国版，编程平台是PL707；
Micro，小型PLC，原来面向小型自动化应用的一代产品，编程平台是PL7；984，大型PLC，Modicon Quantumn的前一代产品。
施耐德睿易系列产品介绍
概述
施耐德电气“睿易”系列针对中国 OEM 在自动化生产及成本投入方面的核心价值诉求，具备性能卓越、可 靠安全、简单应用与高性价比等协同优势，有望成为支持新兴 OEM 客户优化生产资源、提升投入产出价值 回报的典范产品。 睿易系列包含可编程控制器(如：M218/208 PLC)、变频器、运动控制、人机界面等产品。
中间继电器
RXMpL 系列中间继电器
小Байду номын сангаас断路器
Osmart 系列小型断路器
塑壳断路器
OS 塑壳断路器 .
特点
1.针对中国市场设计、在国内生产，产品质量严格按施耐德电气全球质量管理体系管控。 2.此新方案的标准软件内核和此前施耐德电气推出的高端解决方案，即“优选自动化”方案架构中的软件 内核 SoMachine 是一致的。这给设备厂商未来进行方案升级预留了通道。 3.睿易最为核心的优势体现于其对行业流程工艺的 Know-how，这可以直接给本土 OEM 设备制造商搭起直 通终端生产商需求的桥梁。 4.只采用开放性的通讯协议和相关的控制部件，人机界面内置所有的库文件。这样的好处在于尽可能的实 现通用性和灵活性。 4.加强了抗振动、PCB 板防水防腐蚀保护，提高 EMC 抗电磁干扰能力等 5.针对一些中国工程师使用习惯，对产品进行了细节设计改进。 6.“睿易”不仅是一个解决方案，它还能提供咨询服务。该服务可以延展到供应、物流、交货等各个环节。
包含产品
可编程控制器
Modicon M218 可编程控制器 Modicon M208 可编程控制器
触摸屏 & 信号灯柱
Magelis GXO 触摸屏高级面板 XVG 系列一体式信号灯柱
变频器
ATV303 变频器 ATV61F 变频器
施耐德中端PLC产品介绍(Modicon)
12
M340在水电行业的应用
至公用LCU
bus
适用场合
通风空调控制系统 公用设备控制系统 闸门控制系统 M340
触摸屏
常见IO点数
DI : 64; DO : 32 ; AI : 8 ;
……
软启动器 软启动器 软启动器
Schneider Electric Division - Name – Date -
支持热插拔
架构紧固，抗噪音，抗振动
DIN导轨或直接安装
远 程 扩 展
以太网
Schneider Electric Division - Name – Date -
● 主要特点
P R A
● 每个远程站支持最大点数 为1024 数字量，256点 模拟量,最多20个站 ● 在同一远程站上的安装NOE 和PRA模板构成冗余以太网 连接 ● 分布式I/O站支持机架扩展
Schneider Electric Division - Name – Date -
25
典型架构
Schneider Electric Division - Name – Date -
26
BUSX上冗余I/O的架构
Schneider Electric Division - Name – Date -
中端PLC自动化平台
Modicon M340/Premium/Advantys STB
Modicon M340
将100%免除您的后顾之忧
高性能中端PLC Modion M340！
M340
Unity Pro S
Software/logiciel
V4.0
M; 3; 40;
Modicon Size Version
施耐德的几种系列PLC介绍
施耐德的几种系列PLC介绍NEZA PLC（TSX08系列）NEZA系列是一个丰富功能的小型PLC,性能价格比高,体积小,通用性强.新一代的手持式编程器----中文掌上电脑PL707WinCE,支持中文界面,无论是编程,监控,调试还是现场操作,都十分方便.客户化功能块----把您的算法直接放入功能块,以便把它作为一个标准指令来使用.I/O点可从20点扩展到80点.■ Premium PLC（TSX 57系列）中型机架,CPU功能强,速度快,内存大.丰富的联网通讯功能.紧凑灵活的开关量和多种模拟量模块.特种模块:高速计数模块,轴控制模块,步进控制模块,通信模块及称重模块.编程环境与Micro PLC 相同.■ Quantum PLC（140系列）组态方便,维护简单.结构和模块的灵活选择.通过在世界范围内的上万的装机量,已被无数种应用证明满足各种应用需求.性能出色的处理器,先进的IEC方式编程,支持各种网络.■ Micro PLC（TSX37系列）紧凑型机架,体积小,功能强,配置灵活,价格低.适合中国市场特点强大的CPU功能.速度快,内存大,集成LED显示窗,并可多任务运行.紧凑的I/O模块结构,开关量I/O容量大(可达248点).模拟量I/O点数多(可达41点),功能强(有40KHz的高速计数模块和集成的10KHz硬件计数和500Hz软件计数等).多种人机界面和丰富的联网功能,如: Modbus,Modbusplus(MB+),TCP/IP,Ethernet,Unitelway,Fipway等提供梯级图,指令流,顺控功能图三种组态语言.提供8种CPU卡件，可灵活实现本地控制与远程监视的完美结合。
提供开放的通讯连接，通讯适配器支持：Modbus Plus、Interbus、Profibus-DP、FIPIO、 ControlNet、DeviceNet、AS-I、TCP/IP以太网等。
提供多种符合工业现场信号规格的I/O模块，包括：开关量I/O模块、模拟量I/O模块、混合I/O模块等。
plc施耐德电气
PLC 施耐德电气简介PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的计算机控制系统。
施耐德电气是一家全球领先的能源管理和自动化解决方案提供商，其PLC产品以其可靠性和稳定性而闻名。
施耐德电气PLC产品系列Modicon M340 系列Modicon M340 SeriesModicon M340 SeriesModicon M340系列是施耐德电气PLC产品系列中的一款强大且功能丰富的控制器。
该系列具有高性能和灵活性，适用于各种工业自动化应用。
Modicon M340系列的主要特点包括：•可编程性：支持多种高级语言编程，如Ladder Diagram（LD）、Structured Text（ST）等，方便用户进行程序开发和修改。
•高速处理：搭载先进的处理器和高速通信模块，能够处理大量的输入输出信号，并实时响应控制命令。
•大容量存储：具备大容量的内部存储器和可扩展的外部存储器，可存储大量的用户程序和数据。
•通信能力：支持多种通信协议，如Modbus、Ethernet等，方便与其他设备进行数据交互和远程监控。
Modicon Quantum 系列Modicon Quantum SeriesModicon Quantum SeriesModicon Quantum系列是施耐德电气PLC产品系列中的另一款高性能控制器。
该系列被广泛应用于大型工业自动化系统，具有以下特点：•可靠性：采用先进的硬件设计和故障诊断功能，确保系统的高可用性和可靠性。
•灵活性：支持多种I/O模块和通信模块的灵活配置，以满足不同应用的需求。
•安全性：具备安全控制功能，支持硬件和软件层面的安全措施，保护系统免受潜在的安全威胁。
•扩展性：允许用户根据需求对系统进行扩展和升级，以适应未来的发展。
Modicon Premium 系列Modicon Premium SeriesModicon Premium SeriesModicon Premium系列是施耐德电气PLC产品系列中的一款高性能控制器。
施耐德PLC Twido PLC 可编程控制器 第二章、TWIDO系列PLC介绍
第二章、TWIDO系列PLC介绍2-1 系列构成2-2 TWIDO主要功能2-3 安装与接线2-4 I/O地址分配2-5 TWIDO语言对象-内部软元件说明2-1 系列构成掌握要点：TWIDO 系列PLC介绍了解TWIDO系列PLC的系统构成。
2-1-1 CPU、I/O说明：TWIDO是一体化的小型PLC，由本体和扩展单元组成。
本体：集成了CPU，存储器，电源，输入、输出几部分。
Twido 控制器有以下两种模式CPU：一体型模块型一体型控制器包括：10 I/Os TWDLCAA 10DRF 不可扩展16 I/Os TWDLCAA 16DRF 不可扩展24 I/Os TWDLCAA 24DRF 可扩展4个模块40 I/Os TWDLCAA 40DRF 可扩展7个模块TWDLCAE 40DRF 可扩展7个模块,带以太网接口模块型控制器包括：20 I/Os TWDLMDA 20DTK 可扩展4个模块TWDLMDA 20DUK 可扩展4个模块TWDLMDA 20DRT 可扩展7个模块40 I/Os TWDLMDA 40DTK 可扩展7个模块TWDLMDA 40DUK 可扩展7个模块以下是控制器列表：扩展：本体通过连接扩展单元增加I/O点数和特殊功能（如AD/DA，通讯接口）。
数字量I/O或继电器类型的15个扩展模块模拟量I/O类型的8个扩展模块有多种点数组合、输出类型供用户选择下表为数字量和继电器扩展I/O模块：下表列出了模拟量扩展I/O模块：下表列出了可用选件：TWDLCAA40DRF 和 TWDLCAE40DRF系列一体型基控制器具有的高级集成特征：内置 100Base-TX 以太网端口：仅TWDLCAE40DRF板上的实时时钟(RTC):TWDLCAA40DRF和TWDLCAE40DRF第四个高速计数器(FC)：TWDLCAA40DRF和TWDLCAE40DRF 外部电池：TWDLCAA40DRF和TWDLCAE40DRF另外用户可选择两种编程设备对TWIDO进行编程和监控：* 安装了编程软件的计算机；专用掌上电脑。
施耐德中端PLC产品介绍(Modicon)
12
M340在水电行业的应用
至公用LCU
Modbus
适用场合
通风空调控制系统 公用设备控制系统 闸门控制系统 M340
触摸屏
常见IO点数
DI : 64; DO : 32 ; AI : 8 ;
……
软启动器 软启动器 软启动器
Schneider Electric Division - Name – Date -
Schneider Electric Division - Name – Date -
17
电子凸轮模块与运动控制模块
电子凸轮模块与运动控制模块 ●电子凸轮模块 (CCY 1128) ●步进电机的运动控制模块 (CFY 11/21) ●伺服电机的运动控制模块 (CAY 21/41/22/42/33) (CSY 84/85/164)
新版Unity Pro V4.0 支持中文编程环境 有S、M、L和XL版
Schneider Electric Division - Name – Date -
2
结构紧凑，稳定可靠
所有模块 均可热插拔
降低PLC在机器中的安装成本 4 - 6 - 8 – 12个插槽
100 mm 93 mm 32 mm
DP v1
通讯
●在Unity Pro中通过FDT技术自动扫描所 有Profibus从站 ●宽温工作（-25°至70°）
8
Schneider Electric Division - Name – Date -
M340 RTU模块
石化，水处理，交通， 风电，基站，铁路….
内置1个以太网和1个串口 DNP3/Modubus协议 时间戳，数据记录 支持第三方协议
超过25年的热备经验！
施耐德PLC硬件介绍演示文稿
模块安装/拆除
终端条安装
热插拔特性
热插拔
I/O 模块 电源模块 CPU 模块
电子模块 ID
任何模块可在任意槽 无槽位依赖性
软件配置
软件编址. 无 DIP 开关! 你只需设置下列3种情况开关:
RIO address 远程I/O 分站地址 DIO address 分布I/O 分站地址 Modbus Plus address MB+地址
※基于LED状态指示灯，可显示CPU及其 通讯端口的工作状态，简化故障检修。
LED 显示区
电池 钥匙开关
内存保 护
通讯参数选择开关 MB连接端口
MB+连接端口
CPU 模块
模块代号 描述 颜色代码
Ready Run Modbus Modbus +
Bat Low
Mem Prt
LEDs Ready Run Modbus Modbus + Mem Prt Bat Low
可视状态指示
140
140
140
CPS 114 00 CPU 113 00 DAI 553 00
AC Power Supply CPU Module 115 VAC In
1401Βιβλιοθήκη 0DAO 842 10 DDI 353 00
100-230 VAC Out24 VDC In
140 DDO 353 00
二、Quantum PLC 1、Quantum PLC系统简介：
– Quantum 自动化系列产品是施耐德公司自动化领 域里完美的高端PLC，是由美国MODICON 公司生 产.
– Quantum生产线是一条具有高水平的自动硬件生 产线，从而使美国和欧洲的生产线融为一个产品 系列，同时也是Quantum产品能够满足美洲和欧 洲的最新标准
施耐德工控产品简介
基于SoMachine平台 平台 基于
Schneider Automation
8
M238特点 特点
可差拔端子 集成CANOPEN主站 集成 主站 内存容量(512K-1024K,60000%MW) 内存容量 USB下载程序 下载程序 高速计数路数多速度快(100KHz) 高速计数路数多速度快 本体支持编码器 SL1和SL2为RJ45方便与 的变频 触屏连接 方便与SE的变频 和 为 方便与 的变频,触屏连接
modbustcpip?第一个100m快速以太网模板?第一个提出透明就绪概念?第一个通讯协议全开放并且成为中国国家标准的厂家?第一个解决统一背板总线技术的厂家dickmorley施耐德plc产品综合介绍schneiderautomation5plc产品定位价格性能premiumm340m238m258m218schneiderautomation6premium特点?是一个强大的自动化平台?具有高度的分布式结构?集成了众多智能功能?属于紧凑型大中型plc?多网络支持?强大的自诊断功能?配置和组态编程简单基于unitypro平台schneiderautomation7高密性所有模块所有模块均可热插拔均可热插拔m340特点?高度灵活具有46812个插槽?内置式ps单元dcac都可用?具有模块高密性具有64点io模块?属于紧凑型中型plc?内置2种网络接口?内置usb编程口?无需电池基于unitypro平台schneiderautomation8高密性m258特点?双核cpu内核1用户程序内核2用于通讯?海量内存128mflashrom64m用户内存?内置多种网络接口modbuscanopen以太网?可扩展232485接口?内置usb编程口?电池仅用于rtc时钟?可扩展远程机架?薄皮式扩展io节省你的空间基于somachine平台schneiderautomation9高密性m238特点?可差拔端子?集成canopen主站?内存容量512k1024k60000mw?usb下载程序?高速计数路数多速度快100khz?本体支持编码器?sl1和sl2为rj45方便与se的变频触屏连接基于somachine平台schneiderautomation10高密性m218特点?执行时间
施耐德Modicon M200&M100 PLC技术培训-功能介绍
10继电器 10晶体管漏型输 出 (Sink) 10晶体管漏型输 出 (Sink)
16继电器 16继电器 16晶体管漏型输 出 (Sink) 16晶体管漏型输 出 (Sink)
2 个高速脉冲 输出 最大.100KHz 2 个高速脉冲 输出 最大.100KHz
1
1 1 1 1 1 1
1
TM200CE24R
M200&M100 技术培训
2014-9-11
1
PLC
● 2个系列产品: M200
M100
按需所制 &易用可靠 PLC
按需所制的灵活性和功 能,满足机器的扩展
Confidential Property of Schneider Electric
专用于顺序控制, 并内置通讯
2
M200&M100典型行业及应用
TM3DM8R
TM3DM24R All Screw terminal connector
Confidential Property of Schneider Electric
10
TM3扩展模块
模拟量 I/Os
输入 2 4 8 2 4 8 4 Thermocouple(J,K,R,S ,B,T,N,E,C)/NTC and PTC -10…+10VDC, 0…+10VDC/ 0…20mA,4…20mA Or Thermocouple(J,K,R,S ,B,T,N,E,C)/RTDs( Ni100,Ni1000,PT10 0,PT1000) -10…+10VDC, 0…+10VDC/ 0…20mA,4…20mA -10…+10VDC, 0…+10VDC/ 0…20mA,4…20mA -10…+10VDC, 0…+10VDC/ 0…20mA,4…20mA 输出 输入类型 输出类型 分辨率 16bit or 15bit+-sign 12bit or 11bit+-sign 12bit or 11bit+-sign 12bit or 11bit+-sign 12bit or 11bit+-sign 16bit or 15bit+-sign 16bit or 15bit+-sign -10…+10VDC, 0…+10VDC/ 0…20mA,4…20mA -10…+10VDC, 0…+10VDC/ 0…20mA,4…20mA 12bit or 11bit+-sign Or 16bit or 15bit+-sign / 12bit or 11bit+-sign 端子类型 螺丝端子 5.08mm 螺丝端子 3.81mm 螺丝端子 3.81mm 螺丝端子 5.08mm 螺丝端子 5.08mm 螺丝端子 3.81mm 螺丝端子 3.81mm 螺丝端子 5.08mm TM3 型号 TM3AI2H TM3AI4 TM3AI8 TM3AQ2 TM3AQ4 TM3TI8T TM3TI4
施耐德PLC产品资料
M340 PLC(电源)
M340 I/O
Premium PLC
• 特点：最高控制点数2048，主要使用在大型机械设 备以及中性系统中，主要采用的事模块化结构。即 通过机架模块组合符合客户要求的系统。 • 机架组件4/6/8/12槽扩展和非扩展的机架 • 施耐德电气公司推出的世界上第一个通用自动化 平台Quantum，是具有强大处理能力的大型控制系 统，可以满足大部分离散和过程控制的经济和灵活 的硬件控制平台。 • Quantum系统同时提供了IEC要求的全部5种编程 方式：LD、FBD、SFC、IL、ST，将传统DCS与PLC的 优势完美地结合于一体，同时具备了强大的过程控 制功能和离散控制功能。
施耐德PLC产品资料
Micro PLC
• 产品特点：1，运算指令丰富，能快速及时 地控制钢领板速度，保证成型精度， • 2，内存扩展功能为大型精密控制提供大容 量数据存储
• 内置人机界面接口和多种通讯扩展接口， 易于实现与其他设备的连接
Micro PLC(CPU单元）
• Micro PLC系列可编程控制器（五种不同层 次的CPU单元）
Premium PLC（电源）
Hale Waihona Puke Quantum PLC• 特点：高性能型。控制点数65535个点数， 应用高性能的CPU，有更强大的处理功能， 并且有双处理器 • 高可靠性 • 兼容性 • 开放性 • 易于升级
Premium PLC
Micro PLC(功能)
Micro PLC(I/O模块）
M340 PLC
• M340 plc针对OEM以及中系统用户开发新型 PLC，主要应用于纺机，包装，橡塑，建机， 印刷等。
M340 PLC
• • • • • • 产品特点：每毫秒处理7K条指令 4MB的程序内存 总共可处理70K条指令 具有出色布尔处理能力，轻松进行整数和浮点运算 支持五种IEC语言，不必担心运行速度 拥有高级多任务操作系统(主任务，快速任务，事件 任务) • 主任务：处理时间在10ms到20ms之间 • 快速任务：确保一些处理能在毫秒级的时间内执行 •事件任务：总共支持64个具有优先级的事件任务
