设备-电厂常用阀门简介课件(自制)
合集下载
阀门知识简介完全(共63张PPT)
阀门形式
G-闸阀 C-止回阀 B-球阀 F-蝶阀 L-截止阀 T-三通阀 N-针形阀
压力等级
A-ANSI 150LB B-ANSI 300LB C-ANSI 600LB D-API602 800LB E-ANSI 900LB F-ANSI 1500LB G-ANSI 2500LB
阀门材料及腐蚀 余量
(b) 楔式弹性单闸板
通用分类法 公称压力及阀体材料，阀门的型号由七个单元组成，按下列顺序
编制。 这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。
（5）公称压力小于1.
ＬＣＢ：低温方式分可分为：
1 2 3 4 5 6 当阀门部分开启时，在闸板( 背面产生涡流) ，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难。
截止阀与节流阀的结构基本相同，只是阀 瓣的形状不同：截止阀的阀瓣为盘形，节流阀 的阀瓣多为圆锥流线型，特别适用于节流，可 以改变通道的截面积，用以调节介质的流量与 压力。
截止阀的种类
截止阀
直杆式
直通式
角式
斜杆式
直通式
上螺纹阀杆
下螺纹阀杆 上螺纹阀杆 下螺纹阀杆
螺纹连接
法兰连接
焊接连接 螺纹连接 法兰连接
（２）角形阀：弯头处，流 动阻力小。
截止阀和节流阀阀体
（３）直流阀：阀体与阀杆 成45°,流动阻力小，压降也小， 便于检修和更换。
（４）针形阀：阀瓣为锥形 针形，阀杆通常用细螺纹以取 得微量调节。
截止阀和节流阀阀瓣
（１）截止阀阀瓣（平面阀瓣） 为截止阀主要形式的启闭件，接触
二、阀门的分类
按与管道连接方式分可分为：
法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门。 螺纹连接阀门：阀体带有螺纹，与管道采用螺纹连接的阀门。
阀门知识简介PPT课件
阀门市场发展展望
随着工业自动化和智能化的发展，阀门市场需求 将持续增长，同时市场竞争也将更加激烈。
3
阀门行业政策与建议
政府应加大对高效、节能、环保型阀门的支持力 度，鼓励企业加强技术创新和品牌建设。
THANKS
感谢观看
更换磨损件
及时更换阀门的磨损件， 如密封件、填料等，保证 阀门的密封性能和使用寿 命。
阀门常见故障及排除
阀门泄漏
检查阀门的密封件和填料，如有 损坏或老化应及时更换；检查阀 门的操作机构，确保其正常工作。
阀门卡涩
检查阀门的操作机构，确保其润滑 良好；检查阀门的通道，确保其畅 通无阻。
阀门开关不灵活
检查阀门的操作机构，如有松动或 损坏应及时修复；检查阀门的密封 件，如有老化或损坏应及时更换。
欧洲标准化委员会（CEN）
03
CEN制定了欧洲统一的阀门标准，如EN 12266-1、EN 12266-
2等，以确保欧洲市场的阀门具有互换性和兼容性。
国家阀门标准与规范
中国国家标准化管理委员 会（SAC）
中国制定了大量的阀门国家标准和行业标准 ，如GB/T 12230-2007、JB/T 9092-1999 等，涵盖了各种类型和规格的阀门。
调节阀
总结词
调节阀是一种控制阀门，用于调节流体介质 的流量、压力和温度等参数。
详细描述
调节阀由阀体、阀瓣和驱动装置等组成，可 以根据需要调节流体介质的流量、压力和温 度等参数。调节阀具有控制精度高、调节范 围广等优点，广泛应用于各种工业设备和自 动化控制系统中。
03
阀门材料与性能
阀门材料种类与特性
行业协会
一些阀门行业协会也制定了相关的阀门标准和规范，如美 国阀门制造商协会（AMMVA）和欧洲阀门制造商协会 （EMVA）等。这些标准和规范通常作为行业内的参考和 指导，以确保阀门产品的互换性和兼容性。
随着工业自动化和智能化的发展，阀门市场需求 将持续增长，同时市场竞争也将更加激烈。
3
阀门行业政策与建议
政府应加大对高效、节能、环保型阀门的支持力 度，鼓励企业加强技术创新和品牌建设。
THANKS
感谢观看
更换磨损件
及时更换阀门的磨损件， 如密封件、填料等，保证 阀门的密封性能和使用寿 命。
阀门常见故障及排除
阀门泄漏
检查阀门的密封件和填料，如有 损坏或老化应及时更换；检查阀 门的操作机构，确保其正常工作。
阀门卡涩
检查阀门的操作机构，确保其润滑 良好；检查阀门的通道，确保其畅 通无阻。
阀门开关不灵活
检查阀门的操作机构，如有松动或 损坏应及时修复；检查阀门的密封 件，如有老化或损坏应及时更换。
欧洲标准化委员会（CEN）
03
CEN制定了欧洲统一的阀门标准，如EN 12266-1、EN 12266-
2等，以确保欧洲市场的阀门具有互换性和兼容性。
国家阀门标准与规范
中国国家标准化管理委员 会（SAC）
中国制定了大量的阀门国家标准和行业标准 ，如GB/T 12230-2007、JB/T 9092-1999 等，涵盖了各种类型和规格的阀门。
调节阀
总结词
调节阀是一种控制阀门，用于调节流体介质 的流量、压力和温度等参数。
详细描述
调节阀由阀体、阀瓣和驱动装置等组成，可 以根据需要调节流体介质的流量、压力和温 度等参数。调节阀具有控制精度高、调节范 围广等优点，广泛应用于各种工业设备和自 动化控制系统中。
03
阀门材料与性能
阀门材料种类与特性
行业协会
一些阀门行业协会也制定了相关的阀门标准和规范，如美 国阀门制造商协会（AMMVA）和欧洲阀门制造商协会 （EMVA）等。这些标准和规范通常作为行业内的参考和 指导，以确保阀门产品的互换性和兼容性。

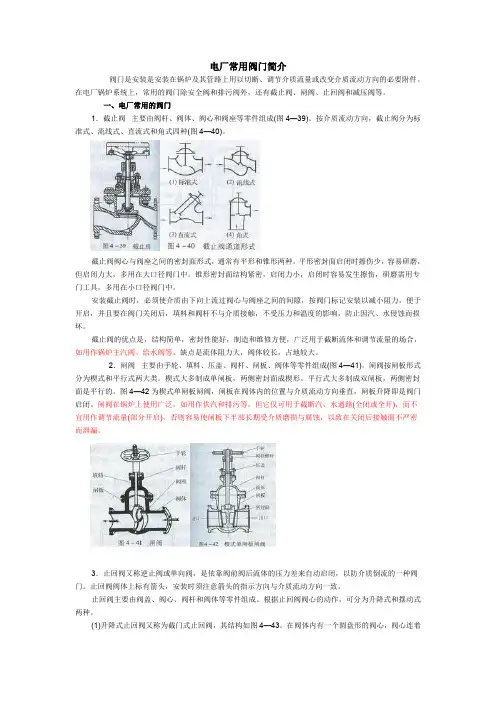

电厂常用阀门简介
电厂常用阀门简介阀门是安装是安装在锅炉及其管路上用以切断、调节介质流量或改变介质流动方向的必要附件。
在电厂锅炉系统上，常用的阀门除安全阀和排污阀外，还有截止阀、闸阀、止回阀和减压阀等。
一、电厂常用的阀门1．截止阀主要由阀杆、阀体、阀心和阀座等零件组成(图4—39)。
按介质流动方向，截止阀分为标准式、流线式、直流式和角式四种(图4—40)。
截止阀阀心与阀座之间的密封面形式，通常有平形和锥形两种。
平形密封面启闭时擦伤少，容易研磨，但启闭力大，多用在大口径阀门中。
锥形密封面结构紧密，启闭力小，启闭时容易发生擦伤，研磨需用专门工具，多用在小口径阀门中。
安装截止阀时，必须使介质由下向上流过阀心与阀座之间的间隙，按阀门标记安装以减小阻力，便于开启，并且要在阀门关闭后，填料和阀杆不与介质接触，不受压力和温度的影响，防止因汽、水侵蚀而损坏。
截止阀的优点是，结构简单，密封性能好，制造和维修方便，广泛用于截断流体和调节流量的场合，如用作锅炉主汽阀、给水阀等。
缺点是流体阻力大，阀体较长，占地较大。
2．闸阀主要由手轮、填料、压盖、阀杆、闸板、阀体等零件组成(图4—41)。
闸阀按闸板形式分为楔式和平行式两大类。
楔式大多制成单闸板，两侧密封面成楔形。
平行式大多制成双闸板，两侧密封面是平行的。
图4—42为楔式单闸板闸阀，闸板在阀体内的位置与介质流动方向垂直，闸板升降即是阀门启闭。
闸阀在锅炉上使用广泛，如用作供汽和排污等，但它仅可用于截断汽、水通路(全闭或全开)，而不宜用作调节流量(部分开启)，否则容易使闸板下半部长期受介质磨损与腐蚀，以致在关闭后接触面不严密而泄漏。
3．止回阀又称逆止阀或单向阀，是依靠阀前阀后流体的压力差来自动启闭，以防介质倒流的一种阀门。
止回阀阀体上标有箭头，安装时须注意箭头的指示方向与介质流动方向一致。
止回阀主要由阀盖、阀心、阀杆和阀体等零件组成。
根据止回阀阀心的动作，可分为升降式和摆动式两种。
(1)升降式止回阀又称为截门式止回阀，其结构如图4—43。
工厂常用阀门ppt课件
38分类机械式热静力式热动力式主要种类倒吊桶调温式膜盒式圆盘碟片式工作原理蒸汽与冷凝水比重差蒸汽与冷凝水比重差和温度差蒸汽与冷凝水温度差蒸汽与冷凝水流速差熱力学流体力学特性差作动特性间接间接主要用途设备主管设备主管伴热管主管伴热管主管伴热管主管排出能力121215动作39疏水阀340流体流体颜色颜色低温冷凝水高温冷凝水饱和蒸汽工作原理蒸汽与冷凝水比重差机械型浮球式疏水阀41热动力型圆盘碟片式疏水阀流体颜色流体颜色低温冷凝水高温冷凝水饱和蒸汽工作原理蒸汽与冷凝水熱力学流体力学特性差42安全阀安全阀的作用原理是基于力平衡一旦阀瓣所受压力大于弹簧设定压力时阀瓣就会被此压力推开其压力容器内的气液体会被排出以降低该压力容器内的压434445
43
44
45
23
球阀（5）
24
蝶阀（1）
蝶阀又叫翻板阀，是一种结构简单的调节 阀，同时也可用于低压管道介质的开关控 制。
蝶阀是指关闭件（阀瓣或蝶板）为圆盘， 围绕阀轴旋转来达到开启与关闭的一种阀， 在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体 内绕其自身的轴线旋转，从而达到启闭或 调节的目的。
缺点：1.密封面之间易引起冲蚀和擦伤，维修比
较困难。 2.外形尺寸较大，开启需要一定的空间，开闭时
间长。
3.结构较复杂。
31
32
33
节流阀(1)
节流阀是通过改变节流截面或节流长度以控制流 体流量的阀门;
节流阀没有流量负反馈功能，不能补偿由负载变 化所造成的速度不稳定，一般仅用于负载变化不 大或对速度稳定性要求不高的场合 .
都是活动的，拆卸更换都比较方便。 6．在全开或全闭时，球体和阀座的密封面与介质
隔离，介质通过时，不会引起阀门密封面的侵蚀 7．适用范围广，通径从小到几毫米，大到几米，
43
44
45
23
球阀（5）
24
蝶阀（1）
蝶阀又叫翻板阀，是一种结构简单的调节 阀，同时也可用于低压管道介质的开关控 制。
蝶阀是指关闭件（阀瓣或蝶板）为圆盘， 围绕阀轴旋转来达到开启与关闭的一种阀， 在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体 内绕其自身的轴线旋转，从而达到启闭或 调节的目的。
缺点：1.密封面之间易引起冲蚀和擦伤，维修比
较困难。 2.外形尺寸较大，开启需要一定的空间，开闭时
间长。
3.结构较复杂。
31
32
33
节流阀(1)
节流阀是通过改变节流截面或节流长度以控制流 体流量的阀门;
节流阀没有流量负反馈功能，不能补偿由负载变 化所造成的速度不稳定，一般仅用于负载变化不 大或对速度稳定性要求不高的场合 .
都是活动的，拆卸更换都比较方便。 6．在全开或全闭时，球体和阀座的密封面与介质
隔离，介质通过时，不会引起阀门密封面的侵蚀 7．适用范围广，通径从小到几毫米，大到几米，
电厂系统及常用阀门简介PPT课件
我国电厂锅炉的蒸汽参数及容量系列
参数
最大连续蒸发量（MCR） （t/h）
发电功率 （MW）
蒸汽压力 （Mpa）
蒸汽温度（℃）
给水温度 （℃）
2.5
400
105
20
3
3.9
450
145~155
35，65
6，12
165~175
130
25
9.9
540
205~225
220，410
50，100
13.8
540/540
220~250
420，670
125，200
16.8
540/540
250~280
5
300
17.5
540/540
260~290
1025，2008
300，600
注：蒸汽温度栏中的分子、分母分别为过热蒸汽温度和再热蒸汽温度
阀门是火力发电厂汽水系统中主要的流体控制部件，它用来调节介质的流量或压力。其功能包括切断或接通介质，控制流量，改变流量，改变介质流向，防止介质回流，控制压力或泄放压力。
电厂系统&常用TYCO阀门
电厂是指将某种形式的原始能转化为电能以供固定设施或运输用电的动力厂，例如火力、水力、蒸汽、柴油或核能发电厂等。其中在全世界范围，火电厂的装机容量占总装机容量的70％，发电量占总发电量的80％。火电厂是电能生产的重要组成部分。火电厂无论是对国民经济的发展,还是人民生活水平的提高，都起着重大作用。
电厂锅炉 按蒸汽参数分类 （1）中压锅炉。压力为3.822MPa（39kgf／cm2），温度为450℃。 (2)高压锅炉。压力为6～10MPa，常用压力为9.8MPa（100kgf／cm2），温度为540℃。 （3）超高压锅炉。压力为10～14MPa，常用压力为13.72MPa（14O kgf／cm2），温度为555℃或540℃。 （4）亚临界压力锅炉。压力为 14～22.2MPa，常用压力为16.66MPa（170 kgf／cm2），温度为 555℃。 （5）超临界压力锅炉。压力大于22.2 ～ 25MPa（225.65 kgf／cm2），温度为 550～570℃。 （6）超超临界锅炉 压力25～31MPa 温度为 600℃ 注：水与蒸汽的临界参数为22.115MPa（a），374.15℃，超过这个参数即为超临界参数， 也就是说维持这个温度，再升压也不会产生水。 超临界水，是指当气压和温度达到一定值时，因高温而膨胀的水的密度和因高压而被压缩的水蒸气的密度正好相同时的水。此时，水的液体和气体便没有区别，完全交融在一起，成为一种新的呈现高压高温状态的液体。
阀门简介课件(共50张PPT)
常用 阀门基础知识 (chánɡ yònɡ)
精品资料
一 阀门 的分类 (fá mén)
阀门的用途广泛，种类繁多，分类方法也比较多。总的可分两大类： 第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。如
止回阀、安全阀、调节阀、疏水阀、减压阀等。 第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。如闸阀，
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统 中也已广 用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引 起阀门密 7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应 用。
精品资料
阀门(fámén)主要参数
•1、按压力分类
•(1) 真空阀 工作压力低于标准大气压的阀门。
•(2) 低压阀 公称压力PN<1.6MPa的阀门。 •(3) 中压阀 公称压力PN<2.5~6.4Mpa的阀门。
•(4) 高压阀 公称压力PN10.0~80.0Mpa的阀门。
•(5) 超高压阀 公称压力PN≥100Mpa的阀门。
精品资料
4、止回阀
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来(yònɡ lái)防止介质 倒流的阀门。
止回阀根据其结构可分 ：1）升降式止回阀
2）旋启式止回
3）阀碟式止回阀
4）管道式止回阀，阀瓣沿着阀体中心线滑动的阀门，式止回阀是新
出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀
Q 减压阀
Y
蝶阀
精品资料
一 阀门 的分类 (fá mén)
阀门的用途广泛，种类繁多，分类方法也比较多。总的可分两大类： 第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。如
止回阀、安全阀、调节阀、疏水阀、减压阀等。 第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。如闸阀，
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统 中也已广 用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引 起阀门密 7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应 用。
精品资料
阀门(fámén)主要参数
•1、按压力分类
•(1) 真空阀 工作压力低于标准大气压的阀门。
•(2) 低压阀 公称压力PN<1.6MPa的阀门。 •(3) 中压阀 公称压力PN<2.5~6.4Mpa的阀门。
•(4) 高压阀 公称压力PN10.0~80.0Mpa的阀门。
•(5) 超高压阀 公称压力PN≥100Mpa的阀门。
精品资料
4、止回阀
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来(yònɡ lái)防止介质 倒流的阀门。
止回阀根据其结构可分 ：1）升降式止回阀
2）旋启式止回
3）阀碟式止回阀
4）管道式止回阀，阀瓣沿着阀体中心线滑动的阀门，式止回阀是新
出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀
Q 减压阀
Y
蝶阀
常用阀门的类型和结构(PPT课件)
常用阀门的类型和结构
目录
❖ 第一节 ❖ 第二节 ❖ 第三节 ❖ 第四节 ❖ 第五节 ❖ 第六节
闸阀 截止阀 节流阀 止回阀 球阀 安全阀
第一节 闸 阀
闸阀是利用闸板控制启闭的阀 门。
闸板与流体流向垂直，改变闸 板与阀座相对位置，即可改变通道 大小或截断通道。
为保证关闭严密，闸板与阀座间需研磨配合。 通常在闸板和阀座上嵌镶有不锈钢、硬质合金等耐 腐蚀材料制成的密封面。
根据闸阀闸板的结构形式，闸阀可以分为平行 式闸阀(平板阀)和锲式闸阀两大类 。
1） 平行式闸阀：密封面与垂直中心线平行，即两个密封面互 相平行的闸阀。如下图所示。
在平行式闸阀中，以带推力楔块的结构最 为常见，既在两闸板中间有双面推力楔块。
也有在两闸板间带有弹簧的，弹簧能产生 予紧力，有利于闸板的密封。
碟式止回阀结构简单，只能安装在水平管道上，密封性 较差。
四、管道式止回阀，阀瓣沿着阀体中心线滑动的阀 门，如下图所示。
管道式止回阀是新出现的一种阀门，它的体积小，重量 较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力 系数比旋启式止回阀略大。
第五节 球阀
球阀是利用一个中间开孔的球体作阀芯，靠旋转球体 90°来实现阀的开启和关闭。主要作用是用于截断和需清管 的管道上。
当压力降低到安全压 力时，导阀阀瓣在弹 簧力的作用下导阀关 闭，主阀充气，在介 质压力和弹簧压力的 作用下推动活塞下 行，使主阀关闭。
先导式安全阀是 近几年引进的一种新 型阀门，主要用于大 口径和高压场合。
谢谢大家
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
40
弹簧式安全阀按阀体构造可分为：
a 全封闭式—排放时介质不会向外泄漏而全部通过 排泄管排放。
目录
❖ 第一节 ❖ 第二节 ❖ 第三节 ❖ 第四节 ❖ 第五节 ❖ 第六节
闸阀 截止阀 节流阀 止回阀 球阀 安全阀
第一节 闸 阀
闸阀是利用闸板控制启闭的阀 门。
闸板与流体流向垂直，改变闸 板与阀座相对位置，即可改变通道 大小或截断通道。
为保证关闭严密，闸板与阀座间需研磨配合。 通常在闸板和阀座上嵌镶有不锈钢、硬质合金等耐 腐蚀材料制成的密封面。
根据闸阀闸板的结构形式，闸阀可以分为平行 式闸阀(平板阀)和锲式闸阀两大类 。
1） 平行式闸阀：密封面与垂直中心线平行，即两个密封面互 相平行的闸阀。如下图所示。
在平行式闸阀中，以带推力楔块的结构最 为常见，既在两闸板中间有双面推力楔块。
也有在两闸板间带有弹簧的，弹簧能产生 予紧力，有利于闸板的密封。
碟式止回阀结构简单，只能安装在水平管道上，密封性 较差。
四、管道式止回阀，阀瓣沿着阀体中心线滑动的阀 门，如下图所示。
管道式止回阀是新出现的一种阀门，它的体积小，重量 较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力 系数比旋启式止回阀略大。
第五节 球阀
球阀是利用一个中间开孔的球体作阀芯，靠旋转球体 90°来实现阀的开启和关闭。主要作用是用于截断和需清管 的管道上。
当压力降低到安全压 力时，导阀阀瓣在弹 簧力的作用下导阀关 闭，主阀充气，在介 质压力和弹簧压力的 作用下推动活塞下 行，使主阀关闭。
先导式安全阀是 近几年引进的一种新 型阀门，主要用于大 口径和高压场合。
谢谢大家
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
40
弹簧式安全阀按阀体构造可分为：
a 全封闭式—排放时介质不会向外泄漏而全部通过 排泄管排放。
电厂常见阀门的种类及原理 ppt课件
27
堰式隔膜阀
直通式隔Байду номын сангаас阀
28
2.7 安全阀 安全阀的作用原理
是基于力平衡，一 旦阀瓣所受压力大 于弹簧设定压力时， 阀瓣就会被此压力 推开，其压力容器 内的气（液）体会 被排出，以降低该 压力容器内的压力。
常见阀门的种 类及原理
1
主要内容
1 阀门概述及分类 2 典型阀门介绍 3 电动和气动执行机构 4 常见故障及维修
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
25
26
2.6 隔膜阀 隔膜阀是用一个弹性的膜片连接在压缩件
上，压缩件由阀杆操作上下移动，当压缩 件上升，膜片就高举，形成通路，当压缩 件下降，膜片就压在阀体上，阀门关闭。 此阀适用于开断、节流。 隔膜阀特别适用 于运送有腐蚀性、有粘性的流体，而且此 阀的操作机构不暴露在运送流体中，故不 会被污染，也不需要填料，阀杆填料部分 也不会泄漏。
2、按介质工作温度分类 (1) 高温阀 t>450℃的阀门。 (2) 中温阀 120℃≤t<450℃的阀门。 (3) 常温阀 -40℃≤t<120℃的阀门。 (4) 低温阀 -100℃≤t<-40℃的阀门。 (5) 超低温阀 t<-100℃的阀门。
7
三、通用分类法 这种分类方法既按原理、作用又按结构划 分，是目前国内最常用的分类方法。一般 分为：闸阀、截止阀、旋塞阀、球阀、蝶 阀、隔膜阀、止回阀、节流阀、安全阀、 减压阀、疏水阀、调节阀。
堰式隔膜阀
直通式隔Байду номын сангаас阀
28
2.7 安全阀 安全阀的作用原理
是基于力平衡，一 旦阀瓣所受压力大 于弹簧设定压力时， 阀瓣就会被此压力 推开，其压力容器 内的气（液）体会 被排出，以降低该 压力容器内的压力。
常见阀门的种 类及原理
1
主要内容
1 阀门概述及分类 2 典型阀门介绍 3 电动和气动执行机构 4 常见故障及维修
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
25
26
2.6 隔膜阀 隔膜阀是用一个弹性的膜片连接在压缩件
上，压缩件由阀杆操作上下移动，当压缩 件上升，膜片就高举，形成通路，当压缩 件下降，膜片就压在阀体上，阀门关闭。 此阀适用于开断、节流。 隔膜阀特别适用 于运送有腐蚀性、有粘性的流体，而且此 阀的操作机构不暴露在运送流体中，故不 会被污染，也不需要填料，阀杆填料部分 也不会泄漏。
2、按介质工作温度分类 (1) 高温阀 t>450℃的阀门。 (2) 中温阀 120℃≤t<450℃的阀门。 (3) 常温阀 -40℃≤t<120℃的阀门。 (4) 低温阀 -100℃≤t<-40℃的阀门。 (5) 超低温阀 t<-100℃的阀门。
7
三、通用分类法 这种分类方法既按原理、作用又按结构划 分，是目前国内最常用的分类方法。一般 分为：闸阀、截止阀、旋塞阀、球阀、蝶 阀、隔膜阀、止回阀、节流阀、安全阀、 减压阀、疏水阀、调节阀。
常用阀门介绍PPT课件
甘肃电投武威热电有限责任公司
常用阀门简介
甘肃电投武威热电有限责任公司
阀门的定义
“阀”的定义是在流体系统中，用来控制流体的方向 、压力、流量的装置。阀门是使配管和设备内的介质（ 液体、气体、粉末）流动、停止、隔断，并能控制其流 量或压力的装置。
甘肃电投武威热电有限责任公司
一、阀门种类 １）闸阀
甘肃电投武威热电有限责任公司
甘肃电投武威热电有限责任公司
十、按阀门的作用分类： 1.截断阀：又称闭路阀，其作用是接通或截断管路中的介质
。截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔 膜等。
2.止回阀：又称单向阀或逆止阀，其作用是防止管路中的介 质倒流。水泵吸水关的底阀也属于止回阀类 。
3.安全阀类的作用是防止管路或装置中的介质压力超过规定 数值，从而达到安全保护的目的。
七、 阀门按结构特征分类
(1)截门形：启闭件(阀瓣)由阀杆带动沿着阀座中心线 作升降运动；
(2)旋塞形：启闭件(闸阀)由阀杆带动沿着垂直于阀座 中心线作升降运动；
(3)旋塞阀：启闭件(锥塞或球) 围绕自身中心线旋转 (4)旋启阀：启闭件(阀瓣) 围绕座外的轴旋转； (5)蝶行：启闭件(圆盘) 围绕阀座内的固定轴旋转； (6)滑阀行：启闭件在垂直于通道的方向滑动。
甘肃电投武威热电有限责任公司
4.调节阀类：包括调节阀、节流阀和减压阀，其作用是调节 介质的压力、流量等参数。
5.分流阀类包括各种分配阀和疏水阀等，其作用是分配、分 离或混合管路中的介质。
甘肃电投武威热电有限责任公司
十一、阀门型号的编制
阀门的型号是用来表示阀类、驱动及连接形式、密封圈材 料和公称压力等要素的。由于阀门种类繁杂，为了制造和 使用方便，国家对阀门产品型号的编制方法做了统一规定 。阀门产品的型号是由七个单元组成，用来表明阀门类别 、驱动种类、连接和结构形式、密封面或衬里材料、公称 压力及阀体材料。 阀门型号的组成由七个单元顺序组成（见下表）（见下图）
常用阀门简介
甘肃电投武威热电有限责任公司
阀门的定义
“阀”的定义是在流体系统中，用来控制流体的方向 、压力、流量的装置。阀门是使配管和设备内的介质（ 液体、气体、粉末）流动、停止、隔断，并能控制其流 量或压力的装置。
甘肃电投武威热电有限责任公司
一、阀门种类 １）闸阀
甘肃电投武威热电有限责任公司
甘肃电投武威热电有限责任公司
十、按阀门的作用分类： 1.截断阀：又称闭路阀，其作用是接通或截断管路中的介质
。截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔 膜等。
2.止回阀：又称单向阀或逆止阀，其作用是防止管路中的介 质倒流。水泵吸水关的底阀也属于止回阀类 。
3.安全阀类的作用是防止管路或装置中的介质压力超过规定 数值，从而达到安全保护的目的。
七、 阀门按结构特征分类
(1)截门形：启闭件(阀瓣)由阀杆带动沿着阀座中心线 作升降运动；
(2)旋塞形：启闭件(闸阀)由阀杆带动沿着垂直于阀座 中心线作升降运动；
(3)旋塞阀：启闭件(锥塞或球) 围绕自身中心线旋转 (4)旋启阀：启闭件(阀瓣) 围绕座外的轴旋转； (5)蝶行：启闭件(圆盘) 围绕阀座内的固定轴旋转； (6)滑阀行：启闭件在垂直于通道的方向滑动。
甘肃电投武威热电有限责任公司
4.调节阀类：包括调节阀、节流阀和减压阀，其作用是调节 介质的压力、流量等参数。
5.分流阀类包括各种分配阀和疏水阀等，其作用是分配、分 离或混合管路中的介质。
甘肃电投武威热电有限责任公司
十一、阀门型号的编制
阀门的型号是用来表示阀类、驱动及连接形式、密封圈材 料和公称压力等要素的。由于阀门种类繁杂，为了制造和 使用方便，国家对阀门产品型号的编制方法做了统一规定 。阀门产品的型号是由七个单元组成，用来表明阀门类别 、驱动种类、连接和结构形式、密封面或衬里材料、公称 压力及阀体材料。 阀门型号的组成由七个单元顺序组成（见下表）（见下图）
阀门基础知识 (电站)PPT课件
6
通用分类法 这种分类方法既按原理、作用划分又按结构 划分，是目前国际、国内最常用的分类方法。 一般分为闸阀、截止阀、节流阀、隔膜阀、 旋塞阀、球阀、蝶阀、止回阀、减压阀、安 全阀、疏水阀、调节阀等。
8
阀门的特性
使用特性 它确定了阀门的主要使用性能和使用范围。 属于阀门使用特性的有：
阀门类别（截断阀门、调节阀门、安全阀门 等）；
➢ 电磁-液动
1
➢ 电-液动
2
➢ 蜗轮
3
➢ 正齿轮
4
圆柱齿轮
➢ 锥齿轮
5
圆锥齿轮
➢ 气动
6
➢ 液动
7
➢ 气-液动
8
➢ 电动
9
15
Ⅲ.连接形式代号用阿拉伯数字表示
连接形式 代号
内螺纹
1
外螺纹
2
法兰
4
对焊接
6b
承插焊
6s
对夹
7
卡箍
8
卡套
9
16
Ⅳ.阀门结构形式代号用阿拉伯数字表示
闸阀结构形式代号
产品类型（闸阀、截止阀、蝶阀、球阀等）；
阀门主要零件（阀体、阀盖、阀杆、阀瓣、密 封面的材料）；
阀门传动方式等。
9
结构特性 它确定了阀门的安装、维修、保养等方法的 一些特性。属于结构特性的有：
阀门的结构长度和总体高度、与管道的连 接形式（法兰连接、螺纹连接、卡箍连接、 焊接连接等）；
密封面的形式（镶圈、螺纹圈、堆焊、喷焊、 阀体本体）；
结构形式
代号
明杆楔式弹性闸板
0
单闸板
1
双闸板
2
平行式单闸板
3
双闸板
4
暗杆楔式单闸板
通用分类法 这种分类方法既按原理、作用划分又按结构 划分，是目前国际、国内最常用的分类方法。 一般分为闸阀、截止阀、节流阀、隔膜阀、 旋塞阀、球阀、蝶阀、止回阀、减压阀、安 全阀、疏水阀、调节阀等。
8
阀门的特性
使用特性 它确定了阀门的主要使用性能和使用范围。 属于阀门使用特性的有：
阀门类别（截断阀门、调节阀门、安全阀门 等）；
➢ 电磁-液动
1
➢ 电-液动
2
➢ 蜗轮
3
➢ 正齿轮
4
圆柱齿轮
➢ 锥齿轮
5
圆锥齿轮
➢ 气动
6
➢ 液动
7
➢ 气-液动
8
➢ 电动
9
15
Ⅲ.连接形式代号用阿拉伯数字表示
连接形式 代号
内螺纹
1
外螺纹
2
法兰
4
对焊接
6b
承插焊
6s
对夹
7
卡箍
8
卡套
9
16
Ⅳ.阀门结构形式代号用阿拉伯数字表示
闸阀结构形式代号
产品类型（闸阀、截止阀、蝶阀、球阀等）；
阀门主要零件（阀体、阀盖、阀杆、阀瓣、密 封面的材料）；
阀门传动方式等。
9
结构特性 它确定了阀门的安装、维修、保养等方法的 一些特性。属于结构特性的有：
阀门的结构长度和总体高度、与管道的连 接形式（法兰连接、螺纹连接、卡箍连接、 焊接连接等）；
密封面的形式（镶圈、螺纹圈、堆焊、喷焊、 阀体本体）；
结构形式
代号
明杆楔式弹性闸板
0
单闸板
1
双闸板
2
平行式单闸板
3
双闸板
4
暗杆楔式单闸板
阀门知识简介完全版PPT
普通型闸板
调节型闸板
带导流孔型闸板
闸阀的结构
(a) 楔式刚性单闸板
应用： 常温、中温、各种压力
闸阀的结构
(b) 楔式弹性单闸板
特点： 结构简单，密封面可靠，能自行补偿由于
异常负荷引起的阀体变形，防止闸板卡住。 应用：
各种压力、温 度的中、小口径及 启闭频繁场所。
闸阀的结构
(c) 楔式弹性双闸板
阀体材料：碳铸铁阀门 16—公称压力16Kgf/cm2
H—密封圈或衬里为不锈钢 1—明杆楔式单闸阀
4—法兰连接
Z—闸阀
驱动方式：手动
平台常见阀门标识
公称尺寸 （英寸）
阀门 形式
压力 等级
材质
端部连接 形式
附加 说明
阀门形式
G-闸阀 C-止回阀 B-球阀 F-蝶阀 L-截止阀 T-三通阀 N-针形阀
(3) 球面密封
阀门的基本参数
阀门填料函
（１）填料函结构：由填料压盖、 填料和填料垫组成。填料函结构分为 压紧螺母式、压盖式和波纹管式。
阀门的基本参数
（２）填料圈数 软质填料：PN≤2.5MPa时，4-10圈； PN＝4.0-10MPa时，8-10圈 成型塑料填料：上填料一圈，中填料3-4圈，
下部为一个金属填料垫。
把闸板推向出口侧阀座密封面，达 到单面密封的目的。闸板间加弹簧 实现在关闭时的密封。密封面易被 擦伤和磨损。较少采用。
撑开式：用顶楔把两块闸板撑 开，压紧在阀座密封面上而达到强 制密封。
闸阀的特点
闸阀在管路中主要作切断用，一般口径DN≥50mm的切断装置多选 用它，有时口径很小的切断装置也选用闸阀。
特点： 温度变化时不易卡住，
也不易产生擦伤现象。
热电厂常用阀门简介课件分解40页PPT
热电厂常用阀门简介课件分解
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢
