静电放电(ESD)测试操作指引

静电放电(ESD)测试操作指引
5.6用户自定义测试
5.6.1进入用户自定义设置,可自由设置测试条件(电压、放电网络、间隔时间、次数);
5.6.2测试方法和步骤和HBM模式一样;
5.7静电放电(ESD)测试完后,再测试LED光电参数和性能,以判定LED是否失效或劣化;
6.注意事项
6.1为了避免伤害,仪器必须可靠接地;
6.2在测试状态下,请勿用手触摸测试平台面板上的接线柱、测试夹具和短接插针;
7.面板说明
①高压及控制信号的输出端:用于连接IEC的放电枪或HBM、MM放电模块的高压及控制信号的输入端;
②操作键;
③液晶:显示相关信息;
④启动键:当启动时,可输出高压进行放电试验,相应警示指示灯点亮,此时不能进行模式选择、参数设定;
⑤复位键:当复位有效时,可进行极性和模式选择、参数设定等;
⑥静电放电发生器主电源开关。
6.3在使用平台上的测试夹具时,请不要在不装任何试品的情况下作ESD测试,特别市在4KV以上,否则夹具管脚间会放电;
6.4在使用WY305电源点亮LED时,请将“取样选择开关”按键按至“INNER”内取样,如用光谱分析系统点亮时,选择“OUTER”外取样开关;
6.5当LED闪烁时,按WY305电源“DISPLAY SETTING”(显示设置)调设其电流及电压的参数;
5.4.5测试完成后,静电测试平台高压灯灭,按“RESET”复位键EMS61000-2A高压灯灭,测试停止;
5.4.6按WY305电源“OUTPUT”键关闭电源输出,LED灯灭后更换LED,重复5.4步骤进行下一个测试;
5.5机器模型(MM)测试
5.5.1进入“MM测试等级”界面,重复5.4.3-5.4.5步骤。
8.相关文件
8.1《监控和测量仪器管理程序》的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法。

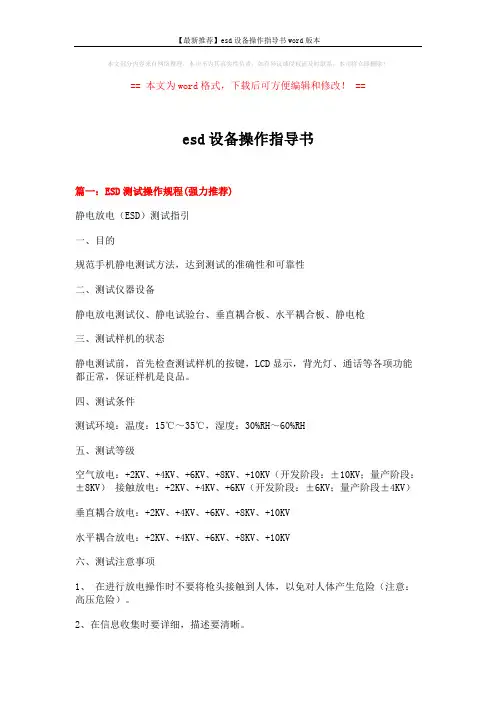

【最新推荐】esd设备操作指导书word版本 (6页)

【最新推荐】esd设备操作指导书word版本 (6页)

本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==esd设备操作指导书篇一:ESD测试操作规程(强力推荐)静电放电(ESD)测试指引一、目的规范手机静电测试方法,达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前,首先检查测试样机的按键,LCD显示,背光灯、通话等各项功能都正常,保证样机是良品。

四、测试条件测试环境:温度:15℃~35℃,湿度:30%RH~60%RH五、测试等级空气放电:+2KV、+4KV、+6KV、+8KV、+10KV(开发阶段:±10KV;量产阶段:±8KV)接触放电:+2KV、+4KV、+6KV(开发阶段:±6KV;量产阶段±4KV)垂直耦合放电:+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电:+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体,以免对人体产生危险(注意:高压危险)。

2、在信息收集时要详细,描述要清晰。

3、空气放电时不允许放电头接触到机壳本身(必须距离机壳5-10mm)。

4、翻盖机在测试时必须打开翻盖,然后再进行测试,滑盖机在测试时必须滑开方可进行全方位测试。

5、每次静电测试后,用接地线对枪头放电的部位放电。

然后检查放电部位的功能是否正常,再继续放电。

七、静电放电(ESD)测试流程八、测试判定标准样机出现功能暂时性(失效时间大于3秒)或永久性失效(故障不恢复)判为不合格。

出现屏闪或3秒内可自行恢复之故障判为合格。

样机出现严重外观不良(如镜片及装饰件严重掉漆),应判定为不合格。

试验样品无功能降级故障(如通话质量下降,MP3音质降低,摄相图片画面降级),存储的信息不可丢失。

九、记录放电后进行功能测试,将测试中与到的异常情况详细清楚的记录。

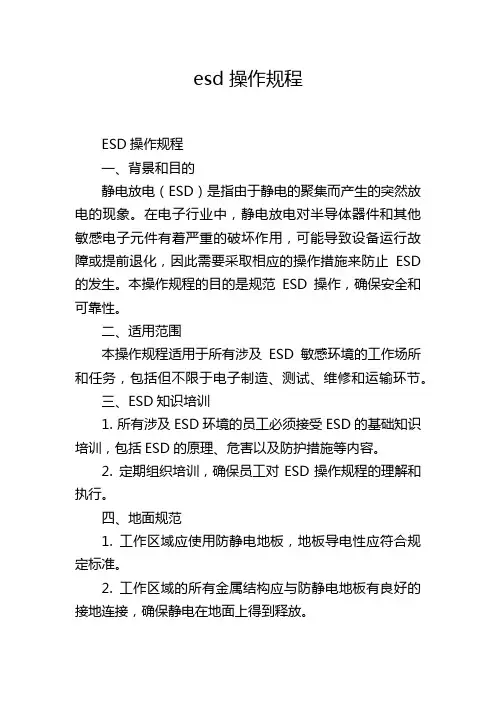

esd 操作规程

esd 操作规程

esd 操作规程ESD操作规程一、背景和目的静电放电(ESD)是指由于静电的聚集而产生的突然放电的现象。

在电子行业中,静电放电对半导体器件和其他敏感电子元件有着严重的破坏作用,可能导致设备运行故障或提前退化,因此需要采取相应的操作措施来防止ESD 的发生。

本操作规程的目的是规范ESD操作,确保安全和可靠性。

二、适用范围本操作规程适用于所有涉及ESD敏感环境的工作场所和任务,包括但不限于电子制造、测试、维修和运输环节。

三、ESD知识培训1. 所有涉及ESD环境的员工必须接受ESD的基础知识培训,包括ESD的原理、危害以及防护措施等内容。

2. 定期组织培训,确保员工对ESD操作规程的理解和执行。

四、地面规范1. 工作区域应使用防静电地板,地板导电性应符合规定标准。

2. 工作区域的所有金属结构应与防静电地板有良好的接地连接,确保静电在地面上得到释放。

五、工作人员防护1. 所有在ESD环境中工作的员工应穿戴合适的防静电服装,包括穿着静电防护鞋、穿静电导电服装等。

2. 所有穿戴ESD防护服的员工应定期检查服装的可靠性和有效性,有异常情况及时更换或修理。

3. 禁止在ESD环境中穿戴有导电层的珠宝、手表等物品。

六、工作台和工作区1. 工作台表面应使用静电防护材料,确保工作台表面的导电性能。

2. 工作台上不得放置静电产生物品,如塑料袋、尼龙绳等。

3. 工作区必须保持整洁,防止静电聚集。

七、工具和设备1. 所有工具和设备应符合静电放电标准,如使用能够消除静电的工具,或使用带有ESD防护层的工具等。

2. 定期检查和维护工具和设备的防护性能,损坏的工具和设备应及时修理或更换。

3. 禁止在工具和设备上使用不符合静电放电标准的清洁剂和溶剂。

八、物料管理1. 所有进入ESD环境的物料必须经过合适的防护处理,如使用防静电包装材料、存放在防静电容器中等。

2. 员工在处理ESD物料时必须穿戴好防静电手套,并遵循正确的处理方法。

九、ESD事件管理1. 所有ESD事件必须立即报告,包括但不限于电击、设备损坏、设备故障等。

ESD测试操作规程(强力推荐)

ESD测试操作规程(强力推荐)

静电放电(ESD)测试指引一、目的规范手机静电测试方法,达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前,首先检查测试样机的按键,LCD显示,背光灯、通话等各项功能都正常,保证样机是良品。

四、测试条件测试环境:温度:15℃~35℃,湿度:30%RH~60%RH五、测试等级空气放电:+2KV、+4KV、+6KV、+8KV、+10KV(开发阶段:±10KV;量产阶段:±8KV)接触放电:+2KV、+4KV、+6KV(开发阶段:±6KV;量产阶段±4KV)垂直耦合放电:+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电:+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体,以免对人体产生危险(注意:高压危险)。

2、在信息收集时要详细,描述要清晰。

3、空气放电时不允许放电头接触到机壳本身(必须距离机壳5-10mm)。

4、翻盖机在测试时必须打开翻盖,然后再进行测试,滑盖机在测试时必须滑开方可进行全方位测试。

5、每次静电测试后,用接地线对枪头放电的部位放电。

然后检查放电部位的功能是否正常,再继续放电。

七、静电放电(ESD)测试流程八、测试判定标准样机出现功能暂时性(失效时间大于3秒)或永久性失效(故障不恢复)判为不合格。

出现屏闪或3秒内可自行恢复之故障判为合格。

样机出现严重外观不良(如镜片及装饰件严重掉漆),应判定为不合格。

试验样品无功能降级故障(如通话质量下降,MP3音质降低,摄相图片画面降级),存储的信息不可丢失。

九、记录放电后进行功能测试,将测试中与到的异常情况详细清楚的记录。

附件一静电放电测试仪SANKI(NS61000-2K)的设置指南1.空气放电/接触放电设置a) 首先将SANKI(NS61000-2K)的开关电源打开(按下POWER开关)。

ESD操作规程

ESD操作规程

中油金华龙测试公司企业标准
ESD操作规程
编写:
审核:
批准:
1999-7-5发布 1999-8-1实施中油金华龙测试公司发布
中油金华龙测试公司
ESD操作规程
一、ESD面板
1、使用前,检查面板液压油箱油位是否合适。

2、供气后,保证气源压力表指示在100-150psi之间。

3、面板与SSV连接,调试各泵工作是否正常。

4、用静重仪标定测试期间所需的各Hi/Lo pilot,并做好相应的标记与记录。

调试出最理想的控制关闭时间(≤10秒)。

5、检查远程station的工作状态,记录相应的控制阀关闭时间(≤5秒)。

二、SSV
1、本体试压5000psi以上,稳压15分钟不降不渗,得合格的压力记录卡片。

2、关闭闸板,试压5000psi,稳压15分钟不降不渗,得合格的压力记录卡片。

三、MSRV
1、本体试压5000psi以上,稳压15分钟不降不渗,得合格的压力记录卡片。

2、从传压孔打压,注意观察球阀开启压力及自由灵活情况。

3、从复位孔用手压泵注液压油,检查球阀复位情况,并记录下复位压力。

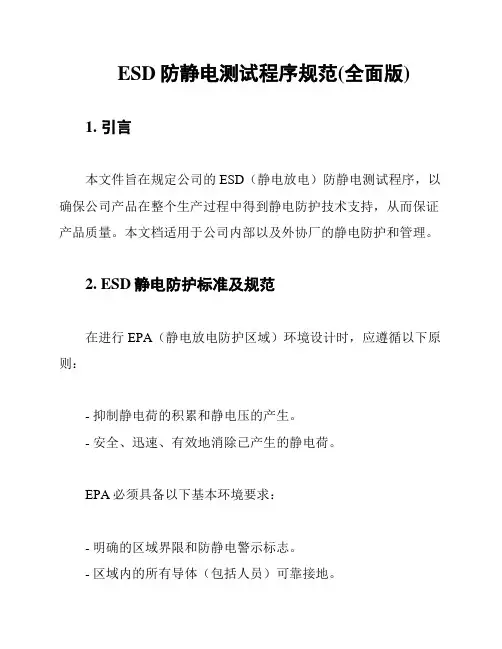

ESD防静电测试程序规范(全面版)

ESD防静电测试程序规范(全面版)

ESD防静电测试程序规范(全面版)1. 引言本文件旨在规定公司的ESD(静电放电)防静电测试程序,以确保公司产品在整个生产过程中得到静电防护技术支持,从而保证产品质量。

本文档适用于公司内部以及外协厂的静电防护和管理。

2. ESD静电防护标准及规范在进行EPA(静电放电防护区域)环境设计时,应遵循以下原则:- 抑制静电荷的积累和静电压的产生。

- 安全、迅速、有效地消除已产生的静电荷。

EPA必须具备以下基本环境要求:- 明确的区域界限和防静电警示标志。

- 区域内的所有导体(包括人员)可靠接地。

- 消除一切不必要的静电产生源。

- 使用12英寸原则,即ESSD(静电敏感型电子设备)必须远离静电源至少30厘米处。

3. ESD防护要求根据本公司产品器件的静电敏感度等级,将本公司EPA分为两个等级:- EPA一级区域静电敏感度等级防范要求为100V。

- EPA二级区域静电敏感度等级防范要求为250V。

3.1. EPA一级区域防静电要求1. 应尽量避免产生100V以上的静电电荷源,如不能避免,应通过有效方式消除。

2. 做好ESD标识,未采取有效防静电措施的人员、设备、物料、工具等不得入内。

3. 进入本区域的人员应做好防静电要求,包括防静电工衣、工帽、工鞋(鞋套)、腕带或手套,并作人体综合电阻测试合格后才能进入。

3.2. EPA二级区域防静电要求1. 应尽量避免产生250V以上的静电电荷源,如不能避免,应通过有效方式消除。

2. 做好ESD标识,未采取有效防静电措施的人员、设备、物料、工具等不得入内。

4. 职责4.1. 各部门主管负责本部门工作区域静电防护措施的执行。

4.2. 生产部负责生产过程中的静电防护措施的执行。

4.3. 质量部负责根据本程序要求实施防静电用具的进料检测和静电线、接地线、静电垫等防静电设施测试和记录,以及所有相关记录的保存。

5. 静电控制要求本文主要从静电控制的五个方面(即人员、设备、物料、方法和环境)来论述ESD规范,贯穿了公司产品设计、制造、贮存、包装等各个环节防静电控制。

ESD (防静电测试) 测试规范

ESD (防静电测试) 测试规范

1. 目的Purpose本项测试之目的在测试产品对静电的忍受强度是否符合工程规格。

2. 适用范围Scope本项测试规范之适用范围,凡本公司开发设计生产之产品于各验証阶段及量产后之测试验証均适用之。

3. 权责Authority and Responsibility无。

4. 名词定义Terms Definition4.1 Air Charge: 圆形测试头,在有静电情形下由远至近向monitor放电。

4.2 Contact Charge:尖形测试头,直接接触monitor放电。

4.3 Soft error :画面有异常(如闪动、变白、变暗、无动作等)。

4.4 Hard error : 画面变暗、变白、全黑、无动作(允许闪动)。

4.5 Caytastrophic error: 画面变暗、变白、全黑、无动作,重开机仍不正常。

4.6 垂直板(VCP):与桌面垂平的铁板。

4.7 水平板(HCP):铺于桌面的金属板。

5. 作业流程Operation Flow无。

6. 作业内容Operation Description6.1 使用仪器6.1.1 PC 。

6.1.2 ESD Simulator 。

6.1.3 ESD Equipment。

6.1.4 CHROMA23266.2 设定:6.2.1 环境温度15~35°C,湿度30~60%RH。

6.2.2 设备布置如下图。

6.3.1 ESD Simulator Specification6.3.1.1 Discharge capicitor:150pF±10%。

6.3.1.2 Discharge resistance :330Ω±10%。

6.3.2 Test Pass/Fail CRITERIA6.4 测试画面最大解析度及频率/白色on/off画面及动画(如CD play等)。

6.5 步骤﹕6.5.1 将LCD Module与计算机连接(计算机与LCD Module电源均须有接地端)。

ESD测试项目操作程序

ESD测试项目操作程序

ESD测试项目操作程序目标本文档旨在提供关于ESD(静电放电)测试项目的操作程序,以确保测试过程的准确性和可靠性。

步骤概述1. 准备测试设备和材料。

2. 进行测试前的校准和准备工作。

3. 进行ESD测试。

4. 分析和记录测试结果。

5. 处理测试设备和材料。

步骤详细说明1. 准备测试设备和材料确保所需的测试设备和材料齐全,并处于良好的工作状态。

这些设备和材料可能包括:- ESD测试仪器- ESD测试探针- ESD测试样品- 接地线- 相关文档和记录表2. 进行测试前的校准和准备工作在进行ESD测试之前,必须进行一些校准和准备工作。

这些工作可包括:- 校准ESD测试仪器和探针。

- 准备测试样品,并确保其与实际应用环境相匹配。

- 确保测试设备和测试区域都已正确接地。

3. 进行ESD测试按照以下步骤执行ESD测试:1. 将测试样品放置在测试区域内。

2. 使用ESD测试仪器和探针对样品进行测试。

3. 在测试过程中记录测试结果,包括ESD放电幅度和持续时间。

4. 分析和记录测试结果分析ESD测试结果,以评估样品的耐久性和抗静电放电能力。

根据测试结果,记录以下信息:- 样品的ESD放电幅度和持续时间。

- 测试日期和时间。

- 测试环境和条件。

- 样品的批次或标识信息。

5. 处理测试设备和材料测试完成后,必须进行适当的处理和维护工作:- 清洁和校准测试设备。

- 存档并保留测试结果和相关文档。

- 将测试样品按照需要进行处置或储存。

结论本操作程序提供了ESD测试项目的详细步骤和要求。

遵循该操作程序将有助于确保测试过程的准确性和可靠性,并获得准确的测试结果。

ESD抗静电操作规程

ESD抗静电操作规程

ESD抗静电操作规程为了确保电子敏感设备(ESD)不受到静电的损害,制定本操作规程。

本操作规程适用于所有涉及ESD的场合,包括但不限于生产、包装、测试和运输。

1. 定义ESD: 静电放电(Electrostatic Discharge),是指两个带有不同电荷的物体接触时,电荷不平衡的现象。

抗静电: 采取措施减少或消除静电的产生和累积。

2. 个人防护装备(PPE)所有参与ESD操作的员工必须穿戴指定的个人防护装备,包括:- 防静电服或防静电工作服- 防静电手套- 防静电鞋或防静电地垫- 防静电手腕带(若条件允许)3. 工作环境确保工作环境满足以下条件:- 相对湿度:40%-60%- 温度:15℃-30℃- 静电放电防护区域(静电敏感器件操作区):建议使用抗静电地面或防静电桌垫4. 物料处理- 所有ESD敏感物料应存储在防静电容器中。

- 在从防静电容器中取出物料之前,应确保手腕带连接到防静电地线。

- 在处理ESD敏感物料时,避免摩擦或接触导电表面。

5. 设备操作- 在操作ESD敏感设备时,确保设备放置在防静电垫或防静电桌面上。

- 使用防静电手柄或工具。

- 若设备具备内置的防静电功能,如静电放电保护器,确保其正常工作。

6. 静电放电防护措施- 定期使用静电测试仪检测工作区域和设备的静电状况。

- 确保所有设备和工作台面接地。

- 在必要时使用静电消除器。

7. 培训和意识- 定期对员工进行ESD防护培训。

- 提高员工对ESD风险和防护措施的认识。

8. 应急处理- 若发生静电放电事件,立即采取措施停止操作。

- 对受影响的设备进行专业检测和维修。

9. 记录和审核- 记录所有ESD相关的操作和事件。

- 定期审核ESD操作规程,并根据需要进行更新。

遵守本操作规程,能够有效降低ESD风险,保障电子敏感设备的安全。

所有员工都应严格遵守本规程,共同维护ESD防护环境。

EMI、ESD测试仪操作及规程讲解

EMI、ESD测试仪操作及规程讲解

4、放电方法:枪头紧贴绝缘件的表面,绝缘件之间的缝隙滑行,如在某点出 现放电现象(可能是对绝缘表面下的非绝缘器件放电),则需对该点放电10 次。(对无放电现象发生的表面,无需进行10次放电操作)无需对水平、垂 直金属板进行放电操作。
静电放电枪-空气放电
椭圆形枪头
放电方 式
测试点
仪操作及其试验 规程讲解
电磁兼容
EMC 电磁兼容
EMS 1、ESD 测试 2、脉冲群测试 3、周波跌落测试 4、浪涌测试
EMI
第一节.ESD测试
ESD测试规范
仪器操作
开启/复位 电压调节 旋钮 左键调节正负极 上键调节次数
右键调节正负极
下键调节间隔
电 源 开 关
一、 接触放电
一、 接触放电
1、放电对象:金属端子(如AUX端子,VIDEO端子,FM端子外导体,所有的螺钉,裸露在 外的金属板等)、可导电的表面(如喷有金属漆的JOG,面板等)、水平金属板、垂直金 属板(在对垂直金属板进行放电时,应将被测机器的不同侧面(上,下,左,右)放置 在距离垂直金属板10CM的位置,然后各对垂直金属板放电10次;对水平金属板放电时, 被测机器处于正常摆放位置即可。 2、放电等级:±4KV (在±4KV接触放电合格的情况下,还需进行±2KV等低级别的接触 放电,如果仍然合格,才可判定为合格)。 3、判断标准:B级,即在测试过程中允许出现功能性、显示紊乱,但在暂停测试后短时 间内可自行(在无人为的干预的情况下)恢复正常的工作状态。 4、放电方法: a、放电导线与枪头同时放在被测端子(表面)上,进行连续放电,放电间隔时间应不 少于1秒; b、先用枪头对被测端子(表面)放电,然后将枪头移开,再用放电导线对被测端子 (表面)的电荷导入大地。重复20次

ESD各项测试验证作业指导书(SOP)

ESD各项测试验证作业指导书(SOP)

1.目的:建立公司内部各项静电防护项目的测试规范,统一防静电测试方法与判定标准。

2.范围:适用于本公司静电防护项目的检测,如:接地系统、防静电地板(地垫)、防静电工作台(桌垫)、周转箱、包装袋、防静电手环、人体静电防护用品、离子风机、烙铁等辅助工具。

3.内容:3.1静电手环:3.1.1测试仪器:静电手环测试仪3.1.2测试方法:图1-1 静电手环测试示意图 3.1.2.1来料检验时进行抽样测试,并记录于《静电手环测试记录表》。

3.1.2.2静电手环由IQC 进行抽样测试。

3.1.2.3必须将腕带扣反面金属接触到手腕时,才能进行测试。

3.1.2.4测试时,腕带扣住一只手,另一端香蕉头插入测试器上的测试端子。

3.1.2.5测试者用手指按下导通器上金属键,看导通器上灯号显示,如图1-1:① 绿灯GOOD 亮-OK ,且BUZZER 长鸣。

② 黄灯LOW 、红灯HIGH 亮-失败,BUZZER 无声(需更换腕带或腕带线再测试)。

3.1.2.6且于测试中增加摆动手腕的动作,以确认是否有接触不良。

3.1.2.7测试中若发生有两个灯号同时亮时(绿、黄灯亮或绿、红灯亮),应更换新品或其他良品腕带(腕带或腕带线)再测。

(a )若灯号显示正常,则确认腕带部份不良应更换。

(b )若灯号依然显示两个灯亮,或者时好时坏,判定可能测试器为不良品,应立即通知组长处理,将该测试器重新校验或送修。

3.1.3测量频率:来料检验(抽样)3.1.4记录表单:《静电手环测试记录表》QC-BD-074静电手环测试仪黄灯、红灯亮NG 绿灯亮OK3.2人体综合电阻测量:3.2.1测试仪器:人体综合电阻测试仪3.2.2操作方法:3.2.2.1作业员需标准着装(静电帽、静电衣、静电鞋、静电手环等)(如图1-2)后,站立于人体综合测试仪上。

说明:头发压入防静电帽中;静电衣袖子不允许挽起;穿静电鞋时,光脚或穿纯棉袜,保证导通性。

如果工作岗位要戴防静电手套或者手指套的,也需穿戴完整。

关于esd操作流程

关于esd操作流程

关于esd操作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!ESD(静电放电)操作流程是在处理静电敏感电子元件时必须遵循的一系列步骤,以防止静电放电对元件造成损害。

ESD测试项目操作规范分析

ESD测试项目操作规范分析

ESD测试项目操作规范分析ESD(静电放电)是指在两个物体接触或分离时,由于静电的存在导致的放电现象。

静电放电可能对电子产品造成严重的损坏,因此对电子产品进行ESD测试非常重要。

ESD测试项目操作规范是指对于ESD测试项目的具体操作步骤和要求的规范化描述。

下面,将分析ESD测试项目操作规范的一些关键点。

首先,ESD测试项目操作规范应明确测试的目标和要求。

ESD测试的目标是对电子产品的抗静电能力进行评估,以确定其是否符合相关标准和要求。

规范应具体说明测试的标准和要求,例如使用的ESD波形、放电电流和放电模式等。

这些细节对于测试结果的可比性和准确性至关重要。

其次,ESD测试项目操作规范应规定测试设备的选择和校准要求。

测试设备的选择直接影响测试结果的可靠性,因此规范应明确所需的测试设备和仪器,并规定其校准周期和方法。

例如,规定使用的静电发生器的特性和校准要求,包括输出电压和波形的准确度等。

第三,ESD测试项目操作规范应明确测试样品的准备和放置要求。

样品的准备和放置可能会对测试结果产生影响,因此规范应明确样品的状态和处理方法。

例如,规定样品的电气状态、温度和湿度等条件,以及样品的放置位置和方式,确保测试的可重复性和准确性。

第四,ESD测试项目操作规范应具体说明测试的步骤和操作要求。

规范应包括测试的前期准备、实施过程和结果评估等步骤。

例如,规定测试环境中的电气和机械干扰等条件,以及在测试过程中的操作要求,如放电位置、时间间隔和重复次数等。

最后,ESD测试项目操作规范应明确测试结果的处理和报告要求。

测试结果的处理包括数据的收集、分析和解释,以及对测试样品的分类和评估等。

规范应明确测试结果的报告格式和内容要求,包括测试环境的说明、测试过程的记录和评估结果等。

这样可以确保测试结果的可溯源性和可比性。

总结起来,ESD测试项目操作规范是对ESD测试项目进行规范化描述的重要文档。

通过明确测试目标和要求、规定测试设备和校准要求、明确样品的准备和放置要求、具体说明测试的步骤和操作要求,以及明确测试结果的处理和报告要求,可以确保ESD测试的准确性、可靠性和可比性,从而有效评估电子产品的抗静电能力。

esd测试规范

esd测试规范

esd测试规范竭诚为您提供优质文档/双击可除esd测试规范篇一:esd环境测试规范esd环境测试规范北京蛙视通信技术有限责任公司二00八年7月更改页esd环境测试规范一、防静电接地电阻测试1.将被测试地极用导线与仪器端子e连接;2.将p和c的接地钉打到潮湿地的深处,彼此间隔5-10米远,连接方式如下图3.将量程选择开关,换至200Ω开始按“test”键,若显示值过小,在依20Ω/2Ω档顺序切换,此时显示值即为被测试地电阻值;按“pResstotest”键,状态指示灯会点亮,标示正处于测试状态中。

(注:1.若接地钉的电阻值太大,则显示“ol”,或“---”。

)(esd测试规范)4.简单测量(这种方法是当地钉不方便使用时),可以将一个外漏的接地电阻物体做一个极,如金属水槽、水管、供电线路公共地、建筑物接地端等都可以,连接方法参照下图。

5.测试方法参照步骤3。

二、电阻测试标准1.点对点电阻测试时,应将产品(材料)放置在绝缘地面上或以实际使用状态放置,台面表面电阻、体积电阻分别大于1x1013Ω,某几何周边尺寸均大于被测试材料10cm。

地面测试时,电极之间距离900mm至1000mm。

始施加的测试电压为50V;3.测试方法--如果R≤1x105Ω,则测量值为结果;如果R>1x105Ω,则把电压改为1000V。

施加电压为100V—如果1x105 4.地板和工作表面的电阻超出本规范的范围时,有必要采用较高的电压来测量电阻,但不适用于epa(防静电保护区)的测量。

活动地板工程检测指标中的系统电阻为5x10-1010Ω。

三、椅面与靠背之间点对点电阻测试标准参照《电阻测试标准》。

测试位置见下图。

1.测试方法,根据所测试材料的绝缘程度,将兆欧表的功能旋转开关设置到相应电压的档位,(当不知绝缘电阻大概阻值时可以依50V/100/250V/500V/1000V的顺序进行尝试)。

把测试表笔或夹子连接到被测试物,按下测试按钮“test”,进入测试状态,此时蜂鸣器会发出声音,测试值显示在lcd屏幕上。

ESD静电手环测试作业规程

ESD静电手环测试作业规程

ESD腕带测试作业规程文件编码:
生效日期:2015年6月1日
版本:1.0 页号:1/2 1.0. 目的:
为ESD腕带的测试制定作业规程,用于指导作业员正确执行测试。

2.0. 适用范围:
本规程适用于本公司所有ESD腕带的测量。

3.0. 具体的操作方法和步骤:
3.1. 有绳ESD腕带接地测试:
3.1.1.ESD腕带戴在手腕部位,松紧度适中(见附图1),确认:
3.1.1.1. 底部金属片与皮肤接触良好;
3.1.1.2. 线与基座部分扣位良好;
3.1.2. 将ESD腕带夹子夹住仪器引线的线头(见附图3)。

3.1.3. 将任意手指按在测试仪器上之金属按钮2~3秒(见附图3);
3.1.
4. 中间绿灯亮表示良好(GOOD)(见附图3)。

3.1.5. 两边红灯亮表示ESD腕带不良,须修复或更换。

3.2 无绳ESD腕带的测试:
3.2.1. 将ESD腕带戴在手腕部位,松紧度适中,确认底部金属片与皮肤接触良好(见附图2);
3.2.2. 用未戴ESD腕带的手的手指捏住测试仪上通过引线引出的线头;
3.2.3、将戴ESD腕带上的金属螺丝头与测试仪器上之金属按钮接触;
3.2.4、中间绿灯亮表示良好(GOOD)(见附图4)。

3.2.5、两边红灯亮表示ESD腕带不良,须修复或更换。

4.0、注意:ESD腕带的佩戴和测试以附图为标准,必须每天上班前进行测试。

5.0、附图:
ESD 腕带佩戴和测试图:
有线ESD腕带佩戴图(图1)无线ESD腕带佩戴图(图2)
有线ESD腕带测试图(图3)无线ESD腕带测试图(图4)编制杨旭浪审批。

ESD测试项目操作规范

ESD测试项目操作规范

版本:A 文件编号: XA/QWI/7.5.3/14第- 1 - 页共13 页生效日期: 2012-9-11.0目的:规范ESD测试项目正确的测量作业步骤和方法,减少因不同人员测量方法上的差异,而影响实际量测数值之精确度。

2.0适用范围:适用本公司静电防护区域所有需测试项目。

3.0定义:3.1 EPA:Electrostatic discharge Protected Area静电防护区域3.2 表面电阻:在一给定的通电时间之后,施加于材料表面上的标准电极之间的直流电压对于电极之间的电流的比值,在电极上可能的极化现象忽略不计。

3.3体积电阻:在一给定的通电时间之后,施加于与一块材料的相对两个面上相接触的两个引入电极之间的直流电压对于该两个电极之间的电流的比值,在该两个电极上可能的极化现象忽略不计。

4.0权责:4.1 IQC负责静电敏感组件来料包材及自购料辅助材料之入厂检测项目;4.2行政科负责设备接地主线、静电接地主线、接地桩和防静电地板对地电阻项目测试;4.3各部门负责静电皮/垫、静电扣、静电环、静电鞋、静电服/帽、流水线体、工作台、料架/周转车、防静电工作椅、离子风机、静电地板表面、电烙铁、电动起子等项目测试;4.4各EPA部门主管负责监督本部门人员进入EPA静电环和人体综合电阻测试;4.5各EPA部门主管负责监控本区域环境温湿度并记录;4.6各测试项目负责部门保存相关测试记录;4.7各部门负责本部门ESD测试设备的维护与保养。

5.0内容:5.1包材/生产周转辅材表面阻抗测试:5.1.1 IQC负责供应商静电敏感组件来料之内包装材料入厂检测,以及气泡袋、保护膜自购料等包装辅助材料之入厂检测,测试设备使用重锤测试仪,被测件需放于绝缘台上,绝缘台的表面电阻和体积电阻均要大于1*1013Ω,其几何周边尺寸均大于被测材料100mm,且两锤之间的间距不小于300mm,测试方法如下:1)重锤测试仪测试线如下图方式连接,将两锤分别放置于被测材料表面;版本:A 文件编号: XA/QWI/7.5.3/14第- 2 - 页共13 页生效日期: 2012-9-12)按住红色按钮“TEST”键并保持开始测试,直至上面LED不跳动并读数,LED假如在108下方,则表示被测材料表面电阻为108Ω;3)防静电包装材料表面阻抗规格具体如下:ESSD来料包装辅材:<1*1010Ω,气泡袋:1*104~1*1011Ω;保护膜:<1*109Ω;泡棉垫<1*1010Ω,Tray盘:1*104~1*1011Ω检验员需将测量结果记录于检验报告中。

ESD测试作业指导书(SOP)

ESD测试作业指导书(SOP)
仪器名
表面电阻测试仪
工程区分
裁决
制作
检讨
承认
管理编号
工程名
工程编号
/
/
/
测试结果指示灯二
I
使用部件表
OHixSPfR5OUARE
卜尸∣r■⅝r▼▼V11b『P*»?01»
I

NO
1
2
3
品名
表面电阻测试仪
规格H0S1EN699
数量
1
I*V⅞C
r^"CE>,,n--∙
HeS1EN***."?
注意事项
1.MeterA,B测试电极必须水平接触被测物体同一表面2.测试按键必须保证压下10秒钟。
规格
数量
1
静电场测试仪
EMX003
1
2
3
注意事项
1.电源PoWER开
2.测试灯1,2亮
3.测试时两灯光线必须聚为一点时方可读数
重点管理
测试判定值为±200V,小「±200Y为良品,大于±2(X)V为不良
使用工具
1
5
2
6
3
7
4
8
改正履历
次数
改正内容
事由
日期
1.0
初图发行
使用部件表
制成日:
RoHS
作业指导书
所测物体
测试规格
2
6
1
防静电橡胶绿色表面
10Hohm-109ohm
3
7
2
防静电橡胶黑色表面
10,ohm-106ohm
4
8
3
流水线传输带
108ohm-109ohm
改正履历
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

静电放电(ESD)测试指引
一、目的
规范手机静电测试方法,达到测试的准确性和可靠性
二、测试仪器设备
静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪
三、测试样机的状态
静电测试前,首先检查测试样机的按键,LCD显示,背光灯、通话等各项功能都正常,保证样机是良品。

四、测试条件
测试环境:温度:15℃~35℃,湿度:30%RH~60%RH
五、测试等级
空气放电:+2KV、+4KV、+6KV、+8KV、+10KV(开发阶段:±10KV;量产阶段:±8KV)接触放电:+2KV、+4KV、+6KV(开发阶段:±6KV;量产阶段±4KV)
垂直耦合放电:+2KV、+4KV、+6KV、+8KV、+10KV
水平耦合放电:+2KV、+4KV、+6KV、+8KV、+10KV
六、测试注意事项
1、在进行放电操作时不要将枪头接触到人体,以免对人体产生危险(注意:高压危险)。

2、在信息收集时要详细,描述要清晰。

3、空气放电时不允许放电头接触到机壳本身(必须距离机壳5-10mm)。

4、翻盖机在测试时必须打开翻盖,然后再进行测试,滑盖机在测试时必须滑开方可进
行全方位测试。

5、每次静电测试后,用接地线对枪头放电的部位放电。

然后检查放电部位的功能是否
正常,再继续放电。

七、静电放电(ESD)测试流程
八、测试判定标准
样机出现功能暂时性(失效时间大于3秒)或永久性失效(故障不恢复)判为不合格。

出现屏闪或3秒内可自行恢复之故障判为合格。

样机出现严重外观不良(如镜片及装饰件严重掉漆),应判定为不合格。

试验样品无功能降级故障(如通话质量下降,MP3音质降低,摄相图片画面降级),存储的信息不可丢失。

九、记录
放电后进行功能测试,将测试中与到的异常情况详细清楚的记录。

附件一
静电放电测试仪SANKI(NS61000-2K)的设置指南
1.空气放电/接触放电设置
a) 首先将SANKI(NS61000-2K)的开关电源打开(按下POWER开关)。

b) 然后进入选择开关,选择空气放电(将开关扳下到AIR处),选择接触放电(将开关
扳到CONTACT位置)
c) 当选择了空气放电后,按下HV ON开关按键,(在按开关HV ON前,必须确保OUTPUT
放电枪插入插口,同时VOLTS ADJUST旋钮逆时针旋到底)。

d) 然后顺时针旋转VOLTS ADJUST旋钮, 调节输出电压(OUTPUT VOLTAGE)到2KV,(选择
SINGLE按键是单脉冲放电,即是按下静电枪就放一次电,REPEAT按键即是按下静电枪连续放电,COUNT就是按设定的次数放电,20PPS按键是按下静电枪在一秒内放
20次电。

)一般选择SINGLE键。

e) 按下READY键即可进入准备放电状态,现在就可以用静电枪对着手机外围需要测试
的各个部位放电,按下静电枪上的按键即放电一次。

测试完+2KV测试后,按下STOP 按键就可以停止转到-2V测试
f) 调换到-2KV测试,此时注意操作,先要将VOLTS ADJUST旋钮旋到电压为0KV,然
后按HV OFF键,再按P-按键调到负极性,按HV ON键,然后再调节VOLTS ADJUST 按键到-2KV,用静电枪对着手机外围测试部位放负极性-2KV。

g) 测试完空气放电后,按下STOP按键,然后将VOLTS ADJUST旋钮逆时针旋到最低,
按下HV OFF键,再按下P+按键,再关闭静电测试仪器的电源POWER。

h) 测试接触放电要把静电枪上的枪头换成尖端的枪头,然后打开电源POWER,再把开
关扳到CONTACT位置,然后按空气操作步骤调节电压+2V和-2V,用静电枪对着手机外围要测试的部位进行接触放电。

备注:空气放电主要是针对样机周边缝隙部位放电(如机壳四周,USB接口,MIC,REC,SPEAKE,LCD周边,按键),空气放电时用圆枪头;接触放电主要是针对样机周边外露金属部件放电(如电镀按键,金属装饰件),接触放电用尖枪头,测试时由±2KV逐级依次升到要求的放电等级;
2.垂直耦合放电(空气)
垂直隔离放电时,把手机靠近接地的垂直板上,然后静电枪的枪头对垂直耦合板放电,调节电压与上面介绍的一样操作。

3.水平耦合放电(空气)
水平耦合放电把样机放在与水平耦合板平行的位置,用静电枪的枪头对水平耦合放电,电压调节和前面讲述的相同,同理操作。
