ESD测试方法
esd测试方法

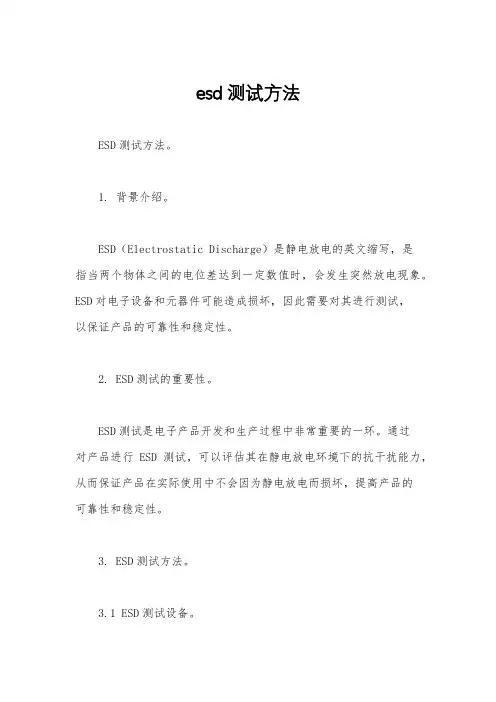

esd测试方法ESD测试方法。
1. 背景介绍。
ESD（Electrostatic Discharge）是静电放电的英文缩写，是指当两个物体之间的电位差达到一定数值时，会发生突然放电现象。
ESD对电子设备和元器件可能造成损坏，因此需要对其进行测试，以保证产品的可靠性和稳定性。
2. ESD测试的重要性。
ESD测试是电子产品开发和生产过程中非常重要的一环。
通过对产品进行ESD测试，可以评估其在静电放电环境下的抗干扰能力，从而保证产品在实际使用中不会因为静电放电而损坏，提高产品的可靠性和稳定性。
3. ESD测试方法。
3.1 ESD测试设备。
ESD测试设备通常包括ESD发生器、ESD探针、测试台等。
ESD 发生器用于产生静电放电，而ESD探针用于模拟人体或其他物体的放电过程，测试台用于放置被测试产品。
3.2 ESD测试流程。
（1）准备工作，将被测试产品放置在测试台上，并连接ESD发生器和ESD探针。
（2）设定参数，根据产品的规格要求，设定ESD发生器的放电能量和频率。
（3）测试过程，通过操作ESD发生器，对被测试产品进行静电放电，观察产品的反应情况。
（4）数据记录，记录产品在不同放电能量下的反应情况，包括是否出现故障、是否影响产品功能等。
（5）分析评估，根据测试数据，评估产品的抗ESD能力，确定是否符合规格要求。
3.3 ESD测试标准。
ESD测试通常遵循国际上通用的标准，如IEC 61000-4-2。
该标准规定了不同级别的ESD放电能量和频率，以及测试过程和评估方法，对于产品的ESD抗干扰能力提出了具体要求。
4. 结语。
ESD测试是保证电子产品质量的重要环节，通过合理的测试方法和标准，可以有效评估产品的抗ESD能力，提高产品的可靠性和稳定性，减少因静电放电而造成的损坏。
希望本文介绍的ESD测试方法能为相关领域的工程师和研究人员提供参考，提升产品的质量和竞争力。
ESD测试方法大全资料

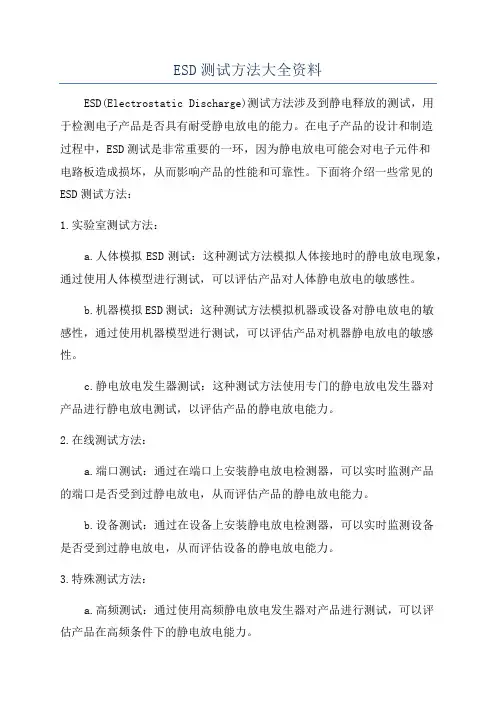

ESD测试方法大全资料ESD(Electrostatic Discharge)测试方法涉及到静电释放的测试，用于检测电子产品是否具有耐受静电放电的能力。
在电子产品的设计和制造过程中，ESD测试是非常重要的一环，因为静电放电可能会对电子元件和电路板造成损坏，从而影响产品的性能和可靠性。
下面将介绍一些常见的ESD测试方法：1.实验室测试方法：a.人体模拟ESD测试：这种测试方法模拟人体接地时的静电放电现象，通过使用人体模型进行测试，可以评估产品对人体静电放电的敏感性。
b.机器模拟ESD测试：这种测试方法模拟机器或设备对静电放电的敏感性，通过使用机器模型进行测试，可以评估产品对机器静电放电的敏感性。
c.静电放电发生器测试：这种测试方法使用专门的静电放电发生器对产品进行静电放电测试，以评估产品的静电放电能力。
2.在线测试方法：a.端口测试：通过在端口上安装静电放电检测器，可以实时监测产品的端口是否受到过静电放电，从而评估产品的静电放电能力。
b.设备测试：通过在设备上安装静电放电检测器，可以实时监测设备是否受到过静电放电，从而评估设备的静电放电能力。
3.特殊测试方法：a.高频测试：通过使用高频静电放电发生器对产品进行测试，可以评估产品在高频条件下的静电放电能力。
b.低温测试：通过在低温环境下对产品进行静电放电测试，可以评估产品在低温条件下的静电放电能力。
总的来说，ESD测试方法是多种多样的，不同的测试方法可以用于不同的测试场景，可以根据具体的产品需求和测试要求选择合适的测试方法。
通过ESD测试，可以有效地评估产品的静电放电能力，提高产品的性能和可靠性。
esd静电测试标准
ESD静电测试标准一、测试设备在进行ESD静电测试时，需要使用以下测试设备：1. ESD测试仪：用于产生静电放电信号，可以模拟人体静电放电过程。
2. 电压表：用于测量被测设备（DUT）的电压。
3. 电流表：用于测量被测设备（DUT）的电流。
4. 示波器：用于记录被测设备（DUT）的电压或电流波形。
5. 稳压电源：用于为被测设备（DUT）提供稳定的电压和电流。
6. 绝缘电阻测试仪：用于测量被测设备（DUT）的绝缘电阻。
7. 电容测试仪：用于测量被测设备（DUT）的电容。
二、测试方法在进行ESD静电测试时，需要按照以下步骤进行：1. 将ESD测试仪与被测设备（DUT）连接起来，并将电压调到所需的测试电压。
2. 使用电压表和电流表测量被测设备（DUT）的电压和电流，并记录下来。
3. 使用示波器记录被测设备（DUT）的电压或电流波形，并观察是否有异常波形出现。
4. 在不同的放电条件下重复以上步骤，包括放电位置、放电能量等。
5. 对不同的部件或组件进行ESD静电测试，并比较测试结果。
三、测试参数在进行ESD静电测试时，需要确定以下测试参数：1. 测试电压：在ESD测试仪上设置的电压，通常为800V至1000V之间。
2. 放电能量：ESD测试仪产生的静电放电能量，通常为0.3至1.5微焦耳之间。
3. 放电位置：静电放电的位置距离被测设备（DUT）的距离，通常为0至10厘米之间。
4. 测试次数：进行ESD静电测试的次数，通常为10至100次之间。
5. 测试间隔：每次ESD静电测试之间的时间间隔，通常为1秒至5秒之间。
6. 环境湿度：测试环境中的湿度，通常为5%至60%之间。
7. 环境温度：测试环境中的温度，通常为15℃至35℃之间。
四、静电放电抗扰度测试定义静电放电抗扰度测试是用来衡量电子设备在静电放电环境下是否能正常工作的能力。
它是一种电磁兼容性测试，用来检测电子设备是否具有足够的抗干扰能力，以确保在复杂的电磁环境中能够正常工作。
ESD测试方法大全

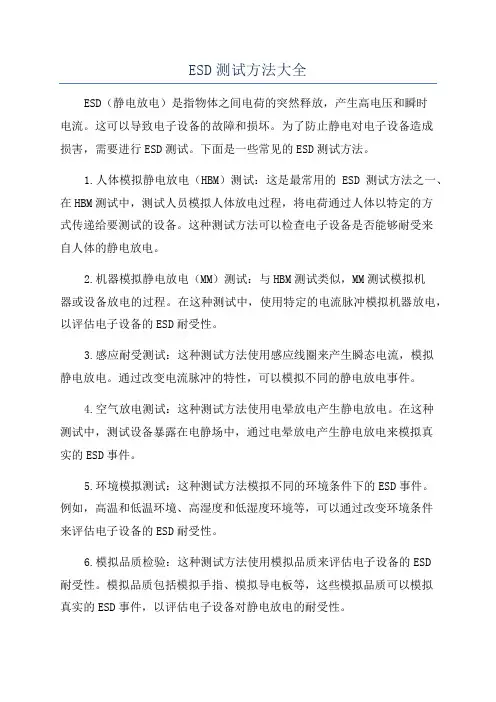

ESD测试方法大全ESD（静电放电）是指物体之间电荷的突然释放，产生高电压和瞬时电流。
这可以导致电子设备的故障和损坏。
为了防止静电对电子设备造成损害，需要进行ESD测试。
下面是一些常见的ESD测试方法。
1.人体模拟静电放电（HBM）测试：这是最常用的ESD测试方法之一、在HBM测试中，测试人员模拟人体放电过程，将电荷通过人体以特定的方式传递给要测试的设备。
这种测试方法可以检查电子设备是否能够耐受来自人体的静电放电。
2.机器模拟静电放电（MM）测试：与HBM测试类似，MM测试模拟机器或设备放电的过程。
在这种测试中，使用特定的电流脉冲模拟机器放电，以评估电子设备的ESD耐受性。
3.感应耐受测试：这种测试方法使用感应线圈来产生瞬态电流，模拟静电放电。
通过改变电流脉冲的特性，可以模拟不同的静电放电事件。
4.空气放电测试：这种测试方法使用电晕放电产生静电放电。
在这种测试中，测试设备暴露在电静场中，通过电晕放电产生静电放电来模拟真实的ESD事件。
5.环境模拟测试：这种测试方法模拟不同的环境条件下的ESD事件。
例如，高温和低温环境、高湿度和低湿度环境等，可以通过改变环境条件来评估电子设备的ESD耐受性。
6.模拟品质检验：这种测试方法使用模拟品质来评估电子设备的ESD耐受性。
模拟品质包括模拟手指、模拟导电板等，这些模拟品质可以模拟真实的ESD事件，以评估电子设备对静电放电的耐受性。
7.直接和间接崩溃测试：这种测试方法用于评估电子设备在静电放电事件中是否会发生崩溃。
直接崩溃测试将电子设备直接暴露在电静场中，而间接崩溃测试通过将电子设备与静电放电模拟品质接触来评估其耐受性。
8.连续ESD测试：这种测试方法用于评估电子设备在连续的静电放电事件中的耐受性。
在连续ESD测试中，电子设备暴露在多次放电事件中，以评估其在实际使用环境中的性能。
以上是一些常见的ESD测试方法，可以根据不同的需求选择适当的测试方法来评估电子设备的ESD耐受性。
esd测试方法和标准

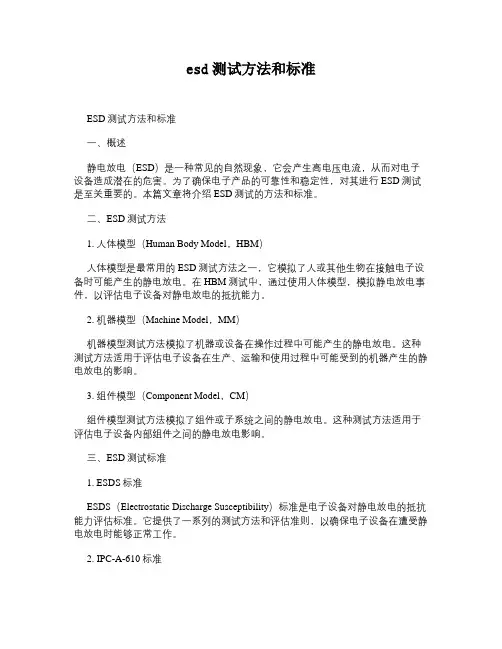

esd测试方法和标准ESD测试方法和标准一、概述静电放电（ESD）是一种常见的自然现象，它会产生高电压电流，从而对电子设备造成潜在的危害。
为了确保电子产品的可靠性和稳定性，对其进行ESD测试是至关重要的。
本篇文章将介绍ESD测试的方法和标准。
二、ESD测试方法1. 人体模型（Human Body Model，HBM）人体模型是最常用的ESD测试方法之一，它模拟了人或其他生物在接触电子设备时可能产生的静电放电。
在HBM测试中，通过使用人体模型，模拟静电放电事件，以评估电子设备对静电放电的抵抗能力。
2. 机器模型（Machine Model，MM）机器模型测试方法模拟了机器或设备在操作过程中可能产生的静电放电。
这种测试方法适用于评估电子设备在生产、运输和使用过程中可能受到的机器产生的静电放电的影响。
3. 组件模型（Component Model，CM）组件模型测试方法模拟了组件或子系统之间的静电放电。
这种测试方法适用于评估电子设备内部组件之间的静电放电影响。
三、ESD测试标准1. ESDS标准ESDS（Electrostatic Discharge Susceptibility）标准是电子设备对静电放电的抵抗能力评估标准。
它提供了一系列的测试方法和评估准则，以确保电子设备在遭受静电放电时能够正常工作。
2. IPC-A-610标准IPC-A-610是电子设备组装和检验的通用标准，其中包含了ESD测试的相关要求。
该标准规定了电子设备应具备的ESD防护措施，以确保其在制造、运输和使用过程中能够承受静电放电的影响。
四、ESD测试注意事项1. 确保测试环境干净整洁，避免尘埃等杂质影响测试结果。
ESD测试方法范文
ESD测试方法范文ESD（Electrostatic Discharge，静电放电）是指当带电物体与不带电物体接触或彼此之间接触时，由于静电荷的变化而产生的瞬间放电现象。
ESD可能对电子设备、电子元器件等造成损坏，因此对于电子产品的设计和制造过程中，需要进行ESD测试以保证产品的质量和可靠性。
ESD测试是为了评估电子设备或电子元器件在实际使用中遭遇ESD时的抗干扰能力。
在日常生活中，我们可能经常会遇到ESD，比如在干燥的天气中穿着羊毛衣服摩擦后触摸电子设备，或者在走地毯的地方穿着尼龙袜触碰电子产品等。
这些情况下，如果电子产品没有经过足够的ESD测试，就有可能会受到损坏。
1.人工模拟ESD事件：这种方法是通过模拟人类身体ESD时的放电过程，使用带有特殊电阻的手套或者鞋底，在实验室中进行ESD测试。
测试人员会穿着特殊的防护服，通过接地线将自己接地，然后使用手套或鞋底进行放电操作，模拟ESD事件对电子产品的影响。
2.放电枪测试：这种方法是使用专门设计的放电枪对电子设备进行ESD测试。
放电枪会产生高电压的电荷，并在固定的距离处对电子设备进行放电，模拟真实的ESD事件。
通过观察电子设备的响应和表现来评估其抗ESD能力。
3.金属小球测试：这种方法是通过将金属小球带电并接触电子设备表面，从而产生ESD事件。
可以通过控制金属小球的带电量和放电时间来模拟不同强度的ESD事件，评估电子设备的抗ESD能力。
除了以上几种常见的ESD测试方法，还有一些其他的测试方法，比如ESD击穿测试、ESD抑制测试等。
这些测试方法可以根据实际需要选择和组合，以确定电子产品的ESD性能。
对于ESD测试，有一些常见的参数和标准需要关注，比如放电强度、放电时间、放电波形等。
这些参数和标准可以帮助我们评估电子产品在不同ESD事件下的响应情况，从而优化产品设计和制造过程，提高产品的质量和可靠性。
总的来说，ESD测试是一个非常重要的环节，对于保证电子产品的质量和可靠性至关重要。
ESD测试方法范文
ESD测试方法范文ESD（静电释放）是电子产品制造和维修过程中的一个常见问题，可能导致器件损坏或故障。
为了解决这个问题，需要进行ESD测试。
ESD测试方法多种多样，下面将介绍几种常用的ESD测试方法。
1.人工测试方法：这种方法是最常用的ESD测试方法之一、测试人员身穿ESD防护服，并通过一个带有一定电压的电极触摸待测试的电子设备，以模拟ESD释放。
测试人员可以记录设备在电击后的表现，如是否发生故障或损坏。
这种方法可以提供直接的、真实的测试结果，但受测试人员技能和主观因素的影响。
2.器件级测试方法：这种方法是在器件级别测试ESD耐受性的方法。
常用的测试仪器是ESD电击发生器。
通过将待测试器件连接到该发生器，并设置一定的电压，人为地模拟ESD释放。
测试人员可以记录器件在电击后的性能，如输出电压、电流等参数。
这种方法可以提供准确的、可重复的测试结果，但需要专业的测试仪器和设备。
3.系统级测试方法：这种方法是在整个电子系统级别测试ESD耐受性的方法。
系统级ESD测试可以模拟实际使用环境中的ESD释放。
常用的测试方法包括模拟ESD发生器测试、直接触击测试和外部扰动测试。
测试人员可以记录系统在测试过程中的性能，如系统是否崩溃、重启等。
这种方法可以提供全面的、真实的测试结果，但需要专业的测试设备和环境。
4.数值模拟方法：这种方法是通过使用专业的软件模拟ESD释放过程的方法。
测试人员可以将待测试设备建模，并设置一定的模拟参数，如电压、电流等。
软件可以模拟ESD释放的影响，并提供关于设备性能和故障率的预测。
这种方法可以提供快速、低成本的测试结果，但需要准确的模拟参数和算法。
无论是人工测试方法、器件级测试方法、系统级测试方法还是数值模拟方法，ESD测试的目的都是评估设备的ESD耐受性，以确保其在实际使用环境中能够正常工作。
在进行ESD测试时，需要注意以下几个方面：1.测试设备和仪器应符合标准规范，确保测试结果的准确性和可靠性。
ESD测试方法大全
ESD测试方法大全ESD（电气静电放电）是一种在人体或物体表面积累的静电能够通过接触而快速放电的现象。
在电子产品的生产、运输、储存和使用中，ESD 可能对器件造成损坏，因此对电子设备进行ESD测试至关重要。
下面将介绍一些常见的ESD测试方法：1. 直接放电测试（Direct Discharge Test）：即把静电枪直接对测试器件进行电击。
测试仪器为一根带有觸電逆轉的导电性金属棒，探头采用金属接觸方式，可以进行不同的电击实验。
通常使用不同的电压和电流进行电击实验，以模拟不同场景下的ESD事件。
2. 间接放电测试（Indirect Discharge Test）：在这种测试中，通过连接设计好的阻抗或电阻载体和测试器件进行放电测试。
通过调整电阻载体的电阻值和阻抗值，可以模拟不同的放电情况，确保设备在各种ESD 环境下具有足够的抗干扰能力。
3. 模拟放电测试（Simulation Test）：使用特殊的模拟器件来模拟真实的ESD事件。
这些模拟器件通常包括电容器、电感和传感器等元件，能够生成类似ESD事件的放电脉冲。
通过测量器件的抗ESD性能，可以评估器件在真实ESD环境下的表现。
4. 静电灵敏度测试（Electrostatic Sensitivity Test）：通过将被测器件放置在特定的ESD环境中，然后利用不同的电场和电荷量对其进行测试。
通过测量器件的响应和损坏情况，可以评估其静电灵敏度和鲁棒性能。
5. ESD发生率测试（ESD Trigger Rate Test）：通过长时间连续的ESD事件模拟，测试器件在长期ESD环境下的可靠性和耐久性。
通过监测器件的故障率和状况，可以评估器件的长期可靠性性能。
6. 人体模拟器测试（Human Body Model Test）：使用人体模型进行ESD测试，模拟人体触摸设备时产生的静电放电事件。
通过模拟人体的电容和电阻值，可以评估设备在受到人为ESD事件时的抗干扰性能。
esd测试方法
esd测试方法ESD测试方法。
静电放电（ESD）是指在两个不同电势之间发生的突然放电现象。
在现代电子产品中，ESD对设备的损害是一个严重的问题。
因此，为了确保电子设备的可靠性和稳定性，需要对电子设备进行ESD测试。
本文将介绍ESD测试的方法和步骤。
1. ESD测试设备准备。
首先，进行ESD测试需要准备相应的测试设备。
通常，ESD测试设备包括ESD发生器、测试台和测试夹具。
ESD发生器用于产生静电放电，测试台用于放置被测试设备，测试夹具用于连接ESD发生器和被测试设备。
在进行ESD测试之前，需要确保测试设备的正常运行和准确性。
2. ESD测试环境准备。
在进行ESD测试之前，需要准备一个符合标准的测试环境。
测试环境应该是一个无静电干扰的环境，通常采用静电防护地板和静电防护工作服来防止静电的积累。
此外，还需要使用静电计来监测测试环境中的静电水平，确保测试环境符合标准要求。
3. ESD测试标准选择。
在进行ESD测试之前，需要选择适当的ESD测试标准。
常用的ESD测试标准包括IEC 61000-4-2、ANSI/ESD S20.20等。
不同的电子设备可能需要符合不同的ESD测试标准，因此需要根据具体的产品要求选择相应的标准。
4. ESD测试步骤。
进行ESD测试时，通常需要按照以下步骤进行：a. 设置ESD测试参数，根据所选的ESD测试标准，设置相应的测试参数，包括放电电压、放电波形等。
b. 连接测试夹具，将被测试设备连接到测试夹具上，确保连接稳固可靠。
c. 进行ESD测试，根据测试标准要求，对被测试设备进行ESD测试，记录测试结果。
d. 分析测试结果，根据测试结果，评估被测试设备的ESD抗性能力，确定是否符合标准要求。
5. ESD测试结果评估。
在进行ESD测试后，需要对测试结果进行评估。
通常，ESD测试结果包括通过、不通过和边界三种情况。
通过的测试结果表示被测试设备在ESD测试中表现良好，能够抵御静电放电的影响；不通过的测试结果表示被测试设备在ESD测试中出现故障或损坏；边界的测试结果表示被测试设备在ESD测试中表现一般，需要进一步评估和分析。
esd测试方法及标准
esd测试方法及标准
ESD（静电放电）测试是一种评估电子设备抵抗静电能力的方法，其标准为GB/T17626.2（等同于国际标准IEC61000-4-2）。
在ESD测试中，根据不同的情况，有多种测试模式。
1. I/O引脚对电源和地引脚的应力测试：对于每一个I/O引脚而言，其相对于正电源或者负电源都可能存在正向静电应力和负向静电应力。
因此，I/O引脚有四种测试模式，PS模式（positive to VSS）、NS模式（negative to VSS）、PD模式（Positive to VDD）、ND模式（negative to VDD）。
当某一引脚对电源进行应力测试时，其他引脚需处于悬浮状态。
2. I/O引脚到I/O引脚应力测试：不同I/O引脚之间也存在正、负两种应力情况。
在实际静电放电过程中，通常是其中某一个I/O引脚遭受ESD应力而另一个或多个I/O引脚接地形成ESD路径。
为了节约时间并更全面地模拟现实情况，通常对某一I/O引脚进行I/0引脚到I/O引脚的应力测试时，要将其他所有I/O 引脚全部接地。
电源VDD引脚和VSS引脚处于悬空状态。
3. VDD引脚到VSS引脚应力测试：电源引脚之间也存在正、负两种应力情况。
在进行正电源VDD引脚到负电源VSS引脚的应力测试时，所有I/O引脚需处于悬浮状态。
以上信息仅供参考，如有需要，建议咨询专业技术人员。
ESD防静电检测操作指南(全方位)
ESD防静电检测操作指南(全方位) ESD防静电检测操作指南（全方位）1. 引言静电放电（ESD）防护是电子制造和组装过程中至关重要的环节。
本操作指南旨在为您提供一套全方位的ESD检测方法，以确保您的产品和设备免受静电放电的影响。
2. ESD基本概念2.1 静电放电（ESD）静电放电是指两个带有不同电荷的物体接触时，电荷不平衡而产生的一种现象。
ESD会对电子设备造成损害，导致设备性能下降甚至失效。
2.2 静电敏感器件（ESD Sensitive Devices）静电敏感器件是指对静电放电敏感，容易受到损害的电子器件。
这些器件在制造、运输和使用的各个环节都需要进行ESD防护。
3. ESD检测方法3.1 表面电阻率测试表面电阻率测试是检测ESD防护措施有效性的常用方法。
使用专门的测试仪器（如万用表）测量物体表面的电阻率，以判断其对静电放电的抵抗能力。
3.2 静电放电测试静电放电测试是指模拟真实环境下静电放电对电子器件的影响，以评估器件的抗ESD性能。
常用的测试方法有接触放电、空气放电、接触带电等。
3.3 静电场强度测试静电场强度测试是测量静电场对电子器件的影响程度。
使用专门的测试仪器（如静电场强度计）测量静电场强度，以评估ESD风险。
4. ESD防护措施4.1 人员防护1. 穿着防静电服、防静电鞋、防静电手套等个人防护装备。
2. 定期进行人体静电消除操作，如使用静电消除器。
4.2 设备防护1. 使用防静电材料（如防静电泡沫、防静电袋、防静电桌垫等）包装和存放静电敏感器件。
2. 确保生产设备和工作台面具有抗静电性能。
4.3 环境防护1. 保持工作环境湿度，以降低空气中的静电含量。
2. 使用静电消除器、空气离子发生器等设备，降低工作环境中的静电风险。
5. 操作流程5.1 检测准备1. 检查检测设备是否正常工作。
2. 确保被检测物品处于静电放电敏感状态。
5.2 检测步骤1. 进行表面电阻率测试：将测试仪器接触到被检测物品表面，记录电阻率值。
ESD(静电)测试方法图解
ESD（静电）测试方法图解一、 接触放电1、放电对象：金属端子（如AUX端子，VIDEO端子，FM端子外导体，所有的螺钉，裸露在外的金属板等）、可导电的表面（如喷有金属漆的JOG,面板等）、水平金属板、垂直金属板（在对垂直金属板进行放电时，应将被测机器的不同侧面（上，下，左，右）放置在距离垂直金属板10CM的位置，然后各对垂直金属板放电10次；对水平金属板放电时，被测机器处于正常摆放位置即可，如图1.11 ~ 图1.18所示）。
2、放电等级：±4KV (在±4KV接触放电合格的情况下，还需进行±2KV等低级别的接触放电，如果仍然合格，才可判定为合格)。
3、判断标准：B级，即在测试过程中允许出现功能性、显示紊乱，但在暂停测试后短时间内可自行（在无人为的干预的情况下）恢复正常的工作状态。
4、放电方法：a、放电导线与枪头同时放在被测端子（表面）上，进行连续放电，放电间隔时间应不少于1秒，如图1.2 ~ 图1.10所示；b、先用枪头对被测端子（表面）放电，然后将枪头移开，再用放电导线对被测端子（表面）的电荷导入大地。
重复10次。
如图1.1所示如a,b两种测试方法的结果不同，应以恶劣的结果为准。
5、测试模式：CD/DVD/MD/TAPE playback,FM recieving图1.2图1.4图1.6图1.8图1.10图1.12图1.14图1.16图1.18二、空气放电1、放电对象：绝缘表面（朔料表面或其他绝缘表面）。
2、放电等级：±8KV (如在±8KV有放电现象发生，则还需对有放电现象发生的点进行±6KV，±4KV，±2KV等低级别测试，如果仍然合格，才可判定为合格)。
3、判断标准：B级，即在测试过程中允许出现功能性、显示紊乱，但在暂停测试后短时间内可自行（在无人为的干预的情况下）恢复正常的工作状态。
4、放电方法：枪头紧贴绝缘件的表面，绝缘件之间的缝隙滑行，如在某点出现放电现象（可能是对绝缘表面下的非绝缘器件放电），则需对该点放电10次。
esd hbm 测试方法
esd hbm 测试方法ESD（静电放电）和HBM（人体模型）是两种常用的测试方法，用于评估电子设备的静电放电抗性能。
本文将介绍ESD和HBM测试的原理、流程以及相关注意事项。
一、ESD测试方法ESD测试是通过模拟真实环境中的静电放电，评估电子设备的静电放电抗性能。
ESD测试通常包括以下几个步骤：1. 静电发生器：静电发生器是ESD测试的核心设备，用于产生静电放电。
它可以模拟人体或其它物体在与电子设备接触时产生的静电放电。
2. 测试装置：测试装置用于将静电发生器的输出信号传递给待测试的电子设备。
它通常包括接地平台、电阻等元件，以确保测试环境符合标准要求。
3. 测试过程：在测试过程中，将静电发生器与待测试的电子设备相连接，并按照标准要求给予相应的静电放电。
通过观察设备的工作状态来评估其静电放电抗性能。
4. 评估结果：根据测试过程中观察到的现象和设备的工作状态，评估电子设备的静电放电抗性能。
通常采用ESD等级来表示设备的抗静电放电能力，如ESD Class 1、ESD Class 2等。
二、HBM测试方法HBM测试是通过模拟人体模型的静电放电，评估电子设备的抗静电放电能力。
HBM测试通常包括以下几个步骤：1. HBM模型：HBM模型是模拟人体在与电子设备接触时产生的静电放电。
根据标准要求，HBM模型的参数包括模型电阻、模型电容等。
2. 测试装置：测试装置用于将HBM模型的输出信号传递给待测试的电子设备。
它通常包括接地平台、电阻等元件，以确保测试环境符合标准要求。
3. 测试过程：在测试过程中，将HBM模型与待测试的电子设备相连接，并按照标准要求给予相应的静电放电。
通过观察设备的工作状态来评估其抗静电放电能力。
4. 评估结果：根据测试过程中观察到的现象和设备的工作状态，评估电子设备的抗静电放电能力。
通常采用HBM等级来表示设备的抗静电放电能力，如HBM Class 0、HBM Class 1等。
三、注意事项在进行ESD和HBM测试时，需要注意以下几点：1. 测试环境：测试环境应符合标准要求，包括地面阻抗、电阻等元件的选择和布局。
esd测试标准和方法
ESD测试标准和方法
ESD（Electrostatic Discharge）是指带电粒子与不带电粒子之间相互碰撞，导致电荷突发
性转移的现象。
ESD产生的电荷突发性转移可能会导致设备的电路板、元件和部件的损坏。
为了保证设备在使用过程中不受到ESD的影响，需要对设备进行ESD测试。
ESD测试主
要包括以下几个方面：
1. 电气特性测试：包括导电性测试、绝缘性测试和耐受电压测试。
2. 电磁兼容性测试：包括抗干扰能力测试、抗电磁脉冲测试和抗恶劣环境条件测试。
3. 功能测试：包括设备的功能性能测试、可靠性测试和性能测试。
ESD测试的标准
ESD测试的标准主要有国际标准和国内标准两类。
国际标准主要包括IEC61000-4-2和
IEC61000-4-3标准，国内标准主要包括GB/T17626.2-1998和GB/T17651-1998标准。
IEC61000-4-2标准
IEC61000-4-2是国际电工委员会（IEC）出版的ESD防护标准之一，主要针对电气设备和电子设备的ESD防护。
该标准规定了ESD产生的电压水平、放电模式和放电路径，以及ESD对设备的影响程度。
IEC61000-4-2标准主要包括以下几个方面：
1. 电气特性：主要包括导电性、绝缘性和耐受电压三个方面。
2. 电磁兼容性：主要包括抗干扰能力、抗电磁脉冲和抗恶劣环境条件三个方面。
3. 功能性能：主要包括设备的功能。
esd测试方法
esd测试方法ESD测试方法引言：静电放电（ESD）是指由于静电积累导致的电荷释放的现象，这种放电可能对电子元器件和设备造成损害或功能失效。
为了确保产品的可靠性和稳定性，进行ESD测试是非常重要的。
本文将介绍ESD 测试的方法及其重要性。
一、ESD测试的目的和重要性ESD测试是为了评估电子产品在静电环境下的耐受能力，以确定其是否能够正常工作并保持其可靠性。
静电放电可能会导致电路元件的破坏或数据丢失，因此，通过ESD测试可以提前发现并解决潜在的静电问题，从而降低损失和维护成本。
二、ESD测试方法1. ESD生成器ESD测试使用专门的ESD生成器，该生成器可以模拟真实世界中可能遇到的各种静电放电情况。
常见的ESD生成器包括人体模型（HBM）和机器模型（MM）。
2. HBM测试HBM测试是模拟人体静电放电的测试方法。
通过将电荷从一个电极放电到待测试的设备上，以模拟人体接触设备时可能产生的静电放电。
测试时，需要将设备放置在一个接地的测试台上，并使用合适的电极进行放电。
3. MM测试MM测试是模拟机器静电放电的测试方法。
通过将电荷从一个电极放电到待测试的设备上，以模拟设备之间可能发生的静电放电。
测试时，需要使用适当的电极将电荷传递到待测试的设备上。
4. 静电抗扰度测试除了HBM和MM测试外，还可以进行静电抗扰度测试。
这种测试方法可以评估设备在真实工作环境中可能遇到的不同静电放电情况下的耐受能力。
5. 测试参数ESD测试中需要考虑的主要参数包括放电电流、放电能量、放电时间等。
这些参数的选择应根据设备的特性和实际应用环境来确定。
6. 测试标准ESD测试需要遵循相应的测试标准。
常见的ESD测试标准包括IEC 61000-4-2和MIL-STD-883等。
7. 数据分析和报告进行ESD测试后，需要对测试数据进行分析和总结，并生成相应的测试报告。
测试报告应包括测试方法、测试结果以及可能的改进措施。
三、ESD测试的应用领域ESD测试广泛应用于电子产品的开发、制造和维护过程中。
esd测试原理与方法
esd测试原理与方法ESD测试原理与方法什么是ESD测试ESD（Electrostatic Discharge，静电放电）测试是一项重要的电子产品安全性测试，用于评估设备对静电放电的抵抗能力。
静电放电是指两个物体由于电荷的不平衡而发生放电的现象。
为什么需要进行ESD测试静电放电可能导致电子设备的损坏或故障，因此进行ESD测试是非常必要的。
通过测试，可以评估设备在面对真实应用场景中的静电放电时是否能正常工作。
ESD测试方法以下是常用的ESD测试方法：1.人体模型（HBM）测试：这是最常用的ESD测试方法之一，用于模拟人体对电子设备进行操作时的静电放电。
在测试过程中，通过椭圆形的外接矩形生成不同的放电能量。
2.机器模型（MM）测试：这种方法是为了模拟生产过程中可能发生的静电放电。
测试时使用不同的电容器和电阻，模拟设备与设备之间的静电放电。
3.振荡场（CDM）测试：CDM测试是一种更现实的ESD测试方法，模拟设备通过输送带或传送机构时可能导致的静电放电。
测试中，使用不同的电荷储存器来模拟电子设备接收到的静电放电。
4.电源引脚ESD测试：这种方法主要用于测试设备的电源引脚对静电放电的抵抗能力。
测试时，通过设备的电源引脚施加静电放电。
ESD测试流程ESD测试一般遵循以下流程：1.测试准备：根据测试需要，选择合适的ESD测试方法。
准备测试设备和测试样品，并确保所有设备处于正常工作状态。
2.测试参数设置：根据测试标准或实际需求，设置合适的测试参数，包括放电能量、放电次数等。
3.样品放置：将测试样品放置在测试环境中，确保与测试设备的连接正确并牢固。
4.测试执行：按照设定的测试参数执行ESD测试，记录测试结果。
5.测试结果分析：根据测试数据分析测试结果，评估设备的ESD抵抗能力是否符合要求。
6.报告撰写：根据测试结果，编写测试报告，包括测试方法、测试参数、测试结果和分析等内容。
ESD测试注意事项在进行ESD测试时，需要注意以下事项：•确保测试环境符合相关的标准和要求，包括温度、湿度等。
ESD测试方法大全资料
ESD测试方法大全资料ESD（静电放电）测试是一种用于测试和评估电子设备、元件及其他电气产品是否能够有效抵御静电放电引起的损坏或干扰的方法。
ESD测试方法包括以下几种：1. 静电放电仿真测试（ESD Simulator Test）这种测试是一种模拟真实环境中可能遇到的静电放电情况的方法，通过使用专门的ESD仿真仪器将已经充电的电容器的电荷释放到被测试设备上，观察设备的反应以及是否会发生故障。
2. 电离空气辐射模拟测试（Charged Device Model，CDM）这种测试方法是一种模拟电子元器件在机械操作和人为接触时受到的静电放电情况的方法。
其原理是通过使用一种特殊的电离空气辐射源，将静电能量转移到被测试设备上，检测设备是否受到损坏或干扰。
3. 电场测试（Electric Field Test）这种测试方法是一种模拟在使用过程中可能遇到的不同电场强度的情况，用以评估设备对不同电场强度的抵抗能力。
测试时，使用专门的电场测试仪器，将设备暴露在不同电场中，并观察设备的反应以及是否会发生故障。
4. 静电放电枪测试（ESD Gun Test）这种测试方法是一种模拟日常生活中可能遇到的静电放电情况的方法，通过使用专门的静电放电枪，向被测试设备释放特定的静电电荷，并观察设备的反应以及是否会发生故障。
5. 四象限测试（Four-quadrant Test）这种测试方法是一种综合了静电放电仿真测试和电场测试的方法。
测试时，使用专门的测试设备将设备暴露在不同电场和电荷释放的情况下，并观察设备的反应，以评估设备对不同静电放电情况的敏感性。
6. 瞬态浪涌测试（Transient Surge Test）这种测试方法是一种用于测试设备在遭受瞬态浪涌电流干扰时的抵抗能力的方法。
测试时，使用专门的浪涌测试仪器将浪涌电流施加到被测试设备上，并观察设备的反应以及是否会发生故障。
7. 耐压测试（Voltage Endurance Test）这种测试方法是一种用于测试设备在高电压下的工作情况的方法。
esd测试方法
esd测试方法ESD测试方法引言静电放电（Electrostatic Discharge，简称ESD）是指由于静电在两个物体之间突然放电而产生的瞬时电流。
ESD现象在电子、通信、航空等领域中具有广泛的应用和重要意义。
为了保证电子产品的可靠性和稳定性，必须对其进行ESD测试。
本文将介绍ESD测试的基本原理、常用测试方法以及测试注意事项。
一、ESD测试基本原理ESD测试的基本原理是通过模拟或产生不同形式的静电放电，对被测物体的抗静电放电能力进行评估。
静电放电通常分为人体模型（Human Body Model，简称HBM）和机器模型（Machine Model，简称MM）两种类型。
HBM模型模拟人体对电子产品的接触和操作，而MM模型则模拟机器设备对电子产品的接触和操作。
ESD测试通过对被测物体施加不同的电压或电流，观察其是否发生故障或损坏，从而评估其抗静电能力。
二、ESD测试方法1. HBM测试方法HBM测试方法是通过使用特定的电阻和电容来模拟人体接触电子产品时的静电放电过程。
测试时，人体模型通过一个电阻与电容连接，电容贮存了静电电荷，电阻控制了静电放电的速度。
通过将人体模型与被测物体接触，将静电电荷释放到被测物体上，观察其是否受到损坏。
2. MM测试方法MM测试方法是通过使用特定的电阻和电容来模拟机器设备对电子产品的静电放电过程。
测试时，机器模型通过一个电阻与电容连接，电容贮存了静电电荷，电阻控制了静电放电的速度。
通过将机器模型与被测物体接触，将静电电荷释放到被测物体上，观察其是否受到损坏。
3. CDM测试方法CDM（Charged Device Model）测试方法是通过直接将静电电荷释放到被测物体上，模拟电子产品在制造和运输过程中产生的静电放电。
测试时，被测物体与测试仪器连接，通过释放已经贮存了静电电荷的电源，将静电电荷直接释放到被测物体上，观察其是否受到损坏。
4. Latch-up测试方法Latch-up测试方法是通过模拟电子产品在工作过程中由于静电放电引起的互连元件之间的短路现象。
esd静电场强测试方法
esd静电场强测试方法
ESD静电场强测试方法一般有以下几种：
1. 静电探测器测试法：使用静电探测器来检测静电场强度。
静电探测器通常是一种具有高灵敏度的仪器，可测量静电场强度的分布和大小。
2. 静电场测量仪测试法：使用静电场测量仪来测量静电场的强度。
静电场测量仪是一种专门用于测量静电场强度的仪器，可以提供准确的电场测量结果。
3. 高阻抗电场测量法：使用高阻抗测量电表或电压表来测量静电场的强度。
这种方法通常适用于测量较小的静电场强度，如电子器件表面的静电场强度。
4. 计算模拟法：通过使用计算机模拟软件，可以对静电场进行数值计算和模拟，以获取静电场的强度分布。
这种方法可以提供较为精确的静电场强度结果。
以上是常见的ESD静电场强测试方法，具体选择哪种方法取决于测试的需求和条件。
在测试前应根据实际情况选择合适的测试方法，并确保测试设备的准确性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言
裸手接触单板，单板不能 工作了
怎么回事？？
这是静电放电（ESD）在作怪！！
一、什么是静电放电
静电(Electrostatic，static electricity) 通俗地来说，静电就是静止不动的电荷。
静电放电（Electrostatic Discharge，ESD） 处于不同静电电位，两个物体间的静电电荷，转移就是静电放 电。这种转移的方式有多种，如接触放电、空气放电。
第2步：目测离子风机、风棒的风覆盖产品为OK（如图3、4）
图3
图4
离子风机、风棒点检流程 3/5
第3步：风扇：离子风机的风扇运转平稳且无异响，风力档为最 大（如图5、6）
图5
图6
离子风机、风棒点检流程 4/5
第4步：指示灯：离子风机(风棒)的指示灯亮处于稳定状态（目 测）（如图5、6）
图5
图6
离子风机、风棒点检流程 5/5
图1
图2
测试项目——漏电压测试
将被测烙铁通电，将数字万用表调至交流电压档；（如图3）
将数字万用表表笔一端连接烙铁头（未氧化，无生锈部分）， 另一端表笔用手捏住或是连接设备地线，读取万用表数值填写 在记录表；（如图4）
图3
图4
测试项目——温度检测
将被测烙铁通电，温度测试仪打开开关平放在工作台上（如图1）
静电放电的特点： 高电压－－几百伏～几万伏 持续时间短（几百纳妙） 低能量－－几十～几百微焦耳 快速的电流上升时间－－几十纳秒
二、生产中的静电防护
静电的主要来源： 人体静电
仪器和设备的静电
元器件本身的静电 其它静电如元件的制造、搬运、储存、测量等
静电的安全泄放电流：小于5毫安
第5步：将静电盒地线接好，再静电手腕带端旋转3-5次，目视 静电盒是否发生报警，如一直绿灯表示OK，报警闪烁红灯表示 NG（如图5）
图5
图6
离子风机点检流程
离子风机、风棒点检流程 1/5
第1步：打开离子风机开关/风棒（过滤器开关），风力档为最大 （如图1、2）
图1
图2
离子风机、风棒点检流程 2/5
铁片
图1
图2
静电盒、静电带点检流程 –2/3
第2步：打开防静电盒，并闪烁红灯表示OK，如一直绿灯表示 NG（如图3） 第3步：将戴在手腕的静电带连接静电盒插槽，并显示长绿灯表 示OK，如闪烁红灯表示NG（如图4）
图3
图4
静电盒、静电带点检流程 –3/3
第4步：将静电盒地线断开，且静电静电盒发生报警闪烁红灯， 表示OK，如一直绿灯表示NG（如图5）
将烙铁调至400°，当烙铁温度达到设定温度时，电源指示灯会 一直闪烁；（如图2） 温度到达时，清洁烙铁头，再加上锡；（如图3）
将烙铁头放在温度测试区中间铁丝上，放置3分左右，读 取仪器最大数值，将数值填写在记录表；（如图4）
检测标准 1、烙铁的检测周期为1次/天。 2、烙铁温度范围：≥60W温控或普通手柄式烙铁.贴片元件:有铅焊 接365±10℃,无铅焊接390±10℃；其它元件:有铅焊接385±15℃, 无铅焊接390±15℃。 3、状态标识示意图：暂停使用标“○”,故障维修标“×”，休息日 标“ / ”，有异常时需填写异常处理信息
图1
图2
测试项目——漏电压测试
将被测热风枪通电，将数字万用表调至交流电压档；（如图3）
将数字万用表表笔一端连接热风枪头（未氧化，无生锈部分）， 另一端表笔用手捏住或是连接设备地线，读取万用表数值填写 在记录表；（如图4）
图3
图4
静电盒及静电带点检流程
静电盒、静电带点检流程 –1/3
第1步：拿起静电手带，带在手上（如图2），拉紧静电手腕带， 铁片必须接触皮肤。
将数字万用表表笔一端连接电批批头（未氧化，无生锈部分）， 另一端表笔用手捏住或是连接设备地线，读取万用表数值填写在 记录表；（如图4）
图3
图4
烙铁绝缘测试&温度检测
测试项目——电阻值测试
将被测烙铁平放在工作台，将数字万用表调至10欧姆档； （如图1） 将数字万用表表笔一端连接烙铁头（未氧化，无生锈部分）， 另一端表笔接触电源插头的地端，读取万用表数值填写在记录 表；（如图2）
三、 静电的防护方法：
基本思路： 1、控制静电产生 2、产生的静电安全泄放
主要方法： •工艺控制法－－防止静电产生 •泄漏法－－安全泄放静电 •静电屏蔽法－－避免电磁干扰
静电防护标识
•复合中和法－－异性离子中和静电
•整洁措施－－避免尖端放电
三、 静电的防护措施：
防静电保护用品：
1.防静电手环
2.防静电衣服、帽、鞋 3.防静电手套、头罩、口罩
静电防护标识
四、 静电的防护用品：
防静电腕带：
防静电衣、帽： 表面阻抗106 ~ 109
防静电鞋： 表面阻抗<107
电阻106 ±10%
防静电手套： 电阻108±10%
防静电网罩： 电阻109 ±10%
防静电口罩： 电阻1010 ±10%
常用防静电措施及原理简介：
1.静电手腕带：将人在工作中因摩擦、接触、感应、及因空气干燥等所产生 的静电荷及时通过导线导出，从而不会形成对产品有危害； 2.静电线：将工作台面上及不用电的治具、工具上的电荷导出避免静电积累； 3.设备地线：将用电设备上的因电荷感应、发热等产生的电荷导出，还可以 避免因设备漏电对人造成伤害； 4.静电皮、防静电塑料盒：产品受到摩擦时，在其表面产生的电荷可以较快 地扩散和泄漏； 5.锡箔纸、金属盒：将产品上堆积的静电荷平均消散，并有效防止因感应产 生静电； 6.防静电工衣、工鞋:织物上的静电除导电纤维的电晕放电被中和之外，还 可经由导电纤维向大地泄漏； 7.离子吹风机：产生正、负离子，使部品上的电荷及时被中和，在降低静电 压方面作用明显； 8.保持空气湿度：将空气湿度保持在40%以上，防止因空气干燥而产生大 量有害电荷。
第5步：拨动离子风机滑块或者旋转风扇中心的旋钮（如图5、6）
图5
图6
相关表单
项目
1.电批绝缘测试
2.烙铁参数监控记录表
表单
测试周期
每周/次
使用对象
修理工
每天/次
修理工
3.热风枪检点表
每天/次
修理工
4静电手环静电盒点检记录表
每天/次
作业员
5离子风机风棒点检表
每天/次
作业员
感谢您的参与
电批绝缘测试操作
测试项目——电阻值测试
将被测电批平放在工作台，将数字万用表调至10欧姆档； （如图1）
将数字万用表表笔一端连接电批头（未氧化，无生锈部分）， 另一端表笔接触电源插头的地端，读取万用表数值填写在记 录表；（如图2）
图1
图2
测试项目——漏电压测试
将被测电批通电，将数字万用表调至交流电压档；（如图3）
图片展示——检测操作顺序
图 片 1
图 片 2
图 片 3
图 片 4
热风枪绝缘测试
测试项目——电阻值测试
将被测热风枪平放在工作台，将数字万用表调至10欧姆档； （如图1） 将数字万用表表笔一端连接热风枪头（未氧化，无生锈部分）， 另一端表笔接触电源插头的地端，读取万用表数值填写在记录表； （如图2）
