《工程测量》教案
建筑工程测量教案1到4
§1-2测量学的发展概况
主要内容：国内外测绘科学的发展，现代测绘仪器电子化、数字化、小型化、高精度的发展给测绘工作带来了极大的方便，高效。
1．中国古代测绘科学的发展
夏朝的简单的测量工具；春秋时期记载的地图；战国时期的“司南（指南针）”；西汉初期的已出土的“地形图”及“驻军图”；发现大气折射现象、制图理论等等。
设问：如何比较两个人之间的身高？
3.高差（h）：地面两点间的高程之差。
理解：①地面一点比另一点高多少（减法）；以另外一点为零这点高多少。
② ；A-基准点、B-待定点；与高程起算面无关。
③高差有方向（待求点相对基准点）
高差有正负（正：待求点高于基准点；负：待求点低于基准点）。
④
至此，我们确定了平面位置的基准（高斯、独立平面直角坐标系）和高程的基准（绝对、相对高程），用三个参数x、y、H即可确定地面点的空间位置。
了解水平面代替水准面的限度；相关法律与法规。
理解测量的基本工作及原则；高差的方向和正负；高差的大小与高程起算面的关系。
掌握绝对高程、相对高程的概念及其区别；高差的概念。
教学重点、难点：
重点：绝对高程、相对高程的概念及其区别；
高差的概念；
测量的基本工作及原则。
难点：水平面代替水准面的限度；
测量的基本工作及原则。
2）大地测量学：研究地球表面及其内部一个较大区域甚至整个地球的形状、大小和其定位等等内容的测绘科学。
任务：建立国家大地控制网，测定地球的形状、大小和研究地球重力场的理论、技术和方法。
3）摄影测量学：利用摄影象片来研究地表形状和大小的测绘科学。
建筑工程测量--教案.doc

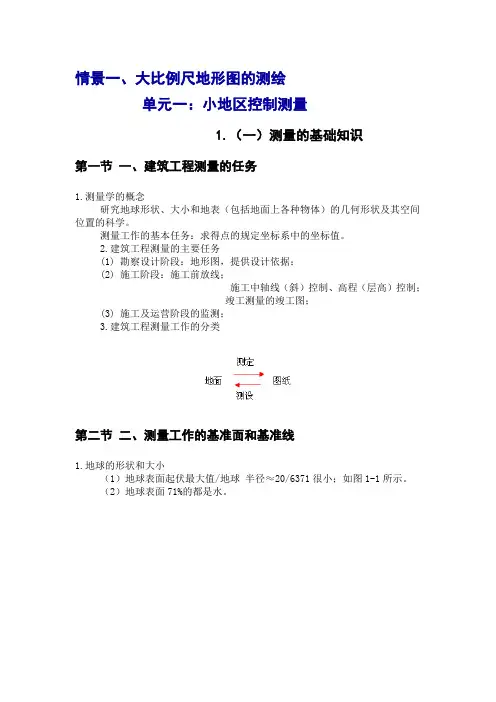

情景一、大比例尺地形图的测绘单元一：小地区控制测量1.（一）测量的基础知识第一节一、建筑工程测量的任务1.测量学的概念研究地球形状、大小和地表（包括地面上各种物体）的几何形状及其空间位置的科学。
测量工作的基本任务：求得点的规定坐标系中的坐标值。
2.建筑工程测量的主要任务(1) 勘察设计阶段：地形图，提供设计依据；(2) 施工阶段：施工前放线；施工中轴线（斜）控制、高程（层高）控制；竣工测量的竣工图；(3) 施工及运营阶段的监测；3.建筑工程测量工作的分类第二节二、测量工作的基准面和基准线1.地球的形状和大小（1）地球表面起伏最大值/地球半径≈20/6371很小；如图1-1所示。
（2）地球表面71%的都是水。
图 1-1 地球的形状2.测量工作的基准面和基准线铅垂线：某点的重力方向线，可用悬挂垂球的细线方同来表示；水平线：与铅垂线正交的直线；水平面：与铅垂线正交的平面称为水平面；水准面：处处与重力方向垂直的连续曲面，任何自由静止的水面都是水准面；大地水准面：与不受风浪和潮汐影响的静止海水面相吻合的水准面。
铅垂线、大地水准面是测量工作的基准线和基准面。
第三节三、地面点位的确定1.确定地面点位的方法测量工作的实质：确定地面点的空间位置。
点的空间位置（三维）=该点在水准面或水平面（球面或平面）的位置（二维）+该点到大地水准面的铅垂距离（一维）。
如图1-2所示。
图 1-2 三维空间2.地面点的高程绝对高程——地面点到大地水准面的铅垂距离，简称高程：用H表示，如。
如图1-3所示。
图1-3 地面点高程3.地面点的坐标（1）地理坐标（2）平面直角坐标以西南角为坐标原点，纵轴为X轴，横轴为Y轴， X轴正向为正北方向，负向为正南方向，Y轴正向为正东方向，负向为正西方向（上北下南左西右东），象限以顺时针方向编号。
如图1-4所示。
4.空间直角坐标空间直角坐标主要用于卫星定位。
图1-4 平面直角坐标象限第四节四、以水平面代替水准面的限度1.在10km为半径的圆面积之内进行距离测量时，可以用水平面代替水准面，而不需考虑地球曲率对距离的影响。
工程测量学全套教案.doc
难点及处理方法
无
授课方式
实习
教学内容
1．演示
2.学生自主练习
3.本次实习小结
时间分配
15分钟
80分钟
5分钟
主要教学方法与
手段
实习
课后作业
1.简述DJ6型经纬仪测量的操作步骤。
2.简述对中整平的操作过程。
3.DJ6型经纬仪测量应注意哪些事项？
参考资料
土木工程测量，王国辉，中国建筑上节内容复习
2.竖直角测量
3.角度测量的误差及其注意事项
4．本节小结
时间分配
15分钟
50分钟
30分钟
5分钟
主要教学方法与
手段
多媒体+板书+提问
课后作业
1.绘图说明竖盘指标差的概念。
2.写出根据盘左盘右读数计算竖盘指标差和竖直角的公式。
3.试述角度测量的注意事项。
参考资料
土木工程测量，王国辉，中国建筑工业出版社，2011
教学后记
量距时要从不同的起点丈量两次甚至三次。
上课日期
2014年4月3日
第12讲
章节
第四章距离测量4.3光电测距
教学目的要求
理解光电测距的基本原理
掌握光电测距的改正计算和精度评定
重点及处理方法
光电测量的改正计算和精度评定，以实例加深理解。
难点及处理方法
相位法测距的基本原理，图形辅助加深理解。
授课方式
测量学，顾孝烈、鲍 峰、程效军，同济大学出版社，2012
测量学，武汉大学测量学教材编写组，武汉大学出版社，2010
教学后记
水准测量读数前务必要消除视差。
上课日期
工程施工测量教案
工程施工测量教案一、教学目标1. 了解工程施工测量的重要性及基本概念。
2. 掌握工程施工测量的主要方法和步骤。
3. 学会使用常见的工程施工测量仪器及工具。
4. 能够根据设计图纸进行现场测量和放线。
二、教学内容1. 工程施工测量概述- 工程施工测量的定义- 工程施工测量的重要性- 工程施工测量的基本原理2. 工程施工测量方法- 地面测量法- 航空测量法- 卫星测量法3. 工程施工测量步骤- 控制测量- 详细测量- 放线测量4. 工程施工测量仪器及工具- 水准仪- 经纬仪- 全站仪- GPS测量仪5. 现场测量和放线实例- 测量工具的使用方法- 测量数据的记录和处理- 放线的方法和技巧三、教学过程1. 导入：通过实际案例介绍工程施工测量在建筑施工中的重要性，引发学生对工程施工测量的兴趣。
2. 教学内容讲解：a) 讲解工程施工测量的定义、重要性和基本原理。
b) 介绍工程施工测量的方法和步骤。
c) 讲解工程施工测量仪器及工具的使用方法。
3. 实践操作：a) 安排学生进行实地测量操作，熟悉测量仪器和工具的使用。
b) 指导学生进行测量数据的记录和处理。
c) 教授学生放线的方法和技巧。
4. 案例分析：a) 分析实际工程案例，让学生了解工程施工测量在实际工程中的应用。
b) 引导学生思考如何解决工程施工测量中遇到的问题。
5. 总结：对本节课的内容进行总结，强调工程施工测量的重要性和基本操作方法。
四、教学评价1. 学生能够掌握工程施工测量的基本概念和方法。
2. 学生能够熟练使用工程施工测量仪器及工具。
3. 学生能够根据设计图纸进行现场测量和放线。
五、教学资源1. 工程施工测量教材或指导书。
2. 实地测量场地。
3. 水准仪、经纬仪、全站仪、GPS测量仪等测量仪器及工具。
六、教学建议1. 注重理论教学与实践操作相结合，让学生在实际操作中掌握工程施工测量的方法和技巧。
2. 加强案例分析，让学生了解工程施工测量在实际工程中的应用。
建筑工程测量教案-第一章
（2）高斯平面直角坐标利用高斯投影法建立的平面直角坐标系，称为高斯平面直角坐标系。在广大区域内确定点的平面位置，一般采用高斯平面直角坐标。
高斯投影法是将地球划分成若干带，然后将每带投影到平面上。
三、测量工作的基本要求
“质量第一”的观点，严肃认真的工作态度，保持测量成果的真实、客观和原始性，要爱护测量仪器与工具。
四、测量的计量单位
1．长度单位1km=1000m，1m=10dm=100cm=1000mm
2．面积单位面积单位是m2，大面积则用公顷或km2表示，在农业上常用市亩作为面积单位。
1公顷=10000m2=15市亩，1km2=100公顷=1 500市亩，1市亩=666.67m2
投影带是从首子午线起，每隔经度6˚划分一带，称为6˚带，将整个地球划分成60个带。带号从首子午线起自西向东编，0˚～6˚为第1号带，6˚～12˚为第2号带，…。位于各带中央的子午线，称为中央子午线，第1号带中央子午线的经度为3˚，任意号带中央子午线的经度λ0，可按式（1-4）计算。
（1-2）
式中N——6˚带的带号。
第五节测量工作概述
一、测量的基本工作
1．平面直角坐标的测定
主要测量工作是测量水平角和水平距离。
2．高程的测定
测定地面点高程的主要测量工作是测量高差。
测量的基本工作是：高差测量、水平角测量、水平距离测量。
二、测量工作的基本原则
1．“从整体到局部”、“先控制后碎部”的原则
2．“前一步工作未作检核不进行下一步工作”的原则
地面点的平面位置，可用高斯平面直角坐标x、y来表示。由于我国位于北半球，x坐标均为正值，y坐标则有正有负m。为了避免y坐标出现负值，将每带的坐标原点向西移500km，如图1-3b所示，纵轴西移后：
工程水准测量基础知识教案
工程水准测量基础知识教案一、教学目标1. 让学生了解水准测量的基本概念、原理和方法。
2. 使学生掌握水准仪的使用和读数方法。
3. 培养学生进行工程水准测量的实际操作能力。
二、教学内容1. 水准测量的基本概念水准面、高程、水准点水准线的性质和分类2. 水准仪的构造及使用方法水准仪的组成部分水准仪的校准与调整水准仪的使用步骤3. 水准尺和水准点水准尺的种类及使用方法水准点的设置与标记4. 水准测量原理和方法闭合水准测量附合水准测量支线水准测量5. 水准测量误差及消除方法系统误差与偶然误差误差来源及消除方法三、教学方法1. 讲授法：讲解水准测量的基本概念、原理和方法。
2. 演示法：现场演示水准仪的使用和读数方法。
3. 实践操作法：学生动手进行水准测量实验，巩固所学知识。
四、教学准备1. 教学PPT：包含水准测量的基本概念、原理和方法。
2. 水准仪：用于现场演示和学生实践操作。
3. 水准尺：用于学生实践操作。
4. 测量场地：用于进行水准测量实验。
五、教学过程1. 导入新课：介绍水准测量的应用领域和重要性。
2. 讲解基本概念：阐述水准面、高程、水准点等概念。
3. 演示水准仪使用：现场演示水准仪的构造、校准、调整和使用步骤。
4. 讲解水准尺和水准点：介绍水准尺的种类及使用方法，水准点的设置与标记。
5. 讲解水准测量原理和方法：阐述闭合水准测量、附合水准测量、支线水准测量的原理和方法。
6. 讲解水准测量误差及消除方法：介绍系统误差与偶然误差，分析误差来源及消除方法。
7. 实践操作：学生分组进行水准测量实验，巩固所学知识。
9. 布置作业：让学生复习本节课的内容，并进行相关练习。
10. 课后反思：教师对本节课的教学效果进行反思，为下一节课做好准备。
六、教学评价1. 评价内容：学生对水准测量的基本概念、原理和方法的理解程度。
2. 评价方式：课堂问答、作业练习、实践操作。
3. 评价标准：能准确回答相关问题，理解水准测量原理，掌握水准仪的使用方法。
《工程测量》教案
CH7小地区控制测量
7.1 控制测量概述
7.2直线定向及坐标正反算
7.3导线测量外业工作
教学内容（包括基本内容、重点、难点、页面请另纸附后）：见电子课件。
基本内容：1 首先熟悉经纬仪各部分的构造
2 练习经纬仪的测站安置工作
3 最后测回法观测水平角，每组观测不少于3个测回
重点： 1 经纬仪的光学对中和整平
3测回法观测水平角的程序
难点： 光学经纬仪的操作使用（对中、整平）
讨论、思考题、作业：
2.大地水准面的含义及特性
讨论、思考题、作业：
思考：测量的坐标系与数学上的有何异同？
《工程测量》课程教案
第2周
CH2. 水准测量
2.1 水准测量原理
2.2 水准仪和水准尺
2.3 水准测量的方法
2.4 水准测量成果计算
课时安排
4
教学目的、要求（分掌握、熟悉、了解三个层次）：
掌握水准测量的基本原理和方法；熟悉水准仪、水准尺构造和操作方法，掌握水准测量的基本程序
教学内容（包括基本内容、重点、难点、页面请另纸附后）：见电子课件。
基本内容：1 钢尺量距的一般方法
2 钢尺量距的精密方法和成果计算
3 视距测量的基本原理和观测方法
4 光电测距的基本原理以及使用
重点： 钢尺量距的方法，精密量距的成果计算
难点： 精密量距的成果计算
视距测量的基本原理
讨论、思考题、作业：
《工程测量》课程教案
基本内容：1.首先了解仪器的各部分的名称和功能
2.练习水准仪的测站安置工作
3.练习初平、照准、精平、读数
4.练习记录、计算的方法
重点： 1. 水准仪的测站安置工作
《建筑工程测量》教学教案
《建筑工程测量》教学教案一、教学目标1. 知识与技能：（1）掌握建筑工程测量的基本原理和方法；（2）熟悉测量工具和仪器的使用与维护；（3）学会进行简单的建筑施工放样和验收。
2. 过程与方法：（1）通过实践操作，培养学生的动手能力和实际操作技能；（2）通过小组合作，培养学生的团队协作能力和沟通能力；（3）通过问题解决，培养学生的分析和解决问题的能力。
3. 情感态度与价值观：（1）培养学生对建筑工程测量的兴趣和热情；（2）培养学生遵守测量规范和安全的意识；（3）培养学生热爱专业、敬业爱岗的情感。
二、教学内容第一课时：建筑工程测量概述1. 建筑工程测量的定义和作用；2. 建筑工程测量的主要内容和方法；3. 测量学的基本原理。
第二课时：测量工具和仪器1. 卷尺、标杆、水平尺的使用方法；2. 经纬仪、全站仪、水准仪的结构和操作方法；3. 测量工具和仪器的维护保养。
第三课时：水平角测量和垂直角测量1. 水平角的测量方法；2. 垂直角的测量方法；3. 测量数据的处理和误差分析。
第四课时：距离测量和面积测量1. 钢尺距离测量方法；2. 光电测距仪的使用方法；3. 面积测量方法和应用。
第五课时：建筑施工放样和验收1. 建筑施工放样的基本原理和方法；2. 建筑施工验收的测量方法和标准；3. 常见施工问题的分析和处理。
三、教学资源1. 教材：《建筑工程测量》；2. 仪器设备：卷尺、标杆、水平尺、经纬仪、全站仪、水准仪等；3. 教学辅助材料：图纸、模型、幻灯片等。
四、教学过程1. 导入：通过展示实际建筑工程测量案例，引起学生对建筑工程测量的兴趣和好奇心。
2. 授课：教师讲解基本原理和方法，引导学生理解和掌握相关知识。
3. 实践操作：学生分组进行实际操作，培养学生的动手能力和实际操作技能。
5. 总结与反思：教师引导学生总结所学知识和技能，并鼓励学生提出问题和思考。
五、教学评价1. 课堂问答：检查学生对基本概念和原理的理解程度；2. 实践操作：评价学生的动手能力和实际操作技能；3. 课后作业：布置相关练习题，巩固所学知识和技能；4. 小组讨论：评价学生的团队协作能力和沟通能力。
工程测量技术教案
工程测量技术教案第一章：测量基础1.1 测量概述介绍测量的定义、目的和作用解释测量的主要类型和方法探讨测量在工程领域的重要性1.2 测量学的基本概念解释测量学的定义和范围探讨测量学的基本原理和定律介绍测量学的主要分支和应用领域1.3 测量误差与精度解释误差的定义和分类探讨误差产生的原因和减小误差的方法介绍精度的概念和表示方法第二章：测量仪器与工具2.1 水准仪介绍水准仪的种类和构造解释水准仪的工作原理和使用方法探讨水准仪的校准和检验方法2.2 经纬仪介绍经纬仪的种类和构造解释经纬仪的工作原理和使用方法探讨经纬仪的校准和检验方法2.3 激光测距仪介绍激光测距仪的构造和工作原理解释激光测距仪的使用方法和注意事项探讨激光测距仪的校准和维护方法第三章：测量方法与技巧3.1 水平角测量介绍水平角测量的原理和方法解释水平角的表示和记录方法探讨水平角测量的注意事项和技巧3.2 垂直角测量介绍垂直角测量的原理和方法解释垂直角的表示和记录方法探讨垂直角测量的注意事项和技巧3.3 距离测量介绍距离测量的原理和方法解释距离的表示和记录方法探讨距离测量的注意事项和技巧第四章：控制测量与地形测绘4.1 控制测量概述介绍控制测量的定义和目的解释控制测量的方法和流程探讨控制测量的应用领域和重要性4.2 控制点的设置与布设介绍控制点的设置原则和方法解释控制点的布设要求和步骤探讨控制点的选取和标记方法4.3 地形测绘概述介绍地形测绘的定义和目的解释地形测绘的方法和流程探讨地形测绘的应用领域和重要性第五章：工程测量实例与应用5.1 建筑工程测量介绍建筑工程测量的主要内容和目的解释建筑工程测量的方法和流程探讨建筑工程测量中的注意事项和技巧5.2 道路工程测量介绍道路工程测量的主要内容和目的解释道路工程测量的方法和流程探讨道路工程测量中的注意事项和技巧5.3 水利工程测量介绍水利工程测量的主要内容和目的解释水利工程测量的方法和流程探讨水利工程测量中的注意事项和技巧第六章：建筑施工测量6.1 施工测量概述介绍施工测量的定义和目的解释施工测量的方法和流程探讨施工测量在建筑施工中的应用和重要性6.2 建筑物的定位测量介绍建筑物定位测量的原理和方法解释建筑物的定位测量步骤和注意事项探讨建筑物定位测量的应用和重要性6.3 建筑物的施工测量介绍建筑物施工测量的原理和方法解释建筑物的施工测量步骤和注意事项探讨建筑物施工测量的应用和重要性第七章：道路工程测量7.1 道路测量概述介绍道路测量的定义和目的解释道路测量的方法和流程探讨道路测量在道路工程中的应用和重要性7.2 道路中线测量介绍道路中线测量的原理和方法解释道路中线的表示和记录方法探讨道路中线测量的注意事项和技巧7.3 道路边线测量介绍道路边线测量的原理和方法解释道路边线的表示和记录方法探讨道路边线测量的注意事项和技巧第八章：水利工程测量8.1 水利测量概述介绍水利测量的定义和目的解释水利测量的方法和流程探讨水利测量在水工中的应用和重要性8.2 水工建筑物的基础测量介绍水工建筑物基础测量的原理和方法解释水工建筑物基础测量的步骤和注意事项探讨水工建筑物基础测量的应用和重要性8.3 水利工程地形测绘介绍水利工程地形测绘的原理和方法解释水利工程地形测绘的步骤和注意事项探讨水利工程地形测绘的应用和重要性第九章：现代测量技术9.1 卫星定位测量技术介绍卫星定位测量技术的原理和方法解释全球定位系统（GPS）在测量中的应用探讨卫星定位测量技术的优点和局限性9.2 无人机测量技术介绍无人机测量技术的原理和方法解释无人机测量技术在工程测量中的应用探讨无人机测量技术的优点和局限性9.3 激光扫描测量技术介绍激光扫描测量技术的原理和方法解释激光扫描测量技术在工程测量中的应用探讨激光扫描测量技术的优点和局限性第十章：测量数据处理与误差分析10.1 测量数据处理概述介绍测量数据处理的目的和方法解释测量数据的整理和分析方法探讨测量数据处理在工程测量中的应用10.2 误差分析与改正介绍误差分析的目的和方法解释误差的分类和产生原因探讨误差的改正和减小方法10.3 测量数据的精度评价介绍测量数据精度评价的目的和方法解释精度的表示和评价指标探讨测量数据精度评价的应用和重要性第十一章：测量数据采集与数字化11.1 测量数据采集概述介绍测量数据采集的定义和目的解释测量数据采集的方法和流程探讨测量数据采集在工程测量中的应用和重要性11.2 测量数据的数字化处理介绍测量数据数字化处理的方法和步骤解释数字化处理在测量数据中的应用探讨数字化处理技术的优点和局限性11.3 测量数据的信息化管理介绍测量数据信息化管理的方法和流程解释信息化管理在测量数据中的应用探讨信息化管理技术的优点和局限性第十二章：工程测量软件与应用12.1 工程测量软件概述介绍工程测量软件的定义和功能解释工程测量软件在工程测量中的应用探讨工程测量软件的分类和特点12.2 常见工程测量软件介绍介绍几种常见的工程测量软件，如AutoCAD、测量大师等解释这些软件的功能和应用领域探讨这些软件的使用方法和技巧12.3 工程测量软件的应用实例分析几个工程测量软件在实际项目中的应用实例解释这些实例中软件的作用和效果探讨这些实例对工程测量的启示和借鉴意义第十三章：工程测量安全与法律法规13.1 工程测量安全概述介绍工程测量安全的重要性解释工程测量安全的基本要求和措施探讨工程测量安全事故的预防和管理13.2 工程测量中的法律法规介绍与工程测量相关的法律法规和标准解释遵守法律法规的重要性探讨工程测量中的法律风险和应对策略13.3 工程测量职业道德与责任介绍工程测量职业道德的含义和要求解释工程测量人员的责任和义务探讨工程测量职业道德建设的重要性第十四章：工程测量案例分析14.1 工程测量案例概述介绍工程测量案例的定义和作用解释工程测量案例分析的方法和流程探讨工程测量案例分析在实践中的应用和重要性14.2 工程测量案例分析实例分析几个典型工程测量案例的背景、问题和解决方案解释这些实例中测量技术的应用和效果探讨这些实例对工程测量的启示和借鉴意义解释案例报告中应包含的内容和要点第十五章：工程测量的发展趋势与展望15.1 工程测量技术的发展趋势介绍工程测量技术的发展历程和现状解释工程测量技术未来发展的趋势和方向探讨工程测量技术发展的挑战和机遇15.2 工程测量在新技术中的应用介绍工程测量在新领域和技术中的应用，如BIM、GIS等解释这些新技术在工程测量中的作用和优势探讨工程测量在新技术应用中的前景和挑战15.3 工程测量教育的改革与发展介绍工程测量教育的历史和现状解释工程测量教育改革的必要性和目标探讨工程测量教育发展的方向和策略重点和难点解析第一章至第五章重点介绍了工程测量的基础知识、仪器与工具、测量方法与技巧、控制测量以及地形测绘等内容，难点在于理解测量误差与精度的相关概念以及如何进行误差分析和减小误差。
工程测量电子教案7
中国地质大学
工程测量学
7.3.3.2 偏离水ຫໍສະໝຸດ 基准线的微距离测量——准直法水平基准线通常平行于被监测物体（如大坝 、机器设备）的轴线。 偏离基准线的垂直距离或到基准线所构成的 垂直基准面的偏离值称偏距(或垂距)。 测量偏距的方法称准直（测量）法。 基准线（或基准面）可用光学法、光电法和 机械法产生。
工程测量学
三级
≤1.50
≤10.0
中国地质大学
7.2.3.2 观测周期数和一周期观测时间的确定
一、观测周期数的确定
原则：
观测周期数取决于变形的大小、速度及观测的目的， 且与工程规模、监测点数量、位置以及观测一次所需时间 有关。在工程建筑物建成初期，变形速度较快，观测周期 应多一些，随着建筑物趋向稳定，可减少观测次数；但仍 应坚持观测，以便发现异常变化。 及时进行第一周期观测具有重要意义，推延初始测量 可能失去已经发生的变形，应特别重视第一周期观测的质 量，以后各周期的成果要与第一期比较。
1、实用意义：
保障工程安全。
2、科学意义：
解释变形的机理， 验证变形的假说， 检验设计是否合理， 为修改设计、制定规范提供依据。
中国地质大学
工程测量学
7.1.1.3变形监测的内容
• 获取变形几何量：
水平位移、垂直位移以及偏距、倾斜、扰度、弯曲、扭转、震动 、裂缝等的测量，主要是对描述变形体自身形变和刚体位移的几何量的 监测。
中国地质大学
工程测量学
表7-2 建筑物变形测量等级及精度
变形 测量 等级 沉降观测 位移观测 适用范围
观测点测站 高差 中误 差 （mm）
观测点坐 标中误 差 （mm）
特级
一级 二级
≤0.05
建筑工程测量教案课程
情景一、大比例尺地形图的测绘单元一：小地区控制测量1.（一）测量的基础知识第一节一、建筑工程测量的任务1.测量学的概念研究地球形状、大小和地表（包括地面上各种物体）的几何形状及其空间位置的科学。
测量工作的基本任务：求得点的规定坐标系中的坐标值。
2.建筑工程测量的主要任务(1) 勘察设计阶段：地形图，提供设计依据；(2) 施工阶段：施工前放线；施工中轴线（斜）控制、高程（层高）控制；竣工测量的竣工图；(3) 施工及运营阶段的监测；3.建筑工程测量工作的分类第二节二、测量工作的基准面和基准线1.地球的形状和大小（1）地球表面起伏最大值/地球半径≈20/6371很小；如图1-1所示。
（2）地球表面71%的都是水。
图 1-1 地球的形状2.测量工作的基准面和基准线铅垂线：某点的重力方向线，可用悬挂垂球的细线方同来表示；水平线：与铅垂线正交的直线；水平面：与铅垂线正交的平面称为水平面；水准面：处处与重力方向垂直的连续曲面，任何自由静止的水面都是水准面；大地水准面：与不受风浪和潮汐影响的静止海水面相吻合的水准面。
铅垂线、大地水准面是测量工作的基准线和基准面。
第三节三、地面点位的确定1.确定地面点位的方法测量工作的实质：确定地面点的空间位置。
点的空间位置（三维）=该点在水准面或水平面（球面或平面）的位置（二维）+该点到大地水准面的铅垂距离（一维）。
如图1-2所示。
图 1-2 三维空间2.地面点的高程绝对高程——地面点到大地水准面的铅垂距离，简称高程：用H表示，如。
如图1-3所示。
图1-3 地面点高程3.地面点的坐标（1）地理坐标（2）平面直角坐标以西南角为坐标原点，纵轴为X轴，横轴为Y轴， X轴正向为正北方向，负向为正南方向，Y轴正向为正东方向，负向为正西方向（上北下南左西右东），象限以顺时针方向编号。
如图1-4所示。
4.空间直角坐标空间直角坐标主要用于卫星定位。
图1-4 平面直角坐标象限第四节四、以水平面代替水准面的限度1.在10km为半径的圆面积之内进行距离测量时，可以用水平面代替水准面，而不需考虑地球曲率对距离的影响。
《建筑工程测量》教学教案
《建筑工程测量》教学教案一、教学目标1. 知识与技能：（1）理解建筑工程测量的基本概念、原理和作用；（2）掌握测量的基本方法和步骤；（3）学会使用常用测量仪器和工具。
2. 过程与方法：（1）通过实例分析，培养学生的空间想象能力和动手能力；（2）学会与他人合作，提高沟通与协作能力；（3）运用测量知识解决实际工程问题。
3. 情感态度与价值观：（1）培养学生的创新精神和实践能力；（2）增强学生对建筑工程测量的兴趣，提高学习的积极性；二、教学内容1. 建筑工程测量概述（1）测量基本概念；（2）测量工作原理及作用；（3）测量学发展趋势。
2. 测量基本方法（1）地面测量；（2）室内测量；（3）高层建筑测量。
3. 测量仪器与工具（1）水准仪及其使用；（2）经纬仪及其使用；（3）全站仪及其使用。
4. 测量误差与数据处理（1）误差的概念及分类；（2）误差传播及减小方法；（3）数据处理方法。
5. 测量坐标系统与地图投影（1）坐标系统；（2）地图投影原理；（3）常见地图投影方式。
三、教学重点与难点1. 教学重点：（1）测量基本概念和原理；（2）测量方法和步骤；（3）测量仪器和工具的使用；（4）测量误差与数据处理；（5）测量坐标系统及地图投影。
2. 教学难点：（1）测量原理的深入理解；（2）测量仪器的操作和维护；（3）测量误差分析及减小方法；（4）地图投影的计算和应用。
四、教学方法与手段1. 教学方法：（1）采用讲授法，讲解测量基本概念、原理和方法；（2）采用案例分析法，分析实际工程测量案例；（3）采用实践教学法，让学生动手操作测量仪器；（4）采用讨论法，引导学生思考和解决实际问题。
2. 教学手段：（1）利用多媒体课件，展示测量原理和实例；（2）使用模型和实物，直观展示测量仪器和工具；（3）运用测量软件，进行实际操作演示。
五、教学评价1. 平时成绩评价：（1）课堂表现；（2）作业完成情况；（3）小组讨论及协作。
2. 实践操作评价：（1）测量仪器操作技能；（2）测量数据处理能力；（3）实际工程测量应用。
《工程测量技术》教案
重点：1. 知道完成测量的工作任务对地球的形状与大小的要求 2. 熟悉地面点位的确定要素与确定方法 3. 认识水准尺构造 4. 能熟练操作、使用水准仪
难点：1、熟悉地面点位的确定要素与确定方法 2、能熟练操作、使用水准仪
解决方法： 1.在教师的指导下，班级同学自由组合，每 5－7 人为一组，成立一个模
3、 记录不能涂改，不能编造数据；
4、 操作要规范，不得随意旋转螺旋；
四、实习要求： 1．各组把仪器安置在指定的地点，面向预先安置好的 4 根标尺； 2．首先熟悉一下水准仪的构造，各部分的名称，作用和操作方法； 3．练习用圆水准器安平仪器，用望远镜照准标尺，用微倾螺旋使气泡符
合，依次读取 4 根标尺的读数，并计算相邻点间的高差 hAB 、 hBC 和 hCD ；
3、认识水准尺构造； 4、能熟练操作、使用水准仪；
1、熟悉地面点位的确定要素与确定方法；
知识目标
2、熟悉测量工作组织原则、方法、程序与工作内容。 3、掌握水准仪、水准尺构造认识； 4、掌握水准仪操作、使用
①确定测量工作组织原则、方法与工作内容
②水准仪、水准尺构造认识；水准仪操作、使用；
教学 重点 难点
坐标值无论在哪一投影带内都是由赤道起算的实际值。
2.3 高程系统
地面点到某一高程基准面的垂直距离称为地面点的高程。常用的高程基
准面有参考椭球体面和大地水准面，其相应的高称为大地高和海拔高。地面
上任意两点之间的高程之差称为高差。
1980 年以前，我国主要采用“1956 年黄海高程系”，它利用青岛验潮
站 1950~1956 年观测的潮位成果求得的黄海平均海水面作为高程的零点，后
学习重点：道桥的工作的测量定位与测量放样等典型任务的操作。
《建筑工程测量》教学教案
《建筑工程测量》教学教案一、教学目标1. 知识与技能：（1）了解建筑工程测量的基本概念、原理和方法；（2）掌握测量的基本工具和仪器的使用；（3）学会进行平面控制测量和高程控制测量；（4）能够进行建筑物的定位和放样。
2. 过程与方法：（1）通过讲解、示范和练习，使学生掌握测量的基本方法和技巧；（2）利用实际工程案例，培养学生解决实际测量问题的能力。
3. 情感态度与价值观：（1）培养学生对建筑工程测量的兴趣和热情；（2）培养学生严谨、细致的工作态度，提高学生的职业素养。
二、教学内容1. 建筑工程测量的基本概念、原理和方法；2. 测量基本工具和仪器的使用（如卷尺、水平仪、经纬仪、全站仪等）；3. 平面控制测量和高程控制测量；4. 建筑物的定位和放样方法。
三、教学重点与难点1. 教学重点：（1）建筑工程测量的基本概念、原理和方法；（2）测量基本工具和仪器的使用；（3）平面控制测量和高程控制测量；（4）建筑物的定位和放样方法。
2. 教学难点：（1）平面控制测量和高程控制测量的原理和方法；（2）建筑物的定位和放样技巧。
四、教学过程1. 导入：（1）简要介绍建筑工程测量的意义和作用；（2）激发学生兴趣，引导学生进入学习状态。
2. 基本概念、原理和方法：（1）讲解建筑工程测量的基本概念；（2）通过示例演示测量原理和方法；（3）学生跟随老师一起进行实际操作，加深理解。
3. 测量工具和仪器的使用：（1）讲解各种测量工具和仪器的使用方法；（2）学生分组进行练习，掌握测量工具和仪器的使用技巧。
4. 平面控制测量和高程控制测量：（1）讲解平面控制测量和高程控制测量的原理；（2）通过实际工程案例，演示控制测量的方法；（3）学生进行分组练习，掌握控制测量的技巧。
5. 建筑物的定位和放样：（1）讲解建筑物的定位和放样方法；（2）学生跟随老师进行实际操作，掌握定位和放样的技巧。
五、作业布置1. 根据教材，完成相关理论知识的学习；2. 结合实际情况，选择一个建筑物进行定位和放样，提交作业报告。
