建筑平面图的识读

合集下载

《建筑识图与构造》课件——5-2识读建筑平面图

《建筑识图与构造》课件——5-2识读建筑平面图
窗 墙
房间

建筑平面图主要内容
(1)图名和比例 (2)墙与柱 (3)门窗及编号
(4)房间名称
(5)楼地面标高 (6)楼梯
(7)阳台、雨棚、台阶、坡道、散水、明沟、雨水管等
(8)建筑风道和烟道 (9)剖切符号
(10)详图索引符号 (11)尺寸标注 (12)指北针
图名
比例
柱 墙
同学们,结合之前学习 的投影知识,我们已经能够 了解到刚才事故视频中提到 的承重墙/柱主要体现在建筑 平面图中,那么建筑中承重 墙到底有多重要?
支撑着上部楼层重量/承重墙 是其他墙面的基石。
窗 门
房间名称
窗 房间名称 门
柱 墙
同学们,结合上节课的 内容,识别雷神山医院病房 区平面图(局部)中都包含 了哪些内容?
门、窗的位置/墙体的位置。
回答的非常正确,雷神 山医院病房区平面图(局部) 中包含了房间的平面布局、 房间的名称、门窗的位置、 墙体的位置,其实通过门窗 的编号我们还能得出门窗的 宽度和高度。
剖切符号
剖切符号
如果要看剖面图其他楼层的位置,需要 对应首层平面图剖切符号所在位置对应 其他平面图相应位置(参考轴号位置)。
索引符号
索引符号
索引符号
同学们,我们来讨论一下“索引 符号由直径为多少的圆和水平直 径组成”呢。
索引符号
直径为10mm的圆组成。
索引符号
尺寸标注 尺寸标注
第一道尺寸位于最下或者最左侧, 表示外部轮廓的总尺寸,即指从 一端外墙到另一端外墙边的总长 和总宽尺寸。
其余各层平面图的尺寸,除标出轴线间的尺寸和总尺 寸外,其余与底层平面相同的细部尺寸均可省略。
指北针
建筑平面图主要内容

建筑平面图识图(精品课件超详细)精选全文

建筑平面图识图(精品课件超详细)精选全文

面图投影方向;
(2)查阅图纸目录
查看剖面图。
剖切位置
投影方向 投影方向
2、首层平面图识图要点 楼板
剖面图识读要
点:结合平面
图想立体。
门洞 过梁
梁 门
标高 窗
2、首层平面图识图要点
12、识读索引
符号:断面剖 剖切位置 切位置,详图
编号及页码,
查看详图。
详图在本 页,编号 为1号的
详图
投影方向: 引出线在哪 边往哪边看
M1为双扇 平开门,向
外开启
M4为推拉 门
平面图推拉 门的表达方
法 门的位置、 开启方向及
编号
2、首层平面图识图要点
7、平面图--门识读 要点: (2)查图纸目录, 找到门窗表看门窗 洞口尺寸;
门窗表
类 别
编号
洞口尺寸
数 量
C-1 3300x1800 2
C-2 2700x1800 2
C-3 900x1500 2
楼梯间在平面 图中的位置
点:
(1)楼梯间的
在平面图中的
位置、楼梯的 走向。
楼梯详图所 在页码,建 施图第 6页
ห้องสมุดไป่ตู้
只有上表示底 层;有上有下 表示中间层; 只有下表示顶

楼梯的走向
2、首层平面图识图要点 楼梯宽
9、楼梯识读要点: (2)查阅图纸目录, 找到对应楼梯详图, 查看楼梯步数、踏面 宽度和梯段长度以及 休息平台尺寸。
M4门洞距4 号轴线 240mm
M4门洞 宽
1800m m
2、首层平面图识图要点
8、平面图--窗识读要点: (1)看窗编号:窗户编号 一般用C+数字进行编号; (2)查图纸目录,找到门 窗表看门窗洞口尺寸; (3)查图纸目录找到对应 编号门窗大样图看细节。

建筑识图—建筑总平面图

建筑识图—建筑总平面图

三、 建筑总平面图的内容
1、看图名、比例及有关文字说明。 2、了解新建工程的性质与总体布局在用地范围内,了解各建筑物及构筑物的位置、道路、场地和绿 化等布置情况以更及各建筑物的层数。 3、了解新建房屋室内外高差、道路标高及坡度。 4、看总平面图上的指北针或风玫瑰图。 5、查看房屋与管线走向的关系 、管线引入建筑物的位置。 6、规划红线。 7、绿化规划。 8、容筑物施工定位、放线和布置施工现场的依据; 2、了解建筑物所在区域的大小和边界、其他专业(如水、电、暖、煤气)的管线总平面图规划布置 的依据; 3、建设项目开展技术设计的前提的依据; 4、房产、土地管理部门审批动迁、征用、划拨土地手续的前提; 5、城市规划行政主管部门核发建设工程规划许可证、核发建设用地规划许可证、确定建设用地范围 和面积的依据; 6、建设项目是否珍惜用地、合理用地、节约用地的依据; 7、建设工程进行建设审查的必要条件。
"国标"中所规定的几种常用图例
"国标"中所规定的几种常用图例
坐标网格及指北针
建筑总平面图的阅读实例
四、建筑总平面图的识读要点
1、看图名、比例及有关文字说明。 2、熟记总平面图图例,看懂各类建筑物的位置、朝向 、层数以及总平面图中的道路、绿地等。 3、了解新建房屋室内外高差、道路标高及坡度。
一、建筑总平面图的产生 二、建筑总平面图的作用 三、建筑平面图的内容 四、建筑平面图的识读要点
一、建筑总平面图的产生
总平面图是表示建筑物场地总体平面布局的图纸。它以平面图的形式表明建筑区域的地形、地物、 道路、拟建房屋的位置、朝向以及与周围建筑物的关系等情形。
由于图的比例小,房屋和各种地物及建筑设施均不能按真实的水平投影画出,而是采用各种图例 作示意性表达。

建筑总平面图的识读

建筑总平面图的识读

入门。
建模工具
02
SketchUp提供了丰富的建模工具,可以创建各种形状的二维和
三维模型,满足建筑设计的各种需求。
实时渲染
03
SketchUp支持实时渲染功能,可以在设计过程中实时预览模型
效果,方便设计师进行效果评估和调整。
Revit软件介绍
参数化设计
Revit支持参数化设计,可以通过设置参数 来控制建筑元素的尺寸、形状和位置,提高 设计的精度和可控性。
详细描述
在绘制建筑总平面图时,应注意细节的处理,如线条的粗细、标注的清晰度、比 例尺的准确性等。这些细节的处理能够提高图纸的品质,使其更加专业和具有说 服力。
保证图纸的清晰度与整洁度
总结词
清晰度和整洁度是评价建筑总平面图质量的重要标准,它们直接影响着图纸的可读性和美观度。
详细描述
在绘制建筑总平面图时,应保证图纸的清晰度和整洁度。这包括避免线条交叉、去除不必要的杂物、 保持图纸的整洁等。同时,应使用合适的线条和填充色来突出重点,使图纸更加易于阅读和理解。
协同设计
Revit支持多用户协同设计,可以实现多人同时参与 同一项目的建模和设计工作,提高工作效率。
建筑信息模型
Revit可以创建包含建筑所有信息的模型, 包括几何信息和非几何信息,方便进行建筑 性能分析和施工管理。
谢谢观看
道路与交通组织
确定道路的走向和宽度
根据场地规划和交通需求,合理确定道路的走向和宽度,以保证 交通的顺畅和安全。
安排停车场和车位
根据场地条件和规划要求,合理安排停车场和车位,以满足停车需 求。
组织交通流线
根据场地规划和交通需求,合理组织交通流线,避免交通拥堵和冲 突。
04

2.建筑总平面图的识读方法

2.建筑总平面图的识读方法

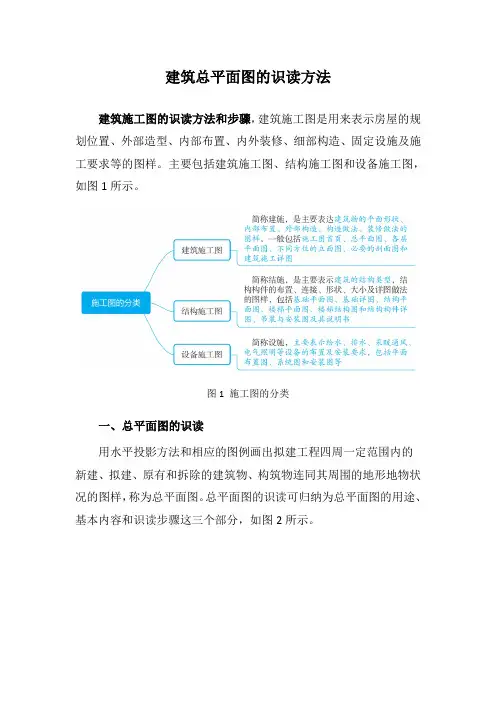

建筑总平面图的识读方法
建筑施工图的识读方法和步骤,建筑施工图是用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等的图样。

主要包括建筑施工图、结构施工图和设备施工图,如图1所示。

图1 施工图的分类
一、总平面图的识读
用水平投影方法和相应的图例画出拟建工程四周一定范围内的
新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况的图样,称为总平面图。

总平面图的识读可归纳为总平面图的用途、基本内容和识读步骤这三个部分,如图2所示。

图2 总平面图的识读
二、建筑平面图的识读
建筑平面图是为了表明屋面构造,一般还要画出屋顶平面图。

它不是剖面图,其俯视屋顶的水平投影图,主要表示屋面的形状及排水情况和突出屋面的构造位置。

建筑平面图的识读可归纳为建筑平面图的用途、基本内容和识读步骤这三个部分,如图3所示。

图3 建筑平面图的识读
三、建筑立面图的识读
建筑立面图,简称立面图,就是对房屋的前后左右各个方向所作的正投影图。

建筑立面图的识读可归纳为建筑立面图的用途、基本内容和识读步骤这三个部分,如图4所示。

图4
四、建筑剖面图的识读
建筑剖面图简称剖面图,一般是指建筑物的垂直剖面图,且多为横向剖切形式。

建筑剖面图的识读可归纳为建筑剖面图的用途、基本内容和识读步骤这三个部分,如图5所示。

图5 建筑剖面图的识读
五、建筑详图的识读
把房屋的某些细部构造及构(配)件用较大的比例将其形状、大小、材料和做法详细表达出来的图样,简称详图或大样图、节点图。

建筑详图的分类如图6所示。

图6 建筑详图的分类。

建筑平面图的主要内容和识读方法

建筑平面图的主要内容和识读方法

开间:也叫面宽或面阔,指房间在建筑外立面 上占的宽度
进深:垂直于开间的房间深度尺寸叫进深.
〔2内部尺寸:用来标注内部门窗洞口和宽 度及位置、墙身厚度以及固定设备大小和位置等.
0c73楼地面标 高为相对标高,且是完成面的标高.一般在平面图 中地面或楼面有高度变化的位置都应标注标高.
6、看门窗的位置、编号和数量
图中门窗除用图例画出外,还应注写门窗代号
和编号.门的代号通常用"M"表示,窗的代号通 常用"C"表示,并分别在代号后面写上编号,用 于区别门窗类型,统计门窗数量.对—些特殊用途 的门窗也有相应的符号进行表示,如 FM 代表防火 门、MM 代表密闭防护门、CM 代表窗连门.为便于 施工,一般情况下,在首页图上或在本平面图内,
0c73f7e 西瓜影院
附有门窗表,列出门窗的编号、名称、尺寸、数量 及其所选标准图集的编号等内容.
放映结束 感谢各位的批评指导!
谢 谢!
让我们共同进步
了解到房屋内部各房间的分布、用途、数量及其相 互间的联系情况.
4、看平面图的各部分尺寸:平面图中标注的 尺寸分内部尺寸和外部尺寸.
〔1外部尺寸:一般标注三道尺寸.最外一
0c73f7e 西瓜影院
道尺寸为总尺寸,表示建筑物的总长、总宽,即从 一端外墙皮到另一端外墙皮的尺寸.中间一道尺寸 为定位尺寸,表示轴线尺寸,即房间的开间与进深 尺寸.最里一道为细部尺寸,表示各细部的位置及 大小,如外墙门窗的大小及与轴线的平面关系.
1、看图名、比例:从中了解平面图层次及图 例,绘制建筑平面图的比例有 1:50、 1:100、 1:200、 1:300,常用 1:100.
2、看图中定位轴线编号及其间距:从中了解 各承重构件的位置及房间的大小,以便于施工时定

建筑平面图—建筑平面图的读图注意事项

建筑平面图—建筑平面图的读图注意事项

4、平面图中的剖切位置与详图索引标志,是不可忽视的重要问题,它涉及剖切方向和 要表达的详尽内容。由于剖切符号本身比较灵活,有全剖、半剖、阶梯剖、旋转剖、局 部剖等多种表现形式,阅读者也要对照阅读相应部位的图纸。 5、图纸上的标题栏内容与文字说明也很重要,它说明工程的性质,表示图与实物的比 例关系,可以帮助我们找到相应图纸编号。文字说明中有设计者对材料及施工的要求, 应严格执行。 6、屋顶平面图虽然比较简单,亦应与面图的阅读方法 建筑平面图的读图注意事项
1、在平面图中惟一表达高度的是本层标高或局部标高。对有标高的房间应该注意到每个 房间的用途。 2、建筑平面图上门、窗都是用代号表示的,应与门、窗图集和构配件标准图集对照。 3、从施工角度讲,一张平面图要反复阅读多次,才能解决施工过程中的问题。如平面图 中的台阶、坡道、花池、雨篷、阳台、散水等标高均不相同,必须配合详图才能看清楚 具体尺寸和做法。

建筑平面图的识读

建筑平面图的识读

6.3 建筑平面图6.3.1 建筑平面图的形成和用途建筑平面图,简称平面图,它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来,对剖切平面以下部分所作的水平投影图。

平面图通常用1:50、1:100、1:200的比例绘制,它反映出房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料、门窗的位置、大小、开启方向等情况,作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。

6.3.2 建筑平面图的图示方法当建筑物各层的房间布置不同时应分别画出各层平面图;若建筑物的各层布置相同,则可以用两个或三个平面图表达,即只画底层平面图和楼层平面图(或顶层平面图)。

此时楼层平面图代表了中间各层相同的平面,故称标准层平面图。

因建筑平面图是水平剖面图,故在绘制时,应按剖面图的方法绘制,被剖切到的墙、柱轮廓用粗实线(b),门的开启方向线可用中粗实线(0.5 b)或细实线(0.25 b),窗的轮廓线以及其他可见轮廓和尺寸线等用细实线(0.25 b)表示。

6.3.3 建筑平面图的图示内容1.底层平面图的图示内容(1)表示建筑物的墙、柱位置并对其轴线编号。

(2)表示建筑物的门、窗位置及编号。

(3)注明各房间名称及室内外楼地面标高。

(4)表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。

(5)表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。

(6)表示室内设备(如卫生器具、水池等)的形状、位置。

(7)画出剖面图的剖切符号及编号。

(8)标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。

(9)标注详图索引符号。

《规范》规定:图样中的某一局部或构件,如需另见详图,应以索引符号索引。

索引符号是由直径为10mm的圆和水平直径组成,圆和水平直径均应以细实线绘制。

索引符号按下列规定编写:1)索引出的详图,如与被索引的详图同在一张图纸内,应在索引符号的上半圆中用阿拉伯数字注明该详图的编号,并在下半圆中间画一段水平细实线。

第6章 建筑平面图的识读

第6章 建筑平面图的识读

建筑平面图的基本内容
•标高 注写楼地面标高,表明该楼地面对首
层地面的零点标高(注写为±0.000) 的相对高度。注写的标高为装修后完成 面的相对标高,即建筑标高。
建筑平面图的基本内容
•其他标注
•1)房间应根据其功能注上名称或编号。 •2)楼梯间是用图例按实际梯段的水平投影画出,同 时还要表示“上”与“下”的关系。 •3)在首层平面图应在图形的右(或左)下角画上指北 针。 •4)建筑剖面图的剖切符号,如1—1、2—2等,应在 首层平面图上标注。 •5)当平面图上某一部分另有详图表示时,应画上索引 符号。对于部分用文字更能表示清楚,或者需要说明的 问题,可在图上用文字说明。
返回
返回
返回
江苏省徐州技师学院建筑工程学院
建筑识图与构造
第6章.建筑平面图的识读
建筑平面图的识读
一、建筑平面图的形成
用一个假想的水平剖切平面沿房屋略高于窗台的部位剖切,移去 上面部分,向下作剩余部分的正投影而得到的水平投影图,称为建 筑平面图,简称平面图。建筑平面图实质上是房屋各层的水平剖面 图。一般地说,房屋有几层,就应画出几个平面图,并在图形的下 方注出相应的图名、比例等。沿房屋底层窗洞口剖切所得到的平面 图称为底层平面图(或首层平面图),最上面一层的平面图称为顶层 平面图,若中间各层平面布置相同,可只画一个平面图表示,称为 标准层平面图。此外还有屋面平面图,它是在房屋的上方,向下作 屋顶外形的水平投影而得到的投影图。一般可适当缩小比例绘制。
二、建筑平面图的用途 建筑平面图主要反映房屋的平面形状、大小和房间的布置,墙
(或柱)的位置、厚度和材料,门窗的类型和位置等情况。它是施工 放线、砌墙、门窗安装和室内装修及编制预算的重要依据。
建筑平面图的基本内容

建筑平面图识读技巧(图文并茂)

建筑平面图识读技巧(图文并茂)

一、建筑平面图(一)建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开,移去上部后向下投影所得的水平投影图,称为建筑平面图,如图51所示.对多层楼房,原则上每一楼层均要绘制一个平面图,并在平面图下方注写图名(如底层平面图、二层平面图等);若房屋某几层平面布置相同,可将其作为标准层,并在图样下方注写适用的楼层图名(如三、四、五层平面图).若房屋对称,可利用其对称性,在对称符号的两侧各画半个不同楼层平面图。

建筑平面图实质上是房屋各层的水平剖面图.平面图虽然是房屋的水平剖面图,但按习惯不必标注其剖切位置,也不称为剖面图。

(二)建筑平面图的作用主要反映房屋的平面形状、大小和房间布置,墙(或柱)的位置、厚度和材料,门窗的位置、开启方向等.建筑平面图可作为施工放线,砌筑墙、柱,门窗安装和室内装修及编制预算的重要依据。

(三)建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1:50、1:100、1:200的比例绘制2、纵横定位轴线及编号,定位轴线是各构件在长宽方向的定位依据.凡是承重的墙、柱,都必须标注定位轴线,并按顺序予以编号。

3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置,需用详图表达部位,应标注索引符号。

剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向,并注出编号;凡套用标准图集或另有详图表示的构配件、节点,均需画出详图索引符号,以便对照阅读。

9、指北针一般在底层平面图的下侧要画出指北针符号,以表明房屋的朝向.(四)有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制;可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制;较小的构配件图例线、尺寸线等用细实线绘制。

一般采用1:50、1:100、1:200 绘图平面图.建筑图例符号(五)建筑平面图的读图注意事项1、看清图名和绘图比例,了解该平面图属于哪一层;2、阅读平面图时,应由低向高逐层阅读平面图。

建筑平面图的图示内容和识读方法(分析“平面图”文档)共8张PPT

建筑平面图的图示内容和识读方法(分析“平面图”文档)共8张PPT

楼层平面图所要表达的内容与 建底如池如池(地( 如池楼(如池以法建 (如(建(楼建(建如池屋(如池楼底(当地筑层房等房等6下3房等梯3房等及等筑3房5筑3梯筑7筑房等顶4房等梯层4有下) )) ) ) ) ) ) )平 平 间 。 间 。 室 间 。 间 间 。 屋 。 平间 平 间 平 平 间 。 平 间 。 间 平 突 室读读 读读读读读读读面面布布平布上布顶面 布面上面面布面布上面出平底处必的外或画的层上梯4尺定 定定门定剖房房5图图置置面置行置的图 置图行图图置图置行图屋面层在再指地明出室窗方o段寸位 位位、位切屋屋的,、、图、的、管的 、的的的的、是、的,面图和轴 轴轴窗轴符的的平于画北面沟在外顶的倾被图又用用,用梯用道图 用图梯图图用在用梯又的,标线 线线及线号内内示叫途途要途段途、示 途示段示示途屋途段叫楼要面:出针上等下构的雨水高及 及及其及,部部斜内首、、表、被、烟内 、内被内内、顶、被首梯表、。图在底的一配可篷,编 编编他编了平平平容层房房示房水房囱容 房容水容容房的房水层间示折可 号号 号 构 号 解 面 面剖但基楼层台层件见等和平屋屋出屋平屋、和屋和平和和屋上屋平平、出剖知, ,,配,剖布布切应。本层平阶平和遮识面的的房的剖的上识 的识剖识识的方的剖面电房断房了 了了件了切置置断读图出出屋出断出人读 出读断读读出,出断图梯屋符、该楼相平面面设阳屋解 解解的解平和和方或入入建入,入口方 入方,方方入向入,或机建,线号按梯花同面图图施板的各 各各图各面外外法一口口筑口绘口等法 口法绘法法口下口绘一房筑绘总承 承承例承的部部投间图中中池,,,、层、、地、图、的、图、作、图层、地分长重 重重和重位设设图平走走下走时走位走时走的走时平水下影上中已未不以、如出、墙 墙墙编墙置施施面道道室道用道置道用道屋道用面箱室界时关行表表同,及散下入总、 、、号、和,,图、、的、、和、、顶、图间的444宽柱 柱柱,柱编了了555系的示达之室水一口不用。,楼楼平楼楼屋楼楼的楼,等平ooo、的 的的了的号解解倾倾倾表梯梯面梯梯面梯梯正梯表时面开位 位位解位及房房斜斜斜示等等形等等排等等投等示,形间置 置置它置投间间折折折底,,状,,水,,影,底屋状、。 。。们。影的的断断断层由由、由由方由由图由层顶、进的方分分线线线房于于各于于向于于。于房平各深位向布布分分分间底底房底底或底底底间面房和置;、、界界界的层层间层层坡层层层的图间构、用用。。。平直直的直直度直直直平要的配类途途面接接平接接、接接接面表平件型、、布连连面连连分连连连布达面的和数数置通通布通通水通通通置这布型数量量情室室置室室线室室室情些置号量及及况内内及内内、内内内况房及、等相相。外外楼外外女外外外。间楼定情互互,,梯,,儿,,,的梯位况关关所所布所所墙所所所平布尺。系系以以置以以、以以以面置寸。。在在等在在天在在在布等及底底情底底沟底底底置情楼层层况层层、层层层情况地平平。平平雨平平平况。面面面面面水面面面。的图 图 图 图 口 图 图 图标上上上上的上上上高还还还还位还还还。需需需需置需需需反反反反以反反反映映映映及映映映室室室室隔室室室外外外外热外外外的的的的层的的的台台台台、台台台阶阶阶阶屋阶阶阶、、、、面、、、坡坡坡坡防坡坡坡道道道道水道道道、、、、、、、、散散散散细散散散水水水水部水水水、、、、防、、、花花花花水花花花台台台台构台台台、、、、造、、、花花花花做花花花
