线型
线宽 b
用途见各专业制图标准
0.5b 见各专业制图标准 0.25b 中心线、对称线等 b 0.25b 见各专业制图标准假想轮廓线、成型前原始轮廓线
0.25b 断开界线
波浪线
0.25b 断开界线
第一章识图基础
3.图线画法规定画图时应注意以下几个问题： ①在同一张图纸中，相同比例的图样，应选择相同的线宽组。 ②相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm。 ③虚线、单点长画线或双点长画线的线段长度和间隔宜各自相等，虚线的线段长度为3~6mm，单点长画线的线段长度为10~20mm。
第一章识图基础
平面定位轴线应设横向定位轴线和纵向定位轴线。横向定位轴线的编号用阿拉伯数字从左至右顺序编写；纵向定位轴线的编号用大写的拉丁字母从下至上顺序编写。如图1-14所示。
图1-14 定位轴线的编号顺序
1.1.9 索引符号和详图符号
第一章识图基础
表1-8 索引符号与详图符号
第一章识图基础
表1-1 幅面及图框尺寸（mm）
幅面尺寸
A0
A1
A2
A3
A4
b×l c a
841×1189
594×841 10
420×594
297×420 5
210×297
25
第一章识图基础
表1-2 图纸长边加长尺寸表（mm）
幅面代号长边尺寸 A0 A1 A2 A3 1189 841 594 420 1338 2230 1051 743 1635 631 1892 1487 2387 1261 892 1784 841 长边加长后尺寸 1635 1472 1041 1932 1051 1784 1682 1189 2081 1261 1932 1892 1338 1472 2081 2102 1487 1682

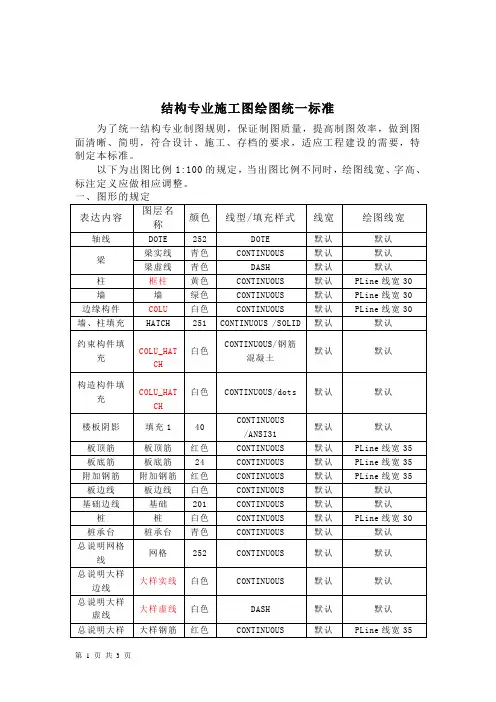

结构专业绘图比较好的图层设置

结构专业施工图绘图统一标准
为了统一结构专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，特制定本标准。

以下为出图比例1:100的规定，当出图比例不同时，绘图线宽、字高、标注定义应做相应调整。

二、文字的规定
所有字体均采用tssdeng.shx和hztxt.shx。

文字样式定义如下：名称：TSSD_Rein；使用大字体；SHX字体：tssdeng.shx；大字体:hztxt.shx，高度0，宽度比例：0.7。

三、标注的规定
标注样式定义：样式名称：标注样式1，比例1:100；
文字样式名：TSSD_Rein；使用大字体；SHX字体：tssdeng.shx；大字体:hztxt.shx，高度0，宽度比例：0.7。

标注样式2：比例1:50（比例因子：0.5）；
四、打印的规定
所有对象黑色。

轴线（颜色252）线宽0.13，其余线宽0.18。

墙柱填充（颜色251）淡显60。

《CAD施工图规范》

《CAD施工图规范》CAD施工图规范工程设计中的CAD施工图起着至关重要的作用，它们不仅是建筑物实施的蓝图，更是确保施工质量和安全的基础。

为了确保CAD施工图的准确性和规范性，本文将介绍一些CAD施工图的规范要求及相关注意事项。

一、尺寸标注规范尺寸标注是CAD施工图中必不可少的部分，正确的尺寸标注能够提供准确的尺寸信息，方便施工人员理解和执行。

在进行尺寸标注时，应注意以下规范要求：1. 尺寸标注的文字应清晰可辨，字号应适中，一般不小于3mm；2. 尺寸标注的文字方向应与图形方向一致，避免出现倒置或侧倒的情况；3. 尺寸标注线条应绘制清晰，粗细适中，以与其他图纸内容区分；4. 尺寸标注应避免使用箭头头部过大或过小，以免造成混淆；5. 尺寸标注应尽量集中布置，避免交叉或相互覆盖。

二、线型和线宽规范线型和线宽的规范使用对于准确表达CAD施工图内容非常重要，下面是一些建议：1. 建议使用连续线型来绘制实体边界，使用虚线或点线绘制暗示线；2. 不同线型的使用应简洁明了，避免过于复杂；3. 线宽的选择应根据不同元素和图纸比例进行调整，以确保线条的清晰可见。

三、图层管理规范图层管理对于CAD施工图的绘制和后续修改非常重要，良好的图层管理可以提高效率和准确性。

以下是一些图层管理的规范要求：1. 每个图层应有明确的命名，以准确描述所包含的图形内容；2. 各个图层之间的关系应清晰，不应有重叠或混淆；3. 绘图时，应在正确的图层上进行，避免将图形绘制在错误的图层上；4. 图层的颜色应根据需要进行选择，以便区分不同的元素。

四、字体和文字规范CAD施工图中的文字信息是与尺寸标注一样重要的部分，正确的字体和文字使用可以提高施工图的可读性和准确性。

以下是一些字体和文字的规范要求：1. 字体应具有良好的可读性，常用的字体如宋体、仿宋体、楷体等；2. 字号应根据图纸比例和实际需要进行选择，以确保文字清晰可见；3. 文字的排列应整齐有序，避免出现重叠或错位；4. 注意字体的粗细和倾斜，使其与图形内容相匹配。

施工图纸的标准规范与应用原则详解

施工图纸的标准规范与应用原则详解施工图纸是建筑工程中不可或缺的重要文件，它是设计师将设计意图转化为可实施的施工方案的重要工具。

在建筑工程的各个阶段，施工图纸都扮演着重要的角色。

本文将详细解析施工图纸的标准规范和应用原则，以帮助读者更好地理解和应用施工图纸。

一、施工图纸的标准规范1. 图纸格式要合规：施工图纸的纸张规格应符合国家标准，常用的纸张规格有A0、A1、A2、A3、A4等。

在绘制施工图纸时，要确保图纸的比例准确，并保持图纸的清晰度。

2. 字体和线型要规范：施工图纸上的文字应使用规范的字体，字体大小要适中，方便施工人员阅读。

线型应使用标准的线宽和线型，以便清晰地表达设计意图。

3. 标注要明确：施工图纸上的标注要准确明确，包括尺寸标注、材料标注、符号标注等。

尺寸标注应使用统一的标注方法，材料标注应标明材料的牌号和规格，符号标注应使用规范的符号。

4. 图纸布局要合理：施工图纸的布局要合理有序，各个图纸之间要有明确的关系和连接。

不同专业的图纸要分开绘制，同时要标明图纸的编号和名称，方便查阅和管理。

二、施工图纸的应用原则1. 准确表达设计意图：施工图纸是设计师与施工人员之间的桥梁，它要准确地表达设计意图，确保施工人员能够理解和实施设计。

在绘制施工图纸时，设计师要注重细节，确保每一处细节都能清晰地表达设计意图。

2. 综合考虑施工工艺：在绘制施工图纸时，设计师要综合考虑施工工艺的要求，合理安排施工顺序和施工方法。

施工图纸上的各个部分要能够顺利地连接和协调，避免施工过程中的冲突和问题。

3. 与其他专业图纸协调一致：建筑工程通常涉及多个专业，如结构、给排水、电气等。

在绘制施工图纸时，设计师要与其他专业的图纸进行协调，确保各个专业之间的衔接和一致性。

同时，要注重施工图纸与设计图纸之间的衔接，确保施工图纸能够准确地体现设计意图。

4. 合理利用标准规范：施工图纸的绘制要符合相关的标准规范，设计师要熟悉并合理利用这些标准规范。

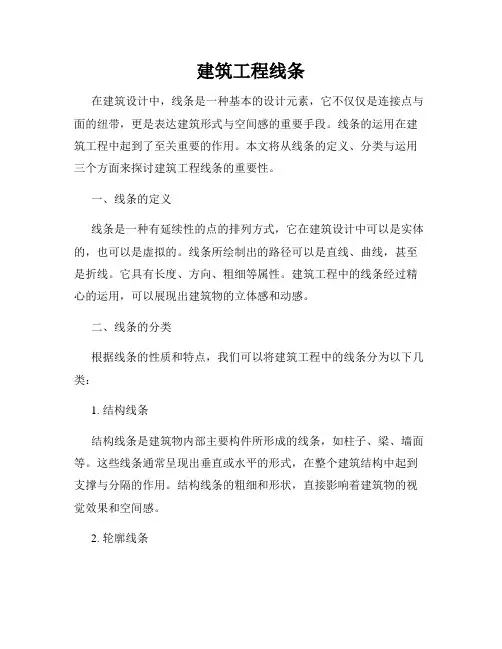

建筑工程线条

建筑工程线条在建筑设计中，线条是一种基本的设计元素，它不仅仅是连接点与面的纽带，更是表达建筑形式与空间感的重要手段。

线条的运用在建筑工程中起到了至关重要的作用。

本文将从线条的定义、分类与运用三个方面来探讨建筑工程线条的重要性。

一、线条的定义线条是一种有延续性的点的排列方式，它在建筑设计中可以是实体的，也可以是虚拟的。

线条所绘制出的路径可以是直线、曲线，甚至是折线。

它具有长度、方向、粗细等属性。

建筑工程中的线条经过精心的运用，可以展现出建筑物的立体感和动感。

二、线条的分类根据线条的性质和特点，我们可以将建筑工程中的线条分为以下几类：1. 结构线条结构线条是建筑物内部主要构件所形成的线条，如柱子、梁、墙面等。

这些线条通常呈现出垂直或水平的形式，在整个建筑结构中起到支撑与分隔的作用。

结构线条的粗细和形状，直接影响着建筑物的视觉效果和空间感。

2. 轮廓线条轮廓线条是建筑物外部轮廓所形成的线条，它象征着建筑物的整体形象和风格。

轮廓线条的流线型与否、曲线的运用与程度，能够展现出建筑物的运动感和设计者的创意。

3. 线性装饰线条线性装饰线条是建筑工程中用于装饰和修饰的线条，如门窗的边框、立面的雕塑等。

这些线条所呈现出的形态和纹理，可以丰富建筑物的表面质感，提升建筑的艺术价值。

4. 装饰主线条装饰主线条是在建筑物中具有强烈装饰性的线条，如扶手、栏杆、楼梯的扶手等。

这些线条不仅提供了更好的视觉体验，还具有安全保护的功能。

三、线条的运用线条在建筑工程中的运用，既要注重功能性，又注重美学效果。

下面是几个常见的线条运用案例：1. 立面设计建筑的立面是建筑物与外界交流的窗口，线条的运用在立面设计中尤为重要。

线条可以通过细长的柱子、曲线的窗户等手段，使建筑物在外观上呈现出流线型、动感十足的形象。

2. 空间分隔线条在空间分隔中起到了重要作用。

通过线条的使用，可以将建筑空间划分为不同的功能区域，例如利用结构线条将大空间分割为各个功能区；或者利用装饰主线条将室内空间进行划分，同时起到美观的作用。

建筑工程识图与制图的基本知识

图5-12 半径、直径和球的尺寸标注
任务5.1 制图基本规格
5.1.6 尺寸注法
5.1.6.3 角度、弧长和弦长的尺寸注法
图5-13 角度、弧长和弦长的尺寸标注
任务5.1 制图基本规格
5.1.6 尺寸注法
5.1.6.4 其他尺寸注法举例
(1) 标注坡度时，应沿坡度画出指向下坡的箭头，在箭头的一侧或下端注写尺寸数字(百分比、比例、小数均可)，如图5-14所示。
图5-5 数字与字母
任务5.1 制图基本规格
5.1.5 图线
5.1.5.1 图线的种类
表5-4 图线的线型和宽度
名称
线型
线宽
一般用途
粗实线
可见线；
b
剖面线中被剖到的轮廓线、结构图中的钢筋线、建筑物或构筑物的外形轮廓、剖切位置线、地面线、详图符号圆圈、图纸的图框线、
新设计的给水管线等
中等粗的实线细实线
表5-2 字高与字宽的关系 mm
字号(字高)
2.5
3.5
5
7
10
14
20
字宽
1.8
2.5
3.5
5
7
10
14
任务5.1 制图基本规格
5.1.3 字体
5.1.3.1 长仿宋体的基本笔画
表5-3 长仿宋体的基本笔画
名称横
竖
撇
捺
挑
点
钩
形状笔法
任务5.1 制图基本规格
5.1.3 字体
5.1.3.1 长仿宋体的基本笔画
表5-4 图线的线型和宽度
名称
线型
线宽
一般用途
粗虚线
b
新设计的各种排水管线、总平面及运输图中的地下建筑物或构筑物

施工图国家标准

3、工程字体
图纸上是以图形为主的，但除了图形还要有各种符号、字母代号、尺寸数字及文字说明等。各种字体应从左到右横向书写，并注意标点符号的正确使用。
图纸上最常用的汉字是长仿宋体，因为这种字体笔画清晰，容易辨认。字高与字宽的比例大约为3：2。为保证字体写得大小一致，整齐匀称，无论是平时练习，还是写在图纸上，我们都应按字的大小，先打好格子再书写。
尺寸线用细实线表示，应与被注长度的方向平行，且不宜超出尺寸界线。任何图形轮廓线均不得用作尺寸线。
尺寸起止符号一般应用中粗短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度应为2~3mm。半径、直径、角度与弧长的尺寸起止符号，宜用箭头或圆点表示。
尺寸数字应按设计规定书写。图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。尺寸数字应依据其读数方向注写在靠近尺寸线的上方中部，如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可引出注写。尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交。
物体的真实大小，应以图样上所注尺寸数值为依据，与图形的大小及绘图的准确度无关。
物体的每一尺寸一般只标注一次，并应标注在反映该结构最清晰的图形上。
工程制图标准中规定图样上的尺寸应包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。尺寸标注：尺寸界线用细实线表示，一般应与被注长度垂直，其一端应离开图样轮廓线不小于5 m m，另一端超出尺寸线3-5 m m。必要时图样轮廓线可用作尺寸界线。
施工图国家标准
图样是工程界的技术语言。对于图纸幅面的大小、图样的内容、格式、画法、尺寸标注、技术要求、图例符号等，国家都有统一的规定，我国1959年发布了国家《机械制图》，又在1973年发布了国家标准《建筑制图标准》。这两个国标对图幅、字体、线型及尺寸标注作了一些规定。

建筑施工图制图标准规范

C-1
A
120
1300
240
1420 120
7600
-0.150
120 600
2100
2
600 1350
1
2400
120
1230
120
北
3300
5100
8640
1
2
3
平面图1:50
三、图示内容
1、底层平面图不但要图示本层的房间布置及墙、柱、门窗等构配件的位
置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池及垃圾箱等的水平外形图。
建筑施工图按专业及其内容分类
• 建筑施工图（简称建施图）主要用于表达建筑物的规划位置、外部造型、内部各房间的布置、内外装修及构造施工要求等。主要包括施工图首页、总平面图、各层平面图、立面图、剖面图及详图等。
• 结构施工图（简称结施图）主要用于表达建筑物承重结构的结构类型、结构布置、构件种类、数量、大小、作法等。主要包括结构设计说明、结构平面布置图及构件详图等。
总平面图室外标高图示两种标高符号及用等高线表示
标高符号画法
适当长度写标高数字
45°
45°
≈3
≈3 视需要而定
≈3
总平面图室外标高符号
142.00(+0.000)
室内标高符号及标注示意
适当长度写标高数字
45°
注意总平面图中标高及全部尺寸均以“米” 为单位，标注至小数点后两位。
4、标注（续）
四、图示特点（续4）
5、尺寸标注
主要标注长、宽尺寸。分外部尺寸和内部尺寸。
⑴ 外部尺寸包括外墙三道尺寸（总尺寸、定位尺寸、细部尺寸）及局部尺寸。

毕业设计辅导(简)

结构施工图一般规定结构施工图一般规定
绘制结施图应遵守«房屋建筑制图统一标绘制结施图应遵守房屋建筑制图统一标建筑结构制图标准» 准» «建筑结构制图标准 GB/T50105-2001 建筑结构制图标准结构施工图的比例
常用比例可用比例
结构平面图基础平面图 1：50 1：100（150 200） 1：60 圈梁平面管沟地下设施 1：200 结构详图
结构平面图图示要点
剖到的墙体轮廓线用中实线表示，剖到的墙体轮廓线用中实线表示，剖切到的钢中实线表示筋砼柱断面涂黑表示；楼板轮廓线用细实线断面涂黑表示细实线表筋砼柱断面涂黑表示；楼板轮廓线用细实线表中虚线表示板下不可见的墙体轮廓线用中虚线表示。示，板下不可见的墙体轮廓线用中虚线表示。对于楼板下梁，在平面图中可用两条虚线虚线表示对于楼板下梁，在平面图中可用两条虚线表示其轮廓，若用单线表示时则画粗虚线粗虚线表示其中其轮廓，若用单线表示时则画粗虚线表示其中位置。心线位置门窗洞口可不画出。心线位置。门窗洞口可不画出。预制板用细实线画一对角线表示其铺设范围用细实线画一对角线表示其铺设范围，预制板用细实线画一对角线表示其铺设范围，并沿对角线注写数量、代号和规格；并沿对角线注写数量、代号和规格；现浇板可在该板范围内画一对角线用规定代号表示。规定代号B 在该板范围内画一对角线用规定代号表示。楼梯间或电梯间因另有详图或电梯间因另有详图，楼梯间或电梯间因另有详图，可在平面图上只用图例（相交对角线）表示。用图例（相交对角线）表示。
结构施工图内容和要求
1结构设计说明：一般是说明图纸难以表达的内容包括结构设计说明：一般是说明图纸难以表达的内容结构设计说明工程概况、建筑结构安全等级和设计使用年限、工程概况、建筑结构安全等级和设计使用年限、工程地质条件、设计依据及设计要求、质条件、设计依据及设计要求、主要结构材料材质和强度等级、图纸目录、施工注意事项及选用标准图集等。度等级、图纸目录、施工注意事项及选用标准图集等。 2楼层和屋面结构平面图：应分层绘制。必须准确标注楼层和屋面结构平面图：楼层和屋面结构平面图应分层绘制。柱（墙）梁、楼梯和纵横轴线的位置关系以及各种板的规格、数量和布置，规格、数量和布置，砌体结构尚应表示出墙厚及圈梁的位置。构件名称用代号表示；位置。构件名称用代号表示；如选用标准构件代号应与标准图一致并标明图集编号和页码。结构平面图是一种标准图一致并标明图集编号和页码。装配图应标明构件名称构件关系及轴线或柱网尺寸等。应标明构件名称、装配图应标明构件名称、构件关系及轴线或柱网尺寸等。

颜色、线型、线宽及用途规定

机动、钢筋线
7号白色
中实线
7
0.25
文字、数字、中实线
8号深灰色
填充线
7ห้องสมุดไป่ตู้
0.1
填充线、线图案
9号中灰色
细实线
7
0.15
背景线
注：以上颜色及线宽规定已保存为打印样式表文件：打印毕业设计施工图的样式表.ctb
使用方法：
1、点击AutoCAD工具栏菜单上的：“文件”→“打印样式管理器”，即可打开相应的文件夹，将事先复制好的文件“打印毕业设计施工图的样式表.ctb”粘贴到该文件夹中；
AutoCAD作图规范之颜色、线型、线宽及用途规定
颜色
线型
笔号
线宽
用途
1号红色
点划线
7
0.13
轴线、对称轴线
2号黄色
细实线
7
0.20
可见轮廓线
3号绿色
尺寸线
7
0.13
尺寸线，引出线，箭头，标高，剖断线
4号青色
虚线
7
0.18
不可见轮廓线（虚线）
5号蓝色
粗实线
7
0.50
钢筋线、粗实线
6号洋红色
粗实线
7
0.50
2、打印时在打印菜单中选择相应的打印样式表。

建筑CAD制图各线型的要求

粗实线用来画可见轮廓线，细实线用来画剖面线、尺寸线和尺寸界线，点划线用来画中心线，双点划线，双点划线用来画中断线、相邻辅助零件的轮廓线，虚线用来画不可见轮廓线。

施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。

1．3、工作风格 1．3．1本规范为绘图表达的风格的同一，不提倡个人绘图表达风格。

工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清楚、完整、所有图面的表达方式均保持一致。

1．4、依据1．4．1基本依据是GB/T50001-----2001《房屋建筑制图同一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图同一标准》为准。

2．图纸排序2．1 施工图编排顺序：1、图封面2、设计说明3、图纸目录4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）5、给水平面改造施工图，排水平面改造施工图6、电气改造施工图3．字体3．1 图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx （汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和***x或txt.shx。

3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线。

大一上工程制图知识点总结

大一上工程制图知识点总结工程制图是一门重要的学科，在工程领域中具有广泛的应用。

在大一上学期，我们主要学习了一些基础的工程制图知识和技巧。

下面，我将对这些知识点进行总结。

一、制图工具与标准1.1 制图仪器与设备在工程制图过程中，我们需要使用一些工具和设备，如绘图纸、铅笔、直尺、三角板、量角器、刻度尺等。

这些工具和设备的正确使用对于制图质量至关重要。

1.2 标准与规范在工程制图中，我们需要遵循一定的标准和规范，如GB/T 1556-2018《工程制图模型与标识》、GB/T 1.1-2009《通用图式》等。

遵守这些标准和规范可以确保制图的统一性和规范性。

二、图形的构图与绘制2.1 基本图形的绘制工程制图中常用的基本图形包括直线、圆、椭圆、多边形等。

学习如何准确地绘制这些基本图形对于后续制图工作非常重要。

2.2 图形的放大与缩小在工程制图中，有时我们需要对图形进行放大或缩小。

学习如何使用比例尺和投射法进行图形的放大与缩小是必不可少的技能。

2.3 线型与线宽的使用在工程制图中，线型和线宽的使用对于准确传达图形信息至关重要。

学习不同线型和线宽的使用方法，可以使图形更加清晰明了。

三、投影与视图3.1 正交投影正交投影是工程制图中最基本的投影方法。

我们需要学习如何通过正交投影将三维物体的形状、大小和位置准确地转换到二维平面上。

3.2 主视图与剖视图通过主视图，我们可以清晰地展示物体的正面、侧面和顶面。

而通过剖视图，我们可以展示物体的内部结构和细节，使得工程图纸更加全面和细致。

四、尺寸与标注4.1 尺寸的表示方法在工程制图中，我们需要使用尺寸来表示物体的大小。

学习正确的尺寸表示方法，可以确保图纸中的尺寸信息准确无误。

4.2 标注的方法与要求标注是工程图纸中非常重要的一部分，它包括线性尺寸标注、角度标注、圆直径标注等。

正确地进行标注可以使得图纸更加清晰易读。

五、工程图的规范与检查5.1 工程图纸的规范要求工程图纸需要符合一定的规范和标准要求，如版面布置、字体规范、线型规范等。
