485型光电感烟火灾探测报警器1.简介1.1 概述光电感烟火灾探测报警器(以下称报警器)能够探测火灾时产生的烟雾。

报警器采用光电感烟器件及优良的工艺,工作稳定,外形美观,安装简单,无需调试,可广泛应用于商场、宾馆、商店、仓库、机房、住宅等场所进行火灾安全检测。

报警器内置蜂鸣器,报警后可发出强烈声响。

报警器采用标准的485信号输出,Modbus 协议,支持二次开发。

1.2 主要技术指标供电电源:10~30V DC 静态功耗:0.12W报警功耗:0.7W 报警声响:≥80dB信号输出:RS485 通信协议:Modbus-RTU烟雾灵敏度:1.06±.26%FT 符合标准:GB4715-2005工作环境:-10℃~50℃,≤95%,无凝露1.3 系统框架图[ T:156-28-95-61-86]系统方案框图2. 特征■ 吸顶安装 ■ 防拆盒盖 ■ 采用微处理器1号设备 2号设备 3号设备 n 号设备485总线 USB 转485或232转485 10~30V DC UPS 电源(选配) AC220V 市电 监控电脑■自动温度补偿■全方位360°探测■LED ON&OFF可选择■可调节报警延时■采用贴片技术,抗EMI、RFI干扰3. 外形尺寸4. 安装与布线说明接线说明电源输入10~30V均可。

485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。

线色说明备注棕色电源正10~30V DC黑色电源负黄色485-A蓝色485-B安装说明适宜的安装位置安装于房顶时,应该放在房顶中间位置,若安装于倾斜或人形屋顶,报警器应与屋顶保持一定距离每当坡度小于30°时,距离为0.2m为宜,大于30°时,距离0.3m~0.5m为宜。

应避免安装的位置及环境■正常情况下有烟滞留的场所■有较大粉尘、水雾、蒸汽、油雾污染、腐蚀气体的场所■相对湿度大于95%的场所■通风速度大于5m/s的场所■接近荧光灯具的地方安装方法在天花板上相距60mm的位置上打两个直径5mm的安装孔, 用涨塞和螺钉固定探测器底座在天花板上。

独立式光电感烟火灾探测报警器

独立式光电感烟火灾探测报警器

独立式光电感烟火灾探测报警器独立式光电感烟火灾探测报警器是一种用于探测并报警火灾的安全设备。

本文将详细介绍独立式光电感烟火灾探测报警器的原理、工作方式、应用场景以及优势等方面。

一、原理独立式光电感烟火灾探测报警器采用光电探测的原理进行火灾的探测。

其原理是利用物质燃烧时产生的烟雾颗粒对光的散射特性进行检测。

当有烟雾颗粒进入探测器内部时,烟雾颗粒会散射光线,触发探测器发出警报信号。

二、工作方式独立式光电感烟火灾探测报警器通常由探测器主体、电池、报警器组成。

它是一种独立工作的设备,不需要外部的控制系统或供电系统。

当火灾发生时,独立式光电感烟火灾探测报警器会自动发出响亮的声音和闪烁的警示灯,以提醒人们注意火灾的发生,并及时采取逃生措施。

三、应用场景独立式光电感烟火灾探测报警器适用于各种场景中对火灾进行监测和报警的需求,如家庭、商铺、办公场所、工厂、学校等。

由于其独立工作的特点,它可以被广泛应用于各种不同的场所,为人们的生命财产安全提供有效的保障。

四、优势独立式光电感烟火灾探测报警器相比传统的火灾报警设备具有以下几个显著的优势:1. 独立工作:独立式光电感烟火灾探测报警器不需要外部的控制系统或供电系统支持,可以独立地工作。

这使得它可以灵活地布设在各种场所,满足不同场所的需求。

2. 可靠性高:采用光电感烟探测技术,能够较为精确地检测到火灾的发生。

它对烟雾的敏感度高,能够迅速地响应并发出警报。

3. 易于安装:独立式光电感烟火灾探测报警器的安装非常简单,只需将其固定在合适的位置即可。

无需复杂的布线和调试过程,节省了时间和人力成本。

4. 低功耗:独立式光电感烟火灾探测报警器通常使用电池供电,能够保持较长时间的工作。

在电池电量低时,报警器会发出低电量警报,提醒用户及时更换电池。

5. 多种报警方式:独立式光电感烟火灾探测报警器不仅可以通过声音报警,还可以通过闪烁的警示灯进行报警,提高了火灾发生时的警示效果。

光电感烟火灾探测报警器的应用已经得到了广泛认可,并在许多国家和地区进行了推广。

独立式光电感烟火灾 探测报警器 产品说明书

独立式光电感烟火灾 探测报警器 产品说明书

独立式光电感烟火灾探测报警器独立式光电感烟火灾探测报警器,通过感知烟雾来探测火灾。

采用特殊结构设计的光电传感器,利用烟雾中散射的光强度来判断是否有烟雾。

当烟雾达到一定的浓度,即光接收元件接收到的光强度达到预定的阈值时,探测器将发出声光报警信号,火警指示灯(红色)闪烁,并启动蜂鸣器报警。

该产品能有效地探测出火灾在初期阴燃产生的可见烟雾,使用户及时排除险情或进行人员撤离,适用于家居、学校、商店、工厂、酒店等各类场合。

1. 取出报警器、说明书、电池和安装包。

2. 旋转报警器的底板,取下底板。

3. 在天花板上用冲击钻打两个安装孔,用膨胀管和自攻螺钉固定报警器的底板,建议每个房间安装一个探测器。

4. 取出3V电池,插入连接器后,将电池装入电池槽内(切勿撕掉透明膜)。

安装好后按住测试按键,报警器指示灯每2秒闪烁并发出报警声,松开测试按键,灯闪烁及报警声停止,则表明报警器正常工作。

1. 建议每隔三个月对产品进行清洁。

清除污垢时,请用布浸湿水或肥皂水充分拧干后擦拭;清除灰尘时,请用吸尘器沿进烟槽进行清理。

2. 若在使用过程中遇到故障不能正常工作,请尽快与供应商联系,不要私自拆卸修理,以免发生意外。

3. 建议每月按测试键测试一次功能是否正常。

模拟报警测试功能:按住测试按键,报警器报警指示灯每2秒以红色闪烁,并持续发出洪亮的报警声,松开测试按键,灯闪烁及报警声停止,则报警器正常工作。

故障报警功能:报警器会自动检测功能是否正常,如不能正常检测烟雾(故障时),则每隔35秒连续发出2次报警声,报警指示灯以黄色闪烁。

请联系经销商或客服,尽快检测或维修。

低电量报警功能:电池电量不足时,报警器会每隔35秒连续发出3次报警声。

请尽快更换电池。

进烟口外壳底板正常工作状态:报警器指示灯以每300秒红色闪烁,报警器不发声。

火灾报警功能:当烟雾浓度达到报警值时,报警器指示灯以每2秒红色闪烁,并持续发出洪亮的报警声。

如已排除险情,可以按消音/测试按键使报警器消音。

独立式光电感烟火灾探测报警器

独立式光电感烟火灾探测报警器

独立式光电感烟火灾探测报警器
独立式光电感烟火灾探测报警器JTY-GW-YB039通过双光路散射原理来探测火灾。

该智能无线烟雾报警器采用特殊结构设计的光电传感器,利用烟雾探测室中散射的光线光强度来判断是否有烟雾。

当烟雾达到一定的浓度,即光接收元件接收到的光强度达到预定阈值时,双光路无线烟雾报警器将发出声光报警信号,红色指示灯闪烁,并启动蜂鸣器报警并且可以将报警信息同步推送至星图物联智慧消防平台。

无线烟雾报警器能有效地探测出火灾在初期阴燃产生的可见烟雾,使用户及时排除险清或组织人员撤离。

1.产品优势
(1)双光路迷宫,火灾报警稳定可靠,响应迅速,能够最大程度降低误报;
(2)具有无线传输功能,可与祥云物联网直连,数据能在平台查询;(3)可与现有平台数据融合,如燃气报警平台等;
(4)与同样价格的竞品相比设计感更强,材质用料更实;
(5)可按需定做,数据直接上传客户平台;
(6)未来产品功能更丰富,复合测试功能陆续添加;
(7)具有红外消音和平台消音功能。

2.应用场景
无线烟雾报警器JTY-GW-YB039适用于家居、学校、商店、工厂、酒店等各类场所。

3.技术参数。

感烟探测器简介

感烟探测器简介

感烟探测器简介一般的火灾系统分为探测与控制系统,水系统,广播系统。

灭火系统其结构图可以由下面的简图加以说明:其中M代表模块 ,D代表探测器。

目前常用的感烟探测器大致分为离子型和光电型两种。

目录感烟探测器的简介工艺生产,具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。

电路和电源可自检,可进行模拟报警测试。

该产品适用于家居、商店、歌舞厅、仓库等场所的火灾报警。

火灾的起火过程一般情况下伴有烟、热、光三种燃烧产物。

在火灾初期,由于温度较低,物质多处于阴燃阶段,所以产生大量烟雾。

烟雾是早期火灾的重要特征之一,感烟式火灾探测器就是利用这种特征而开发的,能够对可见的或不可见的烟雾粒子响应的火灾探测器。

它是将探测部位烟雾浓度的变化转换为电信号实现报警目的一种器件。

感烟探测器分类感烟式火灾探测器分为点型与线型,点型分为离子型感烟和光电型感烟,线型分为激光感烟分离式红外光束感烟。

离子感烟式探测器是点型探测器它是在电离室内含有少量放射性物质,可使电离室内空气成为导体,允许一定电流在两个电极之间的空气中通过,射线使局部空气成电离状态,经电压作用形成离子流,这就给电离室一个有效的导电性。

当烟粒子进入电离化区域时,它们由于与离子相接合而降低了空气的导电性,形成离子移动的减弱。

当导电性低于预定值时,探测器发出警报。

光电感烟探测器也是点型探测器它是利用起火时产生的烟雾能够改变光的传播特性这一基本性质而研制的。

根据烟粒子对光线的吸收和散射作用。

光电感烟探测器又分为遮光型和散光型两种。

根据接入方式和电池供电方式等的不同,又可分为联网型烟感,独立型烟感,无线型烟感。

红外光束感烟探测器是线型探测器它是对警戒范围内某一线状窄条周围烟气参数响应的火灾探测器。

它同前面两种点型感烟探测器的主要区别在于线型感烟探测器将光束发射器和光电接受器分为两个独立的部分,使用时分装相对的两处,中间用光束连接起来。

红外光束感烟探测器又分为对射型和反射型两种。

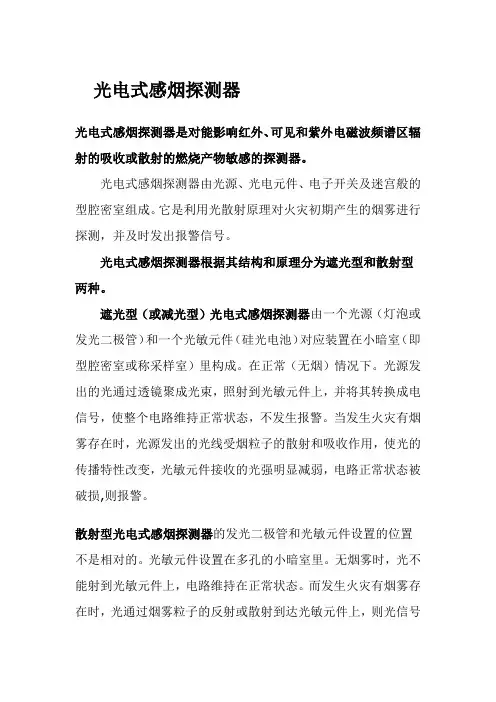

光电式感烟探测器

光电式感烟探测器

光电式感烟探测器光电式感烟探测器是对能影响红外、可见和紫外电磁波频谱区辐射的吸收或散射的燃烧产物敏感的探测器。

光电式感烟探测器由光源、光电元件、电子开关及迷宫般的型腔密室组成。

它是利用光散射原理对火灾初期产生的烟雾进行探测,并及时发出报警信号。

光电式感烟探测器根据其结构和原理分为遮光型和散射型两种。

遮光型(或减光型)光电式感烟探测器由一个光源(灯泡或发光二极管)和一个光敏元件(硅光电池)对应装置在小暗室(即型腔密室或称采样室)里构成。

在正常(无烟)情况下。

光源发出的光通过透镜聚成光束,照射到光敏元件上,并将其转换成电信号,使整个电路维持正常状态,不发生报警。

当发生火灾有烟雾存在时,光源发出的光线受烟粒子的散射和吸收作用,使光的传播特性改变,光敏元件接收的光强明显减弱,电路正常状态被破损,则报警。

散射型光电式感烟探测器的发光二极管和光敏元件设置的位置不是相对的。

光敏元件设置在多孔的小暗室里。

无烟雾时,光不能射到光敏元件上,电路维持在正常状态。

而发生火灾有烟雾存在时,光通过烟雾粒子的反射或散射到达光敏元件上,则光信号转换成电信号。

经放大电路放大后。

驱动报警装置,发出火灾报警信号。

下面主要分析散射型光电感烟探测器原理:光电感烟火灾侦测器工作原理图:火灾发生前,没有烟雾:火灾发生后,产生烟雾:图示的反射式烟雾报警器灵敏度较高。

在没有烟雾时,由于红外对管相互垂直,烟雾室内又涂有黑色吸光材料,所以红外LED发出的红外光无法到达红外光敏三极管。

当烟雾进入烟雾室后,烟雾的固体粒子对红外光产生漫反射(图中示出几个微粒的反射示意),使部分红外光到达光敏三极管。

烟雾越大,接收到光也越强流过光敏三极管的电流也越大。

必须指出的是,室内抽烟也可能引起误报警,所以还必须与其它火灾传感器组成综合火灾报警系统,由大楼中的主计算机作出综合判断,并开启相应房间的消防设备。

根据上述原理,还可以将烟雾报警器安装在小汽车里。

当车内有人吸烟时,将自动启动抽风机,将烟排出车外。

JTY-GD-JBF5100CG-Ex 点型光电感烟火灾探测器

JTY-GD-JBF5100CG-Ex 点型光电感烟火灾探测器

JTY-GD-JBF5100CG-Ex 点型光电感烟火灾探测第1页,共13页器使用说明书(使用产品前,请阅读使用说明书)1概述JTY-GD-JBF5100CG-Ex 点型光电感烟火灾探测器(以下简称探测器)是青鸟消防股份有限公司开发的隔爆+本安型感烟探测器,该探测器可以对火灾早期阶段和阴燃阶段所产生的烟雾粒子做出有效的响应,对不同材质燃烧后产生的白烟或黑烟均可响应,主要用来探测可见的燃烧产物及起火速度缓慢的初期火灾,该产品具有较强的抗干扰能力第2页,共13页。

该产品按照国家标准GB 4715-2005《点型感烟火灾探测器》、GB/T 3836.1-2021《爆炸性环境第1部分:设备通用要求》、GB/T 3836.2-2021《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》和GB/T 3836.4-2021《爆炸性环境第4部分:由本质安全型“i”保护的设备》中有关规定制造生产。

该产品适用于石油、石化等具有气体防爆要求的1区及2区室内(非住宅内)防爆场所。

1.1产品特点●内置自主研发的专用于消防行业的朱鹮微处理器,探测器对自身采集到的数据进行存储和分析,并具有自诊断功能;●污染自动补偿。

根据自身的污染程度进行零位漂移,最大程度减少误报;●适用范围广,对不同材质燃烧后产生的白烟或黑烟均可响应;●稳定性高,抗静电、抗灰尘附着、抗电磁干扰、抗腐蚀;●抗潮湿能力、抗环境温度影响能力强,可适应不同气候环境的要求;●采用SMT 表面贴装工艺;●采用消防二总线技术,有极性要求;第3页,共13页●防护等级:隔爆部分IP66,本安部分IP54。

1.2适用范围●探测器可安装在具有气体防爆要求的1区及2区室内(非住宅内)防爆场所。

●广泛用于石油、化工、医药等领域。

1.3型号组成防爆标识产品代号公司代号国家标准规定分类代号2工作原理感烟探测器由迷宫、红外发射部分、红外接收部分及相应的放大处理等电路组成。

正常工作时,当迷宫中没有烟时,红外发射管发出的红外光不能到达接收管,因此,放大器没有输出;而当迷宫中有烟时,红外发光管发出的光由于烟的散射作用,有部分红外光到达接收管,迷宫中烟的浓度越大,放大器输出就越大,当烟浓度达到设定报警阈值时电路给出报警信号。

点型光电感烟火灾探测器讲解

点型光电感烟火灾探测器讲解

点型光电感烟火灾探测器JTY-GD-G3 点型光电感烟火灾探测器一、JTY-GD-G3特点JTY-GD-G3型点型光电感烟火灾探测器采用无极性信号二总线技术,可与海湾公司生产的各类火灾报警控制器配合使用。

本探测器主要具有以下特点:(1)内置带A/D 转换的八位单片计算机,具备强大的分析、判断能力,通过在探测器内部固化的运算程序,可自动完成对外界环境参数变化的补偿及火警、故障的判断,存储环境参数变化的特征曲线,极大提高了整个系统探测火灾的实时性、准确性;(2)采用电子编码方式,现场编码简单、方便;(3)采用指示灯闪烁的方式提示其正常工作状态,可在现场观察其运行状况;(4)底部采用密封方式,可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏;(5)专利产品,专利号为ZL99311724.4。

、JTY-GD-G3主要技术指标1)工作电压:总线24V2)监视电流≤ 0.6mA3)报警电流≤ 1.8mA4)报警确认灯:红色,巡检时闪烁,报警时常亮5)使用环境:温度:-10 ℃~+55℃ 相对湿度≤ 95%,不结露6)编码方式:十进制电子编码7)外壳防护等级:IP23(8)外形尺直径:100mm,高:56mm带(底座)三、JTY-GD-G3保护面积当空间高度为6m~12m时,一个探测器的保护面积,对一般保护场所而言为80m2。

空间高度为6m以下时,保护面积为60m2。

具体参数应以《火灾自动报警系统设计规范》(GB50116)为准。

四、JTY-GD-G3结构特征、安装与布线探测器的外形结构示意图如图1-1 :第 1 页共17 页探测器安装方式如图1-2 :接线盒可采用86H50型标准预埋盒,其结构尺寸外形示意图如图1-3 :第 2 页共17 页DZ-02探测器通用底座外形示意图如图1-4 :底座上有4 个导体片,片上带接线端子,底座上不设定位卡,便于调整探测器报警指示灯的方向。

预埋管内的探测器总线分别接在任意对角的二个接线端子上(不分极性),另一对导体片用来辅助固定探测器。

JTY-GD-SA1201独立光电感烟探测器

JTY-GD-SA1201独立光电感烟探测器

独立光电感烟探测器(JTY-GD-SA1201)
独立光电感烟探测器
(JTY-GD-SA1201)
产品简介
此款独立烟感率先获得最新家用探测器标准CCC认证,为各地消防支队推荐产品。

主要功能特点:
◆采用单片机技术制造,性能可靠
◆安装简单,无需调试
◆精密光电传感器,保证了高度一致性和稳定性,有效避免吸烟等引起的误报火警。

◆全自动检测功能,确保探测器始终处于最佳的工作状态
◆烟室采用防虫设计,使用更耐久
◆明快高效报警音响≥85dB
◆人工测试按钮,方便测试。

◆可临时增加报警灵敏度以检测探测器的报警功能。

◆外壳采用防火ABS工程塑料。

◆产品率先通过公安部消防检测中心检测并取得CCC强制性认证。

主要技术参数
◆工作供电:DC9V碱性电池
◆静态电流:≤10uA
◆报警电流:≤10mA
◆报警联动:独立声光报警
◆报警音响:≥85dB
◆工作温度:-10℃~50℃
◆相对湿度:≤95%RH(40℃±2℃)
◆产品尺寸:102mm×40mm。

认识光电感烟探测器

认识光电感烟探测器

认识光电感烟探测器点型光电感烟探测器是我们项目中最常见的一个自动报警设备,下面来介绍它的工作原理以及工作方式等技术信息:一、光电感烟分类光电感烟式火灾探测器可分为减光式和散射光式两种类型,目前我们使用的为散射光式光电感烟二、工作原理光电感烟火灾探测器的工作原理是一感光电极处于激光照射下发生电信号,当火灾烟雾遮蔽激光时,电极失电,发出报警信号。

三、保护面积高度在12m 以下的房间,探测面积为60-80平米(实际施工需要参照设计规范)四、检测与维护1、检测感烟探测器的检测方法比较简单,用专业的烟枪或者自制的塑料管都可以对其进行测试工作,仅需对其释放烟雾,即可触发其报警并可在消防控制器内显示2、维护①探测器应注意防尘,防尘罩必须在工程正式投入使用后方可摘下。

② 探测器每年至少清洁一次,以保证系统的正常运行。

③如发现探测器有经常性误报的现象,则应对迷宫进行清洗,必要时,可更换迷宫④探测器每月至少测试一次火警,以保证系统的正常运行。

五、安装及故障排除1、接线感烟探测器各个厂家设备接线方法大同小异,记住“对角接线”就可以,也就是说1、3接或者2、4接线,极性1、2为正极,3、4为负极,接线时只可选用一组连接!2、故障排除⑴误报火警该问题属于高发问题,其原因大致有两点:①内部异物由于环境灰尘较大,导致探测器迷宫内布满灰尘异物,清理后即可回复正常状态②单片机芯片或光敏故障由于产品本身问题故障,建议更换处理⑵、火警不回传此问题比较复杂,不定性因素很多,建议使用排除法排除故障。

①检测线路问题并确认无误②直接更换新设备③检测编码重码问题。

光电感烟火灾探测器原理

光电感烟火灾探测器原理

光电感烟火灾探测器原理
光电感烟火灾探测器是一种常见的火灾探测设备,它的原理基
于光电感应技术。

其工作原理主要包括光源发射、光电传感和火灾
报警三个方面。

首先,光电感烟火灾探测器内部包含一个发射光源和一个接收
光源的光电传感器。

当没有烟雾时,光源发射的光线会直线传播到
接收光源处,传感器会保持静默状态。

其次,当有烟雾进入探测器内部时,烟雾颗粒会散射光线,一
部分光线会被接收光源接收到。

这时,光电传感器会检测到接收光
线的变化,一旦检测到烟雾引起的光线散射,传感器就会触发火灾
报警系统。

最后,一旦光电感烟火灾探测器触发报警,它会发出警报信号,同时激活火灾报警系统,通知人们火灾的发生,以便及时采取应急
措施。

总的来说,光电感烟火灾探测器的原理是利用光电传感器检测
烟雾颗粒对光线的散射,从而实现对火灾的及时探测和报警。

这种
原理使得光电感烟火灾探测器在火灾预防和安全保障方面发挥着重要作用,被广泛应用于各种场所,如家庭、办公室、商场等。

光电感烟火灾探测器 图文 民熔

光电感烟火灾探测器 图文 民熔

光电感烟探测器
光电感烟探测器也是点探测器。

它是利用火灾过程中产生的烟雾能改变光的传播特性这一基本特性而发展起来的。

根据烟雾粒子对光的吸收和散射。

光电感烟探测器可分为遮光型和散光型两种。

一般点式光电感烟探测器属于散光型,线性光束探测器属于阴影型。

工作原理
光电感烟火灾探测器的工作原理是当光敏电极被激光照射时产生电信号。

当火烟遮蔽激光时,电极失去电源并发出报警信号。

点式光电感烟探测器的红外发光元件和光敏元件(光子接收元件)通常在探测室内进行偏置设计。

两者之间的距离一般为20-25毫米。

在正常无烟监测状态下,传感器不能接收任何光,包括红外发光元件发出的光。

当烟雾粒子进入探测室时,红外发光元件发出的光被烟雾粒子散射或反射到感光元件上。

当接收到足够的光信号时,发出火警。

这种火灾探测方法通常称为烟雾散射光法。

由于无烟和火灾条件的典型差别只有0.09%,这种微小的变化会使
探测器容易受到外部环境的不利影响。

线性光束感烟探测器通常由单独安装和校准的红外发光装置和集光器组成,其工作原理是利用烟雾来减少红外发光装置向红外线集光器发出的光束来判断火灾。

这种火灾探测方法通常称为烟雾调光法。

光电离子感烟探测器

光电离子感烟探测器

光电、离子感烟探测器本产品为光电感烟探测器,是根据感应烟雾颗粒的原理来工作。

采用独特的结构设计以及光电信息处理技术,具有防尘、防虫、抗外界光线干扰等功能。

从设计上保证了产品的稳定性。

本产品对缓慢阴燃产生的可见烟雾,有较好的反应。

适用于住宅、商场、宾馆以及仓库等室内环境的烟雾监测。

产品示意图光电式离子式技术参数工作电压DC9V层叠电池静态电流≤20uA报警电流≤10mA工作温度-10℃~+55℃环境湿度≤95%(40℃无凝露)安装方式吸顶监视面积高度为6m以下时,保护面积为60m²蜂鸣器音量10英尺处为85分贝输出形式声光报警传感器类型离子式和光电式灵敏度等级符合UL217号标准测试值每英尺3.2%微弱灰烟报警器有反应使用方式独立包装明细探测器一只、附件一袋、产品合格证一份、产品说明书一份。

安装说明选择合适的位置,一般安装于探测空间中央的天花板上。

用安装螺丝固定在选择好的安装位置上间距76mm,将探测器卡入,旋转到位即可。

检测方法1.探测器指示灯每隔32秒闪烁一次。

2.按下测试按钮一秒钟,指示灯快速闪烁,同时蜂鸣器发生报警。

也可以将烟雾直接吹入探测器内来测试产品功能是否正常。

当空气中烟雾浓度低于报警浓度时,探测器会自动复位,恢复到正常监测状态。

注意事项1.本产品不宜安装在极冷极热、风速极高以及经常会有大量烟雾和存在的环境中。

2.产品必须每月进行一次测试。

3.为保证产品的感烟灵敏度和使用寿命,每隔六个月需要用软毛刷清洁探测器,清洁时必须先关闭电源。

4.光电感烟探测器可以减少灾难的发生,但不能确保万无一失。

为了您的安全,请正确使用本产品,同时在日常生活中应提高警惕,加强安全防患意识。

独立式光电感烟火灾探测报警器

独立式光电感烟火灾探测报警器

——是一种低功耗数字式光电感应火灾探测报警器。

内部由精密的摹拟电路、数字电路组成,使探测器工作更加稳定可靠。

本系列产品体积小,内置大容量长寿命电池,设计使用寿命可达 10 年。

光电式烟雾探测;工作稳定减少误报;精密摹拟和数字电路组成;低功耗;体积小;内置通讯模块使用寿命 10 年;烟雾探测DC3V (内置 CP605050)2.2V报警电流≤600m A正常本地烟雾探测本地有烟雾或者按键测试正常工作模式下长按下自检按键静音开启报警记忆寿命结束低电压检测≥85dB/3m-10℃~+50℃≤95%RH (无凝露)NB_ iot静态电流≤45uA约 344S LED(红)闪一次,无报警音LED(红)闪,连续报警LED (红色)每 9 秒闪一次,持续时间1.2 分钟LED(绿)指示, LED 闪 3 次约 43 秒重复一次, 24 小时之后住手。

发生过烟雾报警之后第一次按下自检键,探测器以特殊报警模式提示。

通电工作 10 年之后,有声警告,蜂鸣器约 43 秒蜂鸣 3 次。

LED(红)344S 闪一次,约43 秒“滴”声警告电压低电量检测电流状态/显示报警响度工作温度环境湿度内置通讯模块当按下86dB 的蜂鸣声,将闪烁(红色)。

在待机状态下火灾探测报警器每 10s 检测一次,每 344s (约 6 min)闪烁一次,表明为正常工作模式,当火灾探测报警器探测到一定浓度的烟雾时将发出报警”连续闪烁,直到烟雾散去为止。

当火灾探测报警器在正常工作状态下,任何时候按下“自检”按键约 0.5 秒,火灾探测报警器将进入静音模式,持续 1.2 分钟后自动恢复到正常工作模式。

当电池电压过低时火灾探测报警器将发出短促“嘟”的报警声,每43S 提醒用户一次,直至电池电压满足火灾探测报警器的工作电压。

当火灾探测报警器的(绿色)每 43S 连续闪烁 3 次,表明火灾探测报警器曾经发生过报警,请检查火灾探测报警器探测区域内是否有火灾隐患,此提示将在24 小时后退出。

无线光电式烟雾探测器

无线光电式烟雾探测器

无线光电式烟雾探测器(一)概述无线光电式烟雾探测器是一种在消防管理、安全防范系统中常用的报警器材,它工作可靠、体积小巧,并且把无线发射和传统火灾烟雾报警器有机地结合,使得安装、使用都非常方便、灵活。

本探测器内部采用光电式烟雾传感器,光电式烟雾传感器是一种技术先进,工作稳定可靠的传感器,被广泛运用到各种消防报警系统中,性能远优于气敏电阻类的火灾报警器。

产品外观图 内部电路构造示意图(二)产品特性1.设计精巧,外型美观2.专用单片机智能控制,自我检测稳定可靠3.声光报警,自动复位4.无线发射,无需布线,安装方便(三)主要技术指标1、工作电压:DC9V ~12V2、静态电流:≤3mA3、报警电流:≤25mA4、报警输出:无线声、光报警LED 指示灯5、烟雾灵敏度:符合UL的217号标准,工厂测试每英尺3.2%的微弱灰烟,传感器有反应6、报警音量:≥95dB7、监视面积:20平方米8、LED指示灯:自检状态:1.67秒/次监视状态:40秒/次报警状态:1秒/次9、工作环境:温度:-10~50℃相对温度:≤97%10、外型尺寸:r=5.25cm h=4cm11、注塑材料:ABS12、无线智能烟雾探测器发射距离如下:在空旷地可以达到100米,在有屏蔽的普通家庭环境中可以达到15米(四)安装使用无线光电式烟雾探测器底部有专用的卡口可以方便地固定在墙体或者天花板上,在工作状态中,工作指示灯每隔40秒闪烁一次,表示报警器工作正常,当探测到初期明火或者烟雾达到一定浓度时,探测器的报警蜂鸣器立即发出连续报警,工作指示灯也变成快速连续闪烁。

选择好监视区域,用两颗膨胀镙钉将探测器安装支架固定安装在监视区域的房顶或天花板上,再打开探测器外壳,依据“产品图示”说明设置好探测器的编码并接通电源线,合上外壳,最后将探测器固定安装在支架上。

1、合上外壳时,注意LED灯柱及测试/复位键与对应孔位的准确对接;2、不要将探测器安装在空气强烈对流的地方如出风口或窗边等;3、报警器安装位置距离墙角必须大于0.75米;4、必须防尘、防潮;(五)维护保养烟雾探测器正常工作时工作指示灯会每隔40秒闪烁一次,如果没有闪烁说明探测器故障,请检查接线或者更换电池。

光电烟感探头简介

光电烟感探头简介

3
三、光电感烟探测器状态指示
1)正常监视状态:LED灯周期性地闪亮 2)火警状态:LED灯常亮 3)故障状态:LED灯常灭或无规律闪亮 。
4
四、光电式感烟探测器的特点
1、内部采用专用集成电路分析火灾模式,避免人为 差错; 2、抗干扰、抗湿热能力强; 3、灵敏度高,无放射源,无污染,使用安全可靠。
光电烟感探头简介
仪表 2014.12.12
1
一、烟感探头分类
烟感器有两种类型,离子式感烟作原理
工作原理: 1、红外发射管的红外光束被烟尘粒子散射,散射光的 强弱与烟的浓度成正比。 2、所以光敏管接收到的红外光束的强弱会发生变化 ,转化为点信号,最后转化成报警信号。
5
五、光电感烟探测器日常测试
1.将测试烟雾送至感烟探测器内部,在一段时间内 感烟探测器将报出预警、火警的状态。 2.在感烟探测器报警后,观察火灾报警主机上的显 示是否正确,包括:报警设备地址、报警位置、报 警时间等。 3.进行报警测试记录。
6
七、光电感烟探测器故障处理
1、探测器地址码不正确;
2、探测器丢失; 3、探测器损坏; 4、报警线路接地; 5、控制器损坏;
7
谢谢
8

光电式感烟探测器使用说明书

光电式感烟探测器使用说明书

光电式感烟探测器使用说明书产品概述本产品为光电式感烟探测器,是根据感应烟雾颗粒的原理来工作。

采用独特的结构设计以及光电信号处理技术,具有防尘、防虫、抗外界光线干扰等特点,从设计上保证了产品的稳定性。

本产品对缓慢阴燃或明燃产生的可见烟雾,有较好的反应。

适用于住宅、商场、博物馆以及仓库等室内环境的烟雾监测。

1、LED指示灯3、迷宫2、防尘罩4、安装底座功能特点本产品为非编码型烟雾探测器,具有一对开关量输出触点,可根据实际需要选择常开或常闭输出。

正常工作时,指示灯每隔8秒闪烁一次;报警时,指示灯常亮,同时报警输出触点动作。

●断电复位/自动复位可选●电源正负性输入(交流、直流)●报警输出NC/NO可选●联网输出/LED指示报警●SMT工艺制造,稳定性强●防尘、防虫、抗白光干扰设计●金属屏蔽,抗射频干扰(20V/m—1GHz)技术参数工作电压:DC9V~35V待机电流:12mA(继电器常闭)500uA(继电器常开)报警电流:10mA(继电器常闭)18mA(继电器常开)报警指示:红色LED常亮传感器:红外光电传感器工作温度:—10℃~+50℃环境温度:最大95%RH(无凝结现象)抗RF干扰:10MHz—1GHz 20V/m报警输出:常开/常闭可选,接点容量DC28V100Ma 复位方式:自动复位/断电复位可选覆盖区域:当空间高度为6m—12m,一个探测器的保护面积对一般保护现场而言为80平方米;空间高度为6m以下时,保护面积为60平方米。

具体参数应以火灾自动报警系统设计规范GB50116-98为准。

执行标准:GB4716—2005,EN54—7灵敏度:0.5db/m(±0.1dB/m)外形尺寸:104mm(直径)* 51mm(高度)产品安装1、选择合适的安装位置,一般安装于探测器覆盖区域中央的天花板上。

2、将电源线、信号线与安装底座相连(安装底板“1”和“2”为直流电源正负性输入;“3、4”为报警输出触点)。

CRFA30 型点型光电感烟探测器

CRFA30 型点型光电感烟探测器

1产品概述1.1CRFA30型点型光电感烟火灾探测器(以下简称探测器)是一种光电型感烟火灾探测器。

探测器内置微处理器,支持电编码,通过二线制总线接入相兼容的火灾报警控制系统。

探测器既能实时采集现场烟雾浓度数据,并将数据传送至火灾报警控制系统,也能接收并执行火灾报警控制系统给出的控制命令。

1.2探测器适用于火灾发生时有大量烟雾产生,而正常情况下无烟雾的场所,例:饭店、旅馆、教学楼、办公楼、计算机房、通讯机房和书库等工业与民用建筑,通过专业设计,可适用各种船舶环境。

但不适用于有大量粉尘、水雾滞留的场所,可能产生蒸汽和油雾的场所及正常情况下有烟滞留的场所。

2产品特点2.1全电子编码,可通过编码器现场改写。

2.2单片机实时采样处理数据,曲线跟踪现场情况。

2.3具有温度、湿度、灰尘积累漂移补偿,传感器失效检测功能(故障上报控制器)。

2.4具有指示灯静默功能,可读取当前受污染程度。

2.5无极性二总线连接,安装、维护方便。

2.6探测器具有唯一ID码,维护简单方便。

2.7采用上、下盖结构设计,独立底座安装,安装、调试、维护简单方便,可防止被意外拆卸。

33.14.1图1(单位:mm)5产品使用与工程应用5.1配套安装底座(DZ-YF57、DZ-YF10)示意图,如图2所示:图2DZ-YF57端子定义(有极性、带隔离)IN+总线信号接入端+IN-总线信号接入端-OUT+总线信号接出端+OUT-总线信号接出端-+R远程灯正端(若有)-R远程灯负端(若有)EARTH大地接线端DZ-YF10端子定义(无极性)L1总线信号接入端L1L2总线信号接入端L2+R远程灯正端(若有)-R远程灯负端(若有)EARTH大地接线端5.25.3设定为编码功能,编制正确的地址码,按下“编码”键,完成地址编码设置。

(注:详细操作请参阅编码器说明书)6产品安装与调试6.1按照国家标准及消防安全系统规则中的相关规定和要求确定保护区域中探测器的安装位置、安装间距和数量。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

图2 散射式光电感烟式火灾探测 器原理图
• 光电感烟式火灾探测 器的电路设计原理图 如图4所示。图4 电 路原理框图
光电感烟式火灾探测器的电路设 计
光电感烟式火灾探测器的电路设计
• 对该探测器的设计出了符合国际要求外, 我们还要求探测器在监视状态下工作电 流不大于100Ua,探测器的电源为24V直流 电压,探测器的输入阻抗为240KΩ,呈 高阻状态。在报警时,工作电流不大于 80Ma,并等效于一个7V左右的稳压管,呈 低阻状态。因此,探测器静态工号很小, 同时也有利于区别探测器的两种不同工 作状态,以便于座电路相匹配,实现频 率的远距离传输。
探测器产品介绍
1、烟温复合探测器 2、光电感烟探测器 ( 适合工业场所应 用) 3、光电感烟探测器
(适合家用)
• 等等
—产品介绍—
(一)烟温复合探测器
• JTF-GOM-GST601 智能烟温复合探测 • JTFB-GOF-GST601(Ex) 本安型烟温复合探测器
由光电感烟及半导体温度传感器构成的智能化火灾探测器 对国家标准四种火均敏感,适用于绝大多数场所的火灾探测 本安型防爆探测器特别适用于工业场所应用
(二)光电感烟探测器(适用于
工业场所应用)
—产品介绍—
JTY-GD-G3 智能光电感烟探测器 JTY-GF-GST104 非编码光电感烟探测器 JTWB-ZCD-G1(Ex)本安型 电子差定温感温探测器 探测器内置单片机,固化高可靠火灾探测算法,性能稳定 非编码型探测器,质量可靠,价格低廉 本安防爆产品,适合工业场所应用
光电式感烟探测器的组成
光电式感烟探测器由光源、光电元件和电子开 关组成。利用光散射原理对火灾初期产生的烟雾 进行探测,并及时发出报警信号。按照光源不同, 可分为一般光电式、激光光电式、紫外光光电式 和红外光光电式等4种。

光电感烟式火灾探测器的工作原 光电感烟火灾探测器分 理
为减光式和散光式,分述如 下: • 1.1 减光式光电光电火灾探 测器 • 该探测器的检测室内装 有发光器件及受光器件。在 正常情况下,受光器件接 收到光器件发出的一定光 量:而在火灾时,探测器的检 测室进入了大量烟雾, 发光 器件的发射光受到烟雾的遮 挡,使受光器接收的光量减 少,光电流降低,探测器发 出警报信号,原理示意图见 图一,目前这种形式的探测 器应用较少。
1.2 散光式光电感烟火灾探测器
• 该探测器的检测室也装有发光器件和受光器 件。在正常情况下,受光器件是接收不到发光 器件发出的光的,因而不产生光电流。在火灾 发生时当烟雾进入检测室时,由于烟粒子的作 用,使发光器件发射的光产生漫射,这种漫射 光波被受光器件接收,使受光器件的阻抗发生 变化,产生光电流,从而实现了讲烟雾信号转 变为电信号的功能,探测器发出报警信号。原 理示意图如图2
—产品介绍—
(三)光电感烟探测器
JTY-GF-GST103/B 家用光电感烟报警器
内部电池供电,附带蜂鸣器。 独特的后向散射型光腔迷宫设计,可探测各种物质燃烧产
生的烟场。
(二)智能光电感烟探测器
—产品介绍—
光电感烟探测器也是 点型探测器,它是利 用起火时产生的烟雾 能够改变光的传播特 性这一基本性质而研 制的。根据烟粒子对 光线的吸收和散射作 用。
相关文档
最新文档
