电压检测电 路
电压检测电路
电压检测电路 是用来检测室外机供电的交
流电源的。若室外供电电压过低或过高， 则系统会进行保护。如工作电压是否在允 许的范围之内，或着在运行时电压是否出 现异常的波动等。
1、利用电压互感器进行检测的电路 分析
电压检测电路原理分析：室外交流220V
电压经电压互感器T01输入，电压互感器便 输出一交流低电压，经D08、D09、D10、 D11桥式整流，再经R26、R28、C10滤波之 后，输出一直流电平，此电平与输入的交 流电成一定的函数关系。
输入电压（AC）
输出电压（DC）
176
2.28
180
2.34
190
2.47
200ห้องสมุดไป่ตู้
2.59
210
2.72
220
2.84
230
2.98
240
3.12
250
3.25
260
3.37
以上数值为典型值，实际使用中，由于电路中存在电感线圈等器 件，直流侧电压会有部分跌落，实际测量时会有一定误差。
电流检测电路
电流检测电路
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
电流检测电路是用来检测压机 供电电流的。保护压机不致在 电流异常时，而损坏压机。
1、采用集成运算放大器进行电流检测电路
电流检测电路原理分析

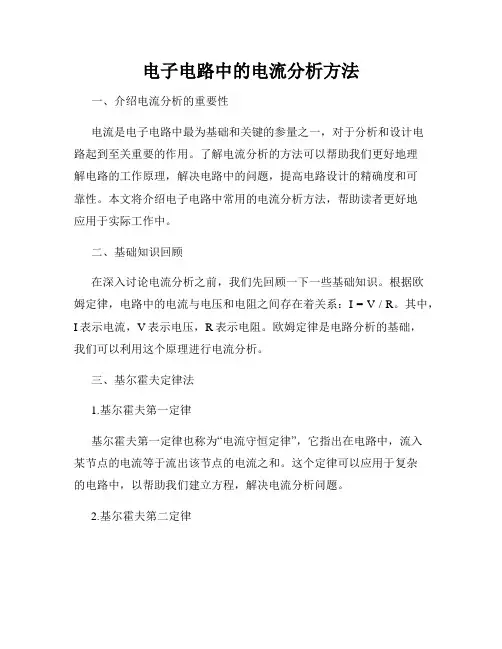

电子电路中的电流分析方法
电子电路中的电流分析方法一、介绍电流分析的重要性电流是电子电路中最为基础和关键的参量之一，对于分析和设计电路起到至关重要的作用。
了解电流分析的方法可以帮助我们更好地理解电路的工作原理，解决电路中的问题，提高电路设计的精确度和可靠性。
本文将介绍电子电路中常用的电流分析方法，帮助读者更好地应用于实际工作中。
二、基础知识回顾在深入讨论电流分析之前，我们先回顾一下一些基础知识。
根据欧姆定律，电路中的电流与电压和电阻之间存在着关系：I = V / R。
其中，I表示电流，V表示电压，R表示电阻。
欧姆定律是电路分析的基础，我们可以利用这个原理进行电流分析。
三、基尔霍夫定律法1.基尔霍夫第一定律基尔霍夫第一定律也称为“电流守恒定律”，它指出在电路中，流入某节点的电流等于流出该节点的电流之和。
这个定律可以应用于复杂的电路中，以帮助我们建立方程，解决电流分析问题。
2.基尔霍夫第二定律基尔霍夫第二定律也称为“电压环路定律”，它指出在电路中，任意闭合回路中电压的代数和等于零。
利用这个定律，我们可以建立一系列方程，通过求解这些方程来得到电路中的电流数值。
四、戴维南定理戴维南定理是一种用于简化复杂电路分析的方法。
它将原始电路转换为等效电流源和等效电阻的串、并联组合电路。
通过将电路中的分支电流合并为等效电流源，分支电阻合并为等效电阻，我们可以大大简化原始电路的分析过程，快速获得电路中的电流值。
五、超级节点法超级节点法是一种快速求解电流的方法，特别适用于包含电流源的电路。
它通过将电源引线与其他节点连接，形成一个超级节点，从而省去求解过程中对电流源连接处的方程建立。
这种方法可以简化电路分析的步骤，提高计算效率。
六、示波器的应用除了基础电流分析方法外，示波器也是一种常用的工具。
通过连接电路到示波器，我们可以实时观察电流波形，并进行分析。
示波器可以帮助我们检测电路中的异常、波形失真等问题，进一步优化电路设计和故障排除过程。
七、总结电流分析是电子电路设计和故障排除过程中的重要一环。
运算放大器电压、电流检测电路分析
运算放大器电压、电流信号检测电路分析作者：linxiyiran 日期：09.09.13/ARM-A VR嵌入式开发论坛1、运放实现电流检测：原理：将电流信号转化为电压信号，然后送ADC处理。
很多控制器接受来自各种检测仪表的0~20mA或4~20mA电流，电路将此电流转换成电压后再送ADC转换成数字信号，图九就是这样一个典型电路。
如图4~20mA电流流过采样100Ω电阻R1，在R1上会产生0.4~2V的电压差。
由虚断知，运放输入端没有电流流过，则流过R3和R5的电流相等，流过R2和R4的电流相等。
故：(V2-Vy)/R3 = Vy/R5 ……a(V1-Vx)/R2 = (Vx-Vout)/R4 ……b由虚短知： Vx = Vy ……c电流从0~20mA变化，则V1 = V2 + (0.4~2) ……d由cd式代入b式得(V2 + (0.4~2)-Vy)/R2 = (Vy-Vout)/R4 ……e如果R3=R2，R4=R5，则由e-a得Vout = -(0.4~2)R4/R2 ……f图九中R4/R2=22k/10k=2.2，则f式Vout = -(0.88~4.4)V，即是说，将4~20mA电流转换成了-0.88 ~ -4.4V电压，此电压可以送ADC去处理。
2、运放实现电压检测：原理：电压信号转化为电流信息，此处的运放没有比较器的功能。
电流可以转换成电压，电压也可以转换成电流。
图十就是这样一个电路。
上图的负反馈没有通过电阻直接反馈，而是串联了三极管Q1的发射结，大家可不要以为是一个比较器就是了。
只要是放大电路，虚短虚断的规律仍然是符合的！由虚断知，运放输入端没有电流流过，则 (Vi – V1)/R2 = (V1 – V4)/R6 ……a同理 (V3 – V2)/R5 = V2/R4 ……b由虚短知 V1 = V2 ……c如果R2=R6，R4=R5，则由abc式得V3-V4=Vi上式说明R7两端的电压和输入电压Vi相等，则通过R7的电流I=Vi/R7，如果负载RL<<100KΩ，则通过Rl和通过R7的电流基本相同。
电压电流检测原理
电压电流检测原理电压电流检测是电力系统中常见的一项技术，在电路设计、电力监控和设备维护中起着重要的作用。
本文将介绍电压电流检测的原理及其应用。
一、电压检测原理在电力系统中，电压是指电路两点之间的电位差，通常用伏特（V）来表示。
电压检测的原理是利用电场的作用力测量电荷之间的电位差。
一般采用电压变换器（如电压互感器）将电压变换成相应的电流信号，再通过测量电流信号的大小来获取电压值。
在电压检测中，常见的方法包括直接测量和间接测量。
直接测量是将待测电压通过合适的测量装置（如电压表、示波器）直接测量得到；间接测量则是通过测量与电压相关的参数（如电阻、电流）来计算得到电压值。
二、电流检测原理电流是指在单位时间内通过导体的电荷量，通常用安培（A）来表示。
电流检测的原理是利用导体中的电荷运动形成的磁场来测量电流的大小。
电流检测中常见的方法包括磁效应测量和电效应测量。
磁效应测量利用电流在导体周围产生的磁场，通过磁感应定律测量磁场的大小，进而得到电流值。
电效应测量则是通过电荷与电流相关的参数（如电压）来计算电流值。
三、电压电流检测的应用1. 电力系统监测：电压电流检测在电力系统中广泛应用于对电网各节点的电压和电流进行实时监测，以确保电力系统的稳定运行。
通过检测电压电流的异常变化，可以及时发现电力系统中的故障和问题，并采取相应的措施进行修复。
2. 电路设计与测试：在电路设计和测试中，电压电流检测用于验证电路的性能和工作状态。
通过检测电压电流的数值，可以判断电路是否符合设计要求，并对电路参数进行调整和优化。
3. 动力电子设备控制：在动力电子设备中，电压电流检测被广泛用于控制系统的实时监测和反馈。
通过检测电压电流的变化，可以实现对电子设备的精确控制，提高设备的效率和性能。
4. 电力质量分析：电压电流检测也用于电力质量分析。
通过检测电压电流的波形、谐波等特征，可以评估电力系统的质量指标，如谐波含量、瞬时变化等，并提出相应的改进措施。
lm358电流检测电路原理
lm358电流检测电路原理一、电流-电压转换在电流检测电路中，第一步是将电流转换为电压。
这通常通过使用电阻（也称为负载电阻）来实现，因为电阻的两端会产生电压，与流过它的电流成正比。
这个电压随后被用于进一步的信号处理。
二、放大器配置接下来，使用放大器来放大这个电压信号。
LM358是一个运算放大器（Op-Amp），它被配置为电压跟随器或缓冲器。
电压跟随器是一个没有增益的放大器，它的输出与输入电压相同，但幅度更大。
这种配置使放大器能够为后续的电路提供足够的电压。
三、滤波与平滑由于电流检测电路中的电压信号可能包含噪声或波动，因此需要对其进行滤波和平滑。
这通过使用低通滤波器（LPF）来实现，它允许低频率（直流和低频）信号通过，而阻止高频噪声。
平滑处理可进一步减少信号中的不规则性。
四、线性化与校准为了使电流检测电路更精确，可能需要对输出信号进行线性化和校准。
在校准过程中，将已知的标准电流值施加到电路中，并调整电路的参数（如电阻或放大器增益），使电路的输出与标准值匹配。
通过这一步，可以消除系统误差，提高检测精度。
五、保护措施为了确保电流检测电路的安全运行，采取一些保护措施是必要的。
这可能包括防止过压、过流和过热的情况。
例如，可以通过在放大器输出端添加限幅二极管来防止过压；通过选择适当阻值的负载电阻或添加限流器来限制电流；以及通过合理选择散热装置和优化电路布局以防止过热。
六、输出信号处理经过上述处理后，电流检测电路的输出信号可以直接用于显示或控制目的。
如果需要数字信号处理或与其他数字设备进行通信，可以使用ADC（模数转换器）将模拟信号转换为数字信号进行处理。
此外，根据应用需求，还可以对输出信号进行进一步的处理，例如用于数据记录、分析和控制算法等。
七、总结LM358是一款常见的运算放大器，可以用于实现电流检测电路。
通过电流-电压转换、放大器配置、滤波与平滑、线性化与校准以及保护措施等步骤，可以构建一个精确且稳定的电流检测电路。
电流表和电压表判断电路故障专题分析报告
电流表和电压表判断电路故障专题分析一、电路故障分析首先要进行电路结构分析了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量。
先根据电流表的有无示数确定电路开路还是短路。
再根据电压表是否有示数来确定电路故障出现在那个部位。
(利用电流表、电压表判断电路故障)1电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：与电压表并联的用电器短路。
2、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过电压表，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小，电流表无明显示数。
3、电流表电压表均无示数“两表均无示数”表明无电流通过两表，可能是主电路断路导致无电流。
二、典型例题动态电路部分目标1：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化(一)•串联电路中滑动变阻器的滑片P的位置的变化引起的变化分析：先确定电路，再看电阻变化，再根据欧姆定律判断电流变化，最后根据欧姆定律的变形公式判断电压变化。
例1:如图1,是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断：A表示数将，V表示数将。
针对练习：(1) _______________________________________________ 、如图2，当滑片P向左移动时，A表示数将，V表示数将 _________________________________________________________ 。
(2)、如图3，当滑片P向左移动时，A表示数将，V表示数将。
(3)、如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时( )A、电流表示数变大，灯变暗B 、电流表示数变小，灯变亮C 电压表示数不变，灯变亮D 、电压表示数不变，灯变暗(4)、如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时( )A、电压表示数变大，灯变暗C 电流表示数变小，灯变亮B 、D 、电压表示数变小，灯变亮电流表示数不变，灯变暗（二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化例2 : 如图6，当滑片P向右移动时，V表示数将，A1表示数将，A2表示数将分析: 先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断针对练习：(5) _____________________________________________ 、如图7,当滑片P向右移动时，V表示数将___ ，A1表示数将 _______________________________________________________ ，A2表示数将_______ 目标2:开关的断开或闭合引起电路中电学物理量的变化（一）、串联电路中开关的断开或闭合引起的变化例3:在如图8所示的电路中，将开关S闭合，则电流表的示数将____________ ，电压表的示数将 ________ （均填“变大”、“变小”或“不变”）。
变频器电路图整流、滤波、电源及电压检测电路
变频器电路图-整流、滤波、电源及电压检测电路以下仅仅对变频器电路图-整流、滤波、电源及电压检测电路的分析,好象论坛上发不了图纸.1. 整流滤波部分电路三相220V电压由端子J3的T、S、R引入，加至整流模块D55（SKD25-08）的交流输入端，在输出端得到直流电压，RV1是压敏电阻，当整流电压超过额定电压385V时，压敏电阻呈短路状态，短路的大电流会引起前级空开跳闸，从而保护后级电路不受高压损坏。
整流后的电压通过负温度系数热敏电阻RT5、RT6给滤波电容C133、C163充电。
负温度系数热敏电阻的特点是：自身温度超高，阻值赿低，因为这个特点，变频器刚上电瞬间，RT5、RT6处于冷态，阻值相对较大，限制了初始充电电流大小，从而避免了大电流对电路的冲击。
2. 直流电压检测部分电路电阻R81、R65、R51、R77、R71、R52、R62、R39、R40组成串联分压电路，从电阻上分得的电压分别加到U15（TL084）的三个运放组成的射极跟随器的同向输入端，在各自的输出端得到跟输入端相同的电压（输出电压的驱动能力得到加强）。
U13（LM339）是4个比较器芯片，因为是集电集开路输出形式，所以输出端都接有上接电阻，这几组比较器的比较参考电压由Q1（TL431）组成的高精度稳压电路提供，调整电位器R9可以调节参考电压的大小，此电路中参考电压是6.74V。
如果直流母线上的电压变化，势必使比较器的输入电压变化，当其变化到超过6.74V的比较值时，则各比较器输出电平翻转，母线电压过低则驱动光耦U1（TLP181）输出低电平，CPU接收这个信号后报电压低故障。
母线电压过高则U10（TL082）的第7脚输出高电平，通过模拟开关U73（DG418）从其第8脚输出高电平，从而驱动刹车电路，同时LED DS7点亮指示刹车电路动作。
由整流二极管D5、D6、D7、D18、D19、D20组成的整流电路输出脉动直流电，其后级的检测电路可对交流电压过低的情况进行实时检测，检测报警信号也通过光耦U1输出。
电路基础原理理解电路中的电路测量与电路校准
电路基础原理理解电路中的电路测量与电路校准电路测量和校准是电路设计和维护中的重要环节，能够保证电路的正常运行和性能稳定。

本文将从理论和实践两方面探讨电路测量和校准的基本原理，以及常见的测量和校准方法。
一、测量电路参数的原理电路参数的测量是评估电路性能和确保电路设计符合要求的关键步骤。
要正确测量电路参数，需要理解基本的电路原理。
1.电流测量：电流是电路中的重要参数之一，常用的测量方法是通过串联连接一个电阻并测量电阻两端的电压来计算电流值。
根据欧姆定律，电流等于电压除以电阻。
2.电压测量：电压也是电路中常用的参数之一，可以使用万用表或示波器进行测量。
万用表通过连接电路两端，测量电压差来估计电压值。
示波器则可以显示电压信号的波形，进一步分析电压变化情况。
3.电阻测量：电阻是电路中常见的元件，测量电阻可以通过欧姆表或万用表。
欧姆表通过流经电路的电流和测量电阻两端的电压计算电阻值。
万用表可以选择电阻测量模式直接测量电阻值。
二、电路校准的原理电路校准是为了保证电路的准确性和一致性，常见的校准对象包括测试仪器、传感器和信号发生器等。
1.校准方法：电路校准一般采用标准参考电路或标准信号进行。
例如，对于电压测量，可以使用已知电压的标准电源与被测量电路进行比对，通过调整电路参数使得两者测量结果一致，实现电路校准。
2.校准精度：电路校准的精度会影响到测量结果的准确性。
一般来说，校准精度越高，测量结果越准确。
因此，选择合适的标准参考电路和仪器非常重要。
三、常见的电路测量与校准方法1.示波器测量：示波器是电子工程师常用的测量仪器，可以显示电压信号的波形。
通过示波器可以观察信号的幅度、频率、相位等参数，以及检测波形的畸变和噪声等问题。
2.信号发生器校准：信号发生器产生各种频率的信号，可以用于测试和调试电路。
校准信号发生器时，可以使用频率计等测量仪器来验证产生的信号频率和幅度是否符合要求。
3.传感器测量与校准：传感器是将物理量转化为电信号的装置。
常用的电流互感器检测电路分析
常用的电流互感器检测电路分析在高频开关电源中，需要检测出开关管、电感等元器件的电流提供给控制、保护电路使用。
电流检测方法有电流互感器、霍尔元件和直接电阻取样。
采用霍尔元件取样，控制和主功率电路有隔离，可以检出直流信号，信号还原性好，但有μs级的延迟，并且价格比较贵；采用电阻取样价格非常便宜，信号还原性好，但是控制电路和主功率电路不隔离，功耗比较大。
电流互感器具有能耗小、频带宽、信号还原性好、价格便宜、控制和主功率电路隔离等诸多优点。
在Push-Pull、Bridge等双端变换器中，功率变压器原边流过正负对称的双极性电流脉冲，没有直流分量，电流互感器可以得到很好的应用。
但在Buck、Boost等单端应用场合，开关器件中流过单极性电流脉冲；原边包含的直流分量不能在副边检出信号中反映出来，还有可能造成电流互感器磁芯单向饱和；为此需要对电流互感器构成的检测电路进行一些改进。
2 电流互感器检测单极性电流脉冲的应用电路分析根据电流互感器磁芯复位方法的不同，可有两种电路形式：自复位与强迫复位。
自复位在电流互感器原边电流脉冲消失后，利用激磁电流通过电流互感器副边的开路阻抗产生的负向电压实现复位，复位电压大小与激磁电流和电流互感器开路阻抗有关。
强迫复位电路在原边直流脉冲消失期间，外加一个大的复位电压，实现磁芯短时间快速复位。
2.1 电流互感器检测电路常用的电流互感器检测电路如图1(a)所示。
图1(b)表示原边有电流脉冲时的等效电路，电流互感器简化为理想变压器与励磁电感m模型，s为取样电阻。
当占空比<0.5时，在电流互感器原边电流脉冲消失后，磁芯依靠励磁电流流过采样电阻s产生负的伏秒值，实现自复位〔如图1（d1）～（i1）所示〕，由于采样电阻s很小，所以负向复位电压较小；当电流脉冲占空比很大时(>0.5)，复位时间很短，没有足够的复位伏秒值，使得磁芯中直流分量d增大，有可能造成磁芯逐渐正向偏磁饱和〔如图1（d2）～（i2）所示〕，失去检测的作用，所以自复位只能应用于电流脉冲占空比<0.5的场合。
三相交流电路电压、电流的测量-三相交流电压检测电路
四、实验内容
1. 三相负载星形联接 按图 7-1 线路组接实验电路。即三相灯组负载经三相自耦调压器接通三相对
称电源,将三相调压器的旋柄置于三相电压输出为 0V 的位置，经指导教师检查 后。方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为
220V，按表 1 数据表格所列各项要求分别测量三相负载的线电压、相电压、线 电流（相电流）、中线电流、电源与负载中点的电压，记录之。并观察各相灯组
倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过
高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。尤其
是对于三相照明负载，无条件地一律采用 Y0 接法。 3. 当不对称负载作△ 接时， IL≠ 3 Ip，但只要电源的线电压 UL 对称，加在三 相负载上的电压仍是对称的，对各相负载工作没有影响。
C
UCA
333
220
线电流（A）
IA
IB
IC
0.57 0.57 0.57
相电流（A）
IAB
IBC
ICA
0.33 0.32 0.32
△ 接三相 不平衡 1 2 3
0.40 0.29 0.47 0.11 0.22 0.33
图 7-3
表3
五、预习思考题 1. 三相负载根据什么条件作星形或三角形连接？ 答：三相负载星形或三角形连接，是根据绕组（如电动机）或用电器的额定 电压连接的。负载额定电压是 220V 的星形连接；额定电压是 380V 的三角形连 接。 2. 复习三相交流电路有关内容，分析三相星形连接不对称负载在无中线情 况下，当某相负载开路或短路时会出现什么情况？如果接上中线，情况又如何？ 答：无中线情况下要有一相短路相当于把线电压 380V 直接加在另外两相负 载上，结果就是把这两相负载也烧掉，若是开路的话因两相都是不对称负载，分 得电压不同一样要烧。总之星形接法且不对称，那么负载中线断开肯定会烧坏负 载。接上中线不会烧坏负载。 3. 本次实验中为何要通过三相调压器将 380V 的市电线电压降为 220V 的线 电压使用？ 答：380v / 220v 是线电压和相电压的关系，如果用电器是三相电的话，就用 380 伏，如果是单相电的用 220 伏。如果三相用电器额定电压是 220 伏，则要用 到变压器进行变压。
交流输入电压、电流监测电路设计3
交流输入电压、电流监测电路设计引言电子设备只有在额定电压、电流下才能长期稳定工作，因此需要设计相应的监测、保护电路，防止外部输入电压或者负载出现异常时造成设备损毁。
工频交流电压、电流的大小，通常是利用它的有效值来度量的。
有效值的常用测量方法是先进行整流滤波，得出信号的平均值，然后再采用测量直流信号的方法来检测，最后折算成有效值。
但是由于供电主回路中存在大量的非线性电力、电子设备，如变压器、变频器、电机、UPS、开关电源等，这些设备工作时会产生谐波等干扰。
大型电动设备启动、负载突然变化、局部短路、雷电等异常情况出现时，供电主回路中会出现浪涌。
当这些情况发生时，供电线路上已不是理想的正弦波，采用平均值测量电路将会产生明显的测量误差。
利用真有效值数字测量电路，可以准确、实时地测量各种波形的电压、电流有效值。
下面介绍的监测电路安装于配电箱中，与外围保护电路一起实现对电子设备保护的功能。
真有效值数字测量的基本原理电流和电压的有效值采集电路原理基本相同，下面以电压真有效值为例进行原理分析。
所谓真有效值亦称真均方根值(TRMS)。
众所周知，交流电压有效值是按下式定义的：分析式(1)可知，电路对输入电压u进行“平方→取平均值→开平方”运算，就能获得交流电压的有效值。
因这是由有效值定义式求出的，故称之为真有效值。
若将式(1)两边平方，且令，还可以得到真有效值另一表达式URMS=式(3)中，Avg表示取平均值。
这表明，对u依次进行“取绝对值→平方/除法→取平均值”运算，也能得到交流电压有效值。
式(3)比式(2)更具有实用价值。
由于同时完成两步计算，与分步运算相比，运算器的动态范围大为减小，既便于设计电路，又保证了准确度指标。
美国模拟器件公司(ADI)的AD536、AD637、AD737系列单片真有效值/直流转换器，即采用此原理设计而成。
而凌力尔特公司的单片真有效值/直流转换器LT1966、LT1967、LT1968在RMS-DC的转换过程中采用一个∆∑调制器作除法器，一个简单的极性开关作乘法器。
交流输入电压、电流监测电路设计
交流输入电压、电流监测电路设计
引言
电子设备只有在额定电压、电流下才能长期稳定工作，因此需要设计相应的监测、保护电路，防止外部输入电压或者负载出现异常时造成设备损毁。
工频交流电压、电流的大小，通常是利用它的有效值来度量的。
有效值的常用测量方法是先进行整流滤波，得出信号的平均值，然后再采用测量直流信号的方法来检测，最后折算成有效值。
但是由于供电主回路中存在大量的非线性电力、电子设备，如变压器、变频器、电机、UPS、开关电源等，这些设备工作时会产生谐波等干扰。
大型电动设备启动、负载突然变化、局部短路、雷电等异常情况出现时，供电主回路中会出现浪涌。
当这些情况发生时，供电线路上已不是理想的正弦波，采用平均值测量电路将会产生明显的测量误差。
利用真有效值数字测量电路，可以准确、实时地测量各种波形的电压、电流有效值。
下面介绍的监测电路安装于配电箱中，与外围保护电路一起实现对电子设备保护的功能。
真有效值数字测量的基本原理
电流和电压的有效值采集电路原理基本相同，下面以电压真有效值为例进行原理分析。
所谓真有效值亦称真均方根值(TRMS)。
众所周知，交流电压有效值是按下式定义的：
分析式(1)可知，电路对输入电压u 进行平方取平均值开平方运算，就能获得交流电压的有效值。
因这是由有效值定义式求出的，故称之为真有效值。
若将式(1)两边平方，且令，还可以得到真有效值另一表达式URMS=
式(3)中，Avg 表示取平均值。
这表明，对u 依次进行取绝对值平方/除法
取平均值运算，也能得到交流电压有效值。
式(3)比式(2)更具有实用价值。
由于。
电路原理电路分析
电路原理电路分析电路是电子技术中的基础概念，广泛应用于各个领域。
电路原理和电路分析是电子工程师必备的基本知识，它们可以帮助我们理解电路的工作原理和性能表现，进而设计和优化电路。
一、电路原理电路原理是研究电流、电压和电阻等基本概念以及它们之间的关系的学科。
在电路原理中，我们需要了解以下几个重要概念：1. 电压：指电路中两点之间存在的电位差，用符号"V"表示，单位是伏特(V)。
2. 电流：指电荷在单位时间内通过导体的数量，用符号"I"表示，单位是安培(A)。
3. 电阻：指电路中对电流流动的阻碍程度，用符号"R"表示，单位是欧姆(Ω)。
基于这些概念，我们可以通过欧姆定律来描述电路中电压、电流和电阻之间的关系：U = I * R。
其中，U代表电压，I代表电流，R代表电阻。
电路原理的研究还包括了电流的方向、电路中的电源、开关等内容。
通过学习电路原理，我们可以深入理解电路的特性和性能。
二、电路分析电路分析是通过建立电路模型和应用各种分析方法来研究电路的性能和行为。
在进行电路分析时，我们需要掌握以下几个重要的分析方法：1. 基尔霍夫定律：基尔霍夫定律包括了电流定律和电压定律。
电流定律指出，在任意一个节点上，流入该节点的电流等于流出该节点的电流的代数和。
电压定律指出，沿着闭合回路的电压总和等于零。
2. 罗尔定理：罗尔定理可以帮助我们分析复杂的电路中的电流和电压关系。
这个定理是基于电流的连续性维持的基础上，通过解线性方程组来求解电路中的未知电流和电压。
3. 戴维南定理：戴维南定理可以将复杂的电路分解为更简单的几个小电路，从而进行更容易的分析。
戴维南定理利用超节点或超网分析法，将电路通过源合并和分解电压源等方法拆解成简单的等效电路。
通过以上的分析方法，我们可以计算和预测电路各个节点的电压和电流分布，从而指导我们的电路设计和优化。
三、示例分析为了更好地理解电路分析的应用，让我们来看一个简单的示例。
电流检测电路
电流检测电路引言电流检测电路是电子设备中常见的一种电路，用于测量电路中的电流大小。
电流作为一种基本的电学量，对于许多电子设备的工作和保护至关重要。
因此，电流检测电路的设计和实现非常重要。
本文将介绍电流检测电路的基本原理、常见的电流检测方法以及一些电流检测电路的实例。
电流检测基本原理电流检测电路的基本原理是利用电流通过导体时产生的电压降来进行电流的测量。
根据欧姆定律，电流通过一个电阻时会在电阻两端产生电压降，而这个电压降正比于电流大小。
因此，通过测量电压降的大小，我们可以间接地得知电流的大小。
电流检测方法电压放大器检测法电压放大器检测法是一种常见的电流检测方法。
它基于电流通过电阻产生的电压降，通过放大这个电压信号来得到较大的电压输出。
常见的电流放大器电路包括差动放大器、仪表放大器等。
零漂补偿法由于电阻的温度、工艺等因素可能导致电阻值产生变化和偏差，进而影响电流检测的准确性。
为了解决这个问题，可以采用零漂补偿法。
零漂补偿法利用运算放大器的反馈功能，将电流检测电路的误差信号与补偿信号相抵消，实现零漂的补偿。
开环检测法开环检测法是一种简单直接的电流检测方法。
它通过在电路中引入感知电阻，然后测量该电阻上的电压降，进而获得电流的大小。
这种方法不需要放大器或者反馈电路，简化了电路的复杂度。
电流检测电路实例可调增益电流检测电路这是一种可调增益的电流检测电路。
它通过调节电阻的大小，可以实现对电流的不同范围的检测。
同时，它还具有高输入阻抗和低漂移的特点，能够提高电流检测的精度和稳定性。
电路中的运算放大器实现了电压放大器的作用，从而得到较大的输出电压。
通过调节电阻R1和R2的比例，可以实现对电流范围的调节。
同时，电路中的反馈电阻也可以用于进行零漂的补偿。
开环电流检测电路这是一种简单的开环电流检测电路。
它由一个感知电阻和一个测量电压的电压表组成。
常用电流和电压采样电路
配电网静态同步补偿器（DSTATCOM ）系统总体硬件结构框图如图2-1所示。
由图2-1可知DSTATCOM 的系统硬件大致可以分成三部分，即主电路部分、控制电路部分、以及介于主电路和控制电路之间的检测与驱动电路。
其中采样电路包括3路交流电压、6路交流电流、2路直流电压和2路直流电流、电网电压同步信号。
3路交流电压采样电路即采样电网三相电压信号；6路交流电流采样电路分别为电网侧三相电流和补偿侧三相电流的电流采样信号；2路直流电压和2路直流电流的采样电路DSTATCOM 的桥式换流电路的直流侧电压信号和电流信号；电网电压同步信号采样电路即电网电压同步信号。
图2-1 DSTATCOM 系统总体硬件结构框图2.2.11 常用电网电压同步采样电路及其特点.1 常用电网电压采样电路1从D-STATCOM 的工作原理可知，当逆变器的输出电压矢量与电网电压矢量幅值大小相等，方向相同时，连接电抗器内没有电流流动，而D-STATCOM 工作在感性或容性状态都可由调节以上两矢量的夹角来进行控制，因此，逆变器输出的电压矢量的幅值及方向的调节都是以电网电压的幅值和方向作为参考的，因此，系统电压与电网电压的同步问题就显得尤为重要。
常用电流和电压采样电路2常用采样电路设计方案比较图2-2 同步信号产生电路1从图2-2所示同步电路由三部分组成，第一部分是由电阻、电容组成的RC 滤波环节，为减小系统与电网的相位误差，该滤波环节的时间常数应远小于系统的输出频率，即该误差可忽略不计。
其中R 5=1K Ω，5pF，则时间常数错误！未因此符合设计要求;第二部分由电压比较器LM311构成，实现过零比较;第三部分为上拉箝位电路，之后再经过两个非门，以增强驱动能力，满足TMS320LF2407的输入信号要求。
C 4=1找到引用源。
<<l ms，[1]2.1电网电压采样电路2.2 常用常用电网电压同步信号采样电路2如图2-3所示。
电路检测报告
电路检测报告
报告编号：2020-0001
报告日期：2020年6月1日
报告人：XXX
检测对象：
1.电路名称：家用灯具电路
2.电路拓扑结构：串联
3.电路输入电压：220V/50Hz
检测过程：
1.开启电路，使用多用表检测电路的电压值和电流值。
2.对电路中的各个元器件进行外观检查，发现无影响电路工作的损坏。
3.进行电路连通性的检查，各个电路节点之间的连通性良好。
4.移除电路中的无效元器件，电路正常工作。
检测结果：
1.电路的输入电压及电流均符合要求，均无超过额定参数的情况。
2.电路中各个元器件外观完好，没有明显的物理损伤，也没有观察到温度过高的情况。
3.电路连通性良好，各节点之间能够正常传递信号。
结论：
该家用灯具电路通过检测，符合设计标准和要求，正常使用不会出现问题。
建议在日常使用中注意电路的维护和保养，避免误操作和电器老化等因素对电路造成损害。
附：图片展示电路检测过程及结果。
电路中的电压分析方法
电路中的电压分析方法电路是电子工程学的基础，而在电路分析中，电压是一个非常重要的概念。
在电子设备的设计和维修过程中，了解电压分析方法对于排除故障和优化电路性能至关重要。
下面将介绍一些常用的电压分析方法。
1. 基本电压定律基本电压定律是电路分析的基础，也称为欧姆定律。
它表明电流通过电阻时，电压与电流成正比，而与电阻大小呈负比。
基本电压定律可以用以下公式表示：V = I * R。
其中，V代表电压，I代表电流，R代表电阻。
通过基本电压定律，我们可以计算电路中任意点的电压，从而分析电路的工作状态。
2. 压差法压差法是一种电压分析常用的方法，它通过测量电路中不同两点间的电压差来分析电路。
通过在电路上选择适当的测量点，可以测量到特定组件或部分的电压值。
通过比较不同测量点的电压差，我们可以判断电路中的电流分配情况，找到可能存在的故障点。
3. 超前电压法超前电压法是用于交流电路分析的一种常用方法。
它通过测量电路中不同组件的电压相位差来判断电路中的故障。
在正常情况下，相邻的电路组件应该具有一定的电压相位差。
若相位差超出正常范围，就可能存在异常情况。
通过超前电压法，我们可以预测电路中潜在的故障点，并进行修复。
4. 电桥法电桥法是一种精确测量电阻的方法，也可用于电路中的电压分析。
电桥法利用电桥平衡的原理，通过调节和比较电路中不同组件的电压，来测量电路中特定点的电压。
电桥法可以用于检测电路中的失效元件，并精确测量电路中的电压值。
5. 数字测量法随着数字技术的发展，数字测量法在电路中的应用越来越广泛。
数字测量设备可以直接读取电路中的电压值，并通过内置算法来分析电路的工作状态。
数字测量法不仅可以提供准确的电压值，还能够进行实时监测和数据记录，为电子设备的维护和故障排除提供了便利。
总结电压分析是电子工程学中至关重要的一环。
通过了解电路中的电压分析方法，我们可以更好地理解电路的工作原理，排除故障和优化电路性能。
基本电压定律、压差法、超前电压法、电桥法和数字测量法是常用的电压分析方法，每种方法都有其独特的优势和应用范围。
电路检测的方法
电路检测的方法作为电子设备的核心部件，电路的正常运行对于设备的性能和稳定性至关重要。
因此，电路检测成为了电子工程师不可或缺的一项技能。
本文将介绍几种常用的电路检测方法，并探讨它们的优缺点。
一、直接测量法直接测量法是最常见的电路检测方法之一。
该方法适用于简单电路和低频电路的检测。
通过仪器测量元件两端的电压、电流、阻抗等参数，从而了解电路的工作状态。
1. 电压测量：使用电压表或示波器测量电路中某一点的电压值。
通过对比理论计算值和实际测量值之间的差异，可以判断是否存在问题。
2. 电流测量：使用电流表或示波器测量电路中的电流值。
正常工作的电路应该具有合理的电流大小，过高或过低的电流都可能表明存在问题。
3. 阻抗测量：使用万用表或LCR表测量电路中的阻抗值。
根据电路类型和设计要求，可以判断阻抗值是否在合理范围内，以评估电路性能。
直接测量法具有操作简单、成本低廉的优点，但在高频电路或复杂电路的检测中存在一定的局限性。
此时需要借助其他检测方法。
二、信号注入法信号注入法是一种通过注入特定频率的信号，观察电路响应来判断电路性能的方法。
常见的信号注入方法包括正弦波注入法和方波注入法。
1. 正弦波注入法：将特定频率的正弦波信号注入电路，使用示波器观察电路的频率响应和波形变化。
通过比较输入信号和输出信号的差异，可以判断电路是否存在异常。
2. 方波注入法：将方波信号注入电路，观察电路的响应时间和波形恢复情况。
方波注入法适用于检测数字电路中的信号延迟、时序错误等问题。
信号注入法可以帮助工程师发现电路中的故障点或异常，但需要仪器设备的支持，且对操作者的技能要求较高。
三、热测法热测法是一种通过测量电路中元件的温度变化来评估电路性能和故障情况的方法。
该方法适用于检测电路中的热点、短路等问题。
1. 红外热像仪：使用红外热像仪对电路进行扫描，观察电路中存在的高温点。
高温点可能表明电路中存在过载、散热不良等问题。
2. 热电偶和测温仪：通过接触式温度测量，使用热电偶、红外测温仪等设备，直接测量电路中元件的温度变化。
电流和电压信号处理与分析
电流和电压信号处理与分析引言电流和电压信号的处理和分析是电气工程中非常重要的一部分。
在许多应用中，从电路传感器中获取电流和电压信号是非常常见的。
处理这些信号能够帮助工程师们更好地了解电路的性能和行为。
本文将介绍电流和电压信号的一些基本概念和处理方法。
一、电流信号处理1. 传感器的基本原理电流传感器主要用于测量电路中的电流。
在许多应用中，电流的测量是必要的，例如在能源管理，电力工程和工业自动化中。
电流传感器的基本原理是通过感应电流的磁场作用来测量电流。
其中的核心是一个铁芯，它可以被安装在电路中并沿着被测电流的路径旋转。
2. 电流传感器的输出信号电流传感器的输出信号是一个电压信号，其大小是与被测电流的大小成比例的。
这个比例因素可以根据传感器的规格和特性来计算。
这个输出信号可以被传送到一个高增益放大器或者ADC来进行数字信号处理。
3.电流信号的滤波在处理电流信号的时候，一些干扰信号可能会在测量值中产生误差。
一种常见的处理方法是通过滤波将这些干扰信号从输出信号中移除。
常用的滤波方法有低通滤波器和带通滤波器。
4. 电流信号的采样在数字信号处理中，我们需要对电流信号进行采样。
采样频率应足够高以保证信号可以被准确重现。
采样频率应根据被测信号的频率和波形来确定。
二、电压信号处理1. 基础电路测量原理测量电路中的电压是许多电气工程中的基本任务。
我们需要使用正确的电压表和电压检测器来进行测量。
电压信号可以被散布于整个电路中，因此我们需要了解如何在正确的位置采集信号以得到准确的测量值。
2. 电压传感器的输出信号电压传感器的输出信号也是一个电压信号，通常在一定范围内变化。
该输出信号可能不够强大，需要通过高增益放大器进行放大，以使得它可以被进一步处理。
如果我们需要进行数字信号处理，那么该信号也需进行采样和适当的滤波。
3. 电压信号频率的确定电压信号的频率可以用于确定所观测到的信号的特征。
如果信号具有周期性，那么我们可以很容易地确定它的频率。
交直流电压电流采样电路分析和计算
Us为cpu采样得到的电压值，Uin或Iin为Us对应的实际值1.直流侧a.PV_V信号PV1电压采样是差分电路，与地差分前端是6个4.7M 的R1206封装电阻Us=Uin*33k/(4700*6+200)=Uin*(33/28400)当Uin为0~1000V时，Us为0~1.16V范围内。
PV2电压采样是差分电路，与地差分前端是6个4.7M 的R1206封装电阻Us=Uin*33k/(4700*6+200)=Uin*(33/28400)当Uin为0~1000V时，Us为0~1.16V范围内。
b.Bus电压采样M_BUS电压采样是差分电路，与地差分前端是6个4.7M的R1206封装电阻Us=Uin*33k/(4700*6+200)=Uin*(33/28400)当Uin为0~800V时，Us为0~0.93V范围内。
M_BUS_MID电压采样是差分电路，与地差分前端是4个4.7M的R1206封装电阻Us=Uin*100k/(4700*4+200)=Uin*(1/190)当Uin为0~400V时，Us为0~2.1V范围内。
c.PV电流采样BOOST1_CT采样是差分电路，与地差分4646-X661是1:2000，Vi=2.5±( I_inv /12 )*0.625,经过差分后，把信号放大5倍，Vi=（100k/20k）*I_linv/20,即是I_inv/4 所以Vs在0~2.8V范围内。
当最大电流设为11A时，放大输出最大值为2.8VBOOST2_CT采样是差分电路，与地差分4646-X661是1:2000，Vi=2.5±( I_inv /12 )*0.625,经过差分后，把信号放大5倍，Vi=（100k/20k）*I_linv/20,即是I_inv/4 所以Vs在0~2.8V范围内。
当最大电流设为11A时，放大输出最大值为2.8Vd.PV_ISO检测PV_ISO电路采用差分电路前端采用4个4.7M R1206封装的电阻经过差分之后输出电压Vs=Viso*100k/(4700*4+300k)=Viso*(1/191)2.交流侧a.交流电压采样(电网侧)R相采用差分电路电网侧有4个R1206封装的4.7M电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压检测电路
电压检测电路 是用来检测室外机供电的交
流电源的。若室外供电电压过低或过高， 则系统会进行保护。如工作电压是否在允 许的范围之内，或着在运行时电压是否出 现异常的波动等。
1、利用电压互感器进行检测的电路 分析
：室外交流220V 电压检测电路原理分析：室外交流220V 电压经电压互感器T01输入，电压互感器便 电压经电压互感器T01输入，电压互感器便 输出一交流低电压，经D08、D09、D10、 输出一交流低电压，经D08、D09、D10、 D11桥式整流，再经R26、R28、C10滤波之 D11桥式整流，再经R26、R28、C10滤波之 后，输出一直流电平，此电平与输入的交 流电成一定的函数关系。
电流检测电路
电流检测电路
电流检测电路是用来检测压机 供电电流的。 供电电流的。保护压机不致在 电流异常时，而损坏压机。 电流异常时，而损坏压机。
1、采用集成运算放大器进行电流检测电路
电流检测电路原理分析
电阻R1、R56采样，信号经LM358放大 电阻R1、R56采样，信号经LM358放大 后送到CPU的第18脚 后送到CPU的第18脚
电 压 检 测 电 路
电压检测电路的电气参数
2、通过直流电利用电阻降压进行检 测的电路分析
.室外交流220V电压通过硅桥整流、
滤波电路滤波后输出到IPM模块的P、 N端，电压检测电路从直流母线的P 端通过电阻进行分压，检测直流电 压进而对交流供电电压进行判断
电路图： 电路图：
电压பைடு நூலகம்测电路
电流检测电路
LM358内部电路 LM358内部电路
电流检测电路
电路的电气参数
LM358输出电压： LM358输出电压：
电流 5A 10A 15A 电压 0.55V 1.1V 1.65V
2、采用电流互感器进行电流检测电路
电流检测电路原理分析
当交流电通过互感器时, 当交流电通过互感器时,电流互感 器CT1感应出电流信号,经D6、D7、 CT1感应出电流信号, D6、D7、 D8、D9整流出一直流信号，经 D8、D9整流出一直流信号，经 R21、R22、R23分压，E15滤波之 R21、R22、R23分压，E15滤波之 后，输入到芯片的插座CN1DE 后，输入到芯片的插座CN1DE 第8 脚（CT）。 脚（CT）。
电压检测电路的电气参数
输入电压（AC） 输出电压（DC） 输入电压（AC） 输出电压（DC） 176 2.28 180 2.34 190 2.47 200 2.59 210 2.72 220 2.84 230 2.98 240 3.12 250 3.25 260 3.37 以上数值为典型值，实际使用中，由于电路中存在电感线圈等器 件，直流侧电压会有部分跌落，实际测量时会有一定误差。
