初中物理电路与电路图专题

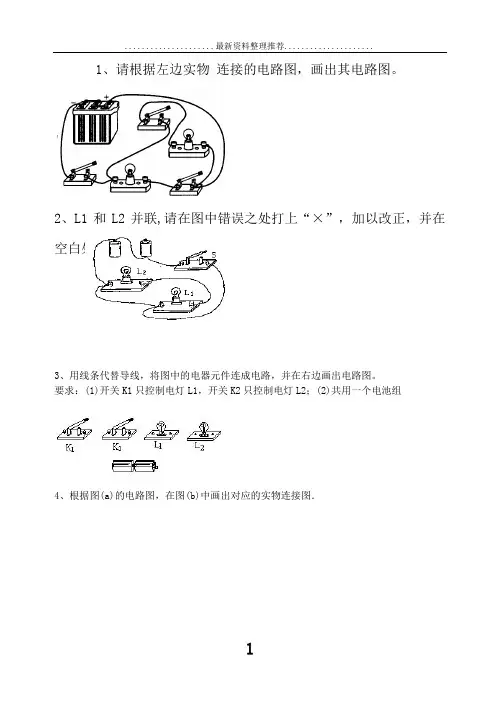

初中九年级物理电路图练习题(连线和画图)
1、请根据左边实物连接的电路图，画出其电路图。
2、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
4、根据图(a)的电路图，在图(b)中画出对应的实物连接图．
5、在下图中，根据实物图，画出相应的电路图．
6、根据如图所示的实物图，画出电路图．
7、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
8、请把图4-9中的电路元件连成电路图。
要求：S只控制L1，S2控制干路。
9、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)。
初中物理电路图连接专题训练
初中物理电路图连接专题训练并标出开关闭合后的电流方向1、根据实物图画出对应的电路图,□2、根据电路图连接实物图，连接导线不能交叉inanO Q4.根据以误不纠正，则当开关闭合时会出现什么现象呢？试在方框中画出,改正后的电路O正过来吗?3你能试着把这个错误图，并指驱个控制L2路图。
£下要求，完成下图中的实物连接图要求：使L i和1_2并联，并且让S控制L i，S接在干路上。
并在右边画出它的电要在前后门门来人按开关时，传达室电铃5.某传人按开关时，要求传达室电铃响，同时红：响，同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
装上开关。
前、请根据右图的实物图，在左侧边框内画出相应的电路图2、根据实物图，画出相应的电路图.I—i I3.按照实物图做出电路图夢框中,4、S-E前门••蔭红灯・71 / 2按照（1）图所示实物连线图画出电路5.根据下图电路图，连接实物图。
6.按照右上图（a）所示的电路图将图（b）中的实物图连接起来7、如图7所示，按电路图用笔画线作导线, 将元件连接起来•&请按要求设计电路图左侧）厂并按你设计的电路，用线条代替导线，1将 C ' ■路。
要求：开关K只（电路图画在.设计的电炀中的电器）开关K只控制电灯L i, U电灯L2；（2）共用一个电元件连成电池组Ki圉2D2 / 2。
初中物理电路图连接专题训练
初中物理电路图连接专题训练
1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向
2、根据电路图连接实物图，连接导线不能交叉
3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？你能试着把这个错误电路改正过来吗？试在方框中画出改正后的电路图，并指出这个电路的连接方式：
4.根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。
并在右边画出它的电路图。
5.某传达室需要在前后门都装上开关。
前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
B 组
红灯 绿
灯 前门
后门 S 1
S 2 S 3
A B C D a
b
- + S 3 S 2 S 1
E 2
E 1
1、请根据右图的实物图，在左侧边框内画出相应的电路图
2、根据实物图，画出相应的电路图．
3.按照实物图做出电路图
4、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路
5.根据下图电路图，连接实物图。
6. 按照右上图(a)所示的电路图将图(b)中的实物图连接起来。
7、如图7所示，按电路图用笔画线作导线，将元件连接起来.
L 1 L 2 S 1
S 2
8、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L；(2)共用一个电池组。
初中物理电学电路图大全(打印)
初中物理电学电路图大全(打印)一、基本电路图1. 串联电路：将电路元件依次连接，电流依次通过每个元件。
例如，将两个电阻依次连接，电流依次通过这两个电阻。
2. 并联电路：将电路元件并列连接，电流分别通过每个元件。
例如，将两个电阻并列连接，电流分别通过这两个电阻。
3. 串联与并联混合电路：将电路元件既有串联又有并联的连接方式。
例如，将两个电阻串联，再将这个串联电路与另一个电阻并联。
4. 开关电路：在电路中加入开关，可以控制电路的通断。
例如，在串联电路中加入一个开关，当开关闭合时，电路导通；当开关断开时，电路断开。
5. 短路电路：电路中某处电阻很小，导致电流过大。
例如，将两个电阻并联，其中一个电阻的阻值非常小，导致电流大部分通过这个电阻。
6. 断路电路：电路中某处断开，导致电流无法通过。
例如，将两个电阻串联，其中一个电阻被剪断，导致电流无法通过。
7. 电池电路：将电池与电路连接，提供电能。
例如，将一个电池与一个电阻串联，电池提供电能，电阻消耗电能。
8. 电压表电路：将电压表连接到电路中，测量电路两端的电压。
例如，将一个电压表并联到两个电阻之间，测量这两个电阻之间的电压。
9. 电流表电路：将电流表连接到电路中，测量电路中的电流。
例如，将一个电流表串联到电路中，测量电路中的电流。
10. 电功率电路：将电路元件与功率表连接，测量电路的功率。
例如，将一个电阻与功率表串联，测量电阻消耗的功率。
二、特殊电路图1. 限流电路：在电路中加入限流电阻，限制电路中的电流大小。
例如，在电池电路中加入一个限流电阻，限制电路中的电流不超过某个值。
2. 分压电路：将电路元件与电压表连接，测量电路中某点的电压。
例如，将一个电阻与电压表串联，测量电阻两端的电压。
3. 恒流源电路：使用恒流源提供稳定的电流。
例如，将一个恒流源与一个电阻串联，恒流源提供稳定的电流，电阻消耗电能。
4. 恒压源电路：使用恒压源提供稳定的电压。
例如，将一个恒压源与一个电阻并联，恒压源提供稳定的电压，电阻消耗电能。

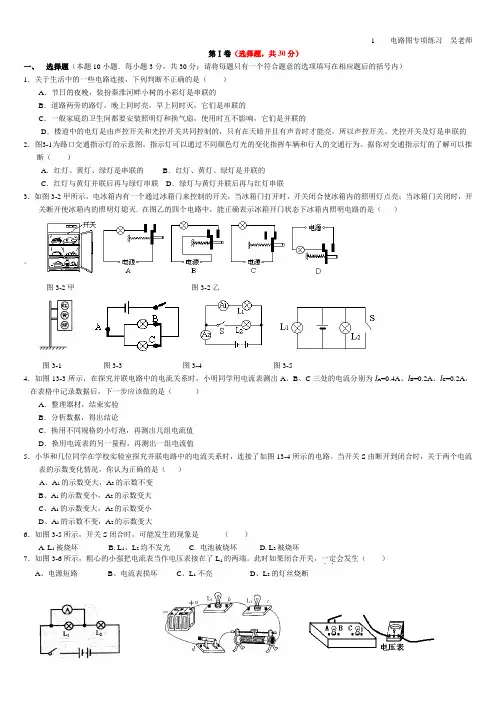

初三物理电路图专题及答案
第Ⅰ卷（选择题，共30分）一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内）1．关于生活中的一些电路连接，下列判断不正确的是（）A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。
指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）。
图3-2甲图3-2乙图3-1 图3-3 图3-4 图3-54．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。
当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变B、A1的示数变小，A2的示数变大C、A1的示数变大，A2的示数变小D、A1的示数不变，A2的示数变大6．如图3-5所示，开关S闭合时，可能发生的现象是（）A. L1被烧坏B. L1、L2均不发光C. 电池被烧坏D. L2被烧坏7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。

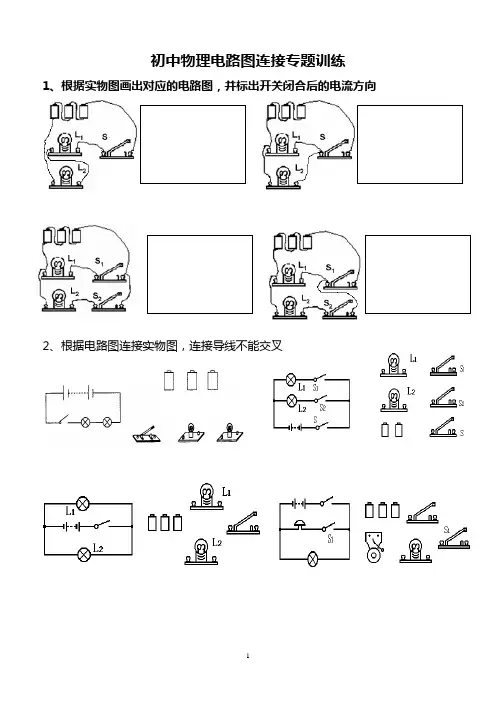

九年级物理电路图连接专题训练
初中物理电路图连接专题训练1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ 你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式：4.根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。
并在右边画出它的电路图。
5.某传达室需要在前后门都装上开关。
前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
红灯绿灯前门后门S 1S 2S 3第14题6．请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。
VL 1L27、根据下面的实物连接图，在右面的框中画出对应的电路图。
8、如图3所示的电路中，开关S闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是（）A．L1和L2串联在电路中B．L1和L2并联在电路中C．甲、乙都是电压表D．甲是电压表，乙是电流表9、在如图所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连入的元件是 ( )A．甲是电流表，乙是电池组 B．甲是电池组，乙是电流表C．甲是电压表，乙是电池组 D．甲是电压表，乙是电流表10、在图2-6的家庭电路中A、B两处装上最合适的元件（用符号表示）.11、请按用电常识及安全用电原则把图中电灯和三脚插座接入电路中.第1题第2题12、请在图中用导线连接一个三孔插座和一盏带开关的电灯的照明电路．13、请同学们将图连成符合安全用电原则的照明电路。
火线零线地线第3题第4题14、科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将图1中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．15、在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．第5题第7题16、如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
初中物理画电路图专题训练(无电表)
电路图画法专题练习一、根据电路图连接实物图连接实物图注意：①分清用电器的连接方式②明确元件是在干路上还是支路上—③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．．④导线要画在接线柱上，导线绝不能交叉．．．．,<二、根据实物图，画出相应的电路图%<，三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。
进行电路设计时，重点考虑两个问题：一是用电器的连接方式．．．．，根据用电器是否实现独立工作．．．．．．．．来确定是串联还是并联；二是看开关的控制作用，确定开关的位置．．．．．。
开关可和用电器串联，也可和用电器并联。
与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。
~1、图1中灯泡L1和L2串联，开关控制两灯的通、断。
在虚框内画出电路图、并连接实物图2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。
在虚框内画出电路图、并连接实物图。
3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。
在虚框内画出电路图并连接实物图。
|4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
虚框内画出电路图连接实物图。
5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
虚框内画出电路图连接实物图。
6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
并画出电路图。
|,7、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
画出电路图、并连接实物图。
,8、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。
并画出电路图）9、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。
":四、电路设计3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．。
初中电路图专题复习试题-练习
初中电路图专题复习-练习一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光L 2 L 1L 2 L 1 L 2 L 1 L 2 L 1 A DC B L 2 L 1S 1 S 3 S 2C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光8、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )A 、家用电器不能工作B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
九年级物理电路连接作图专题
九年级物理电路连接作图专题一、解答题（共24小题，满分0分）1．根据如图所示实物连线图画出电路图．2．根据如图所示实物连线图画出电路图．3．根据如图所示实物连线图画出电路图．4．根据实物图画出电路图．5．根据图1的电路图，连接图2的实物图（要求对应，导线不交叉）6．根据要求设计电路，在空白处画出电路图给你下列元件：干电池、小灯泡两只L1和L2、开关两个S1和S2、导线若干要求：只闭合S1时，只有灯L1发光；只闭合S2时，两灯都不发光；S1、S2都闭合时，两灯都发光．7．将如图所示的实物图连接成电路并在下面方框里画出相应的电路图，要求两盏灯并联，开关同时控制灯L1、L2．8．用线条代替导线，将图中的电器元件连成电路并画出相应的电路图．要求：开关K1只控制电灯L1，开关K2只控制L2．9．如图，用所给器材组成一个并联电路，要求：S1控制L1，S2控制L2，S控制L1和L2，请在实物图上连接电路并画出相应的电路图．10．如图所示为一风力报警器原理图，虚线框内是竖直放置的开关S，上端的风力探头通过中心滑杆可带动下端的金属片上下移动（摩擦不计），AA′、BB′是电路中的两组触点．当所测水平风速增大到一定程度后，报警灯亮．图中报警灯是_________（选填L1或L2）11．（2013•江西）如图所示，某公园有两个游览点（用亭子表示），其游览的入口和出口都已确定．请按以下要求设计游览路线（1）游客由入口到出口，先后经过两个游览点，请在图1甲中用笔画线画出游览路线；（2）游客由入口到出口，每次只经过其中任意一个游览点，请在图1乙中用笔画出游览路线．由此联系到我们所学的电路知识，现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？【设计实验与进行实验】请在图2所示的虚框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号．【评估】（1）正确连接后闭合开关，灯泡不亮．请在表格中填写简单的检修方法．故障现象可能原因检修方法灯泡不亮示例：灯泡的灯丝断了换灯泡电路中的导线断了电池没电了（2）如图3所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其它器材．请设计一个简单的方法，判断它们是串联还是并联．12．教室里一个开关可以同时控制两盏灯，将图连成符合教室里电路实际情况的电路图．13．小刚同学在实验室做连接并联电路的实验时，把两个灯泡和开关如上图所示连接．（1）小刚同学这样连接的错误是_________；（2）这样连接可能的危害是_________；（3）请你在图中只改动一根线（先在不需要的导线上打“×”再进行改正），使两灯并联．14．如图，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆OBA所受动力的力臂L1和阻力F2的示意图．15．小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），该指示灯就会发光．用笔画线把图中的模拟电路图连接好并且符合上述要求．16．如图电路所示，请在图中相关接线柱间添加一根导线，使这三盏灯成为并联方式，且开关同时控制三盏灯．17．画出下图中各种杠杆的动力臂和阻力臂．18．l2是F2的力臂，画出F1的力臂和力F2．19．要使杠杆在图示位置能静止，请在A点施加一力，并且要求此力的力臂最长20．工人用硬棒撬石头，如图所示，画出支点、动力、阻力、动力臂、阻力臂．（有两种情况）21．画出渔民扳渔网的杠杆示意图，画出支点（用O点标出）、动力臂及阻力臂．22．要利用如图所示的滑轮组吊起重500N的重物，若绳子能承受的最大拉力为200N，则应怎样绕制滑轮组？（滑轮重和摩擦不计）23．如图所示，要求拔钉子时用的力最小，画出此动力的作用点及方向．24．如图所示是推小车的简图，画出人的手所用最小力F的作用点和方向．2013-2014学年江苏省无锡市九年级（上）物理同步练习卷（作图专题）参考答案与试题解析一、解答题（共24小题，满分0分）1．根据如图所示实物连线图画出电路图．考点：根据实物图画电路图．专题：电流和电路．分析：运用电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．解答：解：从实物图可以看出，两个灯泡并联，开关S控制整个电路，S1控制L1的支路，电路图如图所示：点评：本题考查根据实物图画电路图，关键是明白电路中各个用电器的连接方式，根据电路图画实物图是整个初中物理的难点，也是重点．2．根据如图所示实物连线图画出电路图．考点：根据实物图画电路图．专题：电流和电路．分析：运用电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．解答：解：从实物图可以看出，两个灯泡并联，开关S1控制L1的支路，开关S2控制L2的支路，电路图如图所示：点评：画好电路图是学好电学的基础，尽量画成方形，并联时标出分合点，使人能看出其连接方式．3．根据如图所示实物连线图画出电路图．考点：根据实物图画电路图．专题：电流和电路．分析：实物图可知，两灯泡并联，开关S1控制L2，S2控制整个电路，根据实物图完成电路图即可．解答：解：电流从正极出发分支，一支经灯泡L1，另一支经开关S1，灯泡L2，然后两支汇合到S2，回到电源负极．如图所示：点评：本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．4．根据实物图画出电路图．考点：根据实物图画电路图．专题：电流和电路．分析：根据实物图可知，从正极开始分支，一支经灯泡L2回到负极，另一支经开关K、灯泡L1回到负极；所以两灯泡并联，开关K控制灯泡L1．解答：解：从正极开始分支，一支经灯泡L2，另一支经开关K和灯泡L1，两支电流汇合后回到负极，如图所示：点评：本题考查根据实物图画电路图，关键是会判断两灯泡的连接等式和开关的位置．5．根据图1的电路图，连接图2的实物图（要求对应，导线不交叉）考点：实物的电路连接．专题：电流和电路．分析：分析电路图，明确各电路元件的连接方式，然后根据电路图连接实物电路图．解答：解：由电路图可知，两灯泡并联，开关S1控制干路，开关S2与灯L2串联，控制灯L2；从电源正极出发，先把开关S1、开关S2、灯L2串联起来，回到电源负极，然后把灯L1并联在开关S2与灯L2的串联电路两端，如图所示：点评：本题考查了实物电路图的连接，连接电路图时，要先连接干路，再连接支路．6．根据要求设计电路，在空白处画出电路图给你下列元件：干电池、小灯泡两只L1和L2、开关两个S1和S2、导线若干要求：只闭合S1时，只有灯L1发光；只闭合S2时，两灯都不发光；S1、S2都闭合时，两灯都发光．考点：串、并联电路的设计．专题：作图题；设计与制作题；电流和电路．分析：只闭合S1时只有灯L1发光、只闭合S2时两灯都不发光说明两灯泡独立工作、互不影响即为并联，且开关S1位于干路控制整个电路，开关S2与灯L2串联控制该支路．解答：解：两灯泡并联，开关S1位于干路，开关S2与灯L2串联，如下图所示：点评：本题考查了根据题意设计电路图，关键是根据题意得出两灯泡的串并联和开关作用确定位置．7．将如图所示的实物图连接成电路并在下面方框里画出相应的电路图，要求两盏灯并联，开关同时控制灯L1、L2．考点：实物的电路连接；根据实物图画电路图．专题：图像综合题．分析：根据要求灯L1和L2并联，开关同时控制两灯泡说明开关控制干路，从正极开始，根据先串后并的原则依次连接．再根据实物图对应画出电路图．解答：解：（1）先串联干电池，然后从正极开始，经过开关后分支，一支经灯泡L1回到负极，另一支经灯泡L2后直接回到负极，实物图如下图所示：（2）先画出灯泡L1和灯泡L2并联的电路，再画出电源、开关串联即可，电路图如下图所示：点评：本题主要考查了电路图的设计与实物电路的连接，在设计电路图时注意串联电路和并联电路的概念．在按照电路图连接实物电路时，可以从电源的一个极出发，注意各元件的连接次序也要与电路图相同．8．用线条代替导线，将图中的电器元件连成电路并画出相应的电路图．要求：开关K1只控制电灯L1，开关K2只控制L2．考点：实物的电路连接；根据实物图画电路图．专题：图像综合题．分析：开关K1只控制电灯L1，开关K2只控制电灯L2，说明两灯泡并联且开关K1与电灯L1串联、开关K2与电灯L2串联，据此连接实物图和画出电路图．解答：解：根据题意可知，两灯泡并联，开关K1与电灯L1串联、开关K2与电灯L2串联，实物图的连接和电路图如下图所示：点评：本题考查了实物图的连接和电路图的画法，关键是根据题意得出两灯泡的连接方式为并联．9．如图，用所给器材组成一个并联电路，要求：S1控制L1，S2控制L2，S控制L1和L2，请在实物图上连接电路并画出相应的电路图．考点：实物的电路连接；根据实物图画电路图．专题：电流和电路．分析：根据题意可知，L1、L2并联，S为总开关应位于干路上，开关S1控制L1说明开关S1与L1串联，开关S2控制L2说明开关S2与L2串联，据此连接实物，并画出电路图．解答：解：从正极开始连接，经开关S开始分支，一支经开关L1、S1，另一支经S2、L2的电流汇合回到负极；并根据实物图画出电路图，如下图所示：点评：本题考查根据题意连接实物图和根据实物图画出电路图，关键是明白各个用电器的连接情况以及开关的控制情况，连接实物图是初中物理的难点也是重点．10．如图所示为一风力报警器原理图，虚线框内是竖直放置的开关S，上端的风力探头通过中心滑杆可带动下端的金属片上下移动（摩擦不计），AA′、BB′是电路中的两组触点．当所测水平风速增大到一定程度后，报警灯亮．图中报警灯是L1（选填L1或L2）考点：电路的三种状态．专题：电流和电路．分析：先分析两灯泡的连接方式，然后判断金属片分别在AA′或BB′处时，用电器的工作情况；再比较风力探头上方和下方空气流速的关系，然后根据空气的速度越大，压强越小的思路分析风力探头受到力的方向，并根据风力探头运动的方向确定金属片接通的线路．解答：解：从图中可以看出，两个灯泡并联连接，当金属片与AA′接触时，灯L1工作；当金属片与BB′接触时，灯L2工作；当有水平风速时，风力探头的上方的流速将大于风力探头下方的流速，风力探头将受到一个向上的作用力，因此当空气流速增大到一定程度时，风力探头将向上运动，当上升到与AA′接触时，灯L1工作，并报警．故答案为：L1．点评：本题的关键是知道流体压强与流速的关系；会根据动触点的运动情况分析电路的工作状态．11．（2013•江西）如图所示，某公园有两个游览点（用亭子表示），其游览的入口和出口都已确定．请按以下要求设计游览路线（1）游客由入口到出口，先后经过两个游览点，请在图1甲中用笔画线画出游览路线；（2）游客由入口到出口，每次只经过其中任意一个游览点，请在图1乙中用笔画出游览路线．由此联系到我们所学的电路知识，现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？【设计实验与进行实验】请在图2所示的虚框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号．【评估】（1）正确连接后闭合开关，灯泡不亮．请在表格中填写简单的检修方法．故障现象可能原因检修方法灯泡不亮示例：灯泡的灯丝断了换灯泡电路中的导线断了电池没电了（2）如图3所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其它器材．请设计一个简单的方法，判断它们是串联还是并联．考点：电路的组成．分析：（1）让游客从入口进入分别经过两个游览点，再到出口；（2）游客由入口到出口，每次只经过其中任意一个游览点；根据（1）（2）中的情景，让电流依次经过两个灯泡或让电流分别经过两个灯泡；①根据具体情况选择具体方案；②根据并联和串联的特点分析判断．并联时各个用电器是独立工作、互不影响，而串联时用电器是相互影响，不能独立工作．解答：解：（1）让游客从入口进入分别经过两个游览点，再到出口；如下图所示：（2）游客由入口到出口，每次只经过其中任意一个游览点；如图所示：让电流依次经过两个灯泡或让电流分别经过两个灯泡；如图所示：①电路中的导线断了，换导线即可；电池没电了，换电池；②拧下其中的一个灯泡，闭合开关，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．故答案为：①换导线；换电池；②拧下其中的一个灯泡，闭合开关，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．点评：本题考查电路的基本连接，解决本题关键是利用并联和串联的特点来判断电路的连接形式．12．教室里一个开关可以同时控制两盏灯，将图连成符合教室里电路实际情况的电路图．考点：串、并联电路的设计．专题：电流和电路．分析：一般情况下，电灯的正常电压为220V，一个开关可以同时控制两盏灯，要使电灯正常发光，两个电灯应该是并联，开关在干路上．解答：解：由分析知：教室中电灯的连接方式为并联，而开关同时控制两盏灯，说明开关位于干路中，答图如下：点评：本题考查了家庭电路中的电灯的连接．当两个电灯串联或并联时，都可由一个开关控制，但在串联时电灯发光是较暗，是不正常的．13．小刚同学在实验室做连接并联电路的实验时，把两个灯泡和开关如上图所示连接．（1）小刚同学这样连接的错误是发生了短路；（2）这样连接可能的危害是烧坏电源；（3）请你在图中只改动一根线（先在不需要的导线上打“×”再进行改正），使两灯并联．考点：串、并联电路的设计；电路的三种状态．专题：作图题；简答题；错解分析题．分析：（1）（2）由图可以看出，电流从电压正极出发，经过两个灯泡的右接线柱、开关后，直接回到电源负极，这样不经过用电器，而直接用导线将电源两极接在一起会造成电源短路，会烧坏电源．（3）由图可以看出，两灯已是并联，而造成电源短路的是上面灯泡与电源的连线错误，或者下面的灯泡与开关的连线有误，上面两种情况中，任改一种即可使两灯并联．解答：解：（1）闭合开关后，电流的流向为：电源正极→上面灯泡的右接线柱→下面灯泡的右接线柱→开关→电源负极；此过程中，电流没有经过任何用电器，而直接从电源正极回到负极，所以会发生短路．故答案为：发生了短路．（2）电路发生短路时，电路中的电流会非常大，严重的会使电源烧坏．故答案为：烧坏电源．（3）改法有两种：①将上面灯泡中，右接线柱上与电源正极相连的导线改接到灯泡的左接线柱上；②将下面灯泡中，右接线柱与开关相连的导线改接到灯泡的左接线柱上；如图：点评：本题考查了电路的故障的判断和短路的危害：电路发生短路时会烧坏电源．14．如图，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆OBA所受动力的力臂L1和阻力F2的示意图．考点：力臂的画法；力的示意图．专题：作图题；压轴题．分析：阻力F2的作用点在点A，方向向下，动力的力臂L1为支点O到动力的作用线的距离．解答：解：点评：本题考查了力的示意图和力臂的画法．作力臂关键是要画出支点到力的作用线的垂线段．15．小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），该指示灯就会发光．用笔画线把图中的模拟电路图连接好并且符合上述要求．考点：串、并联电路的设计．专题：作图题；设计与制作题；电流和电路．分析：由题意可知，四个同时闭合时灯泡不亮，否则灯泡发光，说明四个开关不能独立工作、相互影响即为串联，且串联的四个开关和灯泡并联；四个开关都闭合时，为了避免电源短路，应把保护电路的定值电阻串联在干路中．解答：解：四个开关串联，然后与灯泡并联，再与定值电阻和电源组成电路，如下图所示：点评：本题考查了串并联电路的设计，关键是能根据题目所给的信息设计出合理的电路图，这是本题的重点也是难点，最容易出错的地方是任意一个开关断开时灯泡都发光，和我们平时接触到的开关闭合，灯泡发光正好相反．16．如图电路所示，请在图中相关接线柱间添加一根导线，使这三盏灯成为并联方式，且开关同时控制三盏灯．考点：实物的电路连接．专题：电流和电路．分析：原图是开关闭合后只有一个灯泡工作；其余灯泡被短路；加上一条线后，开关控制干路，三盏灯并联．解答：解：从正极开始连接，经过开关后分支，一支经L1回到负极；一支经L2回到负极；另一支经L3回到负极；如图所示：点评：会设计串并联电路，根据电流流向判断需要添加导线的位置．17．画出下图中各种杠杆的动力臂和阻力臂．考点：力臂的画法．专题：作图题．分析：根据力臂的概念作图．力臂是支点到力的作用线的距离．解答：解：点评：本题考查了力臂的作法．关键是要作出支点到力的作用线的垂线段．18．l2是F2的力臂，画出F1的力臂和力F2．考点：力臂的画法．专题：简单机械．分析：力臂是支点到力的作用线的距离，作图时要把握住力和力臂的垂直关系．解答：解：（1）做力F1的延长线，过支点O做力F1作用线的垂线段l1，则线段l1为力F1的力臂；（2）过力臂L2的右端，作垂直于L2的直线，与杠杆OA的交点为力F2的作用点，方向斜向左上方，如图所示：点评：本题考查了力和力臂的作法．当杠杆平衡时，动力和阻力对杠杆的影响是：使杠杆的运动趋势是相反的．19．要使杠杆在图示位置能静止，请在A点施加一力，并且要求此力的力臂最长考点：杠杆的平衡条件；杠杆中最小力的问题．专题：作图题．分析：连接支点和动力作用点，过动力作用点做该连线的垂线，沿此方向用力动力臂最长、最省力．解答：解：如图，连接OA，过A做OA的垂线，沿此方向用力，动力臂最长．答：动力臂最长的力如图所示．点评：当阻力和阻力臂一定时，连接支点和动力作用点，以此连线为力臂动力臂最长，使用杠杆最省力．20．工人用硬棒撬石头，如图所示，画出支点、动力、阻力、动力臂、阻力臂．（有两种情况）考点：力臂的画法．专题：作图题；简单机械．分析：杠杆的五个要素：支点：杠杆绕着转动的点．动力：使杠杆转动的力．动力臂：从支点到动力作用线的距离．阻力：阻碍杠杆转动的力．阻力臂：从支点到阻力作用线的距离．解答：解：第一种情况：如图一所示：B为支点，过A点作竖直向下的力即为动力F1，从支点B向F1的作用线作垂线，是动力臂L1；阻力的作用点为杠杆与石头的接触点，方向竖直向下，从支点B向F2的作用线做垂线，是阻力臂L2．第二种情况：如图二所示：C为支点，连接CA，CA即为动力臂F1，过A点作垂直于杠杆的力即为动力F1，方向是上方偏左；阻力的作用点为杠杆与石头的接触点，方向竖直向下，从支点C向F2的作用线做垂线，是阻力臂L2．如下图所示．点评：画力臂的方法：首先确定支点、动力、阻力．然后用虚线画出动力和阻力的作用线，再做出支点力的作用线的距离，最后标出动力臂和阻力臂．21．画出渔民扳渔网的杠杆示意图，画出支点（用O点标出）、动力臂及阻力臂．考点：力臂的画法．专题：简单机械．分析：（1）支点是杠杆绕着转动的固定点．动力和阻力都是外界作用在杠杆上的力，都是杠杆受到的力．力臂是支点到力的作用线的垂直距离．（2）画力臂的方法：首先确定支点；然后找到动力和阻力，并用虚线延长动力和阻力的作用线；然后由支点向力的作用线引垂线，支点到垂足的距离就是力臂．解答：解：如图，O是支点，动力F作用B点，阻力G作用在A点；从支点向动力的作用线作垂线，作出动力臂为L1；从支点向阻力的作用线作垂线，作出阻力臂为L2；点评：掌握杠杆的五个要素：支点、动力、阻力、动力臂、阻力臂．根据动力和阻力画出动力臂和阻力臂；注意力臂是一条线段，而非直线．22．要利用如图所示的滑轮组吊起重500N的重物，若绳子能承受的最大拉力为200N，则应怎样绕制滑轮组？（滑轮重和摩擦不计）考点：滑轮组的设计与组装．专题：简单机械．分析：动滑轮被几根绳子承担，拉力就是物体和动滑轮总重的几分之一，此题最多可由3段绳子承担动滑轮的重．解答：解：n===2.5，所以滑轮组应由3段绳子承担物重，从动滑轮绕起，如图所示：点评：此题考查了滑轮组的组装和绕线，根据滑轮组的省力特点判断承担物重的绳子段数是解决此题的关键．23．如图所示，要求拔钉子时用的力最小，画出此动力的作用点及方向．考点：力臂的画法；杠杆中最小力的问题．专题：作图题；简单机械．分析：由杠杆的平衡条件F1L1=F2L2可知，当动力臂最大时，动力最小，即最省力．连接支点和力的作用点A即是最大动力臂，当作用力与之垂直时，作用力最小．解答：解：力臂越长越省力，最长的力臂即支点与作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图所示：点评：画杠杆最小的力是常见的题型，关键是找到最大的动力臂，一般来说，支点与动力作用点的连线就是最大的动力臂．24．如图所示是推小车的简图，画出人的手所用最小力F的作用点和方向．考点：力的示意图．专题：作图题；运动和力．分析：使用杠杆时，若阻力和阻力臂一定时，动力臂越长，越省力；因此解答此题，只需找出使动力臂最大的动力作用点，然后作动力臂的垂线即可．解答：解：使杠杆静止时所用最小力的作用点和方向如图所示．点评：在处理杠杆最小力的问题时，可按以下步骤进行：①确定支点和动力作用点；②过动力作用点做出与动力臂垂直的直线；此题中，易出现的错误是以A为动力作用点，但实际上这样得到的动力臂不是最长的，因此解题时一定不要被惯性思维所误导．。
初三物理电路图专题及答案
第Ⅰ卷（选择题，共30分）一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内）1．关于生活中的一些电路连接，下列判断不正确的是（）A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。
指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解可以推断（）;A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）。
-图3-2甲图3-2乙图3-1 图3-3 图3-4 图3-54．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=、I B=、I C=，在表格中记录数据后，下一步应该做的是（）~A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。
当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变B、A1的示数变小，A2的示数变大C、A1的示数变大，A2的示数变小…D、A1的示数不变，A2的示数变大6．如图3-5所示，开关S闭合时，可能发生的现象是（）A. L1被烧坏B. L1、L2均不发光C. 电池被烧坏D. L2被烧坏7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。
(完整版)初中物理电路和电路图练习题集
初中物理电路、电路图训练题姓名：1、 .将下左图中两个灯泡串连起来，将下右图中的两个灯泡并联起来。
2.、依据电路图连结将右侧实物图连成对应电路。
3、将下左图中的电路元件按电路图连结成对应实物图( 要求导线不交错) 。
4、依据图 1，将图 2 元件连成对应电路。
5、依据下左实物图在虚框内画出对应电路图。
L 2S2L 1S16、请依据下右的实物图，在左边虚框内画出对应的电路图。
7、依据下右的实物图，在左边虚框内画出对应的电路图。
8、请按要求设计电路图（电路图画在左边虚框内），并按你设计的电路，用笔划线取代导线，将图20 中的电器元件连成电路。
要求：(1) 开关 K1只控制电灯L1，开关 K2只控制电灯 L2；(2) 共用一个电池组。
9、依据题目中的要求，先在虚线框内画出电路图，再依据你设计的电路，用线条取代导线，将两节干电池、两个同样规格的电灯泡，一只开关（如图21 所示）连成电路。
要求：使开关同时控制两盏灯。
10、把图 1 中各电路元件接成串连电路；把图 2 中各电路元件接成并联电路（电键接在干路上）：把图3中各电路元件接成串连电路。
11、如图 4 所示电路中，当开关断开或闭合时，电路构造将发生什么 3 变化？灯的亮灭状况怎样？试依据以下条件画出相应的等效电路图。
S2S⑴只闭合开关 S ，其他开关断开；⑵只闭合开关 S ，其他开关断32L 3开；S 1⑶同时闭合 S 1 和 S 3，其他开关断开；⑷同时闭合 S 1 和 S 2，其他开关L 2图 4断开；L 112、如图右所示的电路中， ⑴当只闭合开关 S 1 时，哪些灯发光？L 3其等效电路怎样？⑵当开关S 和 S 同时闭合时， 哪些灯发光？S 112其等效电路怎样？L 1L 22S13、请你在上面方框中设计一个楼梯灯的电路图。
下边四个图中由一个开关能够控制 3 个灯泡，试画出全部可能的连结方式。
14、图 1、图 2 中灯泡 L和 L 并联， S 是总开关， S 只控制灯泡L ， S 只控制灯泡 L 。
初中物理电路图连接专题训练
初中物理电路图连接专题训练1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ 你能试着把这个错误电路改正过来吗？试在方框中画出改正后的电路图，并指出这个电路的连接方式：4.根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。
并在右边画出它的电路图。
S 1S 2S 3第14题A BC Dab5.某传达室需要在前后门都装上开关。
前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
B组1、请根据右图的实物图，在左侧边框内画出相应的电路图2、根据实物图，画出相应的电路图．3.按照实物图做出电路图红灯绿灯前门后门-+S 3S 2 S 1E 2E 14、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。
5.根据下图电路图，连接实物图。
6.按照右上图(a)所示的电路图将图(b)中的实物 连接起来。
7、如图7所示，按电路图用笔画线作导线，将元件连接起来.L 1L 2 S 1S 28、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路和电路图专题训练
一．连线题：按以下电路用画线代替导线将实物连接起来，注意连线不要交叉，同时对于有电压表或电流的电路，注意其正负接线柱的选择及量程的选择
.
二、画电路图。
请根据下列实物连接情况，画出正确的电路图。
（图5）
三、根据要求或现象，完成连接或画出电路图
1.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.
2.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图.
3.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.
4.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的
前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响
红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.
4.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响.并将图13的实物元件连成电路.
5.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.
6.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).
7.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只相
和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和
同的灯光L
L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C
时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.
8.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A、B、C是三
个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M、N与
A、B或
B、C相连时只有一盏灯亮,当M、N、与A、C相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式.
9.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)
10.某控制电路的一个封闭部件上,有三个接线柱A、B、C和电灯、电铃各一只(如图17所示).用导线连接A、C灯不亮,铃响;连接A、B时灯不亮,铃不响;连接B、C时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.
11.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.
(1)只闭合开关S1,L1、L2两灯都亮;
(2)只闭合开关S2,L1、L2两灯都不亮;
(3)开关S1、S2都闭合,L1灯不亮,L2灯亮.
12.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两只(S1、S2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两档风的电吹风电路.要求:只闭合S1时吹冷风,只闭合S2时既无风又不发热,同时闭合S1、S2时吹热风.请你用笔画线作导线按要求将图中的元件连接起来(连线不要交叉).
13.如图21甲所示,自制的转换开关M上的A、B、C、D是四个按在木板上的图钉,其中B和C上各套一个曲别针,曲别针与图钉帽紧密接触但能转动.请按图21乙所示电路图,以笔画线代替导线将图21甲中的器材连接起来．(连线不要交叉)
电路黑箱练习题参考答案。
