简析500kV变电站所用变压器的优化设计
论高压变电站500kV主接线方案优化
论高压变电站500kV主接线方案优化摘要：现代生活、生产如何能进行，这里就是对能源的有效运用，即水力、电力、新能源的运用，是支撑现代社会发展的前提。
在社会发展进程中，生活方式已经从以前的自给自足、以物换物转变成现在数字信息化经济的供需互动，可以说以前的生产生活是建立满足自身基本生存需要，而现今的社会交流互动中，在物质方面能保证基本诉求的同时，人们更注重自身对精神领域的丰富和满足；建立在这样的需求下，行业生产出符合对应人员的生活产品。
随着相关生活、生产和工作对能源的需求逐渐增加，使得相关技术人员对能源分配的方法进行建设；即高压变电站的定点、定向修建，以此来保证人们在对能源的需求。
关键词：能源；社会发展；增加；分配引言：变电站的设备主要以升压变电站，主网变电站，二次变电站，配电站。
通过相应的组装，使其电力系统在输电和配电的过程中能做到切断、接通、改变或者调整电压的中转站；可以说高压变电站的修建和使用视为满足在一定区间范围里的居民生活、工作需要，它的快速发展是基于社会进程需要，带随着对电力系统的进一步需求提升。
目前，我国已经在高压变电站主接线的设计方面有了一定的实践经验，在相关电气主接线的过程中，也出现了如何能保证电气主接线连接的同时，对整个区域电网的安全运行有相应的措施方案，如何选择适合对应地域的在主接线的方案优化也是高压变电站在建设发展过程中的重要课题。
一、高压变电站500kV主接线的特点500kv变电站的建设是为解决我国经济持续高速发展时，电力电网之间的能源供求之间矛盾的手段。
高压电网的输送容量大、供电范围广、发生事故的影响较大；从保障有效片区的电力输出，其也是保证大容量电力合理分配和受端电力安全、可靠交换的重要载体。
为提高高压电网的的可靠性和安全性，开展对高压输变电技术的研究，对其电网系统运行、机电保护控制、电气设备选择、配电装置布置方式的拟定和设计中，也要根据《高压变电站设计规范》规定，对500KV 变电站的电气主接线，针对变电站在电力系统的层次和辐射面积，综合考虑变电站的规划容量、配电负荷、连接原件数、配电装置特点等因素，在满足供电、运行灵活、检修方便、投资合理、节省占地为原则，通过技术经济相互比较后对相关方案进行优化。
浅谈变电站500kV变压器保护配置与运行分析

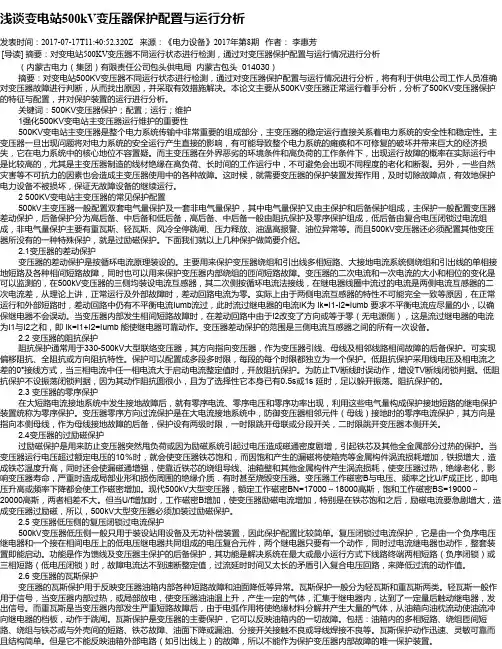

浅谈变电站500kV变压器保护配置与运行分析发表时间：2017-07-17T11:40:52.320Z 来源：《电力设备》2017年第8期作者：李惠芳[导读] 摘要：对变电站500KV变压器不同运行状态进行检测，通过对变压器保护配置与运行情况进行分析（内蒙古电力（集团）有限责任公司包头供电局内蒙古包头 014030）摘要：对变电站500KV变压器不同运行状态进行检测，通过对变压器保护配置与运行情况进行分析，将有利于供电公司工作人员准确对变压器故障进行判断，从而找出原因，并采取有效措施解决。
本论文主要从500KV变压器正常运行着手分析，分析了500KV变压器保护的特征与配置，并对保护装置的运行进行分析。
关键词：500KV变压器保护；配置；运行；维护1强化500KV变电站主变压器运行维护的重要性500KV变电站主变压器是整个电力系统传输中非常重要的组成部分，主变压器的稳定运行直接关系着电力系统的安全性和稳定性。
主变压器一旦出现问题将对电力系统的安全运行产生直接的影响，有可能导致整个电力系统的瘫痪和不可修复的破坏并带来巨大的经济损失，它在电力系统中的核心地位不容置疑。
而主变压器在外界恶劣的环境条件和高负荷的工作条件下，出现运行故障的概率在实际运行中是比较高的，尤其是主变压器制造的线材绝缘在高负荷、长时间的工作运行中，不可避免会出现不同程度的老化和断裂。
另外，一些自然灾害等不可抗力的因素也会造成主变压器使用中的各种故障。
这时候，就需要变压器的保护装置发挥作用，及时切除故障点，有效地保护电力设备不被损坏，保证无故障设备的继续运行。
2 500KV变电站主变压器的常见保护配置500kV主变压器一般配置双套电气量保护及一套非电气量保护，其中电气量保护又由主保护和后备保护组成，主保护一般配置变压器差动保护，后备保护分为高后备、中后备和低后备，高后备、中后备一般由阻抗保护及零序保护组成，低后备由复合电压闭锁过电流组成，非电气量保护主要有重瓦斯、轻瓦斯、风冷全停跳闸、压力释放、油温高报警、油位异常等。
500kV变电站主变压器运行维护要点分析
500kV变电站主变压器运行维护要点分析随着经济的迅速发展以及科学技术水平的不断提高，我国的电力网络建设取得了很大程度上的进步，为我国国民经济的发展以及人民生活水平的提高做出重要贡献。
在这一背景之下，500kV变电站规模与数量建设逐渐增多，我国的500kV 变电站主变压器选型差异大。
如何提高主变压器的运行维护质量成为业内人士十分关注的问题。
本文就针对500kV变电站主变压器运行维护要点进行研究与分析。
1.500kV变电站主变压器的特点不同于200kV变电站，500kV变电站往往设置在较为偏僻的地区，随着相关保护技术的发展与管理水平的提升，目前状况下可以实现部分操作的远程控制。
对于500kV变电站主变压器而言，其特点主要表现在两个方面，分别是工作电压高与通过容量大。
主变压器在变电站系统之中有着十分重要的地位，其运行的稳定性与可靠性将会对整个变电站系统造成最为直接的影响。
因此如果主变压器发生故障，就会影响到500kV变电站运行的安全性与经济效益。
除此之外，500kV变压器的组成结构具有一定复杂性，对其的安装、拆卸以及维护往往需要消耗较长的时间。
基于上述的考虑，500kV变电站的变电保护应当保证其可靠性、灵活性。
2.500kV变电站主变压器的配置与原理就目前状况而言，500kV变电站主变压器的配置主要采取双重配置保护的方式，主保护为纵联差动保护，当主变压器发生一定程度的故障时，差动保护会对电源进行迅速切断操作，并在此基础之上对区域内的最大故障电流进行有效的监测，从而达到保护变压器的目的。
为了对主变压器的灵敏度进行提升，需要对比率制动系统进行设置。
这样一来，当发生故障时，短路电流相对较大，动作电流也随之增大，通过对制动比率进行有效的选择，可以对其灵敏度进行一定程度的提升。
对于500kV电力变压器而言，它一般采用的单相变压器组，配置相间保护作为变压器引线和相邻母线相间故障的后备保护。
然而，变压器的高压侧与中压测存在着较大的阻抗，使得距离保护的灵敏度难以达到相应的要求，因此需要在低压侧对简单的后备保护进行配置。
变电所500kV构架设计优化
500千伏滁州变电所500kV构架技术报告安徽省电力设计院陈慧勇2OO4 年 5 月500kV滁州变电所是华东安徽500kV输变电项目的一个子项，本工程500kV配电装置采用悬吊式管型母线，#1、#2主变进线采用低架横穿进串方案。
根据电气配电装置布置，结合新材料新工艺以及计算机技术，我对500kV构架进行了设计优化，以达到质量高、施工快、投资省的目的。
下面从以下几个方面作详细说明。
1 配电装置的布置1.1 配电装置的型式从我国已建的500kV电压等级的变电所来看，500kV配电装置基本上为户外软母线、硬母线（悬挂式、支撑式）配电装置，户内仅为个别。
户外配电装置型式的优缺点见表1：户外配电装置型式表1根据以上分析，本工程500kV配电装置采用悬吊式管母。
1.2 配电装置的构架结构500kV配电装置户外结构安全等级为一级，由此可见其重要性。
户外构架种类较多，差异较大，设计一般要考虑：结构方案满足电气布置要求，各种工况条件下安全可靠，构造简单，受力明确，制作、安装、运输方便，投资经济。
根据500kV变电所屋外配电装置布置型式，考虑到变电构架主要受导线拉力作用，本工程提出联合构架布置的设计方案。
其主要设计指导思想是，在主要受力方向用无挂线的联系梁或延长母线梁，将相互独立的构架连成一体，使构架之间的导线张力成为以梁为支点的内力，线路侧的导线张力由多榀构架共同承担。
这种布置方案不仅需要结合工艺的条件，而且体现了结构设计的主动性，从有利于结构性能的角度，增加部分联系梁，使构架梁、柱在受力范围和受力方向形成联合受力体系。
其特点是，在导线张力相同的情况下，能使每个构架柱及基础的最大内力大幅度降低，从而达到减少构架材料用量及占地面积，降低工程造价，提高整体构架安全性能的效果。
从实际效果看，用钢量较常规布置可以节约12.5~15吨，占整个联合构架用钢量的5%。
2 构架受力分析2.1 构架力学模型联合构架受力分析比分立式构架稍显复杂，不仅要考虑各种工况下各种荷载组合，而且每个构架柱对于不同的荷载工况，需要考虑不同的力学模型。
500kV智能变电站配电装置的优化布置
档距在跨线弧礞 的数值 ， 并对丰 订 应 的大气 过 ｝ ｌ ｉ 压、 内部过 电压 以及风偏条 件进 行校核。 列于部分棚问数值大于实际数值 的情况 ， 婴采取村 Ｊ 措施， 通
过 增 加 导线 间 隔棒 来 解 决 问题 。 对于 ５ １ ） ０ ｋ Ｖ 智 能变 电站 配 电 装 置 纵 向尺 寸 的校验， 需 要 核 算 母线 相 问 的距 离 ， 包 括 选 到 母 线 与侧 出线 的 问 隔 宽 度 ， 部 耍 仃 数 据来 确 定 。接 ‘ 来耍确定高架横穿构架标 高， 根 据 家 电 网 确 定 的 设计力案， 在采 用 增加 ｖ 串 限 制 风 偏后 ， 跳 线 与跨 线 问 的 距 离 不 符 合 要 求 ，
布 置 能 有效 控 制 电 力 生产 成 本 。 １ ． ５ ０ ０ ｋ Ｖ智 能 变 电， ） ｄ ｉ ｍ ｅ 电装 置 优 化 布 置 的 原 则 和 条 件 １ １ ５ ０ ０ ｋ Ｖ 智 能 变 电站 电装 置 优 化 布 置 的 原 则 ５ ０ ０ ｋ Ｖ 智 能 变 电 站 电 装 置 的优 化 置 需 要 遵 循 项 原 则 。 第 ， 在
对此要． ｔ ￣Ｊ ｊ ｎ 高架横 穿构架的高度Ｉ ３ １ 。
２ ． ４ 酣 电装 置 优化 置 的影 响
经过优化布置 ， ５ ０ ０ ｋ Ｖ智 能 变 电站 配 电装 置 设 备 与 导线 删 的 距 离 还 要 项尺 、 ｒ 部 符 合 电 力 安 全 生产 的 要 求 ， 不会 剥 变 电 站 的 正 常 运 干 』 ’ 造 成 影
５ ０ ０ ｋ Ｖ 智 能 叟 电站 配 也装 置 的 优 化 布 置 所 需 的条 件 包括 系 统 条 件 、 站 址条件 、 出线条什 以及 电气设祷 的型号及 主接线条件 。其 ｌ １ １ 电气设备型 号 和主接线的条件具有较高的 ｕ 调节性 ， 其【 ｛ Ｊ 所使用 的智能设备和连接线路 町 自 主选 择 。 ５ ［ ） Ｏ ｋ Ｖ 串 内采 用 Ｅ Ｃ＿ Ｔ、 Ｅ ｖＴ， 安 置 在 ＨＧＩ Ｓ设 备 坐 面 ， ５ ０ ０ ｋ Ｖ 博线则采用外置的单棚 Ｅ Ｖｑ ＿ Ｉ Ｉ 。 ２ ． ５ ０ ０ ｋ Ｖ智 能 变 电 站 配 电 装 置 的 优 化 布 置
500kV变电所的设计与优化
介 绍 了５ ０ｋ 接 线及 配 电蓑工布 １方案 和竖 向布１ 方案。 ０ Ｖ
关键 词 ： 变 电 所 ； 设 计 ；优 化 ；母 线 ； 方 童
塔古 克斯 ５Ｏ Ｖ“ 北 ”输 变 电工程总 投资 为２８ ０ｋ 南一 ．亿 美冗 ，是 建 同 以来我 国政 府 ～次 性规 模最 大 的援 外输 变 电 一 Ｊ 程 ，工程 于２ ０ ｑ ｉ 月 丌展设 计工作 。 ： ０５ ￣０ 塔吉 克斯坦 自１９ 年９ 从 前苏联独 立 以来 国家 电 网分 ９３ 月 为南 、北 两个 独 立 电网 ，分 别 与乌兹 别 克斯坦 和 吉尔 吉斯 斯坦 经 ５ ０ Ｖ ２ ｋ ｔ压 等 级联 网， 网架 结构 脆 弱 。塔 吉 ０ ｋ 、２ ０ Ｖ ￣ 克斯 坦５ ０ Ｖ“ 一 ”输 变 电工程 是 通过 建 设列 加尔 杜 尚 ０ｋ 南 北 别 胡 占 德 ５０Ｖ 变 电 一 程 ， 实 现 南 、 北 两 网 的 联 网 。 ０ｋ 输 【 ： ２０年 ５ ０ ７ 月完 成罗 拉扎 尔 及哈 德 隆２ ０ Ｖ 电所 工 程全 部旌 ２ ｋ变 Ｔ图 设计 作。 ： ２０ 年 ８ ０ ８ 月完 成 胡 占德 ５ ０Ｖ 电所 、杜 尚 别５ ０ Ｖ ０ｋ变 ０ｋ 变 Ｉ所 、列 加 尔５ ０ Ｖ 电所 间隔 扩建 二 程 全 部旖 工 图 设 计 乜 ０ｋ变 ［ ］ 作 。２０ 年 ｌ月７ Ｉ ｏ ９ １ 日随着 胡 占德５０ ｖ 电所 一 次性 带 电 ０ ｋ变 运行 成 功 ，标志 若塔 克斯 坦５ ０Ｖ“ 一 ０ ｋ 南 北 输 变 电工程 建成 投 产 ，使 塔 吉 克斯坦 围家 南 部地 区 以首都 杜 尚别 为 【 ｛ Ｉ 心水 电电源及 北 部地 区 以胡 占德 为 【 心的 工业 能 够快 速发 ｛ １ 展 ，送 电方 向也 发生 ＿实 质性 的 变化 ，提 高 了供 电 的可靠 ｒ 性 ，解决 － ｒ国家 北部 地区 长期 用 电紧 张的 问题 ，为塔 吉 克 斯 “ 北 ”地 区供 电范围 内国 民经济发 展提供 有 力的 电 南一 力保障 ，有 力地促 进 丫塔古 克斯 ｊ “ 电兴 围 战略 目标 ＝ 水 【 ＿ ｝
高压变压器的优化设计与分析
高压变压器的优化设计与分析引言：高压变压器是电力系统中的重要设备之一，其作用是将输送电能的电压从输电线路上的高压端变换为用户需要的低压端。
变压器的设计与分析对于保证电力系统的稳定运行和能源的有效利用至关重要。
本文将对高压变压器的优化设计与分析进行探讨，分析其结构与工作原理，并介绍一些常见的优化方法。
1. 高压变压器的结构与工作原理高压变压器由高压线圈、低压线圈和铁芯组成。
其工作原理是利用线圈之间的磁耦合作用，通过变换不同的线圈匝数来实现电压的升降。
高压线圈和低压线圈的匝数之比决定了电压的变化比例。
2. 高压变压器的设计目标高压变压器的设计目标是在保证电压变换的准确性和传输功率的同时，尽量减小能量损耗和体积大小。
为了实现这一目标，需要进行合理的设计和优化。
3. 高压变压器的优化设计方法3.1. 线圈设计优化对于高压变压器的线圈设计，可以采用遗传算法等智能优化算法进行优化。
通过对线圈的匝数、导线截面积等参数进行多目标优化，可以实现功率传输的最大化和损耗的最小化。
3.2. 铁芯设计优化铁芯是高压变压器的重要组成部分，它的设计和材料选择对于提高变压器的效率和减小能量损耗具有重要影响。
可以通过磁路分析和磁场仿真等方法进行铁芯结构的优化设计，选择合适的铁芯材料和绝缘材料，以提高传输效率和降低能量损耗。
4. 高压变压器的分析方法4.1. 电磁场分析电磁场分析是高压变压器设计与分析中重要的一环。
通过使用有限元分析等方法，可以对变压器的电磁场进行模拟计算，得到线圈中的电流分布、磁感应强度等参数。
这些参数对于确定变压器的工作状态和效率具有重要意义。
4.2. 热场分析高压变压器在工作过程中会产生一定的热量，如果不能及时散热，会导致温升过高，影响变压器的性能和寿命。
通过热场分析，可以对变压器的散热情况进行评估和优化，选择合理的冷却方式和散热材料，保证变压器的安全运行。
5. 高压变压器的未来发展方向随着能源需求的增长和能源结构的变化，高压变压器的设计与分析将面临新的挑战和机遇。
电力变压器的节能改造与优化设计
电力变压器的节能改造与优化设计电力变压器是电力系统中不可或缺的设备，它负责将高压电能转换成适合分配和使用的低压电能。
然而，传统的电力变压器存在着一定的能源浪费和效率低下的问题。
为了提高能源利用效率，减少环境污染，节能改造和优化设计是必要的。
本文将探讨电力变压器的节能改造与优化设计的相关问题。
一、电力变压器的节能改造1. 环保材料的应用：在电力变压器的节能改造中，环保材料的应用是一项重要的措施。
传统的变压器绝缘材料多为油，油污染和电介质老化导致能效下降。
而采用环保的新型绝缘材料，如干式绝缘材料或酚醛纸板，可以降低能源损耗，提高效率。
2. 温度控制技术：电力变压器在工作过程中会产生热量，导致能源的浪费。
采用先进的温度控制技术可以有效降低能量损耗。
例如，安装温度传感器和控制回路，实时监测和调节变压器的温度，保持在最优工作状态。
3. 高效换热系统：电力变压器的换热系统也是一个重要的节能改造方向。
传统的冷却系统往往效率低下，造成能量的浪费。
采用高效的换热器和冷却系统，可以提高能源利用效率，减少能量损耗。
二、电力变压器的优化设计1. 合理选择变压器容量：在电力系统设计中，合理选择变压器的容量是至关重要的。
如果变压器的容量过大，会造成能源的浪费。
而容量过小则会引起电能不足的问题。
因此，在优化设计中，需要综合考虑电力需求、负载预测等因素，选择合适的变压器容量。
2. 优化变压器设计参数：变压器的设计参数对其工作效率和能源利用率有着重要影响。
通过优化设计参数，可以提高变压器的效率，减少能量损耗。
例如，合理设计变压器的磁路结构和线圈，优化铁芯材料的选择和处理工艺等。
3. 智能监测与维护：采用智能监测技术，可以实时监测变压器的工作状态和能效情况，及时发现问题并采取措施。
此外，定期进行维护和保养，例如清洗冷却系统、检查绝缘材料等，也是确保变压器能效的关键。
三、电力变压器的节能改造与优化设计的意义1. 节约能源资源：通过电力变压器的节能改造和优化设计，可以减少能源的浪费，实现能源资源的有效利用。
500千伏变电站变压器保护配置与运行分析
500千伏变电站变压器保护配置与运行分析摘要：变压器是电力系统中重要的设备之一，随着近年来电力系统的深入改革，超高压大容量变压器的使用，对变压器保护性能要求进一步提高，一旦变压器发生故障将会严重影响电力系统安全稳定的运行。
文章概述了变压器保护配置原则，探讨了500千伏变电站变压器保护配置与运行。
关键词：变电站；变压器；保护配置引言变压器的主要参数有额定电压、额定容量、额定频率、额定变比、阻抗电压百分数等，是发电厂和变电所的重要元件之一。
然而在实际运行中，不同类型的变压器故障会严重影响电网稳定性，从而十分有必要针对变压器容量装设继电保护装置。
变压器作为电力系统中的重要电气设备，合理配置安全可靠的变压器保护装置无论是对系统还是其自身安全都有着极其重要的作用。
一、变压器保护配置原则1、纵联差动保护实现纵差保护可通过比较变压器高、低压测电流的相位及大小，当变压器出现外部故障或正常运行时，流入差动保护回路的电流接近为零，若故障出现于变压器内部或引出线部位，两侧电流互感器的电流之和是继电器电流流入差动保护。
纵差保护之所以作为电力变压器的主保护，因其具备选择性好和灵敏度高的优点，如变压器的的单独运行容量为100MVA以上或6.3MVA以上的并列运行变压器，应装设纵联差动保护。
2、瓦斯保护变压器保护中的主要内容之一还有瓦斯保护，可充分反映变压器内部等故障，如分接开关接触不良、内部多相短路、铁芯或外壳间短路、绕组内部断线等。
瓦斯保护可在变压器内部发生轻微故障时自动开启保护装置，若严重故障产生大量瓦斯时，其保护装置可断开变压器各电源侧的断路器。
虽然瓦斯保护灵敏度高，结构简单，但变压器有向外部线路故障或因外界因素发生的误动作都不能给予充分反应，因此，它只能反映内部故障。
3、过电流保护电力变压器外部相间短路情况都可通过过电流保护反映，一般适用于降压变压器。
同时在变压器过电流保护中，为了进一步提高保护的灵敏度，实际应用中可采用复合电压起动的过电流保护。
电力变压器的设计和优化
电力变压器的设计和优化随着能源需求的不断增长，电力系统中的变压器越来越成为重要的设备。
电力变压器可以使电能在不同的电压等级中进行传递，从而满足电力的需求。
因此，在电力系统中，变压器的设计和优化至关重要，可以提高电力系统的效率、优化能源利用，降低电力系统的损失。
一、变压器的基本概念1.1 变压器的工作原理变压器是一种静态电力设备，它主要是将电压从一个电压等级变换到另一个电压等级，同时保持电能的质量。
变压器的工作原理基于法拉第电磁感应定律。
当变压器中的电路闭合时，原边(输入端)的交流电流激起磁场，使它穿过变压器的铁芯和二次线圈。
这样就在二次线圈内建立了一个交变磁通，从而在二次线圈中感应出电动势。
因为原边和二次线圈的匝数比不同，所以它们之间的电压比也不同。
1.2 变压器的分类变压器可以按不同的标准进行分类。
按照应用，变压器可以分为电力变压器、配电变压器、特种变压器等。
按是否有铁芯，变压器可以分为铁心式变压器和无铁芯变压器。
按输出电流的波形，变压器可以分为线性变压器和非线性变压器。
二、变压器的设计与优化2.1 变压器的设计变压器的设计是电气工程师所必须面对的一个重要问题，它的目的是确保电力系统能够维持正常运行和稳定的电源。
在进行电力系统设计时，应该针对特定的情况和需求对变压器的参数进行计算。
根据功率、次级电压和基准电压等参数的确定，可以计算出变压器中的各项参数。
同时考虑到变压器的材料、结构和构造方法等因素，为电气工程师提供了一个清晰的数据架构。
2.2 变压器的优化对于已有的电力变压器，在工作时还可以进行一定的优化，以提高其效率和稳定性。
首先，可以采用周转式变压器的方法，改变变压器的接线方式以达到更好的效果。
其次，针对变压器的末缀电流、电压、损耗等基本参数进行调整和升级。
这样可以提高变压器的负载能力、减少线路损失和提高变压器的效率。
2.3 变压器的维护变压器在工作时会因为各种因素而出现故障，因此还需要进行维护。
变电站500kV变压器保护配置与运行分析
变电站500kV变压器保护配置与运行分析摘要：供电水平影响着人们的生产生活，关系到社会能否正常运转。
在电力需求的不断提高中，500kV变电站因其容量大、适用性好，在电网中得到了广泛的应用。
在这种情况下，重视500kV变电站主变压器的运行维护，确保变压器安全、稳定、高效地为电网服务，就成为电力企业不可忽视的一项任务。
本文对变电站中500KV变压器的不同运行状态进行了检测。
通过对变压器保护配置和运行情况的分析，有助于供电公司工作人员准确判断变压器故障，从而找出故障原因，采取有效措施解决故障。
本文对500KV变压器的正常运行进行了分析，对500KV变压器的保护特点及配置进行了分析，并对保护装置的运行进行了分析，希望能为相关工作人员提供参考。
关键词：500kV变电站;主变压器;运行;维护在我国电网快速发展的背景下，电网中500kV变电站主变压器数量不断增加，满足了我国居民生产和生活中的供电需求，极大地促进了经济发展。
同时，经济发展和国家用电需求对供电可靠性提出了更高的要求，这无疑给变电站运维带来了新的挑战。
本文以华南地区某500kV变电站为例，对3台500kV主变的运行要求、常见故障及运维措施进行了探讨和分析，加深对500kV主变运行维护的认识，夯实运维基础，有利于电网安全运行。
1.500kV变电站主变压器的运行要求第一，主变压器的运行对工作温度和温升有特别严格的要求，这是因为变压器的使用寿命取决于绝缘材料的温度。
绝缘材料的六度规律是指变压器使用的电缆纸在80-140℃范围内，温度每升高6℃，绝缘寿命就会减少一半。
也就是说，绝缘温度常保持在95℃，使用寿命为20年;温度105℃，约7年;温度为120°C，仅限2年。
其次，主变压器的运行对负载有严格的要求。
变压器正常过载运行是基于变压器绝缘等效老化原理。
即变压器在一段正常超负荷运行时，其绝缘寿命损失大，在另一段低负荷运行时，其绝缘寿命损失小，两者绝缘寿命损失互补，保持变压器正常使用寿命不变。
论变电工程中500千伏配电装置的优化设计
从已有的研究 成果来看 ， 目前对于一个半 断路器接线与 双母线
分段带旁路母线 接线 的经济技术 比较 ， 已有许多作者进行了深入 的
分析和论述 ， 普遍的观点认 为： 首先是具有可靠性 ： 两种接线型式都 能满 足可靠性 的要求 ， 但一个半断路 器接 线可靠性更高 ； 其次是具 有灵活性 ：一个半 断路器接线充分显示 了这一接线方式的优越 性， 在双母线分段带旁路接线 中， 隔离开关既作 为隔离 电器同时又作 为 操作 电器 ， 而在一个半断路器接线中 ， 隔离开关 只作为隔离电器 ， 因
占地面积不大， 一个半断路器接线三列 式布置 的配电装置比双母线 分段带旁路 的占地 面积 少； 最后是投资 不大 ， 一个半断路器接线在 四串时 ， 其投资与双母线分段带旁路的相差不 大， 当串数增加 时 ， 投 资 比双母线分段 带旁路接线的高 。
基于上述原因 ，现在 国内 ５０ Ｖ配电装己很少采用双母线分 ０ｋ 段带旁路 ， 山东省 内的 ５ ０ Ｖ变电站 ， ０ｋ 除第 一座潍坊变外 ， 其余也
维普资讯
钮 汇 ２０ ． ０＂４ ７
（ 旬刊 ） 上
论 变 电 工 程 中 ５ ０千 伏 配 电 装 置 的 优 化 设 计 ０
口
摘 要
陈余 良
湖南 ・ 沙 长 ４００ ） １０６
（ 湖南公安 高等 专科 学校
变 电工 程模 块， 仅 对 今 后 的 设 计 工 作 具 有 指 导 意 义 ， 且 对 于 电 网的 建 不 而 ５０千 伏 ０ 配 电装 置 优 化 设 计
荷 ， 以方便 的停运断路器 和母线检修 而不影响供电 ； 可 所谓经济性
是指 占地要小 、 投资要省 。
发展和设计 招投标 的需要 ， 许多设计单位一直 在探索快速 、 高效 的
电力变压器维修及改造优化方案
电力变压器维修及改造优化方案电力变压器是电力系统中重要的设备之一，其主要功能是升降电压和传输电能。
在使用过程中，可能会出现各种故障，例如绝缘击穿、绕组短路、油泄漏、过载等。
为了延长电力变压器的使用寿命和提高其性能，可以进行维修及改造优化。
本文将从维修和改造优化两个方面，对电力变压器的维修及改造优化方案进行详细阐述。
一、维修方案1. 清洗绝缘介质绝缘介质是电力变压器中非常重要的一部分，直接影响着变压器的绝缘性能。
在使用过程中，绝缘介质可能会受到灰尘、杂质等的影响，导致绝缘性能下降。
定期对绝缘介质进行清洗是非常重要的，可以采用擦拭、喷洗等方式进行清洗，以保证变压器的绝缘性能。
2. 更换绕组绝缘油绕组绝缘油在电力变压器中起着冷却和绝缘的重要作用。
长期使用后，绕组绝缘油可能会受到污染，影响其冷却和绝缘性能。
可以定期对绕组绝缘油进行检测，一旦发现污染严重，就需要及时更换绕组绝缘油，以保证电力变压器的正常运行。
3. 检修涡流损耗涡流损耗是电力变压器中非常重要的一个参数，直接影响着变压器的工作效率和损耗情况。
在使用过程中，涡流损耗可能会受到各种因素的影响，导致损耗增加。
可以定期对涡流损耗进行检修，一旦发现损耗增加，就需要进行相应的维修和处理，以保证电力变压器的正常运行。
二、改造优化方案1. 换装新型绝缘材料随着科技的不断发展，新型绝缘材料的性能不断提高，可以更好地满足电力变压器的需要。
可以考虑对电力变压器进行改造，换装新型绝缘材料，以提高其绝缘性能和使用寿命。
2. 优化绝缘结构绝缘结构是电力变压器中非常重要的一部分，直接影响着变压器的绝缘性能。
在使用过程中，可以对绝缘结构进行优化，采用更合理的设计和工艺，以提高其绝缘性能和安全性。
3. 更新冷却系统冷却系统在电力变压器中起着非常重要的作用，直接关系到变压器的工作效率和损耗情况。
在使用过程中，可以对冷却系统进行更新，采用更先进的冷却技术和设备，以提高变压器的工作效率和损耗情况。
阐述500kV变电站运行管理模式优化改进措施
阐述500kV变电站运行管理模式优化改进措施以南方电网超高压输电公司和华东电网公司为事例，对国内电力公司运行管理模式新进展进行总结，分析了上海超高压输变电运行管理模式现状，指出存在的问题，从生产指挥中心构建、专业内部结构调整和自动化功能应用水平提升三个方面，探讨了未来变电运行管理模式优化的可能性。
标签：变电站;无人值班;运行管理;生产指挥中心;自动化随着电网资产规模的不断扩大、复杂度不断提高，上海电力公司超高压输变电公司（以下简称超高压公司）在未来几年面临的主要挑战是提高电网的安全运行可靠水平和应急状态下的紧急处置能力。
另一方面，按照上海电网“十一五”规划，至2020年，超高压公司所管辖的变电站数量将要翻1倍，这使得公司在人力资源配置、员工培训管理、运行人员工作效率提高等方面面临巨大压力。
电网建设的快速发展，要求超高压公司在确保电网安全运行的前提下，对现有运行管理模式进行优化，不仅要结合上海电网和地域特点，最大程度地提高应急状态下的紧急处置能力，而且要将运行管理工作重心从值班、巡视转向设备状态管理和维护。
1、国内电力公司运行管理模式新进展1.1、南方电网超高压输电公司2003年初，南方电网超高压输电公司开展了《远程监控500kV变电站的可行性研究》科技项日研究工作[1]，该项目确定了2个工作目标：2005年底实现集中控制南宁变电站、百色变电站、平果变电站;2006年实现广西境内若干变电站集中控制。
随后，成立了领导小组，并设立工作小组以及运行管理、监控系统等5个专业小组。
2005年4月南宁区域控制中心筹备组成立，并明确了控制中心在南方电网安全生产体系中的位置。
2005年6月30日实现了调度关系和控制权的交接，同年7月，全国第1个500kV电网区域控制中心———南方电网超高压输电公司南宁区域控制中心建成投产，该中心可对500kV南宁站、平果站、平果可控串补站、百色站进行远方控制，其中南宁站、百色站、平果站实行无人值班方式。
500kV变电站主变压器运行维护要点分析
500kV变电站主变压器运行维护要点分析500kV变电站主变压器是电力系统中非常重要的设备，它承担着输变电系统的变压升降和电力传输的功能。
主变压器的运行维护对于电力系统的安全稳定运行至关重要。
下面将对500kV变电站主变压器的运行维护要点进行分析。
一、主变压器的特点1. 额定电压高：500kV变电站主变压器的额定电压为500kV，其绝缘结构和绝缘水平都要求较高，对绝缘材料和绝缘工艺都提出了很高的要求。
2. 容量大：500kV变电站主变压器一般容量在100MVA以上，甚至达到500MVA以上，这就要求主变压器在运行过程中要保持高效、稳定的性能。
3. 结构复杂：主变压器内部结构复杂，包括高低压绕组、油箱、散热器、冷却系统等部件，要求对主变压器的各个部分都要有深入的了解和掌握。
二、主变压器的运行维护要点1. 运行监测：500kV变电站主变压器的运行监测是非常重要的，主要包括油温、油压、绕组温度、冷却系统状态等参数的监测，及时发现变压器的异常情况。
2. 油品检测：主变压器的油是其重要的绝缘介质，需要定期对油品进行检测，包括油的介电强度、水分含量、气体含量、酸值等指标的检测，及时判断油品的质量状况。
3. 绝缘检测：500kV变电站主变压器的绝缘结构是其关键部件，需要定期进行绝缘检测，包括绝缘电阻、局部放电、重力流密度等指标的检测，及时发现绝缘故障。
4. 冷却系统维护：主变压器的冷却系统是保证其正常运行的重要保障，需要定期对冷却系统进行检查和维护，包括散热器的清洗、冷却油的更换等。
5. 油温控制：主变压器的油温控制是非常重要的，要根据主变压器的负载情况和外界环境条件，合理控制主变压器的油温，避免过高的油温对主变压器的影响。
6. 清洁维护：主变压器的清洁工作也是非常重要的，需要定期对主变压器进行外观清洁和内部清洁，保持其整洁、干净。
7. 厂家指导：对于500kV变电站主变压器的维护工作，应按照设备厂家的指导和要求进行，严格按照维护手册和维护周期进行维护工作。
500KV变电站配电装置及变压器布置优化设计
500KV变电站配电装置及变压器布置优化设计摘要：目前，随着电力系统的升级改造，我国很多地区电网公司开始先后建设500KV变电站，大容量主变压器数量和变电总容量都大规模增加，但是由于目前500KV变电站的设计规范和标准不统一，并且受设计理念及整体技术水平的限制，500kv变电站的设计还存在很多问题，尤其是在配电平面布置方面不科学，不仅占地面积非常大，造成土地浪费，而且提高了变电成本，因此如何对500KV配电装置及变压器布置进行优化，改进不合理的设计，降低变电成本，是电力企业面临的课题。
本文根据笔者工作实践，500 kV变电站配电装置平面布置设计存在的问题和优化措施进行了分析和探讨。
关键词：500KV 变电站配电装置变压器布置我国500 kV变电站的配电装置及变压器布置包括两部分：主变压器、500 kV 配电装置区及35 kV无功补偿装置区，以下分别对其配电装置区优化问题进行具体分析。
一、500 kV变电站配电装置布局优化1. 500 kV配电装置设计现状以我国北方某地区500 kV变电站为例，该变电站设备相距最小8米，母线之间的距离最小为6.5米，配电装置之间相间距离28 米，边相导线设备与门形构架柱子中心线之间的距离最小为6米。
以上设备和导线相间尺寸偏大，导致了整体的配电装置占地面积大，为了减少浪费可以进行以下优化设计。
2优化方案（1）对进线隔离开关的型号和样式进行调整，将原设计方案中的水平断口式隔离开关换成垂直断口式，500 kV进线架与纵向主变压器运输路中心线之间的间距由35米减少为28米。
目前在新投产的500kv变电站大部分采用垂直断口式开关，线架与纵向主变压器运输路中心线之间尺寸35米，实践证明该方案完全可行，没有影响变电站设备的安全稳定运行。
（2）改进主变压器进线方法，将原来的两相斜拉方式进线调整为两相低钻方式进线，调整进线方式后，配电装置横向围墙间距离由原来的170米可缩短到低于150米。
500kv变压器技术方案
500kv变压器技术方案1. 引言变压器是电力系统中一种重要的电力设备，用于实现电压的升降以及传输和分配电能。
500kv变压器是一种高压级别的变压器，其技术方案的设计和实施具有关键性。
本文将介绍500kv变压器的技术方案，包括其选型、设计、施工和运维等方面的内容。
2. 选型2.1 变压器类型选择对于500kv变压器，根据不同的需求和工程要求，可以选择不同的变压器类型。
常见的变压器类型包括油浸式变压器、干式变压器和气体绝缘变压器等。
针对500kv级别的变压器，一般建议选择油浸式变压器，因为它具有高的容量、可靠性和安全性。
2.2 品牌选择在选择500kv变压器的品牌时，需要考虑供应商的品牌声誉、技术实力和售后服务等因素。
选择具有良好信誉和丰富经验的供应商，可以保证变压器的质量和性能。
3. 设计3.1 参数设计在设计500kv变压器的技术方案时，需要确定其各项参数，包括额定容量、电压比、短路阻抗等。
这些参数的选择应根据工程的实际需求和技术规范进行决定。
3.2 冷却方式设计500kv变压器的冷却方式对于其运行效率、散热效果和可靠性等方面有重要影响。
常见的冷却方式包括油自然冷却、油泵循环冷却、风冷和水冷等。
根据具体情况进行设计选择。
3.3 绝缘设计500kv变压器的绝缘设计是确保变压器安全可靠运行的重要环节。
绝缘设计应包括绝缘材料的选择和绝缘结构的设计等。
选用高质量的绝缘材料，并进行合理的结构设计可以提高变压器的绝缘性能。
4. 施工在500kv变压器的技术方案实施过程中，需要进行相关的施工工作。
4.1 施工筹备施工筹备阶段主要包括工程准备、人员组织和施工计划等方面的工作。
确保施工过程中的安全、顺利进行。
4.2 安装调试500kv变压器的安装调试需要遵循相关安全规范和操作规程。
施工人员应进行认真的安装和调试工作，确保变压器的正常运行。
5. 运维500kv变压器的运维工作对于其长期安全运行至关重要。
5.1 定期检查定期检查包括对变压器的外观、冷却系统、绝缘系统等方面进行检查和评估，发现问题及时处理。
500kv变压器技术方案
500kv变压器技术方案一、引言500kV变压器是电力系统中的重要组成部分，具有承担高电压、大电流负荷的能力。
为了满足日益增长的电力需求，提高电网传输效率和稳定性，制定一套可行的500kV变压器技术方案尤为重要。
二、需求分析1. 提高变压器的传输效率：降低损耗，减少能源浪费。
2. 增强变压器的负荷能力：适应未来电网负荷增长的需要。
3. 安全可靠性要求：确保变压器在高负荷和恶劣环境下的可靠运行。
4. 维护和维修便捷性：降低维修成本，提高变压器利用率。
三、500kV变压器技术方案1. 设计优化：通过研究电磁场分布，对磁路进行优化设计，减少漏磁损耗，提高效率。
同时，采用新型绝缘材料，减少电磁泄漏，提高绝缘强度。
2. 采用高效冷却系统：为了提高变压器的负荷能力，采用先进的冷却系统，如强制油循环系统、油水热交换器等，提高变压器的散热效果，保证变压器可靠运行。
3. 智能化监测系统：引入智能化监测系统，实时监测变压器的运行状态和温度变化，及时发现故障和异常，提高变压器的安全性和可靠性。
4. 防护措施：针对变压器所处的环境条件，加强防护措施，如防止灰尘和湿度侵入变压器内部，增加防雷和防电弧措施，提高变压器的安全性和稳定性。
5. 维护和维修便捷性：设计合理的结构，便于维护和维修操作，减少停机时间，提高变压器的利用率。
四、实施方案1. 技术研究与开发：建立500kV变压器技术研究团队，进行相关技术开发和创新，结合市场需求和最新技术趋势，制定技术方案。
2. 工艺流程改进：对现有的制造工艺流程进行改进，提高生产效率和产品质量，同时减少能源消耗和材料浪费。
3. 经济评估和投资规划：对500kV变压器技术方案进行经济评估，制定合理的投资规划，确保技术方案的可行性和经济效益。
4. 设备升级和改造：对现有的变压器设备进行升级和改造，引入新的技术和设备，提高变压器的传输效率和负荷能力。
5. 测试与验证：进行严格的测试和验证，确保新技术方案的稳定性和可靠性。
浅析500kV变电站的变压器运行和继电保护措施
浅析500kV变电站的变压器运行和继电保护措施摘要：在电力系统中，继电保护装置是及时发现并切除故障，及时报警的一种自动保护装置。
变电站作为对电力分配和使用的中转站，采用先进的科技设备对其功能和效率的提高也是至关重要的。
本文针对500kV变电站变压器的运行和继电保护措施的相关问题进行探讨分析。
关键词：500kV；变压器；继电保护一、概述继电保护措施，是研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。
电力系统继电保护的基本任务是：当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内自动将故障设备从系统中切除，或者给出信号由值班人员消除异常工况的根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
随着电力系统容量日益增大，范围越来越广，仅设置系统各元件的继电保护装置，还远不能避免发生全电力系统长期大面积停电的严重事故。
为此必须从电力系统全局出发，研究故障元件被相应继电保护装置动作切除后，系统将呈现何种工况；系统失去稳定时将出现何种特征，如何尽快恢复其正常运行等。
500kV变电站的主变压器在运行过程中，容易受到多方面因素的影响，出现一系列问题。
这就需要积极对这些问题进行分析和解决，从而确保系统的正常工作。
为最大限度避免由于变压器出现故障而造成的一系列损失，需要对容易出现或者频繁出现的故障进行系统的分析，并尽快解决故障问题，以提高设备的工作效率。
因此对500kV变电站主变压器容易出现的故障进行分类总结得出以下三点：①设备长时间处于超负荷运作的情况下，会对设备产生损害或者伤害，从而大大影响设备的工作效率和工作质量；②对于大型的变压器设备来说，由于受到一些因素的影响，会产生过励磁现象，从而加速设备的磨损；③容易出现油箱压力大、变压器温度高等问题。
二、500kV变压器常见保护类型差动保护：差动保护是指借助变压器高低两侧流动的电流大小和相位差别来对变压器进行保护工作。
由于其具备较高的灵敏度、良好的选择性、便于操作的特点，并能有效区分设备发生的故障类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简析500kV变电站所用变压器的优化设计
发表时间：2016-07-01T15:15:50.023Z 来源：《电力设备》2016年第7期作者：龙晓慧罗栋梁邵贤[导读] 500kV电网系统的加强，设计和制造技术的提高及产品的不断改进。
龙晓慧罗栋梁邵贤（国核电力规划设计研究院）0引言500kV电网系统的加强，设计和制造技术的提高及产品的不断改进，所用电系统的可靠性也越来越高，通过对山东省已运行的3座500kV变电站所用电系统实际应用情况进行了调查、分析、研究，有必要对所用电系统中的所用变压器容量、台数及其一次接线方式作进一步优化设计。
1所用变压器容量及台数的选择500kV变电站远景规模一般为2~4台主变压器，500kV出线4~回，220kV出线10~16回，主变压器低压侧接6~12组无功补偿装置，所用变压器容量大多在630~1000kVA之间[1-3]。
安装3台所用变压器，近期安装2台所用变压器，其容量均按100%负荷考虑。
所用变压器容量按下式计算[4]：S≥K1.P1+P2+P3 式中：S—所用变压器容量（kVA）；K1—所用动力负荷换算系数，一般取K1=0.85；P1—所用动力负荷之和（kW）；P2—所用电热负荷之和（kW）；P3—所用照明负荷之和（kW）。
根据变电站负荷统计及计算结果，在500kV变电站设计中，站用变压器一般选择630kVA或800kVA。
由于负荷计算均按远景规模,而近期建设规模主变压器最多为2台，如淄博500kV变电站为2台主变压器；济南、潍坊500kV变电站均为1主变压器。
主变压器各侧电压等级的出线回路也较少，这样所用变压器所带负荷也相对较少，如果所用变压器容量选择较大就不利于所用变压器的经济运行。
从调查已运行的变电站所用电系统负荷情况与按远景规模所用负荷计算的结果相比较看，按远景规模所用负荷计算的结果要大的多，
主要原因如下: （1）真空滤油机和真空泵负荷，一般在主变压器大修时才使用。
（2）主变压器冷却负荷，在计算负荷时按ODAF冷却方式，全部冷却器都运行,而实际情况主变压器负荷轻只有部分冷却器运行。
（3）各电压等级配电装置断路器、隔离开关操作机构等加热负荷，由于各电压等级单元数量较少，达不到远景计算负荷。
从所用变低压侧380V/220V接线方式来考虑，一般均采用单母线分段接线，一段母线上接一台工作所用变，正常运行时两台所用变分裂运行，基本上各带一半全所用电负荷。
重要负荷都按双回路设计，另外随着制造厂技术水平不断提高，主变压器的可靠性越来越高，主变压器大修的可能性变的更少。
鉴于上述分析的情况及所用变压器本身故障率极小,500kV变电站所用变压器我们推荐选用2所用变压器。
每台所用变压器容量按全所负荷的100%考虑。
若仍选用3台所用变压器，其一，考虑实际所用电负荷应用情况。
其二，考虑低压侧380V/220V一般采用单母线分段接线，一段接一台工作所用变，备用所用变低压侧有两台自动开关分别接两段母线上。
正常工作时两台工作所用变同时运行，分段开关断开。
任一台工作所用变故障、退出或检修时可投入备用所用变；当仅有一台所用变运行时合上分段开关，此时一台所用变带全所负荷。
一台所用变压器运行的可能性是非常小的，这种情况的出现只有在一台主变压器检修时才会出现上述情况，即便如此，在考虑其它负荷的同时率后，一台所用变带全所负荷也是适宜的。
因此我们建议采用3台所变时，从初期到远景每台所用变压器容量都按全所负荷66.7%来选择。
2所用变压器一次接线方式对于选用2台所用变压器，初期建设只有1台主变压器时，装设1台从所外可靠电源引接的所用变压器。
当第二台主变压器安装后，此外引的所用变压器从第二台主变压器低压侧引接。
因为两台主变压器同时故障的可能性很小，若出现这种可能，我们从接线方式上考虑外引电源通过隔离刀闸与主变压器低压母线上引接隔离刀闸，相互切换来实现对全所供电。
其接线方式如下：
这种接线方式，正常时由主变压器低压母线供电；母线或主变压器故障检修时，由外引电源来供电。
母线隔离刀闸与外引电源进线隔离刀闸之间可实现电气闭锁，来保证母线或主变压器故障检修时，其低压侧不带电。
当500kV变电站最终规模选用3台所用变压器时，与以往工程接线相同，即两台工所用变高压侧分别接于主变压器三次侧母线上，备用所用变压器采用外引电源。
3技术经济比较从技术上来讲，选用两台所用变压器是完全可行的，正常时，两台所用变压器同时向全所负荷供电；当一台所用变压器故障、检修退出运行时，另一台所用变压器可带全所负荷。
从经济上来讲，选用两台所用变压器可节省一台所用变压器约16，一台带套管电流互感器的断路器约12.5万元，另外还可适当节约占地，共计节省投资约30万元左右。
4结论
（1）从减少占地面积，降低工程造价，减少运行维护工作量等方面考虑，我们推荐采用2所用变压器。
（2）从所用电系统提高供电质量，安全、可靠性等方面考虑，仍采用3台所用变压器。
但所用变的容量按全所负荷66.7%来选择。
参考文献
[1]电力工程电气设计手册电气一次部分中国电力出版社.1996.
[2] 220 kV ~500kV变电所设计技术规程 DL/T 5218-2005.中国电力出版社.2005.
[3]高压配电装置设计技术规程 DL/T 5352-2006. 中国电力出版社.2006.
[4] 220 kV ~500kV变电所所用电设计技术规程 DL/T 5155-2002. 中国电力出版社.2002.
作者简介
龙晓慧（1982.01-），女，工程师，国核电力规划设计研究院，研究方向：变电站二次设计；
罗栋梁（1980.03-），男，高级师工程师，国核电力规划设计研究院，研究方向：线路设计；
邵贤（1988.08-），女，助理工程师，国核电力规划设计研究院，研究方向：变电站二次设计。
