咬花标准

DRAFT 3 4 5.5 3 4 5.5 10 15 1.5 2.5 4 4.5 5.5 7.5 3 3 4.5 °
DEEP. .002 .0025 .0035 .002 .0025 .0035 .007 .010 .0005 .0015 .0025 .003 .0035 .005 .002 .002 .003
Dat:-------------Nr:----------------
Lt = 15 mm Lc = 2.5 mm Ra = 23.79 Um Rz = 91/.16Um Rm = 92.64 Um Nr = 00012/cm
15 mm
MOLD-TECH 咬花制作参考数据
TEXTURE # DRAFT
四 . 咬花事前检查项目 : ( 咬花厂品检项目 )
1 .确定咬花范围,成品图,模具图及成形品是必要的. 2 .模具钢材的确定. 3 .放电加工的有无. 4 .熔接的有无以及掌握其条件. 5 .模具的硬度 ( 热处理,氮化 ). 6 .脱模角度. 7 .有无配合的关连品 ( 成品 ). 8 .成形材料的种别. 9 .模具的总数量. 10 .确认咬花番号及其咬花加工面上的打光程度. 11 .模具表面的伤痕,锈的检查.
五 .慎选模具材料与制造方法
1 . 市售的模具用钢,构造精密的金属,系结顺利的完成.硬度较高的 被视为良品. 2 . 有关配件方面最好是使用相同的材质.为增加其快削性而使用硫 黄会导致影响加工工程, 形成偏析, 咬花面成为线条状. 3 . 在模具的机械加工工程方面,要加工咬花的面如给予不均等热度 会影响咬花加工,请注意使用锐利的刀具. 4 . 补模熔接时应注意事项: a .一定要先预热. b .使用与模具相同材质的熔接棒或是使用张力强度相等的金属. c .施行退火处理,熔接后母材与熔材一起加热后自然冷,忽略这步骤 就会发生咬花深度不同或咬不下去的现象. d .SUS 系不锈钢调质品在熔接后若是不再调质或热处理,一定会发 生咬花斑点. e .熔接窒化处理过的模具,必须完全脱窒后实行.若马上熔接会产生 有针孔,熔接不良等现象出现. 5 . 放电加工过的模具其表面变成硬化层会影响咬花加工,因此必须磨 掉硬化层,尤其是不锈钢系模具钢的放电硬化层不反应在药物上, 一定要打光到除去为止,否则不可能咬花. 6 . 放电层的确认是将模具表面的油分用溶剂将模具洗净,涂上第二盐 化铁液,不在药物上产生反应的放电层其所留的光泽,容易以肉眼 分辨出来. 7 . SUS 系列不锈钢的 STAVAX , PD555 , 420 等,在热处理之后几乎 尺寸不变,等模具加工完之后再热处理,磨剩的放电层也会软化变 成与母材同硬度,便可咬花.
六. 咬 花 粗 度 比 较 / 精 密测 试
以下是使用德国 HOMMEL TESTER T1000 型表面粗度测定器所测出 表面粗度, 深度及图形, 藉此可 明白区分喷砂, 梨地,皮纹及写真等类花 纹之不同. 主要符号说明如下: Ra: 算 术平 均 粗 度 值 Rz: 山 谷 平 均 值 Rm: 最 大 山 谷 深 度 值
喷砂
NO:12
梨地
NO:9
皮纹
NO:NH4044
写真
柄 NO:26
Hommer Tester T1000 C - 320
Dat:-------------Nr:----------------
Lt = 15 mm Lc = 2.5 mm Ra = 04.53 Um Rz = 26.92 Um Rm = 32.16 Um Nr = 00057/cm
7.5 °
MT-11310
7.5 °
MT-11315
1.5
MT-11320
4
MT-11325
4.5
MT-11330
3
MT-11335
3
MT-11340
4.5
MT-11345
4.5
MT-11350
5.5
MT-11355
4
MT-11360
5.5
MT-11365
7
MT-11370
6
MT-11375
6
MT-11380
NIHON ETCHING 咬花制作参考数据
TEXTURE # DRAFT
HN1000
1°
HN1001
1
HN1002
1.5
HN1003
1
HN1004
1
HN1005
1
HN1006
2
HN1007
2.5
HN1008
3
HN1009
1.5
HN1010
2
HN1011
3
HN1012
3.5
HN1013
4
HN1014
加工 : 四日---七日 特征 : 1.具耐久性 100,000-500,000 射次 2.不易破坏制品 注意点 : 1.加工时间长. 2.价格偏高. 维修 : 1.可以做部份修理,但100%的修理不可能. 2.生锈,瓦斯烧灼,只须做表面处理既可.
流程图 皮纹
1 . 模具的脱脂 2 . 封贴 3 . 咬花加工面的脱脂 4 .描绘图型 5 .烘烤 6 . 修正图形 7 .第二次封贴 8. 蚀刻 9 .喷砂用封贴 10 .除去贴纸 11 . 洗净 12 . 防锈
DEEP. .003 .0025 .0035 .0045 .005 .0045 .0025 .004 .0015 .002 .0025 .002 .004 .005 .004 .0035 .0055
MOLD-TECH 咬花制作参考数据
TEXTURE # DRAFT
MT-11300
3.5 °
MT-11305
注意点:耐久性比皮纹低,复杂且深窄形状会形成花纹不均
维修 :与喷砂同
流程图:
梨地 1.模具脱脂 2 .封贴 3 . 表面处理. 4 .蚀刻. 5 .喷砂用封贴 6.干燥 7 .喷砂 8 .除去贴纸. 9 .洗净.10 .防锈
皮纹 ( HN 423-441, 608-631, 4000-4055,
NO. 1--181 )
Hommer Tester T1000 C - 320
Dat:-------------Nr:----------------
Lt = 15 mm Lc = 2.5 mm Ra = 09.81 Um Rz = 56.24 Um Rm = 64.32 Um Nr = 00032/cm
15 mm
Hommer Tester T1000 C - 320

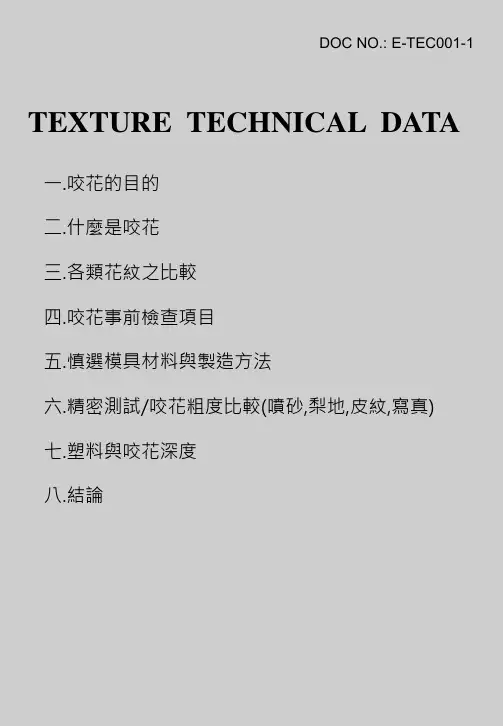

DOC NO.: E-TEC001-1
TEXTURE TECHNICAL DATA
一.咬花的目的 二.什么是咬花 三.各类花纹之比较 四.咬花事前检查项目 五.慎选模具材料与制造方法 六.精密测试/咬花粗度比较(喷砂,梨地,皮纹,写真) 七.塑料与咬花深度 八.结论
B
draft
angle
depth of texture
6
DEEP. .0025 .005 .005 .001 .0025 .003 .002 .002 .003 .003 .0035 .0025 .0035 .0045 .004 .004 .004
TEXTURE # MT-11400 MT-11405 MT-11410 MT-11415 MT-11420 MT-11425 MT-11430 MT-11435 MT-11440 MT-11445 MT-11450 MT-11455 MT-11460 MT-11465 MT-11470 MT-11475 MT-11480
喷砂 (HN20-23,1000-1017, 加工:一日-三日
No.1-12 HN 3000-3013)
特征:1.交货期短 2.维修简单 3.价格较便宜 4.可取得细致均匀图样
注意点:耐久性短,细砂 5000--10000 射次
中砂 20000--50000 射次 粗砂 50000--100000 射次 * 树脂过硬及模具硬度低则寿命会短
4
MT-11150
4
MT-11160
6
DEEP. .0004 .001 .0015 .002 .003 .0045 .003 .003 .002 .0035 .006 .0025 .002 .0025 .0025 .00275 .004
TEXTURE # DRAFT MT-11200 4.5 MT-11205 4 MT-11210 5.5 MT-11215 6.5 MT-11220 7.5 MT-11225 6.5 MT-11230 4 MT-11235 6 MT-11240 2.5 MT-11245 3 MT-11250 4 MT-11255 3 MT-11260 6 MT-11265 7 MT-11270 6 MT-11275 5 MT-11280 8
3.5
HN2011
2
HN2012
3
HN2013
3.5
HN2014
2.5
HN2015
2.5 °
DEEP. 8-9u 13 - 15 22 - 34 40 - 44 44 - 47 61 - 65 60 - 63 61 - 64 63 - 66 33 - 35 43 - 46 20 - 21 28 - 32 30 - 35 19 - 22 25 - 29
A来自百度文库
draft angle
taper
depth
Draft Angle
Pattern Depth
5 ° .003
This illustration indicates that this .003°deep pattern would require approximately 5°draft.
三.各类花纹之比较
线 ( No. 1-12 ) , 柄 ( No.1-27 ) , 木纹 ( No.1-8 )
加工 : 三日---五日
注意点 : 无法做三次元曲面的加工,连修理也不行. 维修 : 生锈,瓦斯烧灼,只须做表面处理既可.
流程图 线,柄,几何学图形
1 .一次脱脂-----模具全体 . 2 .二次脱脂-----咬花面 . 3 .底片裁剪 4 .感光膜涂布 5 .干燥 6 .贴底片 7 . 曝光 9 .现像 10 .加热 11 .图形修正 12 .封贴 13 .蚀刻 14 . 感光膜剥离,洗净 15 .喷砂 16 .洗净 17 .防锈
维修:可以部份修理.先将初期制造的成品保管起来.可依照花纹进行修理
喷砂 1 . 模具的脱脂 5 . 清洗
2 . 封贴 6 . 防锈
3 . 喷砂加工
4 . 除去贴纸
梨地 ( 24-31 ,418-422 , 梨地 No. 1-9 , HN 2000-2060 ) 加工:一日-四日
特征:1.交货期短 2.可取得中程度且均匀的图样. 3.比喷砂可多一倍的 耐性, 100000--200000 射次 . 4 .粗纹可隐藏睆接线和凹陷
MT-11000
1°? MIN
MT-11010
1.5
MT-11020
2.5
MT-11030
3
MT-11040
4.5
MT-11050
6.5
MT-11060
4.5
MT-11070
4.5
MT-11080
3
MT-11090
5.5
MT-11100
9
MT-11110
4
MT-11120
3
MT-11130
4
MT-11040
5
HN1015
3
DEEP. 4 -5 u 5 -6 83 -4 4 -5 5 -6 10 - 11 12 - 13 17 - 19 6 -7 7 -8 13 - 14 25 - 27 33 - 37 43 - 50 19 - 21
TEXTURE # DRAFT
HN1016
4°
HN1017
5°
S
半光泽
TEXTURE # HN2016 HN2017 HN2018 HN2019 HN2020 HN2021 HN2022 HN2023 HN2024 HN2025 HN2026 S G
DRAFT 3° 4 4 5 2 2.5 3 4 4.5 5° 5° 半光泽 全光泽
DEEP. 33 - 38 u 38 - 41 50 - 58 70 - 75 16 - 23 23 - 26 25 - 27 30 - 34 42 - 50 52 - 56 62 - 70
15 mm
Hommer Tester T1000 C - 320
Dat:-------------Nr:----------------
Lt = 15 mm Lc = 2.5 mm Ra = 12.18 Um Rz = 58.84 Um Rm = 64.88 Um Nr = 00023/cm
15 mm
G
全光泽
DEEP. 32 - 33 36 - 38
NIHON ETCHING 咬花制作参考数据
TEXTURE # DRAFT
HN2000
1.5 °
HN2001
2°
HN2002
2.5
HN2003
3.5
HN2004
4
HN2005
5.5
HN2006
5.5
HN2007
5
HN2008
5
HN2009
3
HN2010
