相序保护器接线
输 JXD-IR20A 点 触 12 14 11 22 24 21 - 维库电子市场网
L1保L2护L3器触点输出
电动机1121
JXD-IR20A过、欠压可调相序保护器说明书
一．概述：
本产品的功能集电动机错相保护、断相保护和上、下限电压保护为一体。
当相序接错、电动机断相及电源电压大幅度波动时，均能有效保护电动机，且使用简便（只需接上三相电源和输出控制线），具有与电动机的功率无关，体积小巧等特点。
另外为了抗干扰，还加入了断相延时动作的功能，是三相交流电动机较为理想的保护器。
本产品为正向状态型，即电路正常时，内部继电器吸合，指示灯亮。
二．使用环境和主要技术指标：
使用温度：－20℃——＋55℃
相对湿度：≤90％
额定电压：三相AC400V(50/60H Z)
低压保护：（－5％——－18％）Ue范围可调
高压保护：（＋5％——＋15％）Ue范围可调
触点输出：AC 250V 5A
DC 30V 5A
三．接线方式和触点输出形式示意图如下：
四．注意事项：
1．避免在剧烈摇动和冲击的场合使用。
2．本产品工作时内部有高电压，故非专业修理人员严禁打开外壳。
相序保护器接线图_相序保护器操作指南
相序保护器接线图_相序保护器操作指南相序爱护器操作指南1、把三相电源的三相四线分别接入相序爱护器的L1、L2、L3、N端。
2、相序爱护器的常开、常闭输出端，分别接入掌握设备的回路。
详见相序爱护器接线示意图相序爱护器接线图3、设置参数，把连接好的相序爱护器通上三相电，液晶屏显示其中一相的电压。
（1）相序爱护器正常状况下，按一下R/M，进入设置状态，设置字符闪耀，此时液晶屏上显示设置和相序字样，按▲或▲键可选择是否启用相序爱护功能，ON表示开启，OFF表示关闭。
（2）再按一下相序爱护器的R/M，设置过电压值，液晶屏上显示设置和过压字样，按▲或▲键设置过电压值，过电压值在381V～500V范围内设置，步进量为1V；再按一次R/设置键，设置过电压动作时间（单位为秒），动作时间可在0.1～20秒范围之间设置,步进量为0.1秒。
接线示意图（3）再按一下相序爱护器的R/M，设置欠电压值，液晶屏上显示设置和欠压字样，按▲或▲键设置欠电压值，欠电压值在150V～219V范围内设置，步进量为1V；再按一次R/ M，设置过电压动作时间（单位为秒），动作时间可在0.1～20秒范围之间设置,步进量为0.1秒。
（4）再按一下相序爱护器的R/M，液晶屏上显示End字样，本次设置完成。
（5）当相序爱护器发生电源过压、欠压、缺相、错相、不平衡等故障时，液晶屏上分别闪耀显示过压、欠压、缺相、相序、不平衡等字样，假如故障时间超过设置的动作时间，过压、欠压、缺相、相序、不平衡等字样保持常亮，同时显示故障时的电压值，这时输出触点转换。
（6）由于相序爱护器缺相、错相故障属于不行自动恢复性故障；故发生缺相、错相故障时，相序爱护器能记忆自锁。
即使平安切断相序爱护器工作电源，也会存储故障信息；只有在排解缺相、错相故障后，按R/设置键，相序爱护器才能复位。
而发生过压、欠压故障后，假如线路电压又恢复了正常设置电压范围，相序爱护器能自动恢复。
也可按R/设置键手动恢复。
断相与相序保护器接线方法
断相与相序保护器接线方法
相序爱护器接线不需要其他配件，上端三个接线点接三相电源的火线。
下端只有触点掌握，没有内部电源，需要外部电源，通常使用相序爱护器的触点掌握中间继电器的吸合，再通过中间继电器的触点掌握总电源接触器。
相序不对或断相，相序爱护器触点动作，中间继电器线圈动作，断开总电源接触器的掌握回路。
使整个设备的动力电源断开。
三相的断相与相序爱护继电器通常是与电机掌握电路一起应用的，参考附图：
1、断相与相序爱护继电器用途：断相爱护器是为了爱护电机，相序爱护器是为了相线之间调换位置转变相序。
2、断相爱护器又称电机断相爱护器或者电源源相爱护器，一般多用在三相电机电路上，假如缺少一路电，电机扭力会变小，转子转速会下降，从而导致其它两路电流增大，烧毁电机绕组起原理就是通过不同手段，对三相电进行监控，如有断路状况，就会自动切断电源，避开烧毁绕组，由于科技进展快速，断相爱护器的类型，有通过监测各路电压掌握通断的，有监测各路电流进行掌握的。
3、相序爱护继电器是一种智能型电源爱护器件，采纳微掌握器和数字处理技术，集电压显示、过欠压爱护、缺相爱护和相序爱护功能于一体，中文液晶显示，具有操作简便、体积小巧、牢靠性高等特点。
可广泛应用于各种相序爱护继电器系统，替代传统的相序继电器和过
欠压爱护器。
相序保护器原理和接线
相序保护器原理和接线相序保护器是一种用于电气系统中的保护装置，用于监测三相电源的相序是否正确，并在相序错误的情况下切断电源以避免电气设备受到损坏。
相序保护器可以广泛应用于发电厂、变电站、电力系统和工业设备等领域，保护电气设备免受相序错误带来的危害。
相序保护器的工作原理是通过监测电源切换器的相位关系来确定相序是否正确。
它通常由电位器、电路、继电器和触点等组成。
当电源切换引线相位关系正确时，相序保护器不会产生任何操作；而当相位关系错误时，相序保护器会产生一个输出信号，通过触点控制继电器开关来切断电源。
相序保护器的接线通常包括三个主要部分：电源输入端、负载输出端和触点接线端。
电源输入端通常包括A相、B相和C相三个引线，用于接入三相电源。
负载输出端通常包括A相、B相和C相三个引线，用于接入电气设备的三相线路。
触点接线端通常包括正常工作触点和信号反馈触点，用于进行相序保护器的控制和监测。
接线时，首先将电源输入端的A相、B相和C相引线与三相电源的对应引线相连，确保正确接线。
然后将负载输出端的A相、B相和C相引线与电气设备的对应引线相连，确保正确接线。
最后，将触点接线端的正常工作触点和信号反馈触点与继电器、控制电路等设备相连，以实现相序保护器的正常操作和监测。
总之，相序保护器通过监测电源的相位关系来判断相序是否正确，并在相序错误时切断电源，以保护电气设备的安全运行。
在接线时，需要确保正确连接电源输入端、负载输出端和触点接线端，以确保相序保护器能够正常工作。
相序保护器在电力系统中起着重要的作用，能够提高电气设备的可靠性和安全性。

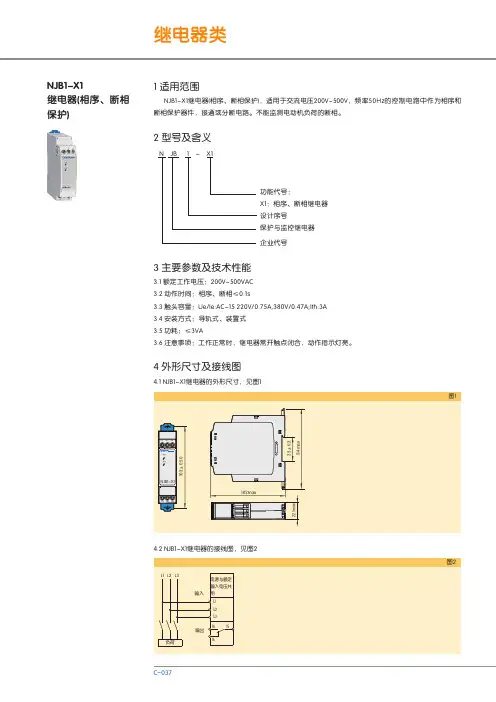

NJB1-X1继电器(相序、断相保护)
NJB1-X1
继电器(相序、断相保护)
1 适用范围
NJB1-X1，适用于交流电压200V~500V，频率50Hz的控制电路中作为相序和断相保护器件，接通或分断电路。
不能监测电动机负荷的断相。
继电器(相序、断相保护)2 型号及含义
N JB 1 - X1
设计序号
企业代号
功能代号：
X1：相序、断相继电器 保护与监控继电器3 主要参数及技术性能
4 外形尺寸及接线图
3.1 额定工作电压：200V~500VAC 3.2 动作时间：相序、断相≤0.1s
3.3 触头容量：Ue/Ie:AC-15 220V/0.75A,380V/0.47A;Ith:3A 3.4 安装方式：导轨式、装置式3.5 功耗：≤3VA
3.6 注意事项：工作正常时，继电器常开触点闭合，动作指示灯亮。
4.1 NJB1-X1继电器的外形尺寸，见图1
4.2 NJB1-X1继电器的接线图，见图2
继电器类
-C 037。
断相与相序保护继电器工作原理及接线图解
断相与相序保护继电器工作原理及接线图解电气自动化控制网断相与相序保护继电器是一种用于工业自动化控制三相电路中的器件。
这种断相与相序保护继电器，内部安装三根相线的取样电路，特别是一些要求不可随便调相的行车或者机床正反转中。
这种结构的保护器，在三相交流电路中作过欠压、断相保护及不可逆转传动设备中作相序保护，具有性能可靠，适用范围广，使用方便等特点。
该系列保护器按图接入电源控制回路，即能起到保护作用，当正常运行的三相电路中，任何一相熔断器开路或者是低压供电线路有断相时，内部的继电器受控于集成电路芯片输出信号，可以迅速的动作，控制交流接触器的线圈，将交流接触器的触头切断，这样就使主电路的3×380V电源没有电源到达被控制的负载电机上，从而达到交流接触器主触头动作,对负载进行断相保护。
其实，这种断相与相序保护继电器它是集成了相序保护，通过继电器来扩大控制交流接触器线圈的一种装置，出厂设计有状态指示灯，一般指示灯亮则说明它工作正常，如果指示灯不亮，则说明断相了或者说的相序出现问题了。
⚡断相保护接线时注意，一般交流电的三根相线分为L1、L2、L3，需要将它们分别接到断相与相序继电器的1、2、3接线端中，如果初次接线，它的指示灯不亮，可以将三相电源端之间任意一相对调一下即可，当接线正确，指示灯常亮。
如果正常使用时，出现断相或者是有一相的线电压< 85%的问题时，保护器是要可靠动作的，动作时间< 2 s。
这种相序保护器还可以鉴别三相电压不平衡，如果三相电源中任意一相电压与另两相电压之间的不对称度满足下式时，保护器可靠动作，动作时间< 2s。
这种断相与相序继电器的输出有5、6、7、8四个接线端子，5、6为一组常开触点，7、8为一组常闭触点，一般都使用5、6接线端子为控制交流接触器的线圈用，而它的7、8一般作为故障报警的喇叭控制使用，只是一种提示音给人们的提示。
相序保护器接线方法及工作原理
相序保护器接线方法及工作原理1. 相序保护器是一种用于保护电气设备免受相序错误的装置。
2. 接线方法的正确性对于相序保护器的工作至关重要。
3. 通常，相序保护器需要与电气设备的主要供电线路连接。
4. 一般情况下，相序保护器需要接线至三相电源系统中。
5. 保证相序保护器的接线正确性可以有效提高其保护性能。
6. 错误的接线方式可能导致相序保护器无法正常工作。
7. 相序保护器通常包括多个输入引脚，需要根据具体情况进行正确的接线。
8. 在接线过程中，应确保各颜色线缆与相应的接线端子正确连接。
9. 定期检查相序保护器接线状态可以减少潜在的安全隐患。
10. 相序保护器的接线应由专业人员进行，确保符合标准和规范。
11. 相序保护器的工作原理是通过监测电源系统的相序，识别正常或异常相序状态。
12. 当电源系统的相序错误时，相序保护器会触发保护动作，切断电气设备的供电。
13. 通过使用相序保护器，可以避免因相序错误而导致的设备损坏或故障。
14. 相序保护器通常采用先进的电子技术，能够实时监测电源系统的相序情况。
15. 相序保护器的工作原理基于电源系统中各相电压的先后顺序进行判断。
16. 当相序保护器检测到相序错误时，会立即采取相应的保护措施。
17. 相序保护器的工作原理涉及对电源系统的电压波形进行实时分析。
18. 通过工作原理的实施，相序保护器可以快速准确地识别相序错误。
19. 相序保护器的工作原理使其成为电气系统中重要的安全保护装置。
20. 使用相序保护器可以有效预防由于相序错误引起的电气设备故障。
21. 相序保护器通常与其他安全保护装置配合使用，提高电气系统的整体安全性。
22. 工作原理简单清晰的相序保护器成为电气设备中不可或缺的一部分。
23. 相序保护器的工作原理要求其能够快速准确地判断电源系统的相序状态。
24. 通过工作原理的实现，相序保护器可以实现快速的故障诊断和应急切断。
25. 相序保护器的工作原理需要依靠精密的电子元件和电路设计来实现。
断相相序保护器的工作原理完整版
断相相序保护器的工作原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。
相序保护就是为了防止这类事故发生。
相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。
R1～R3、电容C1和氖泡N B组成三相交流电相序检测电路。
由于C1的移相作用，当电源按图中A、B、C相序接入时，氖泡发光，而逆相序如A、C、B 接入时，氖泡则不亮。
当按下启动按钮QA时，交流电经C2降压、VD1和VD2整流、DW稳压及C3滤波后得到12V直流电压，加在由继电器K、光敏电阻CDS和开关管V组成的保护执行电路上。
如果此时相序为A、B、C顺序，则氖泡发光，与氖泡封装在一起的CDS受光照后呈现很低的阻抗，V便得到基极偏流而导通，K吸合，K1接通交流接触器C的控制回路，C吸合，电动机启动运转。
反之，如为逆相序，则氖泡不亮，K不吸合，K1断开，电动机便不能被启动。
由此而达到保护目的。
9.温度保护在电动机电流没有超过额定值时，由于通风不良、环境温度过高、启动次数过于频繁等原因，电动机也会过热。
这种情况下用以上的过流保护或过载保护都不能解决问题，因此需要直接反映温度变化的热保护器。
温度保护通常可采用温度继电器。
温度继电器主要有双金属片和热敏电阻式两种，它们都被直接埋置在发热部位。
温度保护与过载保护都是利用温度来触发保护，但并不完全相同。
过载保护是因为电流长时间超出额定值使得继电器升温触发保护；而温度保护是由于散热不良，环境温度过高等因素使得电机过热从而触发保护。
温度保护被触发时，电动机中的电流值有可能是正常的，因此过载保护不一定会起作用。
温度保护与过载保护也是不能互相替代的。
10.漏电保护为了防止直接接触电击事故和间接接触电击事故，防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故，低压配电系统应该具有漏电保护装置。
相序保护器说明
相序保护器使用说明
一、产品简介
HRPST02型相序保护器，在不可逆转传动设备中作相序保护及普通三相电路中作缺相保护，具有性能可靠、抗干扰能力强、适用范围广、使用方便等特点。
二、工作原理
一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏，相序保护就是为了防止这类事故发生。
在三相电路正常工作情况下，电路中电流矢量和等于零，相序继电器不动作；当出现相序异常或缺相时，相序继电器将触发动作，切断控制电路从而达到保护电气负载的目的。
三、接线说明
U相电源与普通继电器线圈串联，继电器一组常开触点作信号输出使用，接线方法如下图所示。
相序继电器
JL-420相序继电器说明书相序继电器概述JL-420相序继电器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。
特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。
本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。
JL-420相序继电器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。
相序继电器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相（动态断相和静态断相）故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。
相序继电器规格选型●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的相序继电器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420相序继电器。
如用户只需要相序保护，缺相保护两种功能，使用于船用440V的电压，那所选的产品型号应该为JL-420-440T相序继电器。
相序继电器功能介绍过压和欠压保护：过压保护判定依据为三相电压中最高电压大于过压判定值，欠压保护判定依据为最低电压小于欠压判定值，发生过欠压故障后保护器‘过/欠压’指示灯闪烁，在延迟设定的动作时间后内部继电器动作，保护动作后‘过/欠压’指示灯常亮。
相序保护器原理和接线
1.
110%）Ue。
2.断相保护：在HHD5系列产品电压取样信号①、②、③前端，三相电源中任一相断相，保护器可靠的动作，起到断相保护作用（HHD5-A、B、C产品只对启动时的断相起保护作用，对工作过
程中的断相不保护）。
3.相序保护：保护器相序认定后，如果任意调换一相线，电动
机将无法启动，保护器起到相序保护作用。
4.电压不平衡保护：三相电源中任一相电压与另两相电压之间的不对称度≥13%时，保护器可靠的动作，起到保护作用（HHD5-A、B、C无此保护功能）。
5.
6.
7.
8.
9.
1.按接线图正确接线，如电动机无法启动，则保护器已进行相序鉴别，需将保护器输入的A、B、C三相电源任意换一相，电动机即能正常启动，此时保护器相序已认定。
2.HHD5系列保护继电器应在无腐蚀性气体、严重霉菌及尘埃
的场所使用和贮存。
3.HHD5-A、B继电器在不通电状态下其触点5、6断开；在正常运行状态下，其触点5、6接通；在保护状态下，其触点5、6断开。
4.
5.
6.。
相序保护器接线方法及工作原理
相序保护器接线方法及工作原理一、相序保护器的接线方法相序保护器是一种用于保护电力系统中三相电源的设备，常用于电力变压器、发电机和电动机等设备的保护。
其接线方法主要包括电流互感器的接线和电压互感器的接线。
1. 电流互感器接线电流互感器（CT）是相序保护器的重要组成部分，用于测量电流信号并将其传递给保护装置。
在接线时，需要将电流互感器的一次侧接入电源系统的三相线路中，而将二次侧接入保护装置。
对于电力变压器和发电机等设备，一般采用带有CT接线盒的接线方式。
在接线时，需要注意保护装置的接线方式，一般有星形和三角形两种方式，需要根据具体情况选择合适的接线方式。
2. 电压互感器接线电压互感器（VT）用于测量电源系统的电压信号，并将其传递给保护装置。
在接线时，需要将电压互感器的一次侧接入电源系统的三相线路中，而将二次侧接入保护装置。
与电流互感器不同的是，电压互感器的接线方式较为简单，一般采用星形接线方式，即将电压互感器的二次侧中性点接地，而将其他两相接入保护装置。
二、相序保护器的工作原理相序保护器主要通过监测电源系统中的相序情况来实现保护功能，当电源系统中出现相序错误时，相序保护器将会触发保护装置，切断电源系统，以避免设备的损坏。
相序保护器的工作原理可以简单描述为以下几个步骤：1. 电源系统的测量：相序保护器通过电流互感器和电压互感器测量电源系统的电流和电压信号，并将其转化为相应的电信号。
2. 相序检测：相序保护器通过比较电流和电压信号的相位差来检测电源系统的相序情况。
当电源系统的相序正确时，电流和电压信号的相位差为120度，而当相序错误时，相位差将会偏离120度。
3. 相序保护：当相序保护器检测到电源系统的相序错误时，它将会触发保护装置，切断电源系统，以避免设备的损坏。
同时，相序保护器还会发出警报信号，提醒操作人员进行处理。
三、总结相序保护器是一种用于保护电力系统中三相电源的设备，其接线方法包括电流互感器的接线和电压互感器的接线。
相序继电器的接线方法及工作
相序继电器的接线方法及工作
相序继电器是一种用于电力系统相序保护的电器。
它的主要作用是保护电机、发电机和变压器等设备不受相序交换的影响，以确保它们在正确的相序下运行。
下面将介绍相序继电器的接线方法及工作原理。
1. 接线方法
相序继电器通常安装在电气控制柜里。
它的接线方法如下：
(1) 将继电器的电源连接到电源线上。
(2) 将继电器的N相接到电气控制柜的N相。
(3) 将继电器的U相、V相、W相分别接到电气控制柜的U相、V 相、W相。
(4) 将电机、发电机或变压器的U相、V相、W相分别接到相应的继电器输出端。
2. 工作原理
相序继电器的工作原理是通过监测电气系统的相序变化来保护电机、发电机和变压器等设备。
当相序交错时，继电器会发出警报并断开电路，以避免设备损坏。
具体而言，当电气系统中的相序正确时，继电器的三相继电器输出端会依次闭合，使电机、发电机或变压器等设备正常运行。
当相序交成时，继电器的输出端无法依次闭合，以避免设备受到不必要的压力。
此外，相序继电器通常还具有过压、欠压、失电等报警功能，以保护电机、发电机和变压器等设备的安全运行。
综上所述，相序继电器是一种重要的电气保护装置。
它能够准确地监测电气系统中的相序变化，并及时采取措施，以确保设备在正确的相序下运行，避免由于相序交错而造成的设备损坏。
xj3-g相序保护器
以上是XJ3、XJ3-G系列断相、相序保护器的详细信息，如果您对XJ3、XJ3-G系列断相、相序保护器的价格、厂家、型号、图片有什么疑问，请联系我们获取XJ3、XJ3-G系列断相、相序保护器的最新信息。
安装与接线图
1、接线示意图5、6常开触点，7、8常闭触点为未加三相电源时工作状态；
2、安装尺寸 3、安装位置：垂直或水平安装 4、外形尺寸：81.5×45.5×106六、注意事项1、如在原控制回路中按图装入XJ继电器后，电机无法启动，说明XJ继电器相序鉴别已起作用，只需将XJ继电器输入的1、2、3脚接线任意两线相互换接即能正常启动，此时相序已认定。以后只要更动任何一相电源XJ继电器即能起到保护作用。2、XJ继电器在无腐蚀性气体及尘埃等场所作用和贮存。3、继电器在运输中应注意防震防潮。4、继电器与底座间有扣攀锁紧，在拔出继电器本体前先扳开扣攀，然后缓慢拔出继电器。 本产品符合Q/TZ045-2001标准。 产品型号规格单位订购XJ6台XJ5台XJ4台XJ3（XJ3-G）台XJ2台
一次设备的相序ct的二次接线
一次设备的相序ct的二次接线相序CT（Current Transformer，简称CT）是电力系统中常用的一种电流互感器，用于测量和保护系统中的电流。
在一次设备中，相序CT的二次接线是一个关键的环节，它决定了CT的使用方式和作用。
相序CT的二次接线分为两种常见的方式：星形接线和三角形接线。
下面将分别介绍这两种接线方式的特点和应用场景。
一、星形接线星形接线是指相序CT的二次绕组的连接方式为星形。
具体来说，相序CT的三个二次绕组首尾相接，形成一个星形结构。
星形接线主要有以下特点：1. 电压相对较低：星形接线使得CT的二次侧电压较低，适合于需要较低电压信号进行测量和保护的场景。
2. 测量电流：星形接线的相序CT可以用于测量系统中的电流大小，常用于电能计量和电力监测系统中。
3. 保护作用：星形接线的相序CT可以用于系统的过流保护和短路保护，通过测量电流的大小，及时判断系统是否存在故障，保护设备的安全运行。
4. 系统中性点接地：星形接线的相序CT可以用于检测系统中的中性点电流，判断系统是否存在接地故障。
二、三角形接线三角形接线是指相序CT的二次绕组的连接方式为三角形。
具体来说，相序CT的三个二次绕组首尾相连，形成一个闭合的三角形结构。
三角形接线主要有以下特点：1. 高电压输出：三角形接线使得CT的二次侧电压较高，适合于需要较高电压信号进行测量和保护的场景。
2. 测量电压：三角形接线的相序CT可以用于测量系统中的电压大小，常用于电力负荷分析和电力质量监测。
3. 电网分析：三角形接线的相序CT可以用于对电网的频率、相序和相位等参数进行分析，帮助电力系统的运行和维护。
4. 继电保护：三角形接线的相序CT可以用于系统的继电保护，通过检测电流和电压的大小和相位关系，判断系统是否存在故障，并及时采取保护措施。
总结：相序CT的二次接线方式决定了其在电力系统中的使用方式和作用。
星形接线适用于测量电流、保护设备和检测中性点接地；三角形接线适用于测量电压、进行电网分析和继电保护。
相序保护器工作原理
相序保护器工作原理
相序保护器是一种用来保护电力系统中设备和负载的装置，它能够监测电力系统中的相序，并在相序错误时触发保护动作，从而防止设备损坏或电力系统运行异常。
相序保护器的工作原理主要包括以下几个方面：
1. 监测相序：相序保护器通过连接在电力系统的主线上，利用电流、电压信号或其他相关信号来监测电力系统中的相序。
它通常会与电力系统中的接线盒、开关设备或主断路器进行连接，以实时获取电力系统的相序信息。
2. 检测相序错误：相序保护器通过比较电力系统中的相序信号与设定值或参考值进行比对，来检测相序是否正确。
如果相序错误（如ABC相序出现ACB或BAC等错误），相序保护器
将判断出现了相序异常。
3. 触发保护动作：一旦相序异常被检测到，相序保护器将触发保护动作。
通常情况下，相序保护器会向负责控制电力系统的继电器或开关设备发送信号，以切断电流或启动其他保护设备，从而保护电力系统中的设备和负载。
4. 报警和指示：相序保护器通常还会具备报警和指示功能，用于通知操作员或监控系统出现相序错误的情况。
一般报警方式包括声音、灯光或数字显示屏等。
这有助于操作员及时采取措施避免进一步损坏或故障。
相序保护器在电力系统中起到了非常重要的作用，它能够防止相序错误引起的设备损坏、短路故障及安全问题。
通过对电力系统中的相序进行监测和保护，可以确保电力系统的稳定运行，并降低潜在的风险和损失。
相序保护器接线方法及工作原理
相序保护器接线方法及工作原理1. 相序保护器是一种用于保护电气设备和系统的重要装置。
2. 相序保护器的接线方法通常包括接入电源、接入三相电路和接入控制装置等步骤。
3. 通过正确的接线方法，相序保护器可以有效地监测电路的相序状态。
4. 相序保护器具有识别相序错误的能力，以避免电气设备因相序问题而损坏。
5. 相序保护器通常被广泛应用于工业和商业电气系统中。
6. 为了确保安全和可靠性，相序保护器的接线必须符合相关的电气标准和规范。
7. 相序保护器的工作原理是利用电流和电压信号进行相序状态的监测和分析。
8. 当相序错误发生时，相序保护器将通过触发报警或切断电源的方式保护电气设备。
9. 相序保护器的设计考虑了电路的相位、频率和幅度等参数。
10. 通过合适的接线方法，相序保护器可以实现对各种类型电路的保护。
11. 相序保护器能够在电气系统中快速准确地检测出相序错误，防止设备受损。
12. 正确的接线方法是相序保护器正常工作的前提条件，必须得到严格遵守。
13. 相序保护器的工作原理基于电气信号的采集、处理和识别。
14. 电气设备的正常运行需要相序保护器的有效保护，因此其接线方法至关重要。
15. 对于变压器和电动机等设备，相序保护器的接线方法和工作原理都有特殊要求。
16. 相序保护器的接线应考虑电路的稳定性和可靠性，确保能够及时发现并处理相序错误。
17. 相序保护器的工作原理涉及信号采集、数据处理和决策执行等多个方面。
18. 通过了解相序保护器的工作原理，能够更好地掌握其在电气系统中的作用和优势。
19. 电气系统中的相序错误可能导致设备损坏和生产中断，相序保护器的接线方法和工作原理能够有效预防这些问题。
20. 对于连锁和保护性断路器，相序保护器的接线方法有其独特之处，需要特别注意。
21. 相序保护器的工作原理是基于对电气信号的特征进行分析和识别。
22. 电气系统中可能存在临时性或持续性的相序错误，相序保护器需要能够有效应对这些情况。
相序保护器的工作原理
相序保护器的工作原理
相序保护器是一种电气保护装置，用于检测和保护交流电源系统中的相序错误。
相序错误通常是由于三相电源连接错误或线路故障引起的，可能会导致电机反转或其他设备故障。
相序保护器可以有效地检测这些错误并采取保护措施。
相序保护器的工作原理基于三相电源之间的相序关系。
在正常情况下，三相电源的相序是按照一定的顺序依次接入设备，通常为相序“A-B-C”。
相序保护器通过检测相序信号来确定三相
电源的相序是否正确。
相序保护器通常包括一个相序监测模块和一个触发保护模块。
相序监测模块通过测量相序信号的相位差和频率来判断相序是否正确，如果相序错误，相序监测模块会输出一个信号给触发保护模块。
触发保护模块接收到相序错误信号后，会立即采取保护措施。
常见的保护措施包括切断电源、停止电机运行等。
这些保护措施可以有效地防止设备的损坏和意外事故的发生。
相序保护器通常还具有其他功能，如监测电源电压、电流等，并可以与其他保护装置进行联动。
这样可以提供更全面的保护，确保电力系统的安全和稳定运行。
总之，相序保护器通过监测三相电源的相序信号，判断相序是否正确，并采取相应的保护措施，以确保电力系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相序保护器接线图
取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。
现有两类产品一类为：当电源相序发生变化时，相序不符，输出继电器无法接通，从而保护了设备，避免事故的发生；另一类采用数字微芯技术产品，可实现自动相序识别，并实现自动相序转换，保证电机恒定相序转动。
三相电源依次接入保护器的U,V,W(有的是R,S,T或L1、L2 、L3)三个接线点，相序保护器的辅助触点一般有一常开一常闭。
接入控制回
路中，具体接常开还是常闭根据控制原理或者接线图来接，.当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭，常闭变常开。
若起到保护作用，应该接常闭触点。
