变压器技术参数
变压器主要技术参数
主要技术参数
10kV级SC9系列
额定容量
(kVA)
电压组合(kV）
联结
组
标号
短路
阻抗
(%)
损耗(kW)
空载
电流
(%)
重量
(kg)
外形尺寸(mm)
长(L)×宽(B)×高(H)
规矩(mm)
纵向×横向
保护外壳尺寸(mm)
长(L)×宽(B)×高(H)
高
压
分接
范围
低
压
空
载
负
载
30
11
10.5
2200×1850×2530
2000
2.920
14.600
0.8
6200
1940×1255×2110
2300×1900×2660
2500
3.460
17.400
0.8
7570
2100×1255×2350
2400×1950×2750
10kV级SCB10系列
额定容量
(kVA)
电压组合(kV）
联结
组
标号
短路
630
1.300
5.940
1.1
2880
1460×1000×1600
1800×1750×2150
630
1.190
6.160
1.1
3005
1520×1000×1410
1800×1750×1960
主要技术参数
10kV级SCZB9系列
额定容量
(kVA)
电压组合(kV）
联结
组
标号
短路
阻抗
(%)
损耗(kW)
干式800kva室内变压器参数
干式800kva室内变压器参数
干式800kva室内变压器的参数包括：
1. 额定容量：800kVA
2. 额定电压：10/
3. 额定电流：/1155A
4. 空载损耗：1520W
5. 负载损耗：6960W
6. 联结组别：Dyn11或Yyno
7. 空载电流：%
8. 短路阻抗：6%
9. 噪声：45dB
10. 外形尺寸（mm）：轨距820960
11. 冷却方式：自冷和风冷
12. 重量（KG）：1950
此外，干式800kva室内变压器还具有其他一些重要的技术参数，如使用频率（50/60HZ）、耐压强度（2000V/min无击穿）、绝缘等级（F级，特殊等级可定制）、绝缘电阻（≥2M欧姆）以及连接方式（Y/Y、△/Y0、Yo/△，自耦式可选）等。
以上参数仅供参考，具体参数可能会因制造商和型号而有所不同。
在使用前，建议查阅产品说明书或与制造商联系以获取准确和详细的信息。

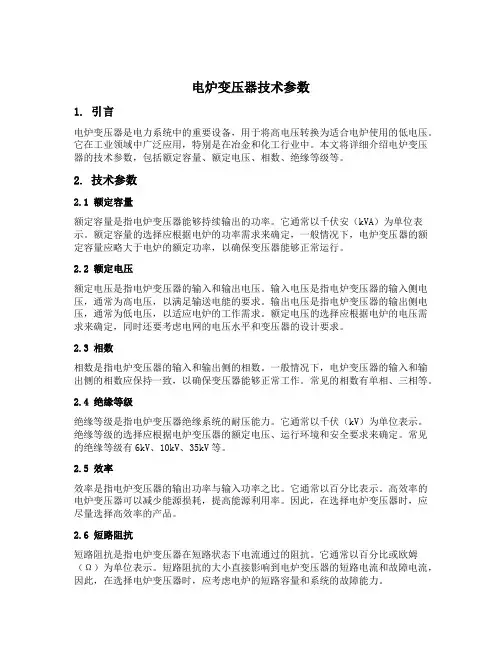

电炉变压器技术参数
电炉变压器技术参数1. 引言电炉变压器是电力系统中的重要设备，用于将高电压转换为适合电炉使用的低电压。
它在工业领域中广泛应用，特别是在冶金和化工行业中。
本文将详细介绍电炉变压器的技术参数，包括额定容量、额定电压、相数、绝缘等级等。
2. 技术参数2.1 额定容量额定容量是指电炉变压器能够持续输出的功率。
它通常以千伏安（kVA）为单位表示。
额定容量的选择应根据电炉的功率需求来确定，一般情况下，电炉变压器的额定容量应略大于电炉的额定功率，以确保变压器能够正常运行。
2.2 额定电压额定电压是指电炉变压器的输入和输出电压。
输入电压是指电炉变压器的输入侧电压，通常为高电压，以满足输送电能的要求。
输出电压是指电炉变压器的输出侧电压，通常为低电压，以适应电炉的工作需求。
额定电压的选择应根据电炉的电压需求来确定，同时还要考虑电网的电压水平和变压器的设计要求。
2.3 相数相数是指电炉变压器的输入和输出侧的相数。
一般情况下，电炉变压器的输入和输出侧的相数应保持一致，以确保变压器能够正常工作。
常见的相数有单相、三相等。
2.4 绝缘等级绝缘等级是指电炉变压器绝缘系统的耐压能力。
它通常以千伏（kV）为单位表示。
绝缘等级的选择应根据电炉变压器的额定电压、运行环境和安全要求来确定。
常见的绝缘等级有6kV、10kV、35kV等。
2.5 效率效率是指电炉变压器的输出功率与输入功率之比。
它通常以百分比表示。
高效率的电炉变压器可以减少能源损耗，提高能源利用率。
因此，在选择电炉变压器时，应尽量选择高效率的产品。
2.6 短路阻抗短路阻抗是指电炉变压器在短路状态下电流通过的阻抗。
它通常以百分比或欧姆（Ω）为单位表示。
短路阻抗的大小直接影响到电炉变压器的短路电流和故障电流，因此，在选择电炉变压器时，应考虑电炉的短路容量和系统的故障能力。
2.7 温升温升是指电炉变压器在额定负载下产生的温度升高。
它通常以摄氏度（℃）为单位表示。
温升的大小直接影响到电炉变压器的运行可靠性和寿命。
电力变压器主要技术参数
电力变压器主要技术参数变压器在规定的使用环境和运行条件下，主要技术数据一般都都标注在变压器的铭牌上。
主要包括：额定容量、额定电压及其分接、额定频率、绕组联结组以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）和总重。
A、额定容量（kVA）：额定电压.额定电流下连续运行时,能输送的容量。
B、额定电压（kV）：变压器长时间运行时所能承受的工作电压.为适应电网电压变化的需要,变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节低压侧输出电压.C、额定电流(A):变压器在额定容量下,允许长期通过的电流.D、空载损耗（kW）:当以额定频率的额定电压施加在一个绕组的端子上，其余绕组开路时所吸取的有功功率。
与铁心硅钢片性能及制造工艺、和施加的电压有关.E、空载电流（%）:当变压器在额定电压下二次侧空载时,一次绕组中通过的电流.一般以额定电流的百分数表示.F、负载损耗（kW）:把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率.G、阻抗电压（%）：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示.H、相数和频率：三相开头以S表示，单相开头以D表示。
中国国家标准频率f为50Hz。
国外有60Hz的国家（如美国）。
I、xx与冷却：变压器绕组或上层油温与变压器周围环境的温度之差,称为绕组或上层油面的温升.油浸式变压器绕组温升限值为65K、油面温升为55K。
冷却方式也有多种：油浸自冷、强迫风冷，水冷，管式、片式等。
J、绝缘水平：有绝缘等级标准。
绝缘水平的表示方法举例如下：高压额定电压为35kV级，低压额定电压为10kV级的变压器绝缘水平表示为LI200AC85/LI75AC35，其中LI200表示该变压器高压雷电冲击耐受电压为200kV，工频耐受电压为85kV，低压雷电冲击耐受电压为75kV，工频耐受电压为35kV.奥克斯高科技有限公司目前的油浸变压器产品的绝缘水平为LI75AC35，表示变压器高压雷电冲击耐受电压为75kV，工频耐受电压为35kV，因为低压是400V，可以不考虑。
变压器的技术参数
变压器的技术参数一．变压器的容量：变压器容量计算是一个专业的技术性问题，并不是一个简单的公式就能计算出来的，需要考虑到如负荷率、功率因数等很多方面的因素。
但可以对变压器容量进行一个估算。
例如利用计算负荷法进行估算1. 变压器的容量等于三相容量之和，先知道变压器的额定电压，额定电流，然后根据公式P（视在功率）=/3*U*I（U是相电压，/3表示更号3），用高压侧电压电流算和用低压侧的算是一样的。
例如：二次额定电流144.3A，电压是400V，那么容量是/3*400*144.3=100KVA2.首先选择变压器的额定电压。
高压侧电压与所接入电网电压相等，低压侧电压比低压侧电网的电压高10%或5%（取决变压器电压等级和阻抗电压大小）；额定容量选择。
计算变压器所带负荷的大小（要求统计最大综合负荷，将有功负荷kW值换算成视在功率kVA），如果是两台变压器，那么每台变压器的容量可按照最大综合负荷的70%选择，一台变压器要按总负荷考虑，并留有适当的裕度。
其它名牌参数可结合变压器产品适当考虑。
例如：选择35/10kV变压器。
假定最大负荷为3500kW，功率因数为0.8，选两台变压器，容量S=0.7×3500/0.8=3062kVA，可选择3150kVA的变压器，电压比为35kV/10.5kV。
再从产品目录中选择型号。
3.变压器效率一般为0.8，负载时的功率因数通常约为0.7附近，功率因数从0.7提高到0.95时每KW需无功补偿容量为0.691千乏，根据变压器的容量计算无功补偿电容量：Qc＝变压器容量(KVA)×0.8×0.691二．变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
绝缘的温度等级分为A级E级B 级F级H级。
各绝缘等级具体允许温升标准如下：a E B F H 最高允许温度（℃）105 120 130 155 180 绕组温升限值（K）60 75 80 100 125 性能参考温度（℃）80 95 100 120 145三变压器的绝缘水平变压器绕组额定耐受电压用下列字母代号标志：LI——雷电冲击耐受电压SI——操作冲击耐受电压AC——工频耐受电压2、变压器的绝缘水平是按高压、中压、低压绕组的顺序列出耐受电压值来表示（冲击水平在前）的，其间用斜线分隔开。
变压器的一些技术参数
最佳答案规格按电压来说分36伏,110伏,0.4千伏,10千伏,22千伏,6千伏,35千伏,110千伏,220千伏,350千伏,200千伏,500千伏,250千伏,600千伏按容量来说我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算，50KVA，80KVA，100KVA等变压器的型号太多了变压器的型号由：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。
如：SFPZ9-120000/110指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KVA，高压侧额定电压为110KV的变压器。
容量的话国家标准容量为：30，50，63，80，100，125，160，200，250，315，400，500，630，800，1000，1250，1600，2000变压器百科名片变压器图片变压器bian ya qi利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。
在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。
目录变压器简介组成制作原理变压器与变频器的区别：补充变压器工作原理：A.电压比：Ｃ变压器的功率怎样判别电源变压器参数变压器的原理变压器损耗材料电源变压器的比较变压器的检测变压器磁屏蔽电力变压器巡视检查应符合下列规定：变压器的分类配电变压器保护存在问题及解决变压器干燥处理的方法有哪些?1、感应加热法2、热风干燥法变压器的绝缘等级变压器的主要组成部分我国变压器发展历史变压器简介组成制作原理变压器与变频器的区别：补充变压器工作原理：A.电压比：Ｃ变压器的功率怎样判别电源变压器参数变压器的原理变压器损耗材料电源变压器的比较变压器的检测变压器磁屏蔽电力变压器巡视检查应符合下列规定：变压器的分类配电变压器保护存在问题及解决变压器干燥处理的方法有哪些?1、感应加热法2、热风干燥法变压器的绝缘等级变压器的主要组成部分我国变压器发展历史展开变压器简介变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）;自耦变压器；高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E型和C型铁芯，XED型，ED型CD型。
变压器参数详解
变压器知识-变压器参数详解一、我们先以S9-250/10型变压器来说明变压器参数的具体数值，大家有一个简单的概念产品型号 S9-250/10额定容量(kVA) 250短路阻抗ud(％)4空载损耗(W) 560负载损耗(W) 3050空载电流1.20重量（kg）器身吊重675 油重 190 总重 1035长×宽×高(mm) 1320×943×1433轨距E(mm) 550年损耗电量(kW.h)：空载 7534 负载12960 合计 20494年变损电量E=(p0+I0%×Sn/100×K)×t+（pk+ud％×Sn/100×K）×（Sj/Sn）2×τ铁心损耗E0＝(p0+I0%×Sn/100×K)×t,k取0.1，t为变压器年受电时间，取8760h。
负载损耗Ek＝（pk+ud％×Sn/100×K）×（Sj/Sn）2×τSj为变压器的计算负载，一般取变压器额定容量的80％，τ为变压器最大负荷年利用小时数，可以通过查表求得，计算时一般取4000h～5000h二、变压器参数的具体含义1 额定容量Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量，单位kVA。
其计算公式为：三相变压器Se＝1.732UeIe 单相变压器量Se＝UeIe2、额定电压Ue“指变压器长时间运行时所能承受的工作电压(铭牌上的Ue 值，是指调压分接开关在中间分头时的额定电压)；单位为kV。
3、额定电流Ie：在额定容量Se和允许温升条件下，允许长期通过的工作电流，单位为A。
4、短路电压Ud％：也称阻抗电压(UK％)，将变压器的二次绕组短路，一次侧施加电压，至额定电流值时，原边的电压和额定电压Ue之比的百分数。
即：Ud%=Ud/Ue·100%变压器的并列运行要求Ud％值相同，当变压器二次侧短咱时，Ud％值将决定短路电流大小，所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。
变压器技术参数
变压器技术要求：
20KV/0.4kV干式变压器，频率：50Hz，
1. 应遵守的标准
1.1合同中按照有关标准规范规定的设备包括卖方从别处购来的设备和附件，都必须符合标准规范和准则的最新版本或修订本。
GB1094GB6450-86GB/T10228-2008 GB/T4208-2008 JB10088-2004 IEC60076-11-2004
1.2其产品应通过国家认可的相关部门检测及应有型式试验报告。
2. 使用环境条件
2.1环境温度：-15℃～+40 ℃，日温差：25 ℃
2.2海拔高度：不超过1000米
3.变压器主要要求：
3.1 强迫风冷
3.2 温控、温显和风机系统并具备通讯功能(抗干扰性能完全满足JB/T7631_94《变压器用电阻温度计》要求)。
3.3 铁芯采用冷轧硅钢片
3.4 变压器抗雷击大于75千伏
3.5投标单位需提供变压器尺寸
3.6变压器局放应小于5PC
3.7变压器过载能力为 1.2倍额定负载2小时
3.8变压器温升:≤100℃
3.9变压器绝缘介质耐热等级为F级
4.变压器型号：（共6台）
选用SCB10-2000kVA（4台），SCB10-2500kV A（2台）； 20±2x2.5%/0.4kV,DYn11,Uk=6%。
5.变压器柜：由低压开关柜制造厂提供，变压器柜内铜排及其配件由低压开关柜制造厂提供。
硅钢片剪切需全自动数控机床。
硅钢片叠加最好采用全自动数控机床。
高压铜芯线绕制和低压铜箔绕制及环氧树脂浇注必须是全自动数控机床。
变压器技术参数
2．本产品减少多次谐波,提高变压器用电质量。
3．严格按国家JB/T8636-1997标准制造。
4．该产品一年内实行“三包”，终身服务。
以上数据有什么疑问，再行落实。
S11-2000/15-0.4
（1台）
2000KVA
高压15KV±5%低压0.4KV
高压77.0A低压:2886.8A
5.5%
Dyn11
空载损耗2.84KW负载损耗17.1KW
ZSSP-2500/15-0.66*3（2台用于轧机）
2500KVA
高压15KV±5%低压0.66KV
高压96.2A低压d接729.0A
变压器技术参数
该产品是目前国家推广的技术上最成熟、性能最佳的优异产品。
技术参数如下：
型号
额定容量
额பைடு நூலகம்电压
额定电流
阻抗电压
连接组别
损耗
S11-1600/15-6.0
（4台用于4套电炉）
1600KVA
高压15KV±5%低压6.0KV
高压61.6A低压:154.0A
5.0%
Dyn11
空载损耗2.40KW负载损耗14.50KW
yn接729.0A
yn接729.0A
6.5%
DdO,yn11 yn11
空载损耗3.35KW负载损耗20.3KW
ZSSP-3500/15-1*2
（1台用于匝动）
3500KVA
高压15KV±5%低压1.0KV
高压134.7A低压d接1010.4A
yn接1010.4A
7.0%
DdO,yn11
空载损耗4.15KW负载损耗26.55KW
变压器知识-变压器参数详解
变压器参数详解一、我们先以S9-250/10型变压器来说明变压器参数的具体数值，大家有一个简单的概念产品型号S9-250/10额定容量(kVA) 250短路阻抗ud(％)4空载损耗(W) 560负载损耗(W) 3050空载电流1.20重量（kg）器身吊重675 油重190 总重1035长×宽×高(mm) 1320×943×1433轨距E(mm) 550年损耗电量(kW.h)：空载7534 负载12960 合计20494年变损电量E=(p0+I0%×Sn/100×K)×t+（pk+ud％×Sn/100×K）×（Sj/Sn）2×τ铁心损耗E0＝(p0+I0%×Sn/100×K)×t,k取0.1，t为变压器年受电时间，取8760h。
负载损耗Ek＝（pk+ud％×Sn/100×K）×（Sj/Sn）2×τSj为变压器的计算负载，一般取变压器额定容量的80％，τ为变压器最大负荷年利用小时数，可以通过查表求得，计算时一般取4000h～5000h二、变压器参数的具体含义1、额定容量Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量，单位kVA。
其计算公式为：三相变压器Se＝1.732UeIe，单相变压器量Se＝UeIe。
2、额定电压Ue：指变压器长时间运行时所能承受的工作电压(铭牌上的Ue值，是指调压分接开关在中间分头时的额定电压)；单位为kV。
3、额定电流Ie：在额定容量Se和允许温升条件下，允许长期通过的工作电流，单位为A。
4、短路电压Ud％：也称阻抗电压(UK％)，将变压器的二次绕组短路，一次侧施加电压至额定电流值时，原边的电压和额定电压Ue之比的百分数。
即：Ud%=Ud/Ue·100%。
变压器的并列运行要求Ud％值相同，当变压器二次侧短路时，Ud％值将决定短路电流大小，所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。
变压器额定参数
变压器额定参数变压器是一种将电能互相转换的电气设备，被广泛应用于电力系统、工业生产和民用领域。
变压器的额定参数是指在设计和生产过程中确定的重要性能指标，包括额定容量、额定电压、额定频率等。
本文将详细介绍变压器的额定参数和其对应的技术规范。
一、额定容量变压器的额定容量是指变压器能够稳定、可靠地输出的最大功率或容载能力。
通常以千伏安（kVA）为单位进行表示。
额定容量决定了变压器的尺寸和重量，在选择和设计变压器时至关重要。
根据实际需求，变压器的额定容量可以选择不同的数值，例如10kVA、100kVA、1000kVA等。
二、额定电压额定电压是指变压器在正常工作条件下的额定输入和输出电压。
输电系统中的电压等级通常是高压或中压，变压器能够将其转换为适用于用户的低压电能。
具体的额定电压数值可以根据输电系统和用户需求进行选择，常见的额定电压范围包括10kV、20kV、35kV等。
三、额定频率额定频率是指变压器所适用的电力系统的标准工频。
在大多数国家和地区，电力系统的标准频率为50Hz或60Hz，变压器必须与之匹配。
选择合适的额定频率可以确保变压器在工作中运行稳定、效率高，并能与其他电气设备正常配合使用。
四、额定绝缘水平额定绝缘水平是指变压器绝缘系统的耐压强度和绝缘能力。
它决定了变压器在设备运行期间的安全性和可靠性。
额定绝缘水平涉及到绝缘材料的选择和绝缘结构的设计，包括绝缘材料的耐电压等级、绝缘子的类型和配置等。
五、额定效率额定效率是指变压器在额定负载条件下的能量转换效率。
高效率的变压器能够降低能源损耗，提高能源利用效率，减少对环境的影响。
额定效率通常以百分比形式表示，例如98%、99%等。
六、额定温升额定温升是指设备在额定负载条件下，各部件的温度升高值。
温升过高会导致设备的寿命缩短，甚至引发故障。
因此，在设计和选择变压器时，额定温升是一个关键参数。
常见的额定温升数值有65°C、75°C等。
综上所述，变压器的额定参数是保证设备正常运行和安全可靠性的重要指标。
变压器的技术参数
变压器的技术参数
变压器的技术参数是指用于描述变压器性能和特性的数据，主要包括以下几个方面：
1. 额定容量：指变压器在规定的使用条件下，能够长期稳定输出的功率。
通常以 kVA 或MVA 为单位。
2. 额定电压：指变压器一次侧和二次侧的额定电压值，一般以 kV 为单位。
3. 短路阻抗：指变压器在短路状态下的等效阻抗值，通常以百分数表示。
4. 空载电流：指变压器在空载状态下一次侧的电流值，通常以百分数表示。
5. 空载损耗：指变压器在空载状态下的损耗功率，通常以 kW 为单位。
6. 负载损耗：指变压器在负载状态下的损耗功率，通常以 kW 为单位。
7. 温升：指变压器在运行过程中，油温与环境温度之间的差值，通常以 K 为单位。
8. 绝缘水平：指变压器绝缘材料的耐压能力，通常以 kV 为单位。
9. 噪声：指变压器在运行过程中产生的噪声水平，通常以分贝（dB）为单位。
以上是变压器的主要技术参数，不同类型和规格的变压器可能会有所不同。
在选择和使用变压器时，需要根据实际需求和使用条件来确定合适的技术参数。
变压器的分类结构及其技术参数
变压器的分类结构及其技术参数1、变压器：将一种电压转换成同频率的另一种电压的设备。
文字符号：TM或T。
2、变压器的分类：变压器的种类很多，可按其用途、结构、相数、冷却方式等不同来进行分类。
（1）按用途分类：有电力变压器、特种变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。
（2）按结构分类：有双绕组变压器、三绕组变压器、多绕组变压器、自耦变压器。
（3）按冷却方式分类：有油浸式变压器、干式变压器。
（4）按冷却方式分类：有自然冷式、风冷式、水冷式、强迫油循环风（水）冷方式、及水内冷式等。
（5）按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器、辐射式变压器等。
（6）按电源相数分类：单相变压器、三相变压器、多相变压器。
（7）按导电材质分类：有铜线变压器、铝线变压器及半铜半铝、超导等变压器。
（8）按调压方式分类：可分为无励磁调压变压器、有载调压变压器（9）按中性点绝缘水平分类：有全绝缘变压器、半绝缘（分级绝缘）变压器3、变压器的结构：铁芯和绕组是变压器中最主要的部件，构成了变压器的器身。
主要介绍三相油浸式电力变压器和环氧树脂浇注绝缘的三相干式电力变压器的结构。
（1）三相油浸式电力变压器：如下图所示：1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道；7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；12-放油阀门；13-器身；14-接地板；15-小车；16压力释放阀（补充：图左上侧）（1）铭牌：在技术参数中具体讲；（2）信号式温度计：热保护装置，监测油和绕组的温度，变压器的寿命取决于它的运行温度（3）吸湿器：吸湿器又名呼吸器，常用吸湿器为吊式吸湿器结构。
吸湿器内装有吸附剂硅胶，油枕内的绝缘油通过吸湿器与大气连通，内部吸附剂吸收空气中的水分和杂质，以保持绝缘油的良好性能。
变压器产品详细参数
产品详细参数：◆产品介绍 Overview该产品执行国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》。
S11系列是三相油浸式配电变压器。
铁心材料选用DQ133-30（9型）、30ZH120（11型）、23ZH90（13型）等冷轧硅钢片，实际生产中使用的铁心材料不低于图样要求。
该产品采用全密封波纹油箱结构，变压器油和周围空气不接触，因此变压器油不会吸收外界水分，从而不会降低绝缘强度；另外因氧气无法进入油箱，从而避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。
◆型号含义 The meaning of modelS 11 - M - □ / □电压等级(kV)额定容量(kVA)密封式性能水平代号三相◆产品特点 Features节能：S11型比GB/T6451空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%。
使用寿命长：变压器油箱采用全密封结构，油箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触延长了使用寿命。
运行可靠性高：油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。
占地面积小：S11-M系列变压器油箱采用波纹板式散热器，当油温变化时波纹板热胀冷缩可取代储油柜的作用，波纹板式油箱外形美观，占地面积小。
◆技术参数 Technical parametersS11-M系列10KV油浸式配电变压器YB预装式箱式变电站（欧式箱变）产品详细参数：◆产品介绍 Product introductionYB型箱式变电站又称欧式箱变，产品符合GB17467—1998《高低压预装式变电站》和IEC1330等标准，作为一种新型供配电装置，它比传统土建变电站具有许多优越性：由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。
同时，箱式变电站现场安装简单，供电迅速．设备维修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改选都是十分重要的。
