施工图的一些基本知识学看图
建筑施工图的八种看图思路和技巧
1、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况、门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
2、建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要、大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图(视情况，有多个)，节点大样图及门窗大样图，楼梯大样图(视功能可能有多个楼梯及电梯)、作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
3、建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置(结构中用以确定设防列度及风载雪载)，黄海标高(用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工)，墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载)，总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4、建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等、同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。
5、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等、而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外)，一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图、作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...)，看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚。
建筑工程施工图识图培训
3 建筑施工图识图方法
3、建筑总平面 图
总平面图是表示建筑 物场地总体平面布局的图 纸。它以平面图的形式表 明建筑区域的地形、地物、 道路、拟建房屋的位置、 朝向以及与周围建筑物的 关系等情形。由于图的比 例小，房屋和各种地物及 建筑设施均不能按真实的 水平投影画出，而是作示 意性表达。
3 建筑施工图识图方法
3 建筑施工图识图方法
6、建筑剖面图
主要表示房屋的内部 结构、分层情况、各层高 度、楼面和地面的构造以 及各配件在垂直方向的相 互关系等内容。
剖面图的剖切位置应选 在能反映内部构造的部位， 并能通过门窗洞口和楼梯 间。
剖面图的投影方向及视 图名称应与平面图上的标 注保持一致。
3 建筑施工图识图方法
4、分层剖面图
在建筑装饰工程中，为了表示楼面、层面、墙面及 地面等的构造和所用材料，常用分层剖切的方法画出各 个不同构造层次的剖面图。
1 识图基本知识
剖面图
为使剖面图层次分明，被剖得到的实体部分应画出 与该物体相应的剖面线或材料图例。
土建中部分常用材料图例如下：
0 2
建筑工程识图方法概述
2 建筑工程识图方法概述
20xx
LOGO
某建筑工程设计研究院
建筑工程施工图 识图培训
识图方法总结与优化过程
课题的形成
整理文档
讨论并初步 形成PPT
优化修改
目录
01
识图基本知识
04
结构施工图识图方 法
02
建筑工程识图方法 概述
05
设备施工图识图方 法
03
建筑施工图识图方 法
06
识图注意事项
0 1
识图基本知识
1 识图基本知识
建筑工程图基本知识
建筑工程图基本知识建筑工程图基本知识建筑物按建筑规模和数量可分为大量性建筑和大型性建筑。
大量性建筑指建造数量较多、相似性大的建筑，如住宅、宿舍、商店、医院、学校等;大型性建筑指建造数嚣较少，但单幢建筑体量大的建筑，如大型体育馆、影剧院、航空站、火车站等。
各种不同的建筑物，尽管它们的使用要求、空间组合、外形处理、结构形式、构造方式及规模大小等方面有各自的特点，但其基本构造是相似的，见图6-1。
它们是由基础、墙或柱、楼板、地面、楼梯、屋顶、门窗等部分，以及其配件和设施，如通风道、垃圾道、阳台、雨篷、雨水管、勒脚、散水、明沟等组成。
房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
建筑工程图的内容房屋施工图按专业不同可分为建筑施工图(简称建施)、结构施工图(简称结施)、设备施工图(给水排水施工图、暖通施工图、电气施工图)(简称设施)和装饰施工图(简称装施)等。
建筑施工图主要表达房屋建筑群体的总体布局，房屋的外部造型、内部布置、固定设施、构造做法和所用材料等内容，包括首页(图纸目录、设计总说明、门窗标等材料表等)、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图等。
其中, 图纸目录包括每张图纸的名称、内容、图号等; 设计总说明包括工程概况(建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数);设计依据(政府有关批文、建筑面积、造价以及有关地质、水文、气象资料);设计标准(建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准);施工要求(验收规范要求、施工技术及材料的要求，采用新技术、新材料或有特殊要求的做法说明，图纸中不详之处的补充说明。
)结构施工图主要表达房屋承重构件的布置、类型、规格及其所用材料，配筋形式和施工要求等内容，包括结构布置图、构件详图、节点详图等。
设备施工图主要表达室内给排水、采暖通风、电气照明等设备的布置、安装要求和线路铺设等内容，包括给排水、暖通、电气等设施的平面布置图、系统图、构造和安装详图等。

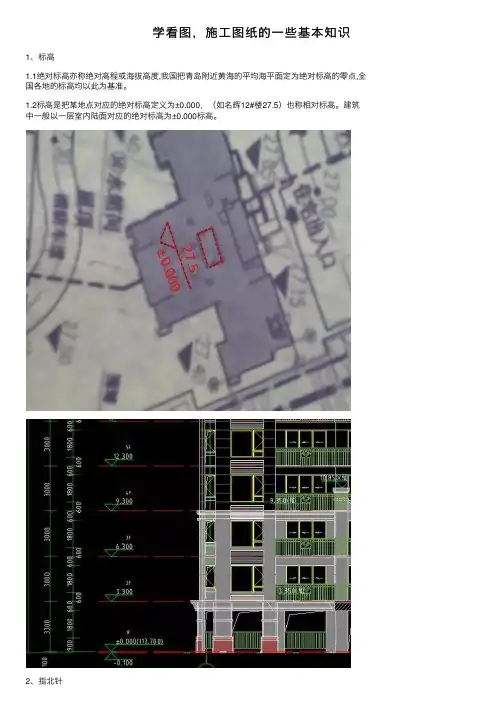

学看图，施工图纸的一些基本知识
学看图，施⼯图纸的⼀些基本知识1、标⾼1.1绝对标⾼亦称绝对⾼程或海拔⾼度,我国把青岛附近黄海的平均海平⾯定为绝对标⾼的零点,全国各地的标⾼均以此为基准。
1.2标⾼是把某地点对应的绝对标⾼定义为±0.000，（如名辉12#楼27.5）也称相对标⾼。
建筑中⼀般以⼀层室内陆⾯对应的绝对标⾼为±0.000标⾼。
2、指北针针尖指向是北向，表⽰图纸上建筑物相对于北向的座向，看图⽅向⼀般按上北下南，左西右东的看图⽅向。
3、定位轴线3.1定位轴线是⽤以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。
3.2标注在图样的下⽅与左侧，横向编号应⽤阿拉伯数字，从左⾄右顺序编写，竖向编号应⽤⼤写拉丁字母，从下⾄上顺序编写。
拉丁字母的I、O、Z不得⽤做轴线编号。
因为为了区分1、0、2等数字，只是为了避免不必要的混淆⽽已，GB／T 50001-2001 房屋建筑制图统⼀标准也规定了的，不能使⽤。
3.3 附加定位轴线的编号，应以分数形式表⽰，并应按下列规定编写:两根轴线间的附加轴线，应以分母表⽰前⼀轴线的编号，分⼦表⽰附加轴线的编号。
4、剖视的剖切符号4.1剖切符号分为两种，⼀种是“剖切视图符号”，⼀种是“剖⾯图（⼜叫断⾯图）符号”。
剖切视图除了断⾯，还包括能看见的后⾯的投影。
剖⾯图（断⾯图）仅仅表⽰断⾯形状，不画后⾯还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号，字母/数字朝哪边，表⽰向哪边看。
断⾯剖切符号是⼀根长细线通过剖切位置，断⾯剖切符号标⽰中，标注数字在那边，就朝那边看。
（⽰例）5、索引符号与详图符号在施⼯图中,有时会因为⽐例问题⽽⽆法表达清楚某⼀局部,为⽅便施⼯需另画详图。
⼀般⽤索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线6.1引出线是对图样上某些部位引出做⽂字说明、尺⼨标注和索引详图等⽤的，以细实线绘制。
6.2⽂字说明宜注写在横线的上⽅，也可注写在横线的端部。
施工图识读课件
课堂互动
连连看
猫头塔
上字形塔
酒杯塔
干字塔
19
二、杆塔施工图
5 结构图
上平面图 正面图
下平面图 背面图
上平面展开方向 下平面展开方向
20
二、杆塔施工图
5 结构图
铁塔分段示意图
铁塔分段示意图
右侧面图
21
二、杆塔施工图
65 结构图
角钢用大写的“L”表示，如L140×10。高 强钢直接在规格前标注：如Q420L200×16
代表档距：一个耐张段的各档导线，由于电杆高度不同、档距不同，各档导线所受的拉 力略有差异，假定有一档导线所受的拉力始终，这个档的档距就称为耐张段的代表档距
11
一、杆塔平断面图及杆（塔）位明细表
2. 线路施工图上的相关术语
线路曲折系数： 线路总长度与线路两端航空直线距离的比值。
呼称高： 杆塔的最低悬挂点与基础顶面中心间垂直距离，称为呼称高
断面图：沿线路中心线的剖面图。 可以表示出线路经过地段的地形断面情况、各杆位之间地平面相对高差， 导线对地的距离、驰度及交叉跨越的立面情况。 平面图与断面图合为一体，称为平断面图。
7
一、杆塔平断面图及杆（塔）位明细表
纵断面图
8
一、杆塔平断面图及杆（塔）位明细表
平断面图
9
一、杆塔平断面图及杆（塔）位明细表
16
二、杆塔施工图
3 塔型
（a）S （b）
（c）M
（d）B
（e）SG
（f） G
(g) K
（a）上字型；（b）三角型；（c）猫头型；（d）酒杯；（e）
鼓型；（f）干字型；（g）大跨越型
17
二、杆塔施工图
4 总图

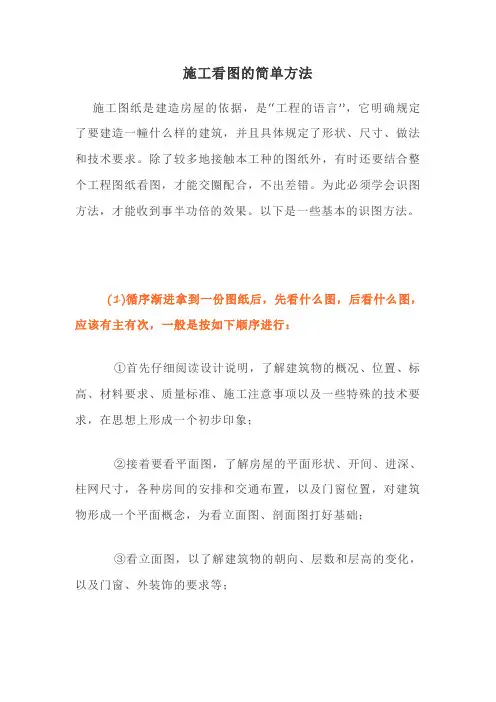

施工看图的简单方法
施工看图的简单方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
以下是一些基本的识图方法。
(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
>>>梦到和异性发生关系，你知道它真正的含义吗？只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
施工图纸看图技巧
施工图纸看图技巧施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
今天给大家一些基本的识图方法。
循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读这样才能收到事半功倍的效果。
记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
记住这些CAD施工图符号、图例，看图不求人！
记住这些CAD施工图符号、图例，看图不求人！来源：网络整理，如有侵权请联系删除【定位轴线】1.作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。
2.定位轴线的编号•横向定位轴线编号用阿拉伯数字，自左向右顺序编写；•纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。
平面图上定位轴线的编号，宜标注在图样的下方与左侧。
在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。
•对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
【索引符号与详图符号】•详细表示某些重要局部，需要另绘制其详图进行表达。
•对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。
【标高符号】标高是标注建筑物高度方向的一种尺寸形式，以米为单位。
绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。
相对标高：以建筑物底层室内陆面为零点测出的高度尺寸。
建筑标高：指楼地面、屋面等装修完成后构件的表面的标高。
如楼面、台阶顶面等标高。
结构标高：指结构构件未经装修的表面的标高。
如圈梁底面、梁顶面等标高。
【引出线】【其他符号】1.连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。
连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。
2.折断符号•直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。
•曲线折断：对圆形构件的图形折断，其折断符号为曲线。
3.对称符号当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。
4.指北针在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。
5.风向频率玫瑰图用来表示该地区常年的风向频率和房屋的朝向。
建筑施工图的八种看图思路和技巧
1、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况、门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
2、建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要、大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图(视情况，有多个)，节点大样图及门窗大样图，楼梯大样图(视功能可能有多个楼梯及电梯)、作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
3、建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置(结构中用以确定设防列度及风载雪载)，黄海标高(用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工)，墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载)，总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4、建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等、同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。
5、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等、而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外)，一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图、作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...)，看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚。
建筑识图入门
标高的符号：
用于个体建筑标高
用于总平面图标高
标高数字： 总平面图标注到小数点后两位，其余标注到小数后三位。
基准面处 + 0.000
基准面以上 3.000
基准面以下 3.000
8.2、指北针与风玫瑰
5.被索引的剖视详图不在同一张图纸内.
（6）门窗的代号
• 门的代号：M • 窗的代号：C
九 建筑工程施工图上的常用图例
十、 识读建筑工程施工图的方法和步骤
• 一、看图的方法 • 从上往下看、从左向右看、由外向里看、
由大到小看、由粗到细看、图样与说明对 照看，建施与结施结合看。
• 二、看图的步骤 • （1）拿到图纸、先看目录。了解图纸的张
条
七、尺寸和比例
• 1、图纸的尺寸：表明建筑物构造尺寸大小。如平 面图上的尺寸线所示的数字即为图面的某处的长、 宽尺寸。
• 图纸上除标高的高度及总平面上尺寸用米为单位 标志外，其他尺寸一律用毫米作为单位。
• 2、图纸的比例
• 把实际尺寸物体按一定比例缩放在图纸上绘制出 来。如在图纸上用图画尺寸为1cm的长度代表实 物长度1m（也就是代表实物长度为100cm），用 这种缩小的尺寸比例叫着1：100
X
X
W
H
H （水平投影面）
Y
Y
２、三个投影面的展开
Z
V
W
X
W
ＹW
H Ｙ
H
ＹH
剪开
Z V
X
ＹＷ
H ＹＨ
三个投影面展开以后，三条投影轴成了两条相交的直线；原 X、Z 轴位置不变，原Y轴则分成ＹＨ，ＹＷ 两条轴线。
施工图基本知识图解
施工图基本知识图解一、基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。
建筑中一般与一层室内地面对应的绝对标高为±0.000标高。
2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。
3、定位轴线3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。
3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。
4、剖视的剖切符号4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。
剖切视图除了断面，还包括能看见的后面的投影。
剖面图(断面图)仅仅表示断面形状，不画后面还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。
断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。
(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。
6.2文字说明宜注写在横线的上方，也可注写在横线的端部。
施工图看图十大技巧
施工图看图十大技巧施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
今天小悍就给给大家整理了一些基本的识图方法。
一、循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
二、记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、基本知识
1、标高
1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000，（如名辉12#楼27.5）也称相对标高。
建筑中一般以一层室内地面对应的绝对标高为±0.000标高。
2、指北针
针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。
3、定位轴线
3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
因为为了区分1、0、2等数字，只是为了避免不必要的混淆而已，GB／T 50001-2001 房屋建筑制图统一标准也规定了的，不能使用。
3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。
4、剖视的剖切符号
4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图（又叫断面图）符号”。
剖切视图除了断面，还包括能看见的后面的投影。
剖面图（断面图）仅仅表示断面形状，不画后面还能看见的其他投影像。
4.2 ∟ 的粗实线符号是剖切视图符号，字母/数字朝哪边，表示向哪边看。
断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边，就朝那边看。
（示例）
5、索引符号与详图符号
在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。
一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线
6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。
6.2文字说明宜注写在横线的上方，也可注写在横线的端部。
6.3同时引出几个相同部分的引出线，宜相互平行，也可画成集成一点的放射线。
7、断开连接、对称符号
7.1断开连接符号用于较长的构件，当其长度方向的形状相同或按一定规律变化时可断开绘制断开处应用连接符号表示。
7.2当房屋施工图的图形完全对称时可只画该图形的一半，并画出对称符号。
二、建筑施工图
1、建筑施工图主要用来表达建筑设计的内容
即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。
它包括总平面图、总平面定位图、建筑设计总说明、建筑做法总说明、居住建筑节能设计专篇、门窗表、门窗大样图、建筑防火设计专篇、建筑平面图、东西、南北立面图、剖面图和建筑详图等。
2、建筑图纸的第一页一般为图纸目录单
3、总平面图
在总平面图中可以了解楼座的具体位置、高程、楼层数及与其它楼号的相互关系等。
4、建筑设计说明
建筑设计总说明在是工程师在熟悉图纸中重点要看的内容之一，主要说明工程的概况和总的要求。
内容包括工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级）；建设规模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等的做法）及材料要求。
5、建筑做法总说明
以表格的形式对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明，在看图纸时应多看几遍加深印象，工程做法大部分都在此进行说明。
6、节能专篇和门窗表
6.1建筑节能专篇是节能工程相关材料、做法的主要依据，节能工程中与其它做法有冲突的以节能专篇为准。
主要有节能措施及技术要求、保温系统防火构造要求、节能保温的典型节点构造详图等。
6.2门窗表主要反映工程门窗的材质、类型、尺寸及相关技术要求等，比较简单。
7、建筑平面图
它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况。
分底层、顶层、和标准平面图，在监理工作中是作为砌体、抹灰、控制室内开间、进深等依据，能做到熟悉即可。
8、立面图
建筑立面图在东西南北各个方向上均有，主要反映房屋的长度、高度、层数等外貌和外墙装修构造。
它的主要作用是确定檐口、雨篷、阳台、线条、造型等的形状和位置及指导房屋外部装修施工。
三、结构施工图
1、结构施工图是关于承重构件的布置
使用的材料，形状，大小，及内部构造的工程图样，是承重构件以及其他受力构件施工的依据。
看结构施工图最难的就是钢筋，要把结施图看懂就要知道钢筋的分布情况，现在都是在使用平法来标注钢筋，所以要把平法弄懂才能彻底搞懂结构施工图。
2、结构施工图包含的内容
结构施工图一般高层建筑包含（但不局限于）结构设计总说明、桩基平面图、基础平面图、柱剪力墙平法施工图、剪力墙边缘构件表、梁、板平法施工图、楼梯和墙身大样图等。
3、在看图时先要着重看结构设计总说明
在这里可以了解到结构主要材料情况比如：基础、梁柱（一般C35-45）、板（C30）砼强度等级，钢筋（HPB300/HRB400，235、335已经淘汰，改为高强钢筋）填充墙加气砼砌块等级（B06）容重（6.5KN/m³），受拉钢筋最小锚固长度（从砼等级和抗震等级交叉查找）及最小搭接长度等结构上的基本信息。
4、桩基施工图
桩基施工图应区分什么类型的桩基，（CFG、人工挖孔、泥浆护壁灌注桩、强夯等）等都不一样，具体以泥浆护壁灌注桩为例。
5、柱、墙、梁板平法基本内容
5.1基本编号
5.2柱平法施工图
柱平法施工图系在柱平面位置上采用列表注写或截面注写方式表达，下面以截面注写KZ2为为例：截面尺寸650*600，主筋22根HRB400直径22的钢筋，箍筋HPB300直径10加密区间距100非加密区间距200（mm）
5.3剪力墙平法施工图
5.4梁平法施工图
a、梁平面注写方式包括集中标注与原位标注两部分，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标注，施工时原位标注取值优先。
（详细请看11G101-1,25页-35页相关内容）
b、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
说明（双肢箍、四肢箍指梁同一截面内在高度方向箍筋的根数，）
c、⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
d、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
e、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
f、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
6、板平法施工图
6.1板（有梁楼板、无梁楼板直接支持在柱子上不设主次梁，主要介绍常用的有梁楼板11G101-1，36页-52页）平面注写方式有板块集中标注和原位标注。
6.2板块集中标注的内容为：板块编号、板厚、贯通纵筋，以及当板面标高不同时的标高高差。
贯通纵筋按板的上部和下部分别注写（当板块上部不设贯通纵筋时则不标注），并以B大表下部，以T代表上部，X向贯通纵筋以X打头，Y向贯通纵筋以Y打头两向贯通纵筋配置相同时则以X&Y（&，ande缺一不可）。
例如：LB3，厚度h=100.底部贯通纵筋XY方向均为HRB400直径8，间距150.上部贯通纵筋X方向HRB400直径8，间距150。
6.3板支座原位标注的内容为：板支座上部非贯通纵筋和悬挑板上部受力钢筋，板支座原位标注的钢筋应在配置相同的第一跨表达。
在实际应用中要两种方法相结合，下图板支座非贯通纵筋。
