PCM专线接入解决方案

合集下载

降低通讯PCM综合接入设备故障率措施

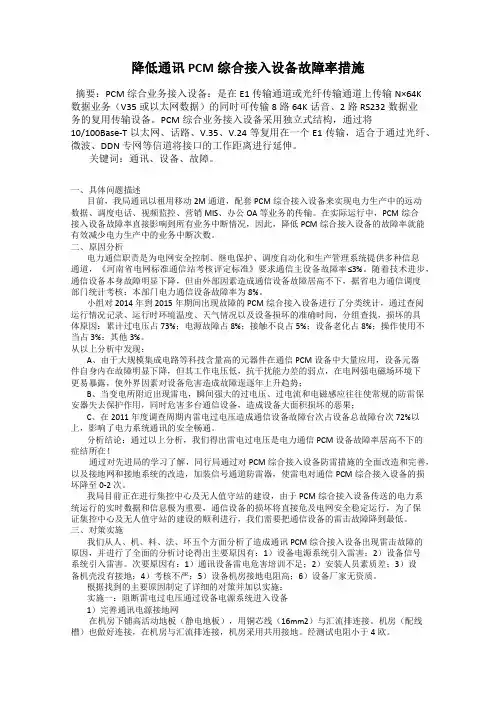

降低通讯PCM综合接入设备故障率措施

降低通讯PCM综合接入设备故障率措施摘要:PCM综合业务接入设备:是在E1传输通道或光纤传输通道上传输N×64K数据业务(V35或以太网数据)的同时可传输8路64K话音、2路RS232数据业务的复用传输设备。

PCM综合业务接入设备采用独立式结构,通过将10/100Base-T以太网、话路、V.35、V.24等复用在一个E1传输,适合于通过光纤、微波、DDN专网等信道将接口的工作距离进行延伸。

关键词:通讯、设备、故障。

一、具体问题描述目前,我局通讯以租用移动2M通道,配套PCM综合接入设备来实现电力生产中的远动数据、调度电话、视频监控、营销MIS、办公OA等业务的传输。

在实际运行中,PCM综合接入设备故障率直接影响到所有业务中断情况,因此,降低PCM综合接入设备的故障率就能有效减少电力生产中的业务中断次数。

二、原因分析电力通信职责是为电网安全控制、继电保护、调度自动化和生产管理系统提供多种信息通道,《河南省电网标准通信站考核评定标准》要求通信主设备故障率≤3%。

随着技术进步,通信设备本身故障明显下降,但由外部因素造成通信设备故障居高不下,据省电力通信调度部门统计考核:本部门电力通信设备故障率为8%。

小组对2014年到2015年期间出现故障的PCM综合接入设备进行了分类统计,通过查阅运行情况记录、运行时环境温度、天气情况以及设备损坏的准确时间,分组查找,损坏的具体原因:累计过电压占73%;电源故障占8%;接触不良占5%;设备老化占8%;操作使用不当占3%;其他3%。

从以上分析中发现:A、由于大规模集成电路等科技含量高的元器件在通信PCM设备中大量应用,设备元器件自身内在故障明显下降,但其工作电压低,抗干扰能力差的弱点,在电网强电磁场环境下更易暴露,使外界因素对设备危害造成故障逞逐年上升趋势;B、当变电所附近出现雷电,瞬间强大的过电压、过电流和电磁感应往往使常规的防雷保安器失去保护作用,同时危害多台通信设备,造成设备大面积损坏的恶果;C、在2011年度调查周期内雷电过电压造成通信设备故障台次占设备总故障台次72%以上,影响了电力系统通讯的安全畅通。

2M专线解决方案

2M专线解决方案

2M专线接入设备应用方案说明1.T W—AD200专线接入设备概述TW-AD200专线接入设备主要用于电信业务运营商(如:电信、移动、网通、铁通、联通等)的2M PCM专线上给终端用户提供长话服务,并且能够连接市话网。

TW—AD200专线接入设备为19″标准机箱,提供E1数字中继接口和模拟线接口。

E1数字中继接口支持中国一号和ISDN-PRI通信标准,D信道信令接口符合ISDN Q921/Q931(对应国标YDN 034.1—034.4)。

模拟线接口可以接用户外线和用户线,并可选择提供反极性计费信号。

TW-AD200专线接入设备采用先进的全数字时分复用技术,设备采用模块化结构,选用先进的通信专用器件,配置安装简单,性价比高,组网功能多样化,可以级联扩容.2.T W-AD200系列产品应用方案2.1 电信业务方案一:方案说明:1.电信业务运营商给小区和楼宇放号:有号码资源的电信业务运营商为了发展传统电话用户,通过2M PCM专线给最终用户提供号码资源。

2.电信业务运营商组建IP超市:有长话经营权的电信业务运营商通过2M PCM专线开设IP电话超市。

(资料来源:http://www。

)设备特点(TW-AD200A):1.信令支持:中国一号和ISDN-PRI信令;2.单台可支持32部话机,可30部话机同时通话;3.长途加锁,可以通过话机控制;4.设备下的内部电话可以互打;5.通过修改记费系统参数可对每部话机进行灵活的记费监控;6.支持极性反转和串口两种计费方式;7.可从2M线拨入,支持来电显示;8.可多台级联扩充容量和远程网管;2.2 电信业务方案二:方案说明:1.新电信业务运营商为传统电信运营商的企业客户提供长话接入业务:传统电信运营商通过模拟电话线给企业客户提供电话业务,新的电信业务运营商可以通过2M PCM专线为这些企业客户提供长话接入业务.设备特点(TW—AD200B/F):1.信令支持:中国一号和ISDN—PRI信令;2.单台最大可同时接32路中继线+32路用户线,使用时一条中继线对应一条用户线;3.可根据自定义的字冠进行路由选择新运营商专线网或电信PSTN网;4.不影响用户原有拨号方式和功能;5.可以限制分机拨打国际长途,国内长途等;6.掉电后原线路直通且支持来电显示;7.各话机间可相互通话;8.可用大客户记费系统对每台话机进行记费监控;9.从PSTN拨入不受影响,且可从2M线拨入;10.可多台级联扩充容量和远程网管;2.3 电信业务方案三:方案说明:1.模数转换:在电信业务运营商需要将E1接口的2M PCM专线与模拟交换机的模拟中继或模拟用户接口进行连接时使用。

PCM专线接入解决方案

PCM专线接入解决方案

PCM专线接入解决方案1、PCM数字电路介绍PCM数字电路是比DDN还要先进的宽带的专线电路,起步带宽为2M,比DDN的最大带宽1920Kbps高。

2M数字电路充分利用了下面介绍的SDH的可靠、简单、高效、时延小的特点,对于专线接入上网客户来说是很好的接入方式。

2M数字电路接入解释:在客户端使用普通的路由器串行接口与客户端HDSL Modem 相连;客户端HDSL Modem通过电信运营商(**市通信公司)的铜线与放置在电信运营商最近的机房中的局端HDSL Modem相连;再通过电信运营商的SDH光端机网络传到我们托管放置在**市通信公司区局的光端机;再通过光缆将信号传递到中关村数据机房的光端机;再与我们的接入路由器连接;最后接入到Internet。

2、SDH(同步数字体系)网络同步数字体系(SDH)是一种光纤通信系统中的数字通信体系。

它是一套新的国际标准。

SDH既是一个组网原则,又是一套复用的方法。

在SDH根底上,可以建成一个灵活,可靠,能够开展遥控管理的全国电信传输网以至全世界的电信传输网。

这个传输网可以很方便地扩展新业务,还可以使不同厂家生产的设备开展互通使用。

过去的光纤通信系统没有一套国际上统一的标准,都是由各个国家各自开发出不同的系统,称准同步数字体系PDH。

因此,各国所采用的速率(传输信号的速度)、线路码型、接口标准、构造都不一样。

无法在光路上实现不同厂家设备的互通和直接联网,造成许多技术上的困难和费用的增加。

SDH是为了克服PDH的缺点而产生的,是有一个明确的目标再定规范然后研制设备。

这样就可以按最完善的方式设定未来通信网要求的系统和设备。

3.PCM数字电路特点:1) 能提供高性能的点到点通信,通信保密性强,特别适合金融、保险等保密性要求的客户需要;2) 传输质量高,网络时延小,信道固定分配,充分保证了通信的可靠性,保证用户的带宽不会受其他用户的影响;3) 拥护通过这条高速的国际互联通道,可构筑自己的Internet、E-mail等应用系统;4) 用户网络的整体接入使局域网内PC均可共享互联网资源;5) 用户可免费得到多个Internet合法IP地址;6) 用户可实现每天24小时全天侯的信息发布,即用户可建立自己的Web站点。

PCM30综合业务接入设备配置手册

PCM30综合业务接入设备配置手册

PCM30综合业务接入设备配置手册
介绍
本文档旨在为PCM30综合业务接入设备的配置提供指导和参考。

PCM30综合业务接入设备是一种重要的通信设备,用于实现综合业务的接入和传输。

通过正确的配置,可以确保设备正常运行并提供高质量的综合业务服务。

硬件配置
1. 确保PCM30综合业务接入设备正确地插入电源,并连接到合适的电源插座。

2. 将终端设备连接到PCM30综合业务接入设备的接口上,例如:电话机、传真机等。

3. 将PCM30综合业务接入设备的输入引入连接到合适的输入源,例如:电话线路、数据线等。

4. 将PCM30综合业务接入设备的输出引出连接到合适的输出设备,例如:电话线路、局域网等。

软件配置
1. 连接到PCM30综合业务接入设备的管理界面。

2. 根据设备的使用说明和配置手册,进行系统初始化设置。

3. 配置网络参数,包括IP地址、子网掩码、网关等。

4. 配置语音业务参数,包括呼叫路由、语音编解码等。

5. 配置数据业务参数,包括数据传输速率、协议等。

6. 测试配置是否生效,确保设备可以正常工作。

注意事项
1. 在进行配置之前,务必备份设备的原有配置,以防止配置丢失和故障发生。

2. 定期检查设备的硬件连接,确保连接稳定可靠。

3. 定期更新设备的软件版本,以获得最新的功能和修复已知的问题。

4. 如果遇到配置问题或故障,参考设备的技术支持文档或联系供应商的技术支持部门。

以上是PCM30综合业务接入设备的配置手册,希望能对您有所帮助。

如有任何疑问或问题,请及时咨询相关专业人员。

电力PCM语音通信解决方案

电力PCM语音通信解决方案

电力PCM语音通信解决方案概述在以往电力变电站通信设备中,PCM设备为变电站的安全稳定运行做出了杰出的历史贡献。

然而随着智能变电站的发展以及变电站的综合自动化改造,PCM设备已在逐步退出历史舞台,语音通信IP化是必然趋势。

在IP语音领域纷繁复杂的通信方案中,设备选型和正确的设备组网将决定电力变电站通信系统在未来5-10年的先进性。

MEGA(麦格通信)专业提供各种类型IP语音设备组网的解决方案,在PCM设备改造过程中,一站式为电力单位提供标准的IP办公电话通信、音视频指挥调度通信、广播对讲通信、报警联动、预警预案方案以及偏远变电站卫星网电话接入等,并充分考虑部分站点需要利旧的设备接入。

方案组网系统描述局端站点/综自站机房部署IP广播对讲调度系统主备各一套、外线接入设备、音视频存储服务器。

监控室部署调度台一套(双手柄触摸屏调度台/多屏PC调度台/单屏触屏调度台)、控制员话机若干、办公电话若干。

远端站点部署MD-305综合语音网关各一套,接口包括FXS/FXO/PTT/E&M/E1/GSM/WCDMA,根据实际接入需求配置端口类型和数量;部署MT-800扩音对讲话站,并绑定对应IP监控摄像头,用于紧急与局端监控中心联络、接收局端广播通知、与附近报警器联动;部署报警网关,接入各种类型传感器,报警网关在收到各类传感器的开关量信号时即刻上报系统或触发预警预案机制。

偏远站点光纤无法到达的站点可通过卫星网传输语音数据,MEGA(麦格通信)提供标准SIP协议卫星网语音接入设备。

功能描述语音调度系统内监控中心可通过调度台对所有分机进行强插、强拆、监听、转接、会议、呼叫保持挂断等语音调度功能。

点呼监控室或某个扩拨话站可拨打系统内任意分机,进行点对点广播呼叫及全双工通话。

组呼监控室可对全线分机或者设定分区内的分机实施广播呼叫,所有话站可自动摘机,其扬声器均出声音。

分区/全区广播监控室可对分区或全区内的所有扩拨话站进行即时/定时语音广播、音乐广播、文字广播。

PCM综合接入系统在专用网络中的应用研究开题报告

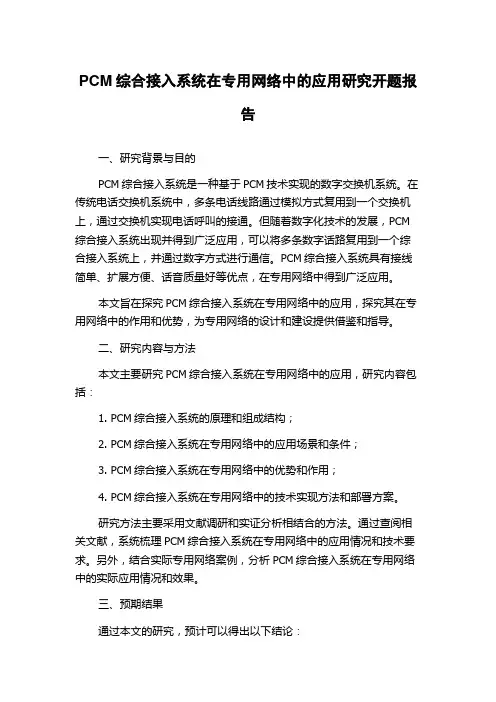

PCM综合接入系统在专用网络中的应用研究开题报告

PCM综合接入系统在专用网络中的应用研究开题报告一、研究背景与目的PCM综合接入系统是一种基于PCM技术实现的数字交换机系统。

在传统电话交换机系统中,多条电话线路通过模拟方式复用到一个交换机上,通过交换机实现电话呼叫的接通。

但随着数字化技术的发展,PCM 综合接入系统出现并得到广泛应用,可以将多条数字话路复用到一个综合接入系统上,并通过数字方式进行通信。

PCM综合接入系统具有接线简单、扩展方便、话音质量好等优点,在专用网络中得到广泛应用。

本文旨在探究PCM综合接入系统在专用网络中的应用,探究其在专用网络中的作用和优势,为专用网络的设计和建设提供借鉴和指导。

二、研究内容与方法本文主要研究PCM综合接入系统在专用网络中的应用,研究内容包括:1. PCM综合接入系统的原理和组成结构;2. PCM综合接入系统在专用网络中的应用场景和条件;3. PCM综合接入系统在专用网络中的优势和作用;4. PCM综合接入系统在专用网络中的技术实现方法和部署方案。

研究方法主要采用文献调研和实证分析相结合的方法。

通过查阅相关文献,系统梳理PCM综合接入系统在专用网络中的应用情况和技术要求。

另外,结合实际专用网络案例,分析PCM综合接入系统在专用网络中的实际应用情况和效果。

三、预期结果通过本文的研究,预计可以得出以下结论:1. PCM综合接入系统在专用网络中具有较强的应用优势和作用;2. PCM综合接入系统在专用网络中的应用可优化网络资源利用效率、提高话音质量、降低网络开销等;3. PCM综合接入系统在专用网络中的技术实现方法和部署方案具有一定的参考价值和借鉴意义,可为专用网络的设计和建设提供指导和参考。

四、拟定计划与时间安排1. 2022年3月-4月:开题和文献调研,完成开题报告和初步论文框架;2. 2022年4月-6月:设计研究方案,开展实证分析和方案论证;3. 2022年7月-9月:撰写论文初稿并提交考核;4. 2022年9月-11月:根据考核反馈意见修改论文,并进行最终答辩。

天方TF8PC PCM综合接入服务器 使用说明书

天方TF8PC PCM综合接入服务器 使用说明书

TF8PCPCM综合接入服务器用户手册一.系统概述TF8PC 综合接入服务器是我公司自主开发的专用集成电路研制生产的综合产品。

该设备以大规模集成电路和可编程逻辑芯片为核心,构成话路口(FXS)、交换口(FXO)、RS-232、RS-485、以太网、等多种接口的PCM综合接入产品。

设备具有丰富的话路信令接口和数据接口,兼容性强。

即可以与本公司生产的传输设备、低速话音数据复接器、数据终端等产品配套使用,也可与其他厂家多品种型号、具有相关接口的设备相连使用。

设备采用迷你机箱设计。

外形简洁、美观。

外部供电为直流-48V/DC或交流220V/AC可选方式。

本机可单独桌面安放,也可与电源、传输设备、DDF端子、VDF端子、电源分配端子组架安装。

操作、维护方便。

公司具有完善的质量保证体系,为产品的质量及售后服务提供有力的保障。

二.主要特点采用大规模集成芯片,电路简单,稳定、可靠;可提供8路自动电话接口(FXS)或交换接口(FXO);可提供8路双向音频;可提供2路RS-485;可提供1路RS-232;可提供1路以太网接口;具备完善的告警及状态指示功能;适应多种电源环境DC-48V、AC220V;三.技术参数3.1.E1接口接口速率:2048K b it/s±50ppm;接口码型:HDB3;接口类型:CC-4;接口阻抗:75Ω;电气特性:符合ITU-T G.703相关的要求;数码结构:符合ITU-T G.704建议的要求接入衰耗:1024KHz时衰减在0~6dB之间抖动转移特性:符合ITU-TG.823建议;输入抖动容限:符合ITU-TG.823建议;输出抖动:符合ITU-TG.823建议;3.2.话路接口接口形式:自动(FXS)、交换(FXO)接口类型:RJ-11话音取样频率:8KHz音频接口指标:a.阻抗特性:600Ω平衡(二线/四线)b.电平四线音频输入电平:-5dBr 允许偏差±1dB四线音频输出电平:-5dBr 允许偏差±1dB二线音频发送电平:0dBr 允许偏差±1dB二线音频接收电平:-3dBr 允许偏差±1dBc.音频转接点阻抗反射衰减二线:bp≥12dB(300~600Hz)bp≥15dB(600~3400Hz)四线发:bp≥20dB(300~3400Hz)四线收:bp≥20dB(300~3400Hz)d.编码:A律e.比特率:64Kbit/sf.DC环路最大阻抗:2000Ωg.有效传输带宽:300-3400HZ/600Ωh.空闲信道噪声:<-67dBi.铃流电压:25±3Hz,75±15Vj.净衰减频率特性:满足ITU-T建议要求;k.空闲话路噪声:不超过-65dBm0pl.路际串话:不超过-65dBm0m.振幅特性:满足ITU-T建议要求n.总失真:满足ITU-T建议要求3.3.四线音频双向非平衡四线音频阻抗:600ΩAD增益0db(用户可定制)DA增益0db(用户可定制)3.4.RS-232数据:标准 EIA/TIA-232E,CCITV.28ESD保护±15KV 人体静电波特率 0~115.2kbps电特性RS-232接受输入输入电压范围-30V~+30V输入阻抗 3KΩRS-232发送输出输出电压范围±10V输出阻抗 300Ω3.5.RS-485接口标准 TIA/EIA-485-A ITUV1.1ESD保护±15KV 人体静电±8KV IEC1000-4-2接触放电±8KV IEC1000-4-2空中放电波特率 0~115.2kbps电特性定时特性接受延时<0.5us发送延时<0.5us3.6.10Base-T接口标称速率:10/100M b it/s自适应;接口规程:符合IEEE-802.3u标准;接口类型:RJ-45;支持透传VLAN功能;传输速率:64K~1M;3.7.铃流铃流输出:75V±15V3.8.供电条件交流AC220V AC 180V~240V;功耗:≤20W3.9.工作环境工作温度:0℃~ 70℃;贮存温度:-40℃~ +85℃;相对湿度:5% ~ 95%无冷凝;大气压力:86 ~ 106Kpa;3.10.外形尺寸迷你机箱:260×135×33mm四.设备外观4.1.前面板:TF8PC 综合接入服务器前面板4.2.指示灯含义: 名称 颜色 指示灯意义 正常状态PWR 红色 设备电源工作指示灯 长亮 RMT 红色 设备告警指示灭 LINK1 绿色LAN1以太网连接指示灯 长亮 D1 绿色 第1路232数据指示灯 有数据闪烁 D2 绿色 第2路485数据指示灯 有数据闪烁 D3 绿色 第3路485数据指示灯有数据闪烁S1~S8 绿色 1~8路话路信令占用指示灯占用时长亮不占用时灭4.3.后面板:TF8PC 综合接入服务器后面板五.接口定义5.1.E1接口定义标有TX 的为E1信号发TXRX标有RX 的为E1信号收5.2.电话接口定义端口CH1~CH8此电话接口为4芯的RJ-11接口电话接口定义为RJ11的2脚和3脚(4芯) 5.3.双向音频接口定义 端口CH1~CH8插座形式为:4芯RJ-11插座5.4.串口定义1 2 3 4 5 6 7 8端口CH6RJ45插头RJ45位号1脚2脚3脚4脚5脚6脚7脚8脚GNDGNDRS-232 TXRXRS-485 GND GND B- A+ B- A+5.5.以太接口定义1 2 3 4 5 6 7 8端口CH9Ethernet接口定义管脚号功能定义信号方向1 RX+(接收数据正)输入2 RX-(接收数据负)输入3 TX+(发送数据正)输出4;5;7;8 NC(空)6 TX-(发送数据负)输出六.常见故障解决序号 故障点现象原因解决方法 供电不符合要求 更换电源 电源接线松动 拧紧接线柱 电源极性接反 调整极性端子 1 电源系统PWR 灯不亮,其它灯同样不亮设备电源损坏 退回维修 线路接反调换收发 传输质量不好 调换线缆失步 E3误码 2 E1线路RMT1灯常亮或闪亮E6误码检查E1线路接头是否连接好,核对线路长度 3 以太网 链路 LINK 灯不亮 网线不通或线序不对 按标准线序重新做线 检查收发是否对应 改变收发顺序 4 数据链路 数据传输时D1~3灯不亮 是否连接地线 正确连接地线 检查收发是否对应 改变收发顺序 5音频无声,有噪声 是否连接地线 正确连接地线 电话线有短路现象 查电话线 A 、B 线接反 调换线序 电话线不通 查电话线 6 电话链路S 灯常亮,没有拨号音,不振铃,挂机振铃,有噪音电话模块损坏退回维修七.随机配件电源线一根 RJ-45水晶头2个 RJ-11水晶头8个 说明书一份八.产品保修说明凡购买我公司生产的通信设备系列产品,本公司将为您提供一年的免费维修服务。

PCM多业务接入平台的网络优化

PCM多业务接入平台的网络优化

PCM多业务接入平台的网络优化网络优化是指通过改进网络架构、配置和流量管理等技术手段,提高网络性能和用户体验的过程。

对于PCM多业务接入平台而言,网络优化非常重要,因为它需要支持大量用户同时接入、大量数据的传输和处理,以及复杂的应用场景。

首先,为了提高网络性能,可以采取以下几个方面的优化措施。

1.网络架构优化网络架构是整个PCM多业务接入平台的基础,合理的网络架构能够提供更好的性能和可扩展性。

通过对网络架构进行优化,可以减少网络的复杂性,提高数据的传输效率。

例如,可以通过引入负载均衡设备、分布式架构等方式,将流量分散到多个服务器上,提高系统的整体性能。

2.带宽管理和流量控制考虑到PCM多业务接入平台需要处理大量的数据传输和处理,对带宽进行有效的管理和合理的流量控制是非常重要的。

可以采用流量分流、流量限速等方式,根据业务的优先级和需求进行合理的流量控制,避免网络拥塞和资源浪费,提升用户的网络体验。

3.网络安全性优化在PCM多业务接入平台中,网络安全性是至关重要的。

优化网络安全策略、加强入侵检测和防护系统、加密数据传输等措施可以提高网络的安全性。

同时,可以采用合适的访问控制机制,限制非法访问和恶意攻击,确保网络系统的正常运行。

其次,在网络优化的同时,还应考虑如何提高用户体验和降低延迟。

1.CDN(内容分发网络)优化通过引入CDN技术,将数据缓存到离用户更近的服务器上,可以缩短数据传输的距离,提高访问的速度和响应时间。

特别是对于多媒体内容的传输,CDN可以显著提升用户的体验,减少视频卡顿和加载时间。

2.前端优化在PCM多业务接入平台中,前端优化是个不可忽视的方面。

通过减少页面的加载时间、精简代码、压缩图片等方式,可以提升用户访问的速度和响应时间。

此外,采用AJAX、页面缓存等技术,也可以加快页面的渲染,提高用户的体验。

3.QoS(服务质量)优化服务质量是用户体验的关键之一,通过合理配置网络设备,设置合适的服务质量策略,可以满足不同业务的需求,提供更加稳定和高效的网络服务。

PCM多业务接入平台的网络优化

PCM多业务接入平台的网络优化
ቤተ መጻሕፍቲ ባይዱ
中图分 类号 :M 3 T 7
文献 标识 码 : B
P M 多 业 务 接 入 平 台 的 网 络 优 化 C
胡红 明
( 南方 电网六盘水供 电局 , 州 六盘水 贵 5 30 ) 50 1

要 : 要 地 分 析 了 智 能 P M 多 业 务 设 备 应 用 现 状 和 智 能 P M 设 备 的 技 术 特 点 , 介 绍 了 六 盘 水 供 电 局 简 C C 并
t n o c e s g n t r ft e P M . i fa c s i ewok o C o n h
Ke r s: we y t m o y wo d po rs se c mmunc t n;PCM c e s e ui iai o a c s q pme t ime so r s n ;t ltc o s;n t r p i z t n ewo k o tmia i o
21 0 0年 8月 第 1 3卷 第 8期
21 0 0,Vo ,1 l 3,No 8 .
贵 州 电力 技 术
GUI HoU Z ELECTRI OW E TE CP R CHN0L0GY
专 题 研 究
S e i e ot p ca R p r l s
文章编 号 :0 8— 8 X( 0 0 0 0 5 0 1 0 0 3 2 1 ) 8— 0 4— 2
S N 00MS P接入 设备 网络优化 建设方案 , P M接入 网络的建设提供参考依 据。 D 2 0 A 为 C
关键 词 : 电力 系统 通 信 ;C 接 入 设 备 ; 隙 交叉 ; PM 时 网络 优 化
Ne wo k o i ia o fPCM t r ptm z t n o i mul — s r i e a c s l to m i t — e vc c e sp af r

格林威尔B120通信PCM集中网管系统解决方案

格林威尔B120通信PCM集中网管系统解决方案

格林威尔B120通信PCM集中网管系统解决方案吐鲁番电业局信通中心张清华[摘要] 对电力通信中用于传输调度电话、调度自动化的格林威尔PCM设备进行统一网管建设,通过对统一网管建设,不仅解决了集中网管,而且优化了通信资源,有效降低了投资估算。

[关键词] 通信;格林威尔PCM;集中网管;解决方案;前言随着吐鲁番电业局通信信息化建设的飞速发展,35kV变电站、乡镇供电所目前已大部分实现光纤通信,通信设备采用的全部是格林威尔公司的小型PCM设备,该设备早期型号为MST-B120,业务采用点对点开通,不支持一点对多点,不支持集中网管。

目前该公司PCM新产品为MST-B120B功能有了较大提升,支持一对多点业务传输,支持以太网集中网管,支持远程管理,远程复位等操作,可以有效降低了通信维护人员的现场消缺,提高了维护质量,同时缩短了故障消缺的时间。

1、设备的基本情况吐鲁番电业局乡镇供电所、35kV变电站光纤联网项目于2004年开始建设,35kV变电站、供电所的传输业务都是汇聚至最近的110kV变电站后,通过主干PCM设备上传时至调度。

随着电网快速发展,新建110kV及以下变电站的数量和路程也在逐年增加。

目前运行共有29个站点的近60台PCM设备投入运行。

前期投入运行的35kV变电站和供电所的PCM型号为MST-B120,设备只能采用点对点成对使用,不支持集中网管。

2008年之后的设备具备集中网管功能,支持以太网集中网管,支持一点对多点的远程管理,远程复位等操作。

2、存在的问题及原因分析2.1、由于B120-PCM不支持集中网管,无法对设备进行网管监控。

2.2、2008年之前的B120-PCM设备只能采用点对点成对使用,设备数量多,转接电路复杂,增加了开通业务及处理故障的环节。

2.3、35kV变电站、供电所的业务都是汇聚至最近的110kV变电站后,通过主干PCM设备上传至调度。

随着35kV站点业务的增加,这种传输方式十分占用主干PCM业务资源,导致主干PCM业务容量不足。

光纤保护复用PCM通道故障处理方法.

光纤保护复用PCM通道故障处理方法.

光纤保护复用PCM通道故障处理方法摘要本文介绍了光纤保护复用PCM光纤通道的构成、要求以及光纤通道在运行过程中发生故障后的处理方法。

1 引言光纤纵联电流差动保护是近年来发展相当快的输电线路保护之一,它借助光纤通道传送输电线路两端的信息,以基尔霍夫电流定律为依据,能简单、可靠地判断出区内、区外故障。

对于线路保护来说,分相电流差动保护具有天然的选相能力和良好的网络拓扑能力,不受系统振荡、非全相运行的影响,可以反映各种类型的故障,是理想的线路主保护。

光纤通信与输电线无直接联系,不受电磁干扰的影响,可靠性高,通信容量大。

光纤纵联电流差动保护既利用了分相电流差动的良好判据,又克服了传统导引线方式的种种缺陷,具有其他保护无以比拟的优势,但是光纤通道的稳定与否是光纤纵联差动保护正确工作的基础,一旦光纤传输通道发生故障,光纤纵联差动保护将不能正常工作。

因专用(或复用)光纤保护主要的区别就是通道形式不一样,但构成纵联的原理没有区别,所以本文主要针对目前应用比较多的光纤保护复用PCM光纤通道的构成、要求以及当发生故障后如何进行处理等方面进行探讨。

2光纤保护复用PCM光纤通道的要求2.1同步时钟在复用接口与通信设备连接时,为了满足64kbps数据通道收发数据同步复接的要求,必须采用主从时钟方式。

否则,将因时钟不同步,造成滑码的出现,保护装置反映出的就是CRC校验码告警。

2.2通道误码一般来讲,目前所采用的光纤保护对通道误码要求为两种:一种是向量式光纤差动,采用传输向量的工作原理,发生误码时,可以用向量递推等方式来合成。

由于其动作灵敏度低、速度慢,因而对通道要求较低,约为10-3~10-5。

另一种为传输采样值的光纤差动,由于其灵敏度高、速度快。

因而对通道要求也高,约为10-7。

而通信所提供的通道的误码率约为10-9~10-11。

从这可以看出,通信设备正常工作时,通道误码是完全能满足保护对通道的要求的。

3光纤保护复用PCM光纤通道的构成(以RCS-931A为例)光纤保护复用PCM的光纤通道是由本侧的RCS-931A保护装置的光接口用光纤连接到光电变换装置MUX-64,再由光电变换装置MUX-64与通信PCM复用设备64kbps接口进行连接,最后PCM复用光设备经线路光纤通道到对侧,对侧连接与本侧一样。

采用调度数据网承载PCM网管通道的优化方案

采用调度数据网承载PCM网管通道的优化方案

2 2 0 k V及 以上 电压 等级 的厂 、站 ,具 备 所 有 P C M
网元 的接入条 件 。
类地 址进 行规 划 ,其 中 1 9 2 . 1 6 8 . 6 . 0 / 2 9共 8个 地
址作为省调 P C M服务 器侧使用 ,其余每 台 P C M
设备 规 划 4个 地 址 :一 个 用 于 P C M设备 的 E t h l
全 网采用  ̄ L A N 6,端 站 路 由器 通 过子接 口方
式连接 N R T交换 机 。 3 . 2 . 3 V P N规划
需 接 人 的所 有 P C M 站 点对 应 的 P E设 备 上都
新建 v p n—i n s t a n c e名 为 v p n一1 5 1 1 ,至省 调 所 有 经过 的 P E设 备都通 过 v p n一1 5 1 1 将 直 连路 由注入
2 0 1 4年第 1期
云南 电力技 术
第4 2卷
由此 可见 , 目前 D C C连 接 杂乱 无 章 ,部分 站
P C M 网管服 务器 。整 体 网管通 道连接 图如 图 2 。
3 . 2 具体 规划
点D C C形 成 环路 ,且接 人省 调 3台设 备 的所有 站 点 ( 目前 为 3 4台 ) 都 在 一 个 广 播 域 中 ,随 着 站 点 的增 加 ,此广 播 域 越 来 越 多 ,整 个 网 络 中将 充 斥着 大 量 的广播 包 ,本 来 只需 发 往 省 调 的广 播 包
到B G P中学 习私 网路 由 。 3 . 2 . 4 R D / R T规 划 新增 规划 R D为 6 4 8 0 0 :6 。
新增 R T规划 如下 :

接入网维护手册_语音分册

接入网维护手册_语音分册

福建网通接入网维护手册一、案例一(PCM语音接入方式)a)网络拓扑厦门PCM 设备。

图一PCM设备面板图网路拓扑图如下:b)各设备情况1、南京普天PCM设备:设备配置30线用户线,每块SLBC用户板2线用户线;接入方式:1、PCM可通过OUA板接光纤到用户端PCM OUA2、通过背板上的2M接口上传输到用户端下2M,设备可不用插OUA光口板;c)常见故障及处理方法1、设备故障A、故障一a)故障现象:同一PCM多个用户申告无法使用, 提机没有拨号音.b)故障分析:同一PCM多个用户申告无法使用, 提机没有拨号音,基本排除了用户端故障和入户线路故障类型。

根据用户反馈的情况看均在同一个PCM上,基本可以确定故障发生在近端或远端PCM上。

b)处理过程:安排外线故障处理人员到达现场进行排障,发现SYS4板FAUL灯变黄,指示不正常,更换后故障排除。

B、故障二a)故障现象:用户投诉无法传真;b)故障分析:传真属于数据业务,经过问询厂家人员,了解到3槽位插的主控板为SYS板,不支持传真业务;c)处理过程:通知外线处理人员更换机房和用户侧PCM的主控板为SYS4后上电测试正常;案例二、(ONU(160A、F01\2A、RSUD语音接入方式)a)网络拓扑ONU F02A设备。

ONU 160A设备。

中兴RSUD 设备。

0 1 2 3 4 5 ASLC ASLC RSLC RSLC MTT P 中兴RSUD 设备。

图一ONU设备面板图b)网路拓扑图如下:c)各设备情况1.华为F02A设备:设备配置PV4板,可配置32路或16路用户板,当第16、17槽位不插电源板时,可配置2块用户板,下框通过差分HW配置RSP用户框,此时本框必须配置HWC板;当配32路用户板时,最大可配置1728用户线,默认配置为第一框10块,2、3、4框14块配置,共1664线;上下框电源互助使用;2.华为160A设备:设备配置RSP/PV4板,可配置32路或16路用户板5块,最大可配置160线或80线.3.中兴RSUD设备:设备满配置24路用户板ASLC或RSLC(反极性用户板)4块,共96线;MTT板:用户内外线路测试板;d)常见故障及处理方法2、设备故障C、故障一a)故障现象:同一F02A多个用户申告无法使用, 提机没有拨号音,只有电流声;网管上提示此模块V5接口中断,OLT上对应PCM远端失步;b)故障分析:同一F02A多个用户申告无法使用, 提机没有拨号音,基本排除了用户端故障和入户线路故障类型。

县域电力通信网SDH+PCM一体化解决方案

县域电力通信网SDH+PCM一体化解决方案

县域电力通信网SDH+PCM一体化解决方案摘要:随着县域电力通信网络的发展,原电力星状通信网已不能满足业务需求,建设光纤环网势在必行。

本文结合某县域通信网络运行现状,提出了进行电力通信网一体化解决方案。

关键词:电力通信网一体化背景在该电力通信网现有光纤网络的基础上,建立一个STM-16骨干传输保护环网,同时在分散的二级站点间建立STM-4光传输保护环网,并将每个STM-4环网上联到STM-16主干环中,将所有站点的语音,数据,控制指令和SCADA等业务的数据集成到此传输平台上,形成一个专用的、有保护的多业务传输平台,为电力通信提供强有力的保证。

采用的设备为北京华环H9MO-LMXE+ SDH和PCM一体化设备,该设备是面向多业务介入的汇聚型SDH光传输设备,其上联最大支持4个STM-16,下联最大支持4 个STM-4和24个STM-1光方向,可实现TDM业务、宽带业务和语音业务的统一介入、汇聚、交换和管理功能。

本设备传输复用单元采用SDH/MSTP技术,既可以用于简单的点到点连接,也可以构成自愈环形网络或链型网络。

业务接口包括E1,以太网接口,以及电话接口等。

为了适应现场的不同供电条件,本设备支持两种电源模式:交流220V,或直流-48V。

设备面板上具有丰富的指示灯,封边操作和故障诊断。

方案介绍根据本单位业务需求,结合华环设备的特点,决定建立一个两级传输环网的多业务接入和传输系统。

具体方案见附图所示:每个站点均采用H9MO-LMXE+ SDH和PCM一体化设备。

位于骨干层的节点上配备STM-16汇聚板卡OX16A,组成一个基于SNCP的保护环网。

同时配备CHL01,FE01,EP03,CHR01等板卡用于站点的各种业务接入。

同时,对于某些核心接线配置OS04A板卡,用于与STM-4的连接,实现下层STM-4环网的的汇聚。

本方案与普通的每个站点使用PCM+SDH两台设备的方案相比存在如下优势:1.局端可以支持E1和PBX接入,省略了交换机的用户板;2.整个系统采用冗余设计,提供了完整的保护,任一单点故障不影响整个系统的正常运行;3.SDH传输和PCM接入混合,一体化实现,简化网络架构。

PCM接入设备原理及应用

PCM接入设备原理及应用
PCM接入设备原理及应用
本文将介绍PCM接入设备的原理、分类、工作原理、性能参数、优缺点、市 场前景等内容,以及其在通信网络中的重要性和新型通信网络的应用展望。
PCM接入设备概述
PCM(脉冲编码调制)接入设备是数字通信网络中一种重要的设备,用于将模拟信号转换为数字信号以及在通信 网络中实现语音和数据的传输。
PCM接入设备分类
传输速率
根据传输速率的不同,PCM接 入设备可分为不同的等级,例 如64Kbps、2Mbps等。
接口类型
根据接口类型的不同,PCM接 入设备可分为E1、T1等不同接 口类型。
功能特点
根据功能特点的不同,PCM接 入设备可分为基本PCM接入设 备、增强型PCM接入设备等。
PCM接入设备工作原理
网络通信
PCM接入设备是构建数字通信网 络的重要组成部分,用于实现网 络中终端设备的连接。
PCM接入设备发展历程
1
1960s
PCM技术逐渐应用于通信领域,成为语音和数据传输的主要方式。
2
1980s
PCM接入设备不断完善,传输速率提高,性能更加稳定可靠。
3
2000s
随着数码通信技术的迅速发展,PCM接入设备逐渐向光纤通信、宽带通信等方向 拓展。
PCM接入设备通过模拟信号采样、量化和编码的方式将模拟信号转换为数字 信号,在通信网络中进行传输和解码,实现语音和数据的传输。
PCM接入设备性能参数
信噪比 误码率 时延
衡量接收信号质量的指标,高信噪比表示较好的信 号质量。
衡量传输信号的错误率,误码率低表示传输质量较 好。
信号传输所需的时间,时延较小表示较高的实时性。
PCM接入设备优缺点
1 优点
2 缺点

SDH+PCM一体化解决方案

SDH+PCM一体化解决方案

技术方案建议书
客户需求:
中心端256路电话,传输接入至四个站点,链形网络状态,要求每个节点落地64路电话。

站点间传输距离为80KM。

根据以上需求提供两种解决方案,具体如下:
方案一:
如图所示,每个站点只能落地60路电话业务,中心端通过多E1大容量PCM设备直接接入至SDH传输设备(IDM-MSTP155-24或者155-16),通过STM-1设备传输至远端站点。

远端配置IDM-120AM设备,设备最多可提供120路电话接口接入,可选配置E1、FE接口。

选用设备类型:中心端:IDM-240 IDM-MSTP155-24或者IDM-MSTP155-16
远端:IDM-120AM
详细技术指标见网站产品介绍。

方案二:
每个站点只能落地60路电话业务,中心端通过多E1大容量PCM设备直接接入至SDH 传输设备(IDM-MSTP155-24或者155-16),通过STM-1设备传输至远端站点。

远端配置IIDM-MSTP155-24或者155-16设备,通过SDH设备的E1接口接入两套IDM-30E设备落地电话业务,可选配置E1、FE接口。

选用设备类型:中心端:IDM-240 IDM-MSTP155-24或者IDM-MSTP155-16
远端:IDM-MSTP155-24或IDM-MSTP155-16 IDM-30E 详细技术指标见网站产品介绍。

专线接入详解

专线接入详解

专线接入详解第一篇:专线接入详解对于企业来说,拥有一个良好的网络环境,对于提高办公效率是非常有效的。

但选择何种接入方式却成了企业IT主管和运维人员的一大难题。

下面就来介绍一下现在比较常用的集中专线接入方式和它们的特性。

专线接入类型:1.PCM专线接入① 可以向用户提供多种业务。

② 线路使用费用相对便宜;接口丰富便于用户连接内部网络;2.DDN专线接入① 采用的图形化网络管理系统可以实时地收集网络内发生的故障进行故障分析和定位② DDN专线通信保密性强,特别适合金融、保险客户的需求3.光纤接入① 传输距离远、传输速度快、损耗低;② 在通信线中可以减少中继站的数量,提高了通信质量,同时抗扰能力极强;4.ADSL专线接入ADSL专线接入是ADSL接入方式中的另一种,不同于虚拟拨号方式,而是采用一种类似于专线的接入方式,用户连接和配置好ADSL MODEM后,在自己的PC的网络设置里设置好相应的TCP/IP协议及网络参数(IP和掩码、网关等都由局端事先分配好),开机后,用户端和局端会自动建立起一条链路。

所以,ADSL的专线接入方式是以有固定IP、自动连接等特点的类似专线的方式,当然,它的速率比某些低速专线还快的多呢。

4.SDH点对点数字专线(SDH):英文名为SDH(Synchronous Digital Hierarchy,即同步数字体系)专线,中文名为数字专线。

是利用光纤、数字微波、卫星等数字电路开放的数据传输业务。

它采用数字传输信道传输数据信号的通信网,可提供点对点、点对多点透明传输的数据专线出租电路,为用户传输数据、图象、声音等信息。

专线接入的特点:1.专线专用,24小时在线:实现双向数据同步传输,上网速度快、质量稳定、丢包率低、更具安全性、2.本地自维护网站:在网站上发布更多的信息,为E-buainess提供更好的先决条件。

3.运营费用可控:上网费用采用包月制,可最大限度的降低网络运营成本。

专线业务使用范围:专线业务主要应用于用户的局域网互联:或快速浏览互联网。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

PCM专线接入解决方案
1、PCM数字电路介绍
PCM数字电路是比DDN还要先进的宽带的专线电路,起步带宽为2M,比DDN的最大带宽1920Kbps高。

2M数字电路充分利用了下面介绍的SDH的可靠、简单、高效、时延小的特点,对于专线接入上网客户来说是很好的接入方式。

2M数字电路接入解释:
在客户端使用普通的路由器串行接口与客户端HDSL Modem 相连;
客户端HDSL Modem通过电信运营商(北京市通信公司)的铜线与放置在电信运营商最近的机房中的局端HDSL Modem相连;
再通过电信运营商的SDH网络传到我们托管放置在北京市通信公司区局的光端机;
再通过光缆将信号传递到中关村数据机房的光端机;
再与我们的接入路由器连接;
最后接入到Internet。

2M数字电路接入上网示意图:
2、SDH(同步数字体系)网络
同步数字体系(SDH)是一种光纤通信系统中的数字通信体系。

它是一套新的国际标准。

SDH既是一个组网原则,又是一套复用的方法。

在SDH基础上,可以建成一个灵活,可靠,能够进行遥控管理的全国电信传输网以至全世界的电信传输网。

这个传输网可以很方便地扩展新业务,还可以使不同厂家生产的设备进行互通使用。

过去的光纤通信系统没有一套国际上统一的标准,都是由各个国家各自开发出不同的系统,称准同步数字体系PDH。

因此,各国所采用的速率(传输信号的速度)、线路码型、接口标准、结构都不相同。

无法在光路上实现不同厂家设备的互通和直接联网,造成许多技术上的困难和费用的增加。

SDH是为了克服PDH的缺点而产生的,是有一个明确的目标再定规范然后研制设备。

这样就可以按最完善的方式设定未来通信网要求的系统和设备。

3.PCM数字电路特点:
1) 能提供高性能的点到点通信,通信保密性强,特别适合金融、保险等保密性要求的客户需要;
2) 传输质量高,网络时延小,信道固定分配,充分保证了通信的可靠性,保证用户的带宽不会受其他用户的影响;
3) 拥护通过这条高速的国际互联通道,可构筑自己的Internet、E-mail等应用系统;
4) 用户网络的整体接入使局域网内PC均可共享互联网资源;
5) 用户可免费得到多个Internet合法IP地址;
6) 用户可实现每天24小时全天侯的信息发布,即用户可建立自己的Web站点。

向国际互联网发布自己的信息服务。
