➢1000m3混凝沉降罐
三、设计内容
工
7.6m
溢流
艺
集水管
配水管 0.7m 排泥器
Φ=11.5m，H=10.4m 单罐设计水量225m3/h， 污水停留时间4.4h 污水下降流速0.60mm/s 进水含油≤ 30mg/L 出水含油≤ 10mg/L 进水悬浮物≤ 20mg/L 出水悬浮物≤ 10mg/L
Oil：5mg/L
艺
Oil：2mg/L ss: 2mg/L
ss: 5mg/L T:25-30℃
T:25-30℃
1000m3注水
罐 (已建）
过滤提升泵
3台纤维束过滤器 3台双滤料过滤器
中国石油
➢调储罐操作间
三、设计内容
反应提升泵
工
艺
石南21集中处理站污水处理系统扩建工程
中国石油
➢调储罐
9m
工 艺
三、设计内容
工
刮泥机
艺
下出口，距池底2.3m
石南21集中处理站污水处理系统扩建工程
中国石油
➢污水回收水池
三、设计内容
工 艺
中国石油
➢污泥污水泵房
三、设计内容
工 艺
污泥泵Q=10m3/h
污水泵Q=100m3/h
冲洗泵Q=100m3/h
石南21集中处理站污水处理系统扩建工程
中国石油
➢离心脱水机房
三、设计内容
工 加药装置
中国石油
➢混凝沉降罐操作间
三、设计内容
工 艺
中国石油
➢过滤间
G
工
值班室 0.300
艺
低压配电室 0.300
三、设计内容
施工技术交底ppt课件
（1）单位工程交底---项目经理、总工组织技术交底， 涉及工程概况、合同工期和质量要求；主要施工方法 和施工任务的划分；施工依据的规范、操作规程和质 量标准；合同节点工期要求；保证质量、安全、精度 和降低成本的措施 ；
（2）工序交底---施工员进行工序技术交底，其内容 是：施工任务、施工图纸、施工工艺、操作规程、工 序质量控制要求、质量标准、安全要求等。是针对班 组级技术交底；
下：
1、土方工程：地基土的性质与特点；各种标桩的位置与保护办
法；挖填土的范围和深度，放边坡的要求，回填土与灰土等夯实办
法及容重等指标；地下水或地表水排除与处理方法；施工工艺与操
作规程中有关规定和安全技术措施。
2、砌筑工程：砌筑部位；轴线位置；各层水平标高；墙身厚度
及变化情况；砂浆强度等级，砂浆配合比及砂浆试验检验方法；各
涉及的与本工程相关法律法规等；
•
g 各种质量管理制度，至少包括：施工测量复核制度，施工图现
场核对制度，施工技术交底制度，开工报告申请制度，成品保护制
度，施工工艺流程设计、试验制度，基础技术资料管理制度，分包
和劳务用工管理制度，关键岗位培训、持证上岗制度，材料进场检
验及储存管理制度，设备、构配件进场检验及储存管理制度，检验
（1）施工项目的内容、范围和工程数量； （2）施工图纸解释（包括设计变更和设备材料代用情况及要求）; （3）施工步骤、操作方法和采用新技术的操作要领，工艺流程，施工图及施工大样图，施工手段，进入 结构的原材料规格、型号、数量； （4）质量标准和特殊要求，质量通病及保证质量的措施，检验、试验和质量检查验收评级依据和方法； （5）施工进度要求、工序搭接、施工部署与施工班组任务确定； （6）施工中所采用主要施工机械设备型号、数量及其进场时间、作业程序安排等有关问题； （7）新工艺、新结构、新材料的有关操作规程、技术规定及其注意事项； 安全技术标准和特殊要求，保证安全的措施，应急预案的启动和救援方法，作业人员职业健康和安全防护事 项等； （8）环境管理技术标准和相关要求，环境和水土保持的具体措施； （9）文明施工的标准、具体要求及相关措施； （10）责任成本的量化标准，工序作业时间，进入工程实体材料定额消耗指标、辅助材料定额消耗指标， 人工消耗指标，单机、单车设备消耗指标，定额核算方法，定额节超措施及奖罚办法； （11）施工记录的内容和要求。 （12）其它注意事项。
技术交底培训ppt课件
6
二、施工技术交底的编制要求 必须符合建筑工程施工规范、技术操作规程、质量验收规范工程质量评 定标准等相应规定。 必须执行国家各项技术标准，包括计量单位和名称。 符合与实现设计施工图中的各项技术要求。应符合和体现上一级技术领 导技术交底中的意图和具体要求
技术交底培训
7
应符合和实施施工组织设计或施工方案的各项要求，包括技术措施和施工进度等要 求． 对不同层次的施工人员，其技术交底深度与详细程度不同，也就是说对不 同人员其交底的内容深度和说明的方式要有针对性。技术交底应全面、明确。并突 出要点；应详细说明怎么做，执行什么标准，其技术要求如何，施工工艺与质量标 准和安全注意事项等应分项具体说明，不能含糊其辞。 在施工中使用的新技术、新 工艺、新材料、新设备，应进行详细交底，并交待如何作样板间等具体事宜。
施工技术交底应在项目施工前进行。
技术交底培训
9Байду номын сангаас
三、技术交底的编制内容
（1）、技术交底的编制格式
1、工程概况
2、工作内容和工作量
3、质量、安全、进度、文明施工、环境保护等目标
4、施工准备
4.1材料准备
4.2机具准备
4.3作业条件及人员准备
技术交底培训
10
5、操作工艺 5.2作业准备 6、质量标准 6.2一般项目 7、成品保护 9、施工注意事项。
技术交底培训
26
11． 装修工程：各部位装修的种类、等级、做法和要求、质量标 准、成品保护技术措施；新型装修材料和有特殊工艺装修要求的 施工工艺和操作步骤，与有关工序联系交叉作业互相配合协作； 安全技末措施，特别是外装修高空作业安全措施。
技术交底培训
27
四、技术交底实施方法
1、施工图技术交底整理(最终)20140404课件

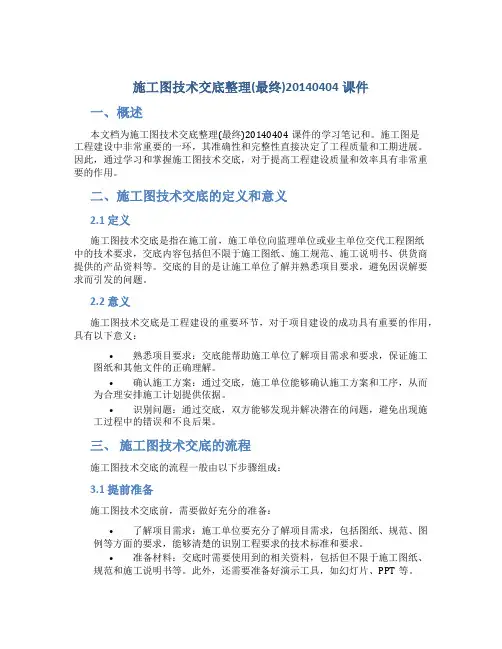

施工图技术交底整理(最终)20140404课件一、概述本文档为施工图技术交底整理(最终)20140404课件的学习笔记和。
施工图是工程建设中非常重要的一环，其准确性和完整性直接决定了工程质量和工期进展。
因此，通过学习和掌握施工图技术交底，对于提高工程建设质量和效率具有非常重要的作用。
二、施工图技术交底的定义和意义2.1 定义施工图技术交底是指在施工前，施工单位向监理单位或业主单位交代工程图纸中的技术要求，交底内容包括但不限于施工图纸、施工规范、施工说明书、供货商提供的产品资料等。
交底的目的是让施工单位了解并熟悉项目要求，避免因误解要求而引发的问题。
2.2 意义施工图技术交底是工程建设的重要环节，对于项目建设的成功具有重要的作用，具有以下意义：•熟悉项目要求：交底能帮助施工单位了解项目需求和要求，保证施工图纸和其他文件的正确理解。
•确认施工方案：通过交底，施工单位能够确认施工方案和工序，从而为合理安排施工计划提供依据。
•识别问题：通过交底，双方能够发现并解决潜在的问题，避免出现施工过程中的错误和不良后果。
三、施工图技术交底的流程施工图技术交底的流程一般由以下步骤组成：3.1 提前准备施工图技术交底前，需要做好充分的准备：•了解项目需求：施工单位要充分了解项目需求，包括图纸、规范、图例等方面的要求，能够清楚的识别工程要求的技术标准和要求。
•准备材料：交底时需要使用到的相关资料，包括但不限于施工图纸、规范和施工说明书等。
此外，还需要准备好演示工具，如幻灯片、PPT等。
3.2 交底流程施工图技术交底一般可以通过以下流程进行：•双方确认参会人员：施工单位、监理单位与业主单位应在交底前确认参会人员，保证所有与工程相关的人员都能够参加。
•展示施工图纸：施工单位应首先展示施工图纸，对图纸中的识别和描述进行解释。
双方应就施工图纸进行讨论并澄清不清楚的问题。
•确认施工方案：在图纸讨论之后，施工单位对施工方案和工序进行描述，监理和业主单位进行确认和提出意见。
施工技术交底 PPT
b.用电动铣刀分别将管材断面铣平整，确保两管材接触面能充分 吻合；
c.将电加热板升温到210oC，放置在两管材端面中间，操作电动液 压装置使两管材端面同时完全与电热板接触加热；
d.抽掉加热板，再次操作液压装置，使已熔融的两管材端面充分 对接并锁定液压装置（防止反弹）；
根据控制点在基坑底部放出底板外边线及端墙外边线，沿边 线支设模板，模板支设完成后在外侧加固。 ④、浇筑混凝土
1）端墙及急流槽均采用C20混凝土现浇。 2）按设计要求浇筑混凝土。浇筑时应使混凝土缓慢流入模板内， 减小混凝土对模板的冲击力防止离析。混凝土振捣时要均匀振捣，宜 采用30型振捣棒，振捣时应避免振捣棒接触模板使模板变形，振捣完 成后派专人进行收面。
一、施工流程
Φ285横向排 水管 底基层
8%灰土
基层
下面层 中面层
上面层
土路肩
透层、封层 粘层 粘层
中央分隔带 回填 窨井 集水槽
二、主线
二、主线
二、主线
二、主线
二、主线
三、复合路面及收费广场
三、复合路面及收费广场
四、横向排水管
三、横向排水管
1、工程概况 本施工段落内横向排水管包含φ50mm型和φ285mm型两种。
五、土路肩
2、结构形式 ①、回填风积沙及未筛分碎石路段
五、土路肩
②、回填未筛分碎石路段 1）分离式路基
2）一般填方路段
五、土路肩
五、土路肩
2）一般挖方路段
五、土路肩
六、急流槽
六、急流槽 1、工程概况 本标段包含两种急流槽形式，第一类设置于超高段内侧为填方，
并设置横向排水管处，急流槽入口接横向排水管并设置端墙，出口接 路堤边沟。第二类设置于拦水带开口处，入口接沥青拦水带出口（沥 青拦水带出口分为对称型和不对称型两种），不设端墙；出口接边沟， 急流槽底部距离路基50cm处设置一道消力坎。两种类型急流槽均采用 C20混凝土现浇。
施工技术交底制度.ppt
▪ 2 要求
▪ 2.1 施工技术交底是工程质量事前控制的重要保证，是现场质量 管理的关键，是施工工序中的首要环节，必须认真执行，未经技 术交底不得施工。在目前的施工管理模式下采用四级交底制度， 即：
▪ 2.1.1 工程总体交底—集团公司级技术交底；
▪ 2.1.2 项目工程总体交底—项目部级技术交底；
▪ 3.2.2.10 施工及技术管理程序及其他施工注意事项。
▪ 3.3 操作交底—工区级技术交底 ▪ 3.3.1 在本工区施工项目开工前，工区技术负责人应根据施
工组织专业设计、工程设计文件、设备说明书和上级交底内 容等资料拟定技术交底大纲，对本专业范围的生产负责人、 技术管理人员、施工班组长及关键岗位人员进行技术交底。 交底内容是本专业范围内施工和技术管理的整体性安排，一 般包括： ▪ 3.3.1.1 本工区施工范围及其主要单位（项）工程概况，单 项（位）工程WBS分解及各班组施工任务、范围划分； ▪ 3.3.1.2 本工区施工项目设计意图特点、重难点、特殊施工 过程和关键工序，施工平面布置的具体计划安排； ▪ 3.3.1.3 具体的质量、安全、工期、责任成本、环境、文明 施工目标以及具体的措施； ▪ 3.3.1.4 施工进度计划要求，节点工期要求，相关施工项目 的配合计划，所有资源需求计划及到场时间要求； ▪ 3.3.1.5 施工方案、分项分部工程施工方法、施工工艺流程， 关键工序及特殊施工过程作业指导书，重大施工方案（如特 殊爆破工程、特殊和大体积混凝土浇灌、重型和大件设备、 构件和运输吊装等）；
▪ 3.2.2.6 公布本项目的关键工序和特殊过程；
▪ 3.2.2.7 实现安全与职业健康、质量、工期、成本和环境目标的 主要措施；
▪ 3.2.2.8 资源配置要求及需求计划，主要包括关键岗位和专业管 理人员以及特殊工种人员、施工机械设备和检测与试验设备、 主要材料以及资金计划；
施工技术交底培训PPT课件
9
4、施工现场技术交底常见的问题
④技术交底未按工序、工种分别进行编制；
⑤有些项目一天编制过多技术交底，未结合现 场施工进度、分部分项工程进行编制和适时更 新，如隧道工程同一级别的围岩类型施工时间 较长，在掌子面围岩类型更改后，技术交底未 更新；
培训教案
施工技术交底培训
1
目录
1、技术交底的定义 2、技术交底的程序和内容 3、施工技术交底的要求 4、施工现场技术交底常见的问题
2
1、技术交底的定义
技术交底是将设计意图、工艺标准、质 量要求、安全及环保措施逐级向下传递的过 程，目的是使所有参加施工和管理人员熟悉 了解所承担工程任务的特点，明确工程材料、 质量、工艺、安全、环保、进度要求及所要 用的施工规范、验收标准等。
⑥各级技术管理人员要加强技术交底工作的督 促与检查。
8
4、施工现场技术交底常见的问题
①施工技术交底编号混乱，签字不完善，甚至 代签字现象；
②交底内容冗余繁琐，文字描述过多，无必要 的图标，实用内容较少，内容空洞，针对性不 强，可操作性差；各级交底内容一致；如一些 项目的三级技术交底中钢筋搭接长度描述存在 6d、12d等描述不清的情况；交底附图直接复制 施工蓝图或参考图等。
5
Байду номын сангаас
2、技术交底的程序和内容
③基层对作业层的交底 由施工队长、专业工程师组织对施工作业人员 交底。 主要内容：施工任务、作业标准、施工规范及 验收标准，工程质量要求；施工工艺流程及施 工先后顺序；施工工艺细则、操作要点及质量 标准；质量问题预防及注意事项；施工技术措 施和安全注意事项以及环保措施；出现紧急情 况下的应急救援措施、紧急逃生措施等。
施工技术交底课件
施工技术交底课件一、施工前注意事项（一）场地勘测在进行施工前，首先要进行场地勘测，了解场地的具体情况，包括土壤、地形、地势以及地下水、地下管道等情况。
并针对不同情况，制定不同的施工方案。
（二）设备准备在施工前，也要对所需要的设备进行准备，保证设备的运转正常。
并且要对设备进行维护和保养。
（三）材料准备施工所需要的材料要提前准备，并进行储存，保证材料质量。
材料的存储要避免受潮、受阳光照射等情况，以免影响施工质量。
二、施工技术要点（一）基础处理在进行建筑施工时，基础处理是非常重要的一步。
可以采用不同的方式进行基础处理，如：打桩、喷涂、钻井等。
不同的基础处理方式适应不同的建筑需求和地质条件。
（二）材料和设备的使用在进行施工工作时，要合理运用材料和设备，保证施工质量。
比如：使用合适的钢筋、混凝土等材料，使用合适的机械设备，提高施工效率。
（三）安全注意事项在进行施工工作时，要时刻注意施工安全。
如：在高空作业时要注意安全防护措施，施工现场要做好防护措施等。
（四）施工方向和顺序在进行施工工作时，一定要按照施工方案的顺序进行施工，保证施工进度和质量。
比如：在进行管道施工时，要先进行管道敷设，然后进行连接和密封。
（一）清理施工现场在施工完毕后，要清理残留在施工现场的工具、设备和材料等。
保持施工现场整洁，以免造成碍事的现象。
（二）验收工作在进行施工完毕后，要进行验收，检查工程质量是否符合要求。
如发现质量问题，要及时的进行处理，并及时完成不合格项的修整工作。
（三）养护工作在建筑物竣工验收后，要对建筑物进行养护，保持建筑物的质量和外观。
养护工作可以包括清洗、维护、保养等。
四、总结通过对施工技术交底课件的介绍，我们可以了解到建筑施工需要注意的问题和施工技术要点。
只有在正确的施工流程和操作技巧下，才能保证施工质量、工程进度和安全。
希望本课件能够对您的工作有所帮助。
施工技术交底培训ppt课件
交底流程与参与人员
交底流程
一般包括准备阶段、交底阶段和反馈阶段。在准备阶段，应 整理好相关图纸和资料；在交底阶段，应按照专业分工进行 详细的讲解和说明；在反馈阶段，应及时收集和处理施工人 员的意见和建议。
参与人员
包括项目管理人员、技术人员、施工人员等。项目管理人员 应负责组织和协调交底工作；技术人员应负责讲解和解答技 术问题；施工人员应认真听取并理解交底内容，确保施工质 量和安全。
熟悉电气设备安装施工的基本流程，包括设备开箱检查、基础制作、 设备安装、调试运行等步骤。
电气设备安装技术要求
了解电气设备安装的技术要求，如设备固定、接线方式、接地保护等 。
电气设备安装质量检查与验收
掌握电气设备安装质量检查与验收的标准和方法，确保施工质量符合 要求。
通风与空调设备安装技术
通风与空调设备基础知识
天棚装饰技术
天棚吊顶
熟悉吊顶材料的种类和性能，掌 握吊顶安装的工艺流程和验收标 准。
天棚涂料
了解天棚涂料的种类和性能，掌 握天棚涂料施工的工艺要求和验 收标准。
门窗安装技术
木门窗安装
掌握木门窗安装的工艺流程和验收标 准，注意门窗框的固定和密封处理。
塑钢门窗安装
了解塑钢门窗的特点和性能，掌握塑 钢门窗安装的工艺流程和验收标准。
钢筋验收
选择合适的连接方法，如绑扎连接、焊接 连接或机械连接，确保连接质量和施工效 率。
对加工和安装完成的钢筋进行质量检查，包 括规格、数量、位置、间距、保护层厚度等 ，确保符合设计要求和相关规范。
模板制作与安装技术
模板安装
在基础或结构构件上按照设计图纸进行模 板的铺设和固定，确保模板的位置、形状
目的
通过技术交底，使施工人员明确施工 任务、技术要求和安全注意事项，确 保施工质量和安全。
技术交底ppt课件
▪（五）技术交底要从实际出发，语言简练，技术交底要有针对 性和可操作性，对于用文字表述比施工工艺中的关键点和操 作要领。交底中不能出现“宜”、“应”、“一般采用”等选 择性内容。
▪（六）技术交底及安全技术交底必须交至所有施工管理人员及 所有施工操作人员，并认真讲解施工工艺中的关键点和操作要 领，参加交（接）底人员交清听懂后双方签字，并注明交（接） 底日期。对班组进行的技术交底必须一式六份以上（其它各级 技术交底可参照执行），一份交操作者（接底人），一份交工 长,一份交质检员，一份交安全员，一份交技术资料员存档，一 份由交底人存查。
▪（二）技术交底资料必须详细、准确、直观。做到技术要求 符合设计图纸、标准图要求，总体安排符合承建工程施工合 同，工艺要求符合规范、规程、工艺标准，不发生指导性错 误，过程有控制、工艺有改进、安全质量有保证。
▪（三）技术交底的同时必须进行安全技术交底。
▪（四）技术交底必须在交底作业内容施工5日前下达。
技术交底
技术交底目的是使全体施工人员了解设计意图，熟悉工 程内容、特点、技术标准、施工方案、施工程序、工艺要求、 质量标准、安全措施、工期要求，施工生产过程中应认真做 好项目经理部向作业队，向班组作业人员及配合工种的技术 交底工作。
一、技术交底内容
（一）设计主导思想、设计原则、主要技术条件、水文地质 特点、工程项目的主要技术方案及总体施工组织安排、施工 图纸、设计补充通知、变更设计结果、图纸审核记录、材料 代用等有关技术文件。
（四）技术交底工作最终形成记录、会议纪要，交底人和接 受交底人签字确认，技术交底全部资料归档保存。
（五）验证：施工过程中检查技术交底执行情况，并做好检 查记录。
三、技术交底的方法
（一）技术交底一般分为建设单位组织的对施工单位的技术 交底、项目经理部组织的对各作业队的技术交底、作业队对 作业班组的技术交底三个层次。
【优质】施工技术交底工作讲义PPT资料
（9）文明施工的标准、具体要求及相关措施； （10）责任成本的量化标准，工序作业时间，进入工程实体材料定额消耗指标、辅助材料定额消耗指标， 人工消耗指标，单机、单车设备消耗指标，定额核算方法，定额节超措施及奖罚办法； （11）施工记录的内容和要求。 （12）其它注意事项。
四、分项工程技术交底的重点
所有书面技术交底，均应经过审核，并留有底稿，字迹工整清楚，数据引用正确，书面交底的签发人、审核人、接受人均应签名盖章 。 6、安全技术、环水保、基础设施建设、文明施工等技术交底 （2）施工图纸解释（包括设计变更和设备材料代用情况及要求）; （3） 实用性 技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的 控制要点写清楚，把规范的重点条文体现在大样图和控制要点里，同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施 工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。 特殊部位的技术要求及处理方法； 2、砌筑工程：砌筑部位； 对新技术、新结构、新工艺、新材料首次使用时或需要建立样板段示范工程时，为了谨慎起见，采用样板段交底的方法，就是根据设 计图纸的技术要求、具体做法通过参照相近的施工工艺和参观学习的经验进行施工工艺设计及验证工作，在满足施工及验收规范的前 提下，在工程的一个路基段、软基处理段、一颗桩、一个墩台、一片梁、一道涵，一块样板上，由技术水平可靠的技术和工人先做出 达到优良品标准的样板，作为其他技术人员和工人学习的实物模型，使其它技术和工人知道和了解整个施工过程的特点、性能及不同 点，掌握操作要领、熟悉施工工艺操作步骤、质量标准。
建筑工程模板施工技术交底PPT(图文并茂)
墙体、柱子与梁交接 点的模板搭设
3）边柱（或墙）模板的支设：为保证墙、 柱混凝土浇注成型质量，在施工时采取模板下口 加设紧固螺栓的方式，同时，为保证外墙顺直， 转角模板外表面必须设置与外墙控制线一致的控 制线，模板检测时必须保证两道外控制线双线吻 合。
柱子、外墙模板安装
4）梁、板模板施工 跨度大于4m的梁、板应起拱0.002L（L为两端支承梁的跨度或悬 挑梁跨度的两倍），悬挑梁、板应起拱，拱高不小于20mm。在主 、次梁交接部位，应先主梁后次梁和楼板起拱。模板安装过程中， 每一段梁或楼板应在跨中按计算需要高度做标记，安装时认真按此 标高拉线铺设模板，对于梁高≥600mm 时，应留一侧面模板后装， 待梁筋绑扎完且检查符合要求后再封模。梁板接缝要求平整，板缝 贴不干胶防止漏浆，梁板模板完成后应立即在柱墙插筋上抄测标高 ，对模板空间尺寸进行复核（标高、开间）。
侧模板 加固不 牢固出 现涨模 梁侧面 变形
板面马镫的设置的数量要求每平米不少于5 个（梅花型布置）
谢谢观看
5、设计要求：墙体厚度外墙为250mm、300mm，内墙200mm。柱 截面有500×500mm、550×550mm. 6、压刨机、平刨机、台钻、圆盘锯、线坠、扳手、锤子、手提工 具箱等。
模板进场后按照指定区域进行分类堆放
（二）作业条件
1、按工程结构设计图进行模板设计，确保强度、 刚度及稳定性。
2、墙身钢筋绑扎完毕，水电箱盒、预埋件、门窗 洞口预埋完毕，检查保护层厚度应满足要求，办完隐 蔽工程验收手续。
3、为防止模板下口跑浆，安装模板前抹好砂浆找 平层，但找平层不能伸入墙身内
4、安装模板前应把模板板面清理干净，刷好隔离 剂（不允许在模板就位后刷隔离剂，防止污染钢筋及 混凝土接触面，涂刷均匀，不得漏刷）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东旺·龙品家园施工图技术交底一、建筑专业：1、建筑总说明中工程概述中的工程等级是否应为2级（15层）类别应为二类高层，耐火等级二级（结构图）；屋面防水等级可否为二级。
回复：工程等级应为1级，类别应为一类高层综合楼（消防认定），耐火等级为二级，屋面防水等级为二级。
2、厨房、卫生间根部做200MM高砼挡水坎，是否是素砼？回复：是。
标号为C253、住宅厨房烟道做法选用总说明做法，还是平面图中的分说明。
回复：选用总说明做法。
但型号改为BPSA-3型。
（西南11J517-3）4、墙体防潮层按墙体中说明做还是按防水防潮说明中的做法施工。
回复:按防水防潮说明中的做法施工。
5、建筑构造做法按外墙1（有保温层）做法还是按节能设计中的外墙大样做法。
回复：按节能大样施工。
6、地下室地面说明采用C30钢筋砼板，结构图无板配筋图及做法。
回复：结构补充图纸。
7、做法说明中楼面5，除屋面外，标准层楼面是否应不做保温层。
回复：标准层楼面必须做保温层。
8、发电机房、水泵房内墙面做法可否能调整。
回复：按图纸说明中的做法施工。
9、构造说明中附图1中的5@200双向钢筋，可否改为6@200？回复：可以。
10、节能大样中外墙墙体标注是蒸压加气砼砌块，和建筑设计用节能型空心页岩砖不符。
回复：按节能做，用蒸压加气砼砌块。
11、电梯前室未标注标高，是否与地下车库同一标高。
配电机房等房间是否也是同地下室地坪标高。
回复：前室标高比车库标高高50mm，配电机房等房间同地下室地坪标高。
12、室外排水暗沟坡度只有0.1%，是否可采用地面散排至路面雨水口的方式。
回复：可以。
13、一层公共卫生间前室和卫生间是同一标高吗？回复：是。
14、通风井的做法大样没有。
回复：通风井可能会有所调整，详后续图纸。
15、4层平面图电梯边的造型墙升到什么标高位置，尾气井的做法没有。
回复：4层平面图电梯边的造型墙升19.500（见5层平面图）；尾气井的做法设计补大样图。
16、5层平面图，D轴-2/D轴的阳台是做成120MM厚外墙窗,还是做成栏杆，且立面图上是窗。
回复：做成栏杆（同其他景观阳台栏杆做法），立面图上画的也是栏杆。
17、5层平面图，住宅外平台的标高是多少。
回复：住宅外平台在结构板上做完保温和防水层就行。
建筑：21.500；结构：21.000另出平台大样图。
18、住宅A、A1户型中的主卧中标阳台的房间实际应按照卫生间防水要求施工，设计出变更。
回复：是。
19、B、B1户型的储藏间是否考虑改为卫生间功能，若改应考虑降板及防水处理。
回复：是。
20、屋面薄壁柱建筑和结构不符。
回复:以结构为准。
21、消防楼梯出屋面门的雨棚做法没有，强条。
回复：参西南11J516（第3页）雨棚一。
22、裙楼顶造型缺大样K轴-L轴/2-3轴;B-C轴/2-3轴回复：可参照墙身大样，后续图纸补大样。
23、排风井结构图中5.1M处有梁，地下室无风井基础。
回复：详见结构图，按填充墙基础做。
24、消防水池与电梯共墙的防水问题。
给排水专业无电梯基坑排水设施。
回复：消防水池可能会有调整，详后续图纸。
25、消防水池与电梯共墙的防水问题，给排水专业无电梯基坑排水设施？回复：设计补图（详水施变更）。
26、建筑施工图设计总说明第十二条1.2小条“地下室强身钢筋混凝土自防水，其抗渗等级P8，而建筑工程构造作法表外墙3中，地下室墙身钢筋混凝土自防水，其抗渗等级P6，”取何值？回复：取P6。
27、建筑施工图设计总说明第六条第2 小条中的墙体材料与结构设计总说明（一）第七条中底4条填充材料不同，以何为准？回复：以建筑为准。
28、建施JS-01图中电梯门洞未注明尺寸？回复：后续图纸补充标注。
29、±0.000标高为286.40，而此建筑正面外树池边缘高度为286.459，±0.000标高是否作调整？回复：标高调整为286.90，设计单位出图。
30、建筑工程构造做法表中，地面1（车库底板、库房做法）：C30钢筋混凝土板，厚度及配筋详结施，但结施中没有相关设计，如何处理？回复：设计单位出图二、结构专业1、总说明中各部位的砼标号与图纸中说明不一致。
回复：按每张图纸具体设计来。
2、抗震等级中，非底部加强部位剪力墙抗震等级是指那些部位。
回复：7层（标高为27.500m）以上部分剪力墙为非底部加强部位。
3、结构图中的填充墙体材料与建筑不符，以哪个为准。
回复：按建筑来，但砌块容重不得超过结构砌块允许容重。
4、钢筋连接方式闪光对焊已经禁止使用。
框支柱、框支梁采用1级接头，实际很难达到要求，可否能调整为2级接头，接头位置按11G101施工。
回复：可按总说明采用搭接焊，可以调整为2级接头，但必须保证施工质量。
5、基础梁钢筋连接方式按倒置梁板施工，结构图中无地下室板做法，若按地面施工，是否仍按倒置梁板施工。
回复：本工程除水池部分外无地下室底板，水池部分按正常梁板施工。
6、主次梁、交叉梁两侧设附加箍3道，是将加密箍为100MM间距在梁两侧改为50MM，还是另外加3道。
次梁大于主梁时，两侧是按大样做4道吗？回复：另外加3道，次梁大于主梁时，两侧是按大样做3道。
7、填充墙体GZ柱的砼标号应为C25，待明确回复：总说明中注明应为C25。
8、基础地梁在后浇带处应断开，未说明。
另应，明确挡墙止水带做法或大样。
回复：地基梁墙后浇带位置同GS-09，止水带做法见GS-02。
9、电梯基坑壁的做法没有（厚度及标号、配筋）回复：补充大样。
10、桩顶标高结构平面图中为-6.6米，桩大样图中桩顶标高为-6.0—6.3米。
回复：除注明基顶标高为-6.6米外，其余标高为-6.20m。
11、基础说明中未标注桩顶标高为-6.20，是否应为-5.7米，否则离设计负一层地坪标高有500MM高差。
回复：基顶标高应留出地下室刚性地坪及排水高度的要求。
12、JTL5梁顶标高-6.00，板顶标高为-6.800，与建筑图中标高不符。
吸水槽壁做法没有。
回复：水池范围内梁板顶标高应为-7.50，吸水槽处板为-8.300m。
13、设计中水池底板板顶标高为-6.00，但JTL4、6、7等水池梁的顶标高标注中均为-6.60，是否应为-6.00回复：水池范围内梁板顶标高应为-7.50，吸水槽处板为-8.300m。
14、JTL5的梁顶标高不一致，一个标的是-6.60米，一个标的是-6.00米，是否应是一样的标高。
回复：水池范围内梁板顶标高应为-7.5，吸水槽为-8.300m。
15、基础说明中第11条，100MM厚C20砼垫层与总说明中为C15垫层不符。
回复：按基础说明C20。
16、AL1是指DQ大样上的暗梁吗？请明确回复：GS-1-04图中AL1大样为DQ大样上的暗梁。
17、负一层结构图中说明的梁板砼标号为C40，与表格及说明中标号不符。
可否统一为C30。
回复：本层为车库顶板梁板应为C40。
18、板配筋图说明中LL*砼标号为C50，图中没有。
梁配筋图中的LL*标号均为C50吗？回复：LL*砼标号同本层剪力墙混凝土标号。
19、KZZ4、KZZ5中的30MM钢筋可否调整，便于材料采购。
回复：可改为32mm，根数不变。
20、LT-2配筋图中梯段配筋为12间距70，可都能调整为整。
楼梯梯段配筋能否另出配筋断面图回复：钢筋可改为14@100，配筋方式见11G101-2，补充断面大样。
21、GS19中未标注板为150MM厚，是否有误。
LL*为C40可否统一LL*标号。
回复：6层未标注板为150MM厚，配筋不变；7~14层板厚为100mm，配筋10改为8，间距和位置不变。
LL*同本层剪力墙混凝土标号。
22、基础改图（3月4日发图）中，1轴交G轴、A轴交9轴、9轴交A至B轴按挡石大样图设置挡土墙，其余部位（除消防水池）按挡土大样图设置挡土墙。
回复：是的23、结构设计总说明（一）第七条1.2小条中混凝土标号与后面的各部位（如GS-05）给定混凝土标号不一致，以何为准？回复：按每张图纸具体设计来。
24、结施图中未注明人工挖孔桩检测方式？回复：基础形式已改为墩式基础，不做超声波检测。
25、结施GS-03中94#桩旁原有一管涵，9交B轴至C轴之间的JTL1无法按图施工（图纸JTL1在轴线外200MM,而实际9轴至管涵的直线距离为120MM）,如何处理？回复：此部位按JTL1施工，断面改为300*600，配筋不变，砼标号C30。
26、GS-08中KZZ04、KZZ05纵向钢筋为三级钢筋直径30MM，市场上无此型号的钢筋，是否可用其他钢筋代换？回复：用三级钢筋直径为32MM的代替。
27、钢筋连接方式的确定？回复：≥16的用直螺纹连接，＜16的采用搭接双面焊焊接。
28、GS-05中，7轴交M轴交KZ09柱截面为400*500，而GS-08中，KZ09截面尺寸为400*600，以何为准？回复：柱截面为400*500，配筋不变。
29、GS-05与GS-08图中，YBZ08尺寸不符？回复：设计单位出图。
30、GS-08中，KZZ04、KZZ05，YBZ02尺寸不全？回复：设计单位出图。
31、GS-26（车道布置图）中，G轴交8轴至9轴间是否增设暗梁？回复：可不增设暗梁。
32、GS-09图中，3轴至6轴交G轴至K轴处板面标高为H-0.600，现变为+0.000；7轴至9轴交A轴至F轴处板面标高为H-1.800，现变为H-0.800。
33、结施图中，凡≥10的构造钢筋及抗扭钢筋为三级钢，凡＜10的构造钢筋及抗扭钢筋为一级钢。
34、结施-08图中，剪力墙钢筋（竖向分布筋及水平分布筋）全部变为三级钢。
三、电气专业1、五个10KV高压柜可否改为户外跌落式开关和避雷器（阀式）的形式，直接将10KV导线接到变压器高压侧远行的形式。
回复：按电力局要求。
2、因高压控制柜AH4或AH5给变压器1GB和1EB供电，故DS-10中的变压配电房中的ZAH1或ZAH2是否应取消，往1ZB变压器处到①与C 轴上的电线桥架是否可取消。
回复：按电力局要求。
3、配电室平面布置做了局部布置修改，能否可行，请设计认可（见附图）。
回复：可以。
4、62户住宅设计为两根WDZ-YJV-(4*185+1*95)的电缆，可否优化为ZR-YJV-1KV-(4*120)。
回复：可以。
5、设在住宅楼1F的电表箱ZAl1和ZAl2内能否只设置1支300A的空气开关，3 支5/250的电流互感器和1支DT862-4型3*220/380V3*1.5（6）A。
回复：按电力局要求。
6、负一层消防用XBAPE箱的进线选ER-YJV-1KV-(3*185+2*95)即可，设计为WDZ-YJV-(3*240+2*120）是否可以优化？（1）室内灭火栓泵电动机90KW可否？（2）喷淋泵55KW可否？（3）室外灭火栓泵电动机18.5KW可否？回复：可以，按业主用量及规范优化。
