(仅供参考)设计院图纸技术交底怎么做201411解读
设计技术交底归纳
设计技术交底归纳一、概述设计技术交底是指设计单位向施工单位交代设计方案和施工图纸的技术要求和细节。
它对于确保施工的质量和效果至关重要。
本文档将总结设计技术交底的重点内容，并提供一些建议。
二、技术交底的重点内容1. 设计方案：详细说明设计方案的整体构思和设计理念。
确保施工方理解设计的目的和要求。
2. 施工图纸要求：详细阐述施工图纸的标注要求、缩放比例、图纸尺寸等。
确保施工方正确理解和使用图纸。
3. 材料要求：明确指定施工过程中使用的材料种类、品牌、规格等。
确保使用合格的材料，不会对施工质量造成影响。
4. 施工要点：详细描述关键部位和工序的施工要求、技术要点、注意事项等。
确保施工方正确掌握关键环节，防止施工质量问题发生。
5. 安全要求：强调施工过程中的安全注意事项和安全措施。
确保施工过程中的人身安全和工作环境安全。
三、建议为了有效进行设计技术交底，以下建议可供参考：1. 简明扼要：技术交底内容应简洁明了，避免使用复杂的术语和长篇大论。
目标是确保施工方能快速理解并准确执行。
2. 图文并茂：使用图示、图表和示意图等辅助工具，以增强交底内容的可视性和易理解性。
3. 重点突出：在技术交底中，特别强调关键部位、要点和注意事项，确保施工方充分重视。
4. 确认阅读：技术交底后，施工方应签字确认已理解并能按要求执行。
这有助于避免误解和纠纷的发生。
5. 沟通反馈：在技术交底之后，定期与施工方进行沟通，了解实施情况，解答问题，并及时解决可能出现的困难和难题。
四、总结设计技术交底是确保施工质量的重要环节，它对于设计方案的准确实施、施工图纸的正确使用和材料的选择等方面起着重要的作用。
通过简明扼要、重点突出、图文并茂的交底方式，可以提高施工效果并减少误解和纠纷的发生。
以上是对设计技术交底的归纳总结，希望能对相关工作有所帮助。
设计交底及图纸会审的内容及流程
设计交底及图纸会审的内容及流程图纸会审流程 (⼀)图纸会审⽬的 为优化设计，保证图纸质量，保障⼯程质量进度，才建⽴完整的图纸会审制度。
(⼆)适⽤范围 房建施⼯项⽬、市政⼯程项⽬及给排⽔项⽬。
施⼯图纸包括：施⼯图纸、设计联系单、施⼯技术联系单及其他技术要求⽂件。
(三)图纸会审制度 1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计⼈员的图纸会签制度，以尽量减少图纸中各个专业的⽭盾错误。
2、图纸接受制度：现场⼯程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关⼈员签字，设计院盖章，现场负责⼈做好图纸接收记录及存档图纸保管。
3、图纸发放制度：现场⼯程师代表负责向监理单位发放施⼯图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受⼈签字。
由监理单位负责对施⼯图纸进⾏审核后向各个施⼯单位发放。
各个施⼯单位接受的图纸必须有监理单位盖施⼯图纸专⽤章。
4、图纸会审⼈员：下列⼈员必须参加图纸会审 建设⽅：现场负责⼈员及其他技术⼈员; 设计⽅：设计院总⼯程师、项⽬负责⼈及各个专业设计负责⼈; 监理⽅：项⽬总监、副总监及各个专业监理⼯程师; 施⼯单位：项⽬经理、项⽬副经理、项⽬总⼯程师及各个专业技术负责⼈; 其他相关单位：技术负责⼈。
5、图纸会审时间控制：设计图纸分发后三个⼯作⽇内由监理负责组织业主、设计、监理、施⼯单位及其他相关单位进⾏设计交底。
设计交底后⼗五个⼯作⽇内由建设单位或监理负责组织上述单位进⾏图纸会审。
6、图纸会审，施⼯单位、监理所单位及其他各个专业的⼯程技术⼈员针对⾃⼰发现的问题或对图纸的优化建议以⽂字性汇报材料分发会审⼈员讨论。
7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加⼈员签字。
8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复⽇期。
图纸会审技术交底
工程名称技术交底图纸审交底交底内容：本工程的图纸会审记录文件已经下发，望各施工管理人员及施工班组长严格执行图纸会审的相关要求，做好以下几点工作：
1.认真审查图纸，并仔细理解、掌握图纸会审确认意见的内容。
2.将图纸会审内容中对应的图纸问题，在原图纸上根据图纸会审确认意见进行原位修改。
3.如对图纸会审意见有不明白之处，应及时与技术部沟通，应将所有问题全部解决后方可指导现场施工，避免施工依据错误。
4.图纸会审确认意见详见已经下发的图纸会审记录文件。
接 受
交 底
人 员
签 名
交底人：
交底时间：年月日
设计技术交底的主要内容
设计技术交底是在建设施工前，把建设总设计及各专业设计公司所提供的设计技术文件、设计图纸及补充说明等做一次综合性的交流，以便达到把所有设计文件事前仔细研究，确定施工技术方案和工程价款的目的。
设计技术交底的主要内容有：
一、设计技术文件：按照设计文件的编制要求，把设计总技术文件、各专业设计技术
文件、其它相关设计文件交底出来，并做交底记录，便于查阅。
二、设计图纸：把设计总图纸、各专业设计图纸和相关补充说明图纸，在本次交底中
按照规定的格式编制出来，并做交底记录，便于查阅。
三、补充说明：经设计文件和图纸审查，发现设计不足的地方，应及时向设计单位提
出补充说明的要求，并将补充说明书交底出来，以便施工单位熟悉设计单位的设计意图，
了解工程设计的最新情况。
四、技术咨询：在设计技术交底时，施工单位应提出有关技术问题，与设计单位交换
意见，以便及时解决工程施工中出现的技术问题。
总之，设计技术交底是施工单位了解设计工作的重要环节，它不仅可以帮助施工单位
了解设计工作的内容，而且可以及时发现设计文件的不足和技术问题，以便及时处理，提
高施工质量。
设计图纸会审及交底
专注合肥酒店装修设的合肥装修公司/设计图纸会审及交底酒店设计方案确定后，会涉及图纸会审。
通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸，领会设计意图，掌握工程特点及难点。
找出需要解决的技术难题，并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。
设计交底是对施工单位和监理单位正确表达设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。
一般情况下先图纸会审，后设计交底。
针对设计工程，也叫施工交底，主要由客户、酒店设计师、项目经理、巡检员、施工队长一起到施工现场进行交底。
首先项目经理同客户对房屋的原结构进行检查，包括以下内容：对水泥基层墙面、地面进行敲打，检查有没有空鼓的地方；检查各个房间墙、地面的平整度；对卫生间做存水试验，等待24小时闭水后看是否有漏水现象；卫生间马桶管、各位置地漏做试水试验，看有没有堵塞；检查给排水管道和水、电、煤气的通畅情况等。
然后是三方交底，就是在工人进场施工前，客户、设计师、项目经理三方共同对房屋的基本情况、酒店设计方案的施工要求进行现场交代。
让施工人员了解房屋情况和设计意图，便于施工中各个工序的衔接。
最后根据酒店设计意图对水电设备，开关及插座、装饰造型位置、家具摆放等进行实地标注施工项目放样。
作为施工交底，要仔细检查，详细标注。
认真记录到位，还需要客户对施工手册的检测记录确定单签字认可。
现场交底完成后，就可以到所在房屋物业递交设计申请，办理设计相关开工手续。
索伦装饰是一家专业的从事合肥酒店装修的合肥装修公司。
提供合肥酒店装修,合肥酒店装修公司等最新信息，服务于合肥酒店装修设计业主。
更多合肥酒店装修案例/hskjzs/。
施工图纸解读与技术交底
施工图纸解读与技术交底一、施工图纸的重要性提到建筑工程，施工图纸是不可或缺的一部分。
它是工程设计师将设计意图转化为可执行方案的重要工具。
施工图纸上详细记录了建筑结构、布局、材料、尺寸等关键信息，对于确保工程质量和进度具有重要意义。
对于施工单位来说，准确解读施工图纸并将其转化为实际操作步骤是至关重要的。
二、了解图纸的基本要素在开始施工前，首先需要对图纸进行解读。
图纸上通常包含了建筑平面图、立面图、剖面图等多种图形表达方式，以及各种设计指标和工程量的计算结果。
阅读图纸需要掌握相关的基本概念和标识符号，如尺寸标注、坐标系统、比例尺等。
三、图纸解读的技巧1. 注重整体把握。
首先，要从图纸的布局和比例尺入手，了解整个建筑结构的相对位置和尺寸比例。
在此基础上，逐步细化，理解各个部分的功能和连接方式。
2. 关注细节。
细节决定了成败，施工图纸上的每个尺寸、材料等细节都应该引起我们的注意。
如有需要，可以放大图纸或使用放大镜进行查看，确保不会遗漏任何细节信息。
3. 弄清优先顺序。
某些工序的顺序关系对于后续施工步骤至关重要，要注意图纸上的文字说明或相关图形的指示，合理安排施工顺序，避免后续工作的重新修复。
4. 多角度思考。
图纸上的信息可能存在不同的解读方式，需要从多个角度考虑。
通过结合场地实际情况、施工工艺要求等因素，做出合理判断，确定最佳的操作方法。
四、技术交底的必要性技术交底是指施工单位将施工图纸上的内容与工程人员进行沟通和传达的过程。
通过技术交底，可以确保工程各方对施工图纸的解读达成一致，减少沟通误差，提高施工效率。
技术交底应包括施工图纸解读、工程量计算、工艺要求、安全措施等关键内容，同时也需要关注工作指示和责任划分等问题。
五、技术交底的注意事项1. 把握交底技巧。
在技术交底中，要注重表达的准确性和明确性。
使用清晰的语言，结合图纸的展示，确保每位参与者都能理解每个步骤和要求。
2. 确保交底全面。
技术交底的范围应涵盖施工图纸的所有要素，不仅包括主要施工过程和工法，还需要关注次要细节和特殊要求。
设计技术交底总览
设计技术交底总览本文档主要提供设计技术交底的总览，帮助团队成员了解该过程的目的和步骤。
目的设计技术交底是为了确保团队成员对设计方案的技术要求有清晰的理解，并能按照要求执行相应的工作。
通过交底，设计师可以与其他团队成员分享设计细节，并解答可能出现的疑问。
步骤1. 设计师准备交底内容：设计师在准备设计技术交底前，应对设计方案和相关技术细节进行深入了解，确保自己对设计方案有全面的掌握。
设计师应编写详细的设计技术交底内容，包括设计思路、技术要求、材料规格等。
2. 召开交底会议：交底会议应邀请所有需要参与项目的团队成员，包括设计师、工程师和项目经理等。
交底会议的目的是将设计师的技术要求传达给其他成员，并确保大家对设计方案有一致的理解。
3. 交底内容阐述：设计师在交底会议上对设计方案进行详细讲解，包括设计理念、技术要求、施工流程等。
设计师应使用清晰的语言和图示展示设计细节，以确保其他成员理解并能够实施。
同时，交底会议上其他成员可以就设计方案提出问题和疑虑，设计师应积极解答并提供必要的说明。
4. 记录交底内容：交底会议结束后，应对交底内容进行记录。
记录应包括设计方案的要求、设计细节讲解的概述、成员提出的问题及解答等。
设计师应将记录分发给所有参与项目的成员，并确保大家对交底内容有一致的理解。
5. 落实交底要求：所有参与项目的成员根据交底内容进行相应的工作。
设计师应密切关注工作进展，及时解答可能出现的问题，并提供必要的技术支持。
6. 交底复核和总结：设计师应定期与团队成员进行交底复核，确认设计要求的落实情况，并及时总结并提供反馈。
通过交底复核和总结，设计师可以进一步完善设计流程和技术要求，以提高项目执行效率和质量。
以上为设计技术交底总览，通过有效的交底流程，设计师和团队成员能够更好地理解和执行设计方案，确保项目顺利进行和高质量完成。
设计单位技术交底
设计单位技术交底根据项目需求和设计要求，我们设计单位在此对相关技术进行交底。
首先，针对项目的结构设计，我们将采用钢结构或混凝土结构，具体的设计要求和施工标准将根据现行的国家规范进行执行。
其次，对于建筑的外立面设计，我们将考虑采用多种材料进行装饰，如玻璃、金属板等，以满足设计要求和美观性的需要。
在电气设计方面，我们将根据建筑功能和用电需求进行配电系统的设计，同时考虑配备应急照明和消防设备，以保障建筑的安全性。
此外，我们将根据建筑功能的不同，对给排水系统进行合理的设计布局，以确保正常的水供应和排水系统的畅通。
最后，在机械设备的设计中，我们将充分考虑建筑的环境和节能要求，选择适当的设备和系统进行布置和调试。
总的来说，我们将严格按照相关规范和标准进行设计与施工，以确保项目的高质量完成。
希望各位工程师能够认真对待本次技术交底的内容，并在实际工作中严格按照设计要求进行操作，以确保工程质量和工程安全。
另外，在设计过程中，特别要注意对于建筑的强度和稳定性进行合理的计算和分析，确保建筑结构能够承受各种荷载和外部环境的影响，同时要充分考虑抗震和抗风等特殊地域性因素。
在施工过程中，我们将加强与施工单位的沟通与协调，确保设计图纸的准确执行，并定期对工程进度和质量进行检查，及时解决施工中的问题。
尤其是在关键节点工序和技术难点上，将加强技术交底和现场指导，以确保施工质量和安全。
同时，我们还将加强对于环保、节能等方面的考虑，选用低能耗、环保型材料和设备，并合理规划建筑布局和采光，以提高建筑的可持续性和节能性能。
最后，设计单位还要加强与业主的沟通，向业主详细介绍设计方案和技术交底内容，充分获取业主的意见和要求，并在设计和施工中予以充分考虑。
总之，设计单位的技术交底是项目顺利进行的重要保障之一。
希望全体设计人员充分理解和落实技术交底内容，严格按照相关标准和规范进行设计与施工，共同努力，确保项目顺利完成。
(仅供参考)设计院图纸技术交底怎么做201411
1、墙体材料
2、钢筋型号 3、施工常见问题
4、苯板取消问题
3.7与其他专业有矛盾时，需协商解决，不得擅自
决定其他专业的更改；
设计图纸技术交底
3、结构专业
3.8人防结构的特殊要求，穿过人防围护结构的管、
洞密闭做法；
3.9钢筋混凝土墙体预埋洞、预埋件要求； 3.10抗漂浮问题； 3.11特殊地基上的处理要求，复合地基的施工要求 等； 3.12交底未经结构工程师同意不得改变使用楼梯梁净高
1、共用机房的设计
2、设备安装样板 3、现场留洞，穿梁管线
室内管线（特别是地上管线在地下一层出室外，管线转
换层）
设计图纸技术交底
5、暖通空调专业
5暖通空调专业
5.1建设单位委托设计范围及工程设计的依据；
5.2热源、冷源等有关部位接口； 5.3设计范围、设计内容及分承包项目； 5.4工程计算主要依据及系统设计的各项总负荷数据； 5.5系统形式，包括供暖、空调、制冷、通风等； 5.6各项设计中重点注意的环节； 5.7设计项目某些环节，需要采取措施的部位； 5.8设备安装及使用功能要注意的环节； 5.9施工图表达欠缺，需要补缺的部位； 5.10解答施工单位看图提出的问题，对施工的难点共
同协商解决办法。
管线集中处的净高提醒
设计图纸技术交底
6、电气专业
6电气专业
1建筑概况：建筑分类、面积、层数、层高、室内外高
差、吊顶分布情况； 2结构基本情况：地基、结构型式、如箱基、桩基、条 基、现浇、预制、预应力、钢结构等； 3强电基本情况介绍及需注意的事项； 3.1电源情况、供电电压、用电指标、功率因数补偿、 供配电系统概况等； 3.2变配电室位置、电气竖井位置、主要水平、垂直通 道等； 3.3主要配电箱（柜）、控制箱（柜）的安装位置及订
设计院方案交底
设计院方案交底1. 引言设计院方案交底是指设计师向相关人员交代设计方案的内容和要求。
在设计过程中，设计师需要与团队成员、客户以及其他相关方进行沟通和共享信息。
这样做可以确保设计方案的准确性和一致性，并促进各方在项目中的协同工作。
本文将介绍设计院方案交底的目的、流程和关键内容，并提供一些有效的交底技巧，以帮助设计师更好地进行方案交底。
2. 目的设计院方案交底的主要目的是确保所有相关方对设计方案有清晰的理解并能够按要求实施。
具体而言，设计院方案交底的目标包括：•确保设计方案的准确性和一致性。
•促进项目各方之间的沟通和协作。
•帮助各方更好地理解设计师的意图。
•提供一个学习和共享知识的机会。
通过设计院方案交底，设计师可以有效地传达设计方案的内容、要求和目标，并确保项目的顺利进行。
3. 流程设计院方案交底的流程可以分为以下几个阶段：3.1 筹备阶段在交底之前，设计师需要进行一些准备工作，以确保交底的顺利进行。
这些准备工作包括：•确定交底的时间和地点。
•做好交底材料的准备，包括设计方案的图纸、说明文件等。
•制定一个详细的交底议程，明确交底的内容和流程。
3.2 交底阶段在交底阶段，设计师需要与相关人员进行面对面的交流和讨论。
以下是交底阶段的一般流程：1.设计师首先介绍设计方案的背景和目标，向相关人员提供必要的背景知识和预期效果。
2.设计师向相关人员详细讲解设计方案的内容、要求和特点。
可以使用图纸、模型或其他视觉辅助工具来帮助理解。
3.设计师鼓励参与者提出问题、意见和建议，并进行充分的讨论和探讨。
4.设计师强调设计方案的关键点和注意事项，以确保各方对设计的重点有清晰的认识。
5.设计师总结交底内容，并与相关人员达成一致。
3.3 后续工作交底之后，设计师需要进行一些后续工作，以确保设计方案的准确实施。
这些后续工作包括：•汇总交底记录和讨论的结果，并以书面形式向相关人员分发。
•跟进并解答相关人员的问题和疑虑。
•与相关人员保持良好的沟通，随时提供支持和指导。
设计交底及图纸会审的内容与流程
设计交底及图纸会审的内容与流程在建筑工程领域，设计交底及图纸会审是项目施工前非常重要的环节。
它能够确保施工方充分理解设计意图，提前发现并解决图纸中存在的问题，从而保证工程的顺利进行，提高工程质量，降低成本和风险。
接下来，让我们详细了解一下设计交底及图纸会审的内容与流程。
一、设计交底设计交底是指设计单位向施工单位、监理单位等相关方详细说明设计意图、设计要点、施工中应注意的事项等。
其主要内容包括：1、工程概况设计单位会介绍工程的规模、功能、结构形式、建筑特点等基本情况，让施工方对整个项目有一个宏观的了解。
2、设计依据包括设计所遵循的规范、标准、法规，以及地质勘察报告、规划要求等相关文件。
3、设计意图解释建筑、结构、给排水、电气、暖通等各个专业的设计思路，比如为什么采用某种结构形式，为什么选用某种材料等。
4、施工重点和难点指出施工过程中可能遇到的重点和难点问题，如复杂的节点处理、特殊的施工工艺要求等，并提供相应的建议和解决方案。
5、质量要求明确工程的质量标准和验收要求，包括材料质量、施工工艺质量、工程整体质量等方面。
6、新技术、新工艺、新材料的应用如果在设计中采用了新技术、新工艺或新材料，设计单位会详细介绍其特点、施工方法和注意事项。
7、与其他专业的协调配合强调各专业之间的相互关系和协调配合要求，如建筑与结构、给排水与电气、暖通与消防等专业之间的衔接和配合。
二、图纸会审图纸会审是指施工单位、监理单位、建设单位等在收到施工图纸后，对图纸进行全面细致的审查，发现并提出存在的问题，然后由设计单位进行解答和修改。
图纸会审的主要内容包括：1、图纸的完整性检查图纸是否齐全，包括建筑图、结构图、给排水图、电气图、暖通图等各个专业的图纸，以及图纸目录、设计说明、设备清单等相关文件。
2、图纸的准确性审查图纸中的尺寸标注、标高标注、坐标标注等是否准确无误，图形表达是否清晰，文字说明是否完整、准确。
3、设计的合理性从施工的角度出发，审查设计是否合理，如建筑布局是否满足使用功能要求，结构设计是否安全可靠，施工工艺是否可行等。
图纸技术交底会议流程
图纸技术交底会议流程图纸技术交底会议是建筑项目中非常重要的环节，它能够确保设计图纸的准确性和施工的顺利进行。
在这个会议中，设计师、工程师、施工方及其他相关人员将会共同参与，通过讨论、确认、纠正和补充等方式来达成共识，确保项目顺利进行。
以下是一个典型的：1. 会前准备在召开图纸技术交底会议之前，需要做好充分的准备工作。
其中包括确定会议时间、地点和主持人，通知参会人员并要求他们准备好相关资料，如设计图纸、技术规范、施工计划等。
2. 会议开场会议开始前，主持人要做简短的开场白，介绍本次会议的目的和重要性，以及会议的流程安排。
同时，介绍与会人员，确保所有人了解彼此的身份和职责。
3. 确认设计图纸首先，与会人员将对设计图纸进行逐页逐项确认。
主持人将通过投影仪或打印的方式展示设计图纸，逐一讨论每一项内容，确认是否存在任何问题或疑问。
如果发现问题，要及时记录下来，并寻找解决方案。
4. 探讨技术细节在确认设计图纸的基础上，与会人员将开始探讨技术细节。
这包括材料选择、施工工艺、规范要求等方面的内容。
设计师和工程师将详细说明设计意图和技术要求，施工方则提出施工过程中可能遇到的问题和建议。
5. 提出问题和解决方案在开放式讨论环节中，与会人员可以提出自己的问题或疑惑，并一起寻找解决方案。
设计师和工程师要耐心解答问题，并根据实际情况调整设计方案。
同时，施工方也应积极参与，提供合理的建议和意见。
6. 确定责任和时间节点在达成共识后，与会人员需要确定各自的责任和时间节点。
设计师需修改设计图纸并及时提交，工程师需要提供技术支持，施工方则要准备好施工计划和材料要求。
每个人都应清楚自己的任务和时间要求，以确保项目按时顺利进行。
7. 总结会议内容会议结束前，主持人要对本次会议的内容进行总结。
核对各项问题是否得到解决，确认责任和时间节点是否明确，提醒各位参会人员做好后续工作的准备。
同时，征求大家对会议的反馈意见，以便不断改进下次会议的质量。
图纸会审 技术交底
图纸会审技术交底在建筑工程领域，图纸会审和技术交底是两个至关重要的环节，它们对于确保工程质量、提高施工效率、减少工程变更以及保障施工安全都具有不可忽视的作用。
图纸会审，简单来说，就是在工程项目开工前，由建设单位组织，施工单位、监理单位以及设计单位等相关方共同参与，对施工图纸进行细致的审查和讨论。
这一过程的主要目的是查找图纸中存在的问题和错误，比如尺寸标注不清、构造做法不明、专业之间相互冲突等等，并在施工前予以解决，从而避免在施工过程中因为图纸问题而导致的返工和延误。
进行图纸会审时，各方人员需要具备扎实的专业知识和丰富的实践经验。
施工单位的技术人员需要从施工的角度出发，审视图纸中施工工艺的可行性、施工顺序的合理性以及施工材料的可用性等方面的问题。
监理单位则要从质量控制和监督的角度，关注图纸是否符合相关规范和标准，以及是否能够保证工程质量。
设计单位则要对各方提出的问题进行解释和答疑，对于确实存在的错误和不足，要及时进行修改和完善。
在图纸会审中，经常会发现一些常见的问题。
例如，建筑图与结构图之间存在矛盾，可能是梁的位置、柱的尺寸不一致，或者是门窗洞口的位置和尺寸在不同的图纸中有所差异。
又如，给排水、电气、暖通等专业之间的管线布置相互冲突，导致在实际施工中无法按照图纸进行安装。
再比如，某些节点的构造做法在图纸中没有详细说明，或者选用的材料不符合工程的实际需求。
这些问题如果不能在图纸会审阶段得到解决，将会给施工带来极大的困扰，甚至会影响工程的质量和进度。
技术交底则是在图纸会审完成后，由施工单位的技术负责人向施工班组和操作人员进行的一项工作。
技术交底的内容包括施工图纸的要求、施工工艺的流程、质量标准、安全注意事项等方面。
通过技术交底，使施工人员能够清楚地了解施工的任务和要求，掌握施工的方法和要点，从而保证施工的质量和进度。
技术交底要具有针对性和可操作性。
针对不同的分部分项工程，如基础工程、主体结构工程、装饰装修工程等，要分别进行交底。
设计图纸交底内容
设计图纸交底内容设计图纸交底是建筑项目中的重要环节，它确保了设计意图、技术要求、施工要点等关键信息能够准确无误地传递给施工单位，以保障工程按设计要求进行，达到预期的效果和质量。
以下是设计图纸交底的具体操作步骤。
1.准备阶段●组织人员：确定参与交底的各方人员，包括设计单位代表（设计师、项目负责人）、建设单位代表、监理单位代表、施工单位的项目经理、技术负责人、施工员、质量员等。
●资料准备：收集并整理好全套设计图纸、设计变更通知单、技术说明、施工规范、验收标准等相关文件。
●会议安排：确定交底会议的时间、地点，并提前通知所有参会人员。
2.交底会议●开场介绍：由建设单位或监理单位代表主持会议，介绍参会人员及会议目的。
●设计概述：设计单位代表首先进行设计概述，包括项目背景、设计理念、设计亮点、主要材料选择、特殊构造说明等。
●图纸展示与讲解：●逐张展示设计图纸，每张图纸的讲解应包含图纸编号、名称、比例尺、设计内容、尺寸标注、技术要求等。
●对设计中的关键点、难点、易错点进行特别强调，确保施工单位理解无误。
●对于涉及新技术、新材料、新工艺的图纸，需详细说明其特点、优势、施工方法及注意事项。
●技术答疑：施工单位提出在图纸审查过程中发现的问题和疑问，设计单位代表进行解答和澄清。
●施工要求：设计单位明确施工过程中的注意事项、质量控制要点、验收标准等。
3.记录与确认●会议纪要：指定专人记录交底会议的内容，包括会议时间、地点、参会人员、设计概述、图纸讲解要点、技术答疑情况等。
●签字确认：交底会议结束后，参会各方在会议纪要上签字确认，以示对交底内容的理解和认同。
●资料归档：将设计图纸、交底会议纪要等相关资料整理归档，供后续施工和验收参考。
4.后续跟进●施工指导：设计单位在施工过程中应提供必要的技术支持，解答施工单位在施工过程中遇到的技术难题。
●设计变更：如因实际需要需对设计进行变更，应严格按照设计变更流程进行，并及时通知施工单位。
设计单位的技术交底
设计单位的技术交底
今天我们进行了设计单位的技术交底会议，会议内容主要涉及到本项目的设计方案、施工流程、工艺要求以及安全措施等内容。
首先，我们就设计方案进行了详细的交流和讨论，确认了各项设计要求和标准。
接着，针对施工流程进行了梳理和补充，明确了各个工序的先后顺序和工艺要求，以确保施工过程的顺利进行。
同时，我们还对施工中可能遇到的安全风险进行了分析，并提出了相应的安全措施和预防措施。
通过这次技术交底会议，我们相信能够为项目施工的顺利进行奠定良好的基础。
在设计单位的技术交底会议中，我们还就材料选用、施工质量标准、工期计划等方面展开了深入讨论。
针对材料选用，我们明确了各项材料的规格、性能要求及供应渠道，并对采购和使用过程中可能遇到的问题进行了分析和解决方案的讨论。
同时，我们也对施工质量标准进行了明确，提出了对各项工程质量进行监控及验收的具体办法和程序。
在工期计划方面，我们明确了各项工程节点、进度计划和里程碑，以及可能影响工期的因素和相应的调整措施。
此外，我们还就项目中可能出现的特殊情况，如突发事件、设计变更、现场调整等进行了讨论，并确定了相应的处理流程和沟通渠道，以应对各种突发情况，确保项目进展顺利。
最后，我们对技术交底会议的成果进行了总结和归档，明确了各项工作任务的责任人和完成时限，并确定了下一步的工作计划和沟通安排。
通过本次技术交底会议，我们加深了对项目各项工作的理解，
明确了各自的任务分工，确保了项目施工的有序进行。
我们相信，在全体成员的共同努力下，本项目必将取得圆满成功。
设计交底内容及流程
设计交底与图纸会审的内容及流程一、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计,对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量,设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。
同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审.施工图纸是施工单位和监理单位开展工作最直接的依据。
现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。
设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。
监理和各有关单位应当充分重视。
二、设计交底与图纸会审应遵循的原则1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。
现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。
这些现象是不正常的。
图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。
2、在设计交底与图纸会审之前,建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。
各专业图纸之间必须核对.3、设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出席。
进行设计交底与图纸会审的工程图纸，必须经建设单位确认。

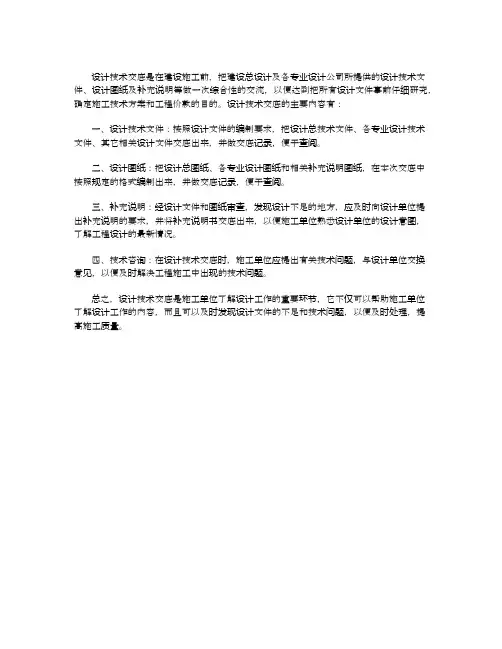

技术交底—设计交底
技术交底—设计交底技术交底和设计交底是在施工前进行的一项重要工作，旨在向施工人员传达项目的技术要求和设计意图。
通过技术交底和设计交底，可以确保施工人员明确任务目标，了解施工流程，保证工程质量。
以下是技术交底和设计交底的一般内容：1.技术交底：技术交底是将项目的技术要求和施工规范告知施工人员，使其了解项目的具体要求和标准。
技术交底主要包括以下内容：1.1施工图纸和图纸解读：向施工人员介绍施工图纸的各项图例、符号和尺寸标注的含义，教会施工人员如何阅读和理解图纸。
1.2施工工艺和步骤：对整个施工过程进行详细的讲解，包括采用的施工工艺、步骤和要点，以及各项工程任务的完成顺序。
1.3施工材料和设备：介绍使用的施工材料和设备及其特点、操作方法和注意事项，确保施工人员熟悉施工材料和设备的使用要求。
1.4施工质量要求：明确项目施工质量的要求和标准，告知施工人员如何保障工程质量，包括尺寸精度、表面平整度、强度要求等。
1.5安全生产要求：强调施工过程中的安全生产措施，告知施工人员如何正确使用施工设备、防范施工安全事故等。
2.设计交底：设计交底是根据设计图纸，向施工人员解读设计意图和工程设计要求，确保施工人员正确理解设计意图，优化施工流程，提高施工效率。
设计交底主要包括以下内容：2.1设计意图解读：对设计图纸中的设计意图进行解读，明确设计师的设计目标和理念，让施工人员能够正确理解设计意图。
2.2施工工艺和工序优化：针对设计图纸中的施工工艺和工序，提出优化意见，指导施工人员合理安排施工工艺和工序，提高施工效率。
2.3施工要点和质量要求：对设计图纸中的施工要点和质量要求进行详细解说，明确每个细节的要求和标准，确保施工人员按照设计要求进行施工。
2.4设计变更和处理办法：对设计图纸中的设计变更进行解释，并提供相应的处理办法，以保证项目的顺利进行。
2.5施工现场监控和管理措施：对设计图纸中的施工现场监控和管理措施进行说明，告知施工人员如何进行现场监控和管理，保证施工过程的顺利进行。

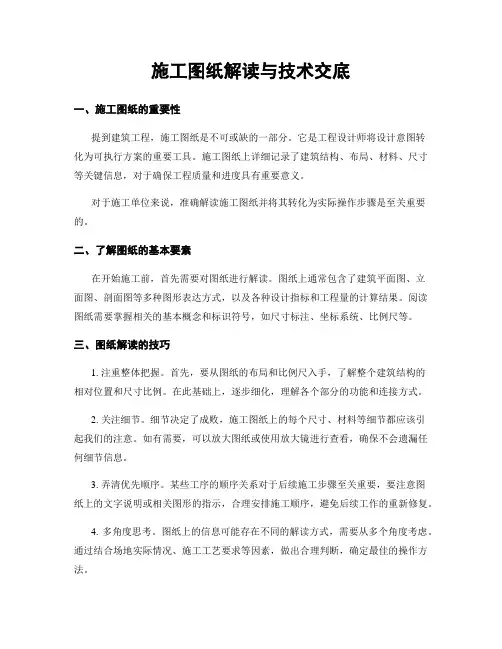

图纸解读与工艺交底要点
图纸解读与工艺交底要点近年来，随着建筑行业的发展，图纸解读和工艺交底已成为项目施工中不可或缺的环节。
图纸解读能帮助工程人员准确理解设计意图，明确施工要求；而工艺交底则展示了施工过程中的关键步骤和要点。
本文将分析图纸解读和工艺交底的要点，并探讨其在工程项目中的重要性。
第一部分：图纸解读图纸解读是将设计方案转化为一种可以被施工人员理解和执行的形式，它需要工程人员具备一定的专业知识和技能。
在进行图纸解读时，需注意以下几个要点。
1. 熟悉图纸标准每个图纸都有其特定的标准，如平面图、剖面图、立面图等，工程人员需要熟悉这些标准，并能够准确地理解和识别图纸上的符号和标记。
2. 理解设计意图图纸上的每一个元素都有其独特的设计意图，工程人员需要通过仔细阅读和解读图纸，理解每个部分的用途和目的。
只有真正理解了设计意图，才能有针对性地进行施工和交底。
3. 备注和标记在图纸解读过程中，工程人员应注意图纸上的备注和标记，这些注解往往包含了设计人员的重要信息和要求。
通过正确解读和理解这些备注和标记，能够更好地指导施工工作，确保项目顺利进行。
第二部分：工艺交底工艺交底是将施工工艺和方法告知施工人员，确保施工过程中的关键步骤得到正确执行。
工艺交底不仅可以提高施工效率，还可以减少错误和纠正成本。
1. 清晰明了的交底内容在进行工艺交底时，要以清晰明了的方式向施工人员传达所需的信息。
可以通过口头讲解、图纸展示、示范演示等方式，确保信息的准确传达。
2. 确定关键工艺和要点工艺交底应重点关注项目中的关键工艺和要点，这些工艺和要点往往对项目的质量和安全具有重要影响。
工程人员需要将这些工艺和要点清晰地交底给施工人员，并确保他们理解和掌握。
3. 强调安全措施和操作规范工艺交底时，应特别强调施工中的安全措施和操作规范。
施工人员需要理解并严格遵守相关规定，确保施工过程安全可靠。
第三部分：图纸解读与工艺交底的重要性图纸解读和工艺交底是确保工程项目顺利进行和质量可控的关键环节，具有以下重要性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、特殊做法
货要求等；
3.4主要线路的敷设方式、安装高度、管材选用标准及 与其他专业管道的安装的配合；
设计图纸技术交底
6、电气专业
3.5施工时注意事项。
4.1火灾自动报警系统的简介及设计要求；
设计图纸技术交底
2、建筑专业
2.7建筑设计在防火方面的有关要求
2.8建筑节能的各项构造要求，对薄弱部位的施工
要求； 2.9设备用房的要求，对会产生的不良影响采取措 施，如泵房等的减震和室内吸声、墙体和门窗的 隔声等；对声学设计方面有要求的厅、堂和相关 部位； 2.10室内装饰设计意图和材料选用要求，不燃性、 难燃性材料和材料的装饰效果交底； 2.11对加工定货要求说明的问题； 2.12会审图纸并解答建设、施工、监理等单位提
1、墙体材料
2、钢筋型号 3、施工常见问题
4、苯板取消问题
3.7与其他专业有矛盾时，需协商解决，不得擅自
决定其他专业的更改；
设计图纸技术交底
3、结构专业
3.8人防结构的特殊要求，穿过人防围护结构的管、
洞密闭做法；
3.9钢筋混凝土墙体预埋洞、预埋件要求； 3.10抗漂浮问题； 3.11特殊地基上的处理要求，复合地基的施工要求 等； 3.12交底未经结构工程师同意不得改变使用用途及 增加使用荷载。构件不得随便进行扩洞，剔凿等 对结构的破坏性行为。 楼梯梁净高
1、声音清晰洪亮，语速适中，重点问题强
化 2、每个专业的设计范围（特别交待不含什
么，需要甲方准备哪些）
3、每个专业项目重点注意问题（区别于一 般项目的问题），讲了就一定可以让对方记 住！ 4、不能体现在图纸的甲方重要问题
签字盖章程序、变更程序
材料设计也要一份归档
设计图纸技术交底
2、建筑专业
2、 建筑专业交底提纲
设计图纸技术交底
4、给水排水专业
4给水排水专业
4.1本次交底的设计范围、设计内容及分承包项目；
4.2给排水各系统的形式，主要设备及材料的选用情况； 4.3水源、热源、污水及雨水系统总进、出口的情况； 4.4施工中需要特别注意的地方； 4.5设备安装及调试时需要注意的环节； 4.6尚待解决的有关问题； 4.7解答施工单位看图后提出的问题，对施工的难点共同 协商解决办法。 室外管线
1、共用机房的设计
2、设备安装样板 3、现场留洞，穿梁管线
室内管线（特别是地上管线在地下一层出室外，管线转
换层）
设计图纸技术交底
5、暖通空调专业
5暖通空调专业
5.1建设单位委托设计范围及工程设计的依据；
5.2热源、冷源等有关部位接口； 5.3设计范围、设计内容及分承包项目； 5.4工程计算主要依据及系统设计的各项总负荷数据； 5.5系统形式，包括供暖、空调、制冷、通风等； 5.6各项设计中重点注意的环节； 5.7设计项目某些环节，需要采取措施的部位； 5.8设备安装及使用功能要注意的环节； 5.9施工图表达欠缺，需要补缺的部位； 5.10解答施工单位看图提出的问题，对施工的难点共
1、无障碍设计（房间、电梯、楼梯等）
2、建筑造型与结构墙身 不能只看结构梁板图，要看墙身（结构平面
要引注）
3、建筑顶部变化 4、厨房窗的开启方式 5、坡屋顶檐沟 6、降板要求；设备安装口部设置 7、上反梁部位 8、保温材料
的选用等；
2.6檐口、屋面构造、防水层、保温隔热层、瓦屋 面的安全性、屋面节点对施工要求；
设计院图纸技术交底怎么做
2014.11
设计图纸技术交底
目录
前言
1、负责人
2、建筑专业 3、结构专业 4、给排水专业 5、暖通空调专业 6、电气专业 7、其它
设计图纸技术交底
前言
为了使参与工程建设的各方了解工程设计的主导
思想、建筑构思和要求、采用的设计规范、确定
的抗震设防烈度、防火等级、基础、结构、内外 装修及机电设备设计，对主要建筑材料、构配件 和设备的要求、所采用的新技术、新工艺、新材 料、新设备的要求以及施工中应特别注意的事项， 掌握工程关键部分的技术要求，保证工程质量， 设计单位必须依据国家设计技术管理的有关规定， 对提交的施工图纸，进行系统的设计技术交底。 设计交底与图纸会审时，设计单位必须派负责该
1、墙体材料
2、立面样板，门窗样板
出的问题和需要洽商解决的问题。
设计图纸技术交底
3、结构专业
3结构专业
3.1结构概况一基础形式、结构体系、材料要求
等； 3.2采用新技术、新工艺的特殊要求； 3.3需交代的结构构造统一做法； 3.4解答施工图中有关问题； 3.5洽商施工图中不完善或需修改的内容； 3.6施工中需注意的问题，如施工缝的设置位置及 浇灌时间、施工荷载的限值支撑要求、降水要求， 地下水对结构的腐蚀性防腐措施，主体结构的施 工先后次序问题；
同协商解决办法。
管线集中处的净高提醒
设计图纸技术交底
6、电气专业
6电气专业
1建筑概况：建筑分类、面积、层数、层高、室内外高
差、吊顶分布情况； 2结构基本情况：地基、结构型式、如箱基、桩基、条 基、现浇、预制、预应力、钢结构等； 3强电基本情况介绍及需注意的事项； 3.1电源情况、供电电压、用电指标、功率因数补偿、 供配电系统概况等； 3.2变配电室位置、电气竖井位置、主要水平、垂直通 道等； 3.3主要配电箱（柜）、控制箱（柜）的安装位置及订
日后是否能在项目上拿到主动权的重要一环
主动出击，而不是被动接受
项目的主要设计人员出席。提前准备好交底书面
资料。
设计图纸技术交底
1、项目负责
设计院图纸技术交底提纲 项目名称 项目负责人
提纲内容： 1、 项目负责人向建设单位、施工监
理、施工队介绍本工程项目定位、设计意图及工 程概况。各专业主要设计人员及配合施工的设计 人员联系方式。 对外接口的处理建议 外装饰幕墙设计 钢结构、雨篷、网梁等 人防设计 景观设计（出地面口部设计）、建筑和相邻建筑
的关系，建筑和道路的关系，竖向设计的问题等 要详细交待； 2.2建筑的功能要求介绍和对施工的要求（尤其对 施工有特殊要求的方面，必须交待清楚）； 2.3地下室的建筑防水设计对施工的要求； 2.4外墙设计要求，各类幕墙的埋件设计对施工要 求； 2.5门窗设计，对有特殊要求的门，如防火门、隔 声门、防盗门等，有保温和隔声要求的窗和玻璃
