园林景观绿化施工图绘制
园林景观工程CAD施工图绘制流程优秀课件
谢谢大家！
园林景观工程CAD施工图绘制流程优秀
园林景观工程CAD施工图绘制流程优秀
外轮廓线 5.总平面图中新建建筑物的可见轮廓线 6.水面界限
0.25
1.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖视图中次 要断面的轮廓线 3.总平面图中新建道路、桥涵、围墙及其他设施 的可见轮廓线和区域分界线
0.10 1.填充线、铺装分割线 2.水体填充线 3.建筑平面图（淡显80%）
0.18 1.其他颜色线
总则
• 制图规则，保证制图质量，提高制图 效率，做到图面清晰、规范、美观。
• 以国家现行制图标准为依据，结合我 公司的制图风格而成。
• 图纸须以mm为单位按实际尺寸精确绘 制。图纸应均衡、整齐、清晰、美观。
园林景观工程CAD施工图绘制流程优秀
一、图纸幅面、比例 二、图层 三、线型 四、字体 五、符号标注 六、尺寸标注 七、材料标注 八、打印出图
2） 消防登高面（施救面，扑救面），着火时消防车开进来时用的 ，一般在建筑出入口一侧，建筑往外5米内的植物不得超过4米，5 米到12米内不得有超高的植物，而且是软质植物，车可以碾过去的
3）构筑物要把底层平面放进去，以建筑轴线对应点为基准，屋顶面用
虚线。
园林景观工程CAD施工图绘制流程优秀
三、抓出比例，添加文字 • 平面布置图给人第一感觉是：图中应直观地告诉施工人员路与景观
三、 线型
• 常用的线型种类主要有： 实线、虚线、 点画线、双点画线、折断线、波浪线等。
园林景观工程CAD施工图绘制流程优秀
线型种类和用途
名称线
粗
实中
线细 其 他
粗 虚
中 线
细
型 线宽
用途
园林施工图基本制图规范
园林施工图基本制图规范（一）录入设定1、绘图时可以以米为单位1:1录入，也可以毫米为单位1:1录入，但一般比较倾向于以毫米为单位1:1录入。
2、绘图过程中不能出现重复线、未闭合线，因为重复线容易引起出图是线宽设定的麻烦，而未闭合线则不利于后续工作中的铺装及色带等的填充。
3、绘图过程中不能旋转、移动图元，以免影响坐标设定，以及施工上的麻烦等。
必须旋转时，要在图中标明旋转原点及角度。
4、特殊符号的输入：键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。
（二）图层及颜色设置1、很多人画图时不喜欢分图层，或即使分层，也是将大量图块留在0层，这不是一个好习惯，我们一定要习惯分层设定，分层保存图块的操作模式，同时不要在0层上保留任何图块。
2、使用尺寸标注过程中，软件会自动生成一个名为《Defpoints》的层，这个层默认不打印，不要将任何图块放在此层。
3、插入“图框”图块后，文件一般会生成名为《图框》的层（具体视原图块的分层命名而定），一般不要在这个图层上绘图，以方便我们随时自如的更换图框或更改图框大小，以及重新设定图框等。
4、很多人喜欢将屏幕改成白地黑字，已和现实吻合，但长时间盯着这样的屏幕不利于视力保护；也有很多人喜欢用白色（即255号色，White）来作为所有图块包括文字和标注的绘图颜色，这也不是一个好习惯，我们分不清究竟某个图块究竟是铺装呢还是绿地，因而影响工作效率，因此，除图框、文字、标注采用白色外，其它图块应分层设定颜色，但不要使用白色。
5、图元的颜色最好随图层进行编辑，一般不提倡直接给某个图元指定颜色。
但是，凡事也有例外，对于庭院或其它要求不是正规的小型工程，若是想骗骗甲方，不用出硫酸纸后晒蓝图，也不用直接出白图，而是出“彩图”，图做的花花绿绿的，特别是花灌木和色带，以及秋叶树木等，用其观赏期的花色或叶色来区分植物，颇受一些甲方欢迎；很多不正规的甲方单位还比较偏爱这种模式。
园林景观工程施工图
施工图的重要性
指导施工过程
施工图是园林景观工程施工的指导 性文件，能够明确施工方案和细节 ，避免施工过程中的失误。
提高工程质量
施工图能够明确景观工程的设计要 求和细节，为施工提供详细的指导 ，从而提高工程质量。
降低工程成本
通过施工图的优化设计，可以降低 工程成本，提高工程效益。
保证工程进度
施工图能够为施工提供明确的进度 计划，保证工程按时完成。
园林景观工程施工图
xx年xx月xx日
目录
• 概述 • 施工图的分类 • 施工图的阅读与理解 • 施工图的审核与完善 • 施工图的绘制技巧 • 工程实例分析
01
概述
工程图纸简介
工程图纸的种类
园林景观工程施工图分为总图、平面图、立面图、剖面图和 节点详图等。
工程图纸的作用
用于指导施工过程，明确景观工程的具体实施方案和细节。
内容
种植设计图应标注出各类植物的名称、规格、数量、种植位 置，以及植物搭配和排列的方式。
建筑小品设计图
定义
建筑小品设计图是反映园林景观工程中建筑和小品设施的图纸，包括亭子、 廊架、景墙、花架、雕塑等建筑和小品的设计。
内容
建筑小品设计图应标注出各类建筑和小品设施的平面位置和尺度，以及立面 造型和细部构造。
图纸的组成
总图
平面图
立面图
剖面图
节点详图
包括园林景观工程的总 体布局、地形、地貌、 水体、园路、植物、小 品等内容。
展示景观工程的水平面 布局，包括地形起伏变 化、水体形状、道路和 广场等。
展示景观工程的垂直面 布局，包括地形、建筑 、墙体等。
展示景观工程的内部构 造，包括地形、建筑、 墙体等。

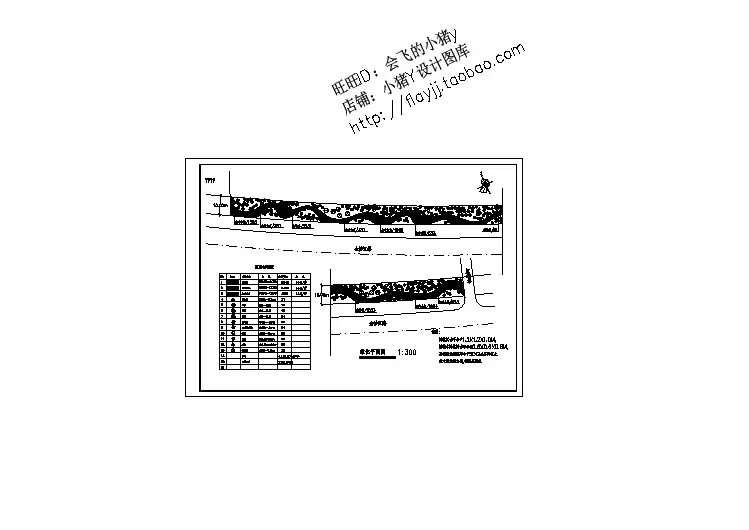

某道路绿化设计cad施工图（含说明，绿化带宽10米）
园林景观绿化施工图、亭、桥、花架设计cad详图（园林小品图块大全）
园林景观工程施工图
此外，道路斜坡防滑，还可采用其他措施，详下 图。
3.7盲道设计
盲道本是为盲人提供行路方便和安全的 道路设施。盲道分为行进盲道(导向砖铺设) 和提示盲道（铺设如停步砖等）两种，如图 所示。
3.8 广场及运动场地
大多数广场和活动场地，是由道路拓宽后形成， 例如车行道拓宽就形成停车场或回车场；人行道拓宽 就成为人群的活动场所如广场或羽毛球场、篮球场等， 因此，广场的施工一般与相邻道路相联系，然而大型 的广场如田径场是例外。
园林景观工程常涉及的广场和运动场地有:
（1）休闲广场
休闲广场功能分区较多，设计内容丰富， 一般作为场地的一个局部放大为1：200～1： 100的局部大样绘制施工图平面，再从中索引 出各种构造节点大样。
3.4人行与车行道路施工图
车行道路的构造要宽阔坚实，在特殊的地方要加钢筋混 凝土。人行道的路面结构及厚度等，应按现行路面设计规范 确定。
例如路面铺装材料为花岗石时，车行道的厚度不宜低于 60mm；而人行道路面厚度不宜低于30mm，人行道路面不宜 采用大面积光面石材（国家标准）。
路面还须设坡度以排雨水，铺装设计应使路面透水、透 气，避免积水，如嵌草铺装可增加地面的透气排水性。
3.2 园路工程施工图
园路（场地内的车行道和人行道）施工 一般都是结合着园林各主要场地施工一起进 行的。园路工程施工图主要有平面图和断面 图，园路工程的内容包括车道、人行道、隔 离带、道牙、道路排水系统，以及台阶、停 车场、广场、平台等。
3.2.1园路工程平面图
园路（含车行道和人行道）工程施工图总平图的比例尺一般为1：2001：1000，一般在竖向设计中表示园路布置情况，在平面图中表示园路的 平面铺装效果，如图3.1所示。内容包括路面总宽度及细部尺寸；放线用基 点、基线、坐标；与周边建构筑物距离尺寸及对应标高；路面及广场高程、 路面纵向坡度、关键点标高、广场中心及四周标高、排水方向； 雨水口位 置，雨水口详图或注明标准图索引号；路面横向坡度；曲线园路线形标出 转弯半径，自由曲线的园路和岸线则以方格网2米*2米-10米*10米定位； 路面面层铺装设计。
园林施工图设计与绘制 全套课件 共150页
退出
园林施工图设计与绘制
出版社
返回
退出
园林施工图设计与绘制
出版社
2.1.4 图纸名称编制要点
园林设计内容庞杂，设计要素非常个性化，这就决定了其图纸名称和设计
要素的命名特别重要，含糊不清的名称易使图纸索引混乱，读图困难，给
工程各方造成不良影响和后果。
①尽量用方案设计时取的名称。
②冠以所属区域。
③根据其功能、材料、几何特征等来命名。
3.1 园林工程项目的建设程序
基本建设程序是指建设项目在建设过程中所经历的各个阶段、步骤和先后
顺序。园林工程建设必须按照基本建设程序进行。园林工程建设的基本程
序是：对拟建项目进行可行性研究，编制设计任务书，确定建设地点和规
模，进行技术设计，报批基本建设计划，确定工程施工企业，进行施工前
的准备工作，组织工程施工及工程完成后的竣工验收等。
返回Biblioteka 退出园林施工图设计与绘制出版社
1.3 园林施工图设计的原则 1.3.1 遵守设计规范的原则
设计规范是设计的准则，是规范设计行为的准绳。有关园林设计的国家 规范不是太多，对不同的项目有不同的规范。对于居住区园林设计，多参照 建筑的相应规范，如消防车道、防火间距、栏杆高度等的要求，甚至有关建 筑节能的要求；公园项目有《公园设计规范》，公园内的建筑也遵守建筑的 相应规范。对于规范中的强条必须严格执行，不能为了外观的造型而忽视规 范，否则造成的后果设计师要负全责。因此在做施工图设计之前，设计师必 须要有规范意识，熟悉了解国家和地方关于建设与设计的相关规范、标准图 集等，这是一个设计师的基本职业素质。
结构、给排水、电气专业在设计进行到一定程度后，要向园林专业返提 条件图，如水景设计时，水专业根据水泵规模要求一定大小的泵坑位置，电 气专业对夜间水景效果的要求等，都需要返提给园林专业，并反映在园林专 业的施工图上。如果不合适还需再协商才能达成共识，因此，施工图设计往 往需要各专业间之间反复几个轮回后才能最终达成共识，共同完成设计。
园林景观绿化施工工程图园建专业出图标准
施工图园建专业出图标准一、图框、字体、线型、比例1.图框：(1)图幅一般总平面图宜用A1的图幅，详图宜用A2的图幅，当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+ 。
一套图的图纸规格尽量统一，一般情况应不超过两种。
(2) 图签①版次：各专业禁止随意改变版次，在项目有重大变化而引起的各专业一起更改时，由项目经理报计划部进行再版的出图。
单个专业的出图修改必须以变更的形式出图，版次编排顺序为“第一版”“第二版”等。
②签字栏a.签字区应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手写。
b.签字的顺序依次为“绘图→设计→校对→项目经理→审核→专业负责→项目总负责”。
一般情况下签字栏都应签满。
c.校对与审核：无设计人员签名（电脑打印）、与无校对记录的图纸审核人员应不予审核。
设计人员完成图后必须先自校，然后项目经理安排在组内自校，完后由施工图部项目经理校对，再交审核人员审核。
校对与审核人员对图纸的校审侧重点与职责不同，各负其责。
③会签栏a.会签栏应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手写。
b.会签栏是保护设计者本人图纸不出错误的重要依据，凡是其他专业供给的地形、图形、道路、竖向建筑、结构、水电等条件；本人在其上做设计应履行会签。
(3)其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称。
图纸名称：设计人员根据实际情况填写图纸名称。
③设计阶段：方案图、扩初图、施工图④图别：园建（园建施工图，代码：YJ）、绿施（绿化施工图，代码LS）、结施(结构施工图，代码：JS）)、水施（给排水施工图，代码：SS）、电施（电气施工图，代码：DS）。
⑤图号：另详图纸目录⑥日期：应精确到月份。
如2012.01⑦项目编号:由计划部统一编制各项工程的工程编号。
例如图签的“工程名称”是：中山远洋A11地块，对应的工程编号10122.字体①图名：字体为黑体,字高=6.0，景点名：字体黑体，字高=4.0②标注字体样式: HZTXT(含:标高、尺寸、等高线)：字体hztxt_e.shx，大字体hztxt.shx。
园林绿化竣工图绘制办法tm
序号
图纸名称
竣工图号
原施工图号
图幅
备注
某某绿化工程竣工图目录
序号
图纸名称
竣工图号
要 求： 不论用那一种方法，都要重新按专业绘制竣工图目录、基础竣工图。 竣工图号应为连续编号。 竣工图说明：编制依据，对工程完工后的实际情况的描述。 竣工图章尽量盖于正面的空白处。 利用施工图（蓝图）改绘竣工图时必须注明修改依据，即在修改注明设计变更单、图纸会审或材料代用单的编号。 重新绘制的竣工图，不能再在图纸上用笔进行修改。 重新绘制的竣工图，最好在蓝图上签字。 重新绘制的竣工图，应采用全市规定的重新绘制竣工图图标。 绘制方法尽量采用新的施工蓝图进行修改。
竣 工 图 图 标
3、设计图、施工图、竣工图的区别和联系
1）建设项目过程概述
交付使用 ↑ 竣工验收 ↑ 施工阶段→竣工图 ↑ 开工审批 办理施工许可 ↑ 施工招投标 ↑ 施工图阶段→施工图 ↑ 方案设计阶段→设计图 ↑ 勘察单位的地勘报告 ↑ 选址 办理用地规划许可证 ↑ 立项 可行性研究
例如：
2)用施工图修改作为竣工图的具体修改方法： 修改施工图一般有如下两种情况： 以图纸会审记录、设计变更通知单、技术核定单、隐蔽工程验收记录等形式出现的变更，用碳素墨水将原施工图变更部位用细实线扛改划掉（用直尺），使被扛改的部分能够看清楚变更前的情况，然后绘上真实反映实物的图形，注上真实反映实物的尺寸，写上真实反映实物的文字，并在靠近变更部位的适当空白处注记变更依据。例如：见×年×月×日第×号变更通知单第×条。 变更部位出正式变更蓝图，用碳素墨水笔将原施工图变更部位打叉划掉，并在靠近变更部位的适当空白处注记变更依据。 修改、说明和注记不得与原施工图内容重叠，不能破坏原施工图的内容。采用修改施工图作为竣工图的方法，变更文件必须集中存放，排列有序。
园林景观工程CAD施工图绘制流程最新课件
02 施工图绘制前准 备工作
了解项目背景与需求
01
与业主、设计师沟通，明确项目的设计意图、风格 定位及功能需求。
02
仔细研究项目合同、设计任务书等文件，确保对项 目的整体要求有清晰的认识。
03
对项目现场进行实地踏勘，了解地形地貌、植被分 布、水文条件等自然环境因素。
收集相关资料和规范要求
01 收集与项目相关的各类图纸资料，包括规划总图、 建筑平面图、立面图、剖面图等。
03
考虑施工可行性
在设计时要考虑施工的可行性，避 免出现难以实施的设计方案。
02
标注清晰明确
对图纸中的植物种类、规格、数量 等信息进行清晰明确的标注，方便
施工和管理。
04
与其他专业协调配合
在绘制图纸时，要与其他专业如建 筑、结构、水电等协调配合，确保
图纸的完整性和一致性。
05 标注尺寸及文字 说明规范化操作 演示
设计方案呈现
利用CAD软件绘制平面图、立面图、剖面图等，直观 展示设计方案。
工程量统计
通过CAD软件快速计算工程量，提高预算准确性和效 率。
施工指导
CAD施工图作为现场施工的依据，指导施工人员按图 施工。
园林景观工程CAD施工图重要性
确保施工质量
精确的CAD施工图能够准确传达设计意图，保 证施工质量。
属性设置
属性是CAD中用于描述图形元素特性的参数，如颜色、线型、线宽等。在绘制园林景观施工图时，应根据实际需 要设置相应的属性参数，以确保图形的准确性和美观性。同时，还可以利用属性过滤器等工具，对具有相同属性 的图形元素进行批量编辑和调整。
04 植物配置与材料 表达方法探讨
植物种类选择及搭配原则
项目3——任务2竖向设计图的绘制(精)
项目3——任务2竖向设计图的绘制(精)项目三园林景观设计施工图绘制任务2 绘制竖向设计图如图4-2图4-1【学习领域】1．园林设计平面图中各造园要素水平投影的绘制方法。
2．园林设计平面图尺寸标注方法3．园林设计平面图指北针、风玫瑰图等符号绘制。
4．编制图例表5．注写图名及比例尺等。
6．园林景观设计总平面图的绘制步骤。
【工作领域】1．实际园林设计平面图绘图环境的设置。
2．模板文件的使用。
3．园林图例及符号的熟练绘制或调用。
4．能够编写园林设计平面图的图例表。
5．正确注写园林平面图的图名及比例尺。
6．能够绘制园林设计平面图。
【行动领域】1．园林设计总平面图的正确表达。
★知识讲解1．园林设计总平面图中各造园要素的表达方法园林设计总平面图中造园要素主要有地形、山石、水体、园林建筑与小品、植物。
由于园林设计平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或约定俗成的简单而形象的图例来表达。
2.1地形地形是造园的基础，是园林的骨架。
是在一定范围内包括岩石、地貌、气候、水文、动植物等要素的自然综合体。
在造园过程中，对地形进行适当的处理，可以更加合理地安排景观要素，形成更为丰富多变的层次感。
其表现形式上有平地（广场、建筑用地等）、坡地（跳台、瀑布、梯步道路、微地形的树林草地等）、台地（不同高程的平台）、掇山、置石等。
除掇山、置石外，地形的高低变化及其分布情况通常用等高线表示。
设计地形等高线用细实线绘制，原地形等高线用细虚线绘制，设计总平面图中等高线可以不注高程。
2.2园林建筑及小品在大比例图纸中，对有门窗的建筑，可采用通过窗台以上部位的水平剖面图来表示，对没有门窗的建筑，采用通过支撑柱部位的水平剖面图来表示，用粗实线画出断面轮廓，用中实线画出其它可见轮廓，此外，也可采用屋顶平面图来表示(仅适用于坡屋顶和曲面屋顶)，用粗实线画出外轮廓，用细实线画出屋面。
对花坛、花架等建筑小品用细实线画出投影轮廓；在小比例图纸中(1：10000以上)，只需用粗实线画出水平投影外轮廓线，建筑小品可不画。
高手教你如何画景观施工图 (实用经验)
高手教你如何画景观施工图(实用经验)则1、工作目标1.1规范化有效提高设计的工作质量；1.2标准化提高设计的工作效率；1.3网络化便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于我公司建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；乔木种植图；灌木种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
园林景观设计施工图绘制标准
园林景观设计施工图绘制标准2014-06-29 最受欢迎设计微刊菲尔设计1、一般制图规范1.1 图线1.11线宽的定义1.12线宽的分类可以通过颜色来分类，如5＃蓝色为0.70；1#红色为0.55；4＃青色为0.35；3＃绿色（植物）和6＃品红（文字、指引线、标注、标高）为0.15；8＃灰色为0.10；其余线宽根据各专业设计图纸的要求。
1.13图线不得与文字、数字或符号重叠、混淆。
不可避免时，应首先保证文字等的清晰。
1.14 图例上所需书写的文字、数字或符号等均应笔画清晰，字体端正，排列整齐，语句完整（如道路名称），标点符号应清楚正确。
1.2 比例1.21 绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从下表中选用，并应优先选用表中的常用比例。
常用比例1:1、1:2、1:5、1:10、1:20、1:50、、1:150、1:100、1:200、1:500、1:1000、1:2000、1:5000可用比例1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600、1:1500、1:25001.22 常用图纸如下，同一张图纸中，不宜出现三种以上的比例。
1.23 比例宜写在图名的右侧，字的基准线应取平，字体均为华文细黑（宽高比为0.7），图文名字字高5mm，比例字高为3mm。
如下图（或详制图模板）：1. 1.3 图幅1.31 图纸图幅采用A0、A1、A2、A3四种标准，以A1、A2图纸为主；A4图框主要用于目录。
A4文件用于变更、修改、联系函等。
1.32 图纸出图需要外挂“----------有限公司”出图章的，采用该公司的图框；图纸出图盖本公司出图章或不用出图章的，可用本公司图框。
1.33 A4文件的文件号按顺序命名，如001。
1.34 加长图框尺寸详见下表：幅面尺寸长边尺寸(mm) 长边加长后尺寸(mm)A0 1189 1486 1635 1783 1932 2080 2230 2378A1 841 1051 1261 1471 1682 1892 2102A2 594 743 891 1041 1189 1338 1486 1635 1783 1932 2080A3 420 630 841 1051 1261 1471 1682 1892注：有特殊要求的图纸，可采用841mm×891mm 与1189mm×1261mm1.35 一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。
园林绿化工程施工图图例
图例的更新和维护
定期更新：根据园林绿化工程的发展和变化，对图例进行定期更新，以保持其时效性和准确性。
维护机制：建立完善的维护机制，对图例进行定期检查、修复和优化，确保其质量和可用性。
规范管理：对图例的更新和维护进行规范管理，确保其符合相关标准和规定，保证图例的质量 和规范性。
培训和指导：对相关人员进行培训和指导，提高其对图例的认知和使用能力，促进图例的推广 和应用。
山石的施工方法 ：堆叠、镶嵌、 摆放等
山石与植物的搭 配：山石与植物 的相包括池塘、 水池、鱼池等
溪流：小河、小 溪、水渠等
喷泉：包括喷水 池、喷泉、水幕 等
瀑布：包括跌水 、流水等
道路与广场图例
道路：表示道路的走向、宽度、材料等信息。 广场：表示广场的位置、尺寸、地面材料等信息。 人行道：表示人行道的走向、宽度、材料等信息。 停车场：表示停车场的尺寸、车位排列、地面材料等信息。
用。
图例解读的方法和技巧
熟悉图例符号： 了解各种符号 的含义和用途， 是正确解读图 例的基础。
观察比例尺： 比例尺可以帮 助我们了解图 例中各个元素 的实际尺寸和 相对大小。
关注细节：注 意图例中的线 条、颜色、标 注等细节，它 们都传递着重 要的信息。
结合文字说明： 图例中的文字 说明是重要的 参考资料，可 以帮助我们更 好地理解图例 的含义。
园林绿化工程施工图 图例
单击此处添加副标题
园林施工图内容介绍(印)
园林施工图该图纸包含：总平面定位图总平面布置图绿化总平面图壁泉水池平面图壁泉水池立面图中心广场（绿地）平面图花池组合平面图主入口及儿童游戏场平面图花架顶平面住宅入户庭院平面图以及节点详图某街头绿地景观设计全套施工图纸包括：总平面图弧型水池墙面展开装饰框大样园路铺砖旱池大样旱池铺地大样柱顶立面大样柱顶平面大样观赏花坛大样临江平台大样人行道铺装剖面大样花坛大样石墙立面栏杆大样石墙基础花饰大样拦杆-1展开大样配筋、剖面及大样图等某中心绿地景观及绿化设计图包括：中心绿地绿化平面布置图绿荫广场铺地详图平面布置图灯光及水池平面布置图屋顶花园绿化平面布置图入口广场平面图凉亭详图入口广场东立面太极广场平面图小广场及木板道详图中心绿地局部铺地详图中心绿地局部铺地详图等园建目录园建总说明总平面及竖向标高图定位网格图(看需要)铺装总平面图景观大样索引图剖面图(景点侧视图)各景观大样图.水目录给排水总说明给排水总平面图给排水水景大样索引图各水景给排水图(平面图,系统图,材料表) 3.电气目录电气总说明配电总平面图系统图材料表4.绿化目录绿化总平面图(包括苗木表)绿化定位图(网格图)景点局部绿化图(注;看需要)1.园林设计图纸是园林设计设计人员掌握园林艺术理论、设计原理、有关工程技术及制图基本知识的基础上综合运用建筑、山石、水体、道路和植物等造园要素，经过艺术构思和合理布局所绘制的专业图纸。
2.常见的园林设计图纸主要包括以下几种。
1.总体规划设计图2.竖向设计图3.园林植物种植设计图4.园林建筑单体初步设计图5.园林工程施工图（园林工程施工图的作用主要是园林工程建设过程中对施工进行指导。
主要包括：施工总平面图、种植施工图、竖向施工图、园林建筑施工图、园路广场工程施工图、假山工程施工图、水井工程施工图及园林供电施工图等。
）3.园林总图园林总图部分应包括以下内容：总平面图、分区平面图、竖向设计图、放线定位图、铺装平面图、索引图等；对于简单小型工程，可不做分区平面图，并将竖向设计图与放线平面图合并，将铺装平面图与索引图合并4.主要有：a总平面及索引图（包括各景点的名称，各景点索引，各分区索引）b竖向设计图（包括道路节点标高及各景点控制标高、道路排水坡度，场地排水坡度，等高线的绘制）c放线平面图（包括各景点的定位，道路的宽度，定位坐标，有必要时可加设方格网）d铺装总平面图（包括材料档次定位及种类确定）e植物配置图（包括乔灌木平面布置图，地被植物平面布置图，植物名录表）f分区详图（广场、水景、节点大样）g园林建筑小品（种类很多）h水施工图（目录、给排水总说明、给排水总平面图、给排水水景大样索引图、各水景i给排水图(平面图,系统图,材料表)）j电施工图（目录、电气总说明、配电总平面图、系统图、材料表）5.完整的图纸应包括：1.图纸目录2.设计说明3.总平面，分区索引图，详图索引图4.定位图5.竖向排水6.硬质铺装图7.乔木种植图，灌木种植图。
园林工程制图与识图第6章园林施工图绘制及读图
黑色抛光大理石 500*500*30
黄金锈色花岗岩板
坪
600*600*30
不规则抛光花岗岩板 冰裂纹图案
草坪
芝麻黑花岗岩板 500*500*30
草坪
草坪
黑色抛光大理石 500*500*30
芝麻灰花岗岩板 600*300*30
芝麻黑花岗岩板 500*500*30
黑色抛光大理石
500*500*30
芝麻黑花岗岩板
第一节 园林景观施工图文字部分
• 文字部分：封皮，目录，总说明，材料表等。 • 施工放线：施工总平面图，各分区施工放线图，局部放线详图等。 • 土方工程：竖向施工图，土方调配图。 • 建筑工程：建筑设计说明，建筑构造作法一览表，建筑平面图、
立面图、剖面图，建筑施工详图等。
• 结构工程：结构设计说明，基础图、基础详图，梁、柱详图，结 构构件详图等。
一、封皮
• 内容：
• 工程名称 • 建设单位 • 施工单位 • 时间 • 工程项目编号
二、目录
• 文字或图纸的名称、图别、图号、图幅、 基本内容、张数
• 图纸编号以专业为单位，各专业各自编排各专业的 图号；
• 对于大、中型项目，应按照以下专业进行图纸编号：园林、建筑、结 构、给排水、电气、材料附图等；
Fly 飞翔设计工作室
项目负责人 专业负责人 设计者 制图人
审定人
校对人
地 址 联系电话
工程名称 盘锦市昆仑宾馆庭院规划设计
项目
中心广场施工放线图
设计号 图 别 环施 图 号 SG-03 比 例 1:200 日 期 2003.11
• 注意事项
• 坐标原点的选择：固定的建筑物构筑物角点，或者道路交点，或者水准点 等
园林景观绿化施工图的绘制ppt课件
❖ 道路广场设计：主要表明园内各种道路广场(主 要环路、主干道、次干道、小路等)的具体位置、 宽度、高程、纵横坡度、排水方向；向及路面 做法、结构、路牙的安装，与绿地的关系及道 路广场的交接、拐弯、交叉路口、不同等级道 路的交接、铺装大样等。
❖ 种植设计图(植物配置)：主要表现树木花草的 种植位置、品种、种植方式、种植距离等。
施工图设计
❖ 1、必备的资料 ❖ 已批准的规划设计文件，及做规划方案阶段所
收集的资料，特别是地形图、地下管线图、苗 木计划表等。 ❖ 2、对施工图的总要求 ❖ 图纸要规范、一般平面图均应明确表示设计范 围，并应画出座标网及基点、基线的位置，作 为施工放线的依据
❖ 主要施工图纸及画法
❖ （1）施工总图(放线图)：主要表明各设计因素之间、 具体的平面关系及它们的准确位置。同时要清楚的表 明放线的座标网及基点、基线的位置，除作为施工的 依据外，还要作为画所有平面施工图的依据。
❖ 园林景观种植施工图制图的基本要求
❖ 种植施工图多是以单线条来表达，没有色彩， 必要时通过文字来帮助表达，它包含着各种植 物材料的全面详细信息，又与图纸图幅有关， 如果过多的运用图形、文字，图纸就会显得杂 乱无章，不易抓住主要信息。因此，图纸表达 要尽可能避繁就简，共性的内容可集中说明， 突出重点。
❖ 施工组织设计质量的衡量标准
❖ 施工组织设计质量高低的衡量标准应有三条： 一是有明确的针对性；二是内容的完整性；三 是具有可操作性。
❖ 高质量的施工组织设计应有明确的针对性，是 惟一的、只针对该工程的。园林景观绿化工程 的施工组织设计，则应针对该工程特定的立地 条件、植物、种植时间而编制，这样才能有效 的指导、监督该园林景观工程的施工并保证工 程质量和进度。
