低压配电一次、二次接线图区别与联系
二次回路识图
以展开图、屏面布置图、端子排图为依据。 （由制造厂绘制）
A、屏背面展开图---以屏的结构在安装
接线图上展开为平面图来表示。屏背面部分
装设仪表、控制开关、信号设备和继电器；
屏侧面装设端子排；屏顶的背面或侧面装设
小母线、熔断器、附加电阻、小刀开关、警
铃、蜂鸣器等。
ST
电路符号
常闭（动断）触头
ST
电路符号
第二十四页，编辑于星期二：二十二点 四十五 分。
1.5 接触器
弹簧
~~380
主触头
动作过程 线圈通电 衔铁被吸合
线圈
铁芯 衔铁
M
电机
3~
触头闭合
辅助 触头
电机接通 电源
第二十五页，编辑于星期二：二十二点 四十五 分。
接触器
~ 220
~~380
M 3~
动作过程 线圈通电
线，电流互感器，电压互感器和避雷器等。
一次接线又称电气主接线，主接线是将一次
设备按照一定的功能要求，互相连接而成的 电路。
第三页，编辑于星期二：二十二点 四十五分。
二次设备是指对一次设备进行监 察，控制，测量，调整和保护的 低压设备，又称辅助设备，它包 括控制，信号，测量监察，同期， 继电保护装置。安全自动装置和 操作电源等设备。
D、在安装接线图上表示二次设备---屏背面接
线图中，设备的左右方向正好与屏面布置图相反
（背视图）；屏后看不见的二次设备轮廓线用虚线
画出；稍复杂的设备内部接线（如各种继电器）也
画出，电流表、功率表则不画；各设备的内部引出
端子（螺钉），用一小圆圈画出并注明端子的编号。
第十九页，编辑于星期二：二十二点 四十五分。
二次回路图详解及图例分析
如何看二次回路图在电力系统中，二次设备的重要性是不言而喻的。
能快速、有效地将电气二次回路图做到一目了然，是运行人员必备的基本功之一，也是分析二次回路异常或故障的基础能力。
一、二次设备划分原则一次设备是指直接参加发、变、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离刀闸、电流互感器、电压互感器、避雷器等。
由这些设备连接在一起构成的电路，称之为一次接线或称主接线。
二次设备是指对一次设备的工况进行监视、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号器具、自动装置等。
这些设备，通常由电流互感器和电压互感器的二次绕组的出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。
描述二次回路的图纸称为二次接线图或二次回路图。
二、二次回路的分类二次回路一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。
按交、直流来分，又可分为交流电压和交流电流回路以及直流逻辑回路。
按不同的绘制方法可分为：原理图、展开图、安装图。
根据二次回路图各部分不同的特点和作用，绘制不同的图。
1. 按电源性质区分：1)交流电流回路---由电流互感器（CT）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
如：图1为交流电流回路（厂房6kV馈线保护控制信号图）。
2)交流电压回路---由电压互感器（PT）二次侧供电给测量仪表及继电器等所有电压线圈以及信号电源等。
如：图2为交流电压回路（厂房6kV馈线保护控制信号图）。
图1交流电流回路（厂房6kV馈线保护控制信号图）图2交流电压回路（厂房6kV馈线保护控制信号图）3)直流回路---设备控制、操作、保护、信号、事故照明等全部回路。
如：图3为直流回路（厂房6kV馈线保护控制信号图）。
图3直流回路（厂房6kV馈线保护控制信号图）2. 按用途区分：1)控制回路---由控制开关与控制对象（如断路器、隔离刀闸）的传递机构、执行（或操作）机构组成。
低压配电一次、二次接线图区别与联系
按照国家颁布的有关电气技术标准，使用电气系统图形符号和文字符号表示电气装置中的各元件及其相互联系的工程图，称为电气接线图，又叫电气线路图。
电气线路图按其在电力系统中的作用，可分为一次接线图和二次接线图。
（1）一次接线图也叫主接线图，是表示电能输送和电能分配路线的接线图.与一次接线直接相连接的电气设备，称为一次设备或一次元件。
一次接线图一般用单线绘出，图中的设备（如开关）位置都是无电压时的位置。
图一是低压配电的一次接线图,包括以下三个单元：
第一个单元由配电变压器B、电流互感器（三只）1LH、刀开关1DK、自动空气开关1ZK和连接导线组成，它是电能输入部分。
第二个单元由刀开关2DK、电流互感器（三只）2LH、自动空气开关（四只）2ZK-5ZK和连接导线组成.
第三个单元由刀开关3DK、熔断器1RD和2RD、电流互感器（单只）3LH 和4LH及连接导线组成。
第二个单元和第三个单元是电能输出（分配)部分.
B、1LH、1DK、1ZK等都是一次设备。

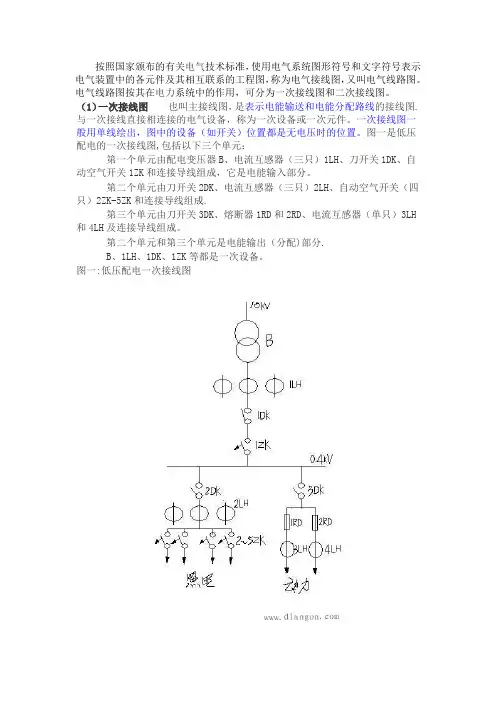

图一:低压配电一次接线图
（2)二次接线图上述一次接线图所绘出的三个单元,只表明电能的输送和分配，而未表明电路的控制、指示、监控、测量和保护，表明电路的控制、指示、监控、测量和保护电器正常运行的接线图，称为二次接线图，也叫副接线图。
与二次接线直接相连的电器,称为二次设备或二次元件。
二次接线图往往只汇出一次接线图中的一个单元的某一元件.某一参量或表明某一功能。
例如，图二是图一中电能输入单元的电流互感器1LH（电流参量）的电流测量二次接线图。
由该图可见，电流表A就是二次元件.
图二：电流测量二次接线图。
电气安全 第二章 低压配电系统(第3版)
城市负荷密度： 闹市区10～120MW/km2 城市总负荷： 特大城市高峰负荷几千MW，部分上万MW
某城市220kV户外式区域变电所三维模型
220kV配电装置区 补偿电容器装置区 #3主变 #2主变 10kV配电装置室 110kV配电装置区 220kV二次室 #1主变 值班室 库房
某城市220kV户外式区域变电所外观
第二节 低压配电系统结构
电源：公用或专用变配电所，自备电源机房。 负荷：用电设备。 一、 低压配电系统配电设施与装置 1、低压配电设施 （1）变配电所与自备电源机房 。变配电所有预 装式、杆上式、独立式、附设式、室内式等多种形式； 电源机房主要有柴油发电机和蓄电池EPS机房。 设施内通常有配电装置，因此既是电源设施，也 是配电设施。因靠近电源，所内配电装置称为电源侧 配电装置或一级配电装置。
送电网上的城市变电所称为枢纽变电所。枢纽变 电所中，接受域外电能或城市发电厂电能的变电所称 为电源变电所。 每一枢纽变电所一次侧都有与其他枢纽变电所的 连接，进入枢纽变电所一次侧的电功率，可能一部分 通过变压器送入下一电压等级电网，而另一部分则转 送至同级电网其他变电所，成为穿越功率。 送电网一般环城市外围布置，城市密集的城市群 地区可环若干城市布置。
城网变电站容量及占地面积
电压等级 单台主变容量（MVA） 500kV 220kV 110kV 500、750、1000、1500 90、120、150、180 31.5、40、50、630 主变台数 占地面积（m2） 2 2～3 2～3 约100000（户外式） 8000～30000（户外式） 800～1500（户内式）
南方电网公司特高压输电规划
重庆地区2002年送电网示意
（220kV与500kV送电网并存）
高低压成套电气设备一次、二次安装接线基础知识
高低压成套电气设备一次、二次安装接线基础知识高低压成套电气设备是现代化工业、农业、交通、能源等领域必不可少的设备，也是发展现代化工业生产的核心设备之一。
在高低压成套电气设备的安装中，接线是重要的一环。
本文将介绍高低压成套电气设备一次、二次安装接线的基础知识。
一、高低压成套电气设备的概述高低压成套电气设备是由高压主电路、低压配电系统、控制保护系统、电源系统和通信信号系统等多个方面的设备集中于一体的设备。
在工矿企业、供电所、房地产和大型商场等各类场合都有应用。
二、高低压成套电气设备的组成高低压成套电气设备的组成是相对固定的，通常包含以下几个方面：1. 高压主电路高压主电路由高压设备组成。
高压设备一般包括高压隔离开关、电缆分接箱、变压器和高压断路器等。
高压主电路一般选择10KV和35KV电压等级两种。
2. 低压配电系统低压配电系统是高低压成套电气设备中最重要的组成部分，通常包括低压断路器、电力电容器、电动机、配电变压器和低压电动机控制中心等。
3. 控制保护系统控制保护系统是高低压成套电气设备中最为复杂的部分之一，主要包括控制与信号设备、保护设备，以及通信、监测、测量和调节装置等。
4. 电源系统电源系统主要提供高低压成套电气设备运行所需的电源电源设备，通常包括备用电源设备和常规电源设备。
5. 通信信号系统通信信号系统一般采用现代化的计算机网络通信系统，提供强大的通信数据传输功能。
三、高低压成套电气设备一次安装接线高低压成套电气设备一次安装接线包括变压器进线和低压母线接线。
1. 变压器进线接线变压器进线接线主要是为了将变压器与总进线配电构成电气系统。
变压器进线通过开关柜，选择进入所需的备用变压器，在其中按照电缆规格进行接线，其中断路器和接地开关在必要时需要设置。
2. 低压母线接线低压母线一般位于低压母线室内，它是连接变压器和低压配电柜之间的母线。
低压母线接线需要按照标准规范进行，接线时要注意接线，确保接触良好，不得出现漏接、短路现象。
高低压成套电气设备一次、二次安装接线基础知识
高低压成套电气设备一次、二次安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
二次接线图ppt课件
4．中央信号装置在发出音响信号后，应能手动或自动复归(解除)音响，而灯光信号及 其他指示信号应保持到消除故障为止。 5．接线应简单、可靠，对信号回路的完好性应能监视。 6．对事故信号、预告信号及其光字牌应能进行是否完好的试验。 7．企业变配电所的中央信号一般采用能重复动作的信号装置；当变配电所主结线比较 简单或一般企业配电所可采用不能重复动作的中央信号装置。
§8.4 中央信号回路
8.4.2 中央事故信号回路 1．中央复归不重复动作的事故信号回路
不能重复动作的中央复归式事故信号回路 WS－信号小母线WAS—事故音响信号小母线 1SA、2SA—控制开关 1SB—试验按钮
2SB—音响解除按钮 KM—中间继电器 HB—蜂鸣器
§8.4 中央信号回路
8.4.2 中央事故信号回路 2．中央复归重复动作的事故信号回路
§8.4 中央信号回路
8.4.3 中央预告信号回路 中央预告信号是指在供电系统中，发生故障和不正常 工作状态而不需跳闸的情况下发出预告音响信号。常采用电铃发出声响，并利用灯 光和光字牌来显示故障的性质和地点。
1．不能重复动作的中央复归式预告音响信号回路
§8.4 中央信号回路
8.4.3 中央预告信号回路
(1)交流电流、电压表、功率表可选用1.5～2.5级；直流电路中电流、电压表可选用 1.5级；频率表0.5级。
(2)电度表及互感器准确度配置。
(3)仪表的测量范围和电流互感器变流比的选择，宜满足当电力装置回路以额定值运 行时，仪表的指示在标度尺的2／3处。对有可能过负荷的电力装置回路，仪表的测 量范围，宜留有适当的过负荷裕度。对重载启动的电动机和运行中有可能出现短时 冲击电流的电力装置回路，宜采用具有过负荷标度尺的电流表。对有可能双向运行 的电力装置回路，应采用具有双向标度尺的仪表。
变配电工程图识图 主变电所一次接线图识别
各设备符号简介
变压器（符号1B,2B等等）
结构：（以干式变压器为例） 干式变压器主要由硅钢片组成的铁芯和环氧树脂 浇注的线圈组成，高低压线圈之间放置绝缘筒增 加电气绝缘，并由垫块支撑和约束线圈，其零部 件搭接的紧固件均有防松性能。本图为油浸式变 压器。 作用有： 1、起到升压降压的作用 2、起到安全隔离的作用 3、起到改变阻抗的作用
各设备符号简介
隔离开关（符号1011，1022等）
作用： 1、分闸后，建立可靠的绝缘间隙，将需要检修的 设备或线路与电源用一个明显断开点隔开，以保 证检修人员和设备的安全。 2、根据运行需要，换接线路。 3、可用来分、合线路中的小电流，如套管、母线、 连接头、短电缆的充电电流，开关均压电容的电 容电流，双母线换接时的环流以及电压互感器的 励磁电流等。 4、根据不同结构类型的具体情况，可用来分、合 一定容量变压器的空载励磁电流。
各设备符号简介
原理： 三工位开关其实就是整合了隔离开关和接地开关 两者的功能，并由一把刀来完成，这样就可以实 现机械闭锁，防止主回路带电合地刀，因为一把 刀只能在一个位置，而不象传统的隔离开关，主 刀是主刀，地刀是地刀，两把刀之间就可能出误 操作。 三工位： 所谓三工位是指三个工作位置： 1、隔离开关主断口接通的合闸位置； 2、主断口分开的隔离位置； 3、接地侧的接地位置。
各设备符号简介
断路器（符号101，102等等）
断路器主要由四部分组成，即：由主回路、车架、操动机构和推进联锁机构组成。 上、下出线座、灭弧室通过两只环氧树脂绝缘子和两根绝缘支杆，用螺栓和车架连 成一个刚体，同时构成了断路器的主回路，并与车架绝缘；车架由型钢和钢板弯制 焊接而成。操动机构的各功能部件按平面均匀布置在由钢板弯制焊接而成的机构箱 内，机构用靠三排螺拴和车架连接在一起；CD6-l推进联锁机构布置在机构箱下部， CS6-l机构通过一组四连杆机构与手车底架上的推进转轴相连。 特点： ①触头开距小，10KV真空断路器的触头开距只有10mm左右，操作机构的操作功 就小，机械部分行程小，其机械寿命就长。 ②燃弧时间短，且与开关电流大小无关，一般只有半周波。 ③熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好。 ④由于疏通在开断电流时磨损量较小，所以触头的电气寿命长，满容量开断达3050次，额定电流开断达5000次以上，噪音小适于频繁操作。 ⑤体积小、重量轻。 ⑥适用于开断容性负荷电流。
二次回路原理图、展开图、接线图
二次回路原理图、展开图、接线图什么是一、二次回路？一次回路：一次主接线图，其作用受电、变电与配电，实现电压的变换、电能的再分配与传输。
二次回路：牵引变电所除由变压器、断路器、隔离开关等一次设备构成的一次接线外，还有由测量仪表、控制开关、继电器、自动装置、远方监控设备、信号灯和信号器等低压设备构成的辅助电路，称为二次接线，也称二次回路。
二次回路中的设备称为二次设备，主要完成对一次设备的监测、控制和保护等功能。
保证一次系统经济、安全运行和便于操作管理。
认识二次原理接线图二次电路原理接线图的特点是：电气装置的一次设备（断路器及隔离开关等）和二次设备（各种继电器等）在同一个图上，整个系统的概念清晰明了，有利于初学者理解整个系统的原理和基本工作过程。
但其缺点也较突出：不能表示电路的详细路径；不能表示设备的内部接线；当装置复杂时，原理接线图甚至不能清楚地表示装置的整个原理。
阅读原理图方法：1、认识图中各元件，了解其作用。
如QF-断路器；TA-流互；KA-电流继电器；KT-时间继电器等。
2、学会分析动作过程当发生故障时→流互二次电流增大→其值达到KA动作值，其常开接点闭合→接通时间继电器KT线圈→经延时，KT接点闭合→接通信号继电器KS发出信号→接通中间继电器KM→KM接点闭合→启动断路器跳闸线圈→断路器跳闸→切除故障将上述原理图转换为二次展开图二次电路展开图的基本出发点是按回路展开，如：交流电流回路、交流电压回路和直流回路等。
同一个元件的各部分可能出现在不同的回路。
二次电路展开图可以清晰地表示各电器元件的内部连接，是发电厂和变配电所设计、调试和维护的必备图纸，也是发电厂和变配电所使用最广泛的图纸。
二次展开图的特点：1.交流回路和直流回路分开表示，电路清晰明了，不易混淆。
2.为了阅图的方便和清晰，整个图中同一元件的线圈和接点，用相同的符号表示；接点除了符号外，另标注下标区分同一继电器的多个接点。
3.回路的排列按动作的顺序由左到右、从上到下排列，并在每一个回路的右边列表说明各回路的用途，为阅图者提供了很大的方便。
电气一、二次回路的划分及特点
一、二次回路的划分及特点在变配电系统中，连接电气设备的电路，分为一次回路和二次回路。
一次回路，又称主电路、主回路、一次系统等。
它主要由一次设备组成，包括变压器、断路器、负荷开关、隔离开关、熔断器、电容器、电抗器、母线、电力电缆、架空线路、避雷器、互感器等。
它主要起着转换电压、输送电能、分配电能的作用，相对于二次回路来讲，它的电压高、电流大。
二次回路，又称控制电路、二次接线、二次系统等。
它主要由二次设备组成，包括各种继电器、测量仪表、计量表计、控制开关、操作电源、控制电缆及控制小母线等。
它主要起着监视、测量、控制、保护及发出各种信号的作用。
如果一次系统为低压 (如交流380V)，这种二次设备又称为辅助设备。
同时通过二次回路的工作状态反映出一次设备运行的真实情况。
相对于一次回路来讲，它的电压低、电流小。
但二次设备数量多，而且二次接线远比一次接线复杂。
将二次设备按一定顺序连接起来，用来说明电气工作原理的，称为二次电路图；用来说明电气安装接线的，称为二次接线图。
如果一次系统为380V以下，二次电路图和接线图又可称为辅助电路图和辅助接线图；如果主要用于电气控制，又可称为控制电路图和控制接线图。
电气一次、二次设备组成方框图如图所示。
电气一次的分类电气一次设备根据其在生产中的作用可以分为六大类：(1)生产和转换电能的设备。
如发电机将机械能转换为电能、电动机将电能转换成机械能、变压器将电压升高或降低等，以满足输配电需要。
(2)接通或断开电路的开关电器。
如断路器、隔离开关、熔断器、接触器等。
它们用于电力系统正常或事故状态时，将电路闭合或断开。
(3)限制故障电流和防御过电压的电器。
如限制短路电流的电抗器和防御过电压的避雷器等。
(4)接地装置。
它是埋入地中直接与大地接触的金属导体及与电气设备相连的金属线。
无论是电力系统中性点的工作接地或保护人身安全的保护接地，均同埋入地中的接地装置相连。
(5)载流导体。
如裸导体、电缆等。
低压配电柜二次接线流程
低压配电柜二次接线流程一、按照原理图来了，不在同一位置的的要上端子，千万不要一个端子接3根线.查错就不是那么查了，只能按照原理图来一个个对。
1、导线横截面的选用市电（交流220V）电压回路的线用1。
5平方毫米的；电流回路用2.5平方毫米的。
蓄电池一般用1.5平方毫米就可以。
2、接线时候,要检查好导线两端的信号是否对应，以免造成不必要的错误.3、最主要的是看明白原理图及接线图。
二、如果是新手要先审图，整理一条自己的思路，而且还可以检查一下图纸有没有问题，不懂的地方可以先弄明白，这样有利于做线。
然后才开始接线.整个接线的过程都需要细心，当然，如果你是老手的话,就不用说这么多了。
施工人员应认真阅读并熟悉二次线符号,要将二次接线图与原理图进行核对，确保接线图正确无误。
对二次接线施工的要求：按图施工，接线正确;导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好;配线整齐清晰、美观;导线绝缘良好，无损伤；柜内导线不应有接头；回路编号正确，字迹清晰。
电缆芯线截面的选择还应符合下列要求：（1）电流回路：应使电流互感器的工作准确等级，此时，如无可靠根据，可按断路器的电流容量确定最大短路电流。
（2)电压回路：当全部保护装置和安全自动装置动作时（考虑到发展，电压互感器的负荷最大时），电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。
（3）操作回路：在最大负荷下，操作母线至设备的电压降,不应超过10％额定电压。
三、电流互感器二次绕组不允许开路.电压互感器二次侧不允许短路二次接线前,应熟悉一下图纸：1、原理图。
（表示各回路的工作原理和相互作用。
图纸不久表示出二次回路中各元件的连接方式，而且还表示出与一次回路有关的联系)2、展开图3、端子排图4、安装接线图没有界限所谓一次线，就是母线（总空开到分开关或都到接触器继电器等那三根ABC）二次线，接电压表，电流表，互感器，脱扣器等这些叫二次线（负载很小) 配电箱二次接线一般指的是有控制系统的配电箱，二次接线指的就是控制系统接线,不过这种配电箱都比较大，严格的应该叫做配电柜了。
高低压成套电气设备一次、二次安装接线工艺
2）母线标识颜色应符合下列规定： a) 三相交流母线，A相应为黄色，B相应为绿色，C相应为红色，
单相交流母线应与引出的颜色相同。 b) 直流母线，正极应为棕色，负极应为蓝色。 c) 三相电路的零线或中性线及直流电路的接地中线均为淡蓝色。 d) 金属封闭母线，母线外表面及外壳内表面应为无光泽黑色，外
3 设备和工具
3.1液压线母线加工机 3.2钻床、配套的钻头 3.3钳头工作台
4 母线规格的选择 4.1 主母线的规格按工程图的规定选用。 4.2进线柜、联络柜支母线规格和主母线规格相同。 4.3分支母线规格的选择 4.3.1用户对分支母线规格有要求的按用户要求选择，工程图上对
并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术 文件。元件有铭牌，并注明厂家名称，附件、备件完好、齐全。 3 使用电器元件及其附件 3.1各类电器元件及其附件 3.2 结构件:柜体、支梁、安装板等。 3.3 标准件
4 工具及工位器具 4.1 工具
手电钻、电动扳手、风动扳手、呆扳手、套筒扳手、螺丝刀、钢锯、 卷尺等。 4.2工位器具 转动小车、周转箱等。 5 工艺准备 5.1操作者能看懂图纸，按图纸检查电器元件规格、型号是否与图纸要求 一致。不符合要求的电器元件不得安装。 5.2 具有合格证的电器元件方可安装，元件的合格证、使用说明书不得遗 失、应随产品入库。 5.3 准备安装所需的紧固件，放在标准件小车的塑料盒内。
1 范围 适用于高低压成套开关设备内母线制作及安装
2 使用材料及其附件 2.1母线的材质为TMY(铜线线)、LMY（铝母线）。 2.2 选作母线的铜、铝母线，表面应光洁平整，不应有凹坑、气孔、
裂纹、折皱、扭曲变形等现象。 2.3高低压开关一般采用铜母线，只有在用户明确指定使用铝母线
10KV配电系统一次二次经典图纸
故障报警 17
运行信号 18
运行信号 19
20
U401 N401
3 5 9
4
11
25 26 23 24 21 22
TA TA
FM
KM KM KM KM
DO21 DO22 KM KM
L11 QL
L12
KM
MTA * *
U401 PA
01 03 机构联锁
FU1
L31 FU2
*
1n L/+ N/-
SH D+
电流回路
电压回路
漏电电流
W
PE
21
现场
DCS停
1
DO11
DO12 3
1SB
5
7
2SB
4
2
FM
SH D+
D-
DIC
DO41
DO42
FM
KM KM
FQ
1HR 9
DI1
KM
11
1HG
DI2 DI3
FM PMC-550M
GND
DI4 DI5 DI6
DO11 DO12 DO21 DO22 DO31 DO32 DO41 DO42 AO+ AO-
日期
L1
L2
L3
Nபைடு நூலகம்
N
L12 L11
姓名
专业
日期
姓名
-C1 ZR-KYJV-8x1.5 GG25 至现场控制箱
专业 会签
外引端子排
1SB
1
3
FM
2SB
2
5
KM
2SB
3
4
KM
2HR
高低压成套电气设备一次、二次安装接线基础知识
高低压成套电气设备一次、二次安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工及制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
供电系统的保护和二次接线
Sp
=
I k . min Iop.1
在GB50062-92 《电力装置的继电保护和自动装置设计规范》中，对
继电保护装置的灵敏度都有一个最小值的规定，
续上页
二、保护继电器
继电器是一种在其输入的物理量（电量或非电量）达到规定值时， 其电气输出电路被接通（导通）或分断（阻断、关断）的自动电器。
机电型 结构原理有电磁式、感应式等。具有简单可靠、 便于维修等优点。
盈德气体有限公司培训---电气部分
电气工程知识
供电系统的保护和二次接线
盈德气体杭州办公室
邵少奇
2008年11月
供电系统的保护及二次接线
1 继电保护装置的概念 2 继电保护装置的操作电源 3 变配电所的二次接线 4 供电系统单端供电网络的保护 5 电力变压器的保护 6 低压配电系统的保护 7 供电系统的常用自动装置
PJR varh PJR varh
测量表计 电压回路
WV(L1)
PJ Wh PJR varh
WV(L2)
WV(L3)
PJ Wh PJR varh
续上页 0.38kV母线
L1,L2,L3
下图是380V电源进线回路上装设的电气测量仪 表展开式原理电路图。
测量表计 电流回路
S1
S1
S1
TA1 TA2 TA3
电压小母线 接地信号装置 TV
电压互感器
电压表
绝缘检查电压表
FU TV
dM
KV
WV(L1) WV(L2) WV(L3)
dN
u
v
w
n
FU1 FU2 FU3
PV1 PV2 PV3 PV4
V
V
V
变配电所二次设备概述
电气常用设备新旧文字符号对照表
电气设备用图形符号 GB/T 5465.2—1996
继电器的线圈
设备名称
新符号
图形 文字
继电器 (一般)
K
英文名 Relay
旧符号
图形 文字
J
继电器的线圈
设备名称
新符号
图形 文字
英文名
电流 继电器
KA
Current Relay
续表1 旧符号
图形 文字
LJ
过电流
Over-
新符号
图形 文字
英文名
启动按钮
SBS
S
Starting button
停止按钮
SBSTSbtuotpton
旧符号
图形 文字
Q A
TA
复合按钮
SB Push-
AN
button
2、二次接线图
类型 原理接线图（集中式原理图） 展开接线图（展开式原理图） 安装接线图
① 原理接线图 （集中式原理图，简称原理图 ） 特点：画出相关的主电路 各设备元件以整体形式表示 交直流电压、电流回路一起画出
一般端子
连接端子
试验端子
试验连接端子
特殊端子
终端端子
端子接线图： 屏内与屏外设备的连接 屏内与屏顶设备的连接 屏内两安装单位的连接
端子板的排列式样及应用示例
三、主控制室平面布置及其与一次设备联系示意图
1—控制、 信号与计 量盘；
2—保护、 自动远动 装置盘；
3—交流自 用电盘；
4—直流自 用电盘；
继电器
KAO Current
GLJ
Relay
继电器的线圈
设备名称
新符号
供电系统一次接线
一般单台车间变容量不宜大于1250kVA。 供电系统一次接线
例5-1
例5-1 某工业企业拟建造一座10/0.38kV变电所，所址设在厂房 建筑内。已知总计算负荷为1800kVA，其中一、二级负荷900kVA，
双回线路－ 变压器组单元接 线可供一、二级 负荷。
电源1 QS QF
T1
电源2 QS QF
T2
QF1
QF3
QF2
QS1 WB1
QS2 WB2
图供2 电双系回统一线次路接线－变压器组单元接线
续上页
电源1 电源1
2.桥式
接线
QS1 QS1
QF1 QF1
能实现
QS3
电源线
路和变
压器的 QS5
充分利
用。
T1
电力变压器在事故情况下（例如并列运行的两台变压器因 故障切除一台时），允许短时间较大幅度地过负荷运行，而不 论故障前负荷情况如何，但运行时间不得超过规定时间。
供电系统一次接线
第三节 电气主接线基本形式
一、有母线的主接线 母线----汇集电
能和分配电能
1.单母线接线
特点：电源进线和所 有引出线都连接于同 一组母线WB上。
D,yn11联接的优点：①有利于单相接地故的切除； ②有利于抑制零序谐波； ③单相供负电系载统能一次力接线强。
二、电力变压器的台数与容量选择 （一）台数的选择
考虑因素：①供电可靠性要求
②负荷变化与经济运行 ③集中负荷容量大小 （二）容量的选择 保证负荷 的正常运行
①对单台变压器 满足条件 ： SNT>SC （应留有10～20％余量） ②对两台变压器（一般为等容量，互为备用）满足条件：
