施工导流和水流控制(大坝)
河道施工导流及水流控制措施
河道施工导流及水流控制措施1.临时导流渠道的建设：在河道施工期间，为了将水流引到特定的区域，可以建设临时导流渠道，将原本在施工区域的水流引到其他区域，以确保施工区域干燥并方便施工。
临时导流渠道的设计应尽量减小对环境的影响，如避免截取湖泊、湿地等生态区域的水源。
2.防渗措施：在临时导流渠道建设中，为了防止水流渗漏，应采取相应的防渗措施。
如在渠道底部、边坡等位置设置适当的防渗材料，如防渗板、防渗膜等，以防止水流的渗漏。
3.临时堤坝的建设：在施工过程中，需要将河道的一侧或两侧隔离出来，以便进行施工作业。
此时，可以建设临时堤坝来封闭施工区域，阻挡水流。
临时堤坝的设计应考虑河道的水位、流量等因素，以确保堤坝的稳定性和密封性。
4.排水系统的建设：在施工区域内，为了排除表面积水和地下水，可以建设相应的排水系统。
如设置排水沟、排水管道等设施，将施工区域的水流导入到特定的地点，以减小对施工作业的干扰。
5.施工期间的水位控制：在施工过程中，需要对水位进行有效控制，以确保施工区域的安全性和施工作业的顺利进行。
可以采取泵站、水闸等设施来实现水位的升降控制。
6.施工期间的水流速控制：在施工区域内，为防止因水流速度过快而导致的冲刷、侵蚀等问题，需要采取相应的措施来控制水流速度。
可以通过堤坝、水闸、砂袋等控制措施来降低水流速度，并保护施工区域的稳定性和安全性。
7.河道水质监测和处理：在施工过程中，需要对施工区域附近的水质进行监测，并进行相应的处理，以确保施工对水质的影响降到最低。
监测结果可以用于调整施工措施，以适应不同水质条件下的施工需要。
8.环境保护和生态恢复：在施工过程中，需要注意保护周边环境和生态系统，避免对生物多样性和水生物种群的破坏。
可以在施工结束后进行相应的生态恢复工作，如植被的恢复、鱼类的回归等，以将环境恢复至施工前的状态。
综上所述，河道施工导流及水流控制措施是一项重要的工作，有助于确保施工作业的安全和顺利进行。
水电站施工导流及水流控制方案
水电站施工导流及水流控制方案为保障水电站施工和运行的顺利进行，需要采取合适的导流及水流控制方案。
下面将详细介绍一种适用于水电站施工的导流及水流控制方案。
1.导流方案1.1主坝导流方案主坝导流可采取开挖导流洞或使用盾构机掘进导流洞的方式进行。
具体步骤如下：(1)首先，根据设计要求确定导流洞的位置。
(2)然后，在主坝基岩上进行导流洞开挖或盾构机掘进。
(3)导流洞开挖或盾构机掘进完成后，进行洞口加固，确保洞口的稳定性和安全性。
(4)最后，根据需要安装导流门，调整导流门的开度以控制流量。
1.2副坝导流方案副坝导流可采取引流通道和溢流堰的方式进行。
具体步骤如下：(1)首先，根据设计要求确定引流通道和溢流堰的位置和尺寸。
(2)然后，在副坝上开挖引流通道和溢流堰。
(3)引流通道和溢流堰开挖完成后，进行加固，确保其稳定性。
(4)最后，根据需要安装控制闸门，调整控制闸门的开度以控制流量。
2.1稳定水位控制为维持水电站的正常运行，需要采取措施控制水位的稳定。
具体步骤如下：(1)通过主坝导流洞、副坝引流通道及控制闸门等设施来控制水流的流量。
(2)根据水电站的负荷需求和供电要求，调整导流洞和控制闸门的开度，控制出水量。
(3)监测水位变化情况，及时调整导流洞和控制闸门的开度，确保水位稳定在正常范围内。
2.2水质控制为保护水电站设备和周边环境，需要采取措施控制水质的变化。
具体步骤如下：(1)在导流系统中设置过滤装置，过滤掉悬浮物和杂质，净化水质。
(2)对进入水电站的水进行监测和采样分析，及时发现水质异常。
(3)根据需要采取化学、物理等方式进行水处理，保持水质稳定。
2.3应急水流控制为应对突发事件或自然灾害，需要制定应急水流控制方案。
具体步骤如下：(1)建立应急响应机制，明确各责任单位和人员的职责和任务。
(2)增加水位监测频次，及时了解水位变化情况，根据需要调整导流门和控制闸门的开度，控制水流量。
(3)加强沟通与协调，及时向相关单位发布水位变化信息，协助做好应急处置工作。
施工导流与水流控制
第7章施工导流与水流控制在河床上修建水工建筑物时，为保证在干地上施工，需将天然径流部分或全部改道，按预定的方案泄向下游，并保证施工期间基坑无水，这就是施工导流与水流控制要解决的问题。
施工导流与水流控制一般包括以下内容：(1)坝址区的导流和截流；(2)坝址区上下游横向围堰和分期纵向围堰；(3)导流隧洞、导流明渠、底孔及其进出口围堰；(4)引水式水电站岸边厂房围堰；(5)坝址区或厂址区安全度汛、排冰凌和防护工程；(6)建筑物的基坑排水；(7)施工期通航；(8)施工期下游供水；(9)导流建筑物拆除；(10)导流建筑物下闸和封堵。
第一节施工导流一、施工导流方法施工导流的基本方法大体可分为两类：一类是全段围堰法导流，即用围堰拦断河床，全部水流通过事先修好的导流泄水建筑物流走；另一类是分段围堰法，即水流通过河床外的束窄河床下泄，后期通过坝体预留缺口、底孔或其它泄水建筑物下泄。
但不管是分段围堰法还是全段围堰法导流，当挡水围堰可过水时，均可采用淹没基坑的特殊导流方法。
这里介绍二种基本的导流方法。
(一)全段围堰法全段围堰法导流，就是在修建于河床上的主体工程上下游各建一道拦河围堰，使水流经河床以外的临时或永久建筑物下泄，主体工程建成或即将建成时，再将临时泄水建筑物封堵。
该法多用于河床狭窄、基坑工作量不大、水深、流急难于实现分期导流的地方。
全段围堰法按其泄水道类型有以下几种：1、隧洞导流山区河流，一般河谷狭窄、两岸地形陡峻、山岩坚实，采用隧洞导较为普遍。
但由于隧洞泄水能力有限，造价较高，一般在汛期泄水时均另找出路或采用淹没基坑方案。
导流隧洞设计时，应尽量与永久隧洞相结合。
隧洞导流的布置型式如图7-1。
图7-1 隧洞导流示意图2、明渠导流明渠导流是在河岸或滩地上开挖渠道，在基坑上下游修筑围堰，河水经渠道下泄。
它用于岸坡平缓或有宽广滩地的平原河道上。
若当地有老河道可利用或工程修建在弯道上时，采用明渠导流比较经济合理。
具体布置型式如图7-2。
水库施工导流与水流控制措施
水库施工导流与水流控制措施〈二、〉施工导流与水流控制1、导流方式及导流标准（1）导流方式：本工程河床较窄，河床呈基本对称“U”型，右岸坡度单一，采用隧洞方式导流。
（2）施工导流布置原则：①不降低合同规定的施工导流洪水标准和建筑物安全渡汛的标准。
②不改变永久建筑物布置型式和主要尺寸及高程③不降低围堰挡水和永久建筑物临时挡水的设计标准。
（3）导流工程的进度控制期限：①本工程导流洞工程拟于2004年6月中旬开始施工，2004年10月底主河道截流。
②大坝基础及溢洪道开挖分别于2004年10月、2005年2月开始。
③坝体填筑于2004年12月16日至2004年5月底进行。
④趾墙砼浇筑于2004年12月初至2005年5月底进行。
⑤该工程要求2006年5月初发挥经济效益。
（4）施工导流特点①结合施工总进度计划，并利用“运筹学”的原理对土石方进行统筹安排：上游围堰及下游围堰均利用坝肩开挖料碴进行填筑，以缩短开挖料碴转移的运距，加快施工进度，并降低施工成本。
②直接采用PC400-5型挖掘机装碴由右岸运至上游进行土石围堰的填筑，并尽快形成高喷灌浆平台，为后续工序作好铺垫。
③由于河床覆盖层为强透水层，结合坝基坑开挖深度及围堰使用要求，需对上、下游围堰进行高喷防渗处理（经计算，上游围堰1390m 高程以上采用土工膜防渗，下游围堰1385m高程以上采用土工膜防渗）。
④根据总体施工进度计划，上游围堰安排在2004年4月5日前高喷防渗板墙施工完毕，随即进行上部堰体填筑（土工膜防渗）施工，并于2004年4月15日前施工完毕。
下游围堰安排在2004年4月10日前高喷防渗板墙施工完毕，随即进行上部堰体填筑（土工膜防渗）施工，并于2004年4月15日前施工完毕。
2005年6月上旬上游围堰拆除完毕，下游围堰安排在2005年6月下旬拆除完毕。
2005年10月初导流洞下闸蓄水，随即进行导流洞封堵。
（5）导流工程施工的重点难点分析根据施工总进度计划，结合导流工程的特点分析，本导流工程施工的重点及难点主要表现在如下几个方面：在进行上、下游围堰施工时，如何保证高喷防渗墙防渗效果，是本工程施工的重点及难点之一；在进行围堰拆除时，由于高喷砼防渗墙与主体工程相距较近，如何确保拆除时的爆碴块度及控制爆破振动对坝体安全运行的影响、确保围堰拆除时不对其它工程造成破坏，必须采用控制爆破技术，施工难度大、技术含量高。
施工导流及水流控制施工方案
施工导流方案编写：校核：批准：2011年10月施工导流方案1.目的为使整个工程能够顺利实施，协调施工且每个阶段处于受控状态,实现总进度要求，特制定本方案。
2. 描述2.1 概述毛里求斯位于热带气候带边缘以南20°,以东57°左右。
毛里求斯是一个孤岛，其气候属于热带海洋性气候。
整个岛屿的地形特征对降雨量有较大影响。
由于该岛地形和地理位置的因素，属于亚热带气候。
一般情况下,一年分两个不同的季节.夏季从11月~次年4月，该季节温和多雨,会出现热带气旋；其中，2月是最潮湿的月份。
冬季从5月～10月，该季节凉爽干燥.通常,10月是最干燥的月份。
然而，如果发生严重干旱，11月和12月,即雨季来临之前，将是一年中最干旱和干燥的月份。
GRNW集水区年均降雨量范围为：沿海地区1200 mm左右到中部高原地区3400mm。
2.2导流程序根据坝址区地形、招标文件提供的地质条件、水文条件及枢纽布置等，本工程采用两期导流的施工方式。
一期导流为开挖右岸导流明渠过流，截断原河道，基坑全年施工.二期导流为封堵导流明渠，利用溢流坝底孔泄流，在一个枯水期填筑土石坝段至高程379。
00m以上；汛期利用溢流坝底孔和预留在5＃坝块376。
00m高程的缺口联合过流。
大坝施工导流程序及规划见表1。
表1 施工导流程序表2.3导流建筑物设计洪水标准2.3。
1 一期导流标准根据招标文件提供的资料，导流明渠开挖计划安排在2011年12月～2012年4月进行，导流明渠施工期防护标准采用汛期20％(5年一遇）,其相应流量为Q=30m³/s。
一期围堰采用河床全年土石围堰挡水，右岸导流明渠过流的方式.围堰挡水标准为全年5％(二十年一遇洪水）,相应洪水流量为Q=53m³/s。
2。
3.2 二期导流标准（1） 2013年5月～2013年11月，采用导流明渠枯期围堰挡水,溢流坝底孔过流的方式。
围堰挡水标准为枯期5%(二十年一遇洪水),相应洪水流量为Q=9.1m³/s。
专项 方案 措施---施工导流及水流控制

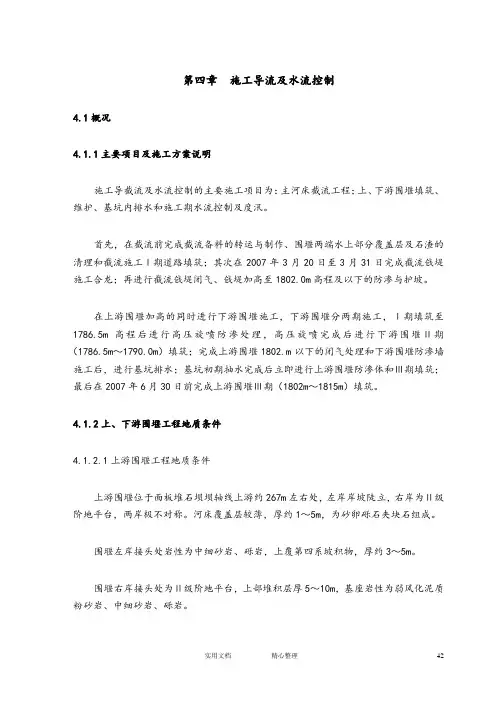

第四章施工导流及水流控制4.1概况4.1.1主要项目及施工方案说明施工导截流及水流控制的主要施工项目为：主河床截流工程；上、下游围堰填筑、维护、基坑内排水和施工期水流控制及度汛。
首先，在截流前完成截流备料的转运与制作、围堰两端水上部分覆盖层及石渣的清理和截流施工Ⅰ期道路填筑；其次在2007年3月20日至3月31日完成截流戗堤施工合龙；再进行截流戗堤闭气、戗堤加高至1802.0m高程及以下的防渗与护坡。
在上游围堰加高的同时进行下游围堰施工，下游围堰分两期施工，Ⅰ期填筑至1786.5m高程后进行高压旋喷防渗处理，高压旋喷完成后进行下游围堰Ⅱ期（1786.5m～1790.0m）填筑；完成上游围堰1802.m以下的闭气处理和下游围堰防渗墙施工后，进行基坑排水；基坑初期抽水完成后立即进行上游围堰防渗体和Ⅲ期填筑；最后在2007年6月30日前完成上游围堰Ⅲ期（1802m～1815m）填筑。
4.1.2上、下游围堰工程地质条件4.1.2.1上游围堰工程地质条件上游围堰位于面板堆石坝坝轴线上游约267m左右处，左岸岸坡陡立，右岸为Ⅱ级阶地平台，两岸极不对称。
河床覆盖层较薄，厚约1～5m，为砂卵砾石夹块石组成。
围堰左岸接头处岩性为中细砂岩、砾岩，上覆第四系坡积物，厚约3～5m。
围堰右岸接头处为Ⅱ级阶地平台，上部堆积层厚5～10m，基座岩性为弱风化泥质粉砂岩、中细砂岩、砾岩。
上围堰处总体地质条件较好，断层不发育，岩体透水性较弱，河床覆盖层薄，易于防渗处理，可满足围堰基础要求。
4.1.2.2下游围堰工程地质条件下游围堰位于坝轴线下游585m，坝址下游吊桥上游210m处。
该处平水期河水位高程1779.65m，河面宽60m左右，水深10m。
河床呈宽缓的“Ｕ”字型，河床覆盖层薄，厚0～2.5m。
3-2砾岩，属弱风化岩体，其上部均被较薄的第四系松围堰左右岸接头处岩性为K1散堆积物覆盖。
下游围堰处岩体中断裂不发育，基岩透水性较强，需做防渗处理，岩体较完整，可满足基础要求。
施工导流与水流控制工程
7、施工导流与水流控制7. 1简述7. 1. 1导流范围根据工程招标文件的规定，本工程施工导流及水流控制项LI和内容包括：导流洞进、出口围堰(岩坎)的设讣、施工及拆除，度汛、基坑排水的工程项目及其工作内容。
施工过程中，一旦天然来水流量超过本工程导流设计•洪水标准时，采取应急措施，尽量减少因洪水引起的损失。
7. 1.2引用标准(1)《防洪标准》(GB50201—1994)；(2)《水利水电建设工程验收规程》(SL223—2008)；(3)《水电工程施工组织设计规范》(SL303-2004)；(4)《水利水电工程天然建筑材料勘察规程》(SL251-2000)；(5)《水利水电工程等级划分及洪水标准》(SL252-2000)；(6)《水工建筑物水泥灌浆施工技术规范》(SL62-1994)；7.1. 3水文气象和工程地质(1)水文气象坝址处于亚热带气候区，多年平均气温17.7°C,极端最高气温39.2C,极端最低气温-5.6°Co 坝址控制流域面积2466km',占潇水流域的20.4%。
多年平均降雨量1496.5mm,多年平均流量84.8m7s o本工程坝址处不同频率洪水流量见表7-1,坝址下游水位〜流量关系见表7-2o表7-1 坝址不同频率洪水流量表单位:m3/s(2)工程地质条件根据围岩的岩性、结构构造、风化程度，上覆岩体厚度等地质条件，按照水利水电围岩分类标准，导流洞围岩分为五类：I【类：岩体呈厚〜巨厚层状，微风化〜新鲜状态，构造不发育，上覆岩体厚度大于100m,基本稳定。
坚固系数f=7〜8,单位弹性抗力系数K。
二70〜80MPa/cm。
Ilh类：由中厚〜厚层状岩体组成，呈微风化〜新鲜状态，构造不太发育，见少量软弱夹层，上覆岩体厚度50〜100m,或由厚〜巨厚层状岩层组成，但有规模不大的断层发育。
f二5〜6, K。
二40〜50MPa/cnu【IL类：由中厚〜厚层状岩体组成，呈弱〜微风化状态，软弱夹层及裂隙发育，断层破碎带宽度〈1 m,并与洞线斜交或正交，上覆岩体厚度30〜50cm。
第四章 施工导流及水流控制
第四章施工导流及水流控制4.1 导流标准根据招标文件，本工程主要建筑物大坝泄水建筑物为2级，对应的临时性建筑物为4级建筑物。
导流设计洪水标准按10年一遇的洪水标准设计。
由于龙河流域的洪水由暴雨形成，年最大洪水多发生在4月～9月，其中6月、7月为最大，盛夏8月常出现伏旱发生大洪水的次数相对减少。
所以根据招标文件，10年一遇枯水期洪峰流量Q=280m3/s（11月～翌年4月15日）对应的上游水位为▽686.50m，下游水位为▽667.29。
4.2 导流方案大坝工程施工采用枯水期围堰挡水，其导流方案为：⑴ 2002年10月～2003年4月枯水期采用围堰挡水，导流洞过水泄流。
⑵ 2003年4月16日～2003年4月30日，上、下游围堰拆除。
⑶ 2003年4月～2003年10月的汛期由坝体挡水、导流洞和坝体导流底孔联合过水泄流。
⑷ 2003年10月～2004年9月的枯水期及汛期靠坝体挡水，导流洞及其导流底孔联合过水泄流。
⑸ 2004年9月底导流洞和导流底孔下闸，大坝开始蓄水。
布置见《截流及围堰布置图》。
4.3 围堰设计围堰平面及结构布置见附图。
4.3.1 上游围堰设计上游围堰轴线位于坝轴线上游约100m处，堰顶长度82m，顶宽8.0m，堰顶高程为▽687.5m，顶宽10.0m，迎水面坡度为1：3.0，背水面坡度为1:1.5。
截流戗堤顶部高程为▽669.35m，顶宽10.0m，迎水面和背水面坡度均为1:1.5。
围堰防渗结构采用粘土斜墙，两侧采用碎石垫层料及反滤料填筑，其余部分均采用石碴回填，迎水面为干砌块石护坡。
4.3.2 下游围堰设计下游围堰位于坝轴线下游约110m处，堰顶长度35m，顶宽6.0m，堰顶高程为▽668.29m，迎水面坡度为1:3.0，背水面坡度为1:1.5。
围堰的防渗结构同上游围堰。
4.3.3 围堰工程量表4.4 截流及围堰施工4.4.1 截流方案截流方案选择为：沿左岸3#施工道路自上、下游围堰左端向右单戗单向进占，形成龙口后，单向立堵截流。
施工导流及水流控制施工方案
施工导流及水流控制施工方案施工导流及水流控制是指在施工过程中，为了保证行洪或水流对施工区域的影响最小化，采取一系列的技术措施和方案，以引导水流流向特定区域，并减缓水流的速度和压力，从而降低对施工过程的影响。
下面是一个施工导流及水流控制的施工方案，供参考。
一、施工导流及水流控制方案的目标和要求1.目标：减少水流对施工区域的冲刷和破坏，确保施工人员和设备的安全。
2.要求：控制水流的流向、速度和压力，保持施工现场的稳定和安全，保护环境。
二、现场情况分析和评估1.分析水流的特点：水流的流量、速度、压力、流向等。
2.评估施工区域的地形、地质和现有设施情况。
3.了解当地的气象和水文条件，包括雨量、河流水位变化等。
三、施工导流及水流控制方案的设计和选择1.选择适当的导流工程措施，包括临时拦河坝、导流槽、引水渠等。
2.设计导流工程的尺寸和位置，确保其能够满足水流的要求。
3.选择适当的水流控制措施，如水流消能坎、挡水板等。
4.考虑施工过程中可能发生的突发情况，制定紧急救援预案。
四、施工导流及水流控制方案的实施1.施工前必须将方案告知施工人员，并进行相关技术交底和培训。
2.根据方案的要求，逐步实施导流和水流控制工程。
3.定期监测水流的变化，及时调整导流和控制工程。
4.注意现场环境和水流的安全，随时做好紧急救援准备。
五、施工导流及水流控制方案的验收1.检查和评估实施效果，与方案的目标和要求对比。
2.综合评价导流和控制工程的安全性和可行性。
3.提出改进意见和建议，为今后的施工导流和水流控制提供经验。
总结：施工导流及水流控制是施工过程中重要的一项技术措施，它能够帮助我们减少水流对施工区域的破坏和冲刷，确保施工过程的安全和稳定。
在实际操作中，我们需要综合考虑水流的特点、现场环境和气象水文条件等因素，制定适当的导流和水流控制方案，并严格按照方案的要求进行实施。
通过合理的方案设计和有效的实施措施，我们能够有效地降低水流对施工过程的影响，提高施工的效率和质量。
施工导流和水流控制方案
施工导流和水流控制方案1、施工导流程序及标准（1）导流程序某某河部分串沟对对建筑物的实施形成了影响，施工时，首先开挖导流槽并填筑围堰，引开流向工程建筑物处的水流。
导流槽正常导流并稳定后，拆除围堰。
（2）施工导流标准本工程主体工程为Ⅰ级建筑物，根据规范要求，导流围堰采用砂砾料填筑，外坡铺草袋装砂砾，导流槽采用明挖沟渠。
按以上选择，相应导流工程的进度控制期限为：自2019年10月15日至2019年11月5日导流槽开挖及围堰填筑；自2019年10月21日至2019年10月31日施工降、排水沟；自2019年12月26日至2019年12月31日围堰拆除。
2、导流槽、围堰结构及其布置导流槽采用梯形断面，为明挖沟槽，槽底宽30m，边坡采用1：2.5，深度为2m左右；导流围堰采用砂砾料填筑，外坡铺一层0.8m 厚草袋装砂砾料，堰顶宽3m，迎水面和背水面边坡为1：2。
导流槽、导流围堰平面布置第三章图3-1，断面形式见图5-1。
3、导流槽及围堰施工（1）导流槽施工开工后，立即开始导流槽的开挖。
导流槽开挖以推土机松土拢堆、装载机装运、自卸汽车运卸为主，挖掘机挖装、自卸汽车运卸为辅。
开挖时自下游向上游分段分层进行，上、下游处各留下约10m宽，最后由挖掘机挖通。
开挖出的砂砾料，按筑堤和回填分别堆在监理工程师指定的地段备用，堆放时注意保护，避免受到污染。
（2）导流围堰施工在挡水围堰施工前，备足编织袋及土料，保证围堰一次填筑成功。
围堰施工时严格按照监理人批准的施工图纸进行施工，各种围堰和泄水建筑物的施工，严格按技术条款的有关规定和要求进行。
围堰施工速度应满足安全渡汛标准及挡水的施工断面要求，并保证围堰的施工断面在各种运行工况下处于稳定和安全状态。
砂砾料逐层填筑，填筑中分层摊铺，并采用机械表面碾压后填筑下一层，同时注意保护边坡的稳定。
草袋土所用砂砾料中不得含有草根、草屑、树枝、腐植土、尖石等杂物；草袋外观完整，没有滑痕和破损；草袋装土时，不超过草袋容积的60%，袋口用麻线或细铁丝缝合，层与层之间码放交错进行，袋与袋之间码放密实，严禁出现架空现象，从而形成漏水通道，最下层草袋与地基接触面之间严格处理，严禁漏水；码放后的编织袋土的容重不小于1.3t/m3。
第七章 施工导流与水流控制
(2) 截流时间的选定
截流日期一般选在枯水期初，具体日期可根据历史水文资料确定，但往往可能有较大出入，因此实际工作中应根据当时的水文气象预报及实际水情分析进行修正，最后确定截流日期。
二、截流设计流量的确定
截流设计时所取的流量标准，是指某一确定的截流时间的截流设计流量。所以当截流时间确定以后，就可根据工程所在河道的水文、气象特征选择设计流量。通常可按重现年法或结合水文气象预报修正法确定设计流量，一般可按工程重要程度选择截流时段重现期5～10年的月或旬的平均流量，也可用其他方法分析确定。
7.3.1 基坑积水的排除
基坑积水主要是指围堰闭气后存于基坑内的水体，还要考虑排除积水过程中从围堰及地基渗入基坑的水量和降雨。初期排水的流量是选择水泵数量的主要依据，应根据地质情况、工期长短、施工条件等因素确定。
一、 初期排水流量估算
初期排水流量用以下公式估算
Q=KV/T
其中 Ｌ＝l0+l-0.5mH(m)
式中 q——渗入基坑的围堰单宽渗透流量，m3／(天·m)；
K——渗透系数，m／天。
（2） 基坑渗流量
由于基坑情况复杂，计算结果不一定符合实际情况，应用试抽法确定。近似计算时可采用〖地基渗流量表〗所列参数。
3）坝体度汛洪水标准
导流泄水建筑物封堵后，如永久泄洪建筑物尚未具备设计泄洪能力，坝体度汛洪水标准应分析坝体施工和运行要求后按〖导流泄水建筑物封堵后坝体度汛标准表〗规定执行。汛前坝体上升高度应满足拦洪要求，帷幕灌浆及接缝灌浆高程应能满足蓄水要求。
（2）导流时段
导流时段就是按照导流程序来划分的各施工阶段的延续时间。划分导流时段，需正确处理施工安全可靠和争取导流的经济效益的矛盾。因此要全面分析河道的水文特点、被围的永久建筑物的结构型式及其工程量大小、导流方案、工程最快的施工速度等，这些是确定导流时段的关键。尽可能采用低水头围堰，进行枯水期导流，是降低导流费用、加快工程进度的重要措施。
第七章-施工导流及水流控制
第七章施工导流及水流控制7.1 导流时段及导流标准根据本工程的等级划分，按照《水利水电工程施工组织设计规范》（SDJ338-89），其对应的临时导流建筑物级别为5级。
根据工程施工特性和施工总进度计划的安排，导流时段的划分和导流标准确定如下：⑴ 2003年3月1日～2003年9月15日，导流标准按全年10年一遇的洪水标准设计，对应的洪峰流量Q=1470m3/s；⑵ 2003年10月1日～2004年4月30日，导流标准按枯水期（10月～翌年4月）5年一遇的洪水标准设计，对应的洪峰流量Q=352m3/s；⑶ 2004年5月1日～2004年6月30日，导流标准按5月～6月的20年一遇的洪水标准设计，对应的洪峰流量Q=1520m3/s；⑷ 2004年7月1日～2005年4月30日，导流标准按全年20年一遇的洪水标准设计，对应的洪峰流量Q=2280m3/s；⑸ 2005年5月1日～2005年10月31日，导流标准按全年50年一遇的洪水标准设计，对应的洪峰流量Q=2910m3/s；⑹ 2005年11月1日～2005年12月31日，导流标准按11月～12月的5年一遇的洪水标准设计，对应的洪峰流量Q=76.1m3/s，进行导流底孔的封堵；⑺ 2006年3月31日，导流洞下闸，然后进行导流洞的堵头施工。
7.2 导流方案根据施工总进度计划安排和施工导流时段的划分，确定本工程导流方案如下：⑴ 2003年3月1日～2003年9月15日，修建导流洞进出口临时围堰挡水，原河床泄流，围堰挡水标准为全年10年一遇的洪水标准；⑵ 2003年9月16日～2003年12月31日，导流洞进出口临时围堰拆除、修建上游围堰和下游子围堰挡水，导流洞泄流，围堰挡水标准为枯水期（10月～翌年4月）5年一遇的洪水标准；⑶ 2004年1月1日～2004年4月30日，利用已浇筑至244m高程的二道坝和上游围堰挡水，导流洞泄流，挡水标准为枯水期（10月～翌年4月）5年一遇的洪水标准；⑷ 2004年5月1日～2004年6月30日，利用已浇筑至263m高程的坝体挡水，导流洞和导流底孔联合泄流，坝体挡水标准为5月～6月的20年一遇的洪水标准；⑸ 2004年7月1日～2005年4月30日，坝体挡水，导流洞和导流底孔联合泄流，坝体挡水标准为全年20年一遇的洪水标准；⑹ 2005年5月1日～2005年10月31日，坝体挡水，导流洞和导流底孔联合泄流，坝体挡水标准为全年50年一遇的洪水标准；⑺ 2005年11月1日～2005年12月31日，坝体挡水，导流洞泄流，导流洞过流能力按11月～12月的5年一遇的洪水标准，进行导流底孔的封堵施工；⑻ 2006年3月31日，导流洞下闸，然后进行导流洞的堵头施工。
施工导流与水流控制
施⼯导流与⽔流控制第7章施⼯导流与⽔流控制在河床上修建⽔⼯建筑物时，为保证在⼲地上施⼯，需将天然径流部分或全部改道，按预定的⽅案泄向下游，并保证施⼯期间基坑⽆⽔，这就是施⼯导流与⽔流控制要解决的问题。
施⼯导流与⽔流控制⼀般包括以下内容：(1)坝址区的导流和截流；(2)坝址区上下游横向围堰和分期纵向围堰；(3)导流隧洞、导流明渠、底孔及其进出⼝围堰；(4)引⽔式⽔电站岸边⼚房围堰；(5)坝址区或⼚址区安全度汛、排冰凌和防护⼯程；(6)建筑物的基坑排⽔；(7)施⼯期通航；(8)施⼯期下游供⽔；(9)导流建筑物拆除；(10)导流建筑物下闸和封堵。
第⼀节施⼯导流⼀、施⼯导流⽅法施⼯导流的基本⽅法⼤体可分为两类：⼀类是全段围堰法导流，即⽤围堰拦断河床，全部⽔流通过事先修好的导流泄⽔建筑物流⾛；另⼀类是分段围堰法，即⽔流通过河床外的束窄河床下泄，后期通过坝体预留缺⼝、底孔或其它泄⽔建筑物下泄。
但不管是分段围堰法还是全段围堰法导流，当挡⽔围堰可过⽔时，均可采⽤淹没基坑的特殊导流⽅法。
这⾥介绍⼆种基本的导流⽅法。
(⼀)全段围堰法全段围堰法导流，就是在修建于河床上的主体⼯程上下游各建⼀道拦河围堰，使⽔流经河床以外的临时或永久建筑物下泄，主体⼯程建成或即将建成时，再将临时泄⽔建筑物封堵。
该法多⽤于河床狭窄、基坑⼯作量不⼤、⽔深、流急难于实现分期导流的地⽅。
全段围堰法按其泄⽔道类型有以下⼏种：1、隧洞导流⼭区河流，⼀般河⾕狭窄、两岸地形陡峻、⼭岩坚实，采⽤隧洞导较为普遍。
但由于隧洞泄⽔能⼒有限，造价较⾼，⼀般在汛期泄⽔时均另找出路或采⽤淹没基坑⽅案。
导流隧洞设计时，应尽量与永久隧洞相结合。
隧洞导流的布置型式如图7-1。
图7-1 隧洞导流⽰意图2、明渠导流明渠导流是在河岸或滩地上开挖渠道，在基坑上下游修筑围堰，河⽔经渠道下泄。
它⽤于岸坡平缓或有宽⼴滩地的平原河道上。
若当地有⽼河道可利⽤或⼯程修建在弯道上时，采⽤明渠导流⽐较经济合理。
第五章 施工导流及水流控制1,松花江大顶子山航电枢纽工程(大型水电站)施工组织设计
第五章施工导流及水流控制1 概述松花江大顶子山航电枢纽工程的二期截流主要是利用左侧28孔泄洪闸上、下游围堰，施工期导流由已建成的右岸10孔泄洪闸和船闸泄流。
二期下游围堰总长度为682.835m，其中连接左右岸两纵向围堰段长度为522.835m，右侧连接厂房尾水墙段长度为70m，左侧连接下游翼墙段长度为90m。
围堰主要工程量见下表。
注：其它工程量以现场实际发生量计。
2引用标准和规程规范（1）《防洪标准》GB50201—94；（2）《水利水电建设工程验收规程》SL223—1999；（3）《水利水电工程施工组织设计规范》SDJ338—89；（4）《水电站基本建设工程验收规程》SDJ275—88；（5）《内河通航标准》（GBJ139-90）；（6）本章各专项施工技术涉及的其它章节引用的标准和规程规范。
3 施工布置施工布置分为施工供水、电系统布置及施工道路布置。
施工用水主要为施工机械用水，考虑取松花江水做为施工用水。
从坝顶公路桥桥头下游10kv供电点引接电源，采用10kv高压电缆通过坝顶公路桥引接到一期纵向围堰附近，通过变压器接至各施工部位。
填筑道路主要利用基坑内临时施工道路和1#施工道路。
4 施工程序根据大顶子山航电枢纽建设指挥部文件要求，在二期围堰截流施工时，可利用拆除一期右岸下游围堰、一期右岸连接围堰及一期基坑开挖粉细砂料进行围堰填筑施工。
采用单向进占法，在岛子及滩地围堰施工时，戗堤和围堰全断面进占，材料均采用粉细砂；进入河道后迎水面采用50cm厚泥岩防护，当泥岩防护不起作用时，采用戗堤进占，围堰滞后戗堤编织袋土填筑10~20m，戗堤填筑利用一期围堰拆除料或编织袋土进行填筑。
围堰粉细砂填筑分两期进行施工，先期进行115.00m高程以下部分的填筑（如围堰拆除料较多，应继续加高），待围堰闭气排水后，利用开挖基坑料再进行115.00~116.00m高程粉细砂填筑，汛期根据水位适当采用编织袋土对围堰加固加高，保证围堰汛期安全度汛。
05--施工导流与水流控制
第五章施工导流与水流控制5.1概述5.1.1 水文气象xx水库枢纽工程坝址以上流域面积为621km2，流域洪水主要由暴雨形成，洪水过程陡涨陡落，峰高量小历时短，洪水过程线多为单峰型，一次洪水过程历时3～6小时。
坝址处分期洪水成果见表5-1。
分期洪水成果表（单位：m3/s）表5-1本流域地处大陆性气候区，春季干燥多风，夏季炎热多雨，秋季早晚温差大，冬季寒冷而漫长。
暴雨多发生在7～8月份，系本流域洪水主要成因。
根据呼和浩特市气象站实测资料统计，多年平均气温6.0℃，历年极端最高气温37.3℃，历年极端最低气温－32.8℃；多年平均降水量413.1mm；多年平均风速为1.8m/s，最大风速28m/s，多年平均最大风速17.2m/s。
最大冻土深度为1.56m。
根据xx水文站冰情资料统计分析，开河流冰一般在4月份，多年平均流冰天数为5天，封河流冰一般在11～12月份，多年平均流冰天数为8天，多年平均封冻期为124天；最大冰厚1.69m。
开河形式为文开河，无冰塞、冰坝等特殊冰情。
5.1.2 工程地质条件左坝肩岩体由花岗片麻岩组成，矿物成份分布均匀，极限抗压强度Rc＝100-130Mpa，抗风化能力强。
右坝肩岩体发育三组结理，产状80°<36°～60°、30°<40°～45°、10°<20°～35°。
谷坡平均坡度为30°～40°，由于节理的切割，岩体在水流的作用下局部可能有零星落石发生。
坝基覆盖层为第四系松散层，主要由河流相砂砾石层及含砂层构成，含有少量粉土，局部夹中细砂透镜体，厚度11m～27m，靠右岸较厚。
渗透系数为0.37×10-1cm/s，属强透水层。
其下为花岗片麻岩，上部弱风化带最大厚度为12.5m，该层单位吸水率为18Lu，属较严重透水岩石。
其下为微风化岩石，属微透水岩石。
大坝导流施工方案
大坝导流施工方案1.导流通道的选择：根据大坝的具体情况选择合适的导流通道。
一般来说，导流通道可以是地下涌流式或地表开挖式。
地下涌流式通道适用于地质较好、水位较深的情况，可以减少大坝的影响；地表开挖式通道适用于地质较差、水位较浅的情况。
2.导流通道的施工：导流通道的施工应分为导流段和溢流段两个部分进行。
导流段是为了将大坝上游的水导向大坝下游，通常采用混凝土槽、钢管或岩石填充等方式建设。
溢流段是为了防止过高的水位对导流通道的冲击，通常建设形式为溢流堰或溢流沟。
3.导流设备的选择：根据导流通道的具体情况选择合适的导流设备。
常用的导流设备有边墙、导流门、泄流孔等。
边墙主要用于导流通道的侧边边界，可以防止水流侧漏；导流门用于在需要时打开或关闭导流通道，控制水流的导流量；泄流孔用于在需要时释放部分水流，减轻大坝的压力。
4.导流施工的安全措施：在进行大坝导流施工时，应严格遵守相关的安全操作规程，确保施工人员的人身安全。
同时，需要制定详细的施工方案和工艺流程，对施工过程中可能出现的风险进行综合评估，并采取相应的预防措施。
此外，还需要定期组织安全培训，提高施工人员的安全意识和技能水平。
5.导流施工的质量控制：在进行大坝导流施工时，应严格按照设计要求和标准进行施工，确保施工质量。
具体措施包括：严格控制导流通道的尺寸、坡度和弯曲度，保证导流通道的流动特性；严格控制导流设备的材质、安装和调试，确保导流设备的工作正常；严格控制导流通道的检查和验收，确保导流施工的合格。
6.导流施工的环保措施：在进行大坝导流施工时，应注重对环境的保护。
具体措施包括：在施工过程中控制噪音、粉尘和振动的产生，减少对周围环境的影响；合理利用施工废弃物，减少污染的产生；加强施工区域的环境监测，及时发现和解决环境问题；加强与相关部门的协调和沟通，确保环保工作的顺利进行。
总之，大坝导流施工方案应综合考虑大坝的具体情况，选择合适的导流通道和导流设备，并采取安全、质量和环保措施，确保施工工作的顺利进行。
第4章 施工导流和水流控制
第四章施工导流和水流控制4。
1 概述4.1.1 水文、气象及地质条件⑴水文气象油车水库坝址以上流域面积41。
54km2，多年平均年径流量为2210万m3。
本地区是暴雨常发地段，常受山洪袭击。
降雨：多年平均年降水量为1404。
1mm。
湿度：多年平均相对湿度为80.1%.风速风向:多年平均最大风速12。
98m/s。
设计洪峰流量（P＝1％)为594m3/s，校核洪峰流量(P＝0.05 ％）为895m3/s。
24h洪量:设计洪量(P＝1％)为1333m3，校核洪量（P＝0。
05 ％）为2081m3.多年平均气温为15。
7℃,历年最高月平均气温30。
8℃（7月），最低月平均为—0.6℃(1月），极端最高气温为39。
6℃（1959年8月22日），极端最低气温为-13.1℃（1997年1月31日)。
水库水位~面积~库容关系：根据库区1/1000地形图,量算各高程面积、库容值，详见表4。
1—1。
表4.1-1水库水位～面积~库容关系表本工程位于苏南丘陵区，降水充沛、植被良好，水体含沙量很小。
⑵地质勘探资料上游围堰堰址处河道宽约30～40m，河床靠右岸为宽坦的Ⅰ级阶地，阶面高程17~21m，阶面宽300～400m。
右岸为低山丘陵地形，山顶高程58～109m.左岸为宽广的洪积扇斜坡，地形坡度一般约5度，由山前直达岸边。
堰址区地表第四系松散堆积物广为分布，右岸九里山、小黄山等地有基岩断续出露.基岩由老到新分别为二迭系上统龙潭组（P2L）,长兴组（P2C），三迭系下统下青龙组（T1x）和上青龙组(T1S）。
4。
1。
2 施工导流主要工程项目本标施工期导流和水流控制为满足：截流后非汛期内，在施工围堰的保护下修筑河床坝段。
本合同的施工导流和水流控制工程项目包括（但不限于）：⑴坝址区的导流和截流；⑵施工围堰；⑶坝体安全度汛和防护工程;⑷主体工程建筑物的基坑初期排水及经常性排水；⑸施工围堰的维护。
上述工程项目的工作内容包括:导流建筑物的设计（不包括上游施工围堰的设计)和施工;材料、设备的供应和试验检验;设备的安装、运行和维护;临时建筑物及其设施和设备以及本合同规定的质量检查和验收等工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章施工导流和水流控制6.1 概述6.1.1 本合同施工导流与水流控制工程包括以下内容：（1）坝址区的导流和截流；（2）坝址区上、下游围堰填筑；（3）坝址区安全度汛及防护工程；（4）建筑物的基坑排水；（5）上、下游横向围堰拆除。
6.1.2 导流工程的进度控制期限（1）大坝围堰2007年10月末截流，导流洞开始过流。
（2）2007年10月16日至2008年4月30日修建上下游土石围堰。
（3）2007年11月末完成围堰及其防渗设施、基坑闭气和排水，可进行坝基基坑开挖。
（4）2009年8月大坝土石围堰拆除。
6.1.3 导流工程量表根据大坝围堰结构设计结果，大坝围堰施工主要工程量见6-1表。
大坝上、下游施工围堰主要工程量表表6-16.2 导流方式及导流标准6.2.1 导流方式施工导流采用隧洞导流，挡水围堰一次拦断河床，全年施工的导流方式。
截流采用单戗堤两侧同时进占，立堵、平堵截流，顺序为先上游戗堤进占，上游戗堤合龙后，下游戗堤进占合龙。
6.2.2 导流标准龙江水电站枢纽为一等工程，大坝为Ⅰ级建筑物，根据《水利水电工程施工组织设计规范》（SDJ338-89）规定，Ⅰ级永久建筑物相应的施工导流临时建筑物为Ⅳ级。
本工程大坝上、下游土石围堰的设计洪水标准按大汛10年洪水重现期，相应洪峰流量2140m3/s。
截流设计标准按10月下旬5年重现期，本工程重现期5年～10年月或旬平均流量为328m3/s。
6.3 导流工程设计6.3.1 上、下游围堰6.3.1 围堰型式根据枢纽布置及地形、地质条件，大坝上游围堰轴线布置在距坝轴线约160m，堰顶长138m，上游围堰堰顶高程823.40m，最大堰高约35.40m；大坝下游围堰轴线布置在距坝轴线约420m，堰顶长度105m。
下游围堰堰顶高程798.70m，最大堰高约10.7m；上、下游围堰顶宽均为10m，两侧堆石边坡1:1.5；风化料两侧填筑边坡1:0.3，过渡料填筑边坡1:0.5。
具体布置及围堰断面结构形式详见附图《大坝围堰平面布置图》。
6.4 施工程序导流工程施工主要包括：戗堤石方填筑、截流护底抛石、覆盖层开挖、石方开挖、高喷灌浆、围堰填筑加高、围堰拆除等。
围堰土石方戗堤填筑截流，可作为后期围堰填筑的一部分。
大坝截流后对基坑进行覆盖层开挖、石方开挖之后，对坝基进行高喷防渗灌浆施工，之后大坝进行堆石填筑、反滤料及风化料的填筑。
上游围堰填筑到823.40高程，下游围堰填筑到798.7高程。
2007年11月末完成围堰及其防渗设施、基坑闭气和排水，可进行坝基基坑开挖。
6.5 导流工程的主要施工方法导流洞施工时，由导流洞进出口预留岩埂及围堰挡水，原河床过流。
在2007年10月31日截流，导流洞过流，在大坝围堰形成后，主体工程施工。
6.5.1 土石围堰的施工6.5.1.1 施工条件（1）大坝填筑料到指定料场取料，用20T自卸车将开挖料直接运至填筑面，围堰填筑高程823.4m。
（2）根据现场道路，右岸围堰回填道路由导流洞出口下游暂存场至右坝肩临时施工道路，左岸围堰回填道路由下游暂存场经跨江桥至左坝肩道路。
6.5.1.2 围堰料场大坝围堰填筑料取自导流洞出口下游暂存场料和1#弃渣场料，围堰所需的反滤料取自坝址上游约3km的江心砂砾石料场，围堰所需的防渗料取自坝址上游右岸的临时弃渣场，围堰土石方回填储备料满足施工用量要求。
6.5.1.3 围堰填筑（1）戗堤施工①戗堤施工方法戗堤施工用大块石进行填筑施工，采用3m3装载机装车，用20t自卸汽车运到施工现场后以进占法铺料进行施工，卸料后用推土机平料。
水上部分填筑采用测量放线后按设计的坡比人工配合1.6 m3反铲码放，戗堤填筑高程为796.4m。
②施工截流a、截流时段的选择及标准根据招标文件及施工进度计划安排，截流时段选择在汛后期2007年10月31日截流。
根据龙江水电站枢纽工程大坝建筑及安装工程澄清函（二），提供本工程采用截流时段在汛后期（10月下旬）重现期5年旬平均流量，按招标文件提供戗堤进占采用重现期5年旬平均流量为Q=328 m3/s。
b、龙口宽度及位置根据本工程枢纽布置及提供填筑料场位置，上游围堰龙口选择江心位置，填筑顺序为先上游戗堤进占，戗堤合龙后，下游围堰戗堤进占合龙。
按招标文件提供流量数据，经计算比较确定进占戗堤龙口底宽度为60m。
c、龙口流量及截流材料结合给定的条件及现场实际情况，龙口位置选择在上下游围堰上，龙口底宽60m。
根据截流设计，上游龙口合龙初步按30小时合拢，小时抛投强度约560 m3/h。
（备料系数为1.3），经计算护底块石粒径最小为0.25m，实际抛投块石选为0.25~0.5m。
考虑龙口宽度变小时，局部流速逐渐增大，按龙口宽度5~10米进行校核其计算最大流速约为3.5~4.0 m/s，按最大流速计算抛投石料的粒径，截流抛投护底块石计算为0.4-0.7m的块石。
考虑龙口合龙料流失和施工备用，缩短截流时间，可在戗堤左岸施工现场附近规划备料场地备3000m3的截流块石，大块石预先在渣场挑拣，集中堆放。
d、截流施工截流设计采用单戗堤两侧同时进占，立堵、平堵截流方式，为改善截流条件，在龙口形成前，需预先对龙口位置进行抛石护底，采用驳船按预定位置向龙口底部抛土工布护底，压底采用0.4~0.7m块石，块石护底高度为2m。
见《大坝围堰双侧进占施工示意图》。
e、截流抛投设备的配备考虑龙口水流冲刷及预先平抛护底因素，截流小时抛投强度约560 m3/h。
（备料系数为1.3），上游龙口合龙初步按30小时合龙，则需配备的设备为3m3装载机3台，推土机2台，20t自卸汽车12台（备用2台）。
f、下游围堰施工截流上游围堰龙口合拢后，再进行下游围堰的合拢。
下游围堰也采用两侧进占的方法，施工机械与上游围堰相同。
上游围堰的龙口合拢后，下游围堰的龙口主要受下游回水的影响，其流速很小，很容易截流。
g、截流施工保证措施首先做好抛投备料工作，按设计计算的工程量再加上安全储备好截流块石等材料，合理地进行组织。
保证截流运输线路畅通无阻，做好水文、气象预报，保证截流不受洪水的影响。
保证设备配备充足，并考虑一定的备用，同时设备状况要求良好，满足截流施工。
（2）围堰土方石填筑施工①填筑前的准备工作测量放线：工作内容包括围堰所在位置的地形、地质复测、复勘及表层开挖清理等。
在接到监理单位提供的测量基本数据后，校测基本控制点和基线的测量精度，并复核其资料和数据的准确性。
围堰填筑前，首先由测量人员对水下原始地形进行测量，并按图纸及工程测量精度要求进行测量放线，在围堰上设置明显的标志，标明上、下游围堰的中心线的位置及堰顶宽度。
水上部分围堰填筑，由测量人员沿堰轴线方向每隔一定距离施设样架。
②覆盖层开挖清理：围堰覆盖层及河床冲积层清理采用1.6m3反铲挖装，20t 自卸汽车运往弃渣场堆存。
③碾压施工：在堰面上布置水管进行洒水作业，先洒水后碾压。
振动碾的行驶方向平行于堰轴线，碾压方法为进退错距法，相邻作业面的搭接接缝处设定标记，以防漏压、欠压和过压。
相邻作业面进行骑缝碾压，碾压宽度平行于堰轴线方向不小于50cm，垂直堰轴线方向不小于1.5m，碾压边搭接宽度大于40cm。
每段碾压结束后，进行碾压取样检测，达到合格后方可进行上一层的填筑施工。
详见《大坝围堰填筑施工方法示意图》。
④雨天填筑在雨天填筑时，根据施工条件采取适当措施，防止施工过程中含水量增加，填筑面稍向上、下游倾斜，中央凸起，以利排泄雨水，倾斜度一般取2～4%。
雨后填筑面晾晒或处理，经检查合格后，方可施工。
6.5.2 高压喷射灌浆防渗对围堰基础进行。
按招标文件要求，大坝围堰基础采取高压喷射灌浆防渗处理，施工不分序，采用单排孔对接方式成墙。
高压喷射灌浆施工前先进行水泥浆液配合比试验和现场高压喷射注浆试验，施工过程中严格按照试验取得的参数控制施工生产。
①施工准备a、高压喷射注浆的施工场地应平整、稳固，凡遇有低洼、表土松散、紧邻边坡的区域，采用回填、夯实、加固和边坡坡角保护措施。
风、水、电设置专用管路。
b、施工现场布置进行全面规划，开挖排浆沟和集浆池，作好冒浆排放措施和环境保护措施。
c、在喷射注浆施工前，进行施工机械设备试运行。
d、高喷板墙轴线、孔位的放样和孔口高程的测量依据设计文件和测量基准点进行。
e、在开工前作好对操作人员进行技术交底和培训工作。
②高喷施工的工艺与流程，高喷灌浆工艺流程见图6-1高喷灌浆工艺流程图（框图6-1）a、施工工艺由测量技术人员根据施工图进行孔位放样，作好标记及编号。
施工中操作人员准确定位，定位误差不超过5cm。
当班质检员检查每个孔的定位准确性，确认满足要求后，方可施工。
调整喷管的垂直度：高喷机定位后由操作班长调整高喷机的水平度和高喷管的垂直度，质检员检查确认在控制指针内，即可进行振孔操作，并作好记录。
地面试喷：振孔之前先在地面试喷，当水、气、浆达到要求后，即可振孔。
振孔深度控制：防渗墙孔深控制在12～15m，施工中量测好孔深，做好记录。
b、制浆：按设计要求拌制浆液，随时抽查浆液比重，喷射过程中发生故障立即通知井口人员停喷，高喷结束后核实材料用量。
在制浆过程中应注意以下几点：制浆材料采用质量计量法用磅秤称量，其误差不大于5%；拌制水泥浆液按设计配比进行，顺序为先加水，后加水泥，浆液搅拌均匀。
始终处于悬浮状态，定时检测其密度并作好记录，其误差不大于5%。
水泥浆的搅拌时间，使用高速搅拌机不少于30s；自制备至用完的时间不大于4h。
水泥浆液进行严格的过滤，防止喷嘴在喷射作业时堵塞。
c、灌浆：振孔插管至预定深度后，将水、气调到设计值，在孔底喷射灌浆，待孔口返浆正常后，按设计参数提升灌浆至终喷高度。
d、回灌：作业完成后，将冒浆回灌至孔内，或在喷射下孔时用孔口冒浆回灌上个孔，直到浆液面不下降为止。
③特殊情况处理a、因故停喷后重新恢复施工前，将喷头下放30cm，采取重迭搭接喷射处理后，继续向上提升及喷射注浆，并记录喷射深度和时间。
停机超过3h时，对泵体输浆管进行清洗后方可继续施工。
b、施工过程中，当冒浆量超过注浆量的20%或完全不冒浆时，按有关规定及时进行处理。
c、经常检查泥浆（水）泵的压力、浆液流量、空压机的风量、摆动角度、提升速度及耗浆量。
d、高喷灌浆过程中，孔内严重漏浆，采取以下措施处理：孔口不返浆时，立即停止提升；孔口少量返浆时，降低提升速度、降低喷水压力、流量，进行原位注浆。
6.6 基坑排水基坑排水由初期一次性基坑排水和施工期经常性基坑排水两部分组成。
6.6.1 初期排水本工程初期排水主要指：围堰截流闭气后基坑内水的排除。
根据招标文件提供的水文气象资料，大坝围堰进占流量为328m3/s，进占水位为791.48m，合龙闭气时最大水深3.48m，初期基坑排水量为15.59×104m3，按每天水位下降0.5m以下控制排水，则平均排水强度为930m3/h。
