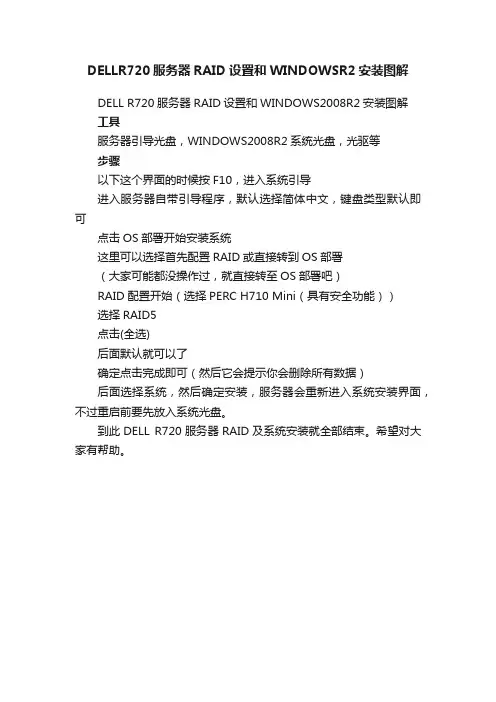

DELLR720服务器RAID设置和WINDOWSR2安装图解
DELLR720服务器RAID设置和WINDOWSR2安装图解
DELL R720服务器RAID设置和WINDOWS2008R2安装图解
工具
服务器引导光盘，WINDOWS2008R2系统光盘，光驱等
步骤
以下这个界面的时候按F10，进入系统引导
进入服务器自带引导程序，默认选择简体中文，键盘类型默认即可
点击OS部署开始安装系统
这里可以选择首先配置RAID或直接转到OS部署
（大家可能都没操作过，就直接转至OS部署吧）
RAID配置开始（选择PERC H710 Mini（具有安全功能））
选择RAID5
点击(全选)
后面默认就可以了
确定点击完成即可（然后它会提示你会删除所有数据）
后面选择系统，然后确定安装，服务器会重新进入系统安装界面，不过重启前要先放入系统光盘。
到此DELL R720服务器RAID及系统安装就全部结束。
希望对大家有帮助。
戴尔服务器重装系统的方法
戴尔服务器重装系统的方法戴尔服务器重装系统的方法戴尔电脑在我们日常生中的使用的人非常多，特别是很多大学生，其价格适中，质量也比较可靠，得到了很多的人的信赖。
可是有时候系统使用过程中系统会奔溃，这时候会需要重装系统，可是目前装系统的步骤并不算太复杂，如何在家自己装系统呢?现在店铺为大家讲解有关戴尔的系统安装步骤。
戴尔服务器重装系统的方法第一步请将时区设置为北京，香港，重庆，乌鲁木齐等属于你自己城市的时区。
第二步选择您要安装的`操作系统。
第三步确认出厂有做好raid，选择跳过raid配置。
第四步引导分区大小为C盘大小，请根据自己的要求设置足够。
第五步可以跳过此设置，网络配置可以等系统安装完成后再进行配置(DELL提醒您安装操作系统时请拔除网线，待打好系统补丁后再插上网线，以防止病毒入侵)第六步本页可以默认不更改继续下一步。
ProductID为您所购买的操作系统的安装系列号请勿选择加入域，除非您请出您的网络环境为域环境，并且您知道您的域环境设置，否则请安装完系统后请你公司的IT部门设置。
第七步确认安装摘要后，弹出CD已选中，然后选择继续。
第八步请将系统光盘插入，放入您的操作系统光盘，文件复制将开始，如果提示复制错误或者光盘错误，请更换你的系统光盘。
第八步以后执行以下操作1、在开机自检时按F10 进入dosa 安装界面2、进入F10界面，这里需要耐心等待5分钟左右3、进入安装界面选择os deployment4、配置raid (在raid卡bios 中也可进行配置，这里就可以选择跳过raid 配置):注重新配置raid 会格式化硬盘如果确定要配置一定要备份好数据。
Raid配置界面(1):现有的raid配置，如果需要重新设置可选下一步(2)确认raid卡型号，点击下一步(3)可以选择高级或快速配置(本文选择快速向导)(4)选择要配置的raid 级别(5):raid 配置完成。
5确认要安装的系统，选择下一步读取文件需要一些时间:6:确认放入系统盘注意会有以下界面提示(截图是中文的)，意思是USC安装会创建临时的闪存分区，占用盘符C，请确认将系统安装在正确的盘符C上，关于分区盘符的问题，请参考微软KB。
戴尔DELLR720配置RAID阵列、热备、阵列修复及安装Win2008
戴尔DELLR720配置RAID阵列、热备、阵列修复及安装Win2008DELL R720服务器配置RAID阵列、热备、阵列修复及安装Windows Server 2008 R2 操作系统图文详解一、安装前准备物品DELL R720服务器DELL Systems Management Tools and Documentation 光盘Windows Server 2008 R2安装盘二、配置服务器RAID开机自检界面按照屏幕提示，按Ctrl+R进入RAID配置界面，如图2-1所示：（PS：刚出厂的服务器一般磁盘阵列已经配置好了，当然也可以按自己喜欢配置）图2-1 开机自检界面2.等待一小会儿，系统自动进入虚拟磁盘管理器(Virtual Disk Management)，准备开始配置RAID，如图2-2所示：注：此界面中按Ctrl+N和Ctrl+P可进行界面切换。
图2-2 虚拟磁盘管理器界面3.此时虚拟磁盘为空，按上下键使光标停留在阵列卡型号所在行(图中的PERC H310 Mini)，按F2弹出菜单，选择Create New VD创建新的虚拟磁盘，如图2-3所示：图2-3 创建虚拟磁盘菜单项4.在RAID Level选项按回车会出现支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据硬盘数量不同，此处出现的选项可能也会有所区别。
选择不同的级别，选项会有所差别。
此处我们选择RAID1，按回车确认。
如图2-4所示：图2-4 RAID Level菜单5.确认RAID级别后，按向下方向键，将光标移至Physical Disks 列表中，上下移动至需要选择的硬盘位置，按空格键来选择列表中的硬盘，当选择的硬盘数量达到上一步设置的RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。
有X标志为选中的硬盘。
选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不将所有的容量配置在一个虚拟磁盘中。
Dell服务器操作系统安装教程
Dell服务器操作系统安装教程Dell服务器操作系统安装教程1、准备工作1.1 确认服务器型号和操作系统要求1.2 操作系统安装镜像文件1.3 准备安装媒介（如USB驱动器或DVD光盘）1.4 确保服务器连接到稳定的电源和网络2、安装前的操作系统设置2.1 进入服务器的BIOS设置界面2.2 确保服务器的启动顺序设置为从准备的安装媒介启动2.3 确定是否需要其他特殊的BIOS设置，如RD配置3、操作系统安装过程3.1 启动服务器并让其从安装媒介引导3.2 根据操作系统的安装向导，选择合适的语言和地区设置 3.3 确认许可协议并接受3.4 选择安装类型（如全新安装、升级或自定义）3.5 根据需要，进行磁盘分区和格式化3.6 选择要安装的目标位置3.7 安装操作系统并等待安装过程完成4、安装后的操作系统设置4.1 完成操作系统安装后重新启动服务器4.2 根据操作系统的向导，进行一些基本配置，如设置计算机名称、网络连接等4.3 安装和更新设备驱动程序4.4 安装所需的更新补丁和安全补丁4.5 安装所需的应用程序和工具4.6 配置服务器的安全设置和网络设置4.7 进行必要的系统优化和性能调整4.8配置备份和恢复策略附件：1、操作系统安装镜像文件2、Dell服务器型号和操作系统要求列表3、操作系统安装和配置常见问题及解决方法法律名词及注释：1、许可协议 - 操作系统的使用许可协议，规定了使用操作系统的条件和限制。
2、更新补丁 - 操作系统或软件发布的修复程序，用于解决已知的安全漏洞或其他问题。
3、安全补丁 - 专门用于修复和加强操作系统安全性的更新。
4、设备驱动程序 - 用于操作系统与硬件设备之间通信的软件。
5、应用程序 - 在操作系统上运行的软件程序，用于完成特定的任务或提供特定的功能。
6、工具 - 用于辅助操作系统管理和维护的实用程序。
DellR720服务器安装操作系统
Dell R720服务器安装操作系统安装操作系统的方式多种多样，此文适用于第一次或今后重装操作系统。
接下来是小编为大家收集的Dell R720服务器安装操作系统方法，希望能帮到大家。
Dell R720服务器安装操作系统：dell R720服务器一、选择服务器的启动方式1.开机之后按F2进入“system setup”，选择第一项的“system BIOS”。
2.选择“Boot Setting”进入界面下面选择启动模式，其分为两类：BIOS和UEFI。
当磁盘空间大于2T的时候选择UEFI模式，当磁盘空间小于2T的时候选择BIOS模式，这个对后面的安装设置很重要。
两者区别可自行百度。
配置完成后退出保存，重启服务器。
二、进入LC配置1.在开机自检时按F10 进入LC安装界面。
如界面为英文，可选择“LC Settings”修改为中文，并选择键盘输入方式退出即可。
2.选择LC安装界面的“OS部署”，可以看到“配置raid”或者“直接os部署”。
二、配置服务器RAID(适用于新机第一次安装或重新布置raid，否则跳过)对于raid的部署有两种方式，一种是用开机自检按Ctrl+R进入虚拟磁盘管理器(Virtual Disk Management)配置，这种方法比较麻烦，但功能全面。
另一种是用LifeCycle(以下简称LC)配置，对于用户来说这种更方便高效，以下介绍第二种方法配置，即上一步的第一个选项。
当然，一般来说出厂已经配置过raid，可跳过此步骤。
如果配置raid，磁盘数据将被清空，请谨慎使用。
如果硬盘只有一块，不做raid会在重启系统时报错，需要手动干预才能正常进入系统。
1.选择LC安装界面“OS部署”中的第一项“首先配置raid”，如上图。
2.选择raid控制器界面中，选择“PERC H710 Mini(具有安全功能)”，下面可看到已经部署好的raid配置，当然，此处无视他进行自己的配置。
3.选择raid级别，通常所用的为raid0，raid1，raid5，如果硬盘只有一块的话，选择raid0。
戴尔R720服务器安装步骤.
戴尔R720服务器安装部署文档准备工作安装部署2.1步骤说明开始部署3.1 RAID 配置3.2 OS部署3.3安装系统准备工作准备一张光盘：Microsoft Windows Server 2008 32位 SP2 系统光盘安装部署1）对RAID 进行配置 2）对OS 进行引导部署 3）对系统进行安装开始部署1）开机后，当屏幕出现Press Ctrl R 的提示，立即点击按键ctrl+R 进入RAID 配置界面。
如下图所示。
niiil CBtts 0x03« PeMAdMiMn.v ； Of BAI Bl OBishs3-1 RAID 配置界面2.1步骤说明3.1RAID 配置■ pf HC H J IG ttini BP OS Conf i giirii t i u» Util2) 通过上下键进行光标移动，在虚拟硬盘( Virtual Disks )下方硬盘上 点击“F2”，对虚拟硬盘进行删除操作，选择“ Delete VD ”，点击enter 键确认 删除原有虚拟硬盘。
3) 原有虚拟硬盘删除后，界面自动返回到初始未设置硬盘情况下,添加虚拟硬盘，将光标移动到顶部“ PERC H310 Mini ( Bus 0x03, Dev 0x00)” 上点击“F2”，创建新的虚拟硬盘，选择“Create New VD ”，点击enter 键确认。
4) 通过Tab 键或上下键切换光标到 RAID Level 后，点击enter 键，通过 上下键选择RAID 5，点击enter 键确认；然后继续切换光标到(Physical Disks )， 下属物理硬盘，如图所示，依次勾选 3个同样大小的硬盘，点击enter 键进行 勾选；最后将光标切换到 OK ，点击enter 键完成。
5) 再次通过顶部“ PERC H310 Mini ( Bus 0x03, Dev 0x00)” 点击 F2 进 入硬盘配置界面，为单独硬盘配置RAID 0，勾选单独的硬盘，点击enter 键进行勾选；最后将光标切换到 OK ，点击enter 键完成。
PowerEdge R720服务器 Windows Server 2008 R2 SP1 U盘安装说明
PowerEdge R720服务器Windows Server 2008R2SP1U盘安装说明修订记录目录1目的 (4)2概述 (4)3U盘安装盘的制作 (4)4系统安装 (6)1目的此说明文档的编写，主要为了介绍PowerEdge R720服务器U盘启动安装方法。
2概述在服务器上进行U盘启动安装跟在一般的家用笔记本电脑上的安装有着明显的区别，其中最明显的就是在服务器上不能直接搜索到硬盘设备，也就是无法找到安装系统的介质，需要注意一个关键点就是设备驱动的安装。
3U盘安装盘的制作这里采用UltraISO软件来制作U盘安装盘。
首先打开软件，点击“文件”-“打开”，浏览到存放镜像文件的目录，选中需要安装的镜像文件（*.iso格式），如下图1所示；图1再次回到UltraISO窗口，点击菜单栏中的“启动”选“写入硬盘镜像”，如下图2所示；图2最后在如图3弹出的界面中的“硬盘驱动盘”中选择所要用于制作U盘安装盘的U盘，勾选“刻录校验”选项，点击“写入”，直到完成制作。
图3特别提醒，没有其他把握的方法制作U盘安装盘，建议选用上述方法，如果会出现不能引导的情况，另外，这里制作的U盘安装盘跟平时用的U盘安装盘没有太大差别，唯一不一样的地方就是需要在U盘安装盘中添加服务器阵列卡（通过该设备来进行硬盘设备读写）驱动（将下面压缩包文件解压到U盘任意目录中，并记住路径）。
M20VR.zip上述压缩失效，可以自行访问链接：/support_forums/poweredge/f/279/t/9559选择DRVR_WIN_M20VR_5.2.220.64_A02_ZPE.exe进行下载。
4系统安装首先需要进行raid设置，如果不的话，开机时会出现如下图4所示的界面，不操作的话进不了系统；图4配置好后重启进入按F11，进行BIOS界面，如图5所示；图5出下如下图6界面，选择“BIOS Boot Menu”；图6选择U盘启动。
选择“Hard drive C----Fromt U盘（U盘的磁盘名）”，如下图7所示；图7按照系统步骤直到如下图8所示的步骤，一般情况下这里会将电脑的硬盘项列出，但在服务器上安装时却有时不会出现，这是缺少驱动的缘故，需要加载驱动程序，安装阵列卡的驱动（这里的驱动是上述制作U盘安装盘时放到U盘里的）。
2019-戴尔使用u盘重装系统-优秀word范文 (3页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==戴尔使用u盘重装系统篇一：DELL-R730服务器U盘安装操作系统指南DELL R730服务器U盘安装操作系统指南一．系统安装注意事项：1、DELL服务器安装系统，根据实际情况先做raid5，因为我们有3块硬盘；2、安装系统前先把U盘做成启动盘，然后下载相应的阵列卡驱动，阵列卡驱动要先解压，一同拷到启动U盘里；3、划分系统磁盘时要把100MB的系统保留空间删掉。
二、先做U盘启动盘1、从网上下载Windows server 201X R2标准版或者企业版；2、下载安装做U盘启动盘的工具UltraISO软件，并做好U盘启动盘；3、下载raid5阵列驱动程序，解压后，拷进我们刚做好的U盘启动盘里。
二．做raid5以上准备工作做好，就可以对DELLR730做系统，首先要对磁盘做raid，这里只有3块磁盘，所以做raid5.不做raid的话开机的时候会出现如下界面，不操作的话进不了系统。
步骤：1.开机启动时按Ctrl+R2、选择PERC H330 Mini，按F2键，Create New VDRAID Level选择RAID-5，Physical Disks三个磁盘全部选中，则Basic settings会出现信息，VD Size和VD Name，Tab键选择OK保存设置；篇二：Dell U盘安装win7的问题Dell U盘安装win7的问题部分用户安装win7时提示如下：解决方法：在进入Windows7系统安装的首画面，按下键盘上“Shift”键+“F10”键启动CMD命令行模式窗口：在CMD命令行窗口中直接输入“diskpart”命令，之后按下“回车”键，就会自动进入Diskpart模式：进入Diskpart模式后，再输入“list disk”命令并按下“回车”键来确认您笔记本中硬盘的数量及位置，如下图中的笔记本只有一块硬盘，位置在：输入“select disk 0”命令并按下“回车”键来选择您笔记本中的硬盘：输入“clean”命令并按下“回车”键来请除您笔记本的硬盘中的所有分区及数据：输入“convert mbr”命令并按下“回车”键来将您笔记本的硬盘的分模式转换为MBR模式：输入“exit”命令并按下“回车”键退出Diskpart模式，之后，再次“exit”命令并按下“回车”键退出CMD命令行模式：然后再点击下一步（整个磁盘都是C盘）或者新建（自己调整C盘大小 1 GB=1024 MB）如果点击下一步时出现“windows无法创建系统分区，也无法定位系统分区”，重新进入CMD命令行窗口，选择好硬盘，将目标分区转换或直接格式化为NTFS格式，用：CONVERTC:/FS:NTFS 命令就可以将C 盘无损转换为NTFS 格式。
戴尔R720服务器如何安装WINDOWS 2003 SERVER SP2 32BIT
戴尔R720服务器如何安装WINDOWS 2003 SERVER SP2 32BIT
1.用U盘制作引导盘。
2.准备安装盘WINDOWS 2003 SERVER 32 BIT.
3.启动服务器，按下F2，进入SYSTEM SETUP-----SYSTEM
BIOS---SATA SETTING----选择ATA MODE，选择FINISH。
4.插入U盘启动盘（老毛桃），重新启动电脑，选择U盘启动（启
动时，按下F11,进入BIOS BOOT MENU----HARD DRIVE C----FRONT USB……）.
5.进入PE后，打开“分区工具DISKGENIUS”设定3个分区后，
然后关机。
6.插入U盘引导盘和安装光盘，启动服务器，接着按下F11，进
入BIOS BOOT MENU-----SATA OPTICAL DRIVE –按下任意键----从光盘启动安装-----当画面上出现F6的时候，迅速的按下F6键，接着会加载安装光盘，在出现“S”的时候，按下S键，这样就可以按照正常的顺序安装操作系统WINDOWS 2003 SERVER SP1 32BIT了，安装结束后添加补丁SP2.
7.操作系统安装结束后，利用“U盘制作引导盘”里的网卡驱动
程序，安装以太网驱动，总共6块网卡，每个都需要安装。
8.以太网卡程序安装完毕后，将该电脑联网，运行驱动精灵，
将剩余的驱动安装完毕，此时服务器安装完毕。
漂泊的包子
2015年9月2日淮安。
DELLR720服务器安装WindowsServer2008R2系统的图文详解
DELLR720服务器安装WindowsServer2008R2系统的图⽂详解说明：此⽂章中所有图⽚均为⽹络搜集，所以不⼀定为DELL R720服务器安装界⾯，但可保证界⾯内容接近DELL R720安装界⾯⼀、安装前准备物品DELL R720服务器及其相关硬件DELL Systems Management Tools and Documentation 光盘Windows Server 2008 R2正版安装盘⼆、配置服务器RAID1. 开机⾃检界⾯按照屏幕提⽰，按Ctrl+R进⼊RAID配置界⾯，如图2-1所⽰：图2-1 开机⾃检界⾯2. 等待⼀⼩会⼉，系统⾃动进⼊虚拟磁盘管理器(Virtual Disk Management)，准备开始配置RAID，如图2-2所⽰：注：此界⾯中按Ctrl+N和Ctrl+P可进⾏界⾯切换。
图2-2 虚拟磁盘管理器界⾯3. 此时虚拟磁盘为空，按上下键使光标停留在阵列卡型号所在⾏(图中的PERC H310 Mini)，按F2弹出菜单，选择Create New VD创建新的虚拟磁盘，如图2-3所⽰：图2-3 创建虚拟磁盘菜单项4. 在RAID Level选项按回车会出现⽀持的RAID级别，RAID卡能够⽀持的级别有RAID0/1/5/10/50，根据硬盘数量不同，此处出现的选项可能也会有所区别。
选择不同的级别，选项会有所差别。
此处我们选择RAID1，按回车确认。
如图2-4所⽰：图2-4 RAID Level菜单5. 确认RAID级别后，按向下⽅向键，将光标移⾄Physical Disks列表中，上下移动⾄需要选择的硬盘位置，按空格键来选择列表中的硬盘，当选择的硬盘数量达到上⼀步设置的RAID级别所需的要求时，Basic Settings的VD Size中可以显⽰这个RAID 的默认容量信息。
有X标志为选中的硬盘。
选择完硬盘后按Tab键，可以将光标移⾄VD Size栏，VD Size可以⼿动设定⼤⼩，也就是说可以不将所有的容量配置在⼀个虚拟磁盘中。
（完整版）DELLR720服务器U盘安装操作系统指南
（完整版）DELLR720服务器U盘安装操作系统指南DELL R720服务器U盘安装操作系统指南一．系统安装注意事项：1、DELL服务器安装系统，根据实际情况先做raid，如果只有一块硬盘要做raid0。
2、安装系统前先把U盘做成启动盘，然后下载相应的阵列卡驱动，一同拷到U盘里。
3、划分系统磁盘时要把100MB的系统保留空间删掉。
4、系统安装完成后要将分页文件放到别的磁盘里（原因是DELL 服务器是32G内存的，系统安装完后会在C盘生成32G的虚拟内存，导致C盘空间减小）。
二．做raidDELLR720做系统，首先要对磁盘做raid，这里只有一块磁盘，所以做raid0.不做raid的话开机的时候会出现如下界面，不操作的话进不了系统。
步骤：1.开机启动时按F10进入如下界面：2．在LC设置---语言和键盘设置选项里可以选择界面显示的语言3.配置raid。
在界面主页选项里选择“配置RAID”选项或者在“硬件配置—配置向导---RAID配置”选项5、进入raid配置界面第一步：查看当前RAID配置并选择控制器第二步：选择RAID级别第三步：选择物理磁盘第四步：虚拟磁盘属性第五步：摘要点击完成，确认raid配置，重启主机。
三．DELLR720做系统（以win7旗舰版64位系统为例，用U盘做系统）1.将U盘做成启动盘。
2.开机时按F11，进入BIOS界面选择“BIOS Boot Menu”3．选择U盘启动。
选择“Hard drive C----Fromt USB”正在载入系统4.Win7旗舰版64位操作系统安装选择自定义（高级）加载驱动程序，选择阵列卡的驱动程序（这台服务器的阵列卡是LSI 的，驱动在附件里）选择U盘，即阵列卡驱动所在的位置选择阵列卡驱动分配磁盘空间，点击“驱动器选项（高级）（A）”按照实际需求新建磁盘大小如图，分配好磁盘空间大小后，会有100MB的系统保留空间，想要删除系统保留空间，先将所要分配的磁盘分配好，然后删除第一个分配的磁盘（即第二个磁盘，图中49.9GB的磁盘），然后在100MB 的系统保留磁盘上扩展磁盘删除保留空间后的效果系统安装当复制windows文件结束后，在安装更新时主机会重启，这个时候拔掉U盘，期间主机会多次重启，最后完成系统安装。
Dell PowerEdge R720 安装WindowsServer2003x64系统
Dell PowerEdge R720 安装WindowsServer2003x64系统（非官方）好消息！Dell R720可以安装windows Server 2003啦，目前测试成功的系统仅限于Windows Server 2003 x64位企业版操作系统。
准备工作较多，但安装起来较简单。
测试环境：机型：Dell R720 3.5寸8背板网卡：Broadcom博通5720阵列卡：H310、H710（3块300GSAS做RAID5）（H310、H710驱动为同一个）不需要Dell引导盘，直接安装。
R620和T620没有测试，按此方法，理论上都可以安装成功。
一、首先开机按F2进入System Setup，更改模式为ATA Mode注意：当用户更改完成ATA Mode ，保存后重启。
服务器会有提示变更了模式，是否保存。
这时需要用户按2次Y键确认更改。
如果用户没有确认，则ATA Mode会自动还原成AHCI Mode，所以请及时按Y键确认更改。
二、加载阵列卡H310、H710驱动。
（2种方法二选一）1、把阵列卡H310、H710驱动通过nLite工具整合到windows 2003系统里。
参考文档：“使用nlite工具整合RAID驱动文档”2、或使用USBKeyPrepF6制作U盘工具，将“H310、H710阵列卡驱动”里面的文件制作到U盘里。
制作完成将U盘插入Dell R720后置USB接口.重启服务器（或开机）参考文档：“使用U盘按F6加载驱动安装Win2003”三、当完成2003 x64位系统的安装后，然后安装“芯片组驱动”、“Broadcom博通5720网卡驱动”。
关于网卡驱动：本次测试的Dell R720是四口的Broadcom 5720的网卡，Dell 官方的网卡驱动无效，Broadcom的官方也不提供2003驱动。
经多方尝试终于找到可以使用的驱动。
请使用提供的附件驱动（Broadcom博通5720网卡驱动）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DELL R720服务器U盘安装操作系统指南一．系统安装注意事项：
1、DELL服务器安装系统，根据实际情况先做raid，如果只有一块硬盘要做raid0。
2、安装系统前先把U盘做成启动盘，然后下载相应的阵列卡驱动，一同拷到U
盘里。
3、划分系统磁盘时要把100MB的系统保留空间删掉。
4、系统安装完成后要将分页文件放到别的磁盘里（原因是DELL服务器是32G
内存的，系统安装完后会在C盘生成32G的虚拟内存，导致C盘空间减小）。
二．做raid
DELLR720做系统，首先要对磁盘做raid，这里只有一块磁盘，所以做raid0.
不做raid的话开机的时候会出现如下界面，不操作的话进不了系统。
步骤：
1.开机启动时按F10
进入如下界面：
2．在LC设置---语言和键盘设置选项里可以选择界面显示的语言
3.配置raid。
在界面主页选项里选择“配置RAID”选项
或者在“硬件配置—配置向导---RAID配置”选项
5、进入raid配置界面
第一步：查看当前RAID配置并选择控制器
第二步：选择RAID级别第三步：选择物理磁盘
第四步：虚拟磁盘属性
第五步：摘要
点击完成，确认raid配置，重启主机。
三．DELLR720做系统（以win7旗舰版64位系统为例，用U盘做系统）
1.将U盘做成启动盘。
2.开机时按F11，进入BIOS界面
选择“BIOS Boot Menu”
3．选择U盘启动。
选择“Hard drive C----Fromt USB”正在载入系统
4.Win7旗舰版64位操作系统安装
选择自定义（高级）
加载驱动程序，选择阵列卡的驱动程序（这台服务器的阵列卡是LSI 的，驱动在附件里）
选择U盘，即阵列卡驱动所在的位置选择阵列卡驱动
分配磁盘空间，点击“驱动器选项（高级）（A）”
按照实际需求新建磁盘大小
如图，分配好磁盘空间大小后，会有100MB的系统保留空间，想要删除系统保留空间，先将所要分配的磁盘分配好，然后删除第一个分配的磁盘（即第二个磁盘，图中49.9GB的磁盘），然后在100MB的系统保留磁盘上扩展磁盘
删除保留空间后的效果
系统安装
当复制windows文件结束后，在安装更新时主机会重启，这个时候拔掉U盘，期间主机会多次重启，最后完成系统安装。
系统安装完成后C盘空间占用很大，这是驱动器分页文件大小导致的，在“我的电脑—属性—高级系统设置---性能设置---更改----将托管的系统设在别的盘里。
”
如图，更改前C盘仅剩7.5GB可用，更改分页纹面存储目录后C盘可用空间为40.2GB可用，这台服务器是32GB的物理内存，会相应生成32GB的虚拟内存，导致C盘空间减少。
