第3章 发射机与接收机结构.
合集下载
雷达原理3-雷达接收机新ppt课件.ppt
S i
m in
k T0 Bn F0
So No
m in
(3.2.36)
通常,我们把(So/No)min称为“识别系数”, 并用M表示, 所以灵敏 度又可以写成
S i
m in
kT0Bn F0M
(3.2.37)
第3章雷达接收机
为了提高接收机的灵敏度, 即减少最小可检测信号功率Si min, 应做到:
F 1 N
k T0 BnGa
ΔN2=(F2-1)kT0BnG2
于是式(3.2.24)可进一步写成
(3.2.25)
No=kT0BnG1G2F0=kT0BnG1G2F1+(F2-1)kT0BnG2
化简后可得两级级联电路的总噪声系数
F0
F1
F2 1 G1
(3.2.26)
第3章雷达接收机 三级级联推导
之比, 叫做动态范围。
第3章雷达接收机 4. 中频的选择和滤波特性
接收机中频的选择和滤波特性是接收机的重要质量指标之 一。
在中频的选择可以从30 MHz到4GHz之间。 如何选择接收机的中频？ 短波接收机为什么选在465KHz？
在白噪声(即接收机热噪声)背景下应该选择何种滤波方式？
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
第3章雷达接收机
雷达接收机的任务是通过适当的滤波将天线上收到的微弱高频信号从伴随的 噪声和干扰中选择出来，同时处理后送到终端设备。 主要组成部分是:
第3章-广播电视系统
基色混色曲线一致。
7.γ校正 减小显像管和摄像管光电转换特性的非线形。
3.3.2 切换及特技处理 1. 电子编辑 电子编辑的方式通常有两种,即插入和组合。 2. 特技处理 特技发生器的功能有: ·切换 ·混合 ·划变 ·软 键 , 主 要 是 把 黑 白 摄 像 机 拍 摄 的 图 案 插 入
到节目图像中去 ·键控,分为内键和外键两种
残留边带调幅就是发送一个完整的上边带和一小部 分下边带，抑制大部分下边带。图像信号采用残留边带调 幅可使已调图像信号的频带较窄，滤波器易实现；
图3―16 残留边带调幅的幅频特性
图3―17 接收机中放幅频特性
视频信号为一单极性信号，经调制后可以是正极性射频信 号，也可以是负极性射频信号。我国采用的是负极性调制的方 法。
3. 电视发射机的主要指标 根据我国的电视标准,电视发射机有以下主要指 标: ·标 称 射 频 频 道 宽 度 : 8 M H z ·伴 音 载 频 与 图 像 载 频 的 频 距 : ± 6 . 5 M H z ·频 道 下 限 与 图 像 载 频 的 频 距 : - 1 . 2 5 M H z ·图 像 信 号 主 边 带 标 称 带 宽 : 6 M H z ·图像信号VSB标称带宽:0.75MHz。
1.彩色电视摄像机的基本组成 目前,实用化的彩色摄像机主要是三管彩色摄像 机和单管彩色摄像机两种。各种摄像机的构造类似, 一般由以下几部分组成: (1)摄像机头。包括镜头、分光系统、摄像管、 预放器、扫描电路、寻像器、摄像管电源及附属设 备等。
(2)视频信号处理部分。主要包括视频放大、增 益调整、白电平调整、黑电平调整、电缆校正、黑 斑校正、轮廓校正、彩色校正、γ校正、杂散光补偿、 矩阵电路及消隐电路等。
B=2(Δfm+Fmax)=2(50+15)=130kHz
7.γ校正 减小显像管和摄像管光电转换特性的非线形。
3.3.2 切换及特技处理 1. 电子编辑 电子编辑的方式通常有两种,即插入和组合。 2. 特技处理 特技发生器的功能有: ·切换 ·混合 ·划变 ·软 键 , 主 要 是 把 黑 白 摄 像 机 拍 摄 的 图 案 插 入
到节目图像中去 ·键控,分为内键和外键两种
残留边带调幅就是发送一个完整的上边带和一小部 分下边带，抑制大部分下边带。图像信号采用残留边带调 幅可使已调图像信号的频带较窄，滤波器易实现；
图3―16 残留边带调幅的幅频特性
图3―17 接收机中放幅频特性
视频信号为一单极性信号，经调制后可以是正极性射频信 号，也可以是负极性射频信号。我国采用的是负极性调制的方 法。
3. 电视发射机的主要指标 根据我国的电视标准,电视发射机有以下主要指 标: ·标 称 射 频 频 道 宽 度 : 8 M H z ·伴 音 载 频 与 图 像 载 频 的 频 距 : ± 6 . 5 M H z ·频 道 下 限 与 图 像 载 频 的 频 距 : - 1 . 2 5 M H z ·图 像 信 号 主 边 带 标 称 带 宽 : 6 M H z ·图像信号VSB标称带宽:0.75MHz。
1.彩色电视摄像机的基本组成 目前,实用化的彩色摄像机主要是三管彩色摄像 机和单管彩色摄像机两种。各种摄像机的构造类似, 一般由以下几部分组成: (1)摄像机头。包括镜头、分光系统、摄像管、 预放器、扫描电路、寻像器、摄像管电源及附属设 备等。
(2)视频信号处理部分。主要包括视频放大、增 益调整、白电平调整、黑电平调整、电缆校正、黑 斑校正、轮廓校正、彩色校正、γ校正、杂散光补偿、 矩阵电路及消隐电路等。
B=2(Δfm+Fmax)=2(50+15)=130kHz
发射机和接收机原理
发射机和接收机原理
发射机就是将信号按一定频率发射出去的装置。
发射机按调制方式可可分为调频（FM），调幅(AM)，调相（PM）和脉冲调制四大类。
又有模拟和数字之分。
发射机包括三个部分：高频部分，低频部分，和电源部分。
接收机是用于电信号的通信设备。
由于来自于空间的电磁波已经很微弱，且夹杂着大量的干扰与噪声，接收机必须具有放大信号、选择信号、排除干扰以及对信号进行解调的能力。
接收机的类型大致有三种，分别是直放式、超外差式和超再生式。
第三章调频广播发射机
第三章 调频广播发射机3.1 概述在声音无线广播领域，目前主要有两种方式，一种是工作于中波和短波波段的调幅广播方式，一种是工作于VHF波段的调频广播方式。
我国在相当长的时间内，首先要解决幅员辽阔、人口覆盖问题和对外宣传问题，因此以中波和短波为主要方式。
进入80年代后，随着人们对高质量广播的需求越来越高，调频广播方式开始为各级电台采用，到80年代后期我国的调频广播迅速的发展起来。
中央及各级调频台大部分采用1K W～10KW功率等级发射机，发射台一般设置在高山上和电视塔上，覆盖着城市稠密的人群；中小城市一般采用自立式铁塔作支撑架设天线，多采用300W～5KW发射机，而县乡城镇多采用小调频10W～100W 发射机。
现在，我国的调频广播发射机研制生产能力已得到长足的进步。
本公司陆续推出了3W～10KW各功率等级的全固态调频立体声广播发射机，并已批量生产。
以后调频广播主要向数字化方向发展。
本书以本公司的部分调频发射机为参考机型，讲述调频立体声广播发射机的原理、操作与维护。
3.2调频广播的理论知识3.2.1 调频和调频波各种方式无线电广播都是把电磁波作为载体，以不同的方式把信息装载后发射出去，在接收端再以相应的方式把信息取出来。
前一过程称之为调制（Modulation），后一过程称之为解调（Demodulation）。
作为载体的电磁波称为载波；用数学表达式可表示如下：u c(t)=U c cos2πf c t 或u c(t)=U c cosωc t 式（3-1）式中：u c(t)为任意时间t的电压瞬时值；U c为载波信号的最大振幅；ωc（＝2πf c）为载波信号的角频率；f c－载波频率；作为调制信号的音频，以单音为例，用数学表达式可表示如下：uΩ(t)=UΩcosΩt＝UΩcos2πFΩt 式（3-2）式中：uΩ(t)为调制音频电压瞬时值；UΩ为调制音频电压的最大峰值；ωΩ为调制音频的角频率；FΩ为调制音频频率；到目前为止，作为发射机的主要调制方式有两种，即调幅AM（Amplitude Modulation）和调频FM（Frequeny Modulation）。
第3节教材光收发设备
3. 光学谐振腔
• 图3-8 光学谐振腔的结构
31
3. 光学谐振腔
• 图3-9 激光器示意图
32
3. 光学谐振腔
• 综合上述分析可知，要构成一个激光器，必须具备以下三个组成部分: 工作物 质、泵浦源和光学谐振腔。
• 工作物质在泵浦源的作用下发生粒子数反转分布，成为激活物质，从而有光的 放大作用。
22
3. 光和物质的相互作用
• 图3-6 原子的受激吸收
23
3. 光和物质的相互作用
（3）受激辐射 处于高能级E2的电子, 当受到外来光子的激发而跃
迁到低能级E1时, 放出一个能量为hf的光子。由于这个过 程是在外来光子的激发下产生的, 因此叫做受激辐射。 受激辐射的特点如下。 ① 外来光子的能量等于跃迁的能级之差。 ② 受激过程中发射出来的光子与外来光子不仅频率相同, 而且相位、偏振方向和传播方向都相同, 因此称它们 是 全同光子。 ③ 这个过程可以使光得到放大。
24
3. 光和物质的相互作用
• 图3-7原子的受激辐射
25
3.1.2 激光器的工作原理
• 激光器是指能够产生激光的自激振荡器。 • 要使得光产生振荡, 必须先使光得到放大,
而产生光放大的前提, 由前面的讨论可知, 是 物质中的受激辐射必须大于受激吸收。 • 受激辐射是产生激光的关键。
26
3.1.2 激光器的工作原理
“0”码平均发送光功率之比。可用下式表示
（3-1）
式中, P11为全“1”码时的平均光功率；P00为 全 “0”码时的平均光功率。一般要求EXT≥10dB 。
5
3.0.1 光发送机
（3）调制特性要好 所谓调制特性好, 是指光源的P−I曲线在使用范围内 线性特性好, 否则在调制后将产生非线性失真。 除此之外, 还要求电路尽量简单、成本低、稳定性 好、光源寿命长等。

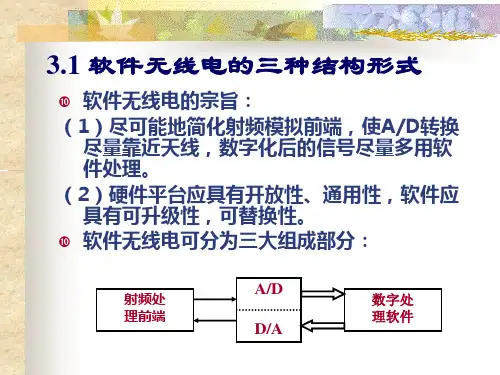

软件无线电第三章软件无线电的结构新版
频为 0的信号 S(n)。
任何一种调制形式的信号都可以分解出同相分 量和正交分量，用它们完全可以描述该给定信 号的特征，而对信号进行接收解调的目的实际 就是提取这两个正交分量。
1）数字混频法的实现如图所示：
S (n)
cos(0n)
H LP (e j )
I (n)
sin(0n)
H LP (e j )
这种结构模型必须首先确知在哪个信道上有信号。 其潜在问题是需要一个搜索或监视接收机的专用 设备对全频段进行搜索监视，如果搜索速度不够 快，就会遗漏或丢失信号。
通常，软件无线电采用宽带带通采样，采样的数 据包含多个信道的信息，如何同时处理这些信息？
引入并行多通道处理理论和软件无线电信道化结 构模型。
超宽带功 率放大器
超高速超 宽带A/D
fs 2 fmax
超高速超 宽带D/A
超高 速
DSP 软件
这种结构的优缺点
优点：对射频信号直接采样，符合软件无线电 概念的定义。
缺点： （1）需要的采样频率太高，特别还要求采用大动
态、多位数的A/D/A时，显然目前的器件水平 无法实现。 （2）前端超宽的接收模式会对整个结构的动态范 围有很高的要求，工程实现极为困难。 所以这种结构只实用于工作带宽不太宽的场合。
本结构使前端电路设计得以简化，信号经过接 收通道后的失真也小，而且通过后续的数字化 处理，本结构具有更好的波形适应，信号带宽 适应性以及可扩展性。
本结构的射频前端比较复杂，它的功能是将射 频信号转换为适合于A/D采样的宽带中频或把 D/A输出的宽带中频信号变换为射频信号。
3.1.4 三种软件无线电结构的等效数字谱
X (n)
cos(0n)
H1(e j )
任何一种调制形式的信号都可以分解出同相分 量和正交分量，用它们完全可以描述该给定信 号的特征，而对信号进行接收解调的目的实际 就是提取这两个正交分量。
1）数字混频法的实现如图所示：
S (n)
cos(0n)
H LP (e j )
I (n)
sin(0n)
H LP (e j )
这种结构模型必须首先确知在哪个信道上有信号。 其潜在问题是需要一个搜索或监视接收机的专用 设备对全频段进行搜索监视，如果搜索速度不够 快，就会遗漏或丢失信号。
通常，软件无线电采用宽带带通采样，采样的数 据包含多个信道的信息，如何同时处理这些信息？
引入并行多通道处理理论和软件无线电信道化结 构模型。
超宽带功 率放大器
超高速超 宽带A/D
fs 2 fmax
超高速超 宽带D/A
超高 速
DSP 软件
这种结构的优缺点
优点：对射频信号直接采样，符合软件无线电 概念的定义。
缺点： （1）需要的采样频率太高，特别还要求采用大动
态、多位数的A/D/A时，显然目前的器件水平 无法实现。 （2）前端超宽的接收模式会对整个结构的动态范 围有很高的要求，工程实现极为困难。 所以这种结构只实用于工作带宽不太宽的场合。
本结构使前端电路设计得以简化，信号经过接 收通道后的失真也小，而且通过后续的数字化 处理，本结构具有更好的波形适应，信号带宽 适应性以及可扩展性。
本结构的射频前端比较复杂，它的功能是将射 频信号转换为适合于A/D采样的宽带中频或把 D/A输出的宽带中频信号变换为射频信号。
3.1.4 三种软件无线电结构的等效数字谱
X (n)
cos(0n)
H1(e j )
(整理)第三章 光发射机
第 3 章光发射机3．1 概论在光纤通信中，将电信号转变为光信号是由光发射机来完成的。
Components of an optical transmitter光发射机的关键器件是光源，光纤通信对光源的要求可以概括为：( 1 ）光源发射的峰值波长，应在光纤低损耗窗口之内;( 2 ）有足够高的、稳定的输出光功率；( 3 ）电光转换效率高，驱动功率低，寿命长，可靠性高；( 4 ）单色性和方向性好，以减少光纤的材料色散，提高光源和光纤的耦合效率；( 5 ）易于调制，响应速度快，以利于高速率、大容量数字信号的传输；( 6 ）强度噪声要小，以提高模拟调制系统的信噪比；( 7 ）光强对驱动电流的线性要好，以保证有足够多的模拟调制信道。
光纤通信中最常用的光源是半导体激光（LD ）和发光二极管（LED ) ，尤其是单纵模（或单频）半导体激光器，在高速率、大容量的数字光纤系统中得到广泛应用。
近年来逐渐成熟的波长可调谐激光器是多信道WDM 光纤通信系统的关键器件，越来越受到人们的关注。
对半导体光源可以进行直接调制，即注入调制电流而实现光波强度调制。
直接调制光发射机框图上图是按数字调制设计的，如果采用模拟调制，除编码电路外，其他结构完全相同。
信号经复用和编码后，通过调制器对光源进行光强度调制。
发送光的一部分反馈到光源的输出功率稳定电路，即光功率控制（AGC ）电路。
因为输出光功率与温度有关，一般还加有自动温度控制（ATC ）电路。
外部调制光发射机框图上图是采用外部调制器的光发射机电路，光源发出的连续光信号，送入外部调制器，信息信号经复用、编码后通过外部调制器对连续光的强度、相位或频率进行调制。
大多数情况均采用直接调制光载波的调制方式，但是在高速率 DWDM 系统和相干检测系统中必须采用光的外部调制。
光发射机的比特速率常常由电子器件所限制，而不是半导体激光器本身。
合理的设计可使光发射端机工作在 10 ~15 Gb/s 速率。
雷达原理第三章-雷达接收机
雷达接收机的组成
3. 失真
混频——频谱线性搬移——非线性器件——平方项 非线性器件——高次方项——产生组合频率——干扰、失真
（1）干扰哨声
特征：接收机音频出现哨叫 混频输入：仅有有用射频 f R F
f R F 非线性 器件
本振
中频
f IF
滤波器
主中频： fIFfRFfLO （二次方项）
组合频率 pfRF qfLO fIF F 付波道中频
一、 超外差式雷达接收机的组成 主要组成部分是:
按照雷达接收机中回波信号的频率变换过程，可以将超外差 式雷达接收机划分为高频、中频和视频三部分。
高频部分指接收机的微波电路，又称雷达接收机的高端，包 括接收机保护电路、低噪声高频放大器、混频器和本机振荡器。
中频部分指中频放大器、匹配滤波器、检波器。 视频部分为视频放大器等信号频率为视频的电路。第二混频 器及相关电路包含在中频放大器中。
3.视频部分： 检波：包络检波，同步（频）检波（正交两路）， 相位检波。 放大：线形放大，对数放大，动态范围。
雷达接收机的组成
（一）关于低噪声放大器
低噪声放大器(Low Noise Amplifier，简称LNA)是射频接 收机前端的主要部分。
它主要有以下几个特点：
1、处于接收机的前端就要求它的噪声系数越小越好。 为了抑制后面几级噪声对系统的影响，还要求有一定的 增益，为了不使后级器件过载，产生非线性失真它的增 益又不能太大。在此放大器在工作频段内应该是绝对稳 定的。
1.高频部分：
T/R 及保护器：发射机工作时，使接收机输入端短路， 并对大信号限幅保护。 低噪声高放：提高灵敏度，降低接收机噪声系数，热 噪声增益。 Mixer，LD，AFC（自动频率微调）：保证本振频率 与发射频率差频为中频，实现变频。
接收机的组成框图
图0.2.1 无线通信系统
主要由三部分组成：发射装置、接收装 置、传输媒质（信道）。关键设备是发射机 和接收机。 0.2
三、发射机的组成框图
图0.2.2
发送设备框图（发送设备工作原理动画）
0.2
1、高频部分的作用： （A）交变得电振荡可利用天线向空中辐射出去，但 天线长度必须和电振荡的波长差不多。 如：音频频率范围 20-20kHz 语音分布在 300-3000Hz；
0.1
0.2
无线电通信系统
调制
一、声音是如何传到远方的？
人耳能听到的声音（f=20-20KHz），声波 在空气中传播的速度340米∕秒，且衰减很快。 把声音传到远方采用的方法是： 将声音变为电信号，将反映声音变化规律 的电信号借助非线性电子器件进行变换和处理， 由发射机将该信号变为足够强的高频电振荡， 解调 由天线变为电信号向媒体辐射。该过程称为发 送。 传送到远方由接收机接收后，经过与发射 相反的变换过程及放大后，再经电→声，变换 为原声音。该过程称为接收。 0.2
设：高频振荡即载波：
c t Vcm cos ct 0 Vcm cos t
c 2 fc
fc 称为载频 表示待发送的信号(有用信、调制信号、音频信号)。
0.2
根据受控参数不同，调制可分为： 振幅调制(Amplitude Modulation)， 简称为调幅 （AM） 频率调制(Frequency Modulation)，简称调 频（FM） 相位调制(Phase Modulation) ，简称调相（PM）
由于调频和调相都使载波的总相角产生变化，故又 统称为调角。
如：当 f 5 106 Hz时， =60米
0.2
四、接收机的组成框图
光发射机与光接收机
高速调制技术
01
02
03
外调制技术
利用外部调制器对光信号 进行调制，实现高速率、 高效率的光信号传输。
直接调制技术
通过直接改变光源的驱动 电流或电压来实现光信号 的调制，具有简单、易实 现的优点。
先进调制格式
采用高阶调制格式如 QAM、OFDM等，提高 光信号的频谱效率和传输 性能。
灵敏度提升技术
移动通信
在5G和未来的6G移动通信网络 中，光发射机和光接收机可用于 实现高速、大容量的数据传输，
提升网络性能。
数据中心互联
随着云计算、大数据等技术的快 速发展，数据中心之间需要大容 量、低时延的数据传输，光发射 机和光接收机是实现这一目标的
关键技术之一。
广播电视领域应用
有线电视网络
光发射机和光接收机可用于有线 电视网络中的信号传输和接收， 提供高清、稳定的电视信号。
光接收机的灵敏度、动态范围等性能对接收到的 光信号进行准确解调至关重要。
光发射机与光接收机需相互匹配，以确保信号在 传输过程中的稳定性和可靠性。
性能指标对比
光发射机主要性能指标
输出光功率、消光比、光谱宽度、波 长稳定性等。
光接收机主要性能指标
灵敏度、动态范围、误码率、接收带 宽等。
04
关键技术与挑战
工作过程
光信号接收
光电转换
信号放大与处理
时钟提取与数据再 生
输出电信号
光接收机首先接收来自 光纤的光信号。
光信号经过光电转换器 件转换为电流信号。
电流信号经过前置放大 器和主放大器进行放大 ，以提高信号的幅度和 信噪比。同时，可能还 需要进行波形整形、均 衡等处理，以优化信号 质量。
从经过处理的信号中提 取时钟信息，并用于数 据再生，以确保数据的 准确性和可靠性。
电子信息技术导论-第3章
第3章 无线技术
3.4.2 无线信道 在无线通信中，信号传输的信道是无线的。无线电波在无线信道中的传播可以
分为以下3种情况： （1）在大气中传播。 （2）在电离层中传播。 （3）在外层空间传播。
第3章 无线技术
1. 大气衰减 无线电波在大气中传播，大气对电波的衰减主要来自两个方面：
（1）云、雾、 雨等小水滴对电波的热吸收及水分子、氧分子对电波的谐振吸收。 热吸收与小水滴的浓度有关，谐振吸收与工作波长有关。
第3章 无线技术
3.3.3 常用天线
（1）对称天线 对称天线，可以看成是由一对终端开路的传输线两臂向外张开而得来的，
并假设张开前、 后的电流分布相似。
l
l
2a
~
图3.8 对称天线
第3章 无线技术
（2）单极天线
单极天线如图3.9（a）所示。当地面为无限大的理想导电平面时，垂直接地的单 极天线。天线臂与其镜像构成一对称振子，如图 3.9（b）所示。
第3章 无线技术
（1） 按用途，将天线分为通信天线、导航天线、广播电视天线、雷达天线和卫星天线等。 （2） 按工作波长，将天线分为超长波天线、长波天线、中波天线、短波天线、超短波天 （3） 按辐射元的类型，将天线分为线天线和面天线。 （4） 按天线特性。
第3章 无线技术
3.3.2 天线主要参数 （1）方向性系数 （2）天线效率 （3）天线增益 （4）输入阻抗 （5）天线的极化
从此，开启了应用无线电技术的崭新时代。
第3章 无线技术
3.2 射频/微波技术 3.2.1 概述
射频是指可以用于无线电信号发射与接收的频率，通常包括中波、短波、超短波、 以及微波以上的频段。
研究微波的产生、放大、传输、辐射、接收和测量的学科称为“微波技术”。微波 是频率在300MHz-3000GHz之间、波长在1m-0.1mm（空气中）之间的射频无线电波，如图 3.2所示。
