市政供热二次管网工程施工方案批准：审核：编制：***工程公司项目部二〇一六年三月市政供热管网施工技术方案1、工程概况及特点1.1工程建设概况本次供热管网工程位于xx市新市区拆并小锅炉小西沟下庄子二次管网工程。
供水温度95℃，回水温度70℃，管道设计压力1.0MP，耐温10℃0。
管道采用20#无缝钢管，最大管径为300mm。
1.2建筑设计特点本工程主要是在现有的公路、绿化带上、门面房前及居民小区内以土方开挖、砌井及钢筋砼井、钢筋砼固定墩、供热管线安装、土方回填为主，工程量大，工序简单，质量要求严等特点。
1.3结构设计特点本工程为供热二次(直埋)供热管道，管道DN≥200mm。
的采用高频螺旋钢管，材质为Q235-A或Q235-B，管道DN≤150mm的采用无缝钢管，材质为20号钢。
钢制部件材质的选择必须满足GB/T12459-90、GB/T1340-92和SY5257-9l中的加工要求。
保温外护管采用高密度聚乙烯塑料管，密度为940～965Kg/m3拉伸屈服强度不应小于19Mpa，断裂伸长率不应小于350%，高密度聚乙烯塑料管的纵向回缩率不应大于3%，聚氨酯泡沫保温层材料要求密度为60～Kg/m3，抗压强度不小于0.2Mpa，吸水率不得大于0.3%，导热系数不大于0.027W/m.K。
管道周围用中砂回填作为保护层。
检查井底板为C10砼，井壁为M7.5水泥砂浆砌筑Mu砼砌体及C30钢筋砼。
管道阀门有截止阀和偏心蝶阀，均为法兰连接，金属密封。
管沟沟底夯实后填细砂，厚度为100mm，敷设管道后，分层填砂(每层100mm)至管顶上方100mm，在供水管与回水之间通铺一道标志砖，然后回填土，回填土分层夯实。
管道设砼支墩，2200×1200×1300；2600×1200×1400，HPB235级钢筋（Φ）C20砼浇筑，设钢制固定架。
管网设有检查井、盲沟和补偿井。
检查井底板采用素砼，下设砼垫层，井壁采用Mb7.5水泥砂浆砌筑MulO砼块(设爬梯)，井室内外壁均抹25厚1：2.5水泥砂浆，内掺适量防水剂，井底设集水坑，盖板采用钢筋砼板，设有人孔、井座和井盖。
★二次网规范
天津市津能滨海热电有限公司供热水网二次网及户内采暖系统设计、施工及交接验收办法1.6工程竣工验收工作应在工程施工全部完成，并进行试压、清洗合格，具备初运行条件后进行。
2.二次网2.1考虑到居民小区供热的安全性，二次网补偿和应力均按90℃计算。
二次网设计压力为1.6MPa；对于超高层系统（高度120米以上），应设换热接力层以保证二次网设计压力不超过1.6MPa。
二次网运行参数、水力平衡计算按户内系统形式进行确定。
2.2管材选择：直埋管道选择高密度聚乙烯外护套聚氨脂泡沫塑料预制保温管，其质量应符合《聚氨脂泡沫塑料预制保温管》（CJ/T3002-1992）标准有关规定；当管径≥DN200时，选用Q235B系列螺旋焊缝钢管, 其质量应符合《城市供热用螺旋埋弧焊钢管》（CJ/T3022-1993）标准有关规定；当管径＜DN200时，选用20#钢无缝钢管，其质量应符合《输送流体用无缝钢管》（GB/T8163-1999）标准有关规定。
2.3管道敷设方式与连接方式：新建、补建建筑物外二次网管道均采用无补偿直埋冷安装敷设方式，管道连接均采用焊接连接方式。
锅炉并网项目建筑物外二次网首先考虑充分利用原有室外管网，若原管网采用直埋敷设方式，当管网达到使用年限时，则更换管道，仍采用直埋敷设方式；若原管网采用架空敷设方式，当管网出现质量问题或不能保证正常供热时，更换管道并将架空敷设方式改为直埋敷设方式。
2.4二次网供回水管道的顺序：按照“面对换热站来水方向，左供右回”的原则敷设。
2.5地下室或地下构筑物外墙有热力管道穿过时，必须采用柔性防水套管。
2.6阀门：各分段、分支阀门，当管径＞DN300时，采用双向金属硬密封蝶阀，当管径≤DN300时选用预制保温球阀；阀门均为钢制阀门；阀门压力等级为1.6MPa，允许工作温度90℃以上；建筑物热力入口处阀门采用法兰连接方式，其他分段、分支阀门均采用焊接连接方式。
2.7直埋供热管道采用预制三通管件，三通支管必须由管路上方引出。
新乡热力站以及二次网管网建设技术标准

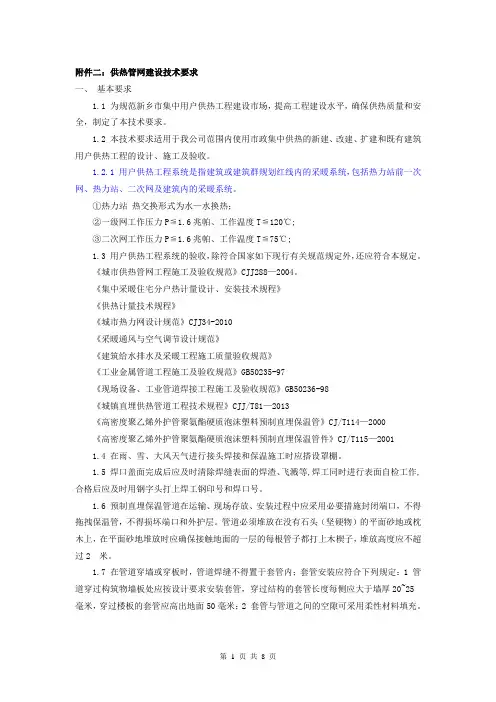

附件二：供热管网建设技术要求一、基本要求1.1 为规范新乡市集中用户供热工程建设市场，提高工程建设水平，确保供热质量和安全，制定了本技术要求。
1.2 本技术要求适用于我公司范围内使用市政集中供热的新建、改建、扩建和既有建筑用户供热工程的设计、施工及验收。
1.2.1 用户供热工程系统是指建筑或建筑群规划红线内的采暖系统，包括热力站前一次网、热力站、二次网及建筑内的采暖系统。
①热力站热交换形式为水—水换热；②一级网工作压力P≦1.6兆帕、工作温度T≦120℃;③二次网工作压力P≦1.6兆帕、工作温度T≦75℃;1.3 用户供热工程系统的验收，除符合国家如下现行有关规范规定外，还应符合本规定。
《城市供热管网工程施工及验收规范》CJJ288—2004。
《集中采暖住宅分户热计量设计、安装技术规程》《供热计量技术规程》《城市热力网设计规范》CJJ34-2010《采暖通风与空气调节设计规范》《建筑给水排水及采暖工程施工质量验收规范》《工业金属管道工程施工及验收规范》GB50235-97《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《城镇直埋供热管道工程技术规程》CJJ/T81—2013《高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管》CJ/T114—2000《高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管件》CJ/T115—20011.4 在雨、雪、大风天气进行接头焊接和保温施工时应搭设罩棚。
1.5 焊口盖面完成后应及时清除焊缝表面的焊渣、飞溅等,焊工同时进行表面自检工作,合格后应及时用钢字头打上焊工钢印号和焊口号。
1.6 预制直埋保温管道在运输、现场存放、安装过程中应采用必要措施封闭端口，不得拖拽保温管，不得损坏端口和外护层。
管道必须堆放在没有石头（坚硬物）的平面砂地或枕木上，在平面砂地堆放时应确保接触地面的一层的每根管子都打上木楔子，堆放高度应不超过2 米。
1.7 在管道穿墙或穿板时，管道焊缝不得置于套管内；套管安装应符合下列规定：1 管道穿过构筑物墙板处应按设计要求安装套管，穿过结构的套管长度每侧应大于墙厚20~25毫米，穿过楼板的套管应高出地面50毫米；2 套管与管道之间的空隙可采用柔性材料填充。
