预应力锚索分项工程质量验收记录表
4.预应力锚栓组合件安装验收记录表(厂家提供)
《规范性附录》
验收、检查记录表
预应力锚栓组合件安装验收记录表见表A.1,锚栓张拉验收记录表见表A.2,锚栓拉力检查记录表见表A.3。
表A.1 预应力锚栓组合件安装验收记录表
项目名称
通辽市科尔沁区138万千瓦生态治理风电基地项目(莫力庙)
机位编号
FM26
外
观
验收项目Байду номын сангаас
检查内容
验收记录
上锚板
防腐、污染、破损、变形
良好
下锚板
防腐、污染、破损、变形
良好
锚栓
防腐、污染、破损、变形
良好
下锚板下方大螺母
错用、遗漏、拧紧
≥300
一
般
项目
下锚板与基础中心的同心度
不大于5mm
不大于2mm
上下锚板同心度(螺孔同轴度)
不大于3mm
不大于2mm
下锚板水平度
不大于3mm
不大于1mm
锚栓上端露出上锚板长度
满足1.1±1.5mm
满足1.1±1.0mm
上锚板上平面水平度(二次灌浆前)
不大于2mm
不大于1mm
上锚板上平面水平度(二次灌浆后)
不大于2mm
不大于1mm
验收评定结果
记录人: 年 月 日
签字
施工单位:
总包单位:
监理单位:
业主单位:
桥梁锚下有效预应力检测试验、不均匀度计算、检测验收记录、孔道压浆密实度无损检测

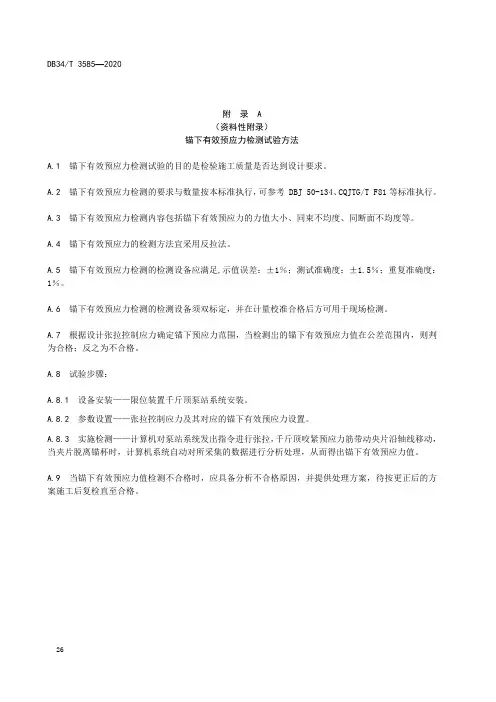

附 录 A(资料性附录)锚下有效预应力检测试验方法A.1 锚下有效预应力检测试验的目的是检验施工质量是否达到设计要求。
A.2 锚下有效预应力检测的要求与数量按本标准执行,可参考 DBJ 50-134、CQJTG/T F81等标准执行。
A.3 锚下有效预应力检测内容包括锚下有效预应力的力值大小、同束不均度、同断面不均度等。
A.4 锚下有效预应力的检测方法宜采用反拉法。
A.5 锚下有效预应力检测的检测设备应满足,示值误差:±1%;测试准确度:±1.5%;重复准确度:1%。
A.6 锚下有效预应力检测的检测设备须双标定,并在计量校准合格后方可用于现场检测。
A.7 根据设计张拉控制应力确定锚下预应力范围,当检测岀的锚下有效预应力值在公差范围内,则判为合格;反之为不合格。
A.8 试验步骤:A.8.1 设备安装——限位装置千斤顶泵站系统安装。
A.8.2 参数设置——张拉控制应力及其对应的锚下有效预应力设置。
A.8.3 实施检测——计算机对泵站系统发出指令进行张拉,千斤顶咬紧预应力筋带动央片沿轴线移动,当夹片脱离锚杯时,计算机系统自动对所采集的数据进行分析处理,从而得出锚下有效预应力值。
A.9 当锚下有效预应力值检测不合格时,应具备分析不合格原因,并提供处理方案,待按更正后的方案施工后复检直至合格。
附 录 B(资料性附录)锚下有效预应力不均匀度计算方法B.1 有效预应力同束不均匀度是同一束中各单根预应力筋锚下有效预应力最大值和最小值的偏差程度,计算方法见公式(B.1):................................ (B.1)式中:U ——有效预应力同束不均匀度;P ——同一束中各单根预应力筋锚下有效预应力。
B.2 有效预应力同断面不均匀度是同一断面上同类、同批号张拉的各束有效预应力最大值和最小值得偏差程度,计算方法见公式(B.2):............................. (B.2)式中:U ——有效预应力同断面不均匀度;N ——同一断面中各单根预应力筋锚下有效预应力平均值。
5.10.15预应力灌浆及封锚检验批质量验收记录
分部(子分部)工程名称
分项工程名称
验收部位
施工单位
项目经理
施工执行标准名称及编号
电力建设施工质量验收及评定规程第1部分土建工程DL/T5210.1-2005
专业工长(施工员)
分包单位
分包项目经理
施工班组长
施工质量验收规范的规定
施工单位自检记录
监理(建设)单位验收记录
序号
检查项目
表5.10.15编号:
施工质量验收规范的规定
施工单位自检记录
监理(建设)单位验收记录
序号
检查项目
质量标准
个岛
普通清水混凝土
+30mm
饰面清水混凝土
±30mm
10
阴阳角
方
1:,
普通清水混凝土
4mm
饰面清水混凝土
3mm
IIlWι,ι,
普通清水混凝土
4mm
饰面清水混凝土
3mm
11
阳台、
雨罩位置
普通清水混凝土
项目专业质量检查员:项目专业技术负责人:年月曰
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人)年月日
宽度小于0∙2mm,且长度不大Γ'100Omm
光洁度
普通清水混凝±
无明显漏浆、流淌及冲刷痕迹
饰面清水混凝±
无漏浆、流淌及冲刷痕迹,无油迹、墨迹及锈斑,无粉化物
表5.10.15
编号:
表5.10.15编号:
施工质量验收规范的规定
施工单位自检记录
监理(建设)单位验收记录
序号
检查项目
质量标准
2
对拉螺栓孔眼
预应力锚索_检验批

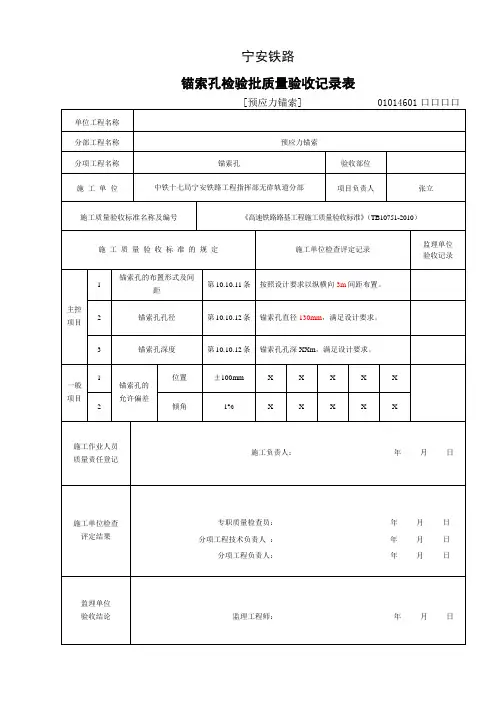

锚索孔检验批质量验收记录表[预应力锚索] 01014601口口口口单位工程名称分部工程名称预应力锚索分项工程名称锚索孔验收部位施工单位中铁十七局宁安铁路工程指挥部无砟轨道分部项目负责人张立施工质量验收标准名称及编号《高速铁路路基工程施工质量验收标准》(TB10751-2010)施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1锚索孔的布置形式及间距第10.10.11条按照设计要求以纵横向3m间距布置。
