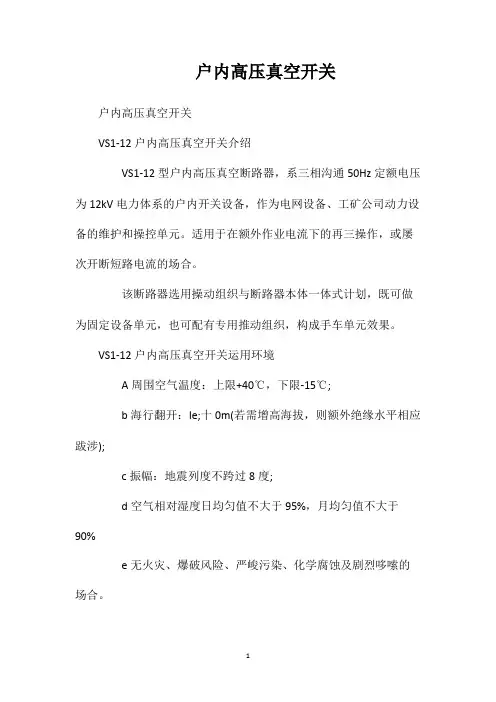

VS1-12户内高压真空开关介绍
VS1-12型户内高压真空断路器,系三相沟通50Hz定额电压为12kV电力体系的户内开关设备,作为电网设备、工矿公司动力设备的维护和操控单元。

适用于在额外作业电流下的再三操作,或屡次开断短路电流的场合。

该断路器选用操动组织与断路器本体一体式计划,既可做为固定设备单元,也可配有专用推动组织,构成手车单元效果。

VS1-12户内高压真空开关运用环境
A周围空气温度:上限+40℃,下限-15℃;
b海行翻开:le;十0m(若需增高海拔,则额外绝缘水平相应跋涉);
c振幅:地震列度不跨过8度;
d空气相对湿度日均匀值不大于95%,月均匀值不大于90%
e无火灾、爆破风险、严峻污染、化学腐蚀及剧烈哆嗦的场合。

1。

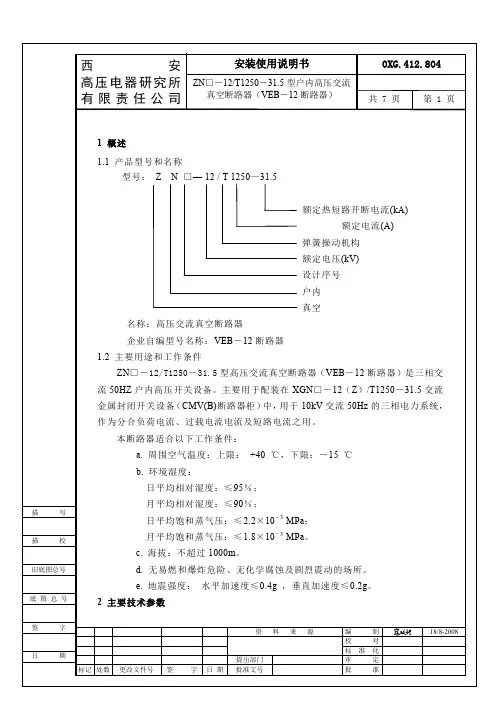

VEB-12安装使用说明书

VEB-12安装使用说明书
3.2工作原理
3.2.1合闸操作
当操动机构7执行合闸命令时,主轴14按逆时针方向转动,拐臂17也绕轴销18按逆时针方向转动,带动安装在固封极柱内的绝缘拉杆4向上运动,绝缘拉杆4带动固封极柱内的真空灭弧室动触头向上运动,直到动、静触头接触并完成3mm接触行程后操动机构7使主轴14停止转动,完成了合闸操作,整个传动系统保持在合闸位置。图1中为合闸位置。
3.2.2分闸操作
当操动机构7执行分闸命令时,主轴14按顺时针方向转动,拐臂17也绕轴销18按顺时针方向转动,带动绝缘拉杆4向下运动,绝缘拉杆4带动真空灭弧室动触头向下运动,直到动、静触头分离并拉开9mm的设计开距后操动机构7使主轴14停止转动,完成了分闸操作,整个传动系统保持在分闸位置。在此过程中:当动触头向下运动了大约5mm时,分闸缓冲拐臂8与油缓冲器9接触,传动系统开始受到阻尼并被制动,从而抑制分闸过冲和反弹量。
e.地震强度:水平加速度≤0.4g,垂直加速度≤0.2g。
2主要技术参数
2.1主要技术参数见表1
表1
序号
名称
单位
数据
1
额定电压
kV
12
2
额定
绝缘
水平
1min工频耐压(对地、极间、断口间)
42
雷电冲击耐压(峰值)
75
3
额定电流
A
1250
4
额定短路开断电流
kA
31.5
5
额定操作顺序
O—0.3S—CO—180S—CO
5.3.2正确连接二次控制回路,用机械试验台进行试验。
5.3.3根据表1、2数据进行机械特性检查和相关试验。
5.4安装
经检查正常后,将产品安装在XGN□-12(Z)/T1250―31.5交流金属封闭开关设备(CMV(B)断路器柜)里。

(完整word版)BVAC.N99D型真空断路器

(完整word版)BVAC.N99D型真空断路器

目录第一章功能及用途第二章结构及工作原理第三章主断控制回路分析第四章常见故障第五章故障原因分析及处理流程1 功能及用途1.1功能BVAC.N99D真空断路器是单极交流真空断路器,该电器设备主要用于主电路开断和接通,同时还可以用于过载保护和短路保护,是一种保护电器。

图1.1 BVAC.N99D 真空断路器真空断路器有三个主要的组成部分:a、上面是高压电路部分;b、中间是与地隔离的绝缘部分;c、下面是电空机械装置和低压电路部分1.2技术参数表1.1 主断路器的技术参数2 结构及工作原理2.1结构BVAC.N99D真空断路器如图2.1 所示。

主要由高压回路、支持绝缘子、控制结构和合闸装置构成。

图2.1 BVAC.N99D 真空断路器部件构成图序号说明1高压输入端2水平绝缘子3真空泡4触头弹簧机构5高压输出端6弹簧导向机构7铭牌8垂直绝缘子9快速脱扣机构10储风缸11 调压阀12 电磁阀13 传动气缸14 保持线圈15 辅助触头16 控制单元17 连接器18 底板2.1.1高压回路主断路器的高压回路主要包括如图2所示的高压输入端、水平绝缘子、真空泡、触头弹簧机构、高压输出端、弹簧导向机构等。

其中,真空泡用来开断交流电弧。

灭弧室通过密封来与大气隔离。

两个主触头安装在真空泡内部,一个是静触头,另一个是动触头。

动触头的动作是由电空机械装置(BR) 来控制,在分合闸过程中,该动作机构中的导向装置(TR)实现动作时的稳定性和方向性。

2.1.2垂直绝缘子和控制机构主断路器的垂直绝缘子安装在底板上,起支持和绝缘作用。

绝缘操纵杆通过绝缘子中心,连接电空机械装置和动触头。

O形密封圈紧靠在底板边缘的凹槽中以保证断路器与车顶之间的密封。

电空控制机构 ,此装置安装在机车内部的底板上,用于控制动触头的动作。

2.1.3合闸装置本装置带有空气管路,在动触头快速合闸过程中提供必需的压力。

该电空管路包括装在储风缸边上用以保持恒定空气压力的调压阀;用于监控断路器合闸的储风缸必须提供的最小压力的压力开关;用于控制压力气缸内的气流量的电磁阀;传动气缸最终把空气压力转化为机械作用力。

QHD-VEY-12户内永磁高压真空断路器.doc-厦门启和电器有限公司

QHD-VEY-12户内永磁高压真空断路器.doc-厦门启和电器有限公司

QHD-VEY-12C型侧装式永磁真空断路器口概述QHD-VEY-12中压永磁真空断路器是启和公司携手SIEMENS中压开关技术合作生产的高新技术产品,为满足中国市场对进口产品及其与主流开关柜轻松适配的需求,联合SIEMENS最新的科研成果及制造工艺,处于国际领先水平的新一代免维护固封式真空断路器,该产品采用了SIEMENS固封极柱与灭弧室和我司自行研发生产模块化长寿命永磁操动机构EM1匹配,性能更加成熟可靠,具有广泛的兼容性和互换性。

可完全满足中国GB1984-2003版本及大多数先进工业国家电气设备EC62271-100、DL要求中规定。

QHD-VEY-12系列产品符合下列标准:1.GB1984-2003 交流高压断路器2.DL/T 403-2000 12kV~40.5kV高压真空断路器订货技术条件3.JB8738-1998 3.6kV~40.5kV交流高压开关设备用真空灭弧室4.IEC62271-100 交流高压断路器5、DIN VDE0670 德国工业标准QHD-VEY-12C型侧装式真空断路器系户内高压开关设备,适用于额定电压7.2~12千伏、频率50Hz的三相电力系统中,作为保护和控制电器使用,由于真空断路器的特殊优越性,尤其适用于需要额定电流下的频繁操作,或多次开断短路电流的场所。

QHD-VEY-12C型侧装式真空断路器固定安装,主要用于650MM固定开关柜,该断路器既可单独使用,更适用于环网供电、箱式变或各种非标供电系统。

口主要性能特点1 、无限可靠的德国SIEMENS真空灭弧室SIEMENS灭弧室根据不同的工况环境与技术要求采用结构不同两种的触头使开断短路电流变的无限可靠,在横向磁场触头中,当瞬时电流小于10kA,电弧呈现扩散型,而更高的电流将会形成聚集型电弧,为避免触头自身过度发热,附加的横向磁场产生电磁力驱动电弧在触头盘面高速旋转,这样电弧根部出现的触头烧损现象分布在燃弧圈整个区域内。

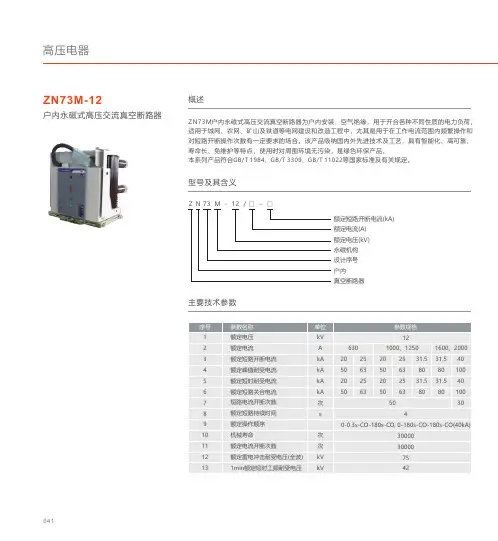

人民电器 ZN73M-12户内永磁式高压交流真空断路器 产品说明书

人民电器 ZN73M-12户内永磁式高压交流真空断路器 产品说明书

Z N 73 - 12 / □ - □额定短路开断电流(kA)额定电流(A)额定电压(kV)永磁机构设计序号户内真空断路器M 概述ZN73M 户内永磁式高压交流真空断路器为户内安装、空气绝缘,用于开合各种不同性质的电力负荷,适用于城网、农网、矿山及铁道等电网建设和改造工程中,尢其是用于在工作电流范围内频繁操作和对短路开断操作次数有一定要求的场合。

该产品吸纳国内外先进技术及工艺,具有智能化、高可靠、寿命长、免维护等特点,使用时对周围环境无污染,是绿色环保产品。

本系列产品符合GB/T 1984、GB 3309、GB/T 11022等国家标准及有关规定。

/T 型号及其含义主要技术参数 ZN73M-12户内永磁式高压交流真空断路器高压电器041结构及永磁机构工作原理● 真空断路器极柱结构ZN73M型系列户内真空断路器配用陶瓷真空灭弧室,为中间封接或一次封排灭弧室,均选用铜铬触头材料,杯状纵磁场触头结构。

其触头的电磨损速率小,电寿命长,触头耐压水平高,介质绝缘强度稳定。

弧后恢复迅速截流水平低,开断能力强。

ZN73M型系列户内真空断路器总体结构采用操作机构和灭弧室前后布置的形式,主导电回路为三相落地式结构。

真空灭弧室纵向安装在一个管状的绝缘筒内,绝缘筒由环氧树脂采用APG工艺浇注成型,因而特别抗爬电。

这种结构设计,同时减少粉尘在灭弧室表面聚积。

有效的防止真空灭弧室受外部因素的影响。

ZN73M型系列户内真空断路器根据用户要求也可以安装固封式灭弧室极柱,它将真空灭弧室通过特殊工艺固定在绝缘极柱内部,减少了装配调整环节,提高了机械可靠性,有效防止了对地绝缘易污秽、凝露影响的缺陷,保护了真空灭弧室不受外界撞击。

● 操作机构的结构ZN73M型系列户内真空断路器机构部分采用模块化设计,其中主要包括永磁操作机构、手动紧急分闸装置,控制器模块,储能模块。

永磁操作机构、手动紧急分闸装置的结构如图1所示。

该永磁机构采用双稳态形式。

许继VEM-12户内高压真空断路器

许继VEM-12户内高压真空断路器
152重量额定电流a63016002000250031504000手车式固定式137kg105kg175kg135kg230kg195kg22结构特征与工作原理结构特征与工作原理2121总体结构及其特点总体结构及其特点211总体结构vem12a型户内高压真空断路器由灭弧室本体固封极柱永磁机构控制单元及壳体组成总体结构采用操动机构和极柱前后布置的形式灭弧室和操动机构通过主轴拐臂连接动作简单可靠可充分保证三相合分闸的同期性
P 210 275 275
H 275 275 310
A 520 650 650
C 588 770 770
J 237 237 252
K 405 405 465
单位:mm L F 390 390 427 20 20 20
注意:在安装时必须保证铜排在自由状态下与断路器出线导电面可靠接触, 不得用外力对铜排校形,不得强行安装。 1.5.2 重量 规格 重量 手车式 固定式 630~1600 137 kg 105 kg 额定电流(A) 2000~2500 175 kg 135 kg 3150~4000 230 kg 195 kg
1.3 产品执行的标准名称及编号
GB 1984-2003 GB/T 3309-1989 GB/T 11022-1999 GB/T 16927.1-1997 JB 3855-200X DL/T 402-1999 DL/T 403-2000 IEC 0:2001 高压交流断路器 高压开关设备常温下的机械试验 高压开关设备和控制设备标准的共用技术要求 高电压试验技术 第一部分:一般试验要求 高压交流真空断路器 交流高压断路器订货技术条件 12kV~40.5kV高压真空断路器订货技术条件 高压交流断路器
1.5 外形尺寸以及重量
1.5.1 外形尺寸 VEM-12A型户内高压真空断路器根据不同的需要有手车式和固定式两种,其 手车式外形尺寸参见图1A和表1,固定式外形尺寸参见图1B和表2。

许继VEM-12B户内高压真空断路器

许继VEM-12B户内高压真空断路器

VEM-12B产品宣传手册(2015年第1版)许继电气股份有限公司1 产品简介1.1 概述VEM-12B型户内高压真空断路器(以下简称断路器)用于交流50Hz,额定电压12kV的三相交流电力系统,具有开断、关合负荷电流、过载及短路电流的功能。

1.2 应用场合可适用于投切各种不同性质的负荷及频繁操作的场所,可供工矿、企业、发电厂及变电站电气设施的保护及控制之用。

断路器采用操动机构与断路器本体一体式设计,可以固定式安装,满足配XGN2、GG1A等固定柜的需要;也可以配用专用推进机构,组成手车单元,配KYN28(GZS1)-12等移开开式开关设备使用。

2、产品特点2.1断路器满足M2级、 E2级(274次)、C2级要求断路器按照GB1984的规定通过了第三方的验证。

2.2高可靠的模块化弹簧操动机构操动机构模块化设计,结构简单、维护方便,稳定性好。

2.3 良好的绝缘性能主导电回路为固封极柱结构形式避免了真空灭弧室外表面的污染,增大了沿面爬电距离,提高了断路器的绝缘水平,环境适应能力强。

且固封极柱按JB/T 11203标准通过第三方验证。

2.4 良好的分闸缓冲性能带导向的锥形活塞变阻尼油缓冲专利技术可减少断路器在分闸时动触头过冲或反弹幅值,降低断路器分闸时电弧重燃的概率,并提高真空灭弧室波纹管的机械寿命。

2.5 配置灵活多样1)产品既可作为固定单元安装使用,也可配用底盘车组成手车单元使用。

2)固定式断路器采用灵活方便的机械电气联锁方式和二次出线连接方式。

机械电气连锁安装位置可选择断路器顶部或主轴,断路器左侧或右侧;出线方式可采用端子排接线或航空插头接线。

3)断路器可选配防跳装置、闭锁装置、过流装置、底盘车关门联锁装置、程序锁装置。

4) 底盘车接地可选底部铜排接地或两侧接地夹接地。

2.6 可靠的防误操作联锁1)断路器合闸操作完成后,会闭锁合闸操作。

2)断路器内部具备防跳功能(可选)。

3)手车式断路器只有在分闸状态时,手车才能摇进或摇出。

真空断路器详细说明书

真空断路器详细说明书

一:真空断路器的结构和工作原理真空断路器的生产厂家比较多,型号也较繁杂。

按使用条件分为户内(ZN—)和户外(ZW —)两种类型。

主要由框架部分,灭弧室部分(真空泡),和操动机构部分组成。

下面以乐清市启轩电气有限公司生产的ZW32—12型户外高压真空断路器为例,说明其结构与工作原理。

1. 断路器本体结构一断路器本体部分由导电回路,绝缘系统,密封件和壳体组成。

整体结构为三相共箱式。

其中导电回路由进出线导电杆,进出线绝缘支座,导电夹,软连接与真空灭弧室连接而成。

2. 操作机构此机构为电动储能,电动分合闸,同时具有手动功能。

整个结构由合闸弹簧,储能系统,过流脱扣器,分合闸线圈,手动分合闸系统,辅助开关,储能指示等部件组成。

3.工作原理真空断路器利用高真空中电流流过零点时,等离子体迅速扩散而熄灭电弧,完成切断电流的目的。

4.动作原理储能过程:当储能电机14接通电源时,电机带动偏心轮转动,通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动,推动储能棘爪6摆动,使棘轮11转动,当棘轮11上的销与储能轴套32的板靠住以后,二者一起运动,使挂在储能轴套上32上的合闸弹簧21拉长。

储能轴套32由定位销13固定,维持储能状态,同时,储能轴套32上的拐臂推动行程开关5切断储能电机14的电源,并且储能棘爪被抬起,与棘轮可靠脱离。

合闸操作过程:当机构接到合闸信号后(开关处于断开,已储能状态),合闸电磁铁15的铁心被吸向下运动,拉动定位件13向逆时针方向转动,解除储能维持,合闸弹簧21带动储能轴套32逆时针方向转动,其凸轮压动传动轴套30,带动连板29及摇臂27运动,使摇臂27扣住半轴25,使机构处于合闸状态。

此时,连锁装置28锁住定位件,使定位牛不能逆时针方向转动,达到机构联销的目的,保证了机构在合闸位置不能合闸操作。

分闸操作过程:断路器合闸后,分闸电磁铁接到信号,铁芯吸合,分闸脱扣器19中的顶杆向上运动,使脱扣轴16转动,带动顶杆18向上运动,顶动弯板26并带动半轴25向反时针方向转动。

高压柜技术要求
