地面辐射采暖用聚乙烯PE-RT管材专题培训
PE管知识培训ppt课件
6
电熔焊接介绍
焊接原理:是通过管件在生产过程中,预埋於管件内径表面的 电热丝,经通电后加热至管件内层及管材外层被熔 化成为一体,待冷却后,融合部分回复为固体,从而达 到融合的目标。
材/管件，必须采用电熔连接，严禁 使用对熔连接
15
PE管材/管件兼容(继)
A.一般来说，PE100采用 高密度原料
B.市场上PE80也有采用高 密度
密度 Kg/m3
熔体流动速 率g/10min
高密度 ＞950 0.3~0.45
中密度 940~950 0.8~0.95
PE100 PE80
强度MPa 10
1.在预热阶段和吸热阶段应保持好加热板温度、时间控制； 2.管材或管件端面铣削后应保持清洁；
3.加热板表面结构应完整且清洁，温度能均匀分布；
4.机架应稳固； 5.半自动焊机应严格压力、温度、各阶段时间控制； 6.严禁未完成焊接周期，断电、移动焊接设备等。
12
PE焊接注意事项
无尘、无湿、无渍！
• 适当的刮削 • 承插到位
2
聚乙烯管材、管件的规格和标志
1.生产执行标准 a.管材部分执行GB15558.1-2003 b.管件部分执行GB15558.2-2005
2.颜色 a.燃气管材：黄色或黑色加最少三条分布均匀的醒目黄色条纹。
3.标志 a.管材标志应为永久性标志，标志不应削弱管材强度、标 志间距不可超过一米。内容如下：
8
热熔对接五阶段划分
P1 — 总的焊接压力，P1=P2+P拖（MPa）； P2 — 焊接规定的压力（MPa）； P拖 — 拖动压力（MPa）； t1 — 卷边达到规定高度的时间；(1-4mm) t2 — 焊接所需要的吸热时间（s）＝管材壁厚(e)×10（s）； t3 — 切换所规定的时间（s）；移走加热板(4-9sec) t 4 — 调整压力到P1所规定的时间（s）；增压时间 t 5 — 冷却时间（min）。
PE-RT的基础知识

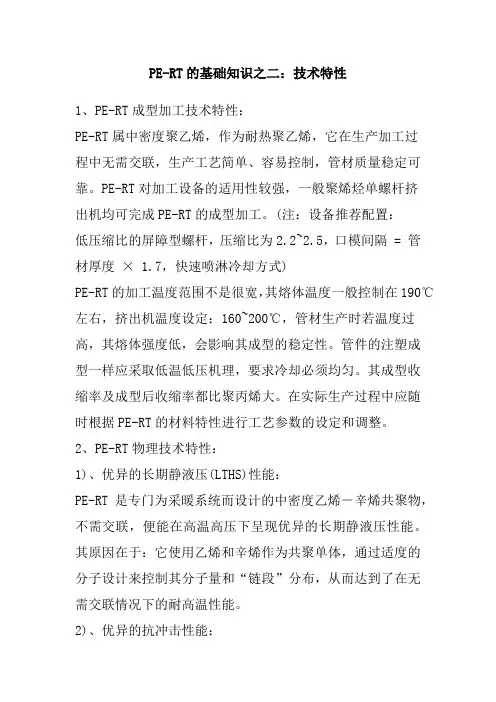

PE-RT的基础知识之二：技术特性1、PE-RT成型加工技术特性：PE-RT属中密度聚乙烯，作为耐热聚乙烯，它在生产加工过程中无需交联，生产工艺简单、容易控制，管材质量稳定可靠。
PE-RT对加工设备的适用性较强，一般聚烯烃单螺杆挤出机均可完成PE-RT的成型加工。
(注：设备推荐配置：低压缩比的屏障型螺杆，压缩比为2.2~2.5，口模间隔 = 管材厚度× 1.7，快速喷淋冷却方式)PE-RT的加工温度范围不是很宽，其熔体温度一般控制在190℃左右，挤出机温度设定：160~200℃，管材生产时若温度过高，其熔体强度低，会影响其成型的稳定性。
管件的注塑成型一样应采取低温低压机理，要求冷却必须均匀。
其成型收缩率及成型后收缩率都比聚丙烯大。
在实际生产过程中应随时根据PE-RT的材料特性进行工艺参数的设定和调整。
2、PE-RT物理技术特性：1)、优异的长期静液压(LTHS)性能：PE-RT是专门为采暖系统而设计的中密度乙烯－辛烯共聚物，不需交联，便能在高温高压下呈现优异的长期静液压性能。
其原因在于：它使用乙烯和辛烯作为共聚单体，通过适度的分子设计来控制其分子量和“链段”分布，从而达到了在无需交联情况下的耐高温性能。
2)、优异的抗冲击性能：PE-RT是具有较高分子量的乙烯和辛烯共聚树脂，它特有的线性乙烯主链和辛烯短支链分支，使之具有优异的抗冲击性能。
3)、优异的柔韧性：和其它管道相比，PE-RT管的弯曲半径为5倍的管材直径，PE-RT管在管道施工过程中可以通过盘卷和弯曲的方法，降低施工成本。
其特有的“应力松驰性能”和热熔连接方式可减少质量事故。
4)、优于PB或PP-R的热传导性：PE-RT的热传导系数为0.4w/m.K，与PEX相当，远高于PP-R 的0.22 W/m.K和PB的0.17 w/m.K，在采暖应用中可以提高热传导效率。
5)、可回收性：在生产过程中产生的废弃边角料和不合格的管材和管件均可在制造商的企业内再次加工利用，不会对环境造成污染。
地面辐射采暖产品学习
韩国Aikang（爱康）、瑞士“+GF+”（乔治费歇尔）、意大利GIACOMINI（嘉科米尼）、 德国aquatherm（洁水）
干式地暖
优势
安装便捷 节约层高（«4cm） 增强地板舒适度
劣势
造价相对较高 间距固定，设计呆板 承重欠佳，管材易损 面层仅适用地板（厨、卫、浴不宜用） 蓄热欠佳，升温慢
5
文本表述
湿式地暖系统结构
2021/3/9
湿式地暖
供暖热源
热媒输送
末端分配 散热末端 末端控制
燃气壁挂炉 主管系统 循环设备 管件阀门 分集水器 地暖盘管
畅享宁静与舒适 →远离空调风机的噪音，畅享宁静舒适！
远离尘土和细菌 →没有空调的尘土飞扬及散热器的粉尘飘荡！
养生我有所长 →脚暖头凉，符合中医学人体健康纲本！
3
地暖与投资
系统优越性
2021/3/9
节约空间 →地暖系统可以节约3％的建筑面积，同时也省去了用在散热器方面的装修费！
在寸土寸金的今天，无非是最理想的选择。
它集中了金属和塑料管材各自的优点，同时又去除了它们各自的缺点。这就使得这种 产品有了独一无二的优点。中间的铝层绝对不渗透，有效防止了氧的渗入；同时也抵消了 反弹力。该系统的安装即简单又安全。 铝塑复合管的优越性能： ☻结合了金属和塑料管材的优点。 ☻不结垢、不腐蚀。 ☻热膨胀接近金属管材。 ☻可弯曲成想要的形状。 ☻绝对不透氧。
aquatherm
PE管道安全培训交底
PE管道安全培训交底
本文档旨在向员工提供有关PE管道安全的必要培训以确保工作场所的安全。
以下是PE管道的定义、使用注意事项和安全操作规程。
PE管道定义
- PE管道是一种由聚乙烯（PE）制成的管道，广泛用于工业和民用领域。
- PE管道具有优异的抗腐蚀性、耐热性和耐压性能。
- 由于PE管道的特殊性质，需要特别注意安全操作。
使用注意事项
在使用PE管道时，请注意以下事项：
1. 检查管道完整性：使用前应检查PE管道是否存在损坏、裂纹或异物。
2. 管道安装：正确安装PE管道，包括连接件的选择和安装步骤。
3. 材料储存：储存PE管道材料时，请避免暴露在阳光下或受到高温影响。
4. 管道运输：运输PE管道时，请采取适当的措施，避免管道损坏或碰撞。
安全操作规程
为了确保PE管道的安全使用，请遵守以下操作规程：
1. 佩戴个人防护装备：在接触PE管道时，应佩戴手套、护目镜和防护服。
2. 不超载使用：PE管道有一定的负荷限制，请不要超过其承载能力。
3. 避免搬运伤害：正确使用起重设备和工具来搬运PE管道，避免人员伤害和管道损坏。
4. 定期检查和维护：定期检查PE管道，确保其正常运行，并进行必要的维护和修复。
5. 防火防爆措施：在PE管道周围应设立防火帷幕，并采取必要的防爆措施。
总结
PE管道安全是我们工作场所的重要任务。
通过适当的培训和严格的遵守安全操作规程，我们可以降低事故风险，保障工作场所的安全。
请密切遵循本文档中的指导，确保合理使用PE管道并保护自身安全。
地面辐射采暖用聚乙烯PE-RT管材专题培训
发热电缆地面辐射供暖结构示意图
温控器
地面辐射采暖用聚乙烯PE-RT管材 专题培训
发热电缆地面辐射供暖系统剖面图
地面辐射采暖用聚乙烯PE-RT管材 专题培训
低温辐射电热膜供暖
电热膜：一种通电后能发热的半透明聚酯薄 膜、由可导电的特制油墨、金属载流条经加 工、加热在两层绝缘的PET聚酯薄膜间制成。
系统寿命 适用环境
水暖系统
发热电缆
涉及散热器（盘管）、分集水器、锅炉三大部分， 安装难度高，系统维护，调试成本高。100㎡需 安装简便，盘线+温控器 2人4天（管道、调试3天，锅炉1天）
线状发热，预热2-3小时，地面达到均匀温度， 需4小时左右
线状发热，预热时间1-2小时，均热时间 2-3小时左右
保温层2cm+盘管2cm+混凝土3cm=7cm
发热电缆所固有的线损率很难低于 20%，加上系统的损耗，其使用中 实际电-热转换率很难高于70%。
经验数据：100㎡房间，每月1500 左右
①地下盘管50年 ②散热器15年 ③铜质分集水器8年 ④锅炉整体寿命7～15年 ⑤必须专人清洗检修系统，消除水垢
①地下发热电缆30～50年 ②10年之内电缆外护套层有老化现象， 热损增高
电热膜供暖系统：将电热膜用连接卡、中继 线、三芯T型电缆好内设保护接地系统，外部 用绝缘材料密封的供暖设备。
电热膜供暖系统的主要设备： 电热膜 温控器
地面辐射采暖用聚乙烯PE-RT管材 专题培训
电热膜图效果图（简单了解）
尺寸
420*315mm 厚度0.24mm
单片功率
20W
金属载流条
地面辐射采暖用聚乙烯PE-RT管材 专题培训
燃气聚乙烯(PE)管知识培训(培训学习)
送到各个城市、地区后就要铺设分送到用户的中压燃气管网，
此时就是可使用聚乙烯管。
学习培训
3
PE管的发展
聚乙烯管材材料经历了三个发展阶段，即分为三代：
第一代，低密度聚乙烯和“一型”高密度聚乙烯，其性
能较差，相当于现在的PE63以下等级的聚乙烯管材材料。 第二代，20世纪60年代出现，具有较高的长期静液压强度
管材从生产到使用期，存放时间不宜超过1年，管件不宜超过2年。
根据PE管的特性，PE管只能埋地敷设，不能架空敷设。
学习培训
8
PE管材、管件的种类
聚乙烯燃气管材:国标目前分为SDR11和SDR17.6两个系列，管材的颜色 有两种，一种为黄色管，一种是黑管加黄条。规格从32mm～630mm；目 前国内已应用的最大规格到D400mm。最新发布的ISO标准和欧洲标准和 GB15558.1-2003已将管材的公称外径扩大到630mm。
P200BL
黑色
三星（韩国）
学习培训
14
PE管材（件）的采购和验收
2．生产过程的工艺控制：生产过程的工艺控制非常重要，在
生产时要注意对工艺参数的设置及对物料熔体温度、熔体压力 的监控。
3．产品的出厂检验：按照GB15558.1的要求燃气用埋地聚乙烯
管材，或管件都有出厂检测的要求。产品的检验包括外观、尺
管件标志的内容：
学习培训
12
PE管材（件）的采购和验收
一、采购的质量控制
1、原料的质量控制：原料的选择及质量控制十分重要。原 料在生产前必须按标准要求进行检验，合格以后方可用于 生产。原料只能是HDPE（高密度聚乙烯），只能是PE80HE 和PE100。原材料性能是制品性能的首要保证。原材料的长 期强度高，可以保证燃气管道足够长的使用寿命期间承受 足够高的压力。原材料耐慢速开裂能力可以保证热熔焊接 接头的牢固。而防止裂纹的快速开裂能力是可以保证燃气 管道偶然开裂不会造成灾难事故。
PE RT 地板采暖
PE-RT是Polyethylene Raised Temperature的简称，它是由乙烯单体和1-辛烯单体共聚而成的，是耐热增强型聚乙烯。
DOWLEX2388PE-RT树脂是专门为采暖系统而设计的中密度乙烯－辛烯共聚物，其具有分子量分布狭窄,辛烯均匀分布在聚合物主链上的特殊分子结构，它既保留PE原有的卫生性能及加工性能等优点,又强化了高温耐久性的一种新型管材专用料。
DISMY PE-RT管道的优点1.耐高温性强（可达95℃）2.抗冲击性强度高3.低温下柔韧性良好4.低温下抗脆裂性强5.抗蠕变性好、6.安全卫生7.可焊接性PE-RT：-为取代PEX而设计∙由于其综合成本低且安装便利，在地板采暖系统中被广泛使用。
（低温柔韧性好，PE-RT管的弯曲半径为5倍的管材直径；其特有的“应力松驰性能”和热熔连接方式可减少质量事故）∙热传导系数高于其他管道，可节约大量能源∙DOWLEX0.4wt/m.k∙PEX0.35wt/m.k∙PP-R0.22wt/m.k∙PB0.17wt/m.kPE-RT管材的产品特点：柔软性：PE-RT较为柔软。
施工时不需要特殊的工具折弯，因此施工成本相对较低。
导热性：用于地板采暖的管材需要有好的导热性。
PE-RT的导热性能较好，其导热系数为PP-R、PP-B管材的两倍。
非常适合地板采暖使用。
低温耐热冲击性：PE-RT的耐低温冲击性能比较好。
冬季施工时管材不易受到冲击而破裂，增加了施工安排的灵活性。
环保性：PE-RT可以回收利用，不污染环境，不会产生二次污染。
连接方便：PE-RT可以用热熔连接方法连接，遭到意外损坏也可以用管件热熔连接修复。
此外，PE-RT地暖管材具有耐高温、耐腐蚀、不结垢、热能损失小、节能环保、流体力学性能好、使用寿命长等优点。
其它常用的几种地暖管材PE-X地暖管:优点：耐高温、耐压性能好，导热系数高，易弯曲，施工方便，且占有量较高。
缺点：交联的均匀度不宜控制，热固性塑料，不能热熔连接，需用金属件连接，无法回收利用。
耐热聚乙烯 PE RT 管材综述
耐热聚乙烯PE RT 管材综述随着地面辐射采暖行业在我国的蓬勃发展，地暖产品可谓百花齐放，而作为整个地暖系统主材的管材则尤为受到关注。
普通聚乙烯管材的使用温度不超过50℃已成为常识，上世纪90年代由美国陶氏化学公司率先开发出的PE-RT聚乙烯原料的性能使人们的认识发生了改变，PE-RT管材使用温度可达80℃以上，并实现了聚乙烯管材不需要交联就可以应用于高温场合，且可以实现熔融连接。
PE-RT(耐热聚乙烯)作为一种新型的中密度聚乙烯,在地面采暖的应用上越来越多的被人所关注。
一、国内地面采暖管发展地面辐射采暖是通过在地面下敷设输送热水的散热盘管，利用地面自身的蓄热、辐射而将热量向地面上的空间散发，维持空间具有较稳定合适温度状态的技术。
低温地面采暖系统以整个地面作为散热器，通过地面结构层内铺设管道，在管道内注入60℃以下的低温热水加热地面混凝土层，地面温度一般在26℃左右，室内温度可达16℃-20℃。
低温地面辐射采暖是90年代才在国内兴起的高品位采暖技术，是通过精确的设计，使科学分布于地面层下的热水管首先均匀加热整个地面，利用热量向上辐射的规律由下往上进行热导，是对房间热微气候进行调节的一种节能型采暖系统，具有热感舒适、能效高、免维修、管理方便等特点，是一种极为理想的供暖方式。
耐高温塑料管材在地面采暖的推广应用中起了推动作用。
目前国内地面采暖管材主要有PE-RT、PEX、PP-R、PB，其中PE-RT是最近几年才出现的。
地面采暖的使用条件和对管材独特的使用方式要求所用的管材具有一定的特点：1、长期耐温耐压性能：我国的地面采暖设计一般采用40-60℃的热水,设计压力一般为0.4-0.6MPa。
由于在不同的季节管材所承受的温度与压力不同，很难计算其在这种情况下的使用应力。
一般采用ISO10508：1995《用于冷热水系统的热塑性塑料管材和管件》标准的规定。
2、高可靠性：由于地面采暖属于隐蔽工程，管材的使用寿命要求要与房屋同步，一旦出现问题，对于出现问题的点不容易判断，而且造成的损失要远远高于管材本身的价值，所以要求管材具有高可靠性。
PE-RT地暖采暖管
PE管道特性：1、质量轻，易于运输、安装、施工。
2、PE管具有良好的柔韧性，其弯曲半径可以小到管道外径的5倍。
使其敷设时方便经济，管道在施工时可以通过盘卷和弯曲等方法减少管件的使用量，降低施工成本。
3、PE管道弯曲时，在弯曲部分的应力可以很快得到松驰，不会出现“回弹”现象，便于施工操作，从而避免在使用过程中由于应力集中而引起管道在弯曲处出现破坏的现象。
4、管内摩擦损失小，水力特性好，输送流体能力增强。
5、脆裂温度低。
PE-RT管具有优越的耐低温性能，因此在冬季低温的情况下也可以施工，并且在弯曲管道时无需预热，这可以解决我国北方地区由于冬季气温过低，无法施工而造成的经济损失。
6、耐化学腐蚀性好，不生锈，使用寿命长。
7、具有良好的环境适应性，在低温热水地面辐射采暖的使用条件下，管道可安全使用至少50年。
8、PE管抗冲击性能好。
9、散热性能好，PE管导热系数为0.4W/m.K，在采暖应用中可以节约大量能源。
10、PE管材在生产过程中不添加任何有毒助剂，无毒、无味、卫生性能好。
内壁光滑，不结垢，不滋生细菌，可以安全应用在饮用水输送等领域。
11、可以热熔连接和机械连接，可靠、不渗漏。
12、绿色环保PE管材，可回收再利用。
PE-RT管材应用领域1、宝塑PE-RT地板采暖管道适用于住宅、别墅、宾馆、饭店、办公楼、商场、医院、影剧院、教室、图书馆、展览馆、会议厅、游泳池、娱乐场所等。
2、宝塑PE-RT地板采暖管道还可用于温室、花房、机房、养鱼场、苗圃、畜牧场、飞机场等工业领域，以及室外车站、停车场、坡道、户外运动场等地面融雪工程。
3、建筑冷热水供应，管道饮用水系统。
4、食品工业中饮料、酒类、牛奶等流体输送管道。
地面采暖施工注意事项一、地面辐射采暖的保温系统地面采暖施工对不供暖房间相邻的楼板上部和住宅楼板上部的地板加热管之下，以及辐射供暖地板沿外墙的周边，应铺设隔热层。
隔热层采用聚苯乙烯泡沫塑料板时，厚度宜按下列要求：保温层20mm，地热管以上填充层宜采用细石混凝土填充覆盖，加热管上的填充层应铺设2mm直径的钢筋网，间距为100-150mm，此时填充层不应小于30mm。
耐热聚乙烯(PE-RT)管材施工安装注意事项
：－－ Ｄ ７在高温高压下承受较大应力时 ，辛烯 ＂ 分子的延展吸收了部分能量 ，防止晶格破 坏。通过合理的分子设计使辛烯单体在聚 合物分子 内均匀分布 ，使聚合物分子受力 均匀并 目通过控制其数量提高 了热稳定性 和长期耐压性能 ，这就是Ｐ—Ｒ 具有高耐 Ｅ Ｔ
热性能的根本原因。
由乙烯单体和 １ 辛烯 单体 共聚 而成 ，很 一
在分子结构上它的主链是 由线性聚 乙烯构
绕 ，形成 了 “ 立体 网状结构 ” ，这种特殊 成 ，而辛烯的较短 ，分子链构成其支链 ， 结构的形成使材料的力学 Ｉ能及抵抗外应 在聚 合反应 中对聚 乙烯分子 链上支链 的 生 力作用的蠕变 Ｉ 生能大大提高 ，提高了其热 数 目和分布进行适度控制 ，使其具有耐热 稳定 性、长期静液压强度、抗慢速裂纹增 性能和优 良的耐长期静压 能力。当聚合物
２ ． ３抗冲击性能
５ ８
塑料制造
Ｐ Ａ ＴＣＳＭＡ ＵＦ Ｃ Ｕ Ｅ ０ 年 ８月刊 Ｌ Ｓ Ｉ Ｎ Ａ Ｔ Ｒ ２ １ １
பைடு நூலகம்
Ｐ —Ｒ 管材 具有较 好 的耐 低温 Ｅ Ｔ 中击 性 ，在一 ０ｃ ４ ｃ 时的抗 中击性 和 Ｐ — 管材 ＰＲ
渗漏等现 象。
果管材的塑化不好 ，则管材的理化指标难 以保证。这就是必须有严格的工艺制度 ，
的 “ 链段 ”数 目，分子链之间无需引入活
力能很快得到释放 ，从而可以避免在长期 使用过程 中由于应力集中而在弯曲处出现 破裂的现象。同时管材柔软易固定 ，对 固 定管材用的材料要求比较低 ，可以节约施
工 成本 。
性交联分子 ，晶格 间支链化程 度非常高 。
分子 链之 间以及长支 链之 间互相 无序缠
度 ，降低 造价 ，并且 降低 了系统运 行费
耐热聚乙烯 PE RT 管材综述
耐热聚乙烯PE RT 管材综述随着地面辐射采暖行业在我国的蓬勃发展，地暖产品可谓百花齐放，而作为整个地暖系统主材的管材则尤为受到关注。
普通聚乙烯管材的使用温度不超过50℃已成为常识，上世纪90年代由美国陶氏化学公司率先开发出的PE-RT聚乙烯原料的性能使人们的认识发生了改变，PE-RT管材使用温度可达80℃以上，并实现了聚乙烯管材不需要交联就可以应用于高温场合，且可以实现熔融连接。
PE-RT(耐热聚乙烯)作为一种新型的中密度聚乙烯,在地面采暖的应用上越来越多的被人所关注。
一、国内地面采暖管发展地面辐射采暖是通过在地面下敷设输送热水的散热盘管，利用地面自身的蓄热、辐射而将热量向地面上的空间散发，维持空间具有较稳定合适温度状态的技术。
低温地面采暖系统以整个地面作为散热器，通过地面结构层内铺设管道，在管道内注入60℃以下的低温热水加热地面混凝土层，地面温度一般在26℃左右，室内温度可达16℃-20℃。
低温地面辐射采暖是90年代才在国内兴起的高品位采暖技术，是通过精确的设计，使科学分布于地面层下的热水管首先均匀加热整个地面，利用热量向上辐射的规律由下往上进行热导，是对房间热微气候进行调节的一种节能型采暖系统，具有热感舒适、能效高、免维修、管理方便等特点，是一种极为理想的供暖方式。
耐高温塑料管材在地面采暖的推广应用中起了推动作用。
目前国内地面采暖管材主要有PE-RT、PEX、PP-R、PB，其中PE-RT是最近几年才出现的。
地面采暖的使用条件和对管材独特的使用方式要求所用的管材具有一定的特点：1、长期耐温耐压性能：我国的地面采暖设计一般采用40-60℃的热水,设计压力一般为0.4-0.6MPa。
由于在不同的季节管材所承受的温度与压力不同，很难计算其在这种情况下的使用应力。
一般采用ISO10508：1995《用于冷热水系统的热塑性塑料管材和管件》标准的规定。
2、高可靠性：由于地面采暖属于隐蔽工程，管材的使用寿命要求要与房屋同步，一旦出现问题，对于出现问题的点不容易判断，而且造成的损失要远远高于管材本身的价值，所以要求管材具有高可靠性。
PE-RT管道施工要点及注意事项
PE-RT管道施工要点及注意事项一、PE-RT管道施工要点1. 加热管应按照设计图纸标定的管间距和走向敷设，加热管应保持平直，管间距的安装误差不应大于10mm。
2. 加热和切割，应采用专用工具；切口应平整，断口面应垂直管轴线。
3. 加热管安装时应防止管道扭曲；弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，不得出现“死折”；塑料管的弯曲半径不宜小于6倍管外径，4. 加热管应设固定装置。
可采用下列方法之一固定：①用固定卡将加热管直接固定在绝热板或设有复合面层的绝热板上；②用扎带将加热管固定在铺设于绝热层上的网格上；③直接卡在铺设于绝热层表面的专用管架或管卡上；④直接固定于绝热层表面凸起间形成的凹槽内。
5. 加热管弯头两端宜设固定卡；加热管固定点的间距，直管段固定点间距宜为0.5~0.7m，弯曲管段固定点间距宜为0.2~0.3m。
6. 在分水器、集水器附近以及其他局部加热管排列比较密集的部位，当管间距小于100mm时，加热管外部应采限设置柔性套管等措施。
7. 加热管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。
加热管出地面至分水器、集水器下部球阀接口之间的明装管段，外部应加装塑料管。
套管应高出装饰面150~200mm。
8. 加热管的环路布置不宜穿越填充层内的伸缩缝。
必须穿越时，伸缩缝处应设长度不小于200mm的柔性套管。
9. 分水器、集水器宜在开始铺设加热管之前进行安装。
水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面不应小于300mm。
二、PE-RT管道施工注意事项注意事项:①加热管在运输、装卸和搬运时，应小心轻放，不得抛、摔、滚、拖。
避免爆晒雨淋，宜储存在温度不超过40℃，通风良好和干净的库房内；与热源距离至少应保持在1m以上。
②施工过程中，应防止油漆、沥青或其它化学溶剂接触污染管线的表面。
③低温热水地面辐射供暖工程的施工，环境温度不宜低于5℃。
乔治费歇尔(GF)PE-RT 地面辐射供暖管路系统讲解学习
95
100
（60℃）
供应热水
95
100
（70℃）
地板采暖
100
100 和低温散
热器采暖
较高温散
100
100
热器采暖
2020/6/3
GF Piping Systems Presentation, 6
地面辐射供暖系统对于塑料管道的要求
根据J 365-2004 / JGJ 142-2004《地面 辐射供暖技术规程》——行业标准 • 加热管质量必须符合国家现行标准中
传统的聚乙烯PE材料是不耐热的，为了提高材料耐热性和长期性能： PE-X，采用了交联的方法，通过化学键连接得到三维的网状结构 PE-RT，采用共聚的方法进行分子结构设计，优化晶片间的链接分子
2020/6/3
无交联过程
需交联过程
GF Piping Systems Presentation, 12
PE-RT 原材料优势——无需交联
2020/6/3
GF Piping Systems Presentation, 10
PE-RT 原材料介绍——市场情况
DOWLEX*2344
PE-RT = PE-RT
DOWLEX
2020/6/3
GF Piping Systems Presentation, 11
PE-RT 原材料优势——无需交联
使用条件 级别
1
TD
TD下的使 用时间
℃
年
60
49
Tmax ℃ 80
Tmax下的 使用时间
年
1
2
70
49
80
1
20
2.5
4
40
20
地板辐射采暖系统技术人员培训
财务工作报告扁平风格模板
单击添加副标题
地板辐射采暖系统培训文件 ——技术人员
地板辐射采暖系统
*
1.2地板辐射采暖系统特点
1.2地板辐射采暖系统特点 ①地板采暖在地板上平均分配加热管，在高度方向上温度场比较均 匀，热量基本以辐射方传递，给人以温暖舒适的感觉。 ②采暖为低温地板热水采暖，运行温度较低，可采用壁挂炉、地热 水、集中供热高温采暖回水、工业余热等做为热源。 ③地板采暖为低温辐射采暖，可减少灰尘和污浊空气的对流，给人 以清新、温暖、健康的环境。 ④加热管全部铺设在地板下，节省散热器的空间，方便住宅、居室 的装修和家具的摆放，使空间更宽敞。 ⑤采用壁挂炉作为热源，可实现分散供热，分户计量，解决集中供 热收费难的问题，并可按需调节热量，最大限度的节约能源。 ⑥地板采暖运行温度低又埋于地下，所以热惰性大、升温慢，单体 调节热量后，达到的稳定时间长，因此设置温控装置时应慎重。
13）估算最不利环路总阻力损失
图2-1
校核壁挂炉的膨胀水箱。 设系统供使用加热管1620长度为为600m。钢管DN25长度为20m。则 系统水容量计算如下：
循环水系统温升波动值为50 ℃（从10 ℃到60 ℃），由下列公式计算系统膨胀水量。取安全系数为2，则膨胀水箱容积为8升。满足要求。
2）确定房间的有效散热量Q1 Q1= Q –Q2 W 式中：Q1：地板向房间的有效散热量 W Q：辐射地板的散热量 W Q2：向下层传热的热损失量 W 垂直相邻各层房间均采用地板采暖时，向下层的传热量可视为与来 自上层的得热量相互抵消。 3）确定地板的有效散热面积F1 考虑家具和其它地面覆盖物的遮挡因素，按房间的总面积乘以适当 的修正系数，确定地板有效散热面积F1 。 4）确定单位地板面积所需有效散热量q1 q1= Q1/ F1 （W/m2) 式中： Q1：房间所需的有效散热量 W
PE-RT管材在低温热水地板辐射采暖系统中的应用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发热电缆所固有的线损率很难低于 20%，加上系统的损耗，其使用 中实际电-热转换率很难高于70%。
经验数据：100㎡房间，每月 1500左右
①地下盘管50年 ②散热器15年 ③铜质分集水器8年 ④锅炉整体寿命7～15年 ⑤必须专人清洗检修系统，消除水垢
①地下发热电缆30～50年 ②10年之内电缆外护套层有老化 现象，热损增高
分水器的种类 智能型分水器图列
分水器所需各种辅助件
球阀过滤器
压力平衡阀
可视流量计
防潮层：
塑料薄膜（一般为1毫米）
3。2。1 与土壤接触的地面必 须设防潮层/绝热层
绝热层：
与土壤相邻的地面，必须设绝热层， 且绝热层下部必须设置防潮层。直接与 室外空气相邻的楼板，必须设绝热层。
电热膜供暖系统：将电热膜用连接卡、中继 线、三芯T型电缆好内设保护接地系统，外部 用绝缘材料密封的供暖设备。
电热膜供暖系统的主要设备： 电热膜 温控器
电热膜图效果图（简单了解）
尺寸
420*315mm 厚度0.24mm
单片功率
20W
金属载流条
什么是低温热水地面辐射采暖？
工作原理： 以温度不高于60℃的热水为热媒，在埋
以水或添加防冻剂的水溶液为低温热源的热泵。通 常有水/水热泵、水/空气热泵等形式。
2 地源热泵系统 ground-source heat pump system
以岩土体或地下水、地表水为低温热源，由水 源热泵机组、地能采集系统、室内系统和控制系统 组成的供热空调系统。根据地能采集系统形式不同， 地源热泵系统分地埋管、地下水和地表水三种形式。
保温层2cm+盘管2cm+混凝土3cm=7cm
保温层2cm+混凝土5cm=7cm
干法，湿法
湿法
进水50℃，回水40℃
电缆线65℃左右
尽管天然气热值高于电，但由于锅炉本身的
热损耗极大，因此水暖的实际使用能耗较高 ①锅炉在燃烧时，其排烟口120℃～200℃ 的废气排放带走大量的热能；②采暖锅炉的 最低燃烧阀值，在您用分水器将100㎡的房 间只使用10㎡的采暖时，其燃烧值还是50% 左右。 经验数据：100㎡房间，每月1000左右（人 工煤气）
置于地面以下填充层中的加热管内循环流动， 加热整个地板，通过地面以辐射和对流的热 传递方式向室内供热的一种供暖方式。
低温热水地面辐射采暖的关键点：
民用建筑供水温度宜采用35-50℃，不应超 过60℃，供、回水温差宜小于或等于10℃。
低温地板采暖的特点
辐射/对流相结合
传导/对流
舒适度对比
方式项目 系统安装 采暖效果 层高影响 铺设方法 发热体温度
分水器的种类
普通型分集水器 ： 结构比较简单，在加热管与分集水器的接口
处分路设置调节性能好的阀门，通过手动调 节来控制室内温度。特点是安装调试容易， 可以外露安装，固定在厨卫之间的墙面。
分水器的种类
挂架式分集水器： 结构简单，性能稳定，安装方便，易于
维修。内嵌于墙面内，更加强了对分集水器 的保护作用，节约室内空间，有利室内装修。
1、发热电缆地面辐射供暖
将外表面允许工作温度上限为65℃的发热 电缆埋设在地板中，以发热电缆为热源加热 地板，以温控器控制室温或地板温度，实现 地面辐射供暖的供暖方式。
发热电缆地面辐射供暖结构示意图
温控器
发热电缆地面辐射供暖系统剖面图
低温辐射电热膜供暖
电热膜：一种通电后能发热的半透明聚酯薄 膜、由可导电的特制油墨、金属载流条经加 工、加热在水器：
结构复杂，在地热管与分水器的结合处，分路设 置远传型自力式和电动式恒温控制阀，通过各房间 内的温控器控制相应的回路上的阀门开闭，使室内 温度自动保持恒定。设置于集水器中的各分路流量 调节阀，可以调节各分室的热量供应与流量平衡。 这种分水器制造和安装复杂，价格昂贵，对供暖热 水水质要求较高，但其安装调试到位后的稳定性是 其他分集水器所无法比拟的，能够完全实现分室自 动控温的目的。
使用能耗
系统寿命 适用环境
水暖系统
发热电缆
涉及散热器（盘管）、分集水器、锅炉三大 部分，安装难度高，系统维护，调试成本高。 安装简便，盘线+温控器 100㎡需2人4天（管道、调试3天，锅炉1天）
线状发热，预热2-3小时，地面达到均匀温度， 线状发热，预热时间1-2小时，均热时
需4小时左右
间2-3小时左右
常见的系统模式1
有线单点自动控制地采暖系统的主要组成： 温控方式：高档进口集分水器（带或不带流量计）+电热执行机构+温控器 系统特点：单个房间温控器与电热执行机构配套使用，通过对典型房间温控器调节温 度。控制精度高、安装简便，需要外接电源，适用于房间控制温度较高的场所。
常见的系统模式2
有线自动分室温控地采暖系统的主要组成 温控方式：高档集分水器（带或不带流量计）+电热执行机构+ 室温恒 温或室内恒温器表
安装面积应大于60㎡，否则设备投入高，采暖效 一般用做卫生间等小面积采暖，否则
率低
能耗大，容易损坏饰面
低温热水辐射采暖系统介绍 施工安装要点
手动调节温控地采暖系统的主要组成： 温控方式：高档进口集分水器（带或不带流量计）+ 手动温控阀 系统特点：通过集分水器上的温控阀调节温度。可以初步控制房间温度。安装 简便，适用于房间对温度的控制要求不高的场所。
常见的系统模式3
低温热水辐射采暖结构层组成
PE－RT管 墙面 地面装饰材料 豆石混凝土 钢筋混凝土楼板 聚苯乙烯保温板 塑料管卡 边角膨胀材料
热源的选择
燃气壁挂炉
锅炉集中供热结合加热管道 采暖 水源热泵结合加热管道采暖 壁挂炉结合加热管道采暖 热电厂余热
（这一块了解的还很欠缺）
相关术语
2 水源热泵 water-source heat pump
分水器及结构组成
1.放气阀 2.分水过滤器 3.供水阀 4.回水阀 5.膨胀带 6.卡钉 7.球阀
分水器的组成和作用
组成：一般分集水器主要由分水器、集水器和固定 支架三部分组成。
作用：是将热源热水分开导入每一路的地面辐射供 暖所铺设的管内，实现分室供暖和调节温度的目的。 集水器是将分开散热后的每一路内的低温水汇集到 一起，再回到回水主管系统的装置。支架部位起到 将分水器和集水器组合到一起，并固定到墙体或地 面的作用。
