2)就车测试：起动发动机至正常工作温度，将数字万用表 设置在直流电压20V挡，测量汽车微机控制故障检测诊断 实验系统中的发动机实验台上的空气流量计针脚5的反馈信 号，红色表针置于空气流量计针脚5，黑色表针置于空气流 量计针脚3、蓄电池负极或进气歧管壳体，怠速时应显示电 压1.5V左右；急踩加速踏板应显示2.8V变化。 3.数据流测试 4.教学延伸 六、考核要点与评分标准 七、思考题
5
一、教学目的
1)掌握各类进气压力传感器的结构与工作原理。 2)掌握常见进气压力传感器故障对整个电控系统的影响。 3)掌握进气压力传感器的检测方法(电阻测试、电压测试、波形测 试、数据流测试)、工艺流程和技术规范。 4)掌握进气压力传感器数据分析的方法。
6
二、教学设备、工具及量具
1)工具：数字万用表，汽车示波器，解码器，手动真空泵，12V/5 V变压器，常用工具1套。 2)设备：丰田5A发动机台架，或其他D型电控发动机一台。 3)教具：进气压力传感器8～10只。
21
七、思考题
1.简述进气压力传感器的作用及其工作原理。 2.进气压力传感器输出信号都一样吗？为什么？ 3.简述进气压力传感器的测量步骤。 4.测量进气压力传感器信号电压不正确时，下一步应如何进行操作？
22
18
五、实训操作
2)就车测试：起动发动机并使其达到工作温度，将数字万用表设 置在直流电压20V挡，测量汽车微机控制故障检测诊断实验系统的 发动机实验台上的进气压力传感器针脚2的反馈信号，红色表针置 于进气压力传感器针脚2，黑色表针置于进气压力传感器针脚1、 蓄电池负极或进气歧管壳体，怠速时应显示电压1.5V左右；急踩 加速踏板应显示2.8V变化。 3.数据流测试
16
五、实训操作
2)就车测试：起动发动机至正常工作温度，将数字万用表 设置在直流电压20V挡，测量汽车微机控制故障检测诊断 实验系统中的发动机实验台上的空气流量计针脚5的反馈信 号，红色表针置于空气流量计针脚5，黑色表针置于空气流 量计针脚3、蓄电池负极或进气歧管壳体，怠速时应显示电 压1.5V左右；急踩加速踏板应显示2.8V变化。 3.数据流测试 4.教学延伸 六、考核要点与评分标准 七、思考题
5
一、教学目的
1)掌握各类进气压力传感器的结构与工作原理。 2)掌握常见进气压力传感器故障对整个电控系统的影响。 3)掌握进气压力传感器的检测方法(电阻测试、电压测试、波形测 试、数据流测试)、工艺流程和技术规范。 4)掌握进气压力传感器数据分析的方法。
6
二、教学设备、工具及量具
1)工具：数字万用表，汽车示波器，解码器，手动真空泵，12V/5 V变压器，常用工具1套。 2)设备：丰田5A发动机台架，或其他D型电控发动机一台。 3)教具：进气压力传感器8～10只。
21
七、思考题
1.简述进气压力传感器的作用及其工作原理。 2.进气压力传感器输出信号都一样吗？为什么？ 3.简述进气压力传感器的测量步骤。 4.测量进气压力传感器信号电压不正确时，下一步应如何进行操作？
22
18
五、实训操作
2)就车测试：起动发动机并使其达到工作温度，将数字万用表设 置在直流电压20V挡，测量汽车微机控制故障检测诊断实验系统的 发动机实验台上的进气压力传感器针脚2的反馈信号，红色表针置 于进气压力传感器针脚2，黑色表针置于进气压力传感器针脚1、 蓄电池负极或进气歧管壳体，怠速时应显示电压1.5V左右；急踩 加速踏板应显示2.8V变化。 3.数据流测试
16
五、实训操作
第二节进气歧管绝对压力传感器ppt课件
继续加油！
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
进气歧管内的压力越高，硅膜片的变形越 大，其应变与压力成正比。附着在薄膜片 上的应变电阻的阻值与压力成正比变化， 这样，利用惠斯顿电桥将硅膜片的变形变 成电信号。由于输出的电信号很微弱，还 需要混合集成电路进行放大后输出。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
（4）电路
•ECU通过VC端子 给传感器提供标准 5V电压，传感器信 号经端子PIM输送 信号 给ECU，E2为搭铁 端子。
电源 搭铁
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
这种进气压力传感器输出的电信号具有随 进气歧管绝对压力的增大呈线性增大的特 性。
进气压力↑→膜片变形↑→
应变电阻↑→输出电压信号↑
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
真空度=标准大气压-绝对压力 怠速： 节气门开度↓真空度↑绝对压力↓U ↓ 大负荷：节气门开度↑真空度↓绝对压力↑U ↑
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
进气歧管绝对压力传感器与空气流量计 的作用是相当的，所以一般车上，这两 种传感器只装一种。（ ）
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
进气歧管内的压力越高，硅膜片的变形越 大，其应变与压力成正比。附着在薄膜片 上的应变电阻的阻值与压力成正比变化， 这样，利用惠斯顿电桥将硅膜片的变形变 成电信号。由于输出的电信号很微弱，还 需要混合集成电路进行放大后输出。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
（4）电路
•ECU通过VC端子 给传感器提供标准 5V电压，传感器信 号经端子PIM输送 信号 给ECU，E2为搭铁 端子。
电源 搭铁
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
这种进气压力传感器输出的电信号具有随 进气歧管绝对压力的增大呈线性增大的特 性。
进气压力↑→膜片变形↑→
应变电阻↑→输出电压信号↑
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
真空度=标准大气压-绝对压力 怠速： 节气门开度↓真空度↑绝对压力↓U ↓ 大负荷：节气门开度↑真空度↓绝对压力↑U ↑
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
进气歧管绝对压力传感器与空气流量计 的作用是相当的，所以一般车上，这两 种传感器只装一种。（ ）
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
进气歧管绝对压力传感器及相关电路检测演示幻灯片
21
2、桑塔纳2000GLi汽车歧管压力传感器的检测
桑塔纳2000GLi型轿车歧管压力传感器与ECU连接电路
端子1—搭铁线 端子2—进气温 度信号线 端子3—电源线 端子4—信号线
22
检测过程：
（1）故障诊断。在发动机运转过程中，当进气歧管压力传感器出现 故障时，ECU可以检测到故障，并把故障进行存储，且使发动机进人 故障运行状态。利用一汽大众公司提供的V.A.G1551故障诊断仪或 V． A．61552故障诊断仪，通过故障诊断插座可以读取有关故障信息， 为排除故障提供了方便。故障诊断仪V．A 61551与V．A.Gl552的区别 是，前者带打印功能，可将有关信息打印，而后者无打印功能。
阻不大于5Ω。 （4）检测进气压力信号线（蓝/黄），拆下传感器连接器
接头，测量45端子处电压，在点火开关接通时为0.5V。 （5）用汽车专用万用表对进气压力传感器进行频率测试，
测试方法是：打开点火开关，发动机不运转，进气压力传 感器输出信号频率约为160Hz；减速时频率为80Hz；怠速 时频率为105Hz。
20
二、进气管绝对压力传感器的检测
1、通用汽车压敏电阻式进气歧管压力传感 器的检测
（1）用万用表测量电源电压。当点火开关在ON时，电源线C端子与搭 铁A端子间电压应为5V，说明ECU（电脑）供电正常。
（2）用万用表测量信号电压。打开点火开关,B端子与A端子间电压应 为4V；起动发动机，怠速时，B端子与A端子间电压为1～1. 5V；逐渐 加大油门，发动机转速升高，电压应逐渐增大至5V。
力和温度进行修正） （3）测量精度差。
3
3、类型
进气压力传感器根据产生信号的原理划分，可分为：
电压型 频率型
半导体压敏电阻式（应用广泛） 膜盒传动的可变电感式（淘汰） 电容式（应用广泛） 表面弹性波式（淘汰）
2、桑塔纳2000GLi汽车歧管压力传感器的检测
桑塔纳2000GLi型轿车歧管压力传感器与ECU连接电路
端子1—搭铁线 端子2—进气温 度信号线 端子3—电源线 端子4—信号线
22
检测过程：
（1）故障诊断。在发动机运转过程中，当进气歧管压力传感器出现 故障时，ECU可以检测到故障，并把故障进行存储，且使发动机进人 故障运行状态。利用一汽大众公司提供的V.A.G1551故障诊断仪或 V． A．61552故障诊断仪，通过故障诊断插座可以读取有关故障信息， 为排除故障提供了方便。故障诊断仪V．A 61551与V．A.Gl552的区别 是，前者带打印功能，可将有关信息打印，而后者无打印功能。
阻不大于5Ω。 （4）检测进气压力信号线（蓝/黄），拆下传感器连接器
接头，测量45端子处电压，在点火开关接通时为0.5V。 （5）用汽车专用万用表对进气压力传感器进行频率测试，
测试方法是：打开点火开关，发动机不运转，进气压力传 感器输出信号频率约为160Hz；减速时频率为80Hz；怠速 时频率为105Hz。
20
二、进气管绝对压力传感器的检测
1、通用汽车压敏电阻式进气歧管压力传感 器的检测
（1）用万用表测量电源电压。当点火开关在ON时，电源线C端子与搭 铁A端子间电压应为5V，说明ECU（电脑）供电正常。
（2）用万用表测量信号电压。打开点火开关,B端子与A端子间电压应 为4V；起动发动机，怠速时，B端子与A端子间电压为1～1. 5V；逐渐 加大油门，发动机转速升高，电压应逐渐增大至5V。
力和温度进行修正） （3）测量精度差。
3
3、类型
进气压力传感器根据产生信号的原理划分，可分为：
电压型 频率型
半导体压敏电阻式（应用广泛） 膜盒传动的可变电感式（淘汰） 电容式（应用广泛） 表面弹性波式（淘汰）
进气压力传感器.ppt
1—铁心； 2—弹片； 3—真空膜盒； 4—传感线圈； 5—接进气歧管 图1 电磁式进气压力传感器的结构
进气压力传感器
1—接线端； 2—滤清器； 3—绝对真空室； 4—硅片 图2 压电效应式进气压力传感器结构
进气压力传感器

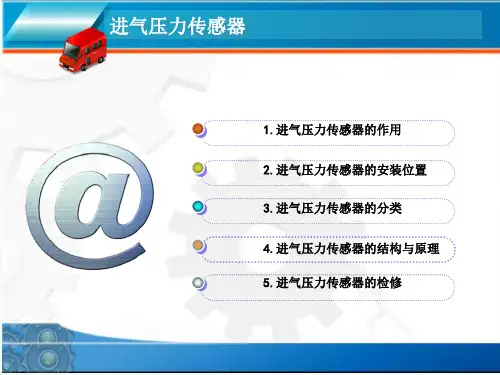

1.进气压力传感器的作用 2.进气压力传感器的安装位置 3.进气压力传感器的分类 4.进气压力传感器的结构与原理 5.进气压力传感器的检修
