三组9只LED流水灯电路图
焊点是否有漏焊、虚焊、拉尖、桥接、空隙、焊锡过多等现象？记录有问题的焊点数量
本组记录
通电试验记录电路功能
电路功能组间对比检查
对比组电路功能有什么不同？
原因是什么？
老师评价
实训组成员签名：检查组组名：

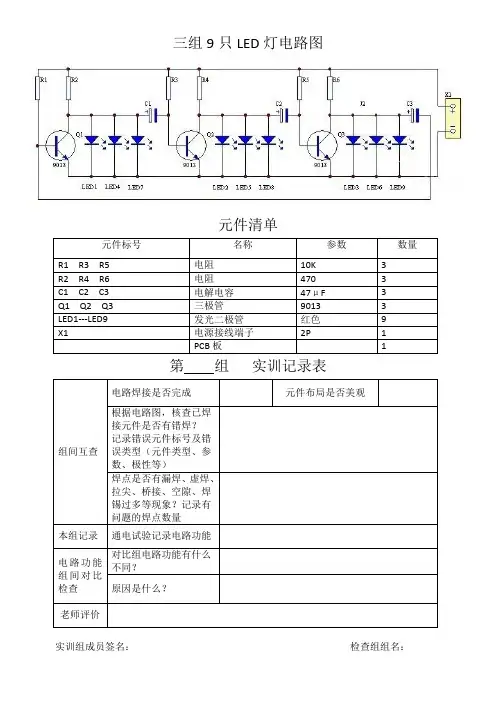

三组9只LED灯电路图
元件清单
元件标号
名称
参数
数量
R1 R3 R5
电阻
10K
3
R2 R4 R6
电阻
470
3
C1 C2 C3
电解电容
47μF
3
Q1 Q2 Q3
三极管
9013
3
LED1---LED9
发光二极管
红色
9
X1
电源接
组间互查
电路焊接是否完成
元件布局是否美观
根据电路图，核查已焊接元件是否有错焊？
220vled灯电路图课件
220vled灯电路图降压使用啊，给你一个图，你参考一下。
最多可以接80个，但接的多了要适当的加大C1的容量。
1个led接220V不会接咋搞？220vled灯电路图1个led直接接在220V上是不可以的，LED的工作电压3.2V，需要串联一个100K-120K的电阻降压，才能使用。
如果80个红色LED灯珠串在一起用几K 几W的电阻？这要看你串接后接入多少伏的电压回路中，还有所用的LED的额定工作电流、及每只的工作电压值是多少。
现假设LED设定在10毫安，端电压2伏/只，接入220伏电压中，可知串接的限流电阻上承担60伏电压，因此阻值为60除以0.01安为6千欧，可取标准值6.2K，消耗功率为60伏乘以10毫安为600毫瓦，考虑功耗余量应选1W～2W的电阻器。
以上是直流状态下的情形，若接入交流电路中，可加入四只如1N4007的二极管作整流转换为直流后接入。
是用在220V的交流电路中吗，为你提供一个电路图你参考一下吧。
在这个图中串连80个LED是可以的。
53个LED灯珠接几个3W的电阻？老板，你是做电子灯牌吧？？？我可以给你做也要看电路的电压是多少，接法怎样。
一般高亮LED工作电压3V，电流20MA，53个就是160V左右，电源电压减去160，再除以0.02A就得到电阻值。
电源电压减去160，再乘以0.02就是电阻的功率。
贴片电阻的阻值识别方法(1)2位数字后面加一字母表示法：这种方法前面两位数字表示电阻值的有效数值，后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见下图。
如：02C为102×102=10.2kΩ,27E为187×104=1.87MΩ贴片电阻的阻值编码表(2)3位数字表示法：这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数。
当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置，这种表示法通常用有阻值误差为5%电阻系列中。
led驱动电路图及其它知识

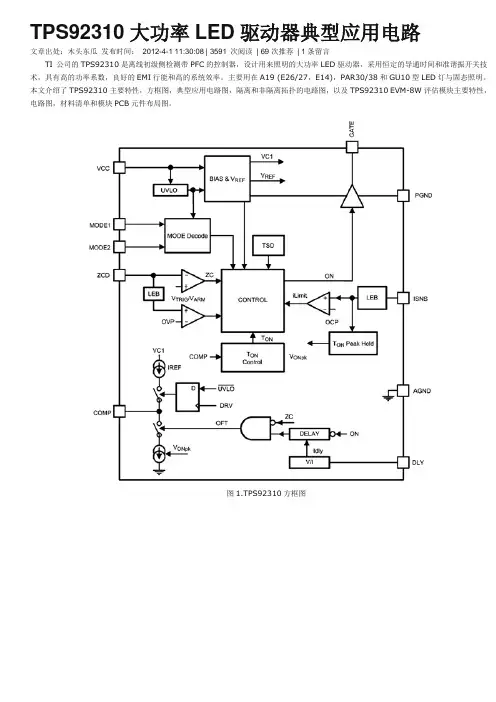

TPS92310大功率LED驱动器典型应用电路文章出处：木头东瓜发布时间：2012-4-1 11:30:08 | 3591 次阅读| 69次推荐| 1条留言TI 公司的TPS92310是离线初级侧检测带PFC的控制器，设计用来照明的大功率LED驱动器，采用恒定的导通时间和准谐振开关技术，具有高的功率系数，良好的EMI行能和高的系统效率。
主要用在A19 (E26/27，E14)，PAR30/38和GU10型LED灯与固态照明。
本文介绍了TPS92310主要特性，方框图，典型应用电路图，隔离和非隔离拓扑的电路图，以及TPS92310 EVM-8W评估模块主要特性，电路图，材料清单和模块PCB元件布局图。
图1.TPS92310方框图图2.TPS92310典型应用电路图图3.TPS92310隔离拓扑电路图图4.TPS92310非隔离拓扑电路图LED驱动电源电路图LED和其他用电器电源电路一样，如，采用开关电源电路，可以让负载得到质量很好的直流电源，但是电路图，不方便制作，下面给大家介绍一种简易电路，专用于LED驱动电源电路图中，LED驱动电源电路中的元器件也很少，方便制作，元器件参数在电路中，供参考。
LED驱动电源电路图如下：本文介绍一种大功率LED驱动电路模块。
主要用于大功率led灯电路中，可以大功率LED灯电路的驱动问题，采用PAM2803就可以轻松实现驱动问题，先介绍一下PAM2803模块的功能。
PAM2803介绍PAM2803模块是专用于对大功率LED灯电路实现驱动之用。
PAM2803启动电压小，只有0.9V，PAM3803恒流工作电压是1.8~6v，自带过压保护。
封装采用SOT23-6。
最适用于用于电池供电而升压的LED驱动电路中。
PAM2803采用PWM控制方式开DC-DC升压驱动电路。
可以驱动3W大功率LED灯电路，电流可以由外部反馈电路调节，可以在500MA——1A可调，效率可以达到90%。
8×8点阵LED原理及电路图
8×8点阵LED原理及电路图2010-01-10 11:26:18 来源：互联网电子工程师论坛点阵LED原理及电路图8×8 点阵LED的工作原理。
图（1）为8×8点阵LED外观及引脚图，其等效电路如图（2）所示，只要其对应的X、Y轴顺向偏压，即可使LED发亮。
例如如果想使左上角LED点亮，则Y0=1，X0=0即可。
应用时限流电阻可以放在X轴或Y轴。
图（1）8×8点阵LED外观及引脚图图（2）8×8点阵LED等效电路图（3）8×8点阵LED电路原理点阵LED扫描法介绍点阵LED一般采用扫描式显示，实际运用分为三种方式：（1）点扫描；（2）行扫描；（3）列扫描。
若使用第一种方式，其扫描频率必须大于16×64=1024Hz，周期小于1ms即可。
若使用第二和第三种方式，则频率必须大于16×8=128Hz，周期小于7.8ms即可符合视觉暂留要求。
此外一次驱动一列或一行（8颗LED）时需外加驱动电路提高电流，否则LED亮度会不足。
如图3所示。
下面是一个用P1口控制扫描，用74HC164控制显示输出，使8×8点阵LED显示一个“×”的例程。
如图（3）所示。
CLK EQU P3.2DINA EQU P3.3DINB EQU P3.4CLEAR EQU P3.5ORG 0000HAJMP MAINORG 0100HMAIN:MOV SP,#70H ;设堆栈指针MOV 50H,#07EH ;设置发送的列数据(Y0~Y7)MOV 51H,#0BDHMOV 52H,#0DBHMOV 53H,#0E7HMOV 54H,#0E7HMOV 55H,#0DBHMOV 56H,#0BDHMOV 57H,#07EHCLR CLEAR ;初始化I/O口SETB CLKSETB DINASETB DINBmainloop:mov r6,#8h ;设置扫描次数mov dptr,#09000h ;读取扫描端口数据MOV R1,#50H ;指定列数据指针flashcy:MOV A,@R1 ;读取列数据MOV R0,AINC R1 ;列数据指针加1CLR AMOVC A,@A+DPTRMOV P1,#0FFHLCALL SENDTOMOV P1,AINC DPTRLCALL DELAYDJNZ R6,flashcySJMP MAINLOOPsendt ;发送数据子程序PUSH ACCCLR CLKSENDTIME:MOV A,R0CLR CSENDCY:RRC AMOV DINA,CSETB CLKCLR CLKDJNZ R7,SENDCYPOP ACCRETDELAY: MOV R7,#01 ;延时子程序DELAY0: MOV R4,#17DELAY1: MOV R3,#28DJNZ R3,$DJNZ R4,DELAY1DJNZ R7,DELAY0RETORG 09000HDB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH ;X0~X7(列扫描) end。
led电子灯箱电路图
•led电子灯箱电路图声光集成电路是一种既能够产生声音（音乐或模拟声响），又可以驱动发光器件的专用电路。
它也属于音乐集成电路之列。
声光集成电路可直接推动压电蜂鸣器（或扬声器）和发光二极管（或低压小氖灯），产生多种多样声光效果。
它有声光同步工作（灯光随音乐节奏一起闪亮）和声光独立工作两种模式。
本文介绍声光集成电路的应用实例。
同属于声光集成电路还有具有简单编程能力的音乐彩灯控制电路，它电路复杂，功能齐全，自成系列，笔者将另作专题介绍。
1．闪闪小红星声光集成电路按曲名和闪灯数目分为1声1闪、1声2闪、1声4闪、1声7闪、1声13闪和4声2闪、4声5闪、8声5闪等品种。
本例制作以1声7闪集成电路为核心，具体电路如图1所示。
D1～D5选用直径为3毫米的高亮度红色发光二极管，分别安装在塑料小五角星的5个角上（其余2个触发端空着不接），接不接蜂鸣器B视实际需要而定。
当电源开关S接通后，IC就一直工作，L1～L5端依次输出脉冲信号，触发D1～D5轮流闪烁发亮。
开关S是用小五星背面的金属别针巧制而成的。
佩带时将别针扣上，开关S接通，使五角星闪闪发光，格外引人注目。
该电路耗电极省，可由2枚G13型钮扣电池供电。
D1～D5还可选用绿色、橙色、黄色或白色发光二极管。
该电路还可广泛用于各种闪光徽章、标志牌、产品展示牌以及各种图案的装饰点缀。
图12．声光电子转盘声光电子转盘的电原理图如图2所示。
IC是用于抽奖品、碰运气等电子游戏玩具或装置（如电视台用的大型电子转盘）中的专用集成电路，它可驱动13只发光二极管和一只蜂鸣器同时工作。
当按下SB键后，伴随着嗒嗒的声音，D1～D13依次点亮，并循环数轮，最后停在某一个亮灯位置，并自动播放一首轻快的乐曲，以示祝贺。
D1～D13可采用环形排列，亦可横竖一字形排列，在发光二极管旁边绘制各种奖品图案。
当发光二极管亮点停留在某种奖品上时游戏者即可获得该奖品。
图2所示电路的灯熄灭方式有10秒钟自动断电熄灭和手动断电熄灭两种模式可供选择。

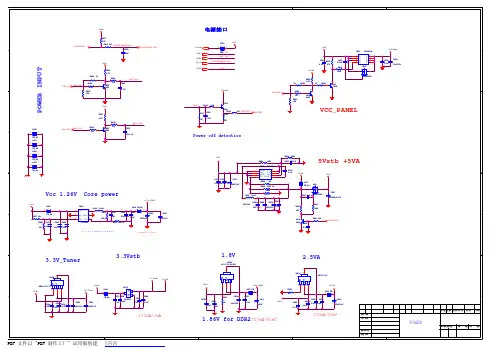

康佳液晶电视LED32F2200电路图
AV2-CVBS1P AV-CVBS0P CVBS_OUT AV1-Lin AV1-Rin
XIN XOUT PGA-COM VIFM VIFP RFAGC B_ODD0/LVA4P B_ODD1/LVA4M B_ODD2/LVA3P B_ODD3/LVA3M B_ODD4/LVACLP B_ODD5/LVACKM B_ODD6/LVA2P B_ODD7/LVA2M G_ODD0/LVA1P G_ODD1/LVA1M G_ODD2/LVA0P G_ODD3/LVA0M G_ODD4/LVB4P G_ODD5/LVB4M G_ODD6/LVB3P G_ODD7/LVB3M R_ODD0/LVBCKP R_ODD1/LVBCKM R_ODD2/LVB2P R_ODD3/LVB2M R_ODD4/LVB1P R_ODD5/LVB1M R_ODD6/LVB0P R_ODD7/LVB0M GPIO21/TCON21/VGH_ODD_49 GPIO20/TCON20/VGH_EVEN_48 GPIO19/TCON19/GCLK6_47 GPIO18/TCON18/GCLK5_46 GPIO17/TCON17/GCLK4_45 GPIO16/TCON16/WPWM_44 GPIO15/TCON15/SCAN_BLK1_43 GPIO14/TCON14/SCAN_BLK_42 GPIO13/TCON13/LEDON_41 GPIO12/TCON12/DPM_40 GPIO11/TCON11/HCON_39 GPIO10/TCON10/OPT_N_38 GPIO9/TCON9/OPT_P_37 GPIO8/TCON8/FLK3_36 GPIO7/TCON7/FLK2_35 GPIO6/TCON6/FLK_34 GPIO5/TCON5/SOE_33 GPIO4/TCON4/GCLK3_32 GPIO3/TCON3/GCLK2_31 GPIO2/TCON2/GCLK1_30 GPIO1/TCON1/VST_29 GPIO0/TCON0/POL_28 GPIO30/LCK_74 GPIO29/LDE_75 GPIO28/LHSYNC GPIO27/LVSYNC
奥迪A6(2014-2015)带矩阵光束的LED大灯 电路图
一：车载电网控制单元
二：车灯开关，开关和仪表照明调节器，后雾灯按钮，夜视系统按钮，车载电网控制单元
三：左侧LED大灯模块化电源2，车载电网控制单元，左前转向信号灯灯泡
灯
距离调节伺服马达六：车载电网控制单元
七：车载网络控制单元
八：右侧LED大灯模块化电源，车载电网控制单元，右前转向信号灯
灯泡
九：右侧LED大灯模块化电源3，车载电网控制单元，右侧静态弯道灯，右侧大灯风扇
十：右侧LED大灯模块化电源3，右侧大灯温度传感器1，车载电网控制单元，右侧大灯照明距离调节伺候马达
十一：右侧矩阵大灯电源模块。
车载电网控制单元，右侧近光灯泡
十二：右侧矩阵大灯电源模块。
车载电网控制单元，右侧近光灯泡
十三：大灯照明距离调节控制单元，车载电网控制单元
十四：左后汽车高度传感器，左前汽车高度传感器，车载电网控制单元
十五：车载电网控制单元，数据总线诊断接口，舒适/便捷系统CAN 总线（High)导线分线器。
2016--2010一汽奥迪Q5电路图资料-28-带发光二极管LED尾灯
11.2013带发光二极管（LED）的尾灯自2012 年 5 月起ws=白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色左侧尾灯, 左侧尾灯 2 J329 -端子 15 供电继电器L46 -左侧后雾灯灯泡M1 -左侧停车灯灯泡MX3 - 左侧尾灯MX5 - 左侧尾灯 2M6 -左后转向信号灯灯泡M9 -左侧制动信号灯灯泡M16 -左侧倒车灯灯泡M21 -左侧制动信号灯和尾灯灯泡M37 -左后侧面示宽灯灯泡M56 -左制动灯和转向灯泡M69 - 左制动灯，转向灯和尾灯灯泡M72 - 左侧制动灯、转向灯和尾灯灯泡 2M84 - 左侧制动和转向信号灯灯泡 2ST2 - 保险丝架 2SF8- 保险丝架F 上的保险丝 8SF11 - 保险丝架F 上的保险丝 11T17p- 17 芯插头连接T32d - 32 芯插头连接ws=白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色右侧尾灯, 右侧尾灯 2 J393 -舒适/便捷系统的中央控制单元T17p- 17 芯插头连接218 - 接地连接 1，在后盖导线束中 381 - 接地连接 16，在主导线束中 470- 接地连接 1，在保险杠后导线束中*-仅适用于不带美国装备的汽车*2-仅适用于带美国版装备的汽车T17p - 17 芯插头连接218 - 接地连接 1，在后盖导线束中371 - 接地连接 6，在主导线束中 372 - 接地连接 7，在主导线束中381 - 接地连接 16，在主导线束中663 -接地点，后右侧面件666- 接地点，在后右车顶上。
LED节能灯电路图
LED节能灯电路图LED节能灯电路图：使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的80颗LED提供恒流电源(节能灯电路图原理)LED节能灯电路图片LED灯制作资料：节能灯电路图与维修尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。
选择LED:LED要选用高亮度的，散光的要亮度1200mcd以上，角度要120度，聚光型的要亮度在20000mcd以上的。
电压3.0-3.6v电流20mA.一般的LED的脚都很长的，为了方便焊接先用尖嘴钳或斜口钳预剪脚留有3mm的引脚就可以了。
安装LED:将电路板安装面朝上，将LED极性方向放好，注意长脚是正极，短脚是负极，草帽型的帽沿有平面的是负极圆的一面的是正极，切勿装反因为LED是单向导电性而此电路采用的是串联电路，只要有一只装反整组灯就不会亮。
焊接：装好了LED后将电路板焊接面朝上就可以进行焊接了，焊接要用30W的烙铁并接地线，，焊接温度控制在240度以内，时间不能超过2秒。
焊好后再用指甲剪修掉长出的引脚。
这样灯板就算组装完成了。
接下来就要组装电源，电源的焊接更加简单焊接成功如下图，因为灯杯里空间有限，元件要做一下整理以减少体积方便安装。
最后就是组装了，用配好的AB胶图在灯杯的边缘再把电源板和灯板装进去压几分钟胶水就固化了。
这样一个实用的LED节能灯就制作好了可以使用了。
制作注意事项：因为LED对静电是非常的敏感，静电很容易对LED造成损害，轻则性能下降，重则造成LED反向击穿短路，所以在接触LED时一定要做好静电防护，佩带防静电手环，使用防静电烙铁，普通烙铁一定要接地线。
有条件的还需要使用防静电台垫。
种类繁多的白色LED节能灯这是我们最新推出的LED的白色节能灯套件，非常适合电子爱好者或者学校开展劳技、兴趣小组、电子技能训练等活动，不但能锻炼并提高动手能力，而且还能强化解决实际问题的能力，同时还能获得一盏非常实用的LED节能灯。
led显示屏单元板电路图档
led显示屏模组电路|led显示屏单元板电路图|led单元板下面是一个8x8的点阵LED结构从图上看，8X8 点阵共需要64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮。
将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片。
通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。
电路原理图示如下：无论文字还是图形都是由点阵组成的，比如我们常用的汉字，完整的点阵由16x16、32x32等等，每个点就是一个像素点。
将黑点处（点亮的像素点）定义为1，白点处（不亮的像素点）定义为0，就可以编写成能在单片机中保存的字型格式：{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD,0xEF,0xFB,0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xBF,0xFF},{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07,0xF0,0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF,0xFF},{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF,0x1F,0xF8,0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0xE7,0xEF},{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7,0xAD,0xEB,0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB,0xFE,0xF7}这是16x16的点阵汉字，每个汉字32个字节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED节能灯的驱动电源电路图
LED电源电路大多是由开关电源电路+反馈电路这样的形式构成，反馈电路从负载处取样后对开关电路进行脉冲的占空比调整或频率调整，以达到控制开关电路输出的目的。
LED手电筒驱动电路原理图
市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有100mA左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图所示。
LED手电筒驱动电路
工作原理：
接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即V TI(b)极电位逐渐上升，Ib1逐渐减小，当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。
此时．L上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。
此电压足以使LED发光。
LED：
是一种能够将电能转化为可见光的固态的半导体器件。
通常叫发光二极管，英文名Light Emitting Diode，简称LED。
LED节能灯电路原理电路图
LED节能灯电路原理电路图
8 W LED 驱动应用电路示电图(输入电压为85 至264 V)
图1 显示的是NCP1015 在隔离型1 W-8 W 范围AC-DC LED照明应用的电路示意图。
值得一提的是，NCP1015 同样可用于非隔离型(电路中不含高频变压器)1 W-8 W 范围的AC-DC LED 照明应用，电路中可以采用抽头(tapped)电感来提高MOS FET 工作的占空比，并改善系统能效及电路性能。
图1 8 W LED 驱动应用电路示电图(输入电压为85 至264 V)
常见双管节能灯电路原理图
双管节能灯电路原理图
采用可控硅的电容降压LED驱动电路图
图所示为采用可控硅的电容降压驱动电路。
在该电路中，可控硅SCR和R3组成保护电路，当流过LED的电流大于设定值时，SCR导通一定的角度，从而对电路中的电流进行分流，使LED工作于恒流状态，从而避兔LED因瞬间高压而损坏。
图采用可控硅的电容降压LED驱动电路
采用压敏电阻的电容降压LED驱动电路图
图所示为一个实用的采用电容降压的LED驱动电路9，该电路与目前大部分应用电路的不同之处在于连接有压敏电阻（也可以是瞬变电压抑制二极管），压敏电阻（或瞬变电压抑制二极管）能在电压突变的瞬阔（如雷电、大用电设各启动等）有效地将突变电流泄放，从而保护LED和其他晶体管。
瞬变电压抑制器的响应时间一般为纳秒级。
图电容降压的 LED电路
在图中，电容C1的作用是降压和限流；VD1～VD4的作用是整流，用于将交流电整VD1～VD4可选择1N4007系列的整流二极管。
C2、C3的作用为滤波，用于将整流后的脉动直流电压滤波成平稳的直流电压。
C2、C3的耐压应根据负载电压而定，一般为负载电压1.2倍，其电容容量视负载电流的大小而定。
压敏电阻Rv（或瞬变电压抑制二极管）的作用是将输入电源中瞬间的脉冲高压对地泄放掉，从而保护LED不被瞬间高压击穿。
LED串联的数量视其正向导通电压（VF）而定，在220V交流电路中最多可以达到80个左右。
电容的耐压一般要求大于输入电源电压的峰值，在220V／50Hz 的交流电路中，可以选择耐压为400V以上的涤纶电容或纸介质电容。
来源:轻舞寻梦
电话线供电LED灯电路图
又称免电灯(即网上卖家俗称的缅甸灯)，因为它采用普通家用固定电话的进线电压做电源，无需电池或交流市电，把尾部的水晶头插入电话分机接口即可照明，不用另交电费，也不用担心停电。
此外还能兼作电话来电闪烁灯.提醒听力不太好的老年人及时接电话，因电话摘机后LED灯会熄灭，还能帮你及时发现电话是否被他人盗打，同时也具有一定的防雷击保护作用。
不过由于该产品使用的
是电话所属的电信机房馈电电源，使用时一旦索取电流过大难免会影响电话拨打和传真收发，特别是ADSL宽带用户拨号上网时容易造成频繁掉线。
图1是电话线LED灯电路工作原理图，36V或48V的电话线路直流电压经10kΩ限流电阻并由4个二极管(或整流桥)作极性变换后加在LED上，当电话馈电电压为36V时，实测工作电流约1.2mA，亮度偏低，把限流电阻换成5.6kΩ时工作电流升为2.1mA：亮度稍微有些增加。
考虑到电话线LED灯对上网存在不利影响，不能经常接在电话线上，笔者又对该灯进行了一番改造，改造后的电路原理图如图2所示，把中间的6颗LED
改成并联，同时增加一块3.6V的手机锂离子电池，平时使用内置的新增锂电工作，当限流电阻为5.6Ω时，工作电流约120mA，亮度比较令人满意。
紧急情况下仍可采用插入电话分机接口照明，改造后的工作电流约4.6mA，亮度还算说得过去。
来源:神秘
自带铅酸蓄电池充电LED应急灯电路图
根据实物画出的电路工作原理图如图5所示，220V交流市电经电容降压、二极管整流后给铅酸蓄电池充电，红色LED作充电指示。
充好电后使用时闭合按钮开关K，将首先接通3颗彩色闪烁LED，发出梦幻般变化莫测的七彩光芒，在夜间平添一些生活乐趣，再按一下开关K则关闭彩色闪烁LED，接着再按才会接通24颗并联的高亮LED，由于数目较多，照明效果很好。
当铅酸电池电压为4V时，实测彩灯工作电流约60mA，高亮LED电流竟达600多mA。
这样大的电流不仅使得每次充满电后照明时间不会太长，而且会对电池内部结构造成损伤，缩短使用寿命，因此必须给高亮LED串入一个小阻值限流电阻，经多次试验选定1.2Ω时工作电流最终降为320mA，而亮度变化不太明显，因该款灯改动不大，改造后的电路原理图省略。
通过以上剖析发现，市场上出售的各种LED灯电路大多过于简单，虽说价格十分便宜，但在客观上仍会造成能源浪费，只有经过一番合理改进，才能既保留它经济便携的优点，又有效地提高使用安全性和可靠性。
来源:神秘
白光LED1.5V手电筒电路图
白光LED的发光效率高，正在成为新光源。
由于白光LED的点亮电压较高，大约3.5V，要用三节电池才能点亮，体积大。
笔者制作了一个微型升压电路，用一节5号电池升压，即可点亮LED，夜晚照出光可达10米远。
整个电路装在一节５号电池的小电筒里，非常方便实用，电路如附图所示。
附图中升压变压器可用节能灯的磁环，用Φ0.21MM的漆包线双线并绕20T，注意同名端不要接错，LED根据需要接1-3只，调整R1使LED最亮，总电流在100MA以内。
欢迎转载，信息来源维库电子市场网（）
照度计电路图
照度计电路图如下所示：
欢迎转载，信息来源维库电子市场网（）
led日光灯驱动电路图
图：led日光灯驱动电路图
欢迎转载,信息来自维库电子市场网（）来源:Lover
LED要恒流供电，不然容易老化损坏。
可以用LM317，原理是利用317的启探控电压不变，再除电阻，就是恒流值。
电路如下图。
灯可以根据需求接多少个。
改变R1可改变电流，电流=1.25/R1。
如需更多可找我。
LED电路图大全。
