LED节能灯电路图
220vled灯电路图课件

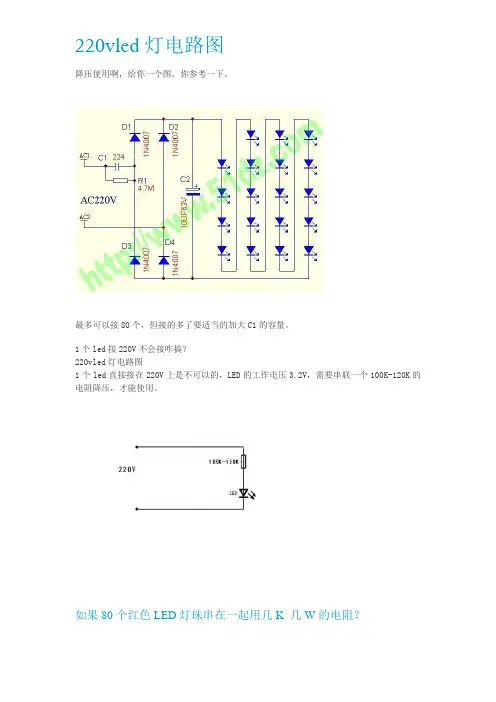

220vled灯电路图降压使用啊，给你一个图，你参考一下。
最多可以接80个，但接的多了要适当的加大C1的容量。
1个led接220V不会接咋搞？220vled灯电路图1个led直接接在220V上是不可以的，LED的工作电压3.2V，需要串联一个100K-120K的电阻降压，才能使用。
如果80个红色LED灯珠串在一起用几K 几W的电阻？这要看你串接后接入多少伏的电压回路中，还有所用的LED的额定工作电流、及每只的工作电压值是多少。
现假设LED设定在10毫安，端电压2伏/只，接入220伏电压中，可知串接的限流电阻上承担60伏电压，因此阻值为60除以0.01安为6千欧，可取标准值6.2K，消耗功率为60伏乘以10毫安为600毫瓦，考虑功耗余量应选1W～2W的电阻器。
以上是直流状态下的情形，若接入交流电路中，可加入四只如1N4007的二极管作整流转换为直流后接入。
是用在220V的交流电路中吗，为你提供一个电路图你参考一下吧。
在这个图中串连80个LED是可以的。
53个LED灯珠接几个3W的电阻？老板，你是做电子灯牌吧？？？我可以给你做也要看电路的电压是多少，接法怎样。
一般高亮LED工作电压3V，电流20MA，53个就是160V左右，电源电压减去160，再除以0.02A就得到电阻值。
电源电压减去160，再乘以0.02就是电阻的功率。
贴片电阻的阻值识别方法(1)2位数字后面加一字母表示法：这种方法前面两位数字表示电阻值的有效数值，后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见下图。
如：02C为102×102=10.2kΩ,27E为187×104=1.87MΩ贴片电阻的阻值编码表(2)3位数字表示法：这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数。
当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置，这种表示法通常用有阻值误差为5%电阻系列中。
