房屋建筑工程测量定位和放线
建设工程中的测量放线步骤与方法
建设工程中的测量放线步骤与方法施工放线可以大致分为三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩的定位桩(根据建筑物大小也可以轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为:经纬仪。
基础定位放线完成后,由施工现场的测量员及施工员定位的轴线放出基础的边线,进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙边等边线等,每层如此,直至主体封顶。
施工测量前置工作(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。
其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差边大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入,永久水准点设置在距离箭镞物附近稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
平面控制网的建立1、场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物屏幕控制的上一级控制。
教你如何施工测量放线
教你如何施工测量放线施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。
其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。
测量放线仅需7步,史上最完整总结
【技术】测量放线仅需7步,史上最完整总结!建筑工程土建施工阶段放线,大致分为建筑物定位、土方开挖、基础施工和主体施工放线等阶段,另外我们再聊聊建筑物沉降观测的那些事儿。
一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员(专业的),根据建筑规划定位图进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“GPS”或“全站仪”。
二、土方开挖阶段土方开挖阶段放线,一般分龙门板定位尺量放线和仪器测量放线,前者根据图纸已知的控制点或现场确定的控制点,在要放线的建筑物基础外四周一定距离打桩、架设龙门板,在龙门板上用施工线拉一个大至的直角线,尽量把线拉紧,然后用勾股定理采用钢尺合尺,尺寸要大一点,一般6、8、10m,这样比较准确,首先在两控制线上量取尺寸用红铅笔放点,然后两人拉尺,一人摆动可以任意那根线与钢尺的尺寸稳合,然后龙门板上固定施工线,用钢尺从头再校对一次,确认无误后四周挂线、钢尺校核,根据图纸上的轴线尺寸用钢尺量取放点,用铅垂垂于地面,这样就可以用石灰粉分别放开挖线了,用水准仪在龙门板上测放控制高程。
后者如果会用经纬仪或全站仪那就简单多了,只要根据图纸已知的控制点或现场确定的控制点,图纸上的距离、角度关系就可测量确定具体位置。
三、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础施工采用外控法,即打好控制桩,用经纬仪投测轴线。
四、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作,放线工具:经纬仪、线坠子、线绳、墨斗、钢卷尺等。

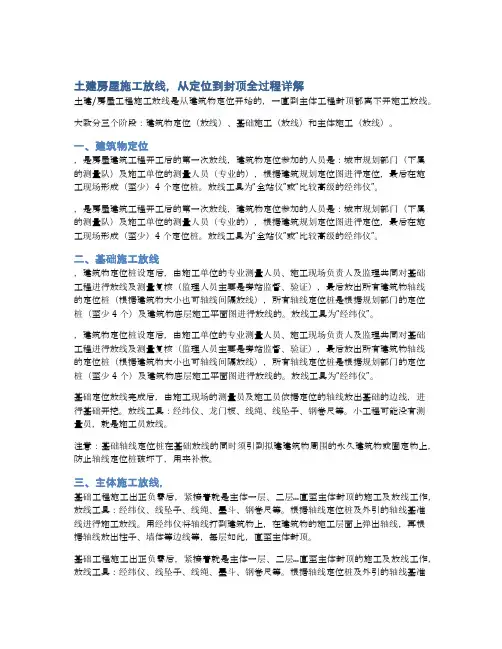

土建房屋施工放线,从定位到封顶全过程详解
土建房屋施工放线,从定位到封顶全过程详解土建/房屋工程施工放线是从建筑物定位开始的,一直到主体工程封顶都离不开施工放线。
大致分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位,是房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员(专业的),根据建筑规划定位图进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
,是房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员(专业的),根据建筑规划定位图进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线,建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
,建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
放线工具:经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员,就是施工员放线。
注意:基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线,基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作,放线工具:经纬仪、线坠子、线绳、墨斗、钢卷尺等。
建筑物定位与放线—基础施工测量(工程测量)
3.基础墙的施工
基础墙标高的控制
基础墙的高度是用基础皮数杆 来控制的。
基础皮数杆的层数从±0.00m 向下注记,并标±0.00m和防潮层 等的标高位置。
槽底设计标高为-2.10m,欲测设比槽底设计标高高 0.500m的水平桩。
a
b=a+1.60
-1.60 0.500m
a 1.286m
计算测设水平桩的应读前视读数:
0 1.286 (1.6) 2.886m
-2.10
2.板上的轴线钉或轴线控制桩, 把轴线投测到垫层面上。 (2)垫层面标高的测设
基础施工测量
基础施工测量
1.基槽开挖边线放线与基坑抄平
(1)基槽开挖边线放线
在基础开挖前,按照基础详图上的基 槽宽度和上口放坡的尺寸,由中心桩向 两边各量出开挖边线尺寸,并作好标。
基坑高程测设
(2)控制基槽开挖深度
当基槽开挖接近槽底时,在基槽壁上每隔3-5m测设一根比槽 底设计高程提高0.3-0.5m的水平桩,作为挖槽深度、修平槽底和 打基础垫层的依据。
施工放线:定位、基础、主体以及高层建筑
施工放线:定位、基础、主体以及高层建筑施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。
其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。
工程定位测量及放线方案
工程定位测量及放线方案一、前言随着现代工程建设的日益复杂和精细,工程定位测量及放线成为工程测量的重要环节。
工程定位测量及放线作为保证工程建设质量的重要手段,其准确性直接影响着工程的施工质量和工程的整体效果,因此需要采用科学的方法和合理的方案进行实施。
本文将结合实际工程案例,从测量技术、放线手段、设备选择、施工流程等方面进行详细说明,以期为工程定位测量及放线提供合理可行的方案。
二、测量技术1.全站仪测量技术:全站仪是一种高精度的测量仪器,其高度测量精度和测量范围广泛的特点,使其成为工程定位测量中常用的仪器之一。
全站仪测量技术具有测量快速、精度高、误差小等优点,可以满足工程建设的测量需求。
2.DGPS测量技术:差分全球定位系统(DGPS)是一种高精度的定位测量技术,其利用多个GPS基站进行数据处理,实现高精度的定位测量。
DGPS测量技术在工程定位测量中可以满足高精度、长距离、复杂环境的测量需求。
3.激光测距仪测量技术:激光测距仪是一种测距精度高、测量速度快的测量仪器,其广泛应用于工程定位测量中。
激光测距仪测量技术适用于短距离、室内外等多种环境下的测量需求。
以上测量技术可以根据工程实际需求进行灵活选择,结合现代化测量技术和仪器设备,可以保证工程定位测量的准确性和可靠性。
三、放线手段1.地面放线:地面放线是一种常用的放线手段,其通过在地面上进行临时标记、划线等方式,实现放线的目的。
地面放线的优点是操作简单、成本低廉、适用范围广泛,是工程定位测量中常用的放线手段之一。
2.激光放线:激光放线是一种高精度、快速、自动化的放线手段,其通过激光测距仪、激光标记仪等设备实现放线的目的。
激光放线可以适用于长距离、复杂环境等工程定位测量中的放线需求。
3.GPS放线:全球定位系统(GPS)是一种高精度的定位系统,其通过卫星信号进行定位测量,实现放线的目的。
GPS放线适用于大范围、长距离的工程定位测量,具有快速、精度高的特点。
房屋定位放线测量流程
1、准备工作:在施工前,需要进行测量放线的准备工作,确定测量放线的基准点、选择合适的测量仪器和工具、如全站仪、经纬仪、铅垂仪、水准仪,制定测量放线方案等。
2、测量定位:根据施工图纸和现场实际情况,使用测量仪器和工具对建筑物进行测量定位。
这包括确定建筑物的位置、方向、尺寸等参数。
3、建立控制网:在施工区域内建立控制网,以方便后续的测量放线工作。
控制网应包括轴线控制桩、高程控制点等。
4、放线:根据测量定位和施工图纸,将建筑物的轮廓线和细部尺寸线放出到地面上或墙面上。
5、校核与调整:对放出的轮廓线和细部尺寸线进行校核,如有误差应及时进行调整,调整后再次进行校核,确保测量放线的准确性。
史上最全的测量放线步骤与方案
史上最全的测量放线步骤与方案施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。
其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。
开工前的施工测量放线无非就是施工的定位测量放线
1.开工前的施工测量放线无非就是施工的定位测量放线:根据测绘(市规划局)
给出的三个基准点结合施工总平面图的设计坐标和高程,首先先找到建筑物的四个大角的坐标点(定桩做好保护),再根据某一个角的坐标依次放出几道建筑物的主控制轴线(定桩做好保护),依次类推根据主控轴线放其他的轴线控制线,最后强调一下,控制桩位最好一次性做好一般定到开挖基槽放坡线以外2-3m以防施工中扰动,最好每个控制桩做两个点,以前以后以备使用,你知道控制桩要是动了是很头疼的事。
2.建筑物的标高控制点也是有规划单位给出来的,一般人家只给你一个点,有的给出三个点,你得把人家给出的点通过换算用水准仪导到不容易破坏且又利于施工使用的地方,一般都是绕建筑物的周圈每个边最少两个控制点,且做好控制桩(同上注意以免破坏),你可以把它导到附近的永久性的建筑物的墙体上用红漆标注清楚,以备以后施工方便查找和使用。
开槽时你就把水准仪支到离施工点较近的地方,先找到你事先布置好的高程控制点把标高引过来(算高程差会吧?),一个人拿着塔尺到开挖的基坑里你在外面用水准仪随时校正开挖的标高,标高合适了就在放塔尺的地儿发点白灰,一边挖土机司机参考。
3.浇注垫层后的放线尤为重要,因为开挖时如果放的轴线什么的还可以通过挖土或者垫层找平能找回来误差,而垫层打完后就属于基础的放线部位了要求必须精准。
轴线偏差不得大于3mm,否则你到上面就没法弄了。
垫层的放线也类似开槽前的放线一样,就是要求必须精准。
首先用经纬仪或全站仪把你事先定的主控制桩点校和一边,看是否能够交圈,确定桩点没用被动过后再依次根据个主控制轴线放出各小控制轴线来,放完后再校和一边确定无误后通知监理单位验线。
建筑工程测量、定位放线
工程建筑测量一、建筑物的定位放线(1) 建筑物的定位应以其平面布置形式和占地面积大小不同而异:当以城市控制点或场区控制网定位时,应选择精度较高的点位和方向为依据;当以建筑红线桩定位时,应选择与主要街道中心线平行的建筑红线为依据,并应以较长的已知边测设较短的边;当以原有建(构)筑物或道路中心线定位时,应选择外廓(或中心线)较完整的永久性建(构)筑物为依据。
(2) 定位的方法,在控制网上测定建筑物轴线控制桩。
定位的方法应以建筑物的形状不同而异,矩形建筑物宜用直角坐标法定位;任意形状建筑物宜用极坐标法定位;当量距有困难时,宜选用角度交会法定位。
二、工程定位放线方法(1) 进场后首先对甲方提供施工定位图进行图上复核,以确保设计图纸的正确。
其次,与甲方一道对现场的座标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2) 现场建立控制座标网和水准点。
现场平面控制网的测设方法见后。
水准点由永久水准点引入,水准点应采取保护措施,确保水准点不被破坏。
(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。
三、建立平面控制网及高程控制网所谓控制网是由一定等级(满足一定精度要求)的控制点所组成的相邻点互相通视并构成一定图形的测量网。
平面控制网是建筑物定位的基本依据,要分清场区平面控制网还是建筑物平面控制网,根据整体控制局部、高精度控制低精度的原则,以场区平面控制网控制建筑物平面控制网。
大面积的建筑小区、大型建筑物或创市优重点工程,必须测设场区平面控制网,作为场区的整体控制,它是建筑物平面控制的上一级控制,应结合建筑物平面布置的图形特点来确定这种控制网的图形,可布置成十字形、田字形、建筑方格网或多边形。
建筑方格网应在场区平整完成后在总平面图上进行设计,其设计原则如下。
(1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。
其纵横轴线的端点应尽量延伸至场地边缘,既便于方格网的扩展又能确保精度均匀。
定位和测量放线施工方案
定位和测量放线工程施工测量是整个工程施工的先导性工作和基础性工作。
在施工现场建立以项目总工为主的测量施工小组,其中主测人员由2名专业测量人员担当,负责整个建筑工程的定位放线、标高传递、变形观测等施工测量工作,建筑定位放线、标高传递、垂直度控制采用SET4000电脑型全站速测仪,竖向传递采用激光经纬仪,铅垂仪,针对本工程占地面积大的特点,在前置定位采用全站仪。
变形观测、找平采用自动安平水准仪。
(1)平面控制、高程控制1)施测前的准备工作在施工准备阶段,测量人员要严格熟悉图纸,掌握工程建设的规模、要求以及与周边建筑物、构筑物的关系,施工前认真查看和复核由规划单位移交的测量控制点点位、数据,一定要复测坐标及控制点高程,弄清各种关系。
在已有控制点的基础上,要根据设计和施工要求,结合现场具体情况,对标志不足、不稳定,被移动或测量精度不符合要求的按施工测量要求进行补测、加固、移设或重新测定,并制订严密的施工测量方案,确定坐标系统和高程基准,建立施工控制网。
2)建立施工控制网施工控制网是为工程的施工放样而建立的。
遵循“由整体到局部、由高级到低级、先控制后实施”的原则。
通常首先建立施工控制网,由施工控制网放样出建筑物的主轴线,再根据建筑物的几何关系,由主轴线放样出辅助轴线,最后放样出建筑物的细部位置。
采用这样的放样程序,能保证放样的建筑物各元素间的几何关系,保证整个工程和各建筑物的整体性。
按照规划单位提供的建筑红线图和测图控制网中新设置的基线桩、水准点以及重要标志的保护桩,进行三角控制网的复测,并补充加密施工所需要的各种标桩,建立满足施工要求的平面和高程施工测量控制网,并进行平差计算。
3)平面控制根据总体到局部的控制原则,同时根据业主提供的坐标点和施工现场的实际条件,采用角度交汇法和距离交汇法建立平面坐标控制网。
基础垫层浇筑完成后,根据现场平面坐标控制网,用经纬仪定出各轴线的位置。
基础工程完成后,根据场地平面控制网,校测建筑轴线的控制点,将建筑物轮廓和细部轴线精确的弹测到首层平面上,考虑到随着楼层增高地面控制网逐渐失去控制作用,在浇筑施工到底板时,在底板上根据主测轴线测定四个主要柱列纵横两方向轴线点,组成一矩形内控制,在控制点位置上各预埋一块-20*20*5钢板,待一层顶板砼浇筑完成后,弹轴线控制线时,在四块预埋件上弹出对应轴线定位控制线,并在预埋件上打出永久性的轴线控制点,在以上各层施工时,在每层楼板上与该轴线点相对应位置上预留出20*20的预留孔,如图c,在各层施工时,利用激光经纬仪通过预留孔将轴线控制点垂直传递投测到每层。
史上最全的测量放线步骤与方案
史上最全的测量放线步骤与方案施工放线大致可以分三个阶段:建筑物定位放线、基础施工放线和主体施工放线;一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门下属的测量队及施工单位的测量人员,根据建筑规划定位图总平面图进行定位,最后在施工现场形成至少4个定位桩;放线工具为“全站仪”或“比较高级的经纬仪”;二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核监理人员主要是旁站监督、验证,最后放出所有建筑物轴线的定位桩根据建筑物大小也可轴线间隔放线,所有轴线定位桩是根据规划部门的定位桩至少4个及建筑物底层施工平面图进行放线的;放线工具为“经纬仪”;基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖;基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救;三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作;根据轴线定位桩及外引的轴线基准线进行施工放线;用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶;施工测量前置工作:1进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确;其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位;2现场建立控制坐标网和水准参照点;水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏;3工程定位后要经建设单位和规划部门验收合格后方可开始施工;控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网场区四周边及中间高处各布一点,保证通视即可,场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制;1.2单位工程轴线控制网建筑方格网单位工程轴线多且密集,根据建筑物特点选择有代表性的轴线设置轴线控制网;控制桩尽量设在开挖区外原始地坪上;另外在基坑底部及长轴线中部加密设置辅助性控制桩,以便于基础施工测量;建筑方格网是建筑物定位和施工放线的基本依据;1 方格网的主轴线应尽可能选择在场区的中心线上宜设在主要建筑物的中心轴线上;其纵横轴线的端点应尽量延伸至场地边缘,既便于方格网的扩展又能确保精度均匀;2 方格网的顶点应布置在通视良好又能长期保存的地点;3 方格网的边长不宜太长,一般小于100 m,为便于计算和记忆,宜取10 m 的倍数;4 轴线控制桩应尽量投测在方格网边上;图1 甲方给定的点图2 把甲方给的点引测到围墙内部,便于使用图3 根据引测的控制点,建立平面控制网图4 撒出基槽开挖边线红色点作为一级控制点,永久使用;黑三角为临时用点,用于基础工程轴线的投测以及作为外控法轴线传递的控制桩;布置的主控制线撒出开挖线,这个工作要注意放坡尺寸和预留建筑物外墙的操作架距离;基槽开挖,在开挖线的位置是否留有工作面,还要考虑放坡;1.3 基础施工测量±0.000以下垫层混凝土浇筑并凝固达到一定强度后,现场测量人员根据基坑边上的轴线控制桩,将经纬仪架设在控制桩位上,经对中、整平后,后视同一方向桩轴线标志,将控制轴线投测到作业面上;然后以控制轴线为基准,以设计图纸为依据,放样出其他轴线和柱边线、洞口边线等细部线;图5 由基坑边缘控制桩向垫层引测轴线1.4 主体施工测量±0.000以上1.4.1外控法1、基础工程完工后,将经纬仪安置在轴线控制桩A1、A1′、B1和B1′上,把建筑物主轴线精确地投测到建筑物的底部,并设立标志,如图6中的a1、a1′、b1和b1′,以供下一步施工与向上投测之用;2、向上投测中心线随着楼层不断升高,要逐层将轴线向上传递,如图6所示,将经纬仪安置在中心轴线控制桩A1、A1′、B1和B1′上,严格整平仪器,用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点,用盘左和盘右分别向上投测到每层楼板上,如图6中的a2、a2′等3、校核无误后采用外控点定出所有轴线、构件外框位置;1.4.2内控法内控法是在建筑物内±0.000平面设置轴线控制点,并预埋标志,以后在各层楼板相应位置上预留100mm×100 mm的传递孔,在轴线控制点上直接采用吊线坠法或激光铅垂仪法,通过预留孔将其点位垂直投测到任一楼层;在基础施工完毕后,在±0.000首层平面上,适当位置设置与轴线平行的辅助轴线;辅助轴线距轴线500~800mm为宜,并在辅助轴线交点或端点处埋设标志;如图7示;图7 内控法轴线控制点的设置1、激光铅垂仪投测1投测基准点之前安排施工人员把测量孔部位的混凝土清理干净,然后在一层的基准点上架设垂准仪;通过控制点,采用铅垂仪传递基准点;架设垂准仪时,必须反复地进行整平及对中调节,以便提高投测精度;确认无误后,分别在各楼层的楼面上测量孔位置处把激光接收靶放在楼面上定点,再用墨斗线准确地弹一个十字架;十字架的交点为基准点;如下图:图9 内控点竖向投测示意图2 内控点轴线控制点竖向投测操作方法:1将激光经纬仪架设在首层楼面基准点,调平后,接通电源射出激光束;①通过调焦,使激光束打在作业层激光靶上的激光点最小,最清晰;激光接收靶由300×300×5mm厚有机玻璃制作而成,接收靶上由不同半径的同心圆及正交坐标线组成;接收靶示意图②通过顺时针转动望远镜360度,检查激光束的误差轨迹;如轨迹在允许限差内,则轨迹圆心为所投轴线点;③通过移动激光靶,使激光靶的圆心与轨迹圆心同心,后固定激光靶;在进行控制点传递时,用对讲机通信联络;④所有轴线控制点投测到楼层完成后,用全站仪及钢尺对控制轴线进行角度、距离校核,结果达到规范或设计要求后,进行下道工序;2、主控线弹设1基准点投射完后,在各楼层的相邻两个测量孔位置做一个与测量通视孔相同大小的聚苯板塞入孔中,聚苯板保持与楼层面平;2依据先前做好的十字线交出墨线交点,再把全站仪架在墨线交点上对每个基准点进行复查,对出现的误差进行合理适当的分配;3基准点复核无误后,用全站仪或经纬仪操作进行连线工作;先将仪器架在测量孔上并进行对中、整平调节,使仪器在水平状态下完全对准基准点;4仪器架设好后,把目镜聚焦到与所架仪器基准点相对应的另一基准点上,调整清楚目镜中的十字光圈并对中基准点,锁死仪器方向;再用红蓝铅笔及墨斗配合全站仪或经纬仪把两个基准点用一条直线连接起来;5在第一次调整测量之后,必须旋转180度再进行复测,如有误差要取中间值;同样方法对其它几条主控制线进行连接弹设;3、吊线坠法吊线坠法是利用钢丝悬挂重锤球的方法,进行轴线竖向投测;这种方法一般用于高度在50~100m的高层建筑施工中,锤球的重量约为10~20kg,钢丝的直径约为0.5~0.8mm;投测方法如下:图10 吊线坠法投测轴线如图10所示,在预留孔上面安置十字架,挂上锤球,对准首层预埋标志;当锤球线静止时,固定十字架,并在预留孔四周作出标记,作为以后恢复轴线及放样的依据;此时,十字架中心即为轴线控制点在该楼面上的投测点;用吊线坠法实测时,要采取一些必要措施,如用铅直的塑料管套着坠线或将锤球沉浸于油中,以减少摆动;第二篇高程测量使用甲方给定的水准点之前应仔细校核,如超出允许偏差应查明原因并及时报有关部门;水准点的增设原则:相隔距离一般为150~200米;增设水准点应与设计单位交的水准点闭合,闭合差不得超限;图11 水准点引测水准点应设于坚实、不下沉、不碰动的地物上或永久性建筑物的牢固处;亦可设置于外加保护的深埋木桩或混凝土桩上,并做出明显标志;水准点应每月复核一次,对怀疑被移动的水准点应在复测校核后方可使用;2.1基础阶段高程测量直接用水准仪由地面上高程控制点进行引测;要注意标高的控制,注意不要超挖,基槽较深就要一步一步传递,可以在基坑边上测出标高,这样每次你可从此位置用钢尺检查这里插一句就是关于传递时都最好以原始点为依据,防止误差积累,开挖还要注意的是就是积水坑和电梯井的控制;图12 ±0.000以下标高传递示意图2.2 主体阶段结构施工时,在首层施工完后,将高程控制点引至外壁无遮挡的柱身上,或在楼梯间,随着结构上升,用50m钢卷尺将高程向上传递;当传递高度超过钢尺整尺长时,应另设一道标高起始线;楼层内用水准仪将标高转至各相关构件上;放线的目的就是为了施工控制,操作而用,主要是施工控制线;标高线一般采用建筑50线,主要控制层高,在支顶板时上层钢筋上要用,拉线检查模板高度和平整度,起拱范围,下层打好的墙面,拆模后要抄测建筑50线,也可以控制顶板模板、板厚等;上部结构施工时每个单体建筑物高程引测基点设置数目不得少于三个,结构每施工五层,高程点由测量工程师进行一次标定;第三篇沉降观测正常施工阶段应保证每加载一次施测一次每一结构层施工完毕观测一次;主体结构竣工后每月观测一次;暴雨后观测一次;工程竣工交付业主使用前还需与业主共同观测一次后向业主进行沉降点的移交;3.1观测方法每次观测按固定后视点、观测路线进行,前后视距尽量相等,视距大约15m,以减少仪器误差影响;。
房建测量的流程
大致分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位,是房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员(专业的),根据建筑规划定位图进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线,建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
放线工具:经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员,就是施工员放线。
注意:基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线,基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作,放线工具:经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
工程定位和放线方法
工程定位和放线方法引言工程定位和放线是在建筑、土木工程等项目中非常重要的环节。
准确的工程定位和放线是保证项目质量和进度的基础,它涉及到测量技术、地理信息系统和工程测量等多个领域。
本文将介绍工程定位和放线的基本概念、常用方法和实施过程。
1. 工程定位工程定位是确定工程项目在地球上的准确位置和坐标的过程。
在工程建设前,准确定位是必要的,这涉及到地理坐标系、大地坐标系和平面坐标系等基础概念。
1.1 地理坐标系地理坐标系是以地球球心为原点,经度和纬度为坐标的一种坐标系。
地理坐标系能够确定地球上任意点的位置,以经度和纬度表示,具有全球通用性。
1.2 大地坐标系大地坐标系是基于地球椭球体形状的坐标系。
它考虑了地球的形状,通过椭球参数来描述地球的几何形状和坐标变换关系。
大地坐标系是地球测量和地图制图中常用的坐标系统。
1.3 平面坐标系平面坐标系是地球表面局部区域所采用的坐标系统,它采用平面坐标表示位置信息。
平面坐标系通常根据具体的工程要求和地理位置来选择,最常用的是UTM坐标系。
2. 放线方法放线是将设计方案中的图纸上的位置和尺寸精确标定到施工现场的过程。
放线基本原理是将设计图纸上的各种尺寸和角度按比例放大或缩小后,通过测绘仪器将这些尺寸和角度标定在实际施工现场上。
2.1 传统放线方法传统放线方法通常使用传统测量工具,如经纬仪、水平仪、测绳、测距仪等。
这些工具是通过测量实际物体的尺寸和角度,然后根据设计图纸上的比例关系进行测量,最后将测量结果标定在施工现场上。
2.2 全站仪放线方法全站仪是一种集测角、测距、测高、数据处理等功能于一体的高精度仪器。
全站仪放线方法利用全站仪的定位和测量功能,可以直接在现场进行角度、距离和高程的测量,大大提高了放线的精度和效率。
2.3 GPS放线方法GPS(全球定位系统)是一种卫星导航系统,通过接收卫星发射的信号来确定接收器的位置和速度。
GPS放线方法利用GPS技术进行放线定位,能够实现全球范围内的高精度定位。
施工测量定位放线方法及要点(1)(1)
施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。
其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
房屋建筑工程测量定位和放线
一、工程定位
工程定位,一般包括两个内容,一个是平面位置定位,一个是标高定位。
1、根据场地上建筑物主轴线控制点或其它控制点,将房屋外墙;轴线的交点用经纬仪投测至地面木桩顶面作为标志的小钉上。
这就完成了工程的平面布置定位。
2、根据施工现场水准控制点,推算±0.000标高或根据与±0.000某建筑物,某处标高相对关系,用水准仪和水准尺,将标高定在龙门桩上这就完成了工程的标高定位。
二、工程平面定位
一般用经纬仪进行直线定位,然后用钢尺沿视线方向丈量出两点间的距离。
1、拟建建筑物与原有建筑物的相对定位。
一般可根据设计图上给出的设计建(构)筑物与建(构)筑物的相对定位。
一般可根据设计图上给出的设计建(构)筑物或道路中心线的位置关系数据,定出建(构)筑物主轴线的位置。
2、根据“建筑红线”及定位桩点的定位,所谓“建筑红线”系“拨地单位在地面上测投的允许用地的边界点的连线,所谓定位桩点系“建筑红线”上标有坐标值或标有与拟建建筑物成某种关系值的桩点。
3、现场建立控制系统定位。
是在建筑总平面图上在不同边长组成的方体或矩形格网系统。
其格网的交点称为控制点。
三、工程标高定位
设计±0.000标高,有两种表示方法,一是绝对标高,即离国家规定的某一海平面的高度;一是相对标高,即与周围地物的比较高度。
1、绝对标高表示的±0.000的定位。
施工图上一般均注明±0.000相当绝对标高的数值,该数值可从建筑物附近的水准控制点或大地水准点引测,并在供放线的龙门桩或施工场地固定建筑物上标出。
2、相对标高表示的±0.000的定位。
施工图上一般±0.000的定位。
有些沿街建筑或房屋密集处的建筑。
往往在施工图上直接标明±0.000的位置与某建筑物或某地物的某处标高或成某数值关系,在±0.000定位时,就可由该处进行引测。
四、工程定位注意的几点问题
1、为防止仪器不均匀下沉对测角的影响,经纬仪的三脚架应安置稳固,仪器安妥后,不得用手扶摸三脚架和基座,走动时,要稍离三脚架,防止碰动。
2、为减少对中不准对测角的影响,应仔细做好对中工作。
一般规定边长在100m以内时,对中偏差不得超过2mm。
3、为减少照准误差对测角的影响,观测时,尽量照准目标底部,为使目标清析,对光要仔细,并且应注意消除视差影响。
4、为减少照准误差对测角的影响,观测时,尽量照准目标底部,为使目标清析,对光要仔细,并且应注意消除视差影响。
5、为消除视准轴不垂直横轴和横轴不垂直竖轴对测角的影响,一般应采用正、倒镜(测回法)观测,取平均值作为观测成果。
6、为减少和消除度盘刻划不均匀和游标盘偏心差对测角的影响,可采用变换度盘位置重复观测,取两个游标读数平均值作为观测结果。
7、应经常对水准仪进行检验和较正,以保证水准仪的视准轴和水准管轴平行。
8、水准仪支架必须在土质坚实、行人较少和震动较小的地方,以免引起仪器下沉。
9、为消除和减少因水准管轴同不平行视准轴所产生的误差,水准仪应尽量安置在水准点与建筑物龙门桩的中间,由于前后视线等长,从而使前后视产生互相抵消的误差。
10、为保证视线在读数过程中保持水平,要求严格执行读数前定平水准管,读数后检查水准管气泡是否居中的操作程序。
11、为保证准确,读数前要仔细对光消除视觉影响。
12、为克服由于水准尺前后、左右倾斜造成读数偏差现象,要求扶尺必须扶正扶直。
定位资料整理
定位结束后,应及时整理定位资料,定位资料的内容为:工程名称,建筑工程单位,定位依据,工程平面位置定位和标高定位示意图,建筑工程(或设计),规划单位复核意见,测量人员和复核人员签名,测量和复核日期等。
