串行通信专业技术模拟信号转换接口
SDI、ASI、HDMI、DVI的区别

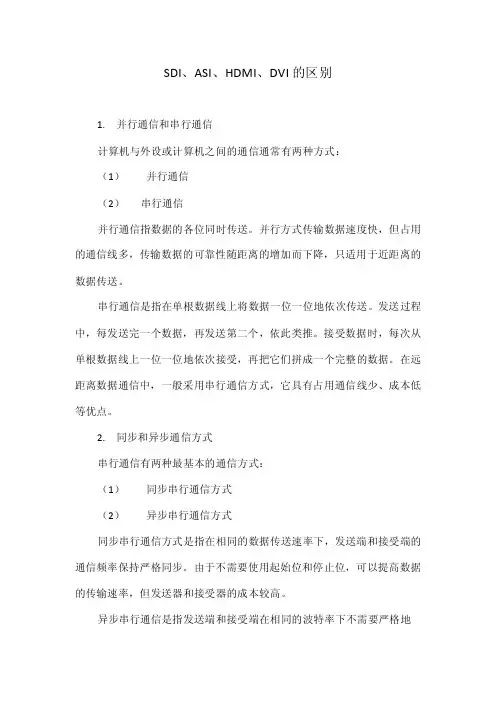

SDI、ASI、HDMI、DVI的区别1. 并行通信和串行通信计算机与外设或计算机之间的通信通常有两种方式：（1）并行通信（2）串行通信并行通信指数据的各位同时传送。
并行方式传输数据速度快，但占用的通信线多，传输数据的可靠性随距离的增加而下降，只适用于近距离的数据传送。
串行通信是指在单根数据线上将数据一位一位地依次传送。
发送过程中，每发送完一个数据，再发送第二个，依此类推。
接受数据时，每次从单根数据线上一位一位地依次接受，再把它们拼成一个完整的数据。
在远距离数据通信中，一般采用串行通信方式，它具有占用通信线少、成本低等优点。
2. 同步和异步通信方式串行通信有两种最基本的通信方式：（1）同步串行通信方式（2）异步串行通信方式同步串行通信方式是指在相同的数据传送速率下，发送端和接受端的通信频率保持严格同步。
由于不需要使用起始位和停止位，可以提高数据的传输速率，但发送器和接受器的成本较高。
异步串行通信是指发送端和接受端在相同的波特率下不需要严格地同步，允许有相对的时间时延，即收、发两端的频率偏差在10％以内，就能保证正确实现通信。
3. 传输流数据信号的接口类型（1）同步并行接口(SPI：Synchronous Parallel Interface)SPI一共有11位有用信号，每位信号差分成两个信号用来提高传输抗干扰性，在物理链接上用DB25传输，因此连线多且复杂，传输距离短，容易出现故障。
但SPI是并行11位信号，处理简单且扩展性强，因此目前一般的MPEG2视频编码器的输出和视频解码器的输入都是标准的SPI接口信号。
SPI信号结构：并行传输系统SPI包括：? 1位时钟信号? 8位数据信号? 1位帧同步信号：帧同步信号对应TS包的同步字节047H。
? 1位数据有效信号：数据有效信号用来区分TS包的长度为188个字节或204个字节。
当TS包长188字节时，数据有效信号一直为高电平，同时所有信号都与时钟信号保持同步。
模拟信号转RS485(232),多通道采集,支持modbus通讯协议

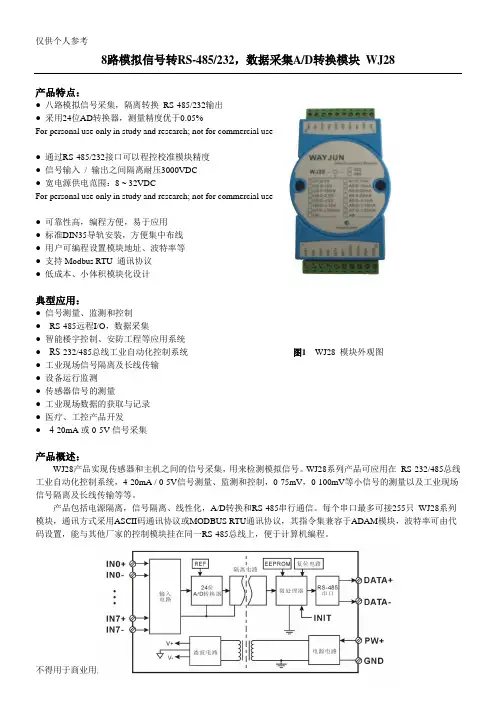

8路模拟信号转RS-485/232，数据采集A/D转换模块WJ28产品特点：● 八路模拟信号采集，隔离转换RS-485/232输出● 采用24位AD转换器，测量精度优于0.05%For personal use only in study and research; not for commercial use● 通过RS-485/232接口可以程控校准模块精度● 信号输入/ 输出之间隔离耐压3000VDC●宽电源供电范围：8 ~ 32VDCFor personal use only in study and research; not for commercial use● 可靠性高，编程方便，易于应用● 标准DIN35导轨安装，方便集中布线● 用户可编程设置模块地址、波特率等● 支持Modbus RTU 通讯协议● 低成本、小体积模块化设计典型应用：● 信号测量、监测和控制● RS-485远程I/O，数据采集● 智能楼宇控制、安防工程等应用系统● RS-232/485总线工业自动化控制系统图1 WJ28 模块外观图● 工业现场信号隔离及长线传输● 设备运行监测● 传感器信号的测量● 工业现场数据的获取与记录● 医疗、工控产品开发● 4-20mA或0-5V信号采集产品概述：WJ28产品实现传感器和主机之间的信号采集，用来检测模拟信号。
WJ28系列产品可应用在RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。
产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。
每个串口最多可接255只WJ28系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
串口转usb方法

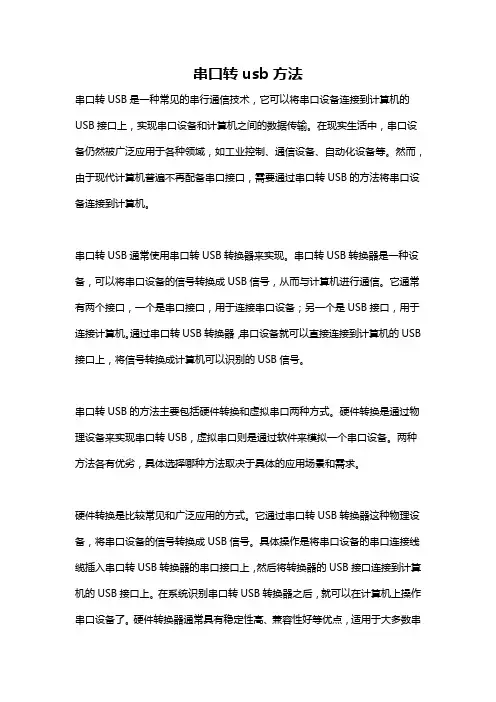

串口转usb方法串口转USB是一种常见的串行通信技术，它可以将串口设备连接到计算机的USB接口上，实现串口设备和计算机之间的数据传输。
在现实生活中，串口设备仍然被广泛应用于各种领域，如工业控制、通信设备、自动化设备等。
然而，由于现代计算机普遍不再配备串口接口，需要通过串口转USB的方法将串口设备连接到计算机。
串口转USB通常使用串口转USB转换器来实现。
串口转USB转换器是一种设备，可以将串口设备的信号转换成USB信号，从而与计算机进行通信。
它通常有两个接口，一个是串口接口，用于连接串口设备；另一个是USB接口，用于连接计算机。
通过串口转USB转换器，串口设备就可以直接连接到计算机的USB 接口上，将信号转换成计算机可以识别的USB信号。
串口转USB的方法主要包括硬件转换和虚拟串口两种方式。
硬件转换是通过物理设备来实现串口转USB，虚拟串口则是通过软件来模拟一个串口设备。
两种方法各有优劣，具体选择哪种方法取决于具体的应用场景和需求。
硬件转换是比较常见和广泛应用的方式。
它通过串口转USB转换器这种物理设备，将串口设备的信号转换成USB信号。
具体操作是将串口设备的串口连接线缆插入串口转USB转换器的串口接口上，然后将转换器的USB接口连接到计算机的USB接口上。
在系统识别串口转USB转换器之后，就可以在计算机上操作串口设备了。
硬件转换器通常具有稳定性高、兼容性好等优点，适用于大多数串口设备。
虚拟串口是一种通过软件来模拟串口设备的方法。
它利用虚拟串口驱动程序将计算机的USB接口模拟成一个串口设备，从而实现串口转USB的功能。
具体操作是首先在计算机上安装虚拟串口驱动程序，然后通过驱动程序创建一个虚拟串口设备。
最后，将需要连接的串口设备的信号通过USB接口输入到虚拟串口设备上，计算机就可以通过虚拟串口设备来操作串口设备了。
虚拟串口的优势在于可以通过软件来实现，免去了硬件转换器的花销和连接线缆的限制，但是由于依赖于虚拟串口驱动程序，兼容性可能会存在一定的问题。
串行通信接口标准详解
几种串行通信接口标准详解在数据通信、计算机网络以及分布式工业控制系统中，经常采用串行通信来交换数据和信息。
1969年，美国电子工业协会(EIA)公布了RS-232C作为串行通信接口的电气标准，该标准定义了数据终端设备(DTE)和数据通信设备(DCE)间按位串行传输的接口信息，合理安排了接口的电气信号和机械要求，在世界范围内得到了广泛的应用。
但它采用单端驱动非差分接收电路，因而存在着传输距离不太远(最大传输距离15m)和传送速率不太高(最大位速率为20Kb/s)的问题。
远距离串行通信必须使用Modem，增加了成本。
在分布式控制系统和工业局部网络中，传输距离常介于近距离(＜20m＝和远距离(＞2km)之间的情况，这时RS-232C（25脚连接器）不能采用，用Modem又不经济，因而需要制定新的串行通信接口标准。
1977年EIA制定了RS-449。
它除了保留与RS-232C兼容的特点外，还在提高传输速率，增加传输距离及改进电气特性等方面作了很大努力，并增加了10个控制信号。
与RS-449同时推出的还有RS-422和RS-423，它们是RS-449的标准子集。
另外，还有RS-485，它是RS-422的变形。
RS-422、RS-423是全双工的，而RS-485是半双工的。
RS-422标准规定采用平衡驱动差分接收电路，提高了数据传输速率(最大位速率为10Mb/s)，增加了传输距离(最大传输距离1200m)。
RS-423标准规定采用单端驱动差分接收电路，其电气性能与RS-232C几乎相同，并设计成可连接RS-232C和RS-422。
它一端可与RS-422连接，另一端则可与RS-232C连接，提供了一种从旧技术到新技术过渡的手段。
同时又提高位速率(最大为300Kb/s)和传输距离(最大为600m)。
因RS-485为半双工的，当用于多站互连时可节省信号线，便于高速、远距离传送。
许多智能仪器设备均配有RS-485总线接口，将它们联网也十分方便。
单片机接口技术与传感器的配合应用
单片机接口技术与传感器的配合应用一、引言单片机是一种集成电路，具有集成处理器、存储器和各种输入/输出功能的微型计算机系统。
它在嵌入式系统中应用广泛，可以通过适当的接口技术与各种传感器进行配合，实现各种实时控制和数据采集任务。
本文将介绍单片机接口技术的基本原理，并详细探讨单片机与传感器之间的配合应用。
二、单片机接口技术1. 数字电平与模拟电平的转换单片机的输入输出口一般为数字电平，而传感器输出的信号可能是模拟电平。
为了将模拟信号转换为数字信号，常常使用ADC（模数转换器）芯片，将模拟信号转换为数字信号，然后再传送给单片机。
2. 串行通信接口串行通信接口是单片机与传感器进行数据传输的常用接口。
常见的串行通信接口有UART（通用异步收发传输器）、I2C（IIC）、SPI（串行外围接口）等。
这些接口可以实现单片机与传感器之间的数据通信，充分发挥传感器的功能。
3. 中断与定时器中断和定时器是单片机的重要特性，可以协调单片机与传感器之间的工作。
当传感器需要连续采集数据时，可以设置一个定时器来触发采集任务，并通过中断的方式告知单片机采集任务的完成情况。
4. 脉冲、PWM等特殊接口某些传感器需要脉冲信号或PWM信号来进行控制或测量。
单片机可以通过特殊接口来生成相应的脉冲或PWM信号，以适应各种传感器的需求。
三、传感器的配合应用1. 温度传感器的配合应用温度传感器是单片机应用中最常见的传感器之一。
单片机可以通过模拟电平与数字电平的转换，将温度传感器输出的模拟信号转换为数字信号。
然后利用串行通信接口将采集到的温度数据发送给其他设备进行处理，实现温度控制的功能。
2. 光敏传感器的配合应用光敏传感器是测量光照强度的传感器，也是单片机常用的传感器之一。
单片机通过ADC芯片将光敏传感器输出的模拟信号转换为数字信号，然后根据程序逻辑判断当前光照强度的等级。
可以将此数据用于智能照明系统、自动窗帘等场景。
3. 气体传感器的配合应用气体传感器可以检测空气中各种气体浓度，例如二氧化碳、甲醛等。
串行通信接口详细
数据的发送和接收分别由两根可以在两个不同的站点同
时发送和接收的传输线进行传送，通信双方都能在同一时刻
进行发送和接收操作，选择的传送方式称为全双工制。
A站
B站
发送器
接收器
接收器
特点：①每一端都有发送器和接收器 ②有二条传送线
应用：交互式应用，远程监测控制
发送器
（三）信号的调制和解调(远程通讯)
计算机的通信是要求传送数字信号，而在进行远程数据通 信时，线路往往是借用现有的公用电话网，但是，电话网是为 音频模拟信号的设计的。一般为300～3400Hz，不适合于数据 信号。
4 5 6 20
2.远距离连接（>15m）
4 5 6 20
1）需用MODEM和专用电话线
2）需用2～9条信号线（在接口与MODEM之间）
计 算 机
接 口
2
TXD RXD RTS
调
┇ CTS DSR
制 解
SG 调
DCD 器
调
制
专用电话线
解 调
器
TXD
RXD 2
RTS
终
CTS DSR ┇
SG
端
DCD
采用MODEM时RS-232信号线的使用
RS-485标准只对接口的电气特性做出规定(只规 定了平衡驱动器和接收器的电特性)，而不涉及 接插件、电缆或协议，在此基础上用户可以建立 自己的高层通信协议。
RS-485需要2个终接电阻，其阻值要求等于传输 电缆的特性阻抗。终接电阻接在传输总线的两端。 （大多数双绞线特性阻抗大约在100Ω至120Ω之 间）
3.RS-232C接口信号的定义。见书134表5.2 。 25线：数据线4条（2，3，14，16） 控制线11条（4，5，6，8，12，13，19，20，22，23） 定时信号线3条（15，17，24） 地线2条（1，7） 备用5条（9，10，11，18，25） 未定义
单片机的输入输出设备接口
单片机的输入输出设备接口1. 简介在嵌入式系统开发中，单片机是最常用的核心处理器之一。
单片机通过输入输出设备接口与外部设备进行通信，实现数据的输入和输出。
本文将介绍常见的单片机输入输出设备接口，包括数字输入输出口、模拟输入输出口、串行通信接口等。
2. 数字输入输出口（GPIO）数字输入输出口（General Purpose Input Output，简称GPIO）是一种常见的单片机输入输出设备接口。
它可以通过程序控制对内部资源的输入和输出。
单片机的GPIO包括多个引脚，每个引脚可以作为输入口或输出口使用。
在使用过程中，我们可以通过将引脚设置为输入模式或输出模式，并通过编程对引脚进行读写操作。
2.1. 输入模式在输入模式下，GPIO可以用作输入接口，接收外部设备的信号。
在单片机中，通常使用输入状态寄存器（Input Status Register）来存储外部信号的状态。
当外部设备产生一个高或低电平信号时，单片机可以通过读取输入状态寄存器来获取该信号的状态。
2.2. 输出模式在输出模式下，GPIO可以用作输出接口，控制外部设备的状态。
在单片机中，通常使用输出数据寄存器（Output Data Register）来存储输出数据。
通过向输出数据寄存器写入高或低电平信号，单片机可以控制外部设备的状态。
3. 模拟输入输出口（ADC和DAC）除了数字输入输出口，单片机还可以提供模拟输入输出口。
模拟输入输出口分为模拟数字转换器（ADC）和数字模拟转换器（DAC）两种。
3.1. 模拟数字转换器（ADC）模拟数字转换器（Analog-to-Digital Converter，简称ADC）可以将模拟信号转换为数字信号。
通过电压分压、采样等方法，单片机的ADC模块可以将外部模拟信号转换为数字量，供单片机进行处理和分析。
3.2. 数字模拟转换器（DAC）数字模拟转换器（Digital-to-Analog Converter，简称DAC）可以将数字信号转换为模拟信号。
串口转模拟量 -回复
串口转模拟量-回复串口转模拟量是一种常见的技术，它可以将串行数据转换成模拟信号，从而实现数字与模拟的互相转换。
这种技术在电子设备和通信领域使用广泛，有助于提高系统的灵活性和兼容性。
本文将一步一步地回答关于串口转模拟量的问题，帮助读者了解其原理和应用。
串口转模拟量是什么？串口转模拟量是一种将串行数据转换成模拟信号的技术。
在计算机和通信领域中，串口通信是一种常见的数据传输方式，通过串口可以将数字数据传输到外部设备。
而模拟信号则是连续变化的信号，常见于各种传感器和控制系统中。
串口转模拟量技术可以将串行数据转换成模拟信号，以满足不同设备之间的互联需求。
串口转模拟量的原理是什么？串口转模拟量的原理主要包括数字到模拟转换和模拟到数字转换两个过程。
数字到模拟转换（DAC）：当串口接收到数字数据时，首先需要将其转化为模拟信号。
这一过程一般通过数字到模拟转换器（DAC）来实现。
DAC 接收数字数据，并根据一定的算法将其转换为相应的模拟信号。
转换后的模拟信号可以通过电压或电流的方式表示，以满足不同设备的输入要求。
模拟到数字转换（ADC）：在一些应用中，我们可能需要将模拟信号转换为数字数据进行处理。
模拟到数字转换器（ADC）用来实现这一过程。
当模拟信号输入到ADC时，它会将信号进行采样和量化处理，将连续的模拟信号转换为离散的数字数据。
转换后的数字数据可以通过串口传输到计算机或其他数字设备进行进一步的处理。
如何选择合适的串口转模拟量设备？选择合适的串口转模拟量设备需要考虑以下几个方面：1. 数据传输速率：根据需要传输的数据量和速率来选择设备的串口速率。
如果需要传输大量的数据或实时的数据，需要选择较高的数据传输速率。
2. 分辨率精度：分辨率精度决定了设备将模拟信号转换为数字信号时的精确程度。
通常使用的ADC和DAC设备的分辨率精度在8位到24位之间。
较高的分辨率可以提供更准确的转换结果。
3. 输入/输出类型：根据需要连接的外部设备来选择串口转模拟量设备的输入/输出类型。
单片机接口技术简介
单片机接口技术简介单片机是一种集成了处理器、存储器和各种输入/输出（I/O）接口功能的微型计算机系统。
单片机常用于嵌入式系统中，广泛应用于家电、汽车、医疗设备、通信设备等领域。
而单片机的接口技术则是连接单片机与外部设备之间的桥梁，它是实现单片机与外部环境交互的关键。
单片机接口技术主要包括数字接口和模拟接口两种类型。
数字接口用于数字信号的输入输出，而模拟接口用于模拟信号的输入输出。
下面将依次介绍这两种接口技术。
数字接口技术是单片机与数字设备之间进行数据交换的一种方式。
常见的数字接口技术有并行接口、串行接口和通用串行总线（USB）接口。
1. 并行接口是将数据以并行方式传输的接口技术。
它通过多条数据线同时传输数据，传输速度较快，适用于要求高速数据传输的场景。
常见的并行接口有通用并行接口（GPIO）、外部存储器接口（EMI）等。
2. 串行接口是一种将数据逐位按顺序传输的接口技术。
与并行接口相比，串行接口需要较少的数据线，占用的引脚较少，适用于对引脚数量有限的场景。
常见的串行接口有串行外设接口（SPI）、I2C接口、异步串行通信接口（UART）等。
3. 通用串行总线（USB）接口是一种广泛应用于计算机和外部设备之间的接口技术。
USB接口具有热插拔、高速传输、兼容性好等特点，广泛应用于各种外部设备，如键盘、鼠标、打印机等。
模拟接口技术是单片机与模拟设备之间进行数据交换的一种方式。
常见的模拟接口技术有通用模拟接口（ADC/DAC接口）和PWM（脉宽调制）接口。
1. 通用模拟接口（ADC/DAC接口）用于将模拟信号转换为数字信号（ADC）或将数字信号转换为模拟信号（DAC）。
ADC（模数转换器）将模拟信号转换为数字信号，以便单片机进行处理，而DAC（数模转换器）则将数字信号转换为模拟信号，以便控制外部模拟设备。
2. PWM（脉宽调制）接口是一种通过调节脉冲信号的高电平时间来控制模拟设备的接口技术。
PWM接口广泛应用于电机控制领域，通过改变脉冲的占空比可以控制电机的转速和转向。
微机原理与接口技术并串行通信接口课件
；8251查询发送程序段
NEXT: MOV AL, [BX] OUT 50H, AL INC BX
WT: IN AL, 51H TEST AL, 01H JZ WT LOOP NEXT HLT
8251应用试验
【试验6】采用查询方式把26个大写英文字母从8251自发自 收, 并转换成小写字母显示。
8251旳引脚特征
◆发送器/接受器信号：
RxD ：串行数据输入。 TxD： 串行数据输出。 RxC：接受器时钟输入。
TxC：发送器时钟输入。
◆ MODEM信号：
DTR：数据终端准备好状态, 输出, 低电平有效。 DSR：数据准备好状态, 输入, 低电平有效。 RTS：祈求发送信号, 输出, 低电平有效。 CTS：允许传送信号, 输入, 低电平有效。
◆ 8251接受器旳主要部件
移位寄存器、同步字符寄存器（2个）、数据位计数 器、奇/偶校验位检测器等。
8251发送器工作过程
◆ 8251异步通信旳发送： 发送器把发送数据寄存器旳数据组织成一帧字符信息，从TxD端逐 位发送出去, 即先发送起始位（“0”）, 再逐位发送字符数据位, 并 根据编程设定在字符数据位后发送校验位和停止位。 若发送器没有字符帧信息发送, 则发送“1”空闲位。
D7~D0：双向、三态数据线。 CLK：时钟信号, 输入。 RESET：复位信号, 输入, 高电平有效。 CS：片选信号, 输入, 低电平有效。 C/D：控制/数据端口选择输入线。（A0） RD , WR：读, 写选通信号, 输入, 低电平有效。
串行ad芯片
串行ad芯片AD芯片（Analog-to-Digital Converter）是一种将模拟信号转换为数字信号的器件，广泛应用于各种电子设备中。
AD芯片的串行架构是指数据输入和输出通过串行传输的方式进行，下面将对串行AD芯片进行详细介绍。
串行AD芯片具有以下特点：1. 串行数据传输：串行AD芯片采用串行数据传输的方式，将模拟信号转换为数字信号，并通过串行接口传出。
这种传输方式相比并行传输更加灵活，能够简化电路设计和布线，减少引脚数量。
2. 高速转换：串行AD芯片具有较高的转换速度，能够快速将模拟信号转换为数字信号。
这对需要高速采集和处理信号的应用非常重要，比如雷达、通信系统、音频等领域。
3. 内置信号处理功能：串行AD芯片通常也会内置一些信号处理功能，如放大、滤波、自校准等。
这些功能能够提高AD转换的精度和性能，并减少外部元器件的使用。
4. 低功耗设计：串行AD芯片通常采用低功耗设计，以保证在电源有限的情况下也能够正常工作。
低功耗设计也能够减少芯片发热问题，提高系统的稳定性和可靠性。
5. 多种接口类型：串行AD芯片可以通过多种接口类型进行数据传输，如SPI（Serial Peripheral Interface）、I2C（Inter-Integrated Circuit）和UART（Universal Asynchronous Receiver/Transmitter）等。
这些接口类型在不同的应用场景中有不同的优势和适用性。
6. 适应不同分辨率：串行AD芯片通常可以适应不同的分辨率要求，从几位到几十位不等。
这使得串行AD芯片具有较大的灵活性，可以满足不同应用的需求。
串行AD芯片的工作原理如下：1. 输入信号采样：串行AD芯片首先对输入的模拟信号进行采样，通常使用采样保持电路（Sample and Hold）将输入信号的幅值保持在一个持续时间较长的时间段内，以便进行后续处理。
2. 模拟信号转换：采样后的模拟信号通过模拟前端电路进行放大、滤波等处理，以增强信号的强度和减少噪音。
4-20MA信号转换器
模拟信号4-20mA转RS-485/232，数据采集A/D转换模块产品特点：● 模拟信号采集，隔离转换RS-485/232输出● 采用12位AD转换器，测量精度优于0.1%● 通过RS-485/232接口可以程控校准模块精度● 信号输入/ 输出之间隔离耐压3000VDC●宽电源供电范围：8 ~ 32VDC● 可靠性高，编程方便，易于应用● 标准DIN35导轨安装，方便集中布线● 用户可编程设置模块地址、波特率等● 支持Modbus RTU 通讯协议● 低成本、小体积模块化设计典型应用：● 信号测量、监测和控制● RS-485远程I/O，数据采集● 智能楼宇控制、安防工程等应用系统● RS-232/485总线工业自动化控制系统● 工业现场信号隔离及长线传输● 设备运行监测● 传感器信号的测量图1 模块外观图● 工业现场数据的获取与记录● 医疗、工控产品开发● 4-20mA或0-5V信号采集产品概述：产品实现传感器和主机之间的信号采集，用来检测模拟信号。
IBF系列产品可应用在RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。
产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。
每个串口最多可接255只模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
IBF系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
产品按工业标准设计、制造，信号输入/ 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。
工作温度范围- 45℃～+85℃。
单片机原理及接口技术讲解
单片机原理及接口技术讲解单片机（Microcontroller）是一种集成电路芯片，内含有中央处理器（CPU）、存储器、输入输出端口、定时器计数器、串行通信接口等核心模块，可用于控制、计算、存储和通信等多种功能。
单片机的工作原理是通过处理器执行存储在存储器中的指令来实现各种功能。
它的内部包含一个由晶体管、逻辑门等构成的微处理器，负责执行计算和控制指令。
单片机的芯片上还集成了存储器，用于存储程序指令和数据。
输入输出端口可以与外部设备进行数据交互，定时器计数器可以实现精确的定时和计数功能。
通过串行通信接口，单片机可以与其他设备进行数据传输和通信。
单片机的接口技术是指单片机与外部设备进行数据传输和通信的技术。
常见的接口技术包括并行接口、串行接口、模拟接口等。
并行接口是通过多个并行数据线同时传输数据的接口技术。
常见的并行接口有通用并行接口（GPIO）、地址总线、数据总线等。
通用并行接口（GPIO）是一组可编程的并行输入输出线，可以被程序员控制来进行数据的输入输出。
地址总线用于传输内存或外设的地址信息，数据总线用于传输数据信息。
串行接口是通过单个数据线按照一定的时间顺序传输数据的接口技术。
常见的串行接口有串行通信接口（UART）、串行外设接口（SPI）、I²C接口等。
串行通信接口（UART）是一种通用的串行数据通信接口，用于将数据转换为串行格式进行传输。
串行外设接口（SPI）是一种高速串行接口，用于在单片机与其他外设之间进行数据传输和通信。
I²C接口是一种双线制的串行接口，用于在多个设备之间进行数据传输和通信。
模拟接口是通过模拟信号进行数据传输和通信的接口技术。
模拟接口包括模数转换接口、数字模拟转换接口等。
模数转换接口用于将模拟信号转换为数字信号，数字模拟转换接口用于将数字信号转换为模拟信号。
单片机接口技术的选择取决于具体应用的需求。
并行接口适合需要大量数据同时进行传输的场景，串行接口适合需要高速传输的场景。
单片机中常见的接口类型及其功能介绍
单片机中常见的接口类型及其功能介绍单片机（microcontroller）是一种集成了中央处理器、内存和各种外围接口的微型计算机系统。
它通常用于嵌入式系统中，用于控制和监控各种设备。
接口是单片机与外部设备之间进行数据和信号传输的通道。
本文就单片机中常见的接口类型及其功能进行介绍。
一、串行接口1. 串行通信口（USART）：USART是单片机与外部设备之间进行串行数据通信的接口。
它可以实现异步或同步传输，常用于与计算机、模块、传感器等设备进行数据交换。
2. SPI（串行外围接口）：SPI接口是一种全双工、同步的串行数据接口，通常用于连接单片机与存储器、传感器以及其他外围设备。
SPI接口具有较高的传输速度和灵活性，可以实现多主多从的数据通信。
3. I2C（Inter-Integrated Circuit）：I2C接口是一种面向外部设备的串行通信总线，用于连接不同的芯片或模块。
I2C接口通过两条双向线路进行数据传输，可以实现多主多从的通信方式，并且占用的引脚较少。
二、并行接口1. GPIO（通用输入/输出）：GPIO接口是单片机中最常见的接口之一，用于连接与单片机进行输入输出的外围设备。
通过设置相应的寄存器和引脚状态，可以实现单片机对外部设备进行控制和监测。
2. ADC（模数转换器）：ADC接口用于将模拟信号转换为数字信号，常用于单片机中对模拟信号的采集和处理。
通过ADC接口，单片机可以将外部传感器等模拟信号转化为数字信号，便于处理和分析。
3. DAC（数模转换器）：DAC接口用于将数字信号转换为模拟信号。
通过DAC接口，单片机可以控制外部设备的模拟量输出，如音频输出、电压控制等。
三、特殊接口1. PWM（脉冲宽度调制）：PWM接口用于产生特定占空比的脉冲信号。
通过调节脉冲的宽度和周期，可以控制外部设备的电平、亮度、速度等。
PWM接口常用于控制电机、LED灯、舵机等设备。
2. I2S（串行音频接口）：I2S接口用于在单片机和音频设备之间进行数字音频数据传输。
eia232接口标准 -回复
eia232接口标准-回复EIA-232接口标准：串行通信的基础引言在当今数字化时代，串行通信技术已经成为各个领域中不可或缺的一部分。
从计算机数据传输到工业自动化，串行通信通过其简单、高效和可靠的方式在各个行业中发挥着重要作用。
本文将重点介绍EIA-232接口标准，它被广泛应用于许多传输设备和系统中，如计算机终端、调制解调器、工业设备等。
我们将逐步深入探讨EIA-232接口标准的定义、原理、特点及应用。
1. 定义EIA-232（Electronics Industries Association-232）是一种串行通信接口标准，也被称为RS-232（Recommended Standard-232）。
它是美国电子工业联合会（EIA）和美国国家标准学会（ANSI）共同制定的一项标准，目的是为了保证不同设备之间的串行通信的稳定性和互操作性。
2. 原理EIA-232接口标准使用了基于电压的信号传输方式，其中一组线路用于发送数据（TX）, 另一组线路用于接收数据（RX），并且还有其他的辅助线路用于控制信号和地线连接。
EIA-232允许信号的正负电压范围在-15V到+15V之间，通常使用+3V到+12V作为“1”逻辑电平，-3V到-12V作为“0”逻辑电平。
3. 特点3.1 简单易用EIA-232接口标准使用了相对较少的引脚，只需3根线（TX、RX、GND）即可进行串行通信。
这使得EIA-232接口非常简单易用，便于在各种设备中实现。
3.2 高速传输尽管EIA-232接口设计于上世纪60年代，但其仍然可以支持较高速率的数据传输。
通常情况下，它能够达到115.2 kbit/s的通信速度，对于许多应用来说已经足够快速。
3.3 长距离传输由于EIA-232使用的是电压信号传输方式，它在长距离传输方面表现出了较好的性能。
通常情况下，EIA-232接口最远可以支持50英尺（约15米）的传输距离，但配合转换设备，其传输距离可以扩展到数公里。
模拟转i2c 芯片
模拟转i2c 芯片一、概述I2C是一种串行通信协议，用于在芯片之间进行短距离数据传输。
I2C总线由两根线组成：数据线（SDA）和时钟线（SCL）。
模拟转I2C芯片可以将模拟信号转换为数字信号，并与其他I2C设备进行通信。
二、模拟转I2C芯片的工作原理模拟转I2C芯片的工作原理是将模拟信号转换为数字信号，并通过I2C 总线与其他设备进行通信。
该芯片具有ADC和DAC功能，可以将输入的模拟信号转换为数字信号，并将输出的数字信号转换为模拟信号。
三、模拟转I2C芯片的应用场景1.传感器数据采集：使用模拟转I2C芯片可以将传感器输出的模拟信号转换为数字信号，方便处理和存储。
2.音频处理：使用模拟转I2C芯片可以将音频输入/输出接口与其他数字设备连接。
3.电源管理：使用模拟转I2C芯片可以监测电池电量并控制充电过程。
四、常见的模拟转I2C芯片1.PCF8591：4路12位ADC和1路8位DAC。
2.AD799X：4路12位ADC和1路12位DAC。
3.LTC2485：24位高精度ADC。
五、模拟转I2C芯片的使用步骤1.将模拟信号输入到模拟转I2C芯片的输入端口。
2.通过I2C总线与其他设备进行通信。
3.将数字信号输出到模拟转I2C芯片的输出端口。
六、模拟转I2C芯片的优缺点优点：1.可以将模拟信号转换为数字信号，方便处理和存储。
2.可以与其他数字设备进行通信，实现数据交换。
3.可以监测电池电量并控制充电过程。
缺点：1.需要使用I2C总线进行通信，可能会受到干扰。
2.需要额外的硬件支持，增加了成本和复杂性。
七、总结模拟转I2C芯片是一种将模拟信号转换为数字信号，并通过I2C总线与其他设备进行通信的器件。
它在传感器数据采集、音频处理和电源管理等领域有广泛应用。
常见的模拟转I2C芯片有PCF8591、AD799X和LTC2485等。
其优点是方便处理和存储数据，并可以实现数据交换和电量监测；缺点是需要使用I2C总线进行通信，可能会受到干扰，并需要额外的硬件支持。
信号专业工程接口方案
信号专业工程接口方案一、引言随着信息通信技术的飞速发展，信号处理工程在多个行业的应用越来越广泛。
从通讯领域到智能制造，信号处理技术都发挥着重要的作用。
在工程领域，信号处理技术的应用也越来越多样化，需要设计和实现不同的信号接口方案来满足各种需求。
本文将从信号接口的基本原理出发，阐述信号接口的设计思路、关键技术以及应用案例，帮助读者了解信号接口方案的设计和实施。
二、信号接口的基本原理1. 信号接口概述信号接口是指两个或多个系统之间进行信息交换的实体，它的作用是实现系统之间的连接和通信。
信号接口可以是硬件接口，也可以是软件接口，根据系统之间的通信需求和物理连接方式的不同，信号接口可以采用不同的设计方案。
在工程领域，信号接口通常包括模拟信号接口、数字信号接口和通信接口等。
2. 模拟信号接口设计模拟信号接口是指从模拟电路到数字信号处理系统之间的物理连接和信号传输方式。
模拟信号接口设计的关键是要保证信号的准确采集和传输，同时降低噪声和失真。
常用的模拟信号接口设计技术包括放大器设计、模拟滤波器设计、采样电路设计等。
3. 数字信号接口设计数字信号接口是指数字信号处理系统之间的数据交换和通信方式。
数字信号接口设计的关键是要保证数据的可靠传输和处理，同时降低传输时延和数据丢失。
常用的数字信号接口设计技术包括串行通信接口设计、并行通信接口设计、协议转换和数据处理等。
4. 通信接口设计通信接口是指不同通信系统之间的连接和数据交换方式。
通信接口设计的关键是要保证通信系统之间的兼容性和互联性，同时降低通信时延和数据丢失。
常用的通信接口设计技术包括数据链路控制、数据流控制、网络协议设计等。
三、信号接口设计思路1. 需求分析在设计信号接口方案之前，首先需要进行需求分析，了解系统之间的通信需求和连接方式。
需要考虑的因素包括通信频率、数据容量、传输距离、通信协议和物理连接方式等。
2. 技术选型在满足系统通信需求的前提下，需要根据实际情况选择适合的信号接口技术。
第6章--串行接口及串行通信技术
第 n字 符 帧 8位 数 据
停 奇偶 止 校验 位
D7 0/1 1 0 D0 D1 D2 D3 D4 D5 D6 D7 0/1 1
空闲位 111
第 n＋ 1字 符 帧
起
始 位
8位 数 据
0 D0 D1 …
图6.3 异步通信帧格式
第9章 串行接口及串行通信技术
(1) 起始位：在没有数据传送时，通信线上处于逻 辑“1”状态,当信号变为0时表示起始位。
实际用户并不一定用到RS- 232C标准的全部信号 线，常常使用9针非标准连接器替代25针连接器，称 为DB-9。
第9章 串行接口及串行通信技术
方向 到DCE 到DTE 到DTE 到DTE
到DCE 到DCE 到DTE 到DTE 到DCE 到DCE
名称
第2路发送数据 发送时钟
第2路接收数据 接收时钟 未用
例：当约定为奇校验时，数据中“1”的个数与校验位“1”的个数 之和应为奇数；当约定为偶校验时，数据中“1”的个数与校验位“1” 的个数之和应为偶数。接收方与发送方的校验装置和方式应一致。接 收字符时，对“1”的个数进行校验，若二者不一致，则说明传输数据 过程中出现了差错。
第9章 串行接口及串行通信技术
同时传送的通信方法，如图6.1所示。 特点：传输控制简单、速度快。但距离长时传输线多，成本高。
2）串行通信 串行通信是指构成信息的二进制字符的各位数据一位一位顺序地
传送的通信方式，如图6.2所示。 特点：传输控制复杂、速度慢，但传输线少，成本低。
第9章 串行接口及串行通信技术
P0.7
微型 计算机 (89C51)
把数字信号转换成模拟信号，然后送到通信线路上去。 2）解调器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）思考题:异步串行通信接口的收/发双方是怎么建立起通信的
首先在异步通信中,要求接收方和发送方具有相同的通信参数，即起始位、停止位、波特率等等。在满足上面条件的情况下，发送方对于每一帧数据按照起始位数据位停止位的顺序进行发送,而接收方则一直处于接受状态，当检测到起始位低电平时,看是采集接下来发送方发送过来的数据，这样一帧数据（即一个字符)传送完毕,然后进行下一帧数据的接受。这样两者之间就建立起了通信。
if(dｏｎe==１)//检测接受完毕信号
｛
fｏｒ(j=０;j<=count；j++）
{
whｉle(（IＦG2&UCA0TXIFG)==0);
ＵCA0TXBUＦ=sｔring［j];
}
doｎｅ＝0;
}
}
}
ｖｏｉdUSCIA0_iｎt()
{
UCＡ0CTL1|=UＣSWＲST;
P1SＥＬ|=ＢIＴ1+BIT2；
USCIA0_iｎt(）;//通信设置
ｗhile（1)
｛
done=０;
ｃｏunt=0；
for(i=０;i<32;i+＋)
{
while(（IFG2&UCA0RXIFG)=＝0);／／循环等待接受缓冲器满
ｓｔｒiｎg[i］=UCA0RXBUF;//读接受缓冲器并保存
ｉf(strｉng［i]=='@')／/检测发送完毕信号@
}
也是采用了低频波特率方式，所以关于波特率设置的相关计算和上面是一样的。
(３）思考:如果在两个单片机之间进行串行通信,应该如何设计连线和编程？
由于在上面的连线中将单片机上的P1.2和ＢRXD相连,P1．1和BTXD相连，所以若要在两个单片机之间进行通信，首先应该将两个单片机的Ｐ1.2和P1．1交叉相连,并根据上面的程序进行相同的关于端口和波特率相关的设置即可实现两个单片机之间的通信。
couｎｔ=0;
fｏr（i=0;i<３2;ｉ++)
{
wｈilｅ（(IＦG2&UCA0RXＩFG）==0);//循环等待接受缓冲器满
sｔrｉnｇ[ｉ］＝UCA0RXBUF;／/读接受缓冲器并保存
if(sｔriｎg[i]＝=1;／/接受完毕信号
breａk;
}
}
cｏunt=i;
串行通信技术－模拟信号转换接口
———————————————————————————————— 作者：
———————————————————————————————— 日期：
ﻩ
微机原理与应用实验报告6
实验9串行通信技术
实验１0Aﻩ模拟信号转换接口
实验报告
实验九串行通信技术
一、实验目的
1.了解异步串行通信原理；
{
BCSＣTL1=CALBC1_1MHZ;/／采用smcｌk１MHZ
DCOCTＬ=ＣＡLＤＣO＿１MHZ;
}
｝
其中ＳMCＬK=１ＭHz,波特率采用的是9６00,采用低频波特方式,则N＝1000000/9６0０=１０4.1666…,故UCA０ＢR1=0,UCA0BR0=１0４,UCＢＲS=1;
当采用外部晶振时，时钟采用默认设置即可,程序如下：
2.查询方式控制单片机通过板载USＢ转串口与PC机实现串行通信
(1)硬件连接图
（2）C语言程序
采用SMCＬK=１.０ＭHｚ时，程序如下:
＃iｎｃlｕｄe "ｉｏ430.h＂
＃incluｄe"ｉｎ430．h"
unsｉgnｅdintｉ，j,doｎe,count;
ｃhar sｔrｉｎｇ［32];
voidＵSＣＩA0_int（);
{
UCA０ＣＴL1|=ＵＣSWRST;
Ｐ1ＳEL|=BＩT1+ＢIT2;
P１SＥＬ2|=BIT1+BＩＴ2;／/端口设置
ＵCA０CTＬ１|=UCSSＥL_1＋UCＲXEＩＥ;／／时钟选择设置(SMCLK)
UCＡ0BR1＝0;UＣA０BR0=3;
UCA0MCTＬ＝ＵCＢRS_３;//波特率设置
UCA0CTL１＆=~UCSWRST;
vｏiｄCLＯCＫ_ｉnｔ(）;
intｍａｉｎ( void )
{
/／Ｓtoｐｗａｔｃhｄog tiｍer to preｖeｎｔtｉmeout rｅset
WDTCTL＝WDTＰW +ＷDＴＨOＬD；
USCIA0_int（);//通信设置
CLＯCK_int();//时钟设置
whｉｌe（1)
{
donｅ=０;
＃iｎcｌudｅ"io４30.h"
#include＂in４30．ｈ"
unsｉgneｄiｎt i,j,done,cｏｕnｔ;
chaｒｓtrｉng[３2］;
voidＵＳＣIA0_iｎt();
int main(ｖｏid）
{
/／Stｏpｗatchdog timertoprｅveｎttiｍeｏutｒeset
WDＴＣTＬ= WDTPW＋WDＴＨOＬＤ;
3.（提高)利用ＰＣ机RＳ２32通信接口与单片机之间完成串行通信
(1)硬件连接图
在实验时,采用了将PC机的串口ｃom1直接连接至MSP４３0Ｆ149的孔型D9连接器上,G2５53单片机的输出引脚P1.1和P1.2分别与Ｆ1４9单片机上的URXD1和ＵTXＤ1相连接，连接图如下所示：
（2）Ｃ语言程序
2.掌握MSＰ430异步串行通信模块及其编程方法；
二、实验任务
1.了解MSP430G2553实验板USB转串口的通信功能，掌握串口助手的使用
(1)利用PC机的串口助手程序控制串口,实现串口的自发自收功能
ﻩ为实现ＰC串口的自发自收功能,须现将实验板上的扩展板去下，并将单片机板上的BＲXＤ和ＢTXD用杜邦线进行短接，连接图如下所示：
P１SEL2|=BIT１+ＢIT2;/／端口设置
UCA0ＣTＬ１｜=UＣSSEＬ＿2+UCRＸEIE；/／时钟选择设置（ＳMCLK）
UCA０ＢＲ1=0;UCA０BR０=104;
UCA0ＭＣTL=UＣＢRS＿1;//波特率设置
UCA0CTL1&=~UCSWRＳT;
｝
voidCLOCK_inｔ()
｛
if(CAＬBC1_1MHＺ!＝0xfｆ)/／设置时钟为1MＨz
{
donｅ=１;/／接受完毕信号
brｅak;
}
｝
ｃount=i;
if(doｎe＝=１)/／检测接受完毕信号
｛
ｆｏr(ｊ=0；j<=ｃount;j＋+)
｛
whｉle(（IFG2&UCA0TXＩＦＧ）==0）；
ＵCA0TXBＵF=sｔｒｉnｇ[j］;
}
donｅ＝0;
｝
｝
｝
voｉdＵＳCＩA０_inｔ()
